Основные требования и правила по установке откатных ворот

Монтаж верхнего ограничителя и концевого ролика

В верхней части конструкции устанавливается ограничитель, который останавливает ворота, в случае если они начнут съезжать с направляющей. Кроме того, эта часть предотвращает раскачку полотна при сильных порывах ветра.

По инструкции следующий этап — это фиксирование концевого ролика и заглушек. Конечный ролик фиксируется на окончании передней части бруса, а после этого накрывается пробкой. Фиксация производится с помощью болтовых соединений, но только, с одной стороны, а с другой стороны балки монтируется пробка или подобное этому материалу устройство.

Последний ролик необходим непросто для повышения качества плавности откатывания ворот, но и чтобы накатываться на нижний уловитель, а это снижает нагрузку на роликовые опоры.

Заглушки также необходимо установить, но они нужны по понятным всем причинам. Такая деталь предотвращает попадание снега или грязи, что повышает продолжительность жизни роликовых деталей.

Монтаж верхнего и нижнего уловителя своими руками

В установке уловителей нет ничего сложного. Их монтаж происходит путём крепления деталей к болтовым частям конструкции с помощью сварки.

Верхний улавливатель отвечает не только за безопасность, но и смягчает контакт между воротами и опорами. Кроме того, верхний уловитель, так же как и аналогичная нижняя деталь, снижает влияние порывов ветра на полотно.

Нижний уловитель отвечает аналогичным действиям, но он, в отличие от верхней части, является основным и именно на него приходится большая часть нагрузки при воздействии сильного ветра.

Роликовую систему установить достаточно сложно, но это не значит, что невозможно поставить откатные ворота своими руками. Видео, фотографии, инструкции и большое количество информации могут помочь произвести установку откатных ворот только при помощи своих сил.

Установка роликовой конструкции в итоге может значительно упростить жизнь, ведь не придётся постоянно выходить из машины, чтобы открыть ворота. Кроме того, такая система повышает статус и стоимость дома.

О комплекте роликов

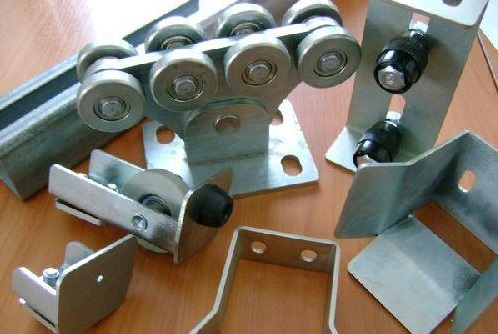

Стандартный комплект включает в себя каретку с роликовыми колесами, подходящими по размеру. Если конструкция системы больше и тяжелее стандартной, то и опора берется сильнее.

Придется устанавливать своими руками больше колесиков роликов. Роликовая система также разная у каждого типа откатных ворот.

1. У консольного типа – четыре пары колес. Мы об это уже упоминали. Их нужно устанавливать своими руками на фундамент прямо на заложенный широкий швеллер. Второй вариант – берется специальная регулирующая опора, толстая стальная металлическая пластина, к которой прикреплены ролики для откатных ворот.
2. У подвесного типа есть 3-4 пары роликов, установленных на подшипники. Установка таких кареток может производиться на верхнее полотно, которое подвешивается при их помощи к верхней направляющей рельсе. Часто блоки с роликами закрепляют именно на верхней рамной балке, в центральной и крайних частях. Чтобы подробнее представлять картину, вам понадобится чертеж. Далее берем рельсу и привариваем ее в верхней части полотна, навешиваем на самодельные подшипники с роликами, что обеспечит бесшумное и быстрое перемещение.
3. Ролики для откатных ворот с нижней рельсой предусматривают два блока. Берем чертеж и изучаем подробности. Тут нужно наличие особо прочных роликов, напоминающие классические колеса транспорта ЖД. Благодаря такой конструкции ролики – это не только двигательный элемент, но и опора.

Принцип работы

Ворота консольного типа лучше всего подходят для регионов с меняющимися погодными условиями. Их производство, монтаж и обслуживание не требуют излишних финансовых затрат. Для самостоятельного изготовления конструкции прежде всего нужно разобраться по какому принципу она работает.

Устройство консольных выдвижных ворот довольно простое:

• Полотно ворот. Основная рама с приваренным к ней внутренним каркасом и противовес установлены на несущей нижней балке. Облицовка забора, которую чаще всего делают с использованием листов профнастила, закреплена на каркасе с одной или с двух сторон.
• Закладная. Швеллер, крепко сваренный с арматурным каркасом и залитый фундаментом по уровню грунта. Это одна из самых важных частей конструкции, на которую устанавливаются консольные блоки и автоматика. От качества фундамента зависит долговечность всей конструкции забора.
• Консольные блоки. Специальные роликовые опорные механизмы, которые крепятся сваркой к швеллеру и устанавливаются в несущую нижнюю балку. Консольная часть — это основная составляющая всей конструкции, на которую приходятся все нагрузки. От нее зависит то, насколько ровно и свободно будет передвигаться полотно, поэтому к настройке консольных блоков нужно подойти очень тщательно.

• Улавливатели. Нижний и верхний ловители крепятся на опорном столбе, расположенном напротив фундамента под роликовые опоры. При закрывании ворот в нижний улавливатель заезжает концевой ролик, который располагается на конце несущей балки. Полотно приподнимается на 5 мм, благодаря этому снимается нагрузка на консольные блоки. Верхний улавливатель нужен для того, чтобы плотно зафиксировать ворота, и предотвратить парусность — раскачивание ворот при сильном ветре.
• Верхний фиксирующий держатель с роликами. Устанавливается на опорный столб над консольными блоками и предотвращает раскачивание и перекос ворот во время движения.
• Автоматический привод. Выбор привода в основном зависит от веса конструкции и погодных условий в регионе. Установка производится согласно инструкции, которая прилагается к оборудованию.

Автоматика

Откатная конструкция уже сама по себе удобна, но если оснастить ее электроприводом отпадает необходимость каждый раз самому выходить из машины, чтобы открыть или закрыть ворота. Специалисты советуют устанавливать специальные приводы, но на свой страх и риск такой механизм можно сделать самостоятельно.

Специальные приводы нужно подбирать исходя в первую очередь из веса конструкции:

• Для ворот весом 250-300 кг подойдет привод мощностью 200-250 Вт.
• Для веса 500-600 кг — подходящая мощность 350-400 Вт.
• Для 800-1000 кг — 500-600 Вт.

При выборе автоматики всегда нужно брать небольшой запас мощности. А в регионах с суровыми зимами его нужно увеличить минимум на 20-30%, чтобы мотор при резких перепадах температуры работал без перебоев. Установить привод можно только тогда, когда выполнены все работы по изготовлению и монтажу конструкции. Створка ворот должна передвигаться легко, без скачков и раскачивания. Неправильно установленное полотно может повредить и испортить автоматику.

Они могут быть пластиковыми или металлическими. Шестерни из металла дороже, но гораздо более долговечны, поэтому лучше предпочесть их.

Также стоит внимательно отнестись к подбору концевого выключателя. Его магнитная разновидность стоит чуть больше, но в отличие от металлического зимой он не заедает и работает бесперебойно. Для удобства использования есть различные дополнительные функции: температурный контроль электропривода, регулировка скорости перемещения створки, резервное питание, фотоэлементы на въезд и выезд, режим калитки.

Среди производителей приводов для выкатных конструкций можно отметить следующих: российский Doorhan, белорусский An-Motors, итальянские BFT, Faac и Nice, французский Came, китайские РS-IZ и Miller, а также другие производители. Линейка предложений у них довольна большая, остается только подобрать нужное оборудование и можно приступать к установке.

Рассмотрим комплект автоматики на примере схемы, приведенной выше:

• привод;
• фотоэлементы на выезд;
• фотоэлементы на въезд;
• сигнальная лампа;
• антенна радиоуправления;
• ключ-кнопка;
• рейка;
• пластины концевых выключателей;
• пульт дистанционного управления.

Для работы понадобятся инверторный аппарат для сварки с электродами и дрель со сверлами по металлу. Первоначально на швеллере между каретками нужно подготовить и разметить площадь для крепления электропривода. Оборудование крепится к основанию, которое идет в комплекте с автоматикой, и в центр шестерни мотора устанавливается зубчатая рейка.

После того как воссоздано рабочее положение, нужно приварить основание к швеллеру. Если электропривод необходимо приподнять, то между основанием и швеллером можно дополнительно приварить профильную трубу подходящего размера.

После того, как привод прикручен к основанию, нужно снова установить зубчатую рейку на шестерню мотора, разметить маркером ее правильное положение на профиле или балке и осторожно прихватить сваркой. Прежде, чем полностью проваривать шов между рейкой и балкой, нужно еще раз проверить правильность ее установки

Ворота во время работы со сварочным аппаратом должны быть полностью открыты. По окончании всех действий с помощью болтов и гаек с буртиками к рейке прикручиваются концевые выключатели. Далее по инструкции производится установка фотоэлементов, сигнальной лампы, антенны и ключа-кнопки.

Электропривод можно устанавливать не только в нижней, но и в средней или в верхней частях ворот.

В этом случае необходимо будет подстроить чертеж под нужную конструкцию.

Профиль, к которому будет крепиться зубчатая рейка, расположится на среднем или верхнем уровне откатных ворот соответственно. Для крепления автоматики необходимо будет надстраивать дополнительную конструкцию из металлического профиля прямоугольного сечения 60х40 мм.

Вместо специального электропривода можно установить самодельный привод из подручных материалов. С учетом напряжения сети на участке устанавливается трехфазный или однофазный двигатель. Трехфазный привод более мощный и практически исключает проблемы при запуске движения. В соответствии с весом полотна ворот нужен двигатель мощностью от 1,5 до 2,5 кВт. При этом небольшая частота вращения двигателя дает меньшую нагрузку на ведущий вал.

Входящий крутящий момент редуктора должен соответствовать частоте вращения привода. Частота выходящего крутящего момента приводного колеса должна быть в пределах 80-100 оборотов в минуту. Удобнее будет использовать одноступенчатый редуктор. Его соединение с валом двигателя производится с помощью жесткой или полужесткой муфты.

Комплектующие для откатных ворот

Если говорить о комплектующих для ворот, то мы бы рекомендовали комплектующие марки РОЛТЭК потому как они зарекомендовали себя как наиболее надежные из предлагаемых сегодня на рынке. Комлектующие для ворот обычно представляют собой наборы, такие же, как на фотографиях и схемах в нашей статье (выше по тексту). Эти наборы комплектующих делятся по мощности, в зависимости от длины и массы полотна ворот. Лучшие цены на комплектующие для откатных ворот Вы найдете на нашем сайте в разделе «Магазин дисконтных цен» => «Комплектующие для откатных ворот». Комплектующие для ворот РОЛТЭК делятся следующим образом, как указано в таблице ниже:

Масса полотна ворот	Длина полотна откатных ворот (ширина проема ворот)	Название комплекта	Размеры балок (ширина х высота, измеренные с торца)
до 350 кг	до 4 метров	«МИКРО»	60х55 мм
до 500 кг	до 5 метров	«ЭКО»	70х60 мм
до 800 кг	до 7 метров	«ЕВРО»	90х75 мм
до 2000 кг	до 12 метров	«МАКС»	130х135 мм

Какие лучше

Какая конструкция лучше — сказать трудно. Если говорить о надежности, то самый лучший выбор — подвесная конструкция. Все легко и надежно, практически неубиваемая система. Ворота такого типа эксплуатируются на предприятиях десятки лет

Их недостаток — балка ограничивает высоту въезжающего транспорта, что иногда важно. Но сегодня есть модели с составными балками, позволяющие при открытых воротах снять перемычку над въездом, а потом вернуть ее на место

Самая дешевая и простая в исполнении — система на рельсе. Эти откатные ворота своими руками собрать проще всего. Но возникающие при эксплуатации проблемы делают ее непопулярной.

Из всех приведенных конструкций самая дорогая и сложная в исполнении — консольная, тем не менее именно она ставится чаще всего: правильно сделанная она не доставляет неудобств при эксплуатации. При выборе нужно иметь в виду, что при ее устройстве справа или слева от ворот требуется расстояние, в полтора раза больше, чем ширина полотна: кроме самой створки есть еще техническая часть, которая выступает сбоку примерно на половину длины.

Подробно типы откатных ворот, особенности конструкции и построения рассмотрены в видео.

Разновидности откатных ворот

Откатные ворота

Различаются  три типа откатных ворот в зависимости от расположения направляющей:

1

Подвесные. Полотно ворот, снабженное роликами, подвешивается на балку. Такой вариант надежен и долговечен – подвесные ворота промышленных объектов, установленные более 50 лет назад, успешно функционируют по сей день. Серьезный недостаток – необходимость монтажа балки на большой высоте, чтобы через ворота могла проходить любая техника, так как конструкция получается металлоемкой и, соответственно, очень дорогой.

Подвесные ворота

2

Рельсовые. Ролики для перемещения крепятся к нижней части полотна, они движутся по рельсу, смонтированному на поверхности земли. Верхний ролик на одной из консолей (со стороны, куда уезжают ворота) дополнительно придерживает полотно. Преимущество конструкции в компактности – полотно сдвигается за пределы проема только на свою ширину. К недостаткам относится необходимость постоянно поддерживать чистоту вокруг рельса, поскольку снег, опавшие листья, случайный мусор способны заблокировать перемещение полотна.

Рельсовые ворота

3

Консольные. Полотно снабжено направляющей балкой и подвешено на консольные роликовые блоки. В результате нижний край сдвижной створки не касается земли. Направляющая балка обычно монтируется в нижней части полотна, но может располагаться в середине или вверху, в зависимости от конкретных условий.

Полностью раздвинутая конструкция

Достоинства и недостатки консольных откатных ворот

К достоинствам консольной конструкции можно отнести:

• отсутствие верхнего и нижнего ограничения по габаритам
• промежуток в 10 см между полотном и поверхностью земли – снегопад, случайный мусор не помешают работе ворот
• легкое, без усилий, перемещение полотна, элементы качения расположены внутри балки – они защищены от атмосферных воздействий
• способность полотна выдерживать высокие ветровые нагрузки за счет системы его фиксации в вертикальном положении
• возможность оснастить ворота элементами безопасности и электроприводом с дистанционным управлением

Консольные ворота не лишены недостатков:

Они достаточно сложны в монтаже, требовательны к длине забора

Газовый баллон на даче – для плиты, обогревателя и других нужд: правила пользования (Фото & Видео) +Отзывы

Требования к конструкции

Чтобы ворота были надежными и долговечными, их следует правильно подобрать. Итак, конструкция должна отвечать следующим критериям:

1. Установка должна быть достаточно жесткой для выдерживания существенных нагрузок (ветровых и весовых).
2. Балка-направляющая фиксируется к раме с помощью сварочного аппарата, а само полотно ворот не должно прогибаться под собственным весом.
3. Все комплектующие подбираются в соответствии с массой, высотой и шириной конструкции.
4. Откатываемый элемент должен передвигаться вдоль ограждения с внутренней стороны, потому там должно быть достаточно пространства для воротной створки.

Опоры для консольного типа

Для этого типа колесные опоры крепятся сбоку. Их прикрепляют к швеллеру из металла, установленному в верхней части системы. Но не советуем применять этот способ. Если вам придется корректировать каретки, или переустанавливать их, весь процесс будет многократно усложнен. Рекомендуем купить каретки и установить их прямо на специальные опоры, закрепив с помощью 4 мощных болтов. Берем такие же болты и прочно фиксируем блоки роликов, а потом устанавливаем идеальное горизонтальное расположение и еще немного корректируем. В двух словах: как видите, конструкция крайне сложная, требующая навыков и знаний в строительном деле, опыт в механике. Если у вас есть нужные знания и подготовка, можете работать самостоятельно, но лучше обратиться к профессионалам!

Конструктивные основы и принцип действия

Постараемся более детально ответить на часто задаваемый вопрос: как можно сделать откатные ворота своими руками. Для того чтобы четко понимать, что нужно делать и с чего следует начинать, необходимо хотя бы иметь общее представление о составных элементах конструкции и их предназначении. Тогда сложиться четкое представление о последовательности действий. Монтаж будет выполняться структурировано, этап за этапом с наименьшим количеством ошибок.

Схематический состав конструкции:

1. Каркас для крепления полотна ворот. Собирается рама из стальных профильных стоек.
2. Специальные опорная балка для установки рамной конструкции на ролики. Она имеет П-образный профиль, в паз заводятся каретки роликов. Изготавливается также из железа или стали. Крепится к нижней части рамы. Также допускается монтировать балку по центру или к верхней части каркаса. Такая схема крепления балки возможна только при наличии крепких опор, способных выдержать общий вес ворот. Балка крепится к раме намертво и движется вместе с ней влево и вправо при открытии.
3. Каретки роликов. По ним ворота скользят на опорной балке. Крепятся они простыми анкерными болтами к фундаменту или к крепкой опорной балке.
4. Ролик для фиксации положения ворот в концевом улавливателе. Монтируется на свободном нижнем конце каркаса рамы. При закрывании дверей рама упирается концевым роликом в специальный улавливатель и защелкивается, фиксируя положение ворот.
5. Специальный улавливатель с фиксацией концевого ролика. Поскольку вся нагрузка приходится на каретки и опорную балку, этот элемент необходим для уменьшения нагрузок на них в крайнем закрытом положении. Этот узел также защищает ворота от раскачивания во время ветров.
6. Верхний узел улавливателя.
7. Узел защиты от боковых раскачиваний ворот.
8. Специальные заглушки для защиты от попадания грязи внутрь опорной балки.
9. Опорный столб.
10. Ответный опорный столб.
11. Фундамент под опору полотна.

Электропривод обычно устанавливается между роликовыми каретками. Он двигает ворота с помощью специальной зубчатой рейки, которая закрепляется на каркасе. Поскольку электромотор является неотъемлемой конструктивной частью, поэтому нужно заранее предусмотреть подведение электропроводки к месту установки двигателя и системы управления к нему.

Сегодня на нашем рынке существует множество компаний, специализирующихся на изготовлении таких типов ворот. Поэтому даже нет необходимости изготавливать все узлы самостоятельно. Их можно легко купить в специализированных магазинах. Установка откатных ворот своими руками пошаговая инструкция входит в поставку. Сейчас достаточно производителей, выпускающие недорогие и одновременно очень качественные компоненты. За фирменные узлы придется заплатить дороже при одинаковом качестве.

Каркас рамы

Размечаем трубу. Для этого лучше заранее сделать схему разметки, чтобы сократить расход материала. Нарезаем болгаркой заготовки согласно схеме.

Далее, если вы не занимаетесь сваркой, то доверьте следующий этап работ профессионалу, чтобы он сварил каркас будущих ворот быстро и качественно. Не забудьте приварить к нижней части направляющую П-образную рельсу.

После окончания сварочных работ зачистите метал с помощью специальной щетки до металлического блеска. А еще лучше и быстрее использовать для очистки шлифовальную машинку с насадками.

Следующее, что нужно сделать — это обезжирить поверхность с помощью растворителя и нанести два слоя грунтовки. После ее высыхания можно приступать к покраске.

Когда краска высохнет, обшиваем каркас профлистом. Их крепление нужно осуществлять саморезами по металлу или заклепками.

Откатные ворота своими руками – монтаж

Можно приобрести уже готовые откатные ворота – в таком случае не придется самостоятельно варить основу/раму, зашивать ее отделочным материалом и ждать, пока полностью высохнет фундамент. Но можно и створку откатных ворот сделать своими руками – это не потребует внушительных финансовых затрат, да и время сушки фундамента пройдет незаметно. Причем, с работой по изготовлению рамы откатных ворот и отделки ее декоративным материалом справится даже человек с минимальным опытом в сварочном процессе.

Изготавливается рама из металлических труб, уголков и швеллеров – их можно приобрести даже в пункте приема металлолома, что будет практично и выгодно.

Не забудьте приобрести фурнитуру, которая будет приводить в действие весь механизм откатных ворот.

Пошаговая инструкция изготовления рамы откатных ворот:

1. Подготавливаем материал – металлические детали нужно очистить от ржавчины и окалин – для этого используется «болгарка». Обязательно при работе используйте защитные очки – мелкие частицы ржавчины и окалин могут попасть в глаза, повредить их. Последний этап подготовительных работ – обезжиривание поверхности металлических фрагментов, которое выполняется с использованием растворителя.

Обратите внимание: специалисты рекомендуют именно на этапе подготовки материалов провести грунтовку металла. Многие игнорируют этот момент, но после сборки рамы будет проблемно тщательно прогрунтовать поверхность элементов в местах их соединения

1. Приступаем к сварке несущей рамы. В принципе, каких-либо стандартов при выборе профилированной трубы нет – тут уж нужно исходить из своих возможностей: некоторые приобретают новый материал, некоторые пользуются услугами пунктов приема металлолома. Сначала свариваем несущую раму откатных ворот, затем навариваем обрешетку – она придаст каркасу прочности.

Обратите внимание: если планируется зашивать ворота с одной стороны, используя толстый материал, то внутреннюю трубу нужно сместить на край рамы. Если же планируется обшивать раму с двух сторон, то эта же труба должна располагаться посередине

1. После изготовления каркаса нужно приварить несущую из набора фурнитуры, который был приобретен заранее. Учтите, что и направляющую, и трубы нужно приваривать к раме в шахматном порядке, прихватки должны быть не менее 20 мм и расположены на расстоянии 25 см. Только при соблюдении таких правил можно быть уверенным в прочности всей рамы откатных ворот, ее «не поведет» даже при длительном и агрессивном использовании.

Рекомендуется варить раму с «укосиной» — этим будет обеспечена устойчивость к ветровым нагрузкам.

После проведения сварочных работ нужно зачистить все сварочные швы и покрасить готовую конструкцию. Причем, специалисты рекомендуют использовать для этого алкидную краску – да, она стоит недешево, но зато перед ее нанесением ненужно проводить подготовительные работы и качество покрытия будет на самом высоком уровне.

Теперь нужно зашить раму любым декоративным материалом – это может быть профилированный лист, доски. Крепится обшивочный материал к каркасу с помощью саморезов, а если для проведения работы использовать шуруповерт или дрель, то процесс пройдет быстро и без проблем.

Откатные ворота с калиткой: фото

Откатные ворота устойчивы к атмосферному влиянию

Чтобы убедиться в правильности выбора откатных ворот, а не распашных, следует перечислить достоинства этой конструкции:

• Экономия пространства в условиях нехватки места около ворот снаружи и изнутри участка.
• Надежное функционирование системы при любых климатических условиях.
• Большой выбор материала для отделки: профнастил, ковка, обрешетка и т.д.
• Откатной механизм не предусматривает наличие петель, как у распашных ворот, что позволяет значительно увеличить срок эксплуатации изделия.
• Возможность выбора типа автоматики.

Вместе с тем, стоит отметить и некоторые недостатки. Во-первых, установка откатных ворот и их изготовление стоит на 10-20% дороже, чем при установке распашных. Во-вторых, необходимо устройство дополнительного фундамента для крепления консольной части и привода. В-третьих, для откатывания заграждения необходимо наличие большого пространства вдоль забора. Кроме того, встроенная калитка предполагает наличие высокого порога, что может создавать неудобства для пожилых людей и детей.

Опорные столбы и фундамент под швеллер

Инструкция по установке откатных ворот своими руками включает несколько этапов. Начать стоит с установки опорных столбов. Для этого выкапываем яму и ставим в нее столбы. Готовим бетон. Для этого смешиваем цемент со щебнем и песком в пропорции 1:3:3. Заливаем яму бетоном по уровню. До полного высыхания должна пройти неделя. Поэтому об опорных столбах нужно подумать заранее.

Яма под опорные столбы должна быть глубже 1 метра. В противном случае возможно промерзание грунта, и отхождение столба от вертикали. Ворота не смогут правильно двигаться по своей траектории.

Далее занимаемся фундаментом под «закладную». Для этого нужно взять швеллер с шириной 16-20 см и длиной ½ проема ворот.

К нему привариваем метровые «ножки» из арматуры (8-10 шт.). Их диаметр должен составлять 10-14 мм. Копаем яму глубиной 1 м и длиной чуть больше длины швеллера.

Заливаем его тем же бетоном. Не меньше недели фундамент должен сохнуть. В это время можно заняться изготовлением самих ворот.

Установка откатных ворот

Когда фундамент высох и устоялся можно приступать к следующему этапу инструкции по быстрой установке откатных ворот, выполненных своими руками. Это непосредственный монтаж ворот.

Сначала на фундамент устанавливаем ролики. Их нужно максимально раздвинуть и одеть направляющую и само полотно ворот. Далее конструкцию нужно подогнать по уровню и прихватить сваркой швеллер и роликовые тележки. После этого нужно приварить верхние поддерживающие ролики и установить концевой ролик. Далее монтируем верхние и нижние улавливатели.

Если опорные столбы металлические, то улавливатели лучше приварить непосредственно к ним. В случае столбов из бетона, кирпича или камня, крепить их нужно к профильной трубе.

В нашей инструкции мы приваривали роликовые тележки к швеллеру. Иногда люди пытаются крепить их шпильками и гайками. Но это намного увеличивает трудозатраты. Нужно делать отверстия в швеллере, нарезать резьбу, очень точно его устанавливать и т.п. Если хоть немного отклониться, то крепление шпильками может занять несколько дней. Поэтому оптимальным будет приваривание роликов. Главное постараться выбирать место для крепления с максимальной к нему доступностью. Это позволит выполнить ремонтные или наладочные работы при необходимости.

Еще одним вариантом может стать использование готовых площадок, которые уже имеют установленные шпильки под ролики. Их нужно приварить к фундаменту откатных ворот. А уже сами ролики крепить шпильками либо гайками. Но это дороже варианта с привариванием.

И в завершение хочется добавить, что приведенная инструкция по монтажу откатных ворот своими руками позволит сделать установку значительно дешевле, чем специализированное выполнение на заказ. Несмотря на необходимость достаточного количества комплектующих для откатных ворот, их стоимость сегодня доступна обычному человеку. Главное сделать правильные замеры и придерживаться технологии по установке.

Негативные качества

1. Требуется дополнительная площадь.
2. Стоимость постройки и дополнительные комплектующие, например, электрический мотор, перемещающий ворота.

Что необходимо, чтобы создать гаражные откатные ворота своими руками

Данные элементы — основная составляющая всего механизма откатных ворот. Состоит вся конструкция из:

• верхних роликов откатных ворот;
• опор;
• концевых роликов;
• специальных рельсов или швеллеров;
• улавливателей;
• заглушек.

Вышеперечисленные детали – это необходимость для изготовления роликового механизма. Необходимо уделить направляющему рельсу, по которому движутся ролики. Он должен иметь достаточную степень жесткости, чтобы не деформировался в процессе эксплуатации

Важно, чтобы вся конструкция не вышла из строя. Сталь должна быть толще, чем показатель в три с половиной миллиметра

Весь вес сдвижных ворот держат на себе поддерживающие роликовые каретки. Они обычно изготовлены из качественных подшипников. Если качество плохое, то они очень быстро истираются и могут даже рассыпаться, что приведет к нарушению всей конструкции ворот. Для опорных роликов применяются усиленные подшипники. Подобный подход продлит время работы ворот.

Хорошая фиксация элементов без люфтов. Верхние ролики откатных ворот лучше сделать из резины. Пластик менее надежный материал и причиняет вред краске.

Концевой ролик снимает нагрузку с основных роликов.

Заглушки предохраняют от атмосферных осадков

Схемы и чертежи

Ниже приведены примеры эскизов, схем различных вариантов откатных ворот.

Если ширина проезда до 4 м при общей длине ворот до 6 м, а для обшивки берутся легкие материалы, то стандартного набора фурнитуры будет достаточно. Вам не придется делать усиленный вариант.

На схеме выше наглядно показано расположение основных деталей ворот (отмечено цифрами), указаны ключевые размерные параметры (обозначены большими английскими буквами).

Чертеж откатных ворот для ширины проема 4 метра

Если вы решили сделать раскатный механизм сами, то строители советуют брать консоль 70*60*3,5 или 86*94*5 мм.

На картинке выше показана подробная схема размещения всех элементов фурнитуры для смонтированных откатных створок.

Вот вариант откатного механизма с фундаментом.
