Электропривод для распашных ворот своими руками

Советы по выбору

Чтобы ваша распашная конструкция работала качественно, потребуется выбрать самые надежные комплекты.

Выбирая устройство, обращайте внимание на следующие характеристики:

автоматический механизм может быть установлен на любой тип распашной конструкции

Выбор следует производить на основе веса конструкции, габаритов опорных столбов, парусности, ширины дверцы и направления открытия – наружу или внутрь, и мощности системы;
основным условием для выбора механизма считается парусность зашитых створок, поэтому данный параметр следует учитывать в первую очередь;
важное условие – устойчивость к морозам, так как при замерзании привод может заклинить. При сильных морозах лучше приобретать электромеханический привод, который гарантированно откроется при любой температуре

Электрический механизм может в данной ситуации подвести;

линейной системе необходимо обеспечить расстояние от края столба до створки в 5-10 или 20-25 см. На выбор влияет ход штока, размеры самого привода, который может задевать опоры;
рычажные механизмы способны выдерживать большие нагрузки. Помните о том, что дорогая и мощная линейная система лучше, чем дешевая рычажная;
подземные механизмы – самые надежные, но они больше всех склонны к замерзанию;
гидравлические линейные устройства способны выдержать нагрузку до 900 кг и интенсивную пропускную систему

Для промышленных объектов лучше выбирать данную систему.
выбирая комплекты, обратите внимание на средние показатели каждого типа. Данные качества могут оказать влияние на покупку.

Если вы осуществите грамотный монтаж автоматической системы на свои ворота и будете аккуратно пользоваться механизмом, устройство прослужит вам долго. Выбирайте системы с небольшим запасом мощности, чтобы исключить вероятность неисправностей при повышенных нагрузках.

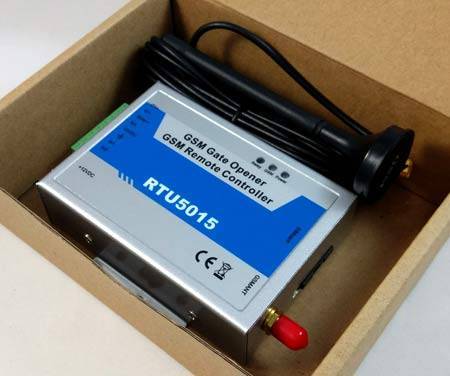

Система управления

Для подключения автоматики дистанционных ворот рекомендуется использовать трехжильный кабель сечением не менее полутора квадратных миллиметров. Лучше всего, если кабель будет многожильным, потому что он будет постоянно вибрировать и приводиться в движение. Питающий кабель можно проложить в земле в специальных трубах из полиэтилена высокого давления. Главное, запомнить место прокладки, чтобы впоследствии при земляных работах не повредить его.

Кабель, который будет проложен по опорам, также необходимо защитить от механического воздействия. Металлический рукав или трубы из полиэтилена низкого давления отлично для этого подойдут.

Система управления автоматическими воротами

Типовой блок управления имеет следующие контакты:

• Для подключения выносной антенны;
• Для присоединения программатора для настройки системы;
• Для подключения сигнальной лампы;
• Для подключения приводов;
• Для присоединения фотореле;
• Некоторые блоки управления имеют контакты для подключения внешнего освещения, чтобы при открытии ворот пространство вокруг них подсвечивалось;
• Естественно, что к блоку должно подходить питающее напряжение в 220 вольт, поэтому без контактов для питания не обходится ни один блок управления.

Настройка блока управления после монтажа ворот и привода включает в такие элементы:

Блок управления воротами изнутри и пульт от ворот

• Регулировку времени задержки после нажатия на пульт управления;
• Регулировку скорости открывания и закрывания створок;
• Регулировку отставания работы одного привода от другого (необходима для того, чтобы створки во время начала движения при открывании и конца движения при закрывании не касались друг друга);
• Регулировку конечных положений.

Если на участке находится несколько въездов, к примеру, — на территорию и в гараж, то на один и тот же пульт можно прошить несколько приводов. Тогда можно сэкономить на блоке управления и на пультах, ведь управление будет осуществляться с одного брелока.

Кроме стандартных схем управления электрическими приводами ворот, существуют и другие. К примеру, нескорые умельцы умудряются организовать дистанционную работу приводов с помощью специальных GSM контроллеров.

Какой бы способ организации автоматического управления воротами ни был выбран, а также ворота какого типа ни были бы поставлены, хозяева участка выиграют. Выбирая привод и систему дистанционного управления, необходимо отдавать себе отчет в том, насколько целесообразна установка этой системы для этих ворот.

Конструкция автоматики

Зачастую у хозяев дома с автоматизированной системой ворот появляются проблемы с въездом в ворота без пульта в случае временного отключения света, при поломке механизма. Из-за этого можно опоздать важную встречу, переговоры, на поезд, самолет. Из-за этого следует заранее предусмотреть действия в непредвиденных ситуациях, а именно – дополнить системой возможностью аварийной разблокировки электропривода. Но сначала нужно разобраться с конструкцией ворот, только потом делать выбор.

Секционные

Секционные створки можно размещать у потолка, тем самым экономя свободное пространство. Полотно состоит из панелей из металла, соединенных друг с другом петлями. Полотно балансирует с помощью пружинного механизма, он и поможет аварийно открывать ворота. Движутся они по направляющим, которые закреплены в проеме.

Рольворота

Это популярная система особенно в гаражах, на мойках и в других местах, где отмечается высокая проходимость автомобилей. Полотно формируется из ламелей – их ширина меньше в сравнении с секционными воротами. Благодаря такому подходу створка становится гибче, при открывании наматывается на вал над проемом.

Распашные

Это самая практичная система для въезда со двора. Функционирует она так – основной управляющий блок подает определенные команды к приводу. Привод посредством закладных на профильных трубах открывает створки.

Откатные

Данная система больше всего подойдет для въезда на участок. Полотно закрепляется на кронштейн над роликами. Блок подает приводу команды, они вращают ролики, двигая кронштейн вместе с воротами в сторону, открывая пространство автомобилям.

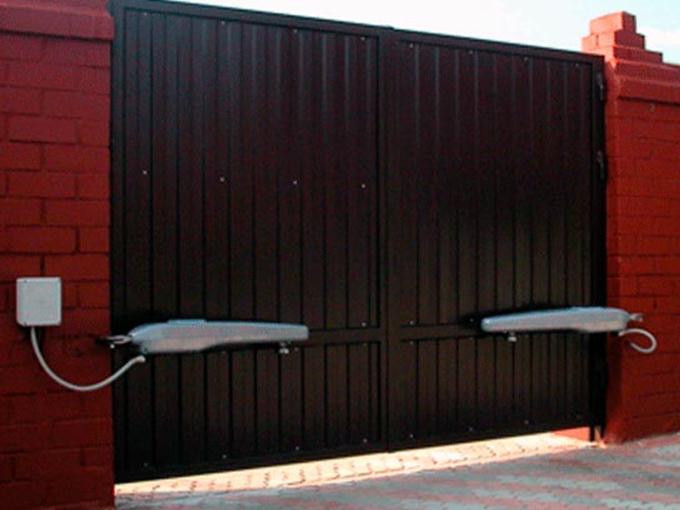

Распашные автоматические створки

Для распашных ворот продаются комплекты автоматики, включающие силовые приводы (линейные, рычажные, гидро, электромеханические). По вопросу, какие механизмы лучше, а также по их установке есть отдельные статьи

Надо обратить внимание на выдерживаемую ветровую нагрузку полотен, возможность распахивания в обе стороны или только в одну (на сколько градусов)

Автоматические распашные ворота легко обустроить, а если въезд на объект уже оформлен такими створками, их можно легко автоматизировать, закрепив сервопривод на столбы, а рычаги, предающие усилия сочленения — на створки. Все элементы крепятся сравнительно просто, по инструкции, если кратко отобразить установку, то указанные выше детали прикручиваются болтами к соответствующим элементам ворот (к колонне и створке), есть разновидности моторов (подземные), которые могут бетонироваться.

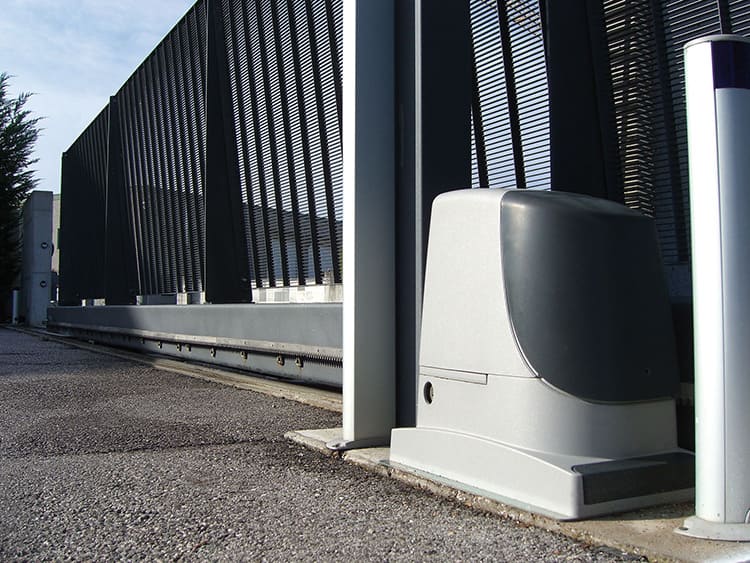

Автоматика для откатных ворот: устройство и преимущества

Откатные ворота достаточно популярны. Автоматика делает их эксплуатацию более комфортной. Качественные изделия имеют продолжительный срок службы, но при этом более сложны в монтаже. Предлагаем познакомиться с особенностями подобных изделий, их преимуществами и конструктивными особенностями.

Откатные системы предполагают использование специальной автоматики

Устройство и принцип работы

Подобная система включает привод, два концевика, зубчатую рейку. В состав некоторых моделей входят фотоэлементы, сигнальная лампа и выносная антенна, благодаря которой значительно возрастает дальность действия пульта.

Специальная сигнальная лампа оповестит об открытии ворот

В процессе работы системы по зубчатой рейке, прикреплённой к створке откатной системе, перемещается звёздочка, подсоединенная к приводу. После поступления сигнала привод заставляет звёздочку вращаться, и створка сдвигается в нужную сторону.

Для движения используется специальная зубчатая рейка

Эксплуатационные характеристики

При выборе подходящей модели следует учитывать следующие параметры:

• мощность двигателя, которым комплектуется система;
• материал, из которого изготовлены зубчатые колёса в редукторе. Предпочтительны изделия, укомплектованные металлическими шестернями;
• тип концевого выключателя, который может быть механическим и магнитным. Последний вид с точки зрения удобства эксплуатации является предпочтительным, так как сделает возможным эксплуатацию конструкции даже в холодное время года, когда механические выключатели часто замерзают;
• допустимый вес и размер створок.

Характеристики зависят от модели

Типы привода

Работа автоматики на откатных воротах может обеспечиваться с помощью линейного, подземного либо рычажного привода. Первый тип актуален для створок, вес которых не превышает 1 т. Конструкция монтируется на опоры, прилегающие к створкам.

Поземный привод монтируется под землей. Его размещают в специальном защищённом контейнере. Благодаря этому автоматика не боится земли, холода и влаги. Рычажный устанавливается таким образом, чтобы рычаги, обеспечивающие движение полотна, выходили из земли и крепились к плоскости створок.

Привод выбирается индивидуально

Преимущества и недостатки

К основным достоинствам автоматики для откатных ворот стоит отнести;

• безопасность эксплуатации;
• плавность движения створки благодаря специальным ловителям и концевым датчикам;
• надёжность и длительный срок службы при правильном уходе;
• возможность открытия ворот с пульта и вручную при отсутствии электричества;
• возможность монтажа в месте, где находится открытая либо закрытая створка.

Из недостатков стоит отметить сложности:

• эксплуатации в зимнее время;
• монтажа своими руками.

Месторасположения блока управления выбирается самостоятельно

Комплектация

Множество элементов содержит в себе такой комплекс, как автоматика для распашных ворот. Своими руками можно будет ее смонтировать только при условии наличия всех компонентов. Для правильной и качественной установки ворот требуется разбираться в этом и обладать минимальным опытом решения подобных вопросов. Комплект автоматики содержит: 1 блок управления, 2 привода, 1 комплект фотоэлементов, небольшой маяк и пульт. В качестве преимуществ данного вида механизма можно назвать длительный срок эксплуатации и исключительную прочность. Механизм прост в эксплуатации, а ворота открываются со скоростью до 15 секунд. В числе недостатков можно выделить такой момент, как наличие на пути движения ворот хоть одной преграды, из-за чего привод вполне может дать сбой, а это приводит к заклиниванию. Перед проемом не должно возникать никаких преград. Только в этом случает можно рассчитывать, что автоматика для распашных ворот своими руками будет функционировать достаточно долго, не выходя из строя. Проведение профилактических мероприятий позволит исключить сбои при работе оборудования. Все части, требующие того, необходимо периодически смазывать специальными веществами. При выходе автоматики из строя категорически запрещается прилагать физические усилия при необходимости открыть ворота, тут решение только одно – вызвать мастера.

Разводка электрических проводов и кабелей

Установку автоматического оборудования начинают производить еще при закладке опорных стоек, расположенных сбоку. Проводку для электрической энергии и управления устройством рекомендуется прокладывать во внутренней полости столбов. Обязательно следует сделать отверстия для вывода проводов наружу.

Предварительно провода подготавливают. Раньше использовали двигатели с пускателями и с проводами, сечение которых было от 2,5 мм2. Теперь такие «толстые» кабеля не нужны. Относительно «толстые» кабеля отходят от блока управления и мотора. Их сечение не превышает 1,5 мм2.

Под дорогой, идущей от ворот, прокладывают провода. С их помощью управляют воротным полотном, которое установлено напротив блока управления. Лучше такие работы осуществлять до заливки фундамента или кладки тротуарной плитки. Иначе потом придется демонтировать дорожки, что повлечет за собой дополнительные расходы.

Рекомендуется приобретать провода соответствующих маркировок с соблюдением всех размеров. Вся эта информация отображена в инструкции. Если вы решили самостоятельно собрать автоматический привод по собственной схеме, то лучше тоже конкретно прописать использованные материалы, инструменты и размеры.

Ворота открываются наружу

В данном случае доступны для использования два вида устройств, однако правильным выбором будет автоматика для гаражных ворот с линейным механизмом. Это более дешевое и качественное решение. Автоматика монтируется в проеме, а занимает не более 150 мм с обеих сторон. На узкие ворота система крепится вверху. Электропривод обычно устанавливается прямо на столб. Автоматика для распашных ворот своими руками устанавливается так, чтобы гидравлический привод позволял открывать их наружу. Далее к конструкции приваривается кронштейн крепежа. При открытии ворот с линейным приводом должно быть по 1 см свободного хода. После этого можно проверить правильность хода створок и движения электроприводов. На следующем этапе требуется установить упоры для открывания и закрывания, а потом присоединить двигатели. В конце нужно оборудовать перемычки, соединить с пультами, а также включить механизм. Если одна створка должна двигаться в другом направлении, то требуется поменять местами провода на двигателе.

О пультах управления (брелках) и типах кодировки

Все пульты можно разделить на две основные группы:

• с плавающим кодом;

• с фиксированным кодом.

Как работают брелки с фиксированным кодом

У этих устройств для определенного действия записывается свой сигнал (частота или комбинация частот). При получении определенного сигнала они начинают выполнять соответствующее ему действие. Хорошо это или плохо? Скорее — плохо. Вот почему. Вокруг нас большое количество электроники, управляемой с пультов. Они запросто могут выдавать подобный сигнал. Например, сосед, изменяя параметры свечения своей лампы, может открывать или закрывать ваши ворота. А все потому, что сигнал похож и ваш блок управления ворот попадает в радиус действия. Такая же ситуация может быть и с любым другим радиоуправляемым устройством. Потому владельцы пультов с фиксированными частотами часто не понимают, почему ворота открываются сами по себе. Хуже того, бывали ситуации, когда приехав на дачу или домой они видели открытые ворота. Просто кто-то из ближайших соседей воспользовался каким-либо пультом для своей техники или это сделал вор. Решить проблему можно перепрограммировав пульты, задав другие кнопки/частоты, но это — не гарантия того, что работать мотор будет только от вашего пульта: диапазон частот ограничен.

Второй негативный момент состоит в том, что фиксированный код легко считать (записать на спец устройство, а потом при необходимости воспроизвести). Для злоумышленников это благо. Так как автоматические приводы выполняют роль замка — без пульта снаружи их не откроешь, имея нужные частоты легко проникнуть внутрь.

Какую систему кодировки для пульта управления выбрать…

Принцип работы пультов с плавающим кодом

У брелков второго типа прописано в памяти некоторое количество кодов. Цифра большая — несколько сот тысяч или миллионов. После каждого использования код меняется на следующий в цепочке. При принятии управляющим устройством он анализируется. Если пришедший сигнал — следующий в цепочке, действие выполняется, если он отличается — реакции нет.

Таким алгоритмом решаются сразу две проблемы: и возможность управления вашими воротами через пульт соседа, и возможность записать коды. Нет, записать их можно, но чтобы ворота сработали нужно иметь записанные в правильной последовательности все коды.

Понятное дело, что оборудование управления при использовании плавающего кода более сложное и, значит, более дорогое, но безопасность дороже… Нет?

Большинство фирм предлагают к любому из приводов обе системы кодировки, так что выбор за вами.

Самодельные приводы: видео

Тем, для кого «автоматические ворота своими руками» значит не только смонтировать готовый комплект автоматики, а еще и собрать его полностью, полезны будут видео-отчеты о том, как и из чего их уже делали. Например, из дрели…

Привод сделан от двигателя стиральной машины.

\

Самодельная автоматика для распашных ворот

Сделана она на этом приводе.

Двигатель для самодельной системы открывания распашных ворот

Схема подключения автомобильной сигнализации.

Как подключить сигнализацию к самодельной автоматике для ворот

Автоматика для откатных ворот Comunello

https://youtube.com/watch?v=xLjAIbiVYMg

Компания Comunello создает технику, основные механизмы которой находятся в прочном корпусе из алюминия. Это надежно защищает каждую деталь от коррозии, уменьшая вероятность негативного воздействия влаги, а также любых повреждений под воздействием атмосферных осадков.

Устройство отличается полимерным покрытием, обладает классом защиты IP44.

Особенности:

• защита от влияния атмосферных осадков;
• прочное полимерное покрытие;
• высокая герметичность устройства;
• современный внешний вид;
• легкая настройка встроенного блока управления;
• надежность и долговечность;
• возможность удаленного управления при помощи специального пульта;
• простота эксплуатации и проведения монтажных работ;
• наличие управляющего блока, который позволяет настраивать основные режимы работы, увеличивающего комфорт от работы с системой;
• безопасность;
• комфорт в управлении;
• возможность частичного сдвига полотна для прохода пешеходов;
• адаптация к условиям холодов России (возможность эксплуатации при температурах от -35 до +50 градусов).

Электропривод для откатных ворот Comunello FORT FT424KIT.

Модель FORT 424 KIT используется для работы на воротах, чей вес не превышает 400 кг. Такое приспособление часто используют в частных домовладениях, чему способствует доступная ценовая политика компании. Модель работает при режиме средней интенсивности.

Прибор работает от напряжения в 24 Вт, может делать до 40 циклов за один час.

Электропривод для откатных ворот Comunello FORT FT500KIT

Эта разновидность создана специально для работы на конструкциях, вес которых не превышает 500 кг. Она оснащается сразу двумя пультами для осуществления дистанционного управления системой.

Электропривод для откатных ворот Comunello FORT FT624KIT

Устройство FT624KIT, созданное в Италии, отличается высокой надежностью и простотой в эксплуатации. Создано специально для работы со створками, чей вес достигает 600 кг. Вес устройства составляет 10,6 кг, а мощность потребления электрической энергии 110 Вт. Это дает возможность

Электропривод для откатных ворот Comunello FORT FT700KIT

Привод FT700KIT позволяет осуществлять движение полотен с весом 700 кг. Этот механизм часто применяется не только в частных домовладениях, но и на производстве. Отличается доступной стоимостью и приятным внешним видом. Вся механизация спрятана в корпусе из алюминия, что гарантирует длительный срок её эксплуатации и защиты от негативных внешних воздействий.

Электропривод для откатных ворот Comunello FORT FT1000KIT

Устройство FT1000KIT используется для оснащения створок, что имеют вес в 1 тонну. Современное оборудование радует стабильностью функционирования, соответствует высоким показателям безопасности.

Монтаж створок

При монтаже распашных створок чаще всего используют столбы из кирпича. В центре несущего столба монтируется труба диаметром 100 мм или же швеллер, к которому нужно приварить арматуру, чтобы вывести наружу три закладных, для укрепления профильной трубы 30−60 мм к кирпичному столбу. Затем непосредственно к этой трубе крепятся петли. Закладные для привода должны располагаться на высоте привода, предпочтительно 1 метр.

К готовым воротам во всю длину несущего столба нужно приварить трубу диаметром 60 мм. Эта труба будет использоваться для приваривания к ней петель створок распашных ворот. Стоит отметить, что все трубы, которые используются для монтажа уличных ворот, открывающихся наружу, должны быть тщательно очищены от ржавчины и загрунтованы.

Каркас изготавливается из трубы диаметром 50 мм или 60 мм, меньшего диаметра трубы ребер жесткости, к которым будет закрепляться профнастил. К трубе 50 мм посередине приваривается труба диаметром 20−40 мм, чтобы было удобнее зашивать ворота профнастилом.

Автоматические ворота распашного типа отличаются от обычных тем, что оснащены электроприводом. Автоматика делает эксплуатацию ворот простой и эффективной, благодаря чему она стала весьма популярной не только в промышленных, но и в бытовых целях.

После того как монтаж распашных ворот закончен, может устанавливаться автоматика. Этот процесс не такой сложный, как может показаться на первый взгляд. Однако он требует аккуратности и точного следования приложенной инструкции. Для того чтобы автоматика работала безупречно и долго, нужно учитывать все факторы.

Самодельное устройство для автоматизации ворот

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (499) 490-00-13 c 10:00 до 21:00 ежедневно.

Установив гаражные или портальные въездные ворота секционного или обычного распашного типа, многие домашние мастера задумываются об автоматизации устройства. Легко объяснить их настроенность, ведь избавить себя от необходимости всякий раз выходить и открывать створки вручную – намного комфортнее. Одним нажатием кнопки брелока – система сделает все за Вас! Стандартный механизм распашных ворот, оборудованный автоматикой — два линейных электропривода, управляемые блоком, максимум дополненные сигнальной лампой, антенной и электромагнитным замком. Система нормально функционирует от бытовой электросети 220В. Общий вид системы представляет собой обычные ворота с закрепленными электроприводами.

Известно множество европейских компаний, занимающихся успешным производством автоматики высокого качества, предназначенных для ворот любой конструкции. Конечно, механизмы можно сделать самостоятельно из подручных средств, главное — наличие финансовых средств и понимание устройства приводящей системы.

Сегодня все пытаются собрать механизм распашных ворот своими руками, и это вполне выполнимая задача. Самодельная автоматика в различных исполнениях бывает успешно и надежно в функционировании в зависимости от двигателей, взятых за основу. Профессионалы утверждают, что ничего сложного в изготовлении автоматики нет, особенно если использовать поворотный механизм от спутниковой антенны червячного типа передачи.

Обзор популярных производителей

Наибольшей популярностью в настоящее время пользуется автоматика следующих производителей:

1. Came (Италия). Компания поставляет полные комплекты, готовые к самостоятельной установке, для всех типов ворот. Основными преимуществами являются высокое качество продукции и простота использования. Из недостатков можно выделить необходимость обеспечения системы постоянным электропитанием, без перебоев и скачков напряжения, способных негативно отразиться на работе устройств;

Автоматика для распашных ворот из Италии

1. Nice (Италия). Качество выпускаемых систем несколько ниже, чем у предыдущего производителя. Однако достаточный запас прочности и более низкая стоимость автоматики привлекают большое количество российских потребителей;

Комплект для откатных ворот

1. DoorHan (Россия). Выпускаются модели для откатных и распашных ворот. Высокое качество и небольшая стоимость являются основными преимуществами производителя.

Привод рычажного типа, изготовленный компанией DoorHan

Монтаж автоматических систем можно произвести самостоятельно или доверить специалистам

При установке своим руками важно соблюдать все правила, рекомендованные изготовителем
