Смертные грехи электрика. часть 1

Характеристика срабатывания

Коротко затронем такой момент, как характеристики срабатывания автоматического выключателя. Они указываются на корпусе автомата перед его номинальным током.

Чаще всего там может быть написано:

B

C

D

Что это означает? Данная характеристика показывает, насколько чувствителен аппарат к току короткого замыкания.

Если вы подберете этот параметр не верно, то ток КЗ будет отключать не электромагнитный расцепитель в течение долей секунды, а тепловая защита, спустя длительный промежуток времени (несколько секунд).

А за это время ваше электрооборудование и проводка просто сгорят.

Автомат с характеристикой «B» срабатывает при превышении номинального тока в 3-5 раз.

Такие автоматы применяются с малыми токами КЗ. Например, в протяженных линиях освещения.

Модульный выключатель с характеристикой «С» сработает при превышении номинального тока в 5-10 раз.

Для защиты большинства бытовых электросетей устанавливают автоматы именно с характеристикой «С».

Автоматические выключатели с характеристикой «D» не рекомендуется ставить в квартирах. Все таки  10-ти  или  20-ти  кратные токи  срабатывания это  серьезно.

Они в первую очередь предназначены для защиты асинхронных электродвигателей с большими пусковыми токами. В бытовых сетях их иногда можно применять в частном секторе, у кого есть мощные насосы, пилорамы и т.д.

По поводу отключаемых токов КЗ можно сказать еще следующее. Если хотите идти в ногу с последними изменениями в области энергетики, то берите автоматы рассчитанные на токи в 6кА.

В Западных странах например, все изделия меньшей величины уже давно запрещены.

У нас пока еще нет. И в легкой доступности можно найти относительно недорогие автоматы с отключающими токами КЗ на 4,0-4,5кА и даже на 3кА.

Если у вас проводка в доме и в подъезде старая и малого сечения, кроме того вы проживаете на последних этажах многоэтажки, далеко от трансформаторной будки, то такие аппараты вам подойдут.

Но если у вас электрика новая, сечения проводов в стояках достаточные, просадка напряжения не наблюдается, да и проживаете вы на 1-м или 2-м этаже, то лучше не рисковать и купить автоматы с током КЗ на 6кА. Спокойнее будет спать.

В то же время в сельской местности, или на дачах, где подключение жилых домов происходит от старых ВЛ-0,4кв, протяженностью в несколько сотен метров, целесообразно поставить выключатели на 4,5кА.

Но есть и исключения. Например, когда это не ВЛ-0,4кв, а ВЛИ-0,4кв выполненная изолированным проводом СИП сечение 50мм2 и более.

И последний немаловажный момент. При выборе и покупке не перепутайте автоматический выключатель с выключателем нагрузки. Это совершенно разные аппараты.

На нем тоже может быть указан номинальный ток и он будет упакован в такой же корпус. Но никакой функциональности в плане защиты выключатель нагрузки не несет.

Монтировать его рекомендуется на вводе в главный распределительный щиток, а не на отходящих линиях. Отличить один от другого можно по надписям.

Если на автоматах пишется помимо номинального тока, его характеристика срабатывания — С25 или В25, то на выключателе нагрузки никаких C,B,D вы не увидите.

Там на корпусе обычно просто указывается ВН25 (выключатель нагрузки на 25А) или просто номинал тока.

https://youtube.com/watch?v=zPd8-NAlEcY%3F

Для чего служит автоматический выключатель

Автоматический выключатель или по-простому автомат необходим для предотвращения перегрева изоляции проводов и защиты электрической цепи от тока короткого замыкания. Кроме того при наличии автоматического выключателя, обслуживание электрических линий становится удобнее, так как в любой момент можно обесточить цепь на требуемом участке.

Для выполнения этих задач автомат имеет в своей конструкции тепловой и электромагнитный расцепитель. Каждый автоматический выключатель рассчитан на определённый номинальный ток и время-токовую характеристику. От этих параметров и зависит максимальный рабочий ток линии.

При прохождении по проводам электрического тока, провод нагревается и тем сильнее, чем его величина больше. Если в цепи не будет установлен автомат, то при определённом значении тока изоляция может начать плавиться, что может привести к пожару.

Время-токовые характеристики

Время-токовая характеристика показывает, через какое время и при каком токе отключится автомат. Эти характеристиками также называют кривыми отключения или токо-временными характеристиками. Что точнее, поскольку именно от тока зависит, через какое время отключится автомат.

Кривые отключения или токо-временные характеристики

Поясню эти графики. Как я уже говорил выше, у защитного автомата есть два вида защиты – тепловая (от перегрузки по току) и электромагнитная (от КЗ). На графике работа тепловой защиты – это участок, который плавно спускается. Электромагнитная – кривая резко обрывается вниз.

Тепловая работает медленно (например, если ток превышает номинал в два раза  автомат выбьет примерно через минуту), а электромагнитная – мгновенно. Для графика В это мгновение “начинается”, когда ток превышает номинал в 3-5 раз, для категории С – в 6-10 раз, для D (не показан, поскольку в быту не применяется) – в 10-20 раз.

Как это работает – можно пофантазировать, что будет, если ток будет превышать номинал в 5 раз, а защита стоит с характеристикой “С”, как во всех домах. Автомат выбьет только через 1,5-9 секунд, как повезёт. За 9 секунд поплавится изоляция, и проводку надо будет менять. В данном случае поэтому КЗ лучше, чем перегруз.

Открытая и закрытая прокладка проводов

В зависимости от размещения проводка делится на 2 вида:

• закрытая;
• открытая.

Сегодня в квартирах монтируют скрытую проводку. В стенах и потолках создаются специальные углубления, предназначенные для размещения кабеля. После установки проводников углубления штукатурят. В качестве проводов используют медные. Заранее всё планируется, т. к. со временем для наращивания электропроводки или замены элементов придется демонтировать отделку. Для скрытой отделки чаще используют провода и кабели, у которых плоская форма.

При открытой прокладке провода устанавливают вдоль поверхности помещения. Преимущества отдают гибким проводникам, у которых круглая форма. Их легко установить в кабель-каналы и пропустить сквозь гофру. Когда рассчитывают нагрузку на кабель, то учитывают способ укладки проводки.

Определение площади сечения проводника по его диаметру

Какая проводка лучше — сравнение медной и алюминиевой электропроводки

Какой провод лучше использовать для проводки в квартире и в частном деревянном доме?

Как рассчитать падение напряжения по длине кабеля в электрических сетях

Как перевести амперы в киловаты?

Способы вычисления потребления электроэнергии бытовыми приборами

Расчет количества автоматов

Как рассчитать автомат на одну линию, было рассмотрено выше. Произведем расчет автоматических выключателей на 1 комнатную квартиру.

На ниже приведенном рисунке представлена типовая схема защиты электропроводки однокомнатной квартиры:

Из нее следует, что используется индивидуальная защита линий, которые питают конечных потребителей:

• Установлены два АВ, которые защищают линии освещения в коридоре и комнате, а второе обеспечивает отключение освещения в туалете, ванной и на кухне при аварийной ситуации.
• Розетки защищены не только АВ, но и дополнительной защитой на УЗО. Она предохраняет человека от случайного прикосновения к токоведущим частям электропроводки.
• Аналогично построена защита розеток и стиральной машины.
• Выделен отдельный автомат для отключения для электрической плиты.

Все приборы смонтированы в электрощите. Часто его монтируют в прихожей, а на площадке устанавливается электросчетчик и вводной АВ.

На 2 комнатную квартиру требуется большее количество автоматов. Что видно из схемы, которая приведена ниже.

В щите монтируются шесть автоматов, обеспечивающих отключения линий при коротком замыкании или перегрузках:

• один АВ предохраняет линию освещения коридора и обеих комнат;
• второй установлен на освещение кухни, туалета и ванной;
• отдельно защищается линия, которая питает бойлер;
• следующий автомат обеспечивает защиту розеток коридора, комнаты 1, комнаты 2, туалета и кухни.

Таким образом, если произойдет неисправность на одной из линий, ее легко можно будет локализовать и произвести ремонт.

Аналогичным образом производится расчет количества автоматов защиты на 3-х комнатную квартиру или на 4 комнаты. При этом следует подбирать электрощит, учитывая количество модулей в боксе.

На рисунке вверху приведен монтаж автоматов защиты в электрощите современной квартиры.

Перед автоматами защиты монтируется вводной автомат. Он предохраняет электропроводку всего дома. Как правило, номинал вводного автомата указан в договоре на электроснабжение и менять на больший номинал без соответствующего разрешения нельзя (в любом случае он опломбирован). Вводной автоматический выключатель должен монтироваться до счетчика, т.е. защищать не только электропроводку всего дома или квартиры, но и прибор учета.

Пример показан на нижеприведенном рисунке:

Проектируя электропроводку на двухэтажный дом, предполагают установку щитков на каждом этаже. При этом по ПУЭ (глава 1.2. п. 1.2. 11) рекомендуется устанавливать резервные защитные АВ и закладывать возможность развития энергосистем.

Однако, количество резервных автоматов или автоматов в электрощите в целом никаким документом не регламентируется. Но при проектировании рекомендуется устанавливать дополнительные автоматы в количестве 10%.

Также, если в щите по норме установлено менее 10 автоматов, то монтируется дополнительно один резервный.

Для чего нужны защитные автоматы и как они работают?

Современные АВ имеют две степени защиты: тепловую и электромагнитную. Это позволяет обезопасить линию от повреждения в результате длительного превышения протекающим током номинальной величины, а также короткого замыкания.

Основным элементом теплового расцепителя является пластина из двух металлов, которая так и называется – биметаллической. Если на нее в течение достаточно длительного времени воздействует ток повышенной мощности, она становится гибкой и, воздействуя на отключающий элемент, вызывает срабатывание автомата.

Наличием электромагнитного расцепителя обусловлена отключающая способность автоматического выключателя при воздействии на цепь сверхтоков короткого замыкания, выдержать которые она не сможет.

Это позволяет обеспечить защиту провода и приборов от потока электронов, величина которого намного выше расчетной для кабеля конкретного сечения.

Правильные клеммы

Если посмотреть на отдельные марки автоматов, то можно увидеть, что при не полностью открытой клемме, провод случайно может попасть в заклеммное пространство.

Когда вы подключаете провода в щитке на высоте, вы как правило не видите верхнюю клемму и жила туда вставляется, что называется на ощупь.

Электрик затянув клемму с неправильно вставленным проводом, ничего не почувствует. Вроде бы усилие есть, значит затяжка удалась.

Некоторые даже проверяют этот момент затяжки по шкале динамометрических отверток.

На самом же деле провод закреплен не будет.

В хороших автоматических выключателях такая оплошность или ошибка просто невозможна. В них, как только вы начинаете затягивать клемму, заклеммное пространство тут же закрывается специальной пластинкой.

Она может быть как металлической, так и пластиковой.

Еще одна рекомендация, но не обязательная функция касающаяся клемм — дополнительный разъем под гребенчатую шинку.

Когда в электрощитке собирается ряд автоматов, то подключаются они между собой, именно через такую шину. Это очень удобно и надежно.

Но проблема возникает, если вам в дальнейшем нужно сделать какую-то отпайку и вывести с этой клеммы отдельный провод.

Плотность контакта меняется, он поджимается не полностью и постепенно выгорает. В итоге автомат приходится менять.

Так вот, в некоторых моделях (в основном у ABB), под это дело имеется дополнительный разъем, предназначенный именно для гребенчатой шины.

Основной контакт при этом остается свободным и в него можно спокойно подключать жилу кабеля, не нарушая надежности соединения.

Также смотрите на наличие насечек на клеммах. Желательно, чтобы они не были гладкими.

Этими насечками материал клеммы впивается в медную жилу, тем самым способствуя лучшему переходному сопротивлению.

Еще смотрите на то, чтобы пластик возле винта при затяжке не расходился. Проверить это можно прямо в магазине с помощью отверток.

Вставляете жало одной отвертки в клемму, а другой с усилием затягиваете контакт. Далее смотрите как себя ведут две половинки корпуса возле зажима.

Если поползли в стороны и появилась довольно различимая щель, это повод задуматься над такой покупкой.

Сечение кабеля

Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.

Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.

Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель.» Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5 мм², а на освещение — 1,0-1,5мм².

Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.

Многие электрики для «прикидки» нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т.д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0мм².

Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении.

При прокладке кабеля в трубе (т.е. в любых закрытых пространствах) возможные токовые нагрузки на кабель должны быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене или в земле значительно ниже, чем на открытом пространстве.

Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).

Таблица нагрузок по сечению кабеля:

Сечение кабеля, мм²	Проложенные открыто	Проложенные в трубе
	медь	алюминий	медь	алюминий
	ток, А	мощность, кВт	ток, А	мощность, кВт	ток, А	мощность, кВт	ток, А	мощность, кВт
		220В	380В		220В	380В		220В	380В		220В	380В
0.5	11	2.4
0.75	15	3.3
1	17	3.7	6.4				14	3	5.3
1.5	23	5	8.7				15	3.3	5.7
2.5	30	6.6	11	24	5.2	9.1	21	4.6	7.9	16	3.5	6
4	41	9	15	32	7	12	27	5.9	10	21	4.6	7.9
6	50	11	19	39	8.5	14	34	7.4	12	26	5.7	9.8
10	80	17	30	60	13	22	50	11	19	38	8.3	14
16	100	22	38	75	16	28	80	17	30	55	12	20
25	140	30	53	105	23	39	100	22	38	65	14	24
35	170	37	64	130	28	49	135	29	51	75	16	28

Для самостоятельного расчета необходимого сечение кабеля, например, для ввода в дом, можно воспользоваться кабельным калькулятором или выбрать необходимое сечение по таблице.

Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабели в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя.

При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п.

• Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:
• поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;
• поправочный коэффициент на температуру окружающей среды;
• поправочный коэффициент для кабелей, прокладываемых в земле;
• поправочный коэффициент на различное число работающих кабелей, проложенных рядом.

Отключающая способность автоматов

Отключающая способность автоматических защитных выключателей

Автоматический выключатель должен мгновенно отключать электрическую сеть, в случае возникновения короткого замыкания (КЗ). Этот показатель относится к такой характеристике, как отключающая способность. Токи короткого замыкания могут достигать мгновенно тысяч ампер. Отключающий прибор должен не просто выдержать такие токи, но и быстро отключить линию. Подобная характеристика не относится к категории сложной.

Показатель отключающей способности указывает, какую силу тока КЗ он способен отключить и при этом сохранить свою работоспособность. Токи короткого замыкания зависят от различных факторов, но в любом случае, токи КЗ определяются экспериментальным путем. Что касается электропроводки дома или квартиры, то токи короткого замыкания не отличаются особой мощностью, поскольку электрическая сеть имеет значительное удаление от трансформаторной подстанции.

Хотя бывают дома, которые расположены рядом с трансформаторными подстанциями. В таких домах токи короткого замыкания значительно выше. В таких случаях следует выбирать автоматические выключатели с током отключения КЗ порядка 10000 А, в остальных случаях достаточно установки автоматов с током отключения КЗ не больше 6500 А. В сельской местности достаточно автоматов с током отключения КЗ около 4500 А, поскольку здесь обычно старые ЛЭП и больших токов КЗ не бывает. Чем больше у автомата отключающая способность, тем он дороже. Поэтому, выбирая электрическое оборудование, следует учитывать подобные факторы. Зачем платить больше?

Зачастую владельцы не обращают внимание на данные показатели и устанавливают в жилых помещениях автоматические выключатели с низкой отключающей способностью. Конечно, такой автомат способен защитить от токов КЗ, но нет гарантии, что он останется после этого в рабочем состоянии

Существует также вероятность того, что такой автомат просто не успеет сработать, так как контакты могут расплавиться раньше, чем он сработает. Тогда последствия могут оказаться весьма плачевными.

Корпус автомата

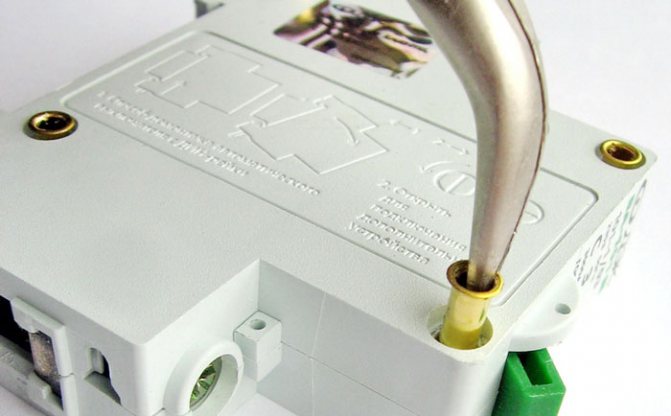

При выборе модульного автомата обращайте внимание на то, как собран сам корпус. Он всегда представляет из себя неразборную конструкцию на заклепках

Так вот, при покупке не лишне будет пересчитать количество таких заклепок. На обычных выключателях, их как правило не менее 5шт.

Хотя часто попадается даже с четырьмя.

Однако есть модели (например от Schneider Electric, ABB и другие) где заклепок шесть!

Что дает эта дополнительная заклепка? При срабатывании автоматического выключателя от короткого замыкания, в корпусе образуется дуга.

Это все равно что миниатюрный взрыв, который пытается разорвать аппарат изнутри. Так вот, дополнительная заклепка предотвращает возможность любого изменения геометрии аппарата.

На 4-х или 5-ти клепочных, выключатель может и не разорвет, но от нескольких КЗ, геометрия и расположение внутренних компонентов изменятся и они сместятся на пару миллиметров, относительно своего нормального расположения. Это постепенно приведет к тому, что аппарат будет отрабатывать плохо и в один прекрасный момент заклинит.

По факту, все механизмы внутри автоматического выключателя, как бы «висят» на корпусе. Это все равно что рама автомобиля.

Поэтому любое изменение геометрии приводит к тому, что аппарат перестает нормально работать. Например, начинает жужать или гудеть.

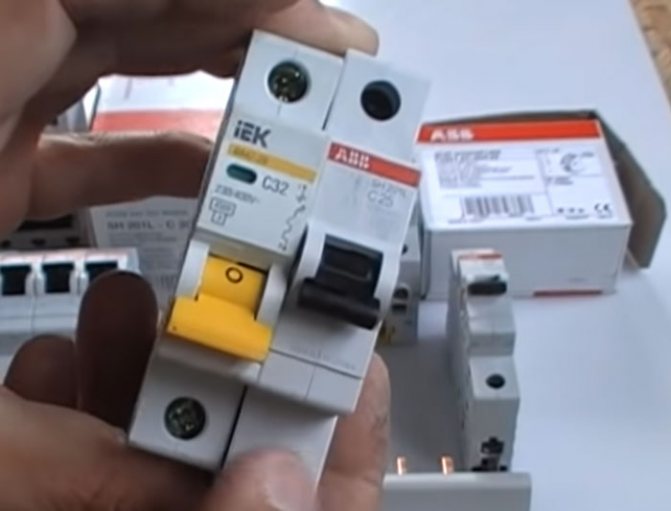

Что еще касаемо корпуса, то иногда не помешает обратить внимание и сравнить их размеры. Некоторые модели разных марок и производителей, имея одинаковый номинальный ток, немного отличаются по габаритам

У тех, где корпус больше на несколько миллиметров, соответственно и охлаждение будет лучше

Особенно это важно при плотном расположении автоматов в одном ряду

Стоимость 1 киловатта электроэнергии по счетчику для городов России на 2019 год

Что касается других городов, то тарифы там будут отличаться. Рассмотрим их далее. Сколько стоит один киловатт эл.энергии для крупных городов России на 2019 год вы можете ознакомиться в таблице, которая приведена ниже.

Цена за электроэнергию по счетчику в городах России
Город	Тарифы для домов с электроплитами, руб/кВт.ч.	Тарифы для домов с газовыми плитами, руб/кВт.ч.
Москва	4,65 руб/кВт.ч.	5,47 руб/кВт.ч.
Санкт-Петербург	3,56 руб/кВт.ч.	4,75 руб/кВт.ч.
Барнаул	3,33 руб/кВт.ч.	4,09 руб/кВт.ч.
Владивосток	3,04 руб/кВт.ч.	3,80 руб/кВт.ч.
Волгоград	3,03 руб/кВт.ч.	4,32 руб/кВт.ч.
Воронеж	2,70 руб/кВт.ч.	3,85 руб/кВт.ч.
Екатеринбург	2,86 руб/кВт.ч.	4,08 руб/кВт.ч.
Ижевск	2,67 руб/кВт.ч.	3,82 руб/кВт.ч.
Иркутск	1,11 руб/кВт.ч.	1,11 руб/кВт.ч.
Казань	2,64 руб/кВт.ч.	3,78 руб/кВт.ч.
Краснодар	3,37 руб/кВт.ч.	4,81 руб/кВт.ч.
Красноярск	1,81* руб/кВт.ч.	2,58* руб/кВт.ч.
Нижний Новгород	3,05 руб/кВт.ч.	4,35 руб/кВт.ч.
Новосибирск	2,68 руб/кВт.ч.	2,68 руб/кВт.ч.
Омск	2,84 руб/кВт.ч.	4,06 руб/кВт.ч.
Пермь	2,96 руб/кВт.ч.	4,13 руб/кВт.ч.
Ростов-на-Дону	3,87 руб/кВт.ч.	5,53 руб/кВт.ч.
Самара	2,92 руб/кВт.ч.	4,17 руб/кВт.ч.
Саратов	2,48 руб/кВт.ч.	3,55 руб/кВт.ч.
Тольятти	2,84 руб/кВт.ч.	4,06 руб/кВт.ч.
Тюмень	2,02 руб/кВт.ч.	2,87 руб/кВт.ч.
Ульяновск	2,64 руб/кВт.ч.	3,77 руб/кВт.ч.
Уфа	2,22 руб/кВт.ч.	3,17 руб/кВт.ч.
Хабаровск	3,19 руб/кВт.ч.	4,55 руб/кВт.ч.
Челябинск	2,27 руб/кВт.ч.	3,25 руб/кВт.ч.

* тарифы на электроэнергию в пределах социальной нормы потребления.

Действуют следующие усредненные ставки на поставку электроэнергии в городах России:

• Стоимость 1 кВт с электроплитами в городах России находится в пределах от 1 руб. до 4 рублей.
• Стоимость 1 кВт с газовыми плитами колеблется от 1 руб. до 5,5 рублей.

Приведенная выше информация позволяет сделать вывод, что гражданам РФ все же придется платить за электроэнергию больше, но наибольший рост тарифов на 2,4% произошел только с 01.07.2019г.

Социальная норма потребления электричества и действующие тарифы

Обратите внимание, что в ближайший период тарифы на электрическую энергию станут еще более путаными. Причиной тому станет введение социальной нормы потребления электроэнергии. Суть здесь заключается в том, что заранее установленное количество электрической энергии домохозяйство имеет возможность получать по социальному («сниженному») тарифу, а все, что будет потреблено свыше установленной нормы

Будет необходимо оплатить по тарифу, который выше на 30%

Суть здесь заключается в том, что заранее установленное количество электрической энергии домохозяйство имеет возможность получать по социальному («сниженному») тарифу, а все, что будет потреблено свыше установленной нормы. Будет необходимо оплатить по тарифу, который выше на 30%.

Это означает, что будет наблюдаться удвоение градации тарифов, а именно: если в настоящий момент для населения сельской местности существует единый одноставочный тариф на электроэнергию, то после нововведения социальной нормы таких тарифов станет уже 2 (в пределе социальной нормы и превышающие ее).

Важным является еще и тот момент, что социальная норма имеет четкую привязку к количеству жильцов, которые официально зарегистрированы и проживают на данной жилплощади. Теперь абонентам придется не только подсчитывать сумму оплаты за электроэнергию путем умножения потребленных кВт.ч. на действующий тариф, но и вычислять исходя из числа зарегистрированных жильцов, какая часть электроэнергии входит в норму социальную, а какая уже превышает ее.

Недопустимые ошибки при покупке

Самыми распространенными ошибками при выборе и покупке вводного автоматического выключателя являются незнание принципов его работы и выбор номинала автомата ниже или выше требуемого значения. Если выбрать автомат ниже номиналом, то возможно ложное срабатывание защиты и отключение всей квартиры из-за одного прибора. При выборе номинала выше необходимого значения, он может сработать уже после того, как изоляция проводов, либо устройства внутри электрощитка перегреются и начнут плавиться или гореть.

Также находятся «профессионалы», которые подключают вместо двухполюсника два однополюсных автомата, не зная  о том, что это нарушает требования электробезопасности и ПУЭ запрещает такое подключение.

Если есть сомнения в выборе и монтаже такого прибора, стоит обратиться к профессиональному электрику и быть спокойным за правильный выбор и безопасный монтаж.

Чем отличается УЗО от дифавтомата

Как правильно подобрать УЗО для квартиры или частного дома

Как выбрать автоматический выключатель по мощности и току нагрузки?

Схема подключения УЗО и автоматов в щитке

Что такое дифференциальный автомат?

Что такое реле напряжения и для чего оно нужно в квартире

Основные правила расчета параметров

Следует определиться, какие автоматы ставить в квартиру и как правильно провести расчеты для выбора подходящей модели.

Существует два основных правила расчета параметров автоматических выключателей:

Номинальный ток должен незначительно превышать показатели допустимой мощности конкретной линии при максимальной нагрузке. Обеспечить максимальную нагрузку на линию достаточно просто, необходимо одновременно включить всю бытовую технику, осветительные и электрические приборы. Если пренебречь этим правилом, автомат будет непрерывно выключаться.
Чтобы не допустить перегрева жил проводов, должен быть предел по максимальным показателям тока. В противном случае по отношению к электропроводке автомат не выполнит своей защитной функции

Стоит обратить внимание на одну распространенную ошибку при выборе автомата – «главное, чтобы не меньше по току». Такой подход приведет к тому, что автомат не будет срабатывать даже в тот момент, когда проводка будет гореть.

Допустимые пределы нагрузки тока для электропроводки в квартире указаны в таблице ПУЭ (для кабелей с медными жилами):

Сечение жилы	Сила тока для проложенных проводов
Открыто	В одной трубе
Один трехжильный	Один двухжильный	Четыре одножильных	Три одножильных	Два одножильных
0,5	11	–	–	–	–	–
0,75	15	–	–	–	–	–
1	17	14	15	14	15	16
1,2	14,5	16	15	16	18	20
1,5	23	15	18	16	17	19
2	26	19	23	20	22	24
2,5	30	21	25	25	25	27
3	34	24	28	26	28	32
4	41	27	32	30	35	38
5	46	31	37	34	39	42
6	50	34	40	40	42	46
8	62	43	48	46	51	54
10	80	50	55	50	60	70

Подключение двухполюсного и трёхполюсного автоматов

Принцип подключения двухполюсного и трёхполюсного автоматов точно такой же, как и в случае с однофазным пакетником. И если возник вопрос как подключить трёхфазный автомат, то следует выполнить все те операции, которые проводились с аппаратом, рассчитанным на однофазную сеть.

Точно также зачистить провода, обжать их с помощью наконечников и пресса и установить каждый провод на соответствующую неподвижную клемму, а потом зажать винтовым зажимом. Если трёхполюсный автомат монтируется на производстве где планируется дальнейшее подключение асинхронных или синхронных двигателей, то после монтажа следует проверить чередование фаз, применяя специальный прибор – фазоуказатель. Если фазы будут перепутаны, то двигатель начнёт вращение в противоположную сторону.

Если вы не знаете, как подключить двухполюсный автомат, то принцип его подключения такой же, как и при установке УЗО. Предусмотрены штатные места для подключённого фазного и нулевого проводов.

Сразу следует уточнить, что цена на монтаж однополюсных, двухполюсных и трёхфазных автоматических выключателей в Москве разная. Поэтому надо учитывать типы коммутационной аппаратуры, которая будет в будущем установлена в щитке.

Для чего необходим расчет кабеля

В вопросе выбора сечения проводов нельзя следовать принципу «на глаз». Протекая по проводам, ток нагревает их. Чем выше сила тока, тем сильнее происходит нагрев. Эту взаимосвязь легко доказать парой формул. Первая из них определяет активную силу тока:

где I – сила тока, U – напряжение, R – сопротивление.

Из формулы видно: чем больше сопротивление, тем больше будет выделяться тепла, т. е. тем сильнее проводник будет нагреваться. Сопротивление определяют по формуле:

R = ρ · L/S (2),

где ρ – удельное сопротивление, L – длина проводника, S – площадь его поперечного сечения.

Чем меньше площадь поперечного сечения проводника, тем выше его сопротивление, а значит выше и активная мощность, которая говорит о более сильном нагреве. Исходя из этого, расчет сечения необходим для обеспечения безопасности и надежности проводки, а также грамотного распределения финансов.

Каким производителям стоит доверять

Выбор автомата делают с учетом фирмы-производителя. К популярным и качественным брендам относятся: АВВ, Schneider Electric, Legrand и некоторые другие. Доступную продукцию с бюджетными ценами производят фирмы EKF, IEK, TDM и другие. В работе многие изделия ведут себя практически одинаково, поэтому не всегда следует платить лишние деньги за бренд при одинаковом качестве продукции. Изделия фирмы Schneider Electric могут стоить в 3-5 раз дороже IEK.

TDM — изделие производится в Китае двумя сериями: ВА 47-29 и ВА 47-63. ВА 47-29 имеет на корпусе насечки для пассивного охлаждения. Можно опломбировать устройство специальными заглушками, продающимися отдельно. ВА 47-63 выпускаются без охлаждающих насечек. Цена всех изделий в пределах 130 руб.

Китайская фирма “Энергия” выпускает те же серии, что и TDM, но с боковыми углублениями и индикатором включения. Серия 47-63 без индикатора и углублений на корпусе.

Продукция IEK (Китай) завоевала большую популярность покупателей, как и изделия фирм DEKraft и EKF.

КЭАЗ — завод в Курске, выпускающий изделия серий ВМ63 и ВА 47-29. В комплект выключателей входят пломбы, имеется индикация включенного состояния.

Moeller производятся в Сербии и в Австрии, являются аналогами китайских автоматов защиты, но имеют более высокое качество сборки.

Schneider Electric выпускает несколько серий продукции. Стоимость в пределах 150-180 руб. Альтернативой является продукция фирмы Legrand TX.

В России многие электрике любят продукцию компании АВВ (Германия), которая отличается высоким качеством и надежностью. Выпускается две серии: S (промышленная серия) и SH (бытовая серия). Стоят изделия 250-300 руб.
