Полный перечень инструментов электрика

Клещи токоизмерительные

Токовые клещи предназначаются для того, чтобы измерить электрический ток без необходимости разрывать цепь. Этот прибор обладает формой прищепок, которая позволяет обхватывать ими любой проводник. Таким образом легко измерить величину тока в нем.

Клещи бывают с цифровой и стрелочной индикацией.

К сведению. Есть модели, которые могут фиксировать только один вид тока (постоянный или переменный), есть те, которые измеряют все.

Элементы токовых клещей:

• магнитопровод, имеющий форму клещей;
• кнопка раскрывания;
• щуповые гнезда;
• переключатель режимов;
• дисплей;
• кнопка, при нажатии которой осуществляется фиксация результатов;
• щупы.

Алгоритм использования:

• выбрать режим;
• надавить на кнопку раскрывания;
• обхватить объект измерения;
• инструмент расположить перпендикулярно проводниковой плоскости;
• сомкнуть клещи;
• зафиксировать значение измерения.

К сведению. Ток можно измерить исключительно на одном проводнике.

Самый простой прозвонщик, это лампа с резистором

Стяжки

Очень практичными будут нейлоновые стяжки. С их помощью можно выполнить долговременный крепеж. Некоторые условия могут создавать ряд неудобств. Ими можно зафиксировать различные кабеля и провода.

Штангенциркуль с ЖК дисплеем

На одной части стяжек находится закрывающая часть, а на другой зубчики. Благодаря им, эти хомуты не раскрываются самостоятельно. Основные типы нейлоновых стяжек:

• Устойчивые к заморозкам нейлоновые стяжки, они могут выдержать резкую смену температурного режима. Их производят из особого нейлона, который не плавится при высокой температуре.
• Стяжки, которые можно открывать. Их изготавливают таким образом, что хомуты можно использовать по несколько раз;
• Также производят стяжки, которые оснащены табличкой для названия. Достаточно удобный вариант для строительных работы, чтобы записывать нужную разметку и прочее.

Как выбрать готовый комплект?

Отечественные и зарубежные производители предоставляют огромный выбор готовых комплектов электромонтажных инструментов в разной ценовой категории. Выбрать хороший набор в этом многообразии будет непросто. Выбирать такой комплект следует по нескольким параметрам.

Функции набора под конкретные задачи

Обратите внимание на функции, какой инструмент входит в набор. Если некоторая часть инструментов не понадобится при монтаже или используется нечасто – это повод присмотреться к другим наборам

Из набора нужно извлечь максимум пользы.

Качество инструмента. Когда выбор сделан, следует обратить внимание на качество инструмента: стальные элементы должны быть крепкими на вид, подвижные соединения не должны болтаться, приветствуются качественные антистатические материалы изоляции. На рукоятках не должно быть заусенцев. Качественная продукция изготавливается из высокопрочных материалов: молибденовой стали или хромованадиевых сплавов. Изучите инструкцию к набору. Обычно в ней указываются материалы изготовления.

Упаковка/транспортировка набора во время его эксплуатации. Набор может быть упакован в удобный чемодан, матерчатую упаковку с карманами, сумку или кожаный пенал. Этот фактор не стоит недооценивать, следует задуматься об удобстве транспортировки. Чемодан, кейс или ящик прослужит дольше, чем упаковка из материи. Хорошо, если набор упакован качественно, удобно и рационально. С таким набором удобно и приятно работать.

Ценовой диапазон. Дорогой набор не всегда является качественным. Следует обратить внимание на соотношение цены и качества. Набор может оказаться не оправданно дорогим или, наоборот. Обратите внимание на фирму-производителя. Не стоит переплачивать за бренд, если бюджет не позволяет этого.

Отвертка диэлектрическая

Зачастую ведение монтажных и строительных работ вызывает потребность в том, чтобы настроить силовое или электрическое оборудование. Примерами таких работ являются:

• подключить и настроить электро-счетчик;
• установить электрические розетки;
• монтировать выключатели.

Для того чтобы выполнение этих работ не было связано с высочайшим уровнем риска поражения электрическим током, производить их нужно при помощи специального инструмента, в том числе, диэдектрической отвертки.

Данный вид отвертки нужно использовать при работе в электрической сети, а также с электросиловой установкой, находящейся под напряжением.

К сведению. Основные модификации отверток подходят для работы с напряжением, не превышающим 1 кВ. Для более высокого значения требуется использование особого защитного оборудования.

На рукоятке есть сигнальная лампа

Ручка отвертки имеет покрытие из материалов, не проводящих электрический ток. Именно это позволяет использовать ее для того, чтобы завинтить гайки и вывинтить крепежи, находящиеся под напряжением.

Диэлектрическая отвертка состоит из:

• стержня и насадок, произведенных из инструментальной стали повышенной прочности;
• рукоятки, материалом доя изготовления которой служит полиэтилен или же поликарбонат, покрытый полиформальдегидом.

Эта модификация отвертки выпускается обычно в 2 видах: шлицевой и крестовой.

К сведению

Особое внимание при выборе диэлектрического инструмента, нужно обратить на типоразмер. Если не известен тот размер винта, который планируется закрутить, то лучше иметь несколько разных типоразмеров диэлектрической отвертки

Изоляция ручек обязательна при работе с напряжением

Фотоконкурс инструмент электрика

Шуруповерт прислал Сергей Панагушин из города Ижевск. Спасибо Сергей, ты как всегда в теме.

Презент за фото — 100 руб.

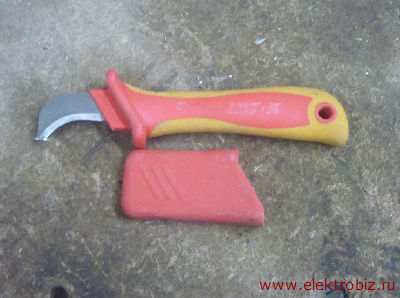

Вот этот нож для электрика мне тоже понравился:

У меня такого нет, видел у бригадира, очень удобно разделывать кабель таким ножом.

Презент за фото — 100 руб.

Такой вот электрический инструмент прислал читатель блога Сергей. Еще раз спасибо за участие, присылай номер. Тема — инструмент. Купил кстати себе новый андройд, буду теперь снова фотографировать все )))

Еще одна новость:

На блоге оставлен 222-ой комментарий. По этому поводу проводиться небольшая акция, подробности читайте здесь. На этот раз счастливчик девушка, Елена (ссылка подтверждение). Об этой девушке мне ничего не известно, но возможно она электрик, так как оставила толковый комментарий в статье про расчет сечения кабеля по мощности. Есть над чем задуматься, спасибо Елена )

Презент — 100 руб

Елена, пишите в службу поддержки свой телефон или номер кошелька. Тема — 222

Презенты буду раздавать после праздников, так как уезжаю сегодня в город Волгоград, на свадьбу к знакомым.

На этом все. Теперь в нашем с вами распоряжении есть список инструментов для электрика которые могут понадобятся при электромонтаже. Если собираетесь серьезно зарабатывать, советую покупать только качественный инструмент электрика.

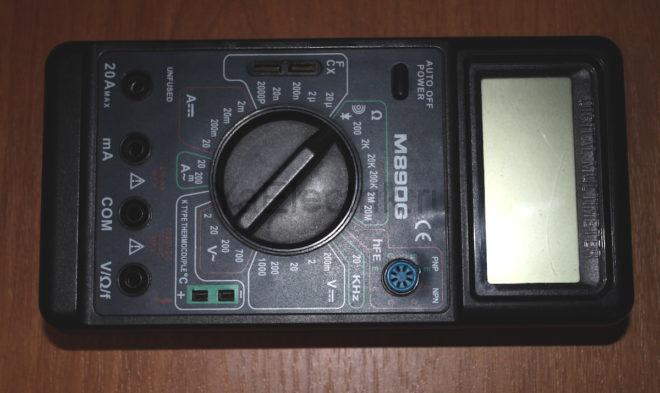

Мультиметр

Наиболее надежным прибором для измерений в электрических цепях является мультиметр. Сейчас широко используются цифровые мультиметры. Они позволяют измерить напряжение, силу тока, а также имеют возможность измерения сопротивления цепи и ее прозвонки со звуковым оповещением. Начинающим электрикам лучше приобрести недорогую модель (при выходе из строя не будет жалко). Профессиональные электрики пользуются более серьезными моделями с расширенным функционалом. Наиболее популярными являются различные модификации мультиметра M890 фирмы Mastech.

Помимо цифровых, до сих пор широко применяются аналоговые мультиметры.

Теперь поговорим об электроинструменте, который может понадобиться электромонтажнику.

Наборы электрика

Примечательно, что сейчас продаются наборы электриков, включающие все необходимые инструменты. Их можно разделить на малые, средние и большие.

• Малые наборы обычно включают два основных вида инструмента – отвертки разных типов и плоскогубцы, пассатижи, кусачки.
• Средние наборы дополнительно могут включать стриппер, измерительные приборы, изоляционные материалы.
• Большие наборы помимо полного комплекта основного инструмента часто включают еще и часть вспомогательных – шуруповерт, набор ключей, молоток, рулетку, уровень.

Все они уложены в чемоданчик, дающий возможность электрику под рукой иметь все необходимые инструменты.

В целом для электротехнических работ дома может понадобиться самый разнообразный инструмент и приспособления. Однако без основного инструмента качественно выполнить требуемые работы специалисту будет практически невозможно.

Плоскогубцы, пассатижи и т.д.

Плоскогубцы, пассатижи и кусачки – тоже один из важнейших инструментов электрика.

Плоскогубцы и пассатижи позволяют выполнить скрутку проводов, сделать нужный загиб провода, удержать его при проведении подсоединения и т. д.

Часто на губках пассатижей имеются заточенные лезвия для перекусывания провода, однако ими мало кто пользуется, поскольку качество среза кабеля пассатижами невысокое, при этом край провода получается несколько сжатым.

Для перекусывания провода лучше использовать кусачки. Их лезвия имеют определенную форму, что позволяет сделать качественный срез без сжатия краев кабеля.

Стриппер – специальный инструмент, позволяющий быстро и качественно снять изоляцию с проводов, при этом он не повреждает жилы проводки.

Его использование дает возможность проводить монтажные работы значительно быстрее.

Какая периодичность проверки электроинструмента?

Проверка электроинстурмента осуществляется путём визуального контроля и осмотра. Проверить нужно не только корпус, но и шнур, соединяющий его с источником электроэнергии

Обращать внимание необходимо на:

Целостность корпуса, это могут быть трещины и проломы.
Питающий кабель, там не должно быть видимых пересыханий, повреждений, перетираний, а также следов подгорания и нагрева

Особое внимание стоит обращать и проверить места входа электрического шнура в корпус и к вилке.
Осматривается и проверяется на целостность вилка и её контактная часть, которая будет включаться в сеть.. Проверка должна выполняться перед началом работы, и перед включением после перехода на другое рабочее место

Естественно, профессиональная лабораторная поверка выполняется только на крупных предприятиях и фирмах, в бытовых условиях работнику хотя бы перед работой стоит внимательно осмотреть взятый в руки электроинструмент

Проверка должна выполняться перед началом работы, и перед включением после перехода на другое рабочее место. Естественно, профессиональная лабораторная поверка выполняется только на крупных предприятиях и фирмах, в бытовых условиях работнику хотя бы перед работой стоит внимательно осмотреть взятый в руки электроинструмент.

Если говорить о том, какие сроки поверки электроинструмента, то согласно существующим нормативным правилам периодическая поверка инструмента должна быть не реже чем через каждый год, а проверять электроинструмент необходимо, как указывалось ранее, перед каждым его применением. Если ручное электрооборудование используется в экстремальных климатических и производственных условиях, то рекомендуется проверять его мегаомметром хотя бы раз в 10 дней.

Электрический инструмент

Ручных инструментов для электромонтажных работ недостаточно для проведения монтажа. Инструмент для электрика включает в себя ряд электрических приспособлений. Ударная дрель заменяет перфоратор, но функций у нее меньше. Она способна заменить шуруповерт, но пользоваться ею длительное время не рекомендуется.

УШМ — углошлифовальная машинка, или болгарка, способна выполнять разные функции: распиливать кирпич, камень, металл, шлифовать поверхности.

Перечисленные изделия являются минимальным набором инструментов для работ, без которых невозможно добиться эффективности. Штробы делают зубилом и молотком, но это занимает много времени и сил.

Популярные производители

Электромонтажные инструменты представлены огромным числом известных мировых производителей, а также менее известных фирм-изготовителей. Одни занимаются изготовлением дорогих профессиональных инструментов, другие – производством инструмента для решения несложных электромонтажных задач.

«Дело техники» – это отечественный производитель недорогого ручного универсального инструмента из Москвы, отвечающего всем современным стандартам. На предприятии в лабораторных условиях проводятся испытания и контроль качества. Приятно удивит цена. На продукцию распространяется гарантия.

Pro’sKit – это очень популярная, известная во всем мире тайваньская фирма. Ведущие европейские страны признали продукцию Pro’sKit лучшей по соотношению цены и качества. Продукция соответствует европейским требованиям стандартов качества, а также сертифицирована в России. Она представлена широким ассортиментом ручного и электромонтажного инструмента, линейкой контрольно-измерительных приборов и массой прочих инструментов, приборов и вспомогательного оборудования.

Knipex – это известный немецкий изготовитель дорогого электромонтажного инструмента. Уникальная конструкция, рассчитанная на очень большие нагрузки – все изделия этого производителя имеют высшую оценку качества и надежности

Большое внимание производитель уделяет эргономике. Многофункциональный, универсальный инструмент понравится как профессионалу, так и любителю

Обзор набора инструментов для электрика смотрите далее.

Индикаторные отвертки

Основное предназначение этого устройства — тестирование наличия или отсутствия работающей фазы в электрической сети.

Эта отвертка позволяет быстрее произвести ремонт в электро цепи.

Плоская индикаторная отвертка

Такой вид отвертки должен быть даже у начинающего электрика. При прикосновении фазного провода включается сигнальная лампочка, при соединении нулевого провода она не реагирует.

Перед работой нужно коснуться пальцами индикатора на ручке устройства (в основном он находится в ее торце). Также выпускаются трехфазные индикаторы. Они оснащены четырьмя клеммами.

При верном подсоединении фазных проводов диск индикатора работает в направлении, отмеченным стрелкой.

Разные типы и размеры отверток

В основном почти все модели отверток имеют рукоятку следующего типа: конец с широким круглым «затылком» без острых углов, около стержня — узкий промежуток. Ее длина в основном увеличивается пропорционально размерам инструмента. У небольших видов с коротким стержнем, которые используются для работы в труднодоступном пространстве, ручка по форме похожа на шарообразную. Круглая рукоятка предназначена для того, чтобы отвертка не падала со столов или других поверхностей. Для повышения сцепления с рукой поверхность ручки, обрабатывают резиной.

Шуруповерт фирмы BOSCH

При подборе отвертки необходимо взять ее и попробовать покрутить. Если инструмент подходит, то он будет приятно лежать в ладони. Приобретая дешевый инструмент, обязательно необходимо осмотреть торец ручки. Он всегда гладкий, без выпуклостей.

Виды отверток и их предназначения:

Модель отвертки
Описание
Плоская
Ее также еще называют прямошлицевой, потому что вид ее рабочей части похож на плоскую лопатку. Она используется для работы с винтами, их можно встретить в (креплении розеток, дверных петель, простых полок и других элементов). Данная отвертка постоянно используется в быту.
Крестовая
Рабочая сторона похожа на конусообразный вид, имеет четыре грани в виде креста. Благодаря такой модели получается много мест соприкосновения, а рабочий контакт повышается почти втроем, по сравнению с моделью, указанной выше

Получается прочно затянуть крепеж, что достаточно важно, потому что такая отвертка часто используется в ремонте машин или техники.
Звездообразная
Рабочая часть имеет сечение в виде шестиконечной звездочки. Крепеж с таким наконечником применяется при сборке мобильных телефонов и другой техники, потому сфера применения этой модели очень узкая.

Кончик крестовой отвертки

Диэлектрические перчатки

Существует большое количество разновидностей средств защиты при работе с электричеством. Средства защиты используют как на руках, так и ногах электромонтера. Особенно в тех случаях, когда проводятся работы под высоким напряжением. В таком случае используют диэлектрические перчатки, разработанные по государственному общесоюзному стандарту (ГОСТ) или технологиям зарубежных коллег.

Набор электромонтажника хорошо помогает при работе

Диэлектрические перчатки изготовлены из резины с повышенной электропрочностью. Модели для электрика изготавливают из высококачественного каучука, в соответствии с техническими требованиями к материалам для защиты рук. Реже используют латексные или силиконовые составляющие.

Руки находятся под самым большим воздействием при работе с ручным электроинструментом

Все изделия должны быть надежными и устойчивыми к разрывам и образованию потертостей.

Электропрочные перчатки используются в качестве основного и дополнительного средства защита в зависимости от напряжения в электропроводке.

СИЗ для рук обязательно к исполнению

Перчатки маркируются: «Эв» или «Эн». Изделия с указанием «Эв» используют, как основное средство защиты при работе с напряжением в установке более 1000 вольт. Модели с маркировкой «Эн» с электросетью ниже 1 кВ. Также диэлектрические перчатки на производственных работах подразделяются на классы в зависимости от уровня напряжения. Всего их выделено шесть:

• «00» — 500В;
• «0» — 1000В;
• «1» — 7500В;
• «2» — 17000В;
• «3» — 26500В;
• «4» — 36000В.

К сведению. Класс «00» в соответствии с ГОСТом позволяет работать в бытовых условиях при низком напряжении. Чем выше классификация, тем более значительны мощности.

Выбор перчаток должен быть правильным и соответствовать размеру руки, чтобы работать в них было удобно и свободно

К каждой паре в комплекте идёт технический паспорт с указанием основных параметров, на которые обязательно следует обратить внимание. В работе с высоким напряжением, необходимо использовать только перчатки, выполненные из двух слоёв высокопрочной резины

Перед использованием необходимо осмотреть на наличие проколов, порезов, спайки швов если они имеются. После проведения работ необходимо промыть и очистить от загрязнений, и обязательно просушить до начала предстоящей смены.

Каждая партия перчаток имеет свой срок годности, который указывается на упаковке или в сертификате качества

Стоит обращать на это внимание при покупке

Электрики должны работать с винтами соответствующим инструментарием

Ручной инструмент

Из ручных инструментов электрику необходимы различные отвертки, плоскогубцы, стриппер, кусачки, монтерский нож для снятия изоляции, молоток и зубило.

Отвертки

Отвертки необходимы электрику для откручивания или закручивания различных винтов, шурупов или саморезов, применяемых в монтажных коробах, клеммных колодках, электрических патронах, розетках, выключателях и т.д.

К сведению. Набор отверток, необходимый для электрика, подбирается с учетом таких характеристик данного ручного инструмента, как форма и размер наконечника.

Форма и размеры наконечника

Для проведения электромонтажных работ используют отвертки с наконечниками следующих форм и размеров:

• Плоская с шириной наконечника 3,0; 4,0 и 5,0 мм;
• Крестообразная со шлицами без насечек (PH) с шириной наконечника 1 и 2 мм;
• Крестообразная со шлицами, имеющими насечки (PZ), с шириной наконечника 1 и 2 мм.

Отвертки с наконечниками в виде шестигранника, звезды в электромонтажных работах применяются реже, нежели описанные выше.

Динамометрическая отвертка

Данная отвертка используется в тех случаях, когда необходимо зажать резьбовое соединение с определённым усилием.

Состоит такая отвертка из прочного корпуса с расположенной в нем пружиной, регулировочной рукояти, фиксирующего штифта. Контроль усилия затяжки на динамометрической отвертке производится при помощи расположенной на корпусе измерительной шкалы. Для удобства работы с отдельными профилями закручиваемых винтов такой инструмент комплектуется различными по форме и размерам насадками.

Плоскогубцы, пассатижи, круглогубцы

Плоскогубцы и пассатижи необходимы электрику для захвата и скручивания медных, алюминиевых жил приводов или кабелей. Пассатижи также оснащены специальными бокорезами, при помощи которых можно обрезать жилы до нужной длины.

Плоскогубцы

Круглогубцы, в отличие от двух предыдущих инструментов, предназначены для сгибания концов жил приводов или кабелей в виде колец различного диаметра. Необходима такая операция при креплении жил к различным медным токопроводящим поверхностям с помощью винтов или болтов.

Стрипперы для снятия изоляции

Стриппер – инструмент для электромонтажных работ, используемый для снятия изоляции с различных по толщине и свойствам одно,- и многожильных проводников: кабелей, установочных проводов. Наиболее распространённый среди электриков автоматический ручной стриппер состоит из рычажного механизма двух подвижных губок (подрезающей и удерживающей), ограничителя длины и микровинта настройки.

Кусачки

Кусачки представляют собой ручной инструмент, состоящий из двух шарнирно соединенных рычагов, на каждом из которых располагается губка с режущей кромкой. Используются они для обрезки токопроводящих жил, надрезания внешней изоляции.

Монтерский нож

Монтерский нож – приспособление для снятия внешней изоляции с толстых электрических кабелей. Состоит он из короткой обрезиненной ручки, небольшого лезвия, изгибающегося на конце под прямым углом и имеющего на этом загибе небольшой пятачок – пятку, припаянную своей плоскостью к кончику лезвия.

При снятии изоляции пятка заводится в торец кабеля, после чего плавным движением вдоль него разрезает защитную оболочку.

Молоток и зубило

Такие ручные инструменты, как молоток с зубилом, используются для прокладки штроб в бетонных стенах и перекрытиях. С помощью молотка и зубила выбиваются канавки, выпиленные штроборезом или болгаркой.

Важно! Рукояти всего используемого электриками ручного инструмента в обязательном порядке должны иметь специальное покрытие из диэлектрика – мягкой и прочной резины

Такая защита при соблюдении техники безопасности максимально снизит риск поражения человека электрическим током в случае работы на не обесточенном по неосторожности или невнимательности участке цепи

Электроинструмент

• сверлить отверстия практически в любых материалах;
• высверливать гнезда под розетки, включатели и распаечные коробки диаметром до 65 мм;
• делать штробы.

При выборе перфоратора очень важно обратить внимание на его патрон. К примеру, патрон SDS может зажимать бур, хвостовик которого имеет максимальный диаметр 10 мм. SDS Max зажимает хвостовик диаметром до 18 мм

SDS Max зажимает хвостовик диаметром до 18 мм.

Что касается лопаток, то их несколько видов: широкая, узкая, скругленная – они используются для выборки бетона. А заостренная (пика) – для долбления.

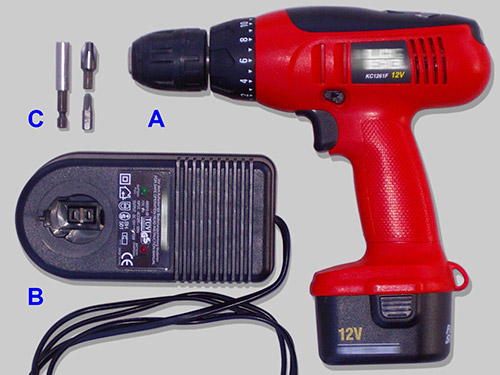

Второй в списке электрических инструментов электрика – это шуруповерт. В основном его используют при сборке распределительного щита. В остальных случаях пользуются отвертками.

И третий – это штроборез. Он намного эффективнее перфоратора. С ним процесс штробления происходит в несколько раз быстрее, сами штробы получаются аккуратными. Правда, стоит этот прибор недешево.

Дрель с разными насадками и сверлами

Прежде всего – это дрель с различными насадками и сверлами. В некоторых случаях можно обойтись и шуруповертом, но далеко не всегда. Кроме дрели часто может потребоваться перфоратор. Он отлично подходит для сверления отверстий в камне, долбления штробов, а также для вырезания крупных отверстий под розетки, выключатели и распаечные коробки.

Иногда электрики используют в своей работе молоток и долото (зубило). Но при современном развитии ручного электроинструмента и его большом выборе лучше пользоваться перфоратором, так как долбить зубилом штробы очень долго и утомительно. Для долбления нельзя использовать стамески (по конструктивным соображениям). Стамески предназначены для чистовой обработки без использования молотка.

Штангенциркуль

Штангенциркуль приобрел популярность как в быту, так и в строительных работах. Считается измерительным инструментом. При помощи этого измерителя можно точно определить внешние и внутренние диаметры (в данном случае, провода).

Цифровые модели легче в использовании, но и дороже

Точность измерения очень высокая. В составе устройства, кроме двух губок, измеряющих внутреннюю и верхнюю размерность, есть еще один элемент, определяющий глубину (называется глубиномером).

К сведению. В тех моделях, в которых используется уже жидкокристаллический дисплей, цена значительно выше.

Это почти ювелирная работа

Пассатижи, плоскогубцы

Данные инструменты относятся к шарнирно-губцевым, их так же называют клещи. Все они используются для управления предметами, а также для произведения разнообразных операций. Основные отличия этим двух предметов:

• плоскогубцы — инструмент узкой специальности, пассатижи — имеют много функций;
• губы плоскогубцев — плоские, с небольшой насечкой по всей головке;
• в пассатижах плоская сторона губок немного короче, а для захвата круглых предметов они оснащены фигурными пазухами с крупной насечкой;

Бокорез диэлектрический до 1000В

• пассатижи оснащены режущими кромками, а также имеют поперечные резаки чтобы переламывать проволоки или гвозди;
• пассатижи изготавливают из более качественной и дорогой стали, высокой закалки.
