Электрика в новостройке под ключ

С чего начинать?

Если есть время на изучение разделов ГОСТ и ЕСКД, оговаривающих правила разработки электротехнической документации и используемые в электросхемах условные графические обозначения, то проектирование электроснабжения можно выполнить самостоятельно.

Но сразу подчеркнём, что пункт про лицензированного разработчика в требованиях управляющих компаний появился после неоднократных неудачных попыток согласования «кустарных» электропроектов, поэтому рекомендуем беречь своё время и деньги и заказывать проект электроснабжения квартиры у профессионалов.

Начинать разработку проекта электрики следует с осмотра объекта, которое производится с участием представителя от разработчиков и результатом которого является техническое задание.

В рамках ТЗ должна быть сформулирована следующая информация:

• категория объекта и потребность в бесперебойном питании (электросеть квартир, как правило, относится к третьей категории);
• определяется предварительное количество распределительных щитов и место их расположения;
• указывается место для установки электросчётчика (в квартире или на лестничной клетке);
• количество, точное расположение и мощность всех потребителей электроэнергии;
• структура сети освещения, с распределением на группы (основное, дополнительное);
• схема расположения розеток и выключателей.

Обратите внимание, что стационарные бытовые приборы, потребляющие более 1.5 кВт, должны быть подключены к отдельной линии электропитания, а в техническом задании выделены в отдельную группу.

Также, на этапе составления ТЗ, определяется тип электропроводки:

• в кабельных каналах по стенам («открытая»);
• скрытая в стенах;
• скрытая в полу;
• скрытая за потолочной конструкцией.

Чертежи и описание ТЗ составляются в виде эскиза, в произвольном формате.

Технология устройства электропроводки

Для начала работ потребуется схема электропроводки, на которой будут показаны места крепления розеток, выключателей, распределительных коробок, линии, по которым будут прокладываться провода. Также указываются параметры и характеристики проводки. Схема разрабатывается с учетом требований к будущей отделке помещений, так как некоторые решения при проектировании проводки, будут зависеть от материала конструкций и отделочных материалов.

https://youtube.com/watch?v=7OLwAuBexOg

Удобное расположение

Расположение электроустановочных приборов должно отвечать потребностям будущих владельцев новостройки, требованиям эргономики. При этом схема должна учитывать минимальные расстояния удаленности элементов проводки от сантехнических приборов, газопроводов. По согласованию со службами Энергонадзора возможна установка внутри квартир новостройки коммунальных щитков со счетчиками потребленной электроэнергии. Их расположение также должно быть отражено на схеме.

В соответствии со схемой, в квартирах новостройки размечают расположение будущей электропроводки, и устанавливают корпуса розеток, выключателей, распределительных коробок, распределительных щитов. Гнезда и ниши под них могут быть выполнены в стенах. При этом корпуса распределительных щитов должны быть выполнены из металла и заделаны в конструкции с использованием строительного раствора марки М150.

Прокладка проводов

Далее все розетки, выключатели и места установки осветительных приборов соединяются ПВХ трубками в соответствии со схемой подключения. Трубки эти заглубляются в конструкции стен. При этом в несущих стенах из железобетонных панелей штробление не допускается. Трубки монтируются под слоем штукатурки. По потолкам проводка выполняется в трубах, замоноличенных в железобетон перекрытия, либо проводится в пустотах плит перекрытия. Если трубы не были замоноличены в перекрытия на стадии возведения коробки здания, то они также скрываются слоем штукатурки либо за конструкциями будущих подвесных или натяжных потолков в новостройке. На каждом участке трубки должны быть целыми, без стыков.

Соединение и подключение защиты

На следующем этапе работ все будущие распределительные коробки, розетки и выключатели соединяются между собой и с местами монтажа осветительных приборов кабелями указанного в схеме типа и сечения, протягиваемыми в трубках с использованием специальных протяжек. Концы кабелей помечаются, чтобы избежать путаницы при подключении.

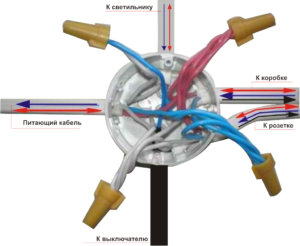

Далее производится соединение проводов в распределительных коробках. Делать соединения вне распределительных коробок, а также в установочных коробках и корпусах розеток и выключателей не допускается.

В распределительных щитах устанавливаются автоматические выключатели для защиты каждой отдельной цепи. Для цепей во влажных помещениях устанавливаются устройства защитного отключения (УЗО) или дифференциальные автоматы.

Срабатывание защиты УЗО

Самим штукатурам очень неудобно работать по стенам, которые буквально усыпаны проводами. Если отрезки проводов под выключатели и розетки еще как-то можно спрятать, скрутив их спиралью, то вот выводы под бра или полметра цельного телевизионного или интернет кабеля, которые оставляют специально для прямого подключения, никуда не уложишь.

Более того, некоторые из них могут оказаться под напряжением! Штукатурка мокрым раствором при этом может закончится весьма плачевно. Хорошо, если у вас стоит дифф.автомат или УЗО на эту линию и оно сработает.

От удара током вас это спасет, но зато появится необходимость искать данное повреждение и причину срабатывания защиты, либо ждать когда все высохнет, чтобы продолжать работу.

Комбинированный метод

Посмотрев на все это дело и сравнив результаты, некоторые начали применять комбинированный способ.

Это когда трассы прокладываются до штукатурных работ, а подрозетники и распредкоробки монтируются после. Есть еще метод, когда подрозетники ставят вместе с маяками по их уровню.

Сначала выставили маяки, по ним смонтировали все коробки и потом все загрунтовали в одной плоскости. Однако и здесь на промежуточных этапах можно столкнуться с проблемами.

Из-за того, что подрозетник не будет полностью утоплен в стене, его может начать выворачивать проходящими через него жесткими кабелями ВВГнГ. При этом выходят из ситуации кто во что горазд. Прикручивают на саморезы или дюбеля.

Отдельные мастера даже срезают заднюю стенку у распредкоробки и ставят ее с лицевой стороны, пропуская пучок проводов через входное отверстие.

Делать так не стоит. Тем самым вы нарушаете жесткость всей конструкции, не говоря уже о степенях защиты IP.

Комбинированный способ это некий усредненный вариант. Что называется ни нашим, ни вашим.

Узкопрофильные специалисты электрики его категорически отвергают, равно как и варианты ДО.

Зато строители, занимающиеся комплексным ремонтом, часто им пользуются. Большее количество выездов на объект, дополнительные согласования времени работы их не пугают. Все равно все делать им.

Этапы проведения работ по электрике в новостройках

Порядок выполнения монтажа электрики в новостройке включает в себя 3 этапа.

1-й этап (до начала отделочных работ и заливки стяжки)

1. Заключение договора на проведение электромонтажных работ.
2. Разработка и согласование проекта электросхемы.
3. Составление сметы.
4. Закупка материалов.
5. Разметка, штробление стен под провода, сверление отверстий под розетки, выключатели, укладка проводки.
6. Подготовка места для электрощитка.

3-й этап (после финишной отделки)

1. Установка розеток, выключателей, элементов освещения: люстр, встроенных светильников, бра.
2. Монтаж термостатов теплого пола.
3. Запуск и проверка электросхемы, сдача проведенных работ под ключ.

Для экономии времени и собственных средств очень важно соблюдать последовательность все трех этапов

Заказать монтаж:  +7(985) 313-92-85

Слой штукатурки

Среди профессионалов считается, что электромонтаж до штукатурных работ придумали ленивые и жадные электрики. Ленивые, потому что им гораздо проще до штукатурки как попало пробросить трассы кабелей по поверхности стен и при этом не тратить время на штробление.

Некоторые даже самоуверенно убеждают, что на этом вы существенно сэкономите, штробить данную стену ни в коем случае нельзя и приведут массу других аргументов. Однако современный монтаж предполагает расход очень большого количества кабеля и если не штробить, то в итоге все это выльется в толстый слой раствора.

Что в конечном счете обернется более существенными финансовыми затратами, нежели проход одной, двух штроб до блока подрозетника.

При этом учитывайте затраты не только на дополнительный материал (цемент, раствор), но и берите во внимание увеличение трудозатрат, а соответственно и оплату труда штукатурам. Поэтому гораздо дешевле заплатить за штробы и их последующую заделку, чем увеличивать толщину стен на несколько сантиметров

На данный момент только жадный электрик не может позволить себе купить штроборез и промышленный пылесос и работать как профессиональный электромонтажник.

Если вы только начинающий строитель и у вас действительно нет денег на дорогие и качественные модели от Хилти, Бош или DeWalt, либо вам борозды нужно сделать только в собственной квартире и более нигде, то вполне можно обойтись одной универсальной насадкой на болгарку Mechanic Air Duster.

Хотите вообще избавиться от пыли на 100% — используйте по уму бытовой пылесос и будет вам счастье.

Насадка же практически полностью заменяет профессиональный инструмент и выполняет функции отведения пыли даже без пылесоса. Ознакомиться с текущей ценой и заказать ее с доставкой на дом можно отсюда.

Цены на услуги доступные каждому

Стоимость предоставляемых услуг можно посмотреть тут. Если же требуется что-то уточнить, специалисты всегда готовы дать квалифицированный ответ по телефону +7 (909) 926-36-83.

Цены нашей компании доступные и конкурентоспособные при высоком качестве выполняемых работ. Гибкая система скидок привлекает к нам широкие массы клиентов-новоселов.

Электромонтажные работы в квартире

Как составить смету на электромонтажные работы

Электромонтажные работы в коттедже

Электромонтажные работы в загородном доме

Электрика на кухне

Полный перечень инструментов электрика для работы и требования к электромонтажному инструменту

Изменения в проекте

Если проводка в здании выполнялась в процессе строительства, всегда существует вероятность того, что владелец жилья в новостройке захочет изменить ее, ориентируясь своими соображениями о функциональности и удобстве.

Любые изменения в схеме электропроводки, касающиеся ее характеристик, считаются переустройством помещения, и должны производиться по согласованию с органами местного самоуправления на основании принятого ими решения. Это может быть изменение сечения проводов, замена автоматов, распределительного щитка, кабеля, подведение дополнительной линии питания и тому подобное.

Для этого собственник подает:

• заявление о переустройстве;
• договор купли-продажи, дарственная или другие документы, подтверждающие право на пользование квартирой;
• проект переустройства;
• технический паспорт;
• согласие всех членов семьи нанимателя;

Заключение органа по охране памятников в случае новостройки вряд ли понадобится.

Решения придется ждать дольше месяца – 45 дней. Причем может прийти как разрешение, так и отказ. Отсчет начинается со дня представления собственником всех необходимых документов. Орган, уполномоченный проводить согласование, после принятия решения, выдает или высылает подтверждающий документ в течение 3 рабочих дней.

Полученный собственником документ впоследствии будет являться основанием, дающим право на переустройство помещения.

С этого дня разрешается проводить работы по изменению электропроводки. При этом надо помнить, что новые линии и параметры прокладки будут отмечены в техническом паспорте на квартиру.

Ремонт «под ключ» и замурованная электроразводка

Получив ключи от долгожданной квартиры, не стоит спешить с ремонтом. Следует внимательно изучить электроразводку квартиры.

«От застройщика владелец получает либо совсем минимум: ввод питающего кабеля до внутриквартирного электрощита, с установленными в нем автоматом и розетками, либо минимальное количество электроточек, полагающееся для данного помещения. В этом случае качество самих электроточек будет регламентировано проектно-сметной документацией в зависимости от финансирования строительства», — пояснил руководитель производственного отдела ООО «Мой ремонт» Василий Прокопов.

Соглашаться на ремонт «под ключ» от застройщика тоже не надо спешить. С представителями компании стоит обсудить, можно ли установить то количество розеток и выключателей, которое вы хотите. Кстати, до начала ремонта собственник жилья никак не сможет повлиять на то, сколько будет у него розеток в квартире.

«Так как до момента подписания акта приемки жилого помещения в новостройке квартира является строительным объектом, все работы на котором строго регламентированы проектно-сметной документацией. Будущий владелец не может заранее оговорить количество розеток. Это можно сделать только при начале ремонтных работ», — уточнил Василий Прокопов.

Готовый проект по ремонту от строительной компании зачастую не соответствует планам владельцев квартир. Так, по словам руководителя электромонтажной бригады Михаила Нестерова, один из его клиентов, который приобрел трехкомнатную квартиру в одном из ростовских жилых комплексов, планировал установить в каждой комнате по сплит-системе, а застройщик с чистовой отделкой провел лишь один выход под систему кондиционирования.

И таких несоответствий очень много. Поэтому иногда черновая отделка будет выгоднее, чем отделка «под ключ».

Как пояснил Михаил Нестеров, некоторые застройщики экономят даже на автоматике, не говоря о создании продуманной схемы проводки. Автоматика может быстро выйти из строя, поэтому лучше сразу пригласить в жилье электрика, чтобы он оценил возможности электроснабжения и проводки.

Недочеты в электроразводке Василий Прокопов видит в том, что в квартирах не так много электроточек, которые расположены «стандартно». «У застройщика нет возможности предугадать пожелания будущих владельцев. Поэтому в большинстве случаев вся система электроснабжения квартиры в процессе ремонта переделывается под владельца квартиры», — резюмировал он.

Выполнение электромонтажных работ

Наша компания осуществляет монтаж и ремонт электрической части объектов с любым уровнем сложности. Все работы выполняются быстро и с высоким качеством.

Основные услуги, оказываемые клиентам:

• Модернизация и реконструкция систем электроснабжения, в соответствии с которыми прокладываются дополнительные линии кабелей и проводов, устанавливаются автоматические устройства, монтируются новые системы освещения.
• Проведение ремонтно-восстановительных работ. Ремонт и замена проводки, пострадавшей от перепадов напряжения и перегрузок. Устраняются все выявленные неисправности и их негативные последствия. Выполнение мероприятий по предотвращению таких поломок в процессе дальнейшей эксплуатации.
• Выполнение полной замены имеющихся электросетей. В данном случае демонтируется старая проводка, проектируется и устанавливается новая система электроснабжения от начала и до конца – под ключ. Монтируется все необходимое контрольное оборудование, подключается система освещения, бытовая техника и оборудование.

Предлагая свои услуги, представители нашей компании подробно обосновывают клиентам целесообразность выполнения тех или иных работ, разъясняют все тонкости технологических процессов. В самом начале обговаривается схема управления освещением, количество розеток и выключателей, места их установки и высота от уровня пола. Одновременно выполняются расчеты мощности нагрузок для всей сети, выбираются наиболее оптимальные варианты защитных устройств.

Электромонтажные работы можно условно разделить на два этапа. Первый этап состоит из устройства штроб в стенах, прокладки кабельных линий, установки подрозетников. Одновременно выполняется сборка электрощита и соединение проводов в распределительных коробках. Черновые работы завершаются пуском всей системы и проверкой ее работоспособности. После проведения отделки выполняется чистовая установка, в процессе которой монтируются приборы освещения, розетки и выключатели.

Квалифицированные электрики помогут выбрать наиболее приемлемый способ монтажа электропроводки. Если толщина стяжки превышает 5 см, то укладка проводов в гофрированных трубах может производиться непосредственно по полу. При более низком уровне пола кабельные линии прокладываются по потолку. Для скрытой проводки используются стены.

Составляя план проведения работ, специалисты компании учитывают время суток, выходные и праздничные дни. Монтаж, связанный с шумом проводится исключительно в рабочие дни с 10 до 19 часов. Исключение составляют новостройки, которые еще не заселены жильцами. Заказы на шумные работы в неурочное время не принимаются.

Освещение

• Щит управления освещением
• Установка люстр и светильников
• Монтаж систем освещения
• Установка люминесцентных светильников
• Установка потолочных светильников
• Освещение лофт
• Установка светильников Армстронг
• Установка светильников Грильято
• Управление светом с пульта
• Установка точечных светильников и спотов
• Установка трековых светильников
• Освещение квартиры
• Установка фонарных столбов
• Уличное освещение
• Освещение склада
• Освещение парковки и автостоянки
• Освещение дорог
• Освещение улиц в СНТ
• Уличное светодиодное освещение
• Освещение подъездов многоквартирных домов
• Утилизация ламп и светильников
• Электрика и освещение под водой
• Освещение 36 вольт
• Освещение подвалов и чердаков
• Фасадное освещение
• Освещение уличной беседки
• Архитектурное освещение
• Световое оформление гирляндами
• Подключение светодиодной ленты
• Автономное и дежурное освещение
• Управление освещением
• Техническое обслуживание освещения
• Ремонт систем освещения
• Управление освещением из нескольких мест
• Сенсорные выключатели света
• Установка проходных выключателей
• Установка импульсного реле
• Подключение электродвигателей
• Подключение магнитного пускателя
• Подключение реле времени
• Подключение реле температуры

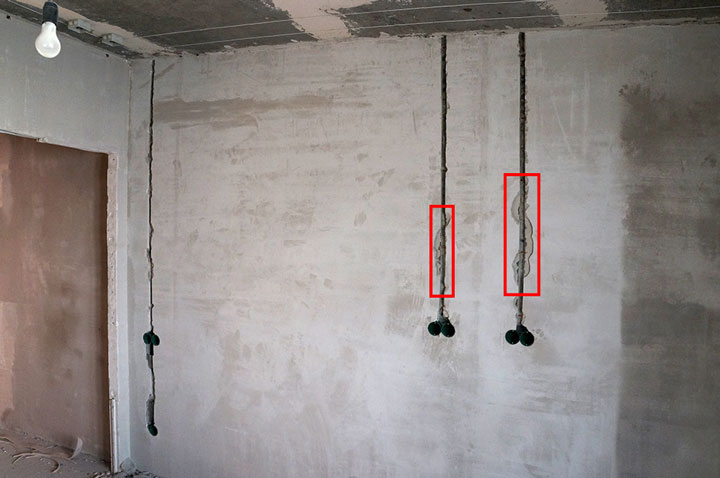

Окисление мест соединений проводов

При штукатурке используется огромное количество воды. И если электрику делать до, то влага вполне может добраться до мест соединения жил медных кабелей в подрозетниках. Впоследствии это приведет к окислению и разрушению контактов, и может закончится их выгоранием.

Способов заглушить распредкоробку, чтобы туда не попала влага и мокрый раствор, существует множество, но не все они помогают.

Самый дешевый и доступный — это заклеивание обыкновенным малярным скотчем.

Еще один простой метод – изготовление заглушки из картонных коробок. Берете коронку под диаметр подрозетника и нарезаете себе столько закрывашек, сколько необходимо.

В сам подрозетник при этом лучше вставлять сразу по 2 штуки. Можно таких заглушек наделать и из сэндвич панелей.

Выбор электроустановочных изделий и проводов

Зачастую этому вопросу уделяют недостаточно внимания, в связи с чем, розетки и выключатели выгорают, а проводка плавится.

Теперь, чтобы наша электрическая проводка и новостройка в целом прослужили долго, нам необходимо правильно выбрать электроустановочные изделия и провода:

Выбираем выключатель освещения	Начнем с выбора выключателей. В первую очередь нас интересует номинальный ток этих устройств. Он должен быть выше того, который мы считали для суммы светильников каждого присоединения. Выключатели бывают на 6 и 10А. Если у вас планируется установка диодных или люминесцентных ламп, то обычно хватает 6А. Если же используется более затратные лампы, то может потребоваться выключатель на 10А.
Выбираем розетку	При выборе розеток, нас так же интересует их номинальный ток. Он может быть 6, 10, 16 и 25А. Выбор следует осуществлять исходя из номинального тока самого мощного устройства, которое может быть подключено к розетке. Этот параметр мы так же уже просчитывали, и он не должен вызвать у вас вопросов.
Для проводки в квартире выбираем трехжильный провод	Теперь подходим к выбору проводов. Согласно табл. 7.1.1 ПУЭ минимально допустимое сечение медного провода для групповых линий составляет 1,5 мм2. Если опираться на таблицу 1.3.4 ПУЭ этого вполне достаточно для тока, не превышающего 16А. А он не будет превышать этого значения, так как номинальный ток группового автомата 16А и при превышении этого значения он отключится. Если вы хотите большей надежности можно взять провод на один или два пункта выше – это 2,0 или 2,5 мм2 соответственно. Но это уже ваше дело. Качественного провода в 1,5 мм2 для тока в 16А вполне хватит
Таблица выбора сечения проводов по ПУЭ	Теперь, что касается проводов, отходящих от группового провода к отдельным электроприемникам. Их можно выбрать по табл. 1.3.4 ПУЭ исходя из номинального тока этого устройства. Но я бы советовал не заморачиваться, и выполнить всю проводку проводом одного сечения. Это упростит работу, а экономия на сечении провода не такая уж и существенная.
Автомат УЗО на ток утечки в 30мА	Это все обязательное электрооборудование, которое вам потребуется, но кроме него, есть еще целый ряд приборов, который не является обязательным, но рекомендуемы. В первую очередь это автоматы УЗО. Они обеспечивают защиту человека от поражения электрическим током при прикосновении к поврежденному электрооборудованию. Согласно норм ПУЭ ток утечки у таких устройств для жилых помещений должен быть не более 30мА.
Розетка с УЗО	Хотя автомат УЗО может быть и обязательным для установки. Если у вас планируется розетка в ванной комнате, то для этой группы такое защитное устройство обязательно. Хотя можно обойтись и без него. Сейчас существуют розетки со встроенным автоматом УЗО, которые позволят обойтись и без группового автомата.
Ограничитель перенапряжения	Но УЗО это далеко не все защитные устройства. Еще существуют так называемые ограничители перенапряжения. Они отключат питание всех групп при увеличении или снижении напряжения до заданной величины. Это снизит вероятность поломки электрооборудования.

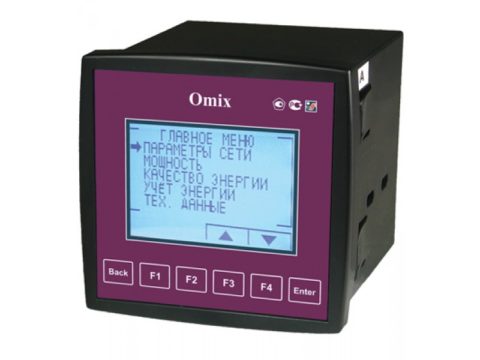

Контролер качества электроэнергии	Еще одним необязательным, но рекомендуемым к установке, является контролер качества электроэнергии. Он фиксирует и записывает любые колебания и отклонения в сети. Но если вы планируете с этими данными потом обратиться в суд для возмещения ущерба, то такое устройство должно быть обязательно сертифицировано в нашей стране.

Стоимость электромонтажа в новостройках

Наша компания выполняет полный перечень услуг по электромонтажу в новостройках, начиная от установки розеток, выключателей, подключения осветительного оборудования, и заканчивая прокладкой новой электросхемы во всей квартире. При этом цены на проведение работ у нас среднерыночные по Москве и Московской области.

Количество комнат в новостройке	тысяч рублей
1- комнатная	от 20 до 35
2-х комнатная	от 30 до 45
3-х комнатная	от 40 до 60
4-х комнатная	от 50 до 70

Для постоянных клиентов предусмотрена гибкая система скидок

Расценки на отдельные виды  монтажа в новостройках	ед. изм	цена, руб.
Штробление стен гипсовых	м/п	200
Штробление стен кирпичных	м/п	250
Штробление стен бетонных	м/п	300
Штробление потолка	м/п	550
Цены на монтаж электропроводки в новостройках
Прокладка кабеля в штробе сечением до 4 мм	м/п	35
Прокладка кабеля в штробе сечением более 4 мм	м/п	60
Прокладка кабеля в кабель канале сечением до 4 мм	м/п	15
Прокладка кабеля в кабель канале сечением более 4 мм	м/п	65
Протяжка кабеля в гофре	м/п	15
Монтаж короба (кабель канала) электрического	м/п	110
Прокладка гофры без крепления	м/п	60
Прокладка гофры под клипсу (дерево)	м/п	70
Прокладка гофры под клипсу (кирпич)	м/п	85
Прокладка гофры под клипсу (бетон)	м/п	100
Монтаж слаботочных проводов (телефон, интернет, телевизионный кабель)	м/п	35

Нормативные документы

Создание проекта и монтаж электропроводки в новостройке осуществляется в строгом соответствии с требованиями норм, отмеченных в документации. Основными документами являются:

1. Свод правил по проектированию и строительству СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий
2. Правила устройства электроустановок (ПУЭ).

Последние редакции ПУЭ требуют, чтобы проводка, выполняемая скрытым способом в строящихся зданиях, обязательно была заменяемой, поэтому ее прокладка проводится в специальных электротехнических трубах из поливинилхлорида (ПВХ), которые заделываются в строительные конструкции.
В новостройках работы эти производятся сразу после возведения конструкции зданий и закрытия проемов. Очень часто они проходят параллельно с работами по устройству отопления.

Исполнительная документация

После устройства проводки в новостройке обязательно нужно составить исполнительскую документацию, отражающую расположение электропроводки по квартире. Когда собственник квартиры будет устанавливать мебель, предметы интерьера, проводить дополнительные коммуникации, делать отверстия в стенах, он должен знать расположение проводов. В противном случае их можно повредить, а ремонт потребует существенных затрат времени и денег.

Такая документация выполняется в виде актов на производство скрытых работ, составления схем, использования фотографий, изображающих элементы электропроводки до оштукатуривания.

Дополнительно к этому в распределительном щите маркируются и подписываются все автоматы и УЗО по назначению цепей, защищаемых ими.
Сведения, которые указаны в исполнительской документации впоследствии будут использованы при оформлении технического паспорта жилого помещения (квартиры).

Но не всегда существующий проект удовлетворяет собственника квартиры в новостройке. Владелец может быть недоволен качеством работ, надежностью прокладки, расположением счетчика или распределительного щитка. В этом случае возникает необходимость изменить электропроводку.

Электрика до штукатурки — плюсы

А есть ли доводы за то, чтобы делать всю проводку до штукатурных работ? Конечно есть, но их не так много. Отдельные мастера приводят не совсем корректное сравнение с прокладкой электропроводов по полу и последующей заливкой стяжки.

Обосновывая это тем, что при монтаже кабеля в полу, вы же не штробите стяжку, чтобы уложить туда провода в гофре. Соответственно к стенам должен быть аналогичный подход.

Мы рассмотрим несколько иные доводы.

армирование стен сеткой

В некоторых ситуациях при штукатурных работах для предотвращения образования трещин, применяют армирование специальной сеткой.

Так вот, при штроблении вы всю эту сетку просто-напросто порежете на куски. И вся работа проделанная до этого, грубо говоря пойдет “коту под хвост”.

нормативы СНиП

Ни в одном издании ПУЭ на сегодняшний день, нет четких указаний как должно быть правильно, и можно ли делать проводку после штукатурки или лучше до этого. Однако не так давно вышел обновленный свод правил, непосредственно затрагивающий штукатурные работы.

В нем говорится, что на момент начала отделочных работ, электрика и сантехника должны быть уже выполнены, опробованы, проверены и должны нормально работать. Получается, что с точки зрения строительных нормативов, наиболее правильно делать электрику до штукатурки.

Вот этот свод правил СП 71.13330.2017 (скачать) и п.7.1.5 из него:

Однако, во-первых не стоит забывать, что все подобные СП носят больше рекомендательный характер и даже здесь нет четкого запрета делать именно так, а не иначе.

Во-вторых, можно придраться в формулировке п.7.1.5 к такому понятию как ”отделочные работы”. Не совсем понятно входит ли сюда непосредственно штукатурка или здесь подразумевается вся работа после – шпаклевка, малярка.

Поэтому, если вы в итоге не нарушаете конечного качества, то и здесь можно отступить от этих рекомендаций.

выравнивание стен

Еще один довод в пользу работ ДО – неровность стен. Штукатурка имеет определенную фракцию, т.е. минимальную толщину и при закладывании уже готовой штробы, вы практически никогда не получите идеальную поверхность. Отсюда и возникает ”читаемость трасс”.

Если же вам нужен результат близкий к первоначальной стене (до штробления), это приведет к дополнительной шпаклевке, грунтовке, шлифовке. И эта работа по доведению поверхности до идеального состояния, может быть весьма трудоемкой и затратной в финансовом плане.

А еще при нарезании штроб под кабель, эти самые борозды приходится вычищать перфоратором, либо зубилом. В результате не нужной вибрации в близлежащих местах, начинает отслаиваться или трескаться чистовой слой.

И это накладывает еще больше ответственности для электриков на данный вид работ.

Воздушный ввод кабеля

Подключение электричества к дачному дому от столба можно произвести с помощью воздушного ввода. Данный способ подразумевает натяжение кабеля от ЛЭП до щитка с помощью анкерных болтов на опоре. Ввод провода нужно делать не ниже, чем на 2 м 75 см над землёй, а при недостаточной высоте конструкции используются специальные стойки из труб. Она может быть изогнутой («гусак») или прямой.

Если высота дома соответствует нормам, то на стене устанавливается щиток с устройством защитного отключения. Пространство от столба до места ввода должно составлять до 10 м. Если оно больше, то требуется установить дополнительную опору, которая будет вмонтирована на промежутке до 15 м от линии электропередач.

Отвод от столба делается проводом с сердечником из меди и с сечением от 4 мм² (длина до 10 м) до 6 мм² (от 10 до 15 м) и 10 мм² при длине кабеля больше 25 м. Если сердцевина провода состоит из алюминия, то её диаметр должен составлять не меньше 16 мм. Если для ввода электричества в дом используется СИП, то для его подключения требуется специальная арматура и изолятор из стекла, полимера или фарфора.


Видео описание

Как производится прокладка вводного кабеля по воздушным линиям, показано в видео:

Первая нужна для защиты кабеля от схода снега или падения дерева. При этих происшествиях арматура ломается, но кабель остаётся целым. Изолятор требуется для защиты перемычек, так как из-за жёсткости СИП его нельзя напрямую подключить к щитку. Для этого к нему крепится более мягкий кабель. Также при соединении алюминиевых и медных проводов запрещается производить скрутку. Для этого все перемычки требуется делать из клеммных коробок, а для их защиты использовать изоляторы.

При натяжении кабеля следует учесть, что его высота над пешеходной зоной должна составлять не меньше 3,5 м, а над проезжей частью требуется расстояние до земли от 5 м. Силу натяжения требуется регулировать с помощью динамометра. Преимущество воздушной прокладки в том, что требуется мало ресурсов для подключения кабеля, а также есть возможность быстрой замены провода.

Недостатком такого ввода является то, что электропроводка открыта и может подвергаться повреждению деревьями, погодными условиями или другими механическими способами. Также висящие провода препятствуют подъезду крупногабаритного транспорта (автокраны, автовышки, пожарные машины).


Провод проложен по воздушным линиямИсточник samelectrik.ru

Расчёт кабеля

Требуется знать какое сечение нужно для 15 кВт и 380 для ввода в дом, так как при алюминиевом и медном сердечнике оно имеет разные характеристики, а также отличается при разном способе подключения. Для открытого введения при напряжении в 380 В и мощности в 15 кВт требуется медная жила с сечением от 4 мм², и способная выдержать силу тока от 41 А, а для алюминиевого провода – от 10 мм² и силой тока от 60 А.

Для проложенных в трубе кабелей медные жилы должны иметь сечение от 10 мм², а для алюминиевых – от 16 мм². Длина кабеля зависит от расстояния места ввода до столба, а также наличия дополнительных креплений или подпорок.


В первую очередь провод подводят к счётчику электроэнергииИсточник i.ytimg.com

Коротко о главном

Кабель для прокладки в земле на 15 кВт мощности сети нужно брать с защитой или прокладывать его в трубе. Сечение такого провода должно составлять от 10 мм².

Кабели бывают для воздушного и подземного размещения.

Проводить кабель через стену нужно в металлической трубе под небольшим наклоном.

Сечение кабеля напрямую зависит от способа его ввода, а также материала из которого он изготовлен.

Для сети в 15 кВт с напряжением в 380 В требуется устанавливать дополнительный трёхполосный автомат.
