Гофрированная труба для прокладки кабелей и проводов

Пластиковые или металлические? — вот в чем вопрос

Выбор зависит от того, какую проводку и в каких условиях Вы планируете выполнять. И также требует опираться на нормативы, прописанные в ПУЭ. Но это общие слова, потому сразу перейду к конкретике.

Металлические трубы практически не применяются в электромонтаже

И это первое, что Вам нужно знать. Трубы из нержавеющей или оцинкованной стали, алюминия, латуни в продаже встречаются все реже, они становятся гораздо менее востребованы и уходят в прошлое. В основном из-за невозможности конкурировать по стоимости с пластиковыми аналогами при тех же примерно эксплуатационных характеристиках.

Где не обойтись без металлорукавов, так это при монтаже электросетей в пожароопасных зонах: как внутри, так и вне помещений (ПУЭ, глава 7.4 «Электроустановки в пожароопасных зонах»).

В деревянном здании для электромонтажа требуется оцинкованный металлорукав

В работе трудоемко, по финансам затратно, но при организации электропроводки в доме из древесины «игра стоит свеч» – а точнее, дорогого стоит ваше спокойствие.

То есть, металлорукав более чем оправдан при монтаже кабеля в деревянных домах, складах, в производственных помещениях, где повышенный риск возгорания. А вот полиэтилен, как горючий материал, категорически не рекомендуется. Зато рекомендуется в большинстве других ситуаций.

Подробнее о преимуществах пластиковых труб

Чаще всего для их производства применяют ПВХ (поливинилхлорид), полипропилен, ПНД и ПВД (полиэтилен низкого или высокого давления соответственно), полиамид (самый высокий уровень устойчивости и цены). Производятся в двух типах — жесткие и гофрированные. Преимущества пластиковых систем:

• живучесть (при правильной эксплуатации до 30-50 лет),
• легкость самой конструкции, а также простота монтажа,
• механическая прочность,
• устойчивость к коррозии,
• широчайший ассортимент размеров и крепежных аксессуаров.

Для простоты понимания, где и какие трубы целесообразны, распределим их по сфере применения.

Стойкость к горению — обязательное качество для электромонтажа внутри помещений

Гладкая труба из ПВХ

В основном для проводки внутри зданий прокладывают гофрированные и гладкие трубы из ПВХ (поливинилхлорида). Главное достоинство такого материала в том, что он не поддерживает горение. В том числе за счет герметизации с применением муфт в процессе монтажа. Горение невозможно там, где нет поступления кислорода.

Однако, ПВХ быстро разрушается и трескается под воздействием солнечных лучей, потому не применяется при внешних монтажных работах. А что применяется? Смотрите ниже.

Наружная электропроводка требует иных решений

Здесь не обойтись без труб из полиэтилена низкого давления (ПНД) или полиамида. Это материалы, устойчивые к морозам, влаге, агрессивным веществам и ультрафиолетовому излучению. Они защищают кабель при прокладывании от повреждений, выполняют функцию защиты от возгорания.

Гофра из ПНД с зондом для протяжки

Визуально подходящие для наружного размещения трубы производят в черном цвете, как минимально восприимчивом к разрушительному воздействию ультрафиолета.

А если закладывать в землю?

При закладывании в траншею лучше всего полиэтиленовая (опять-таки ПНД), причем двустенная (двухслойная). Зачем двустенная? Наружная гофра помогает достичь высокой прочности и способности выдерживать высокие нагрузки, а внутренняя ровная поверхность обеспечивает быструю и легкую протяжку кабеля по всей длине.

Двустенная защитная красная гофра в бухте

Часто трубы для закладки в землю выполняют в оранжевом или красном цвете, что не лишено смысла. Яркий цвет бросается в глаза и дает понять — здесь проложен кабель в трубах, не копать и не бурить!

В продаже встречается два вида: не армированные и армированные (более прочные, так как в их конструкции применяется стальная проволока). Вторые закладывают на участках с потенциально высокими нагрузками на сжатие. Что касается диаметров, при монтаже на коттеджных и дачных участках зачастую достаточно диаметра 40-50 мм, а для промышленных объектов вплоть до 200 мм.

Для удобства и наглядности соберу рекомендации в виде таблицы

Рекомендованные материалы труб в зависимости от способа электромонтажа

А вообще без трубы можно? Можно (конкретные условия читайте в ПУЭ), особенно если прокладывать в траншеях бронированные кабели с высокими гидроизоляционными характеристиками. НО нерационально: прокладывание простого кабеля в защитной трубе обойдется дешевле, чем спец бронированных марок.

Подбор труб по техническим характеристикам

Чем больше глубина, на которую закладывается гофра для кабеля в землю, тем большей механической прочностью она должна обладать. Прочность зависит не только от толщины стенок, а от их соотношения с диаметром трубы. Оно определяется путем деления внешнего диаметра на толщину стенки и обозначается показателем SDR: чем он ниже, тем выше надежность изделия.

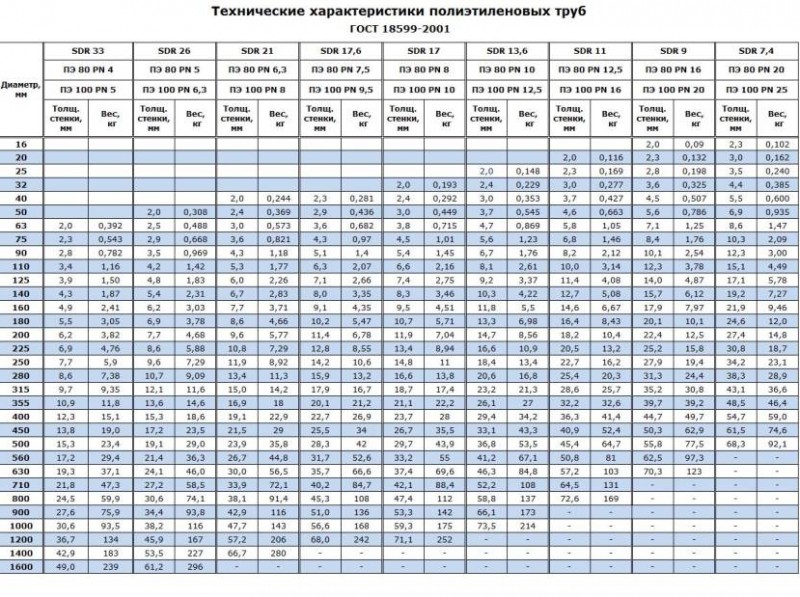

Таблица для определения SDRИсточник moikolodets.ru

Из таблицы видно, что толщина стенок у труб одного диаметра может отличаться, но она не может быть меньше 2 мм. Например, трубы диаметром 75 мм выпускаются в девяти разновидностях с толщиной стенки от 2,3 мм до 10,3 мм. При таком сечении и минимальной толщине SDR равен 33, тогда как у труб диаметром 16 мм той же толщины этот показатель равен 7,4.

Качество изделий нужно проверять и визуальным осмотром.

• Двухслойные трубы не должны расслаиваться по стыку внутренней и внешней стенки.
• Внутренняя поверхность должна быть гладкой.
• На поверхности изделий недопустимо наличие трещин, вздутий, разноцвета.

При выборе подходящих изделий нужно понимать, что их внутренний диаметр может очень отличаться от наружного. Это важный момент, который напрямую влияет на возможность затяжки в трубу одного или нескольких кабелей нужного сечения.

Чем больше толщина стенок, тем ощутимее разница между наружным и внутренним сечением трубыИсточник stpulscen.ru

Как гладкая труба, так и гофра для подземной прокладки кабеля сечением до 90 мм поставляется длинными отрезками от 50 до 200 метров, свернутыми в бухты. Изделия большего сечения не обладают такой гибкостью, поэтому их максимальная длина 12 метров.

Технические трубы, в отличие от электротехнических, часто производятся из производственных отходов и вторсырья, что сказывается на их технических характеристиках и снижает стоимость.

Характеристики труб для прокладки кабелей в почве

Для создания кабельных блоков (2. 3. 102.) разрешается использовать трубы:

• металлические (чугунные, стальные);
• асбестоцементные;
• бетонные;
• керамические;
• прочие.

Под прочими подразумеваются, в том числе, и пластиковые. Выбор материала зависит от уровня грунтовых вод, наличия агрессивной среды и блуждающих токов. При прокладке маслонаполненных однофазных кабелей трубы должны быть выполнены из немагнитного материала, причем в каждой из них прокладывается один кабель.

Гофрированные трубы

Благодаря своей лёгкости и гибкости такие виды широко используются для прокладки в земле. Выпускаются в двух вариантах:

• армированные;
• неармированные.

Первые виды более прочные благодаря стальной проволоке, вмонтированной при изготовлении. Особенно удобна для монтажа двустенная труба. Внешний слой выполнен в виде гофры из ПНД, который обладает высокой прочностью. Внутренний –изготавливается из ПВД (полиэтилен высокого давления) и образует гладкую поверхность, это способствует более удобному протаскиванию кабеля.

ПНД легко переносит ультрафиолетовое излучение, не подвергается коррозии, всё это делает их применимыми для прокладки наружной (уличной) проводки. Некоторые виды снабжаются зондом – шнуром, протянутым через всю длину трубы. Это значительно убыстряет процесс монтажа.

Металлические трубы

Металл намного прочнее пластика, поэтому такие трубы прокладываются там, где особенно важна механическая прочность. Стальные трубы укладываются при пересечении:

• трамвайных и железнодорожных путей;
• автомобильных дорог;
• въездов в гараж или ограду;
• газо- и нефтепроводов;
• теплотрассы.

Пластиковые трубы

Такой вид находит всё больше применение при прокладке кабеля или провода. Связано это с характеристиками:

• в отличие от металлических, пластиковые трубы не подвержены коррозии, благодаря чему срок службы увеличивается до 50 лет;
• являясь диэлектриком, дополнительно защищает кабель;
• не требуют заземления;
• стойки к химическим веществам и растворителям;
• ПНД может эксплуатироваться при температуре до -45 градусов.

Следует обратить особое внимание на сравнительно новый материал из сшитого пенополиэтилена (полиэтилена). В отличие от полиэтилена, сшитый полимер имеет ряд преимуществ:

• размягчение материала наступает при температуре +150 градусов, а плавится при +200 градусов;
• обладает большей жесткостью и прочностью на разрыв;
• имеет высокую пароизоляцию;
• способен восстанавливать форму при кратковременной деформации.

• https://www.air-ventilation.ru/Prokladka-kabelnyh-liniy-v-zemle.htm
• https://elektrik-sam.ru/jelektroprovodka/3540-kak-prolozhit-kabel-pod-dorogoj-i-kakie-trebovanija-nuzhno-uchityvat.html
• https://stroychik.ru/elektrika/prokladka-kabelya-v-zemle
• https://samelectrik.ru/kak-prolozhit-kabel-pod-dorogoj.html
• https://trubaspec.com/vidy-trub/kakaya-truba-dlya-prokladki-kabelya-v-zemle-luchshe-podkhodit-obzor-preimushchestv-raznykh-vidov-tru.html
• https://220.guru/electroprovodka/provoda-kabeli/montazh-v-trubax.html

Сферы применения

ПНД трубы применяются в качестве защитных рукавов кабелей, проложенных открытым, скрытым и полускрытым способом при устройстве:

• сетей электроснабжения;
• телефонных линий;
• телекоммуникаций;
• видеонаблюдения;
• компьютерных сетей;
• пожарной, контрольной, аварийной сигнализации.

Причины высокой популярности

При выполнении электромонтажных работ ПНД труба пользуется высокой популярностью по ряду причин:

1. Она обеспечивает надежную защиту кабелей, практически исключая риск поражения током в случае повреждения изоляции кабеля.
2. Имеет специальную конструкцию, облегчающую протяжку кабелей всех видов.
3. Трубная продукция из ПНД, в отличие от металлических коробов, более удобна в транспортировке и абсолютно не подвержена воздействию коррозии.
4. Не проводит электрический ток, поэтому не требует дополнительных затрат на катодную защиту.

Срок службы труб ПНД для кабеля составляет не менее 50 лет.

Требования и стандарты

Требования к техническим характеристикам кабельных каналов из труб ПНД регламентируют ГОСТ 32126.1–2013. Марки вторичного материала должны соответствовать:

1. ГОСТ 16338-85. Стандарт распространяется на полиэтилен низкого давления следующих марок: 271, 273, 276, 277, 286.
2. ГОСТ 16337-85. Определяет технические требования к полиэтилену высокого давления марок 10803-020, 15303-003, 15803-020, 16803-170.

Полиэтиленовые трубы реализуются в отрезках длиной 5–12 метров или в бухтах по 25, 50, 100, 200 метров.

Маркировка

Маркировка наносится производителем с внешней стороны трубы ПНД по всей длине с шагом в 1 метр. Она состоит из следующих обозначений:

• наименования производителя (торговой марки);
• марки полиэтилена (например, ПЭ-63, ПЭ-80);
• показателя SDR (коэффициент соотношения внешнего диаметра изделия к толщине стенки). По нему определяется уровень кольцевой прочности;
• геометрических параметров: диаметра и толщины стенки;
• стандарта производства (ГОСТ или ТУ);
• назначения изделия (техническая, питьевая, газовая или канализационная);
• даты производства.

Привожу пример типичной маркировки: ПЭ63 SDR 11 — 40*2 техническая ГОСТ 16338-85.

Способы прокладки электрического кабеля

Технические особенности укладки труб ПНД зависят от месторасположения кабеля и условий его эксплуатации. Это влияет и на перечень используемого оснащения и необходимых комплектующих деталей.

Монтаж в ограждающих конструкциях

Внутри помещений электрическая проводка с применением труб ПНД прокладывается следующим образом:

1. намечают расположение кабеля;
2. фиксируют трубу, причем к полу она может прикрепляться с помощью металлических скоб, а к потолку или стенам — специальными держателями с защелкой;
3. протягивают кабель так, чтобы он располагался свободно, без натяжения;
4. конструкцию на полу заливают бетонной стяжкой, а в стене или потолке заделывают штукатуркой или другими материалами, в зависимости от диаметра защитного футляра.

Прокладка кабеля с применением труб ПНД по полу

ПНД труба позволяет:

• сократить протяженность электропроводки;
• осуществлять ремонтные работы и перетяжку кабеля без повреждения поверхности потолков и стен.

При монтаже коммуникаций внутри помещения возможно использование различных соединительных деталей для фиксации отдельных участков защитного кожуха: отводов, муфт и других комплектующих. Однако чаще всего востребованы гофрированные элементы для поворотов в местах вхождения трубы в плиту перекрытия или перехода с пола на стену. В этом случае труба ПНД для электропроводки должна быть изогнута под углом 90⁰, а это невозможно без смятия и деформации материала.

Согласно действующим нормам для монтажа скрытой электропроводки, которая располагается внутри полов или стен из негорючих материалов, разрешается использовать гладкие или гофрированные трубы ПНД.

Укладка в грунте с рытьем траншеи

Такая технология востребована при прокладке коммуникаций на дачных участках. Прежде чем приступать к работе, следует осмотреть кабель и проверить целостность оболочки. При ее повреждении защитная функция труб ПНД окажется бесполезной.

Затем в процессе укладки выполняют следующие операции:

1. делают разметку и копают траншею нужной глубины;
2. помещают в нее трубу ПНД с протяжкой или без нее нужного диаметра;
3. протягивают кабель и укладывают его таким образом, чтобы он располагался без натяжения;
4. засыпают трубу сначала слоем песка толщиной 10 см, а затем грунтом примерно на 15 см.

Для быстрого обнаружения месторасположения кабеля можно над ним уложить специальную сигнальную ленту.

Прокладка кабеля с применением труб ПНД в грунте

При использовании труб ПНД для прокладки силовых сетей в грунте желательно исключить применение муфт и других соединительных элементов, так как это затрудняет обеспечение герметизации. Однако при выводе кабеля в строение фитинги просто необходимы.

Для прокладки кабеля на прямолинейном отрезке следует использовать цельные куски сечением не менее 4 мм. Если участок имеет слишком большую длину, то для затягивания электропроводки следует использовать упругую проволоку из металла или специальную протяжку из капрона. Их сначала запускают внутрь трубы, а затем затягивают привязанный кабель.

Бестраншейная прокладка

Для прокладки электрокабеля, который располагается в труднодоступных местах, используется бестраншейная технология. Чаще всего она востребована коммунальными службами, так как выполняется с привлечением сложной техники и специального оснащения.

Способ горизонтального бурения

Суть метода заключается в горизонтальном направленном бурении, которое позволяет прокладывать подземные коммуникации без нарушения поверхностного слоя грунта. Сначала изучают состав почвы и получают разрешение на проведение земляных работ. Затем выполняется прокладка кабеля в трубе ПНД, которая включает следующие этапы:

1. Бурение пилотной скважины. Прокол грунта осуществляется с помощью буровой головки, которая имеет скос в передней части и встроенное излучение. При ее вхождении в землю сквозь специальные отверстия подается раствор, заполняющий скважину. Он снижает риск обвала и охлаждает нагревающийся инструмент.
2. Расширение скважины. Выполняется риммером, который заменяет буровую головку.
3. Укладка труб ПНД с кабелем внутри. Они затягиваются в скважину при помощи буровой установки.

Прокладка кабеля методом горизонтального бурения

Главным недостатком горизонтального направленного бурения грунта является сложность его выполнения, поэтому для таких работ заключают договор с организацией, которая специализируется на подобной деятельности и имеет необходимое оборудование.

Установка для горизонтального бурения

Прокладка кабеля с применением труб ПНД позволяет обеспечить надежную его защиту в течение длительного периода времени, достаточно только соблюдать технологию монтажа силовых линий и других коммуникаций.

Виды и характеристики

Благодаря гофрированной трубе ПНД, силовые коммуникационные (инженерные) линии можно надежно и недорого проложить под землей на любом уголке города, а также частном доме или дачном поселке.

Кроме того, прокладка провода по защитной эластичной трубе именно под землей, намного качественнее защитит его от механических, химических или атмосферных влияний, по сравнению с наземной прокладкой. Но прежде всего необходимо правильно подобрать защитный футляр, гофру.

Трубы ПНД, которые подходят для защиты кабеля при монтаже в земле:

• гибкая гофрированная труба;
• гофра двустороння (наружная сторона изготовлена из полиэтилена низкого давления, внутренняя (гладкая) – из полиэтилена высокого давления);
• изделия из вторсырья (техническая изоляционная гофра);
• гофра гибкая, с армированным покрытием;
• жесткая и гладкая труба.

Свойства футляров ПНД для монтажа в грунте

Гофра, используемая для протягивания силовых проводов по земле, не должна обладать свойством намагничивания. Поэтому для ее изготовления чаще всего используют специальную керамику, пластмассу или асбоцемент.

В одном футляре прокладывается несколько жил кабелей

В трубе ПНД есть несколько слоев:

• внешний слой – защитный футляр, изготовлен из конструкционной стали;
• изоляционный слой по экрану (ПВХ);
• собственно экран (слой Cu);
• XLPE – изоляционный слой по жиле;
• жила (материал: Al или Cu).

Ток будет проходить по жиле, за экраном и трубе (вихревые токи). Что касается производства данного продукта, качественное изготовление проходит на специальных мастерских, где используются наглядные разработки (макеты) с учетом механизма дальнейшей прокладки силового провода.

Виды защитных труб

Для чего используются ПНД трубы? Они предназначены для защиты кабеля от различных воздействий. В грунте содержатся химические соединения, которые могут нанести ему вред. Также опасность для кабеля представляют механические повреждения или нагрузки и блуждающий ток.

Изделия ПНД по назначению разделяют на электротехнические и чисто технические. В первую категорию входят армированные гофрированные либо двойные трубы. Они отличаются повышенной степенью защиты. Чисто технические трубы более простые, они однослойные, отсутствует дополнительная защита. Но и цена у них будет ниже.

Гофрированные трубы для прокладки проводов используют для защиты телефонных линий, сетей электричества и так далее

Неважно, переменный или постоянный ток идет по кабелю. Но напряжение не должно превышать 1 кВ

В сведениях о технических характеристиках труб указано: расцветка, маркировка, размеры, толщина стенки, количество слоев, соответствие ГОСТу. Обычно для данного вида изделий действует такая закономерность: от диаметра трубы напрямую зависит толщина стенки. Чем больше первый параметр, тем больше второй.

В трубах толщина стенки может сильно различаться. Минимальное значение этого параметра равняется двум миллиметрам. В таком случае диаметр трубы находится в диапазоне от 15 до 50 мм. А максимальное значение — до 3 см. Тогда диаметр трубы доходит до 25 см.

Классификация труб в соответствии с предельным давлением:

• Легкие (допустимое давление — 0.25 МПа);
• Среднелегкие (допустимое давление — 0.4 МПа);
• Средние (допустимое давление — 0.6 МПа);
• Тяжелые (допустимое давление — 1 МПа).

Маркировка кабеля соответствует его рабочим характеристикам. Найти ее можно на «рукаве». Таким образом обозначается вес изделия.

Маркировки труб:

• «Л» — легкая;
• «СЛ» — среднелегкая;
• «С» — средняя;
• «ОС» — среднеоблегченная;
• «СТ» — среднетяжелая;
• «Т» — тяжелая.

Внутри трубы можно прокладывать одновременно несколько кабелей (максимум — 4 штуки). Если его поперечное сечение от 6 до 8 кв. мм, то нужно покупать трубу с диаметром в диапазоне от 20 до 40 мм.

Выбирать трубу нужно с учетом количества проводов в ней. К примеру, если планируется провести три кабеля с площадью сечения 10 кв. мм, то подойдет труба такого же диаметра, как и для двух кабелей с сечением в 25 кв. мм.

Перейдем к проводам потолще. Для кабелей с поперечным сечением от 35 до 70 кв. мм оптимальный диаметр трубы будет от 40 до 50 миллиметров. Стоит учитывать, что с ростом ширины просвета снижается размер рукава.

Еще одной значимой характеристикой трубы, определяющей ее качества, является показатель SDR. Для его расчета необходимо разделить внешний диаметр изделия на толщину стенки. Чем выше значения данного показателя, тем ниже надежность трубы. Поэтому нельзя выбирать изделия со слишком тонкой стенкой относительно его диаметра. Ведь оно быстрее выйдет из строя из-за низкой прочности.

Укладка технических рукавов по общему принципу похожа на укладку электротехнических рукавов. Тут различиями являются только назначение, а также соответствующая маркировка. Технические трубы из полиэтилена низкого давления предназначены для укладки в грунте неэлектрических коммуникаций. Например, их можно использовать для проведения теплопровода либо канализации.

Такие трубы можно использовать не только для отвода технических жидкостей или канализационных вод. Также они подходят для реализации дренажных и мелиорационных системы, установки безнапорного водопровода и аналогичных коммуникаций.

Технические трубы под кабель в землю нельзя изгибать или деформировать, в отличие от гофрированных изделий. Поэтому для создания поворотов используются соединительная арматура: муфты, фитинги и переходники. Для абсолютной герметизации возможна сварка «встык» либо применение компрессионных фитингов.

Подробно узнать сведения о трубе ПНД можно из маркировки. По ней получится определить технические характеристики изделия.

Что такое гофра и где она применяется

Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.

Скрытая прокладка

Скрытая прокладка — это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления  или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими

Важно при таком монтаже использовать не распространяющие горение или металлические гофры

Подземная прокладка осуществляется при  производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Открытая прокладка

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.
