Изоляция кабелей и проводов

Стриппер – удобство пользования

Лучшее и наиболее популярное приспособление для зачистки проводов, максимально упрощающее рабочий процесс. Инструменты представлены широким модельным рядом.

Принцип работы разных моделей

Механизм действия основан на обработке кабеля двумя подвижными ножами, имеющими полукруглую форму. Калибр среза настраивается под сечение провода, гарантируя точность насечки и отсутствие повреждения металлической жилы.

В зависимости от автоматизации процесса различают три типа стрипперов:

• механический;
• полуавтоматический;
• автоматический.

Ручной стриппер. Съемник изоляции имеет простую конструкцию, используется для зачистки отдельных проводов.

Внешне механический стриппер похож на пассатижи. На внутренней поверхности прижимов есть несколько отверстий с лезвиями, предназначенными для среза оболочек у проводов разного типоразмера

Работа ручным стриппером не вызывает сложностей. Общая схема снятия изоляции:

1. Определить диаметр провода.
2. Подобрать соответствующее отверстие на губах прибора.
3. Закусить кабель, нажав на ручки.
4. Снять оплетку с провода, двигая стриппер по кругу.

Если выбрать гнездо меньшего диаметра, чем сечение провода, то есть риск повреждения жилы. При использовании большего отверстия – оплетка не будет удалена.

Плюсы ручного стриппера:

• компактный размер и небольшой вес;
• возможность обжать наконечник;
• наличие нескольких зазоров под провода – обычно до семи с диапазоном значений 0,25-2,5 мм.

Полуавтоматический стриппер. Такой вариант более удобен на больших объемах работ. Полуавтоматический агрегат оснащен механизмом, не требующим прокручивания стриппера вокруг провода.

Достаточно подобрать ячейку под диаметр провода, настроить длину очистки от изоляции и прикусить кабель. Стриппер подрежет оболочку и сдернет ее без повреждения проводника

Автоматический. Инструмент максимально упрощает работу. Пользователю не надо подбирать диаметр сечения провода. В устройстве предусмотрено одно гнездо, размер которого автоматически подстраивается под заведенный кабель.

Стриппер подходит для снятия изоляции проводов сечением 0,2-6 мм.

Некоторые модели оснащены регулировочным винтом для настройки размера захвата под провода меньшего диаметра

Большинство автоматических стрипперов имеют расширенный функционал. Кроме прямой задачи они способны выполнять:

• обжимку наконечников;
• обрезку концов провода;
• скрутку многожильных кабелей.

Автоматический стриппер способен зачищать провода с одинарной и двойной изоляцией. За один проход инструмент снимет только верхнюю оболочку. Для удаления нижней оплетки манипуляции надо повторить.

Параметры выбора стриппера

Покупать инструмент необходимо исходя из специфики деятельности. Перед походом в магазин необходимо сопоставить следующие критерии:

• сферу применения – профессиональная или бытовая;
• объемы работы – регулярное или периодическое применение;
• навыки владения инструментами;
• бюджет покупки.

Для профессиональных электромехаников однозначно лучше выбирать полуавтоматические или автоматические приспособления, предназначенные для зачистки большого количества кабелей. Высокая цена приборов оправдана скоростью и удобством работ.

Для очистки телевизионного, интернет-кабеля предусмотрен специальный стриппер. От обычного он отличается наличием дополнительных ножей для последующего монтажа F-разъема

Домашнему мастеру можно «обогатить» свой арсенал инструментов ручным стриппером. Если навыков работы с электропроводкой нет, то лучше выбрать полуавтомат – риск надреза жил сведен к минимуму.

Предпочтение следует отдавать проверенным производителям, гарантирующих безопасность материалов и долговечность работы инструмента. От дешевых моделей из низкокачественных сплавов и с пластиковым корпусом лучше отказаться.

Более подробно о том, как выбрать стриппер можно прочесть в этом материале.

Как правильно зачистить провода от изоляции

Требования к зачистке проводов:

• зачищенная (оголенная) часть должна полностью скрываться внутри соединения;
• с поверхности жилы изоляция должна быть удалена со всех сторон.

Ошибки домашних мастеров:

• Часто домашние мастера оставляют открытым оголенный провод. При случайном касании человек может замкнуть эти места и получить электрический удар;
• Если на жилах остались фрагменты изоляции, то ее обжатие внутри может оказаться недостаточным для надежного крепления. При вибрации, например, электропроводка в автомобиле, соединение ослабнет, провод выйдет из клемм прибора, и возникнет короткое замыкание с массой. Может воспламениться транспортное средство.

Срезание изоляции с проводов с помощью ножа

Нож является самым распространенным инструментом, поэтому его используют наиболее часто. Оголять нужно не только отдельные проводники, но и кабели, в которых имеются несколько проводов. Поэтому на первом этапе прорезается кабель вдоль длины, разводят провода в разные стороны, а потом внешнюю оболочку срезают поперек. При необходимости эту операцию повторяют.

Чтобы зачистить провод от изоляции нужно установить лезвие почти параллельно жиле, а затем срезать тонкий слой изоляции. В дальнейшем слегка поворачивая проводник, производить срезания остальных тонких слоев. Повернув полностью на 360 °, добиваются полного срезания покрытия. Указанные действия легко выполнять, если требуется зачищать достаточно толстые провода.

При зачистке тонких проводов ножом нужно прорезать только слой изоляции.

Внимание! На поверхности проводника нельзя оставлять след от лезвия, так как именно в этом месте возникнет критическая зона. Проводник в случае сгибания подвержен излому.

После кольцевого прорезания на небольшую глубину зачистить провода от изоляции просто, она снимается с поверхности в виде трубочки

После кольцевого прорезания на небольшую глубину зачистить провода от изоляции просто, она снимается с поверхности в виде трубочки.

Толстые жилы кабелей для подвода высокой мощности очищают, подрезав пластик поперек, а потом вдоль. Тогда защитная оболочка снимается легко.

Удаление изоляции специальными приспособлениями

У профессионалов имеется довольно обширный набор вспомогательных приспособлений для снятия изоляции. Принцип их действия следующий:

1. На инструменте выбирается подходящий ручей для оголения нужного проводника.
2. Провод устанавливают в этот ручей.
3. Сжимают рукоятки.
4. Сначала происходит обжатие провода, а потом скребок снимает изоляционный слой.

На всю процедуру затрачивают не более одной секунды времени. Но такие приспособления имеют довольно высокую цену, поэтому их приобретают профессионалы, которым приходится в течение рабочей смены выполнять большой объем подобной работы.

Подробнее про инструмент для снятия изоляции (стрипперы) смотрите в этом видео:

Некоторые домашние мастера вопрос, как снять изоляцию с провода решают, изготовив самостоятельно простое приспособление. Для этого используют полоску металла (лучше всего кусок полотна от ножовки). На нем выполняют угловую прорезь под размер провода. Внутреннюю поверхность этой прорези затачивают, чтобы получить острые кромки.

О том как сделать приспособление для снятия изоляции с проводов смотрите в этом видео:

https://youtube.com/watch?v=RRXMhI_GWQs

При необходимости снять изоляцию с проводов каждый проводник зажимается в угловой прорези на нужную величину, а потом с усилием протягивается. В результате пластик легко снимается с металла.

В продаже иногда можно встретить специальные клещи, в которых имеются подобные прорези. Их обычно несколько, чтобы зачищать провода разных диаметров от изоляции. Для выполнения операции проводник зажимается в ручье, а потом просто протягивается в нужном направлении.

Бывают специальные гребенки для одно- и двустороннего снятия изоляции. Стоят они недорого, занимают немного места, срезают изоляцию довольно легко.

Некоторые умельцы пользуются бокорезами. Они тоже обжимают проводник с двух сторон. Протянув провод, можно быстро удалить пластиковую изоляцию.

Внимание! При использовании бокорезов нельзя сильно сжимать ручки. Можно легко перерезать саму жилу. Нужно приноровиться к усилию обжатия.

Нужно приноровиться к усилию обжатия.

Бокорез – эффективная помощь

Это металлический инструмент с удобными ручками. Но чаще всего работа выполняется именно мастерами. В этом процессе требуется знать, какую силу применять, иначе возможно повреждение основной жилы. Электрики знают, как осуществлять процесс снятия изоляции. Бокорез применяется в нескольких случаях:

• Когда кабель слишком толстый, то надкусывание делается в нескольких местах по всей длине, а дальше происходит снятие изоляции руками. Этот вариант вполне подходит для неопытных людей. Но прорезы должны выполняться аккуратно, чтобы не нарушать целостность основного кабеля.
• Нужно провести полосу по всей длине, после чего снять основную обмотку движением вниз.
• Через расстояние в 3 сантиметра делаются прорезы бокорезом. После чего нужно небольшими кусками убрать обмотку.

Это самые простые варианты для людей без опыта и не только. Мастера легко работают данным инструментом. Этот вариант поможет легко снять изоляцию с провода для сдачи на лом. Чтобы не повредить основную жилу, стоит удерживать заточенные губки в противоположном направлении стягивания и удаления изоляции. Это позволяет не нарушить ничего и сделать работу быстро.

Сегодня в продаже есть такие провода, на которых производитель в процессе создания делает специальные надсечки, чтобы изоляция быстро снималась. Поэтому перед тем, как снять изоляцию с медного провода, стоит его рассмотреть: возможно, даже инструменты не потребуются.

Изолирование проводов — выбор материалов и порядок работы

При монтаже электропроводки важно знать, как правильно изолировать провода. Некоторые оболочки создаются временно. Например, во время монтажа люстры, выводят ноль и фазу, концы обматывают изолентой в целях безопасности

Бывают случаи, когда нужна долговечная изоляция кабелей. Тогда обходятся без изоленты — используют более надежные материалы

Например, во время монтажа люстры, выводят ноль и фазу, концы обматывают изолентой в целях безопасности. Бывают случаи, когда нужна долговечная изоляция кабелей. Тогда обходятся без изоленты — используют более надежные материалы.

Главное — безопасность

Перед тем как заизолировать провод, нужно убедиться, что соблюдены все правила техники безопасности:

• Кабели должны быть отключены от сети.
• Даже если вы лично выкручивали пробки или выключали автоматы – проверьте наличие напряжения с помощью индикатора;
• Убедитесь, что подобраны подходящие материалы для изоляции. Если неправильно выбрать изделия, в процессе эксплуатации произойдет КЗ, которое может привести к пожару.

Кабели, прокладываемые под землей или на открытом воздухе, должны быть цельными — соединения допускаются только в герметичных распаячных коробках.

Материалы

На сегодняшний день можно выделить следующие виды изоляции кабелей:

• ПВХ изолента. Устойчива к влаге, подходит для временной изоляции проводов. Иногда применяется для мелкого ремонта, например, когда нужно заизолировать шнур от зарядки.
• ХБ изолента считается более качественным изолятором, чем поливинилхлоридный аналог. Устойчива к влаге, химическим веществам. Используется не только в домашних электросетях, но и в транспортных.
• Термоусадочная трубка (ТУТ) — оболочка, которая надевается на участок, который нужно заизолировать. Под воздействием высокой температуры сжимается, создавая герметичное соединение. Если ищете, чем изолировать провода на долгий срок — это лучший вариант.
• СИЗ-колпачки. Используются для изоляции и соединения проводов между собой. Их часто применяют при создании блоков розеток.

Изоляция для проводов и кабелей подбирается в зависимости от места и цели её применения. Можно ли заизолировать провода скотчем? Нет — этот материал не предназначен для подобных целей.

Выбираем термоусадку

С изолентой все понятно – есть два типа изделий из разных материалов. Нужно определиться только с цветом. А термоусадочные трубки – относительно новый для нашего рынка товар. Поэтому нужно знать о том, как правильно подобрать и как пользоваться электроизоляционным материалом.

Главный параметр — размеры до и после сжатия. Производители указывают их двумя способами:

• Диаметр до сжатия/диаметр после сжатия, например 10/5 мм.
• Диаметр до сжатия/коэффициент усадки. Например, 10/2:1 мм. Подобное обозначение говорит, во сколько раз сожмется трубка после обработки. В примере она станет вдвое уже.

Главное, чтобы после сжатия трубка была меньше, чем диаметр провода. Тогда удастся создать герметичное соединение.

Другие параметры ТУТ:

• Клеевой слой — при нагревании состав расплавляется, заполняя все полости. Такие трубки лучше защищают от влаги и пыли.
• Устойчивость к внешним воздействиям. Термоусадки делают из разных материалов, способных противостоять воздействию нефтепродуктов, ультрафиолета, перепадов температур. Например, для электропроводки автомобиля нужны маслобензостойкие изделия.
• Цвет. Трубками разного цвета можно обозначать разные типы электрических проводов, например, ноль и фазу.

Порядок работы с разными материалами

Как изолировать провода изолентой:

• все кабели надежно скрутить между собой;
• если жил много, а изоляция делается на долгое время, лучше спаять сердцевины.
• Намотать изоленту в несколько слоев, отступив от каждого неизолированного края 1,5–2 сантиметра.

Неизвестно, сколько прослужит заизолированный таким образом провод. Лучше использовать более надежные способы защиты.

Изолирую провод с помощью термоусадки:

• скрутить жилы между собой, при необходимости — спаять;
• надеть отрезок на участок с открытыми жилами;
• зажечь зажигалку и равномерно перемещать её от одного края трубки к другому;
• провернуть провод и повторить предыдущее действие.

Изоляция проводов — какие бывают материалы

Прежде, чем преступить к процессу изоляции проводов, нужно подготовить все необходимые инструменты. Перед тем, как преступить к работе, требуется отключить напряжение в квартире (доме) автоматическими выключателями.

На сегодняшний день можно отметить следующие материалы для изоляции проводов и кабелей:

ПВХ изолента

ПВХ изолента. (На фото выше) Она хорошо устойчива к повреждениям внешней среды. Во влажном помещении не раскисает и даже не отклеивается со временем. Однако, лучше ее применять только в сухих помещениях, так срок службы этого изолирующего материала будет длиннее и надежнее.

ПВХ изолента

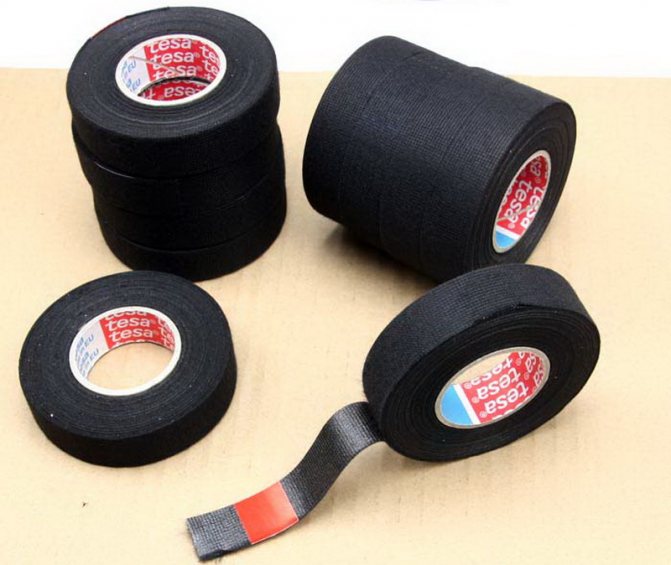

ХБ изолента

ХБ изолента. Ее считают достаточно хорошим материалом, даже лучше предыдущий вариант. Поскольку она гораздо более устойчива к влаге и другим нагрузкам. Использовать ее можно в более обширных зонах применения, например для подключения проводов в машине. Да и качество ХБ превосходит ПВХ.

ХБ изолента

Термоусадочная трубка (ТУТ)

Термоусадочная трубка (ТУТ). Самый оптимальный вариант, мы рекомендовали бы использовать именно его повсеместно. Самая надежная степень изоляции под водой, под землей и наконец в машине. Она легко устанавливается и имеет большой срок службы. ТУТ считается лучшим материалом на данный момент.

Термоусадочная трубка (ТУТ)

Колпачки СИЗ

Колпачки СИЗ. Они используются крайне редко, зачастую в тех случаях, когда нужно заизолировать скрутку. По свойствам напоминают термоусадочную трубку.

Колпачки СИЗ

Термоусадочные трубки

Термоусадочные трубки. Этот способ является современным и более надежным способом изоляции проводников. Термоусадочные трубки изготавливают различного диаметра и длины (до одного метра). Так, как они идут универсального размера, то должны подбираться под конкретный диаметр проводника. В процессе монтажа происходит сужение исходного сечения практически в два раза. Благодаря этому происходит надежная фиксация с защищаемой поверхностью.

Термоусадочные трубки

Материалы, из которых производятся термотрубки — специальные полимеры: полиэтилен, силикон и прочее. Для улучшения показателей сцепки с токопроводящими жилами дополнительно используется термоклей во внутренней полости трубки. К тому же они легко эксплуатируются в различных климатических условиях, без проблем выдерживают воздействие агрессивных сред.

Виды термоусадок:

• термостойкая;
• с повышенной прочностью;
• полупроводниковые;
• гофрированные;
• флуоресцентные.

Жидкая изоляция проводов

Жидкая изоляция проводов. Еще один вариант материалов для правильной изоляции проводов. Его используют в качестве восстановления защитного слоя токопроводящих жил, эксплуатация которых проходит в условиях повышенной влажности или в непосредственном соприкосновении с водой. В качестве изоляционного материала применяется полиуретановый компаунд. Его заливают в заранее подготовленную муфту через специальный бандаж. По обоим концам муфты устанавливаются резиновые уплотнители.

Жидкая изоляция проводов

Положительные свойства покрытия:

1. Имеет высокую стойкость к внешним неблагоприятно влияющим факторам;
2. способность к диалектному покрытию;
3. устойчивость к вибрации;
4. может переносить воздействие ультрафиолетовых излучений;
5. легкость в применении ремонтных работ;
6. пластичность и тщательное покрытие провода в труднодоступных местах и сгибах.

Отрицательные свойства покрытия:

1. токсичность;
2. высокая стоимость;
3. летучесть жидкости. Не экономично расходуется при открытии герметичной банки.

Характеристики жидкой электроизоляции:

1. имеет вид вязкой субстанции, тянущееся вещество;
2. выпускается в трех видах — в тюбике, банке и в виде спрея;
3. нанесение производится кистью, за исключением распылителя.

Тип изоляции кабелей применяется на основании конструктивных особенностей кабеля и сетевого напряжения, при котором он будет эксплуатироваться:

• для оболочных кабельных изделий при показателях постоянного напряжения не более 700 Вольт, и номинального переменного тока не более 220 Вольт для однофазных сетей (380 Вольт в случае с трёхфазными);
• для безоболочных кабелей с показателями постоянного напряжения не выше 700 Вольт, и номинального переменного тока до 220 Вольт (380 вольт для трёхфазных сетей);
• а для оболочных и безоболочных кабелей с показателями постоянного тока не более 700 — 1000 Вольт, и переменного от 220 до 400 Вольт (для трёхфазных сетей на 380 и однофазных на 220 Вольт);
• для кабелей с постоянным напряжением до 3600 Вольт и показателями переменного тока от 400 до 1800 Вольт;
• для кабелей, эксплуатируемых в условиях постоянного напряжения в 1000 — 6000 Вольт при показателях переменного тока в 400 — 1800 Вольт.

Почему греется розетка

Чем изолировать провода? Такой вопрос неизбежно становился перед каждым из нас независимо от того, связаны мы с энергетикой, или нет. У кого-то протерся провод удлинителя, кто-то неудачно вбил гвоздь в стену, у кого-то провод просто переломился по изоляции. Любое из этих повреждений требует немедленного вмешательства, ибо промедление может обойтись весьма дорого.

Поврежденная проводка может привести к ударам электрическим током, иногда даже со смертельным исходом, а короткие замыкания в проводке по статистике являются причиной более 90% пожаров в нашей стране. Поэтому давайте разберемся с этим вопросом.

Прежде всего давайте разберемся, а чем, собственно говоря, можно изолировать провода. И в каких случаях можно применять то или иное изделие.

	Наиболее распространенным является так называемая ПВХ-изолента. Это изделие выполнено из поливинилхлорида, с нанесением на одну из его сторон специального клея на основе каучука. ПВХ-изолента может применяться для изоляции практически любых проводников. Единственным его серьезным недостатком является температура плавления, которая при температуре уже около 120⁰С делает изоленту пластичной, и заставляет ее «стекать» с проводника. Но учитывая, что большинство проводов так же имеют ПВХ изоляцию, изолента вполне способна выдерживать такие же температуры, как и большинство основной изоляции проводов.
	Таких температурных проблем не испытывает хлопчатобумажная (ХБ) изолента. При высоких температурах она наоборот высыхает, и как «кокон» охватывает место своего нанесения. Но ХБ-изолента имеет другую проблему. Она гидрофобна, и поэтому не может быть использована во влажных и сырых помещениях, а также на улице.
	Кроме того, существуют изоленты на основе стеклоткани, обычной ткани, силиконовой резины, полиэфирных пленок и капрона. Но в домашних условиях они практически не применяются, поэтому рассматривать их более детально не будем.
	На втором месте по использованию находятся так называемые термоусадочные трубки. Это изделие на основе термополимеров, которое при нагревании уменьшает свои размеры в 2, а иногда и более раз. Применяется для изоляции как небольших по сечению проводов, так и изоляции кабелей. Единственным недостатком данного материала является плохая стойкость к ультрафиолету. Поэтому на улице такой материал лучше не применять. Исключение составляют термоусадки черного цвета, которые более стойки к ультрафиолету. Кроме того, инструкция не допускает эксплуатацию таких трубок при температуре выше 135⁰С.
	Для изоляции места соединения проводов часто используются разнообразные винтовые и зажимные клеммы. Они обеспечивают качественное соединение проводов между собой и их изоляцию. Наиболее распространенными являются винтовые клеммы, клеммы Wago, колпачки СИЗ, но могут применяться и другие варианты.

Как заизолировать провод в стене

Требуется выбрать штукатурку на расстоянии до 3-5 см от места повреждения по обе стороны, глубина траншеи – 1 см. Эти условия обязательны для беспрепятственного и качественного соединения поврежденных участков цепи. Следующий этап – разъединить провода и сделать надрез в изоляционном слое вдоль по центру.

С поврежденных концов проводника снимается изоляционный материал на 10-15 мм. Если проводка старая, изоляция, скорее всего, будет твердой и удалить ее с помощью ножа в тесных условиях будет практически невозможно. Лучше использовать метод оплавления.

Концы медных жил покрываются слоем припоя паяльника

Залудить проводники важно со всех сторон очень тщательно. В завершение на место соединения надевается изолирующая трубка

Если требуется влагостойкое соединение, предварительно соединенный участок можно обработать силиконом.

Пропитанная бумажная изоляция

Для изготовления БПИ используются ленты кабельной бумаги, которые пропитываются при помощи не стекающего вещества или вязкого состава, которые применяются при резких температурных  и высотных перепадах. Присутствуют некоторые ограничения касательно совпадения лент, которые накладываются пластом, что приводит к плотному прилеганию нижней ленты к основной жиле или же экрану. В зависимости от сечения основной жилы итоговая толщина изоляции будет существенно меняться.

Если используется кабель с напряжением в 1кВ, то этот предел составит 1,2-2,4 мм, если показатель будет 6кВ, то предел будет 0,2 см. При мощности в 35кВ предел составит 0,9 см, при 20кВ 0,8 см и при 10кВ — 0,3 см. Зачастую подобный тип изоляции для кабеля используется при прокладке в грунт высоковольтных кабелей. Качественным заменителем бумажной изоляции является полиэтиленовая, которая используется все для тех же целей. Более детальную информацию можно получить, ознакомившись со стандартом ГОСТ 18410-73.

Преимущества:

• допустим небольшой радиус изгиба;
• превосходные изоляционные свойства;
• низкий уровень сопротивляемости.

Недостатки:

• низкий уровень прочности (требуется дополнительная защита);
• высокий показатель пожарной безопасности;
• используемая пропитка характеризуется превосходной текучестью в период воздействия высокой температуры;
• способен впитывать влагу, что требует использования дополнительной оболочки.

Чем заизолировать провода в воде

• admin
• Стройка и ремонт

Питающая сеть погружных насосов, как правило, выполняется тремя отдельными проводами ВПП и естественно возникает вопрос: Как правильно и надежно изолировать места соединения проводов питающей сети погружного насоса?В настоящее время существует несколько различных способов электроизоляции проводов, работающих под водой: 1. Изоляция с использованием термоусаживаемых трубок с клеевым слоемНедостатки:— необходимость применения горелки или промышленного фена— короткий срок эксплуатации изолированного соединения2. Изоляция с использованием электротехнической изоляционной лентыНедостатки:— короткий срок эксплуатации изолированного соединения— слабая водостойкость используемых материалов3. Изоляция с применение заливных соединительных муфтНедостатки:— ограничения по диаметру обсадной трубы

Опыт работы с проводом ВПП, питающим погружные электронасосы, показывает, что изоляция мест соединений провода с использованием термоусаживаемых трубок или изоляционной ленты, при нахождении на глубине от 30 до 150 метров, имеет очень короткий срок гарантированной работы по сравнению с заливной муфтой. Соединения, изолированные с использованием заливных муфт являются оптимальными. Но в случае, когда каждый провод соединяется отдельной муфтой, возникает проблема с размещением трех муфт в обсадной трубе, так как диаметр муфт в самой широкой части в сумме может получиться больше диаметра обсадной трубы. А при размещении муфт в разбежку может возникать перекашивание насоса и появление биений, что совершенно не допустимо.На основе заливной муфты серии 91-NBA и электроизоляционной мастики Scotchfil было разработано решение, сочетающее в себе надежность заливной муфты и возможность осуществить надежную изоляцию трех отдельных питающих проводов ВПП в одном корпусе, что позволяет забыть про проблемы размещения муфт в обсадной трубе, так как вместо трех отдельных муфт устанавливается одна. Компаунд, который входит в комплект муфты, надежно защищает место соединения проводов от влаги, а применение электроизоляционной мастики Scotchfil, позволяет изолировать места соединения и предотвращать подтекание компаунда из корпуса муфты до его полной полимеризации.

3 способа изоляции проводов в домашних условиях

Почему использую изоленту на тканевой основе? Объясню. Она со временем легко отматывается и не нужно обрезать ножом как ленту ПВХ, да и температур эта лента в принципе не боится. Самое главное при производстве электроработ соблюдать меры безопасности и не работать под напряжением.

Чтоб безопасно и визуально эстетически и на вид изолировать провода, нужно их обесточить от электроснабжения.

Далее взять изоленту приложить краем к скрутке или не изолированному проводу и обмотать его по всей длине где это нужно — сделать это аккуратно и с хорошей натяжкой и укладкой липкой ленты.

Каждый провод изолируется отдельно, потом при желании их можно скрутить вместе той же изолентой.

В случае невозможности обесточивания электропитания, говорить об эстетичности и красоте вряд ли придётся, тут главное функциональность — поэтому проще всего сделать следующим образом:

отмотать от катушки конец длинной 20-25 см и просто завязать узел на проводе (не прикасаясь к проводу пальцами), затем держа ролик с изолентой обмотать повреждённое или не изолированное место провода.

Таким образом получится не совсем ровно, но функционально и максимально безопасно!

Сопротивление изоляции

Между жилами кабелей и внешней средой могут возникать утечки тока. Одна из задач изоляции – не допустить их появления. Величина, которая показывает, насколько хорошо провод изолирован, называется сопротивлением изоляции.
Чем выше сопротивление, тем надежнее защищены жилы, по которым протекает ток. Каждая марка кабелей имеет свое значение этого показателя. Сопротивление изоляции устанавливается ГОСТом или техническими условиями (ТУ).
Измеряется сопротивление при заданной температуре (около +20°) специальным прибором (мегаомметром). Если проводить измерения при отрицательных температурах, то его значение будет занижено, а в случае жарких условий – завышено. После снятия показаний их заносят в протокол «Измерение изоляции проводов», сравнивают с нормативными и делают выводы о том, пригодны или нет кабели к дальнейшему использованию. Электропроводка, не выдержавшая испытание подлежит ремонту или замене. Сроки периодичности проведения испытания изоляции проводов оговорен Правилами. Так же проверка изоляции проводов производится после окончании электромонтажных работ, ремонтных работ, после намокания или перегрева проводки.
Как правильно проверить сопротивление изоляции проводников с помощью мегаомметра смотрите видеофильм:

Зачистка изоляции тонких или обмоточных проводов

При толщине проводника 0,2 мм, оптимальным способом зачистки, будет механический вариант. Для этого нам понадобится нож или наждачная бумага, лучше мелкого сечения зерна. Бумагу нужно согнуть абразивом внутрь и завести в согнутый лист провод, слегка потягивая его и прижимая его пальцами. Процедуру нужно повторять до тех пор, пока эмаль полностью не счистится. При использовании ножа, необходимо часть кабеля положить на твердую поверхность и соскабливать лак прокручивая провод по кругу, пока эмаль не соскоблится с проводника. Итак, разделка провода – процесс не сложный и не требующий диплома электрика. Если сечение тоньше 0,2 мм, потребуется другой способ, так как механический результатов не даст, только повредит провод. В этом случае стоит овладеть термохимическим методом зачистки. Нам понадобятся паяльник и хлорвиниловая изоляция. Кладем на стол хлорвинил и нагреваем паяльник. В горячем состоянии водим им по изоляции. При нагреве будет вырабатываться хлор, отделяющий эмаль. Для залуживания провода при термохимической обработке, можно взять таблетку аспирина, уложить на нее провод и водить по нему паяльником аналогичным образом. Помимо того, что сечение провода столь тонкое, внутри у него множество жил, свитых в один проводник. Поэтому использование данного метода требует аккуратности и мастерства.

Разновидности изоляционных материалов и сфера их применения

В зависимости от планируемых условий эксплуатации и типа соединения проводников могут использоваться различные виды изоляции. Рассмотрим наиболее популярные варианты.

Изоляционная лента

Изолента является самым доступным и популярным способом защиты токопроводящих жил. Сфера ее применения напрямую зависит от материала изготовления.

Поливинилхлорид

Лента выпускается с шириной от 10 до 20 мм. Адгезия с защищаемой поверхностью обеспечивается специальным клеящим составом, который нанесен на внутреннюю поверхность ленты. Производители выпускают изделия в различных цветовых гаммах. К положительным основным свойствам ПВХ изоленты относятся:

• прочность;
• адгезия со многими типами поверхностей;
• способность выдерживания значительных температур — до 120 градусов Цельсия;
• выдерживание повышенного значения напряжения;
• эластичность;
• высокий уровень пожарной безопасности;
• противодействие внешним факторам: влага, щелочь, кислота.

Изоляция провода ПВХ лентой Из недостатков выделяется потеря полезных свойств при использовании в отрицательных температурах.

Изоляционная лента ПВХ получила широкое применение в электротехнической отрасли, а также в быту. Изолента для проводки с уровнем напряжения до 1000 Вольт может прослужить длительный период времени.

Помимо указанных случаев, материал активно используется для ремонта трубопроводов, бытовой техники и упаковки товаров.

Виды изоляционной ленты из поливинилхлорида

Хлопчатобумажная

Основу изделия составляет хлопчатобумажный материал с добавлением резины, на внутреннюю часть которого также наносится клеящий раствор. Некоторые производители в качестве базового материала применяют стекловолокно. Выпуск лент осуществляется с шириной от 15 до 50 мм. Из положительных характеристик выделяются:

• высокая прочность;
• повышенная износостойкость;
• термическая устойчивость;
• низкая стоимость.

К отрицательным моментам хлопчатобумажного изоляционного материала относят:

• вероятность воспламенения из-за перегрева;
• впитывание жидкости.

Тканевая изолента TESA
