Наконечники для проводов и кабелей

Разновидности прессклещей

Технология обжима несложная. Когда гильза или ТЭЩ надеты на проводник, подведен матричный элемент приспособления, рукоятки соединяют и выполняется контакт. На практике обычно дела не такие радужные. Кроме того, когда во вроде бы качественно обжатом проводнике, с годами часто ухудшается контакт на открытом воздухе.

По принципу функционирования клещи бывают:

• 2-гранные.
• 4-гранные.
• 6-гранные.

Конструктивно инструмент отличается, но работает также. Наиболее простой вид — 2-губочные прессклещи. Зрительно они походят на пассатижи, но с матричными видами губок. Они бывают с несъемной частью корпуса или съёмными. Используются для соединения клемм ТЭЩ и гильз.

Вам это будет интересно Особенности тестера кабельных сетей

4- и 6-гранные клещи оборудованы 2-3 губками, которые позволяют осуществить захват округлой формы при соединении рукоятки. Это ведет к тому, что на обжимающийся элемент действует давление с 4 или 6 сторон. Обжатая гильза принимает форму квадрата или шестигранника. Они дают крепкий контакт, защиту от влаги. Также клещи бывают пассатижными и диафрагментными.

Двухсторонний вариант наиболее прост

Пассатижный вариант

Пассатижные клещи зажимают только с 2-х сторон, но в отличие от пассатижей, в губках присутствуют вырезы особой формы, которые действуют, как направляющие. Это дает возможность произвести высококачественный крепеж на жиле электропровода ТЭЩ, основа которых в срезе имеет П-форму.

Плюс такого инструментария, обжимающего жилы электропроводов, в универсальности — к ТЭЩ получается «подойти» с каждой из сторон. Минус скрыт в необходимости иметь запас приспособлений, потому что на губках традиционно вырезы для 3-4 типоразмеров гильз.

Можно купить универсальный электромонтажный набор для обжимки со съемными матричными элементами, которые закрепляются на кассете. Если понадобится поработать с другими видами ТЭЩ, старые закрываются в кассетном элементе, и на их место подбираются те, которые подходят.

Многогранные модели пользуются спросом

Диафрагменные зажимы

Такого типа гильзы зажимают с 4 или 6 сторон — имеет значение диафрагменный механизм. Благодаря полноценному обхватыванию, проходит наиболее высококачественная обжимка конца проводника, а также устройство может подстроиться под любую высоту гильзы.

На заметку! Перед выбором клещей, важно учесть основной момент. Прессовать можно исключительно гильзу, в которую проводники вставлены односторонне

Иначе клещи застрянут на электропроводе, потому что их головка замкнута.

Когда отсутствует практика в электрике, любые эксперименты чреваты травмами и поломкой электроприборов, поэтому работать должны обученные люди.

Подбирать необходимо тщательно

Обжимные прессклещи ещё раз доказывают, что для каждой задачи нужен индивидуальный прибор. Только здесь всё значительно сложнее, потому что отдельное приспособление по большому счёту необходимо для определенного типа применяемых в работе проводников, если не хочется регулировать усилия пружин. Поэтому, какой конкретно необходим инструментарий и сколько, можно понять исходя из конкретно поставленных задач. С выбором инструмента всегда поможет консультант специализированного магазина. Если есть сомнения, лучше обратиться к опытному электрику.

Нюансы конструкции и характеристики

Наконечник НШВИ, как правило, имеет следующие особенности:

• В процессе изготовления применяется медь типа М1;
• Верхний порог напряжения составляет 690 В;
• Поверхность соединителя подвергается электролитическому лужению;
• Габариты коннекторов рассчитаны для подключения одного кабеля (монтаж осуществляется с учетом сечения);
• Изоляция выполняется с применением полипропилена, в составе которого отсутствуют галогены;
• Изолирующий элемент отличается высокой термической стойкостью — он выдерживает температуру до 105 градусов Цельсия;
• Втулочные коннекторы КВТ изготавливаются в одном цвете и имеют общий стандарт DIN. Это сделано для того, чтобы исключить трудности в процессе монтажа. Кроме того, цвет подобран с учетом маркировки DIN 462228, ч. 4.
• Проводник обжимается сверху медной втулки;
• Манжета НШВИ имеет коническую форму, что исключает проблемы в процессе ввода многожильного провода во внутреннюю часть втулки.

Характеристики изделий представлены ниже.

Клеммная колодка

Наиболее простое и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высокой ценой и продаются в каждом магазине электротоваров.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы.

Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками.

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

Виды под опрессовку

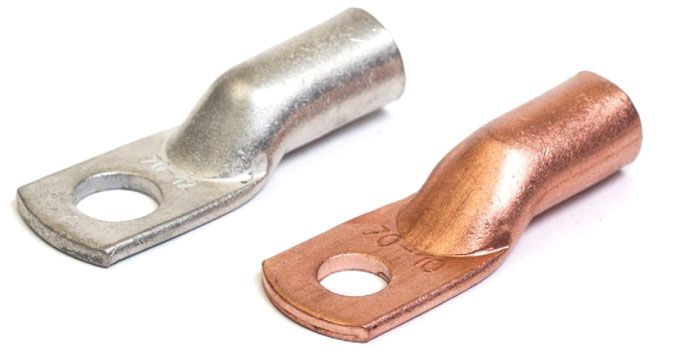

Самые распространенные и востребованные наконечники бывают медными, алюминиевыми, алюмо-медными и болтовыми.

Медные

Медные нужны, чтобы осуществлять кабельную опрессовку, которые выполняются из того материала. Чтобы производить такие детали, нужны цельнотянутые трубки. С одной стороны наконечникового изделия находится прижимная часть. С другой соединительной стороны находится трубчатое проводное отверстие. Назначения медных наконечников три: подключать вводные и распределительные устройства, делать электрические приборы и изолировать проводники.

Медные

НШВИ

НШВИ или штыревые концевики в расшифровке и маркировке являются штыревыми втулочными проводниковыми наконечниками. Создаются из электролитической меди с изоляцией. Материал обрабатывается гальваническим лужением. В быту и промышленности подобные изделия применяются для кабелей, имеющих сечение от 0,25 квадратных миллиметров. НШВИ обладает преимуществом — экономией времени, чтобы подсоединить к электротехнике.

Обратите внимание! Штыревые модели используются для медных изолированных проводов, которые имеют сечение в большом диапазоне. После постановки изделия создаются цельные обжимные штифты, которые упрощают момент подключения к клемме либо оборудованию

Способны полностью заменять обязательный процесс обслуживания медных проводников. Применяются при процедуре с названием опрессовка НШВИ.

Штыревые

Самодельные медные

Сегодня есть много кабельных медных опрессовочных оконцевателей, которые, в частности, очень просто расшифровать. Но бывают случаи невозможности подбора кабельного наконечника требуемого объема. Тогда возможно использовать нестандартный вариант — сформировать такую делать самостоятельно.

Процесс создания несложный. Для этого требуется взять медную трубку с определенным размером. Далее расплющить конец и сделать отверстие с нужным диаметром.

Самодельные медные

Чем обжать наконечники для проводов: перечень подходящих инструментов

Для установки металлических соединителей на провода не допускается использование инструментов, которые не предназначены для этих целей. Существуют специальные обжимники наконечников для проводов. Каждый из них располагает уникальными возможностями, поэтому может применяться в определенных условиях. Сфера использования различных видов инструментов для обжима проводов наконечниками:

Чаще всего для обжима наконечников используют гидравлические или пресс-клещи

1. Пресс-клещи ПК2М и ПК2 – предназначены для обжима проводов, размер сечения которых не превышает 10 мм².
2. Пресс-клещи ПК1М и ПК1 – ручные клещи, которые гораздо мощнее предыдущего варианта.
3. Гидравлические клещи – рассчитаны на опрессовку кабелей, имеющих размер сечения до 10 мм².
4. Ручной пресс – используется в промышленном производстве на проводах размером до 240 мм².
5. Электроприводный гидравлический пресс – предназначен для опрессовки проводов сечением до 300 мм².

Инструмент, укомплектованный шарнирами, имеет увеличенную силу нажима. При этом человеку не придется прилагать много усилий, чтобы установить наконечник. Самыми удобными в работе считаются приспособления с храповым механизмом.

Технология обжимки наконечников для проводов: одинарных, двойных и силовых

Если сращивание проводов с помощью наконечника выполняется впервые, желательно потренироваться, прежде чем приступать к работе. Для этого можно использовать ненужный кусок кабеля. В противном случае мастер рискует испортить не только соединитель, но и весь провод.

Перед тем как проводить опрессовку впервые рекомендуется потренироваться на ненужном кабеле

Рекомендации по применению одинарных штыревых наконечников для проводов:

1. Чтобы предотвратить выпадение жил из гнезда, при размещении провода в отверстии инструмента его нужно зафиксировать.
2. Опрессовка с помощью клещей выполняется до того момента, когда подключается храповый механизм, который блокирует инструмент, предотвращая его разжим.
3. Если установка соединителя производится вручную, то степень ее качества можно определить, потянув наконечник рукой. Если все выполнено правильно, деталь будет сидеть плотно и не станет перемещаться.
4. Допускается использование инструмента двухконтурного обжима. В этом случае сжимаются изолятор и втулка в гнездах, имеющих разный диаметр.

Подключение к фазе двух проводов можно выполнить с помощью одного контакта. Если производится установка модульных автоматов, для соединения нужно применять специальные перемычки. В результате к одному контакту присоединяют два кабеля. В этом случае для обжима проводов наконечниками желательно использовать НШВИ.

Подобная процедура имеет свои особенности:

• в манжету одновременно вставляются два кабеля;
• для обжима предпочтительно применять пресс-клещи, имеющие размер матрицы 6 мм².

В остальном процесс установки двойного соединителя выполняется так же, как и одинарного.

Провода необходимо тщательно зафиксировать в гнезде, чтобы в дальнейшем они не выпадали

Для обжима наконечниками силового кабеля рекомендуется использовать медные изделия с луженым защитным покрытием. Иногда после отрезки провода его край распушивается и увеличивается в размере. Если такое случилось, нужно снять лишнее на краях с помощью точила. Провод необходимо разворачивать так, чтобы точильный круг срезал излишек вдоль жилок, но при этом ни в коем случае не загибал их.

Независимо от типа используемого наконечника, не допускается совмещение метода обжима с пайкой. Нельзя, чтобы контактная часть на проводах была выполнена из чистого олова. Наконечники, как правило, обжимаются 1-2 раза на расстоянии 1-2 мм, гильзы – от 2 до 4-х раз.

Перед установкой наконечника нужно убедиться, что все жилы на срезе имеют одинаковую длину. В противном случае соединение будет некачественным. Иногда жилы повреждаются или ломаются, поэтому проводку нельзя скручивать перед монтажом наконечника. Если это требование игнорировать, в процессе обжима они будут передавлены, нарушится передача тока.

В целом с опрессовкой кабелей в домашних условиях может справиться любой. Основной причиной ошибок является несоответствие размеров провода и наконечника. Не рекомендуется использовать в работе самодельные соединительные детали. Также не допускается разрезание гильзы на две части в целях экономии.

Особенности работы с изолированными штыревыми и другими наконечниками

Особенностью работы с наконечниками НШВИ является то, что они не предназначены для опрессовки жестких одножильных электрических проводов. Такие не будут держаться после обжимки сравнительно мягкой оболочкой. При этом гибкий многожильный кабель после обжима клещами держится крепко, а контакт получается плотным.

НШВИ можно обжать даже такими клещами, без храповика

Интересно, что сразу брать зачищенный провод и опрессовывать НШВИ не стоит. Требуется гильза из мягкого металла, которой сначала обжимается жила. Конечно, можно ее проигнорировать, что и делает большинство даже профессиональных электромонтеров, однако надежность в этом случае снижается. К гильзам мы еще вернемся, а сейчас рассмотрим инструмент, который нужен для выполнения подобной работы.

Необходимый для работы инструмент

Крайне важно правильно подобрать пресс-клещи для опрессовки наконечников, типоразмер которых подойдет под выбранные изделия. Они бывают пяти видов:

• ручные (ПК2, ПК2М) предназначены для жил сечением до 10 мм². Такие используют для бытовых нужд;
• ручные усиленные (ПК1, ПК2М) подойдут для кабеля диаметром до 50 мм²;
• гидравлические ручные – аналог ПК2, но такими обжимать электропровод значительно легче;
• для промышленных нужд используют более мощное оборудование, такое как ручной пресс, помогающий оконцевать кабели до 240 мм²;
• гидравлический пресс с педалью либо электроприводом, способным обжать жилу в 300 мм².

Процесс обжимки несложен. На изображении все его этапы

Гильзы для проводов под опрессовку: когда они применяются

Иногда нет необходимости применять наконечник, а требуется опрессовка проводов гильзами. Они могут быть двух видов – ГМЛ (гильза медная луженая) или ГАО (гильза алюминиевая омедненная). Выбор зависит от материала изготовления кабелей.

Полезно знать! При соединении алюминиевых проводов желательно применение кварцевазелиновой пасты. Она препятствует протеканию процесса окисления.
Подобным образом обжимают и витую пару. Разница лишь в матрицах

Действия по подготовке к опрессовке

Как и при любой работе, перед опрессовкой нужно выполнить некоторые действия. Для начала жилу нужно зачистить на нужное расстояние. Выполнить это можно как обычным ножом, так и стриппером (второй вариант предпочтительнее).

Далее жилы туго скручиваются и вставляются в наконечник или гильзу

Обратите внимание, что туго скрученный электропровод имеет немного меньший диаметр. Это нужно учитывать при выборе изделий для опрессовки

Пресс-клещи комплектуются разными матрицами под различные размеры и формы

У каждых клещей есть набор матриц, соответствующих различным размерам проводов и способу обжимки.

Как обжимается провод: некоторые правила

Стоит сказать о некоторых нюансах производства подобной работы. Кабель в наконечнике или гильзе следует плотно удерживать, чтобы он не сместился во время обжима. Обязательно следует убедиться, что матрица на пресс-клещах подходит под диаметр изделия. Если все в порядке можно приступать к обжимке. Храповый механизм поможет сделать это без труда. Он не дает клещам ослабиться. Если опрессовка пошла не так, как задумано, механизм нужно разблокировать. Как уже догадался читатель, особых сложностей это не представляет.

Последствия невнимательного и неаккуратного отношения к обжимке кабеля

Опрессовка кабелей двойным наконечником: как это сделать

Эта работа практически не отличается от предыдущей. Исключением является то, что вместо одного провода в изделие для обжимки вставляется два. При этом сам обжим производится матрицей на размер большей, чем требуется. К примеру, при необходимости обжать 2 жилы, сечением 4 мм² используется матрица 6 мм².

Двойные НШВИ – когда требуется обжать 2 жилы

Маркировка и расшифровка

Промышленность выпускает большое количество всевозможных наконечников, которые различаются по конструкции и материалам.

Вариант цветной маркировки

Существует специальная маркировочная система, позволяющая различать материал и использовать его по назначению. Вот расшифровка некоторых обозначений:

• А – гильза выполнена из алюминия;
• Л – применяется латунь;
• М – в основе изделия медь;
• Т – элемент сделан из металла трубчатого сечения;
• У – соединитель выполнен в форме угла.

Встречается и обозначение в виде буквы О, которое указывает на наличие смотрового окошка, через которое можно убедиться, что кабели правильно располагаются во втулке внутри.

Если маркировка ТМЛ (О), то она обозначает луженую трубчатую медь с окошком для проверки. НШВИ – обозначает штыревой втулочный наконечник, а НКИ – кольцевой. При этом цифры обозначают площадь сечения или диаметры стержня. Чтобы облегчить поиск подходящих соединителей, например, НШВИ или КВТ, можно воспользоваться специальным каталогом или таблицами.

После буквенных обозначений в маркировке обычно идут цифровые, которые содержат информацию о:

1. номинальном сечении;
2. диаметре контактного стержня;
3. внутреннем диаметре хвостовика.

Например, изделие имеет маркировку ТМЛ (О). Это означает, что этот оконцеватель провода изготовлен из медной трубки и залужен. Его отличительной особенностью является наличие небольшого отверстия — смотрового окна, с помощью которого можно убедиться, правильно ли для опрессовки вставлен провод.

Такие контакты используются в основном на производстве, поэтому об их существовании известно не всем электрикам.

Что означает маркировка наконечника: полная расшифровка

У каждого типа и вида изделия своя буквенно-цифровая маркировка, не зная которую домашнему мастеру невозможно объяснить в магазине, что ему нужно. Разберем популярные маркировки:

• ТМЛ – луженый наконечник, для работы с которым нужен специальный инструмент – опрессовыватель. Выглядит как НШП. Разница лишь в том, что НШП – медный;
• ТА – тот же наконечник, но из алюминия;
• СИП – самонесущий наконечник, имеющий собственную изоляцию по трубке и кольцевую установочную пластину;
• НШВИ – распространен в бытовом использовании, втулочный штыревой;
• НКБ – используется в промышленности в качестве геофизического кабельного;
• РФИ-М – это уже флажковый наконечник;
• IEK – медный вилочный;
• ТМД – двойные глухие соединители;
• НКИ – изолированный кольцевой.

Алюминиевые изделия регламентируются ГОСТ-9581-80, медные – ГОСТ-7368-80.

Изделия для опрессовки делаются из меди, алюминия или биметалла

Как работать с обжимными клещами – важные нюансы

Сам процесс обжимания проводов интуитивно понятен – гильза или наконечник надевается на провод(а), к ней подводится матрица клещей, смыкаются ручки инструмента и контакт готов. На практике же чаще всего «первый блин», а то и несколько, получаются «комом», причем практически в прямом смысле – соединения могут быть далекими от идеала. Также бывали случаи, когда в с виду хорошо обжатом проводе со временем ухудшался контакт.

Если не выдерживается форма клемм

В первом случае виноваты настройки силы сдавливания частей матрицы, которые могут быть различные как для отдельных проводов, так и самих наконечников. Из-за этого профессионалы предпочитают иметь хотя бы два инструмента, чтобы не перенастраивать пружину для работы с другими проводами или гильзами.

Еще на качество работы влияет материал, из которых сделаны гильзы и их толщина. Обжимка для плотных клемм всегда выполняется гораздо проще и они впоследствии лучше держат форму, чем те, что сделаны из мягких материалов.

Правильное ориентирование наконечников с «П»-образным сечением – это хоть и лежащее на поверхности, но часто игнорируемое требование, а ведь перекос деталей в любом механизме далеко не всегда попадает в зону разрешенной погрешности.

Скручивание многопроволочных жил перед обжимкой

Для каждого опытного электрика, который начинал со скруток и пайки проводов, это движение скорее всего уже является рефлексом, но когда выполняется обжимка для многопроволочных наконечников, то от него надо избавляться. Справедливость этого утверждения можно проверить простым опытом – взять пару одножильных однопроволочных проводов, расположить их крест-накрест и сжать плоскогубцами.

В некоторых случаях деформируются обе проволочки, а иногда и только одна, но при этом она практически полностью будет перебита и станет болтаться на тоненьком перешейке. Разумеется, проводимость этой жилки значительно уменьшится. Если же проволочки не будут скручиваться, то при опрессовке наконечника они окажутся расположенными параллельно друг другу и при деформации они просто заполнят все пустоты, не передавливая друг друга.

Цветовая маркировка гильз и матриц

Различные размеры гильз некоторые производители помечают отдельными цветами и такие же метки наносят на матрицы клещей. Надо помнить, что единой системы для этого еще не разработано, поэтому если приобретать гильзы ориентируясь только на цвет, то можно получить не совсем подходящие расходники.

Нюансы работы с НШВИ

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

• необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
• тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

Вариант НШВИ

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

• пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
• инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
• гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
• в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
• гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение  с соединением элементов меди и алюминия, то применяется сплав.

Гильзы для опрессовки

Подготовка к опрессовке

Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:

• очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
• жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника

Зачистка проводов

Как обжать провод

После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля

Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон. Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой

Опрессовка многожильных проводов

Обжим одинарного наконечника

Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:

• чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
• опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
• если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
• можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
• в завершение нужно проверить прочность контакта, немного натягивая элементы.

Обжим одинарного провода

Обжим двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

• внутрь манжета устанавливается сразу два провода;
• выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

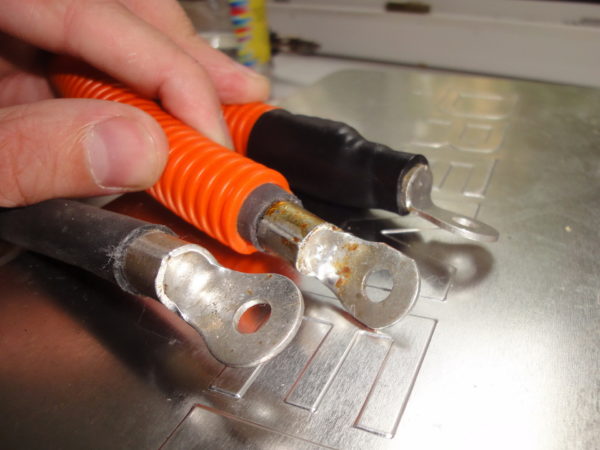

Обжим наконечников силового кабеля

Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае  край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.

Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.

Обжим силового кабеля

Как обжать провод

Пресс-клещи напоминают обычные пассатижи или плоскогубцы, на конце которых установлена матрица. Она подбирается в зависимости от размера и формы наконечника. Именно в нее вставляется и наконечник, и часть очищенного от изоляции кабеля. После этого достаточно придавить ручки, прикладывая небольшое усилие. Все остальное за вас сделает сам инструмент.

Обжим одинарного наконечника

Руководствуйтесь следующими принципами:

• чтобы исключить выпадение проводника из гнезда наконечника, сначала установите соединительный компонент в матрице пресс-клещей, а уже после зафиксируйте жилы;
• выполняя опрессовку пресс-клещами, давите на них до тех пор, пока не сработает храповый механизм, при помощи которого блокируются рукояти инструмента и исключается разжим;
• если вы фиксируете наконечник и жилы вручную, то слегка потягивайте руку, чтобы контролировать процесс (качественная фиксация исключает любые движения кабеля внутри наконечника);
• клещи двухконтурного обжима работают по иному принципу – сжатия изолятора со втулкой в гнездах разного размера;
• работали ли вы вручную или с помощью пресс-клещей, в конце обязательно убедитесь в качестве соединения, слегка потянув за куски провода.

Совет! Прежде чем приступать к работам, можете потренироваться, используя часть ненужного провода. Как только добьетесь качественного соединения, то можете приступать к электромонтажным работам.

Обжим двойного наконечника

При подключении двух проводников используется один контакт. В модульном автомате жилы коммутируются с помощью перемычек: один контакт – два кабеля.

В таком случае следует воспользоваться НШВИ для двух проводников. В манжету помещаются оба многожильных кабеля, а для обжима обязательно применяются пресс-клещи. Чтобы опрессовать наконечник двойного типа, следует установить на клещи матрицу с сечением не менее 6 кв. мм.

Обжим наконечников силового кабеля

При опрессовке силового кабеля используются луженые медные наконечники, хорошо защищенные от коррозийного воздействия. Если при обрезке кабеля его жилы значительно «распушились» и по диаметру стали больше остальных, то выполните работу на точиле. Разворачивая кабель, убедитесь в том, что круг удаляет лишние узлы вдоль жил, а не загибает их.

Пайка для обжима силового кабеля категорически не подходит, поскольку на таких проводах не могут использоваться контакты из одного олова.

Что такое оконцевание

Оконцевание проводов — это один из максимально простых и надежных способов подключения проводов к клеммным колодкам, автоматическим выключателям и прочему электротехническому оборудованию. Данный тип соединения распространен в бытовых и промышленных сетях. Это обусловлено преимуществами, которых позволяет добиться оконцевание:

• надежное контактное пятно;
• удобство монтажа;
• низкое переходное сопротивление соединения;
• общая эстетичность проводки.

Силовые кабели с наконечниками

Главное преимущество оконцевания жил кабелей — это низкое переходное сопротивление полученного контакта. Если его не использовать, то провод не сможет должным образом прижаться винтом к шине клеммника. Это приведет к слишком высокому сопротивлению контакта. Плохое соединение начнет греться или вовсе отгорит.

Оконцевание производится с помощью наконечников. Внешне они напоминают медные или алюминиевые колпачки. С одной стороны в них вставляется заранее зачищенный от изоляции провод, а с другой имеется отверстие для крепления под винт. Наконечник служит в качестве надежного переходника между кабелем и устройством, к которому он подключается.

Обжимка многожильного провода
