Как подключить реле времени: циклическое, механическое и электронное

Схема таймера

В её основе лежит широко распространённая недорогая микросхема NE555. Алгоритм работы следующий — при кратковременном нажатии на кнопку S1 на выходе OUT появляется напряжение, равное напряжению питания схемы и загорается светодиод LED1. По истечению заданного промежутка времени светодиод погасает, напряжение на выходе становится равным нулю. Время работы таймера задаётся подстроечным резистором R1 и может изменяться в пределах от нуля до 3-4 минут. Если есть необходимость увеличить максимальное время задержки таймера, то можно поднять ёмкость конденсатора С1 до 100 мкФ, тогда оно будет составлять примерно 10 минут. В качестве транзистора Т1 можно применить любой биполярный транзистор средней или малой мощности структуры n-p-n, например, BC547, КТ315, BD139. В качестве кнопки S1 используется любая кнопка на замыкание без фиксации. Питается схема напряжением 9 – 12 вольт, ток потребления без нагрузки не превышает 10 мА.

Это интересно: Как отправить mms — объясняем детально

Самодельное реле времени с задержкой от 1 минуты до 24 часов

Предыстория такова: Летом как известно появляются мухи комары, которые спать мешают. Комары залетают в комнату не всегда, так что смысла включать репеллент ежедневно нет. Но когда ложишься спать и они начинают жужжать, приходится включать отпугиватель. Засыпаешь под него, а на утро дикая вонища и весь ресурс пластинки израсходован на одну ночь. Вот по этому мне стало по зарез необходимо устройство(хотя руки дошли до этого только зимой), которое отключает нагрузку через заданное время. Возможности купить микросхему-таймер у меня не было, а реле на транзисторах имели очень маленькую задержку. И в голову пришла идея сделать своими руками реле времени с использованием часов в качестве таймера.

И начнём создание реле с … ножек. Я сделал их пробойником из баллончика:

Ножки приклеиваем на фанеру — будущее основание прибора:

Ставим трансформатор:

И стандартный обвес (диодный мост и конденсатор) — в итоге получаем нестабилизированный блок питания:

Источник питания устройства мы получили, теперь осталось разобраться со схемой.

Эта схема для часов, у которых будильник при срабатывании сигналит непродолжительное время:

При кратковременном нажатии кнопки «Пуск» реле 2 замыкает и удерживает цепь питания. Загорается светодиод, сигнализирующий о работе и реле 3 включает нагрузку. При срабатывании будильника реле 1 размыкает цепь питания и контакты реле 2 возвращаются в исходное положение. Нагрузка отключается. Вместо реле 2 и 3 можно использовать одно двухполярное реле.

Для часов, у которых будильник при срабатывании отключается только вручную (т.е. сигналит постоянно), схема гораздо проще:

Когда сигнал будильника подаётся на диод и эмиттер транзистора, контакты реле будут разомкнуты — нагрузка отключена. Не будет сигнала — включена.

Реле 3 в первой схеме и реле 1 во второй должны выдерживать сетевое напряжение и рассчитаны на ток, потребляемый нагрузкой. Реле, не подходящие по параметрам выйдут из строя.

Я добыл релюхи из сломаного бесперебойника, 250в 5а — всё с большим запасом.

Со схемками разобрались, идём дальше…

Приклеиваем релюшки:

Пол дела сделано, теперь нужно разобраться с часами.

Для питания часов нужно 3 вольта, но как их получить?

Вариант 1 — Стабилизатор на 3 вольта.

Вариант 2 — Оставить питание от батареек.

Батарейки явно не бро, могут подсесть в нужный момент, по этому предпочтительнее стабилизатор. Если нет стабилизатора, то тогда используем батарейки.

У меня был стабилизатор на 5 вольт и я подключил его через 4 диода. В итоге при срабатывании будильника идёт просадка напряжения, а это не хорошо.

Хоть на стабилизатор идёт мизерная нагрузка, я на всякий случай закрепил его на радиаторе. И заодно его стало удобней закрепить в корпусе часов:

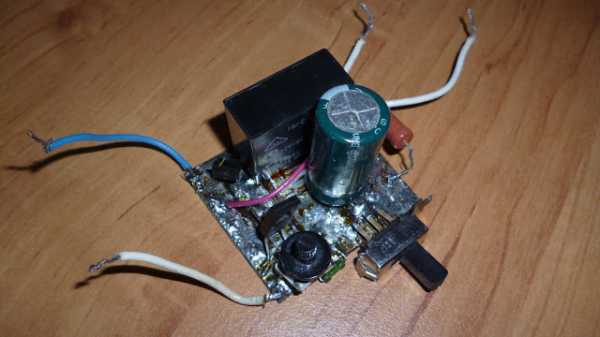

Навесом спаял схемку, инициирующую запуск релюшки:

И разместил всё это в корпусе часов:

Часы будут крепится к корпусу, прикрывающему релюхи:

Последний штрих — приделываем розетку:

Прибор готов. Область применения такого реле ограничена вашей фантазией. Например можно сделать автоматический полив растений или дозатор корма для домашних животных. Ну я и расфантазировался…

Если кто плохо понял принцип действия, посмотрите это видео. Оно и натолкнуло меня на создание реле.

Демонстрация работы:

Отключение катушки реле

При отключении катушки реле можно также достичь замедленного спадания магнитного потока в магнитопроводе (рис. 2 б). Для этого применяются различ­ные демпферы. Демпфером называется толстая гильза, выполнен­ная из меди или алюминия, которая насаживается на общий сердеч­ник со втягивающей катушкой. Эта гильза создает вторичный контур. При исчезновении основного магнитного потока при раз­мыкании РП в гильзе индуктируется ток, который по правилу Ленца стремится поддержать основной поток. Чем больше масса демпфера, тем больше выдержка времени реле. Роль демпфера одно­временно выполняет также и алюминиевое основание реле. Раз­личные диапазоны выдержки реле (0,3—5,5 сек) достигаются за счет применения дополнительных съемных демпферов.

Следует иметь в виду, что реле типа РЭ-500 предназначено для постоянного тока, и в цепь управления двигателями переменного тока оно включается через выпрямители.

Основные виды реле и их назначение

Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.

Электромагнитные реле

Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.

Принцип работы электромагнитного соленоида

Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.

Реле переменного тока

Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.

Промежуточное реле 220 В

Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.

Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике

Работает это таким образом:

1. подача тока на первое коммутационное устройство;
2. от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.

С каждым годом реле становятся эффективней и компактней

Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.

Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.

Реле постоянного тока

Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.

Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.

Четырехконтактное автомобильное реле

К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.

Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:

Watch this video on YouTube

Электронное реле

Электронное реле управления в схеме прибора

Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.

Схема реле времени

По принципу работы можно выделить следующие типы реле:

Реле времени c электромагнитным замедлением

Используется только в цепях постоянного тока. Кроме основной обмотки имеется еще и специальная короткозамкнутая в виде медной гильзы. Она создает определенные препятствия нарастанию магнитного потока, в результате чего происходит задержка во времени срабатывания якоря основного реле.

Таблица типов реле времени с характеристиками

Реле времени c пневматическим замедлением

Такое реле содержит специальный пневматический демпфер (или катаракт). Регулировка задержки по времени производится за счет изменения диаметра отверстия, предназначенного для забора воздуха, с помощью специального регулировочного винта в виде иглы.

Интересное видео с примером использования реле времени смотрите ниже:

Реле времени c анкерным или часовым механизмом

Главным элементом этой конструкции является пружина, которая «взводиться» с помощью электромагнита. Контакты реле замыкаются после того, как часовой механизм отсчитает положенное время, которое можно выставить на специальной шкале.

Реле времени c применением двигателей

Позволяет производить задержку времени от 10 секунд до нескольких часов. Имеет в составе синхронный электродвигатель, редуктор и электромагнит, с помощью которого осуществляется сцепление первых двух элементов.

Электронные реле времени

Первоначально в таких реле использовались переходные процессы в разрядных RC или RL контурах. С появлением недорогих микроконтроллеров стало возможным необходимую задержку включения программировать.

Ещё одно интересное видео о реле времени:

Устройство и виды реле времени

Реле времени состоит из воспринимающей, замедляющей и исполнительной частей, каждая из которых имеет определенную функцию. Воспринимающая часть запускает устройство после поступления на него управляющего сигнала, замедляющая отвечает за установленный интервал задержки, а исполнительная по прошествии заданного временного промежутка оказывает воздействие на управляемый прибор.

Конструкция РВ представляет собой проволочную катушку, обернутую вокруг металлического сердечника. Кроме того, в состав устройства входит набор контактов, подвижная стрелка и якорь из железа. В разных видах реле используется различное количество подвижных контактов. Классификация реле времени производится по различным признакам. Так, по исполнению, РВ может быть:

• моноблочным. В этом случае устройство является полностью самостоятельным, имеет встроенное питание и входы для присоединения приборов;
• встраиваемым. Этот вид не имеет корпуса и собственного питания. Такое реле применяется для изготовления сложных устройств;
• модульным. Такое устройство похоже на моноблок, чаще всего применяется для установки на ДИН-рейку в электрощитки.

Также РВ различаются и по методу, который используется для создания временного интервала:

• часовые или анкерные – самые первые РВ, которые считаются одними из самых надежных и широко применяются до настоящего времени;
• моторные – в состав этих устройств входят электрические контакты, редуктор и двигатель. Они помогают вовремя проводить плановые работы на оборудовании;
• реле с пневматическим и гидравлическим замедлением – регулирование интервалов в этих устройствах выполняется путем уменьшения/увеличения подачи жидкости или воздуха в рабочий объем;
• электромагнитные – используются только в цепях с постоянным током;
• электронные – самый распространенный вид реле, который способен обеспечить интервал от доли секунды до нескольких месяцев, а иногда и лет. Благодаря кварцевой стабилизации частоты и синхронизации времени по эталонным часам по радиоканалу или интернету, эти устройства чрезвычайно точные.

Отдельно стоит заметить, что электронные РВ, за счет наличия входов и выходов для обратной связи, а также развитого программирования, задающего нужный алгоритм функционирования, относятся к микроконтроллерам. Реле времени с электронным замедлением обладают небольшими размерами, низким энергопотреблением и высокой автономностью.

Схема резисторов в реле времени

Ведущие производители подобного оборудования

Ассортимент РВ на прилавках российских магазинов огромен. Если говорить о производителях, которые популярны среди потребителей, то брендом с идеальным соотношением цена/качество можно назвать ABB. Эта корпорация была основана путем слияния двух довольно крупных компаний в 1988 году, а уже в начале 90-х годов прошлого столетия ее представительство было открыто в Санкт-Петербурге. Сегодня компания занимает лидирующие позиции в производстве систем защитной и промышленной автоматики.

Прежде чем разобраться, как подключить реле времени АВВ, стоит рассмотреть особенности подобного оборудования.

Какие есть виды

По функциональному назначению

Условно все РВ делятся на две большие группы:

• Цикличные. Устройства, предназначенные для многократного срабатывания через заранее установленный интервал времени. Первые реле временитакого типа были механические. Сейчас используются электронные на микропроцессорах. Это позволяет задавать огромное количество параметров и, как следствие, использовать неодинаковые циклы с разными интервалами. Приборы цикличного типа используются в современных системах типа «умный дом», чтобы управлять всеми электроприборами: к подъему подогревать чайник, отключать наружное освещение после рассвета, стирать белье ночью по сниженному тарифу и т. д.
• Промежуточные. Более простые изделия, которые устанавливаются в различные механизмы для обеспечения задержки исполнения функции на заданный срок.

Промежуточные РВ в свою очередь подразделяются на 5 видов:

• Электромагнитные.
• Пневматические
• Часовые, они же анкерные.
• Моторные.
• Электронные.

Конструкция и детали.

Все детали реле времени размещены на печатной плате размерами 84х29 мм, которая вмонтирована в корпус вентилятора.

Печатная плата рассчитана на установку постоянных резисторов типа МЛТ или на аналогичные импортные. Времязадающий резистор R1 составлен из резисторов 1МОм и 510 кОм мощностью по 0,125 Вт и включенных последовательно. Резистор R2 мощностью 0,5 Вт и сопротивлением 470 кОм.

Постоянный конденсатор С3 может быть емкостью от 0,68 до 1,0 микрофарад и напряжением не менее 400В. Времязадающий электролитический конденсатор С1 емкостью 47 микрофарад и напряжением 15В, а С2 емкостью 220 микрофарад и напряжением не менее 25 Вольт.

В конструкции использованы импортные диоды типа 1N4007. Можно устанавливать любые выпрямительные диоды, рассчитанные на ток 1 Ампер и напряжение не менее 300 Вольт. Стабилитрон VD3 с напряжением стабилизации 12 В. Обмотка реле KL1 на напряжение 12 В, а контакты KL1.1 должны коммутировать напряжение 220 В.

При исправных деталях и правильном монтаже реле времени начинает работать сразу и в налаживании не нуждается. Реле подключается параллельно лампе туалета или ванной комнаты в точках 1 и 2, указанных на схеме. Чтобы в процессе налаживания схемы не ждать полторы минуты, уменьшите сопротивление резистора R1 до 100 кОм.

Вы можете сделать свой чертеж печатной платы, используя материал этого видеоролика, в котором показан процесс, начиная от компоновки деталей на плате и заканчивая рисованием дорожек. Посмотрев этот видеоролик, Вы сможете составить чертеж печатной платы практически для любой конструкции такой сложности.

В этом ролике показан процесс подготовки печатной платы: сверление отверстий, нанесение рисунка дорожек, травление дорожек. Далее идет распайка деталей на плату и монтаж реле времени в корпус вытяжного вентилятора.

Как Вы уже поняли, это реле времени с задержкой включения универсально, и поэтому его можно приспособить под любые нужды. Также можно ознакомиться со схемой и конструкцией реле времени с задержкой выключения, материал которой для публикации на странице сайте предоставил один из читателей.

Удачи!

Литература: Коломбет Е. А. Таймеры. 1983г.

Критерии выбора покупных изделий

Если нет желания или возможности смастерить реле самостоятельно, то можно купить готовую конструкцию. Найти её можно в магазинах, специализирующихся на продаже и ремонте электроприборов. В этом случае денежные затраты будут намного больше, чем при изготовлении своими руками, но снизятся временные потери.

Основные критерии выбора:

1. Диапазон задержки. Это основной параметр, который следует учитывать при покупке реле времени. Он определяется исходя из назначения устройства и особенностей его работы.
2. Тип коммутируемого тока. Реле способны коммутировать как постоянный, так и переменный ток. В первом случае рекомендуется покупать устройства типа DC, а во втором — AC. В некоторых случаях оптимальным вариантом будет использование универсальных изделий, имеющих маркировку AC/DC.
3. Степень защиты. В зависимости от места установки реле (на улице или в помещении), необходимо выбирать определённые модели. Устройства, которые будут находиться на открытом пространстве, должны иметь дополнительный защитный корпус и обладать индексом IP40. Для размещения внутри здания подойдёт изделие с индексом IP20.
4. Максимальный коммутируемый ток. Если покупаемое приспособление будет использоваться в бытовых приборах, то специалисты советуют выбирать те модели, которые способны коммутировать нагрузку в пределах от 10 до 16 А.
5. Возможности подключения. Большинство современных изделий можно одновременно подключить к двум элементам. Так работу реле с задержкой времени можно контролировать из 2 мест, находящихся в разных концах комнаты.
6. Габариты. Профессионалы советуют покупать максимально компактные устройства, так как для них будет проще найти место установки.
7. Способ монтажа. В некоторых случаях требуется контролировать и этот параметр, так как многие модели нуждаются в креплении на DIN-рейку.

Электромагнитный пускатель

Электромагнитный пускатель представляет собой электрический аппарат, который позволяет запускать, останавливать и защищать трехфазные асинхронные электрические двигатели.

Кроме того, эти приборы позволяют запускать и выключать любые виды нагрузки, к примеру, элементы нагрева, источники освещения и другие.

Производятся электромагнитные пускатели в одиночном или сдвоенном исполнении. Последние обладают механической защитой от одновременного запуска.

Приборы открытого исполнения используются в панельных установках, их применяют внутри закрытых специализированных шкафов, а также в других местах, которые надежно защищены от мелких частиц и механических повреждений.

В отличие от них, защищенные пускатели могут применяться внутри помещений, если среда не сильно запылена. Есть и пускатели, которые обладают надежной защитой от влаги и пыли, они могут использоваться как на внутренних, так и на наружных установках.

Закорачивание катушки

Рисунок 2. Схема получения выдержки времени у электромагнитных реле времени с различными вариантами включения втягивающей катушки.

При включении реле РВ якорь при­тягивается очень быстро (время за­ряда реле 0,8 сек). При отключении создается выдержка времени, при этом отключение реле может осу­ществляться как путем разрыва цепи катушки, так и путем ее закорачивания (рис. 2а). Выдержка времени при закорачи­вании катушки получается по сле­дующей причине. Для отпадения якоря (и, следовательно, срабаты­вания контактов реле) необходимо, чтобы поток в магнитной системе исчез или уменьшился до определенной величины, что и происходит при прекращении питания катушки реле, т. е. при ее отключении.

Если же шун­тировать катушку реле (например, параллельным включением каких-либо контактов другого промежуточного реле РП), то вслед­ствие самоиндукции в контуре, образуемом катушкой реле и кон­тактом РП, поддерживается некоторое время ток. Следовательно, магнитный поток и сила притяжения якоря к сердечнику тоже будут затухать постепенно. Сопротивление R в цепи катушки должно быть предусмотрено для предотвращения короткого замы­кания (в том случае, если в этой цепи нет других потребителей).

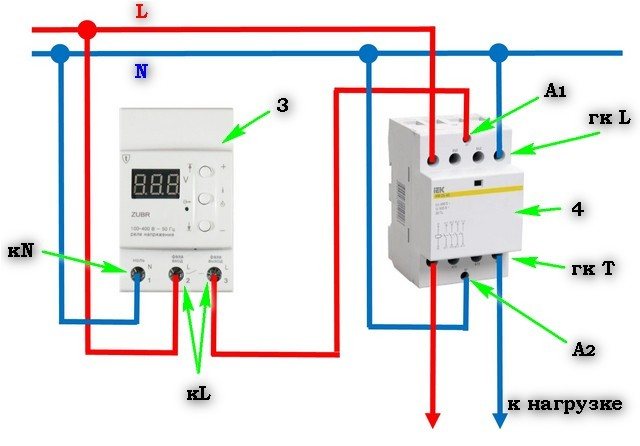

Подключаем реле времени к магнитному реле

Подобная коммутация применяется при необходимости запуска электродвигателя или другого мощного оборудования. Ведь само реле времени не способно выдержать более 16 А. Для начала необходимо закрепить оба устройства так, чтобы фиксация была максимальной, а расположение не имело отклонений более чем на 10 градусов. Сама коммутация должна выглядеть следующим образом.

На РВ имеется 5 пронумерованных контактов – два сверху и 3 снизу. Фазный провод одновременно идет на клеммы 1, 4 и один из выводов группы магнитного пускателя. Выход из контакта 5 направляется на катушку. Именно она отвечает за срабатывание магнитного пускателя.

Траектория нулевого провода – клемма 2, вторая сторона катушки и нагрузка. Конечно, РВ могут отличаться одно от другого. На рисунке ниже можно увидеть немного другой способ коммутации.

Разобравшись, как подключить реле времени к пускателю, можно переходить к освещению. Рассмотрим этот вопрос подробно.

Что такое таймеры, реле паузы, задержки

Сразу оговоримся: самодельные автотаймеры регулируют задержку от нескольких секунд до 10–15 мин. Есть схемы только для вкл. и для вкл./выкл. нагрузки, а также для активации в определенное время суток. Но их диапазон задержки и опции ограниченные, нет функции периодического самостоятельного срабатывания несколько раз и настройки промежутков между такими циклами, как у розеточных заводских приборов. Впрочем, возможностей самоделки (есть также в продаже готовые подобные простые модули) хватит для активации вентиляции гаража, освещения в кладовой и подобных не слишком требовательных операций.

Временное реле (таймер, реле паузы, задержки) — это автоматический расцепитель, срабатывающий в момент, выставленный на нем пользователем, включая/выключая (смыкая/размыкая контакты) электроприбора. Таймер чрезвычайно практичный в ситуациях, когда пользователю необходимо, чтобы устройство активировалось или деактивировалось, когда он находится в ином месте. Также такой узел выручит в обычных бытовых случаях, например, подстрахует, когда забывают выключить/включить оснащение.

Таким образом, временное реле исключит ситуации, когда оставили электроприбор включенным, забыли его выключить, соответственно, он перегорел или еще хуже, стал причиной пожара. Включив таймер, можно идти по своим делам, не беспокоясь, что надо будет возвратиться в определенное время для обслуживания оборудования. Система автоматизируется, агрегат сам отключится, когда установленный период на расцепителе истечет.

Где применяют

Многим знакомы пощелкивания в советских стиральных машинках, когда большими градуированным селекторами выставляли определенную задержку до вкл./выкл. Это яркий пример данного устройства: например, выставляли работу на 10–15 мин., барабан крутился это время, затем, когда часы внутри доходили до нуля, стиралка сама выключалась.

Временные реле всегда устанавливают производители в микроволновки, электропечи, электроводонагреватели, автополив. В то же время многие приборы его не имеют, например, освещение, вентиляция (вытяжка), тогда можно докупить таймер. В самом простом виде он выглядит как небольшой прямоугольный блок с селекторами времени и вилкой под обычную розетку («суточные» розетки-таймеры), в которую вставляется. Затем в него вставляют вилку кабеля питания обслуживаемого прибора, настраивают элементами управления на корпусе время задержки. Есть также типоразмеры для размещения путем соединения с линией (с проводами, проводкой, для распредщитков), для интегрирования внутрь приборов.

Устройство, разновидности, особенности

Преимущественно таймеры в заводских электроприборах с расцепителями основываются на микроконтроллере, часто управляющем также всеми режимами работы автоматизированного аппарата, где они установлены. Описанное объединение функций дешевле для производителя, так как не надо изготавливать отдельные микросхемы.

Мы же будем описывать самые простые схемы реле времени с задержкой, только с опцией вкл./выкл. и подбора временной паузы в небольшом диапазоне (до 15–20 мин.):

• для низковольтного питания (5–14 В) — на транзисторах;
• на диодах — для питания напрямую от сети 220 Вольт;
• на микросхемах (NE555, TL431).

Есть специальные заводские модули, их можно купить на интернет площадках (Aliexpress, подобные и специализированные ресурсы), на радиорынках, в спецмагазинах.  Полностью кустарные изделия создаются по аналогичным схемам, в основном для несложных задач: элементарное расцепление/сцепление контактов в определенный, задаваемый момент времени, при этом диапазон задержки небольшой от секунд до 15–20 мин.

Настройка электромеханических приспособлений

Промышленное оборудование и бытовые модули часто могут дополняться электромеханическими приборами. Их конструкция такая, что управление производится благодаря потенциометрам. Впереди корпуса расположен специальный шток потенциометра. Он сделан под плоскую отвёртку. Вокруг этого элемента нанесена шкала со значениями.

Вам это будет интересно Устройство, принцип работы и применение ионистора

Прорезь выполняет роль своеобразного указателя, который меняет своё направление во время вращения. Чтобы настроить необходимый временной показатель, следует установить прорезь под отвёртку напротив требуемого значения.

Наиболее распространённым примером устройств такого типа является электромеханическое реле NTE8. Его используют для контроля вентиляционных систем, искусственного освещения и отопительных модулей.

Как сделать своими руками

При желании заняться самостоятельным изготовлением РВ, начинать нужно с простейшей схемы, чтобы понять принцип работы.

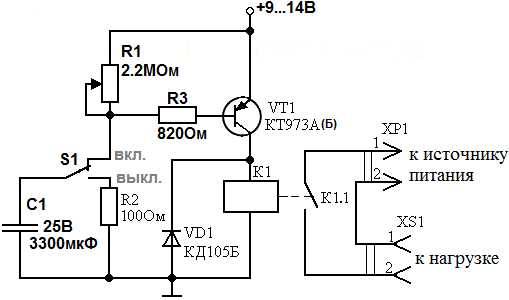

Чтобы создать такое устройство, понадобятся следующие компоненты:

Время задержки в реле времени на 12 вольт составляет 10 минут и может быть отрегулировано, конечно, это не многозадачное циклическое РВ, зато его несложно сделать своими руками, даже не имея отточенного навыка.

Время задержки задается конденсатором С1, имеющим стандартную комплектацию КИТ набора 1000 мкФ/16 В. Как уже было сказано, период задержки срабатывания составляет 10 минут. Также он может регулироваться посредством транзистора R1. Питание – 12 вольт. Для управления нагрузкой нужно использовать контакты. Можно обойтись без платы, собрав схему на макете.

Где и как используется

Реле времени используется в электросетях, когда необходимо выполнить определенную задачу через заданный интервал времени. Частных примеров такого применения очень много.

Важным моментом является конкретный вид устройства и его параметры, которые во многом и определяют точную сферу применения. Например, электромагнитные РВ используются для запусков крупных двигателей.

Электронные часто применяются в бытовых условиях для выполнения мелких задач типа включения полива на участке или отопительного котла на прогрев или отключения освещения вокруг дома после рассвета.

Кроме того, их используют для контроля освещения рекламных вывесок или фасадов зданий, работы насосов полива газонов и систем климат-контроля и многих других задач.

Что следует знать для чувствительной экономии на уличном освещении

Само по себе реле времени не даст такого эффекта, который хотелось бы видеть владельцу – счета по электричеству за уличное освещение убавятся незначительно. Это неудивительно, ведь РВ будет включать его вечером и отключать утром. Возникает вопрос: зачем лампы светят, когда во дворе никого нет? Оправданным решением будет коммутация реле времени с датчиком движения. При таком подключении РВ будет подавать напряжение, но при отсутствии людей во дворе до светильников оно доходить не будет. Однако, едва в поле «зрения» датчика движения появляется человек, цепь замыкается и фонари включаются.

Также можно продумать, как подключить реле времени в паре с датчиком звука. Ведь никто не может передвигаться бесшумно, это противоестественно. Тем более ночью, когда звуки слышны более отчетливо. Подобные доработки РВ дополнительными датчиками позволят сэкономить до 70-80 % расходуемой электроэнергии, что чувствительно отразится на счетах от энергосбытовой или обслуживающей компании.

Регулировка цифрового оборудования

Применение устройств с механическими настройками можно объяснить на примере таймера REV Ritter. Он включается в самую обычную бытовую розетку. С помощью этого аппарата происходит контроль управления в необходимых временных рамках любой домашней техники. Его настройка происходит следующим образом:

1. Поднимаются все элементы, находящиеся вокруг диска.
2. Опускаются только элементы, которые стоят напротив необходимого значения времени.
3. Диск поворачивается для установки текущего времени.

Например, если на диске опустить сегменты с числами 15 и 21, то после начала работы устройства питание подключится в 15 часов, а разорвётся цепь в 21 час. Конструкция механизма REV Ritter предполагает организацию 48 периодов за полные сутки.

Также оборудование имеет возможность внепрограммного подключения нагрузки. Чтобы включить такую функцию, есть отдельная кнопка, которая размещена сбоку корпуса. Если на неё нажать, то питание на прибор будет подаваться без учёта настроек.
