Как подключить насос с гидроаккумулятором и реле давления

Когда необходима?

Регулировка необходима в том случае, когда были замечены какие-либо перебои в работе насоса или уменьшение напора воды.

Также необходим плановый контроль показателей, который выполняется в следующих случаях:

• использование системы водоснабжения в тёплые времена года — перед началом сезона эксплуатации;
• использование оборудования круглогодичное —3-4 раза в год.

Такой контроль убережёт от неожиданной поломки оборудования, продлит период пользования насосом и укажет, насколько качественный приобретённый насос, ведь стабильность давления в гидроаккумуляторе длительное время — главный показатель качества.

Правильный подбор

Интересный нюанс: название данного оборудования зависит не от его конструкции, а от области применения. Если речь идёт о водоснабжении, бак называют гидроаккумулятором. А ёмкость, вмонтированная в отопление, с теми же конструкционными характеристиками будет называться мембранным или расширительным баком.

Но при этом важно учитывать информацию, указанную производителем. Каждое изделие имеет свою рабочую температуру и давление:

• до 4 атмосфер и до 120 градусов по Цельсию – для отопления;
• до 12 атмосфер и до 80 градусов – для водоснабжения.

По объёму подбирается не самый дешёвый бак, а соответствующий параметрам системы.

Для нормализации давления в системе отопления используется целых ряд устройств. Но важнейшим из них является или гидроаккумулятор. Его конструкция дает возможность в автоматическом режиме стабилизировать показатели давления теплоносителя при изменении температурного режима.

Назначение

Гидроаккумулятор устанавливается только для систем отопления закрытого типа. Они характеризуются высоким давлением воды, которое происходит вследствие ее нагрева. Поэтому при превышении допустимого показателя необходима система компенсации. Для этого и предназначен гидроаккумулятор.

Он представляет собой стальную конструкцию, которая внутри разделена на две камеры. Одна из них предназначена для заполнения водой из системы отопления, а вторая служит воздушным компенсатором. Для установки оптимального показателя давления в воздушной камере в гидроаккумуляторе предусмотрен клапан. С его помощью изменяют степень нагнетания воздуха, тем самым адаптируя устройство под параметры конкретной системы отопления.

Камеры разделяет эластичная мембрана или баллон из резины. При поднятии температуры воды в трубах выше критической происходит скачок давления. Жидкость, расширяясь, начинает давить на стенки разделительной мембраны. Она же, в свою очередь, под действием этой силы увеличивает объем заполнения водяной камеры. Это приводит к нормализации давления внутри всей системы.

Правила подключения, схема

При монтаже гидроаккумулятора следует руководствоваться определенными правилами. Прежде всего – необходимо выбрать участок в тепловой магистрали, где он будет установлен. Специалисты рекомендуют монтировать расширительный бак в обратную трубу с охлажденной водой. Но в то же время он должен быть установлен до насосного оборудования. Общая схема монтажа выглядит следующим образом.

Как видно, в качестве защиты магистрали от перепада давлений жидкости на выходе из отопительного оборудования установлен предохранительный клапан. Он выполняет те же функции, что и гидроаккумулятор, но рассчитан на более высокие скачки давления. Расширительный бак необходим для нормализации работы отопления при небольших перепадах давления.

Перед началом монтажа следует учесть следующие особенности:

• Выбор места установки. Основным требованием к нему является свободный доступ к устройству. В особенности это касается регулировочного клапана воздушной камеры.
• На участке между и расширительным баком не должно стоять другой запорной или регулирующей арматуры. Она может внести существенные изменения в гидравлическом сопротивлении.
• Температура в помещении, где устанавливается гидроаккумулятор, не должна быть ниже 0°С.
• Его поверхность не должна испытывать механические нагрузки или внешние воздействия.
• Срабатывание редуктора давления на выпуск воздуха из камер должно быть установлено согласно параметрам отопительной системы.

Руководствуясь этими правилами можно самостоятельно установить расширительный бак. Но при этом следует соблюдать правила подключения, использовать изделия из качественного материала и рассчитать оптимальный объем бака.

Для расчета необходимо знать общий объем системы отопления, оптимальную и максимальную величину давления в ней, а также коэффициент расширения воды. Формула для вычисления величины гидроаккумулятора мембранного типа:

• е – коэффициент расширения воды – 0,04318;
• С – общий объем системы отопления;
• Pi – начальное давление;
• Pf – максимальное давление.

Рассмотрим пример расчета для отопления с общим объемом 500 л, оптимальным показателем давления в 1,5 бар, а максимальным – 3 бар.

Эта методика позволит правильно выбрать и подключить расширительный бак для системы отопления закрытого типа.

Как правильно выбрать гидробак

Гидробак – ёмкость, основным рабочим органом которой является мембрана. От её качества зависит, сколько времени прослужит устройство от момента подключения до первого ремонта.

Лучшими считаются изделия из пищевой (изобутированной) резины. Металл корпуса изделия важен только для расширительных баков. Там же, где вода содержится в груше, характеристики металла не имеют решающего значения.

Если не обратить особого внимания на толщину фланца вашего приобретения, то уже через год-полтора, а не через 10-15 лет, как вы планируете, придется покупать совершенно новое устройство или, в лучшем случае, менять сам фланец

При этом гарантия на бак составляет всего-то год при заявленном сроке эксплуатации в 10-15 лет. Так что дыра появится как раз после истечения гарантийного срока. И запаять или заварить тонкий металл будет невозможно. Можно, конечно, попытаться отыскать новый фланец, но, скорее всего, понадобится новый бак.

Чтобы избежать подобных напастей, следует искать бак, фланец которого сделан из нержавейки или из толстой оцинковки.

Расчет параметров гидробака

В большинстве случаев включений, гидробаки для водоснабжения устанавливают по принципу: чем больше объем, тем лучше. Но слишком большой объем не всегда оправдан: гидробак займет много полезного места, вода в нем будет застаиваться, и если перебои с электроэнергией бывают очень редко, в нем просто нет необходимости. Слишком маленький гидробак также неэффективен – если используется мощный насос, то он будет часто включаться и выключаться и быстро выйдет из строя. Если возникает ситуация, когда пространство для монтажа ограничено или финансовые средства не позволяют приобрести накопительный бак большой емкости – можно рассчитать его минимальный объем по приведенной ниже формуле.

Как правильно в системе водоснабжения рассчитать объем гидробака

В последнее время на рынке появились современные высокотехнологичные электронасосы с плавным пуском и остановкой, частотным регулированием скорости вращения рабочих колес в зависимости от водопотребления. В этом случае необходимость в гидравлическом баке с большим объемом отпадает – плавный пуск и регулировка не вызывают гидроударов, как в системах с обычными электронасосами. Автоматические блоки управления высокотехнологичных устройств с частотным управлением имеют встроенный гидробак очень маленького объема, рассчитанный на свою насосную группу.

Таблица рассчитанных значений давления и объема гидробака в зависимости от режимов работы поставляющей воду линии

Что представляет собой схема подключения гидроаккумулятора

Чтобы подключение прошло успешно, надо делать его по схеме. Изучите, что вам надо для подключения, какие элементы и детали, а также, вам поможет инструкция и схема подключения.

Чтобы знать, что и куда подключать, надо для начала ознакомиться с главными составляющими схемы подключения. Вокруг них строится весь процесс. Назначение схему – показать, как подключается гидроаккумулятор в общей цепи.

Схема подключения гидроаккумулятора имеет три основных элемента:

1. Сам гидроаккумулятор;
2. Погружной насос;
3. Реле давления;
4. Пятивыводной штуцер.

Это основные составляющие схемы подключения. При сборе гидробокса учитывайте автоматику гидробака, ставьте подсоединение к шлангам и дополнительный штуцер при необходимости, поможет в надёжности и обвязка. Гидронасос лучше соединить с реле давление на последних этапах, так к нему подключается напряжение. Реле соединяется с пятивыводным штуцером. К нему же присоединяется и обратный клапан.

На другой конец штуцера крепится гидроаккумулятор. От него же идёт трубопровод в дом в краны. Для анализа состояния используется манометр. Его можно установить на пятивыводной штуцер. Обычно в нём уже есть отверстия для установки.

По такой схеме вы быстро и без проблем подключите все главные элементы. Не скупитесь купить хороший погружной насос и осуществить подбор качественного гидроаккумулятора. Это те составляющие, на которые стоит потратить деньги. В этом случае они прослужат вам десятки лет.

Регулировка реле давления гидроаккумулятора насосной станции — ничего сложного (видео)

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

ОЦЕНИТЕ ЭТУ СТАТЬЮ

Популярные запросы

автоматизация бассейны и фонтаны бытовая техника ванная вентиляторы воздуховоды дачный туалет душевая кабина дымоходы запорная арматура инструмент канализация колодец конвекторы кондиционирование котельное оборудование краны и смесители наружный водопровод насосное оборудование обогреватели освещение очистка воды очистка воздуха печи проектирование работа с трубами радиаторы сварочные работы своими руками септики скважина солнечные батареи схемы отопления теплоноситель теплый пол увлажнение воздуха утепление фильтры электропроводка

Давление в гидроаккумуляторе

Понимание того, как устроен гидроаккумулятор, поможет лучше справиться с самостоятельной настройкой управляющего оборудования.

Различают два типа гидробаков: с резиновой вставкой, напоминающей грущу, или с резиновой же мембраной. Этот элемент делит емкость на две не сообщающиеся части, в одной из которых находится вода, а в другой – воздух.

Внутри гидробака находится резиновая грушевидная вставка или резиновая мембрана. Давление в гидробаке можно регулировать, подкачивая или стравливая воздух

В любом случае, работают они примерно одинаково. В бак поступает вода, а резиновая вставка давит на нее, чтобы обеспечить перемещение воды по водопроводной системе.

Поэтому в гидробаке всегда присутствует определенное давление, которое заметно изменяется в зависимости от количества воды и воздуха в баке.

Чтобы перед настройкой реле измерить давление воздуха в гидробаке, следует подключить манометр к ниппельному соединению, предусмотренному на корпусе устройства

На корпусе бака обычно имеется автомобильный ниппель. Через него можно закачать в гидробак воздух или стравить его, чтобы отрегулировать рабочее давление внутри емкости.

При выполнении подключения реле давления к насосу рекомендуется измерить текущее давление в гидробаке. Производитель по умолчанию выставляет показатель в 1,5 бар. Но на практике часть воздуха обычно уходит, и давление в емкости будет ниже.

Чтобы измерить давление в гидроаккумуляторе, используют обычный автомобильный манометр. Рекомендуется выбрать модель со шкалой, на которой проставлен самый малый шаг градации. Такой прибор позволит провести более точные измерения. Не имеет смысла замерять давление, если нет возможности учесть одну десятую часть бара.

В этом отношении имеет смысл проверить и тот манометр, которым укомплектована насосная станция промышленного производства.

Нередко изготовители экономят и устанавливают недорогие модели. Точность измерений с помощью такого прибора может вызывать сомнения. Его лучше заменить на более надежное и точное устройство.

Выбирая манометр для насосной станции или насоса с гидробаком, стоит обратить внимание на механические модели с точной шкалой градации

Механические автомобильные манометры выглядят не слишком презентабельно, однако, судя по отзывам, они значительно лучше новомодных электронных устройств. Если все же выбор сделан в пользу электронного манометра, не следует экономить. Лучше взять устройство, выпущенное надежным производителем, чем дешевую пластиковую поделку, которая точных данных не дает и может в любой момент сломаться.

Еще один важный момент – электронный манометр требует электропитания, за этим придется следить. Проверяют давление в гидробаке очень просто.

Манометр присоединяют к ниппелю и замеряют показания. Нормальным считается давление в пределах от одной до полутора атмосфер. Если давление в гидробаке слишком высокое, запас воды в нем будет меньше, но напор при этом будет просто отличным.

На этой схеме наглядно показан порядок подключения реле давления и манометра к погружному насосу и гидробаку, чтобы автоматизировать работу насосного оборудования

Следует помнить, что слишком высокое давление в системе может быть опасным. В этом случае все компоненты водопровода постоянно работают под повышенной нагрузкой, а это приводит к быстрому износу оборудования. Кроме того, чтобы поддерживать повышенное давление в системе приходится чаще подкачивать в бак воду, а значит и чаще включать насос.

Это также не слишком полезно, поскольку вероятность поломок увеличивается. При настройке системы нужна определенная уравновешенность. Например, если давление в гидроаккумуляторе слишком высокое или чрезмерно низкое, это может привести к повреждению резиновой прокладки.

Устройство и принцип работы реле давления

Этот узел управления должен быть смонтирован у входа в гидронакопитель с помощью переходника, который имеет пять отводов: три для поступления воды, еще один для манометра и последний для реле.

Чтобы понять, как это устройство работает, следует разобраться в его конструкции. Обычно внешне это небольшая пластиковая коробка. К ее основанию снизу прикручена крышка, под которой установлена мембрана, а также поршень из металла. Крышка снабжена гайкой, с помощью которой реле крепится к переходнику системы водоснабжения. Сверху крышки мембраны расположена клеммная колодка. Она отвечает за подключение сети и насоса, а также за заземление.

Также сверху крышки находятся разных размеров пружинные регуляторы. Крышка от коробки реле упирается в большой регулятор и закрепляется на его винте. Итак, конструкция реле состоит из:

• основание;
• гайка крепления к переходнику;
• крышка мембраны;
• большой пружинный регулятор;
• малый пружинный регулятор;
• клеммная колодка с выходами для подключения насоса, подведения 220V и заземления.

Сейчас мы описали стандартную конструкцию этого узла управления, она может быть и иной. Реле могут быть разной формы, размеров, внутри элементы могут располагаться по-другому. Все это зависит от производителя.

Далее, по логике вещей, следует кратко рассмотреть устройство гидроаккумулятора, так как эти два узла находятся в непосредственном взаимодействии. Гидроаккумулятор или гидронакопитель представляет собой расширительный бак, главная задача которого поддержание, а при определенных условиях и изменение давления в системе насосной станции. По конструкции расширительный бак внутри имеет две полости, разделенные мембраной. Одна полость заполняется водой, вторая воздухом.

Когда насос подает воду и водяная полость бака заполняется, в воздушной полости давление будет расти. По достижении уровня, выставленного в реле, насос должен автоматически отключится. Это показатель отключения насоса. Посмотрим, что происходит в реле во время описанного процесса. При подаче воды насосом в гидронакопитель, в реле мембрана начинает давить на поршень, который, в свою очередь, активирует контактную группу на платформе.

Контакты, к которым подведено напряжение 220V и подключен насос, в зависимости от взаиморасположения пружинных регуляторов и платформы, могут быть разомкнуты и насос выключается. Как только начинается забор воды из системы, сжатый воздух в гидроаккумуляторе выталкивает воду, и ее давление медленно ослабевает. При достижении уровня давления, указанного в реле для включения насоса, контакты замкнутся, и насос должен снова запуститься. Таким образом, гидроаккумулятор и реле приводят в действие всю систему водоснабжения и регулируют ее работу.

Советы опытных специалистов

Реле давления гидроаккумулятора к электрощиту дома рекомендуется подсоединять посредством отдельной линии со своим УЗО.

Также в обязательном порядке необходимо этот датчик заземлить, для этого на нем есть специальные клеммы.

Если на корпусе или внутри реле видна вода, то прибор незамедлительно следует обесточить. Появление влаги – это прямой признак порыва резиновой мембраны. Такой блок подлежит немедленной замене, ремонтировать и продолжать эксплуатировать его нельзя.

Очистные фильтры в системе должны быть установлены в обязательном порядке. Без них никак. При этом их регулярно необходимо чистить.

Также раз в квартал или полгода следует промывать само реле давления. Для этого на приборе откручивается крышка с входным патрубком снизу. Далее промывается открывшаяся полость и находящаяся там мембрана.

Проверку реле давления на правильность срабатывания и общую исправность следует производить раз в 3–6 месяцев. Одновременно с этим проверяется также давление воздуха в гидроаккумуляторе.

Если при регулировке происходят резкие скачки стрелки на манометре, то это прямой признак поломки реле, насоса либо гидравлического аккумулятора. Необходимо выключить всю систему и начать ее полную проверку.

Как выбрать гидроаккумулятор

Прежде всего, надо определиться для какой системы планируется использовать гидроаккумулятор.

• Для прибора, который будет следить за подачей холодной воды, надо исходить из количества человек, проживающих в доме и по нормам расхода холодной и питьевой воды на одного человека приобрести подходящий гидроаккумулятор.
• Агрегат, подающий горячую воду, также приобретается после расчета расхода горячей воды на одного человека в сутки.
• Гидроаккумулятор, обеспечивающий бесперебойную работу отопительной системы, выбирается исходя из площади отапливаемых помещений. В зависимости от этого выбирается емкость гидробака.

Также необходимо учесть, что работа всего агрегата основана на использовании мембранной емкости, которая находится внутри гидробака.

Выбор гидроаккумулятора

Именно от ее живучести зависит срок службы всей системы. Для холодной воды лучше приобрести бак с мембраной из изобутированной резины, вода из которой безопасна для использования при приготовлении пищи.

Далее, делая выбор, нужно уделить внимание фланцу, который обеспечивает крепление системы подачи воды. Его качество влияет на срок работы гидроаккумулятора

Фланец гидроаккумулятора

Чем качественнее фланец, тем дольше будет работать гидроаккумулятор. Изготавливается из оцинкованной стали, нержавейки или композиционной пластмассы.

Расчет оптимального объема гидробака

ГОСТа по объему гидробака не существует. Каждый выбирает емкость для использования воды индивидуально. Исходить надо из двух параметров.

Размеры гидробака

1. Размер подсобного помещения, куда будет устанавливаться как минимум один гидробак. Для примера, размер бака на 100 литров – это бочка, стоящая вертикально, высотой около 850 мм, и диаметром 450 мм.
2. Далее нужно просчитать потребляемое количество воды каждым членом семьи (примерно). Также, учесть расход воды при стирке, мойке посуды и других хозяйственных нуждах. В любом случае, даже если при расчетах была допущена ошибка, всегда можно заменить бак с увеличением его емкости.

Как выбрать гидроаккумулятор

При выборе гидроаккумулятора лучше отдать предпочтение моделям с резиновой грушей – в мембранных видах жидкость контактирует с металлическим корпусом, что может вызвать его коррозию.

Основной рабочий элемент баллонного гидробака – грушевидная мембрана, от качества которой зависит срок его службы, при этом материал корпуса играет менее важную роль, так как не контактирует с водой

Обычный материал изготовления груши – изобутированная пищевая резина, при выборе модели для наружного монтажа повышенное внимание следует обращать на фланец, к которому крепится резиновая мембрана. Предпочтение следует отдавать моделям, фланец которых сделан из толстой нержавейки или оцинкованной стали – такое изделие прослужит 10-15 лет без потери своей герметичности. Еще одно преимущество баллонного бака – простота замены резиновой мембраны

Для этого откручивают несколько шестигранных болтов крепления фланца и снимают его вместе с оболочкой

Еще одно преимущество баллонного бака – простота замены резиновой мембраны. Для этого откручивают несколько шестигранных болтов крепления фланца и снимают его вместе с оболочкой.

Рис. 9 Вертикальные гидробаки в водопроводной линии

Источник

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:

• Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
• Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.

• Создать небольшой запас воды на случай отсутствия электроэнергии.

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

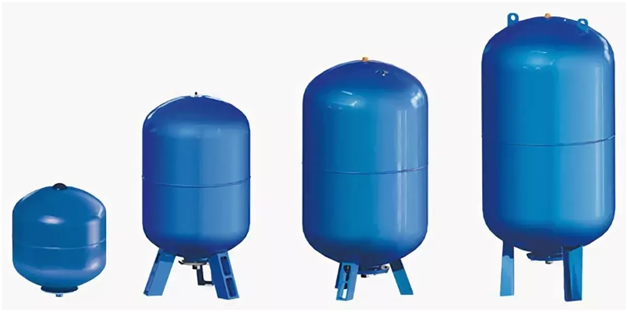

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера
