Для чего необходимо реле времени под дин рейку

Схема реле вре-ни (РВ) 12 вольт с задержкой выключения для автомобиля

Схема реле времени (РВ) 12 вольт с задержкой выключения для автомобиля

Рассмотрим схему подключения 12 вольт с задержкой включения для автомобиля подробней. +12 берем от прикуривателя, out +12 это посаженное устройство, управление которого и происходит с помощью реле, GND – земля, IN – управление, подключается к чему-либо что будет переключать наше реле. За время задержки выключения отвечает C1 и R1. Чтобы полевик V1 закрылся напряжение на затворе должно отсутствовать. R1 подтянутый к земле позаботится от этом. R1 также выполняет ф-цию регулятора напряжение на затворе V1.

По формуле T=RC рассчитаются требуемые номиналы R1 и C1. Для более точного расчета необходимо учитывать также сопротивления затвор-исток и ток отпускания реле. Поэтому найти номиналы элементов проще методом подбора, нежели расчетами по формулам. По опытами, на 10 секунд задержки хватает кондера на 5мкФ и резистора 1МОм

Недельный таймер

Электронный таймер включений-выключений в автоматическом режиме используется в разных сферах. «Недельное» реле коммутирует в рамках заранее установленного недельного цикла. Прибор позволяет:

• Обеспечить функции коммутации в системах освещения.
• Включать/выключать технологическое оборудование.
• Запускать/отключать охранные системы.

Габариты устройства небольшие, в конструкции предусмотрены функциональные клавиши. Используя их, можно легко запрограммировать прибор. Помимо этого, имеется жидкокристаллический дисплей, на котором отображается информация.

Режим управления можно активировать, нажав и удерживая кнопку «Р». Настройки сбрасываются кнопкой «Reset». Во время программирования можно установить дату, лимит — недельный срок. Реле времени может работать в ручном или автоматическом режиме. Современная промышленная автоматика, а также разные бытовые модули чаще всего оборудуются приборами, которые можно настроить при помощи потенциометров.

Передняя часть панели предполагает наличие одного или нескольких штоков потенциометра. Их можно регулировать при помощи лезвия отвертки и устанавливать в нужное положение. Вокруг штока имеется размеченная шкала. Подобные приборы широко применяются в конструкциях контроля вентиляционных и отопительных систем.

Сфера применения реле времени

Человек всегда стремился облегчить себе жизнь, внедряя в обиход разные приспособления. С появлением техники на базе электродвигателя встал вопрос об оснащении ее таймером, который управлял бы этим оборудованием автоматически.

Включил на заданное время – и можно идти заниматься другими делами. Агрегат по истечении установленного периода сам отключится. Вот для такой автоматизации и потребовалось реле с функцией автотаймера.

Классический пример рассматриваемого устройства – это в реле в старой стиральной машинке советского образца. На ее корпусе имелась ручка с несколькими делениями. Выставил нужный режим, и барабан крутится в течение 5–10 минут, пока часики внутри не дойдут до нуля.

Электромагнитное реле времени небольшое по габаритам, потребляет мало электроэнергии, не имеет ломающихся подвижных частей и долговечно

Сегодня реле времени устанавливают в различную технику:

• микроволновки, печи и иную бытовую технику;
• вытяжные вентиляторы;
• системы автополива;
• автоматику управления освещением.

В большинстве случаев прибор делают на основе микроконтроллера, который одновременно и управляет всеми остальными режимами работы автоматизированной техники. Производителю так дешевле. Не надо тратиться на несколько отдельных устройств, отвечающих за что-то одно.

По типу элемента на выходе реле времени классифицируют на три вида:

• релейные – нагрузка подключается через «сухой контакт»;
• симисторные;
• тиристорные.

Наиболее надежен и устойчив к всплескам в сети первый вариант. Устройство с коммутирующим тиристором на выходе следует брать, только если подключаемая нагрузка нечувствительна к форме питающего напряжения.

Чтобы самостоятельно изготовить реле времени, также можно воспользоваться микроконтроллером. Однако самоделки в основном делаются для простых вещей и условий работы. Дорогой программируемый контроллер в такой ситуации – лишняя трата денег.

Есть гораздо более простые и дешевые в исполнении схемы на основе транзисторов и конденсаторов. Причем вариантов существует несколько, выбрать для своих конкретных нужд есть из чего.

Программируемое реле времени РВ-2с (суточный режим) — установка на DIN-рейку

Программируемое реле времени ПРВ-2с (суточный режим), установка на DIN-рейку.

Реле времени имеет суточный цикл работы. В суточном реле времени пользователь задает временные интервалы в пределах одних суток которые повторяются все последующие сутки. Реле времени суточное РВ-2с предназначено для включения и отключения различных приборов в определённое время в течение суток. Пользователь может установить до 99 меток (49 временных интервалов) в сутки. Увеличенная информативность дисплея отображения, т.е. пользователь может контролировать не только часы:минуты, но и секунды. Применяется для управления освещением в теплицах, инкубаторах, уличным освещением, а также в технологических процессах, где время включения и выключения оборудования связано с календарной датой или временем суток. НОВИНКА! В этих новинках применяются микроконтроллеры Microchip последнего поколения, которые работают на частоте 16 МГц (вместо 4 МГц на предыдущих моделях). Это позволило повысить стабильность работы наших приборов, увеличить точность вычислений, помехозащищенность и устойчивость. Внесена возможность возврата к заводским параметрам. Иногда пользователям эта функция просто необходима. ОСНОВНЫЕ ОСОБЕННОСТИ • Полностью цифровое управление. • При отключении питания все параметры сохраняются в энергонезависимой памяти. • Суточный цикл. • Часы реального времени. • Возможность сброса к заводским установкам. • Модульное исполнение для крепления на монтажный профиль TS-35 (DIN-рейку 35мм). Совместное использование Реле времени типа ПРВ — 2с и Регулятора температуры (терморегулятора) ТР-1 (или аналогичных) способно решить проблему нагрева нужной зоны до нужной температуры к заданному моменту времени. Например – к началу рабочего дня нагреть до 20С, поддерживать температуру в пределах 18-22 С в течение рабочего времени и по его окончанию – отключить устройство обогрева/охлаждения.

ХАРАКТЕРИСТИКИ

Встроенные часы реального времени Количество точек Включения-Выключения: 99 (в сутки) Выход: 1 реле (max 10A(250В)) Питание: ~220(±10%)В, 50Гц Потребляемая мощность: не более 3 Вт Корпус для крепления на DIN-рейку

Богатый перечень наименований, таких как изделие под артикулом РВ-2с, представлен в нашем каталоге. Вы можете оценить также технические характеристики других товаров, например, в нашем каталоге имеется в наличии Реле времени ПРВ-1с (таймер) — установка в розетку. Вы можете проконсультироваться с нашими специалистами и принять правильное решение о покупке наиболее подходящего прибора. Для этого у нас созданы все условия: цены на продукцию начинаются всего от 2815.00, в ассортименте огромное разнообразие различных устройств, удобная система оплаты и оперативная доставка.

У нас в наличии еще много функциональных и полезных устройств, среди которых и товар под артикулом РВ-2с.

Другие функции

Экран и панель управления реле времени

Современные системы управления обладают разнообразием возможностей. В некоторых моделях дополнительные функции программируемых реле отображены в трех основных и двух смешанных режимах, которые обозначаются следующим образом:

• H – таймер недельный;
• U – реле напряжения;
• F – фотореле;
• HU – недельный таймер с контролируемым напряжением;
• FU – фотореле с контролем напряжения.

Таймер недельный автоматически выполняет ежедневную важную функцию. Например, оптимизация параметров тепличного или инкубаторного хозяйства. Может управлять работой фонтанных устройств, рекламных конструкций.

Реле U обеспечивает защиту электрооборудования от возможных колебаний сетевого напряжения. Подключенное устройство отображает на дисплее его реальную величину.

Если значение в заданных пределах – включается нагрузка. Когда напряжение выходит за пределы верхнего или нижнего порога, нагрузка не подключается.

Фотореле для уличного освещения

Фотореле – оптимальный вариант программируемой работы осветительной арматуры. Может применяться как в быту, так и для управления подсветкой различных сооружений, освещением садово-парковых площадей, улиц, других публичных мест.

Также существуют приборы, совмещающие функции таймера, фотореле и реле напряжения. Энергонезависимая память такого устройства позволяет сохранять запрограммированные параметры не только при перепадах напряжения, но даже при отключениях питания. Обычно, допустимое значение тока нагрузки для реле прибора – до 16 ампер. Если же рабочий ток больше, оборудование комплектуется магнитным пускателем или контактором.

Перечисленные приборы предназначены для коммутации нагрузки, согласно установленному времени, контроля напряжения и отключения потребителей при значительных колебаниях в электрической сети. Причем после восстановления параметров происходит их автоматическое включение. Выполняется переключение установленного уровня освещенности, другие программируемые действия.

Особенности конструкции

1. Катушка.
2. Неподвижный магнитопровод.
3. Якорь (катушка или подвижная часть магнитопровода).
4. Оттяжная пружина и блок-контакты.
5. Регулировочный винт.
6. Траверса.

В месте, где соприкасаются якорь и сердечник, размещена немагнитная прокладка. Она нужна для того, чтобы якорь не прилипал непосредственно к сердечнику. Если же прокладки нет, то отбрасывающая пружина не сможет перенести удерживающее усилие остаточного магнетизма сердечника. В таком случае прибор не сможет отключиться.

Выдержкой реле времени называется время с момента подачи импульса на саму катушку до периода срабатывания контактов. Регуляция выдержки делается изменением толщины прокладки и натяжением оттяжной пружины с помощью винта в зависимости от типа устройства. Длительность выдержки зависит от толщины натяжения пружины и толщины немагнитной прокладки. Чем меньше напряжение и чем тоньше прокладка, тем выдержка больше.

Мой пример применения реле времени RT-SD

Представьте себе такую ситуацию: У нас есть электропечь «камера для покраски порошковой краской» — согласитесь, что это довольно опасная зона, в которой не должен находиться работник, когда она работает.

Вопрос

Что можно придумать или лучше поставить вопрос немного по другому:

Как можно применить Реле времени RT-SD на практике и обезопасить работников или случайных людей находившихся рядом с электропечью от несчастного случая на производстве?

Ответ на вопрос

Я придумал вот что: можно установить две звуковых сирены (Одну громкую, а вторую сирену, тихую) и подключить их, через переключающийся контакт на реле, т.к. у реле времени RT-SD такая возможность присутствует и вот, как это будет работать…

Как это работает

Включение первого звукового оповещения:

При подаче напряжения на катушку реле времени RT-SD, контакт замыкается и включается сирена с громким и продолжительным сигналом, тем самым предупреждая работника о том, что автоматика покрасочной камеры включилась и работнику следует покинуть опасную зону.

Включение второго звукового оповещения:

После выдержки времени, установленной на реле, контакт реле переключается и включает второй тихий и прерывистый звуковой сигнал, сигнализируя тем самым, что электропечь находится в работе.

Звуковой сигнал продолжает работать до тех пор, пока не завершится весь рабочий цикл в камере для покраски порошковой краски.

Вот, как-то так можно применить это реле для сигнализации. Ладно, идем далее…

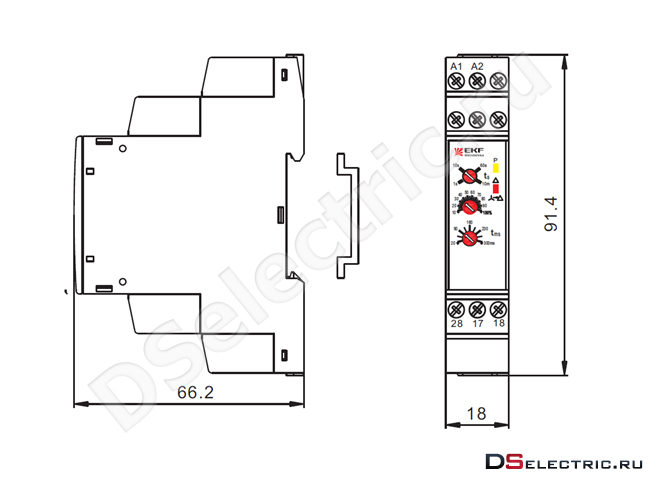

Технические характеристики

Номинальное напряжение	230В АС 50…60Гц
Номинальное импульсное напряжение	АС400В
Потребляемая мощность	При AC ≤1,5ВА
Диапазон задержек времени	Стартовый — от 1 сек до 10 мин
Переходной – от 20 мс до 300 мс
Точность установки	≤5%
Точность повторения	≤0,2%
Прерывание подачи питания	Не менее 200 мс
Коммутационная износостойкость	100000
Механическая износостойкость	1000000
Условный тепловой ток	5А
Категория применения	АС-15
Контакт	17 — 18 для подключения режима «звезды», 17 — 28 для подключения режима «треугольник»
Номинальный ток нагрузки	2х1,5А при 230В
Помехоустойчивость	3, в соответствии с МЭК 61000-4
Высота над уровнем моря	Не более 2000 м
Степень защиты	IP20
Степень загрязнения	3
Рабочая температура	От -5 до +40С
Температура хранения	От -25 до +75С
Подключение	Винтовые клеммы, макс. сечение провода 2,5кв.мм
Момент затяжки	0,5Н*м
Монтаж	На 35мм DIN-рейку

Устанавливается реле времени RT-SD также как и простой модульный автоматический выключатель на DIN-рейку.

Типовые схемы подключения реле времени RT-SD

Ну а теперь, давайте рассмотрим схемы подключения этого устройства для запуска электродвигателя в режиме «Звезда-треугольник».

В электрической схеме, реле времени RT-SD я обозначил как «KT1″ и связь между катушкой реле и ее исполнительным контактом я выделил « зеленой пунктирной линией » катушка КТ1 ——- исполнительный контакт КТ1 (28-17-18).

Пожалуйста, не пустайте реле временини RT-SD с обычным реле времени, т.к. у реле RT-SD — однин контакт!

Виды электрических схем

Такие реле называют поляризованными. Для пояснения принципа работы коммутационных устройств при необходимости на их контакт-деталях изображают квалифицирующие символы, приведенные в табл. Это прекрасно видно по таблице, в которой указаны параметры реле серии Bestar BSC.

Условные графические обозначения светильников и прожекторов Радует, что в обновленной версии ГОСТ добавлены изображения светодиодных светильников и светильников с компактными люминесцентными лампами.

Сам же пружинящий контакт закреплён на ярме. Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления Шкаф, панель двухстороннего обслуживания Шкаф, щит, пульт из нескольких панелей одностороннего обслуживания Шкаф, щит, пульт из нескольких панелей двухстороннего обслуживания Щит открытый Отрисовку в AutoCAD удобно выполнять при помощи блоков и динамических блоков.

А нормально-замкнутые контакты N.

Условные графические обозначения на электрических схемах и схемах автоматизации: ГОСТ 2.

Обозначение условное графическое и буквенный код элементов электрических схем Наименование элемента схемы Буквенный код Машина электрическая.

Условное обозначение полярного реле, на электрической принципиальной схеме, наносится в виде прямоугольника с двумя выводами и жирной точкой у одного из разъёмов. Как проверить реле? Как читать электрические схемы. Радиодетали маркировка обозначение

Самоделка на базе таймера NE 555

Другая схема электронного таймера для сборки своими руками также легка и доступна для повторения. Сердцем данной схемы является микросхема интегрального таймера «NE 555». Данный прибор предназначен как для отключения, так и включения устройств, ниже представлена схема устройства:

NE555 – это специализированная микросхема, используемая в построении всевозможных электронных устройств, таймеров, генераторов сигнала и т.д. Она достаточно распространена, поэтому ее можно найти в любом радиомагазине. Данная микросхема управляет нагрузкой через электромеханическое реле, которое можно задействовать как на включение, так и на выключение полезной нагрузки.

Управление таймером осуществляется двумя кнопками: «старт» и «стоп». Для начала отсчета времени необходимо нажать на кнопку «старт». Отключение и возврат устройства в первоначальное состояние осуществляется кнопкой «стоп». Узлом, задающем интервал времени, является цепочка из переменного резистора R1 и электролитического конденсатора C1. От их номинала зависит величина задержки включения реле времени.

При данных номиналах элементов R1 и C1, диапазон времени может быть от 2 секунд до 3 минут. В качестве индикатора состояния работоспособности конструкции используется включенный параллельно катушке реле светодиод. Как и в предыдущей схеме, для ее функционирования требуется дополнительный источник внешнего питания на 12 Вольт.

Для того чтобы реле само включалось сразу при подаче на плату питания, необходимо немного изменить схему: вывод 4 микросхемы соединить с плюсовым проводом, вывод 7 отключить, а выводы 2 и 6 соединить вместе. Более наглядно о данной схеме можно узнать из видео, где подробно описан процесс сборки и работы с устройством:

Создаем реле времени на 12 и 220 вольт

Транзисторные и микросхемные таймеры работают при напряжении 12 вольт. Для использования при нагрузках 220 вольт устанавливают диодные устройства с магнитным пускателем.

Для сборки контроллера с выходом на 220 вольт запасаются:

• тремя сопротивлениями;
• четырьмя диодами (током более 1 А и обратным напряжением 400 В);
• конденсатором с показателем 0,47мФ;
• тирристором;
• кнопкой пуска.

После нажатия кнопки замыкается сеть, и конденсатор начинает заряжаться. Тирристор, который во время зарядки был открыт, закрывается после зарядки конденсатора. В результате подача тока прекращается, техника отключается.

Коррекция проводится выбором сопротивления R3 и мощностью конденсатора.

Изготовление на диодах

Для монтажа системы на диодах необходимые элементы:

• 3 резистора;
• 2 диода, рассчитанные на ток 1 А;
• тиристор ВТ 151;
• пусковое устройство.

Выключатель и один контакт диодного моста подключают к питанию на 220 вольт. Второй провод моста подсоединяют к выключателю. Тирристор соединяют с сопротивлениями на 200 и 1 500 Ом и диодом. К конденсатору подключают вторые выводы диода и 200-го резистора. Сопротивление на 4300 Ом включают параллельно конденсатору.

С помощью транзисторов

Для сборки схемы на транзисторах необходимо запастись:

• конденсатором;
• 2 транзисторами;
• тремя резисторами (номинал 100 кОм К1 и 2 модели R2, R3);
• кнопкой.

После включения кнопки заряжается конденсатор через резисторы r2 и r3 и эммитер транзистора. При этом на сопротивлении падает напряжение, так как транзистор открывается. После открытия второго транзистора срабатывает реле.

По мере зарядки емкости ток падает, а с ним напряжение на сопротивление до того показателя, при котором закрывается транзистор и отпускается реле. Для нового запуска необходима полная разрядка емкости, ее выполняют нажатием кнопки.

Создание на базе микросхем

Чтобы создать систему на основании микросхем потребуются:

• 3 резистора;
• диод;
• микросхема TL431;
• кнопка;
• емкости.

Контакт реле подключают параллельно кнопке, к которой подключают «+» источника питания. Второй контакт реле выводят на резистор 100 Ом. Резистор также соединяют с сопротивлениями.

Второй и третий вывод микросхемы соединяют с резистором на 510 Ом и диодом соответственно. Последний контакт реле также подключается к полупроводнику, с исполняющим устройством. «–» источника питания подключают к сопротивлению на 510 Ом.

С использованием таймера ne555

Наиболее простая в исполнении схема с интегральным таймером NE555, поэтому такой вариант используется во многих элекросхемах. Для монтажа контроллера времени потребуются:

• плата 35х65;
• файл программы Sprint Layout;
• резистор;
• винтовые клеммники;
• точечный паяльник;
• транзистор;
• диод.

Схема монтируется на плате, резистор располагается на ее поверхности либо выводится проводами. В плате есть места для винтовых клеммников. После впаивания комплектующих, излишки пайки удаляют и проверяют контакты. Для защиты транзистора параллельно реле монтируется диод. В устройстве устанавливается время срабатывания. Если к выходу подключить реле, можно корректировать нагрузку.

• пользователь нажимает кнопку;
• схема замыкается и появляется напряжение;
• загорается лампочка и начинается отсчет времени;
• после истечения установленного периода лампочка гаснет, напряжение становится равным 0.

Пользователь может регулировать интервал работы часового механизма в пределах 0 – 4 минуты, с конденсатором – 10 минут. Транзисторы, используемые в схеме – биполярные устройства малой и средней мощности типа n-p-n.

Задержка зависит от сопротивлений и конденсатора.

Многофункциональные устройства

Многофункциональные контроллеры времени выполняют:

• отсчет времени в двух вариантах одновременно в течение одного срока;
• параллельный отсчет временных отрезков постоянно;
• обратный отсчет;
• функцию секундомера;
• 2 варианта автозапуска (первый вариант после нажатия кнопки пуск, второй – после подведения тока и истечения установленного периода).

Для работы устройства в нем устанавливается блок памяти, в котором сохраняются установки и последующие изменения.

Монтаж импульсного реле

Как подключить импульсное реле? Здесь необходимо руководствоваться схемой, которая облегчает монтажные работы. В этом случае выключатель, контролирующий процесс освещения не должен быть в разомкнутом положении. Он имеет специальную размыкающую пружину. В процессе нажатия она быстро срабатывает, тем самым замыкая цепь в другом месте.

Как правильно подключить своими руками? Схема предлагает четыре варианта решений. Один выход контакта предназначается для подключения фазы электропитания, к другому подключают ноль.

Нулевой провод необходимо проводить отдельно к каждой лампе освещения. Количество выключателей не должно превышать допустимое значение, которое указывают в техническом паспорте устройства. Если их число будет превышать допустимое значение, то возможно ложное срабатывание прибора.

В биполярных моделях производят установку на ряду с автоматическими выключателями. Для этого проводят дополнительно четыре провода:

• входящая фаза;
• нейтральный контакт;
• выводящий провод для кнопки;
• выход для питания лампочек.

Первым делом проводят в установочной коробке кабель внешнего выхода. На схеме показано две кнопки выключателей. На самом деле их может быть от 6 до 10 точек. Здесь необходимо расположить провода на расстоянии 2 см от силовых контактов.

По завершению монтажных работ, рекомендуется сделать качественную изоляцию. Для этого используют термоусадочные кембрики. Они обеспечат плотную фиксацию проводников. Помимо этого, такой изоляционный материал защитит от короткого замыкания между контактами в процессе эксплуатации.

Пневматические

В реле данного типа присутствует пневматический демпфер или диафрагма из резины в пневмокамере. Демпферное устройство и обеспечивает замедление. Принцип действия реле времени следующий — сечения воздушного отверстия в камере регулируется посредством винта. Предел задержки может меняться в пределах от 0,4 до 180 сек.

<blockquote

Сечение регулировочного типа влияет на время, необходимое для срабатывания. При получении устройством соответствующего сигнала якорь подтягивает поршень. Процедура отличается медленным течением и определяется наличием воздуха в камере.

Основные элементы устройства:

• электромагнит;
• элементы контактной группы;
• замедляющее приспособление;
• пневмокамера;
• устройство для регулировки;
• переключатель.

Такое реле отличается независимостью от параметров напряжения и частоты питания, не подвержено влиянию температурного режима. Регулирование задержки производится достаточно просто.

Микроконтроллеры

Современные электронные микроконтроллеры могут совершать в одну секунду несколько миллионов операций. И это большое достижение науки. Если есть необходимость задержать время до бесконечности, то всего лишь необходимо зациклить операцию. Но есть у этой стороны дела и отрицательная сторона. То есть, получается так, что микроконтроллер кроме этой операции больше ничего делать не будет. А если появляется необходимость сделать выдержку времени не на одну секунду, а на одну минуту. Как же тогда? Ведь процессор будет простаивать, приборы греться, будут выполняться команды, которые никому не нужны.

Чтобы добиться этого, необходимо в микроконтроллер установить таймер, а лучше несколько. Что же собой представляет это реле времени в микроконтроллерах? Если не вдаваться глубоко в конструкцию и принцип работы, то это, по сути, обычный счетчик двоичного типа, который считает импульсы. Последние вырабатывает специальная схема, установленная в микроконтроллер. Кстати, в семействе серии 8051 импульс выходит при выполнении каждой отдельной команды. Поэтому реле просто считает количество выполненных команд. А вот процессор в это время занимается выполнением всей программы.

Схема реле времени с задержкой выключения света

Чтобы было понятно:

• Производится запуск счетчика от нулевого уровня. Реле начинает считать команды.
• Один импульс – одна единица¸ которая увеличивает содержание счетчика.
• Как только счетчик заполнится полностью, происходит его обнуление. Это и есть время задержки.

Но, как сделать выдержку короче? И здесь все достаточно просто. Для примера возьмем восьмиразрядный таймер, у которого переполнение счетчика будет происходить через 256 импульсов с любой периодичностью. Чтобы укоротить выдержку времени, необходимо начать считать импульсы не с нулевой отметки, а с промежуточной, например, с 150. Здесь главное правильно провести настройку.

Но и тут есть один нюанс. Одна операция будет производиться за 255 микросекунд. А ведь наша задача увеличить выдержку до минуты. Все дело в том, что переполнение счетчика – это своеобразное большое событие. Оно способствует прерыванию всего процесса, то есть, работы всей программы. Процессор на это реагирует мгновенно, он тут же переходит на подпрограмму. Последняя из всех выдержек может сложить большое количество разных вариантов, и в этом плане временной показатель ничем не ограничен.

Сама же подпрограмма – это буквально несколько команд. Поэтому она действует непродолжительно. После чего процессор заново переходит на основную программу.
