Регулировка карбюратора китайской бензопилы

Правила настройки карбюратора

Следует знать, что карбюратор можно правильно настроить только при условии, если:

• фильтры очистки (бензиновый и воздушный) не загрязнены;
• жиклеры и подходящие к ним каналы чисты;
• мембраны не имеют повреждений;
• игольчатый клапан исправен и в поплавковую камеру поступает необходимый объем топливной смеси.

Чтобы отрегулировать карбюратор импортных бензопил, необходимо придерживаться следующих правил.

Перед регулировкой, по возможности, следует прогреть двигатель на холостых или минимальных оборотах около 10-15 мин.

Вращением регулятора “L” добиваются такой работы двигателя, чтобы он выдавал на холостом ходу полторы-две тысячи оборотов в минуту

Но следует обратить внимание на то, как двигатель набирает обороты. При нажиме на рычаг акселератора разгон должен идти быстро и равномерно

При обнаружении “провала” оборотов, винт следует слегка выкрутить до устранения этого явления, поскольку оно вызывается недостаточным обогащением топливной смеси.
Когда будет отрегулирована подача смеси на низких оборотах, следует начать закручивать винт “T” до тех пор, пока вы не заметите вращение пильной цепи. После этого, винт следует выкрутить наполовину или треть оборота, наблюдая за поведением механизма сцепления. В норме, на холостых оборотах пила не должна вращаться.

Винтом “H” компенсируются заниженные или завышенные обороты по причине замены типа топлива, изменения концентрации масла или влажности окружающего воздуха.

Винт “H”, не имея достаточно опыта, лучше не регулировать. Если настройка карбюратора бензопилы будет производиться некомпетентным человеком, велика опасность того, что на высоких оборотах в камеру сгорания будет поступать слишком обедненная смесь, особенно при нагрузке. Такая работа двигателя неизбежно приведет к быстрому износу его поршневой системы и к сбою в системе зажигания.

Приступать к регулировке высоких оборотов можно, если человек, который будет выполнять настройку, имеет знания и навыки по регулировке карбюраторных двигателей. В распоряжении мастера-настройщика должен иметься специальный прибор — тахометр или мультиметр с функцией осциллографа.

Настройка карбюратора бензопилы, а именно, высоких оборотов двигателя, происходит по простой схеме.

1. Необходимо закручивать или выкручивать винт “H” до тех пор, пока на максимальном газу двигатель не разовьет около 15 тысяч оборотов в минуту (по тахометру) или то значение, которое указывается в мануале к данному агрегату.
2. При использовании осциллографа частота искрового разряда должна быть в пределах от 230 до 250 Гц. Следует учитывать, что под нагрузкой частота может уменьшаться приблизительно на 10-15%.

Карбюратор китайской бензопилы следует настраивать по такому же принципу, как было описано выше. На ее корпусе имеются отверстия, в которые, чтобы регулировать обороты двигателя, нужно вставлять плоскую отвертку. Каждое отверстие подписано какой-либо одной буквой из трех. Как правило, возле верхнего отверстия можно увидеть букву “Т”, а возле нижних (показаны стрелками) – буквы “L” и “H”.

Такое же расположение винтов имеет и китайская бензопила Карвер (CARVER). На следующем рисунке показано как выглядит карбюратор от китайской бензопилы вне корпуса агрегата.

Как правильно отрегулировать карбюратор на бензопиле своими руками

Заводские настройки карбюратора бензопилы предусматривают оптимальные параметры всасывания топлива и воздуха. Но в процессе работы они могут сбиться из-за вибрации – сдвиг даже на ¼ оборота у любого из винтов может привести к серьезному изменению параметров подготовки топливоздушной смеси и необходимо регулировать карбюратор бензопилы.

Регулировка карбюратора бензопилы производится с помощью трех винтов, имеющих маркировку H (High), L (Low) и S. Последний винт, в зависимости от марки и производителя, может иметь и другие названия, например T или LA.

• H: отвечает за работу главного жиклера и регулирует максимальные обороты.
• L: регулирует положение жиклера холостого хода и позволяет настроить малые обороты.
• S/T/LA: предназначается для того, чтобы регулировать холостые обороты мотора.

Чтобы знать, как правильно настроить карбюратор на бензопиле, требуется технический паспорт – в нем указываются сведения об углах поворота регулировочных винтов. После этого переходим непосредственно к регулировке. Кстати, тут понадобится отвертка для регулировки карбюратора бензопилы или обычная плоская отвертка:

Установите бензопилу на плоскую поверхность, желательно стол или что-то подобное.
ВАЖНО: Бензопила обязательно должна быть расположена так, чтобы шина была направлена в противоположную сторону. Двигатель должен быть заглушен.
Ключом или отверткой открутите крепления крышки кожуха корпуса и снимите его, чтобы добраться до карбюратора.
Снимите воздушный фильтр, что закрывает карбюратор для бензопилы

Производитель может устанавливать сверху карбюратора амортизирующую вставку из поролона – ее нужно тоже убрать.
Теперь начинается настройка карбюратора бензопилы. Винты L и H необходимо закрутить до упора. Закручивайте их медленно и аккуратно, чтобы не сломать.
Примерно на 1.5 оборота открутите оба винта.
Запустите двигатель и дайте ему поработать около 7-10 минут, чтобы он хорошо прогрелся – на холодном двигателе отрегулировать карбюратор бензопилы не получится.
После того, как двигатель прогреется, установите его работу на средних оборотах.
Медленно начинайте против хода часовой стрелки подкручивать винт холостого хода. Крутить нужно, пока мотор не станет работать ровно. В случае, если двигатель начинает глохнуть, требуется продолжить регулировки карбюратора бензопилы и понемногу вернуть винт по ходу часовой стрелке.

После того, как произведена регулировка карбюратора бензопилы китайского производства или любого другого, необходимо «погонять» мотор на разных оборотах.

Регулировка карбюратора бензопилы Stihl MS 361 своими руками

Три регулировочных винта предназначены в основном для заводской регулировки. После сборки карбюратора и пилы, настраиваются каждый из них поочередно, на специальных стендах, с учетом особенностей каждой бензопилы Stihl MS 361. Винты надежно зафиксированы и в процессе эксплуатации и самопроизвольно не раскручиваются. Регулировка требуется редко. А именно:

• При критическом износе поршневой системы, когда степень сжатия (компрессия) сильно изменилась.
• При замене поршневой системы, когда бензопила работает не так, как во время заводской настройки.
• При работе в горах, где из-за низкого атмосферного давления двигателю не хватает кислорода, и требуется увеличить подачу воздуха (обеднить смесь).

В прочих случаях чаще всего требуется регулировка холостых оборотов, если двигатель в этом режиме глохнет.

Необходимые инструменты

Особенность бензопилы Stihl MS 361 — легкий доступ к карбюратору. Достаточно снять крышку и воздухоочиститель. Поэтому для регулировки не нужен никакой инструмент, кроме отвертки. Для профессиональной регулировки потребуется тахометр. Он покажет число холостых и максимальных оборотов. Правильная регулировка должна обеспечить 2500 об/мин на холостых и 10 000 об/мин на максимальных оборотах.

При отсутствии тахометра максимальные обороты определяют на слух. Холостые – в двух границах: бензопила не должна глохнуть, когда холостые обороты малы, цепь не должна двигаться, когда обороты слишком велики.

Тахометр позволяет более точно отрегулировать максимальные и минимальные обороты бензопилы

Пошаговый алгоритм регулировки

Перед регулировкой нужно убедиться, что воздушный фильтр чист. Если он забит, может не хватать воздуха для полного сгорания топливной смеси. Поэтому двигатель работает некорректно. Возможно, регулировка не требуется, а нужно почистить или сменить фильтр.

Фильтр снимают и пробуют, как работает двигатель без него. Если хорошо, то проблема в фильтре.

Также проверяется наличие нагара в решетке искрогасителя и глушителе. Если выход выхлопных газов затруднен, двигатель также работает некорректно и проблема не в настройке карбюратора.

Стандартная регулировка

Производитель бензопилы Stihl MS 361 в Руководстве по эксплуатации (стр.37) рекомендует следующий алгоритм регулировки карбюратора:

• Регулировочный болт высоких оборотов H вращать по часовой стрелке до упора, но не более чем на 3/4 оборота.
• Регулировочный болт холостого хода L закрутить по часовой стрелке до упора. Затем вывернуть против часовой стрелки на 1/4 оборота.
• Двигатель завести и прогреть в течении 7-10 мин.
• Дальше холостой ход корректируется регулировкой упорного винта LA при работающем двигателе. Его вкручивают по часовой стрелке, увеличивая холостые обороты, пока цепь не начнет двигаться. Затем винт LA откручивают назад на 1/2 оборота.
• Если при регулировке винтом LA не удается правильно отрегулировать холостые обороты (двигатель глохнет или цепь крутится), их корректируют винтом L. Его откручивают на 1/4 оборота. Затем продолжают регулировку винтом LA, откручивая его против часовой стрелки, пока цепь не остановится. Затем в том же направлении ещё примерно на 1/2 оборота. Но так, чтобы двигатель не глох на холостых оборотах.

Кроме рекомендаций производителя, есть практические моменты регулировки карбюратора.

Регулировочные винты карбюратора бензопилы Штиль МС 361

Нюансы, которые нужно знать

При поворотах любого винта меняется заводская настройка

Поэтому крайне важно запоминать или записывать количество оборотов, на которые изменилось положение винтов при регулировке. Например, если винт закручивается до упора, его нужно закручивать, обязательно считая обороты

Только это даст возможность вернуться к параметрам заводской регулировки, если она окажется неудачной.

Регулировку высоких оборотов проще всего проводить при работающем двигателе. Винт Н поворачивают маленькими шагами на 1/4 – 1/2 оборота в ту или другую сторону. Нажатием ручки газа пробуют, как реагирует двигатель на изменение настройки. Изменения в оборотах определяют на слух или с помощью тахометра.

После корректировки высоких оборотов чаще всего требуется поправить регулировку холостого хода.

Познавательное видео

Автор видео показывает пример оригинальных карбюраторов китайского производства, которые используются на бензопилах Stihl MS 361 — Zam. Проводит его сравнение с немецким карбюратором Walbro. Также приводит пример подделки карбюратора. Видео очень полезное, рекомендуется к просмотру как новичкам, так и опытным. Думали проблема в карбюраторе, а оказалось он тут совсем не при делах, все гораздо серьезнее.

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы

Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

• исключить риск создания карбюратором «бедной» смеси;
• минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

1. Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
2. Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
3. Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
4. Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

• винт с маркировкой L – корректирует низкие обороты;
• винт с маркировкой H, за счет него проводится настройка высоких оборотов;
• винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

1. Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
2. Проверка воздушного фильтра и очищение этой детали.
3. Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

• положите бензопилу на ровную поверхность;
• сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

• базовый этап (двигатель включен);
• этап второй – выполнять, когда двигатель прогрет.

Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией

Стандартный алгоритм действий.

1. Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
2. В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.

Частые неисправности бензопилы

№	Признаки неисправности	Возможная причина	Как устранить
Причины, связанные подачей топлива
1	Топливо не подается в двигатель (при снятой свече определяется сжатие внутри цилиндра, при проверке на искры, она наблюдается)	Отсутствует топлива в баке или перекрыт краник	Заполнить бак смесью бензина и масла согласно инструкции
2	Забилось отверстие в крышке бензобака	Необходимо прочистить отверстие в крышке
Проблемы с запуском двигателя в работу
3	Двигатель не запускается, появляется жидкость в системе выхлопа	В топливо попала вода	Полностью слить топливо и залить свежую смесь бензина и масла. Добавить в топливный бак этиловый спирт и перемешать. Вода и спирт взаимно растворяются, поэтому подобный вариант возможен при небольшом количестве воды в топливной системе
4	Произошло переполнение цилиндра топливом	Снять свечу и проверить сухая она или влажная. Если свеча влажная, тогда перекрыть краник подачи рабочей смеси в цилиндр. Дергая за трос запуска очистить цилиндр от имеющейся жидкости. Свечу очисть и просушить. Установить свечу на место, открыть кран подкачать топлива и приступить к запуску по инструкции к бензопиле
5	Нарушение в работе	Снять свечу и проверить ее на
		системы зажигания	наличие зазора и влаги на поверхности. Прочистить зазор между электродами свечи. Прокалить с помощью фена или газовой горелки. Проверить зазор, отрегулировать по рекомендациям производителя.
6	Бензомасляная не по ступает в цилиндр	Засорение жиклеров карбюратора	Выполнить очистку карбюратора
7	Имеется подсос воздуха между карбюратором и впускным отверстием	Заменить прокладку и устранить зазор
8	Не работает подкачивающий насос. Топливо не поступает в карбюратор.	Заменить мембрану в насосе
9	Топливо не испаряется из-за наличия холодного воздуха снаружи	Запуск при t < 25 °С затруднен, бензин испаряется с большим трудом. Рекомендуется прогреть пилу и запустить двигатель внутри теплого помещения.
10	Дефекты цилиндропоршневой группы	Задиры на поверхности цилиндра	Заменить поршень и цилиндр, работа выполняется в сервисном центре. Возможна и самостоятельная замена. Необходимо приобрести новые детали.
11	Разрушение поршневых колец	Заменить кольца. Работу выполняют сервисные центры. Для самостоятельной замены необходимо приобретение запасных частей.
Нестабильная работа двигателя в процессе эксплуатации
12	Двигатель глохнет при открытии дроссельной заслонки	Поступает слишком богатая смесь	Необходима регулировка карбюратора
13	Поступает бедная смесь	Необходима регулировка карбюратора
13	Двигатель перегревается	Эксплуатация производится при высокой температуре воздуха. Длительная работа на высоких оборотах коленчатого вала	Очистить ребра охлаждение. Дать возможность охладиться мотору
14	Высокая концентрация масла в составе топлива	Происходит догорание смеси на выхлопе
15	Двигатель не развивает полной мощности	Неполное открытие дроссельной заслонки	Необходима регулировка карбюратора
16		Засорение впускного или выпускного тракта	Необходимы снятия карбюратора и глушителя. Промывка, очистка, возможно, потребуется регулировка карбюратора. Очистить и промыть воздухоочиститель
17	Нарушение в работе системы искрообразования	Проверить работу магнето, цепи высокого напряжения и свечи зажигания
18	Неожиданная остановка двигателя	Недостаток масла в топливной смеси	Приготовить смесь нужного состава. Возможно заклинивание поршня или шатунной шейки. Проблема решается полной заменой поврежденных деталей
19	Образование зазора между карбюратором и двигателем при нагревании устройства	Проверить прокладку, при необходимости подтянуть крепежные болты или заменить прокладку
20	Неплотно завернута свеча зажигания, происходит подсос воздуха в цилиндр	При нагревании поверхности мотора снижается уплотнение в резьбовом соединении свечи и двигателя. Нужно подтянуть свечу

С заботой о себе: техника безопасности

• работайте в защитных очках и перчатках;
• следите, чтобы в момент запуска острые части не были направлены на вас или помощников, не касались частей тела;
• не разбирайте устройство, когда оно работает;
• если самостоятельно определить причину неисправности не представляется возможным, обратитесь за помощью к профессионалам;
• не разбирайте карбюратор без особой необходимости, а если делаете это, то снимайте процесс на видео. Потом вам будет проще собрать агрегат в обратном порядке.

При разборе бензопилы (в случае необходимости) действуйте очень аккуратно, опасайтесь режущих элементов, они могут оставить глубокие раны на коже

Регулировка карбюратора бензопил Stihl и Partner

Общий вид Stihl и Partner (Штиль и Партнер):

Карбюратор бензопилы Stihl:

Карбюратор бензопилы Partner:

При внешнем различии устройство карбюраторов у бензиновых пил этих производителей одинаковое. Минимальная частота вращения коленчатого вала ДВС составляет 700…800 об/мин. При этой частоте цепь не приходит в движение.

Регулирование рекомендуется проводить при установке на горизонтальной опоре.

• Выполняется прогрев до достижения устойчивого режима работы. Если регулировки нарушены, приходится периодически нажимать на рычаг привода дросселя.
• Винтом ХХ добиваются начала движения цепи, а потом обратным вращением устанавливают режим, когда цепь не движется.
• Винтами L и Н выставляют максимальные обороты и качество смеси. Поворачивают до конца, а потом возвращают на пол-оборота обратно.

На видео показаны регулировки карбюратора Штиль:

Внимание! На карбюраторах Штиль довольно часто наблюдается залипание клапана в форсунке. Чаще всего такое явление наблюдается при неправильном хранении пилы

Некоторые пользователи забывают полностью сливать топливо перед длительным хранением. Клапан прилипает к корпусу. При испарении бензина остается только масло. Оно и способствует прилипанию. Приходится аккуратно разбирать устройство и тщательно его промывать.

Видеоролик ремонта карбюратора Партнер:

Важное дополнение: обкатка ДВС пил

Приобретая новую пилу, необходимо перед началом эксплуатации ее правильно обкатать. Эксплуатация бензинового агрегата без предварительной обкатки приведет к досрочного выходу устройства из строя. Прирабатываются узлы друг к другу.

В процессе обкатки пользователь может освоить основные приемы работы с инструментом. Навыки запуска, выключения, заправки понадобятся при последующей эксплуатации. Для тех, кто приобрел свою первую пилу, эти навыки будут весьма полезны.

Внимание! Не следует экономить ни на топливе, ни на маслах. Использовать нужно только сертифицированные ГСМ

Ремонт в случае поломки обойдет гораздо дороже, а, возможно, инструмент придется выбросить.

Для дозирования масла и бензина желательно приобрести специальные мерные емкости. В них имеются метки для каждого компонента. Сначала до средней метки наливается бензин, а потом до верхней доливается масло. Встряхивая, перемешивают ингредиенты.

Внимание! Перед запуском двигателя проверяется наличие и уровень масла в бачке, обеспечивающем смазку пильной цепи. Если поместить работающую пилу над чистым бумажным листом, то у заправленного инструмента будет образован четкий масляный след.

Минимальная продолжительность обкатки на режиме холостого хода составляет 3 часа. Еще час нужно поработать на разных режимах, запуская в движение цепь.

После обкатки может понадобиться регулировка карбюратора. Если навыков регулировки нет, то нужно обратиться в сервисный центр.

Конструкция карбюратора бензопилы

Карбюратором называется устройство, в котором происходит смешивание топлива с воздухом, и подача этой смеси в цилиндр для сжигания. При сжигании в действие приводится коленчатый вал, с которым соединена ведущая звездочка для приведения в действие пильной гарнитуры — цепи

Отсутствие или неисправность рассматриваемого механизма приведет к неработоспособности инструмента, поэтому важно, чтобы устройство было исправным и отрегулированным

Конструкция карбюратора бензопилы состоит из следующих составляющих узлов:

• Корпус цельнолитого типа из алюминиевого сплава. Применение алюминия для изготовления данного механизма способствует облегчению массы инструмента
• Диффузор для подачи воздуха, расположенный на стороне входа в механизм
• Жиклеры —клапана, которые служат для регулирования подачи смеси
• Распылитель — устройство, из которого топливная смесь поступает в камеру сгорания цилиндра
• Поплавковая камера — устройство для создания и поддержания определенного уровня топлива

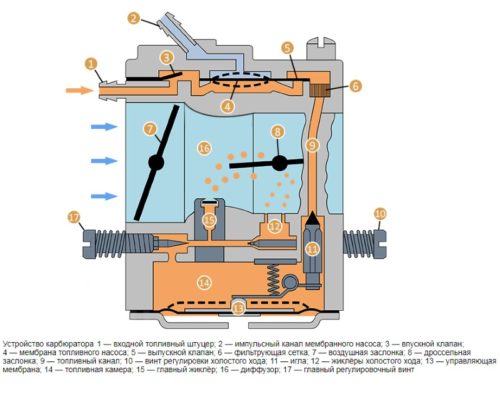

Подробная схема конструкции рассматриваемого устройства изображена на фото ниже.

Устройство бензопильного карбюратора

Настройка карбюратора бензопилы — это важный этап, с которым приходится сталкиваться каждому пильщику. В регулировке бензопила нуждается не только после покупки, но еще и в следующих случаях:

• Перед обкаткой инструмента. Как настроить механизм для правильной обкатки бензопилы, описано подробно
• После окончания процесса обкатки
• После проведения капремонта ДВС
• В процессе эксплуатации инструмента, когда возникают неисправности при работе и запуске мотора

В основе механизма имеется 3 винта для регулирования (на некоторых китайских моделях 2 винта), которые являются пультом управления для пользователя. Именно при помощи этих винтов происходит регулировка карбюратора бензопилы самостоятельно и быстро. Отрегулировать важный узел инструмента можно даже в полевых условиях, не прибегая к помощи специалистов.

Ремонт карбюратора бензопилы Штиль 180

К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.

Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор.
Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта.
Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда.
Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать

Делать это нужно очень осторожно.
Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает

Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.

Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:

1. Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
2. Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
3. Снимаем тягу газа (дроссельной заслонки) карбюратора.
4. Отсоединяем трос от рычага управления
5. Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
6. Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.

Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.

Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.

После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.

Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:

1. Откручиваем винт.

2. Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.

3. Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.

4. Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.

5. Чтобы проверить исправность подачи топлива, надев шланг на штуцер.
6. Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.
7. Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.
8. Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.
9. Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.

Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.

Как работает карбюратор бензопилы — особенности поступления воздуха

Принцип работы карбюратора бензопилы включает в себя также подачу воздушной смеси в устройство. Как вы понимаете, в камеру сгорания поступает не чистое топливо (масло с бензином), а топливная смесь — масло с бензином из бака и воздух, который предварительно проходит через фильтрующий элемент.

Это интересно! Фильтр, который установлен на карбюраторе, нужно регулярно очищать, иначе его засорение способствует уменьшению поступления воздуха в систему, что часто становится причиной неправильной работы агрегата. Многие неопытные пильщики сразу же принимаются за настройку карбюратора, однако достаточно почистить фильтр и продуть его компрессором, чтобы устранить причины неравномерной или нестабильной работы инструмента.

Итак, воздух проходит через фильтр, и поступает в устройство через мембрану под номером 7.

Воздушная заслонка 7 при холодном запуске практически полностью закрыта, как показано на схеме. Через нее происходит незначительное поступление воздуха в систему. Воздух поступает в диффузор 16. Под номером 12 обозначены каналы или жиклеры холостого хода и средних оборотов. Эти каналы являются взаимозависимыми, то есть канал средних оборотов является переходным с холостого хода. Эти каналы постоянно открыты, поэтому топливо в соответствующей дозировке поступает в диффузор, где и смешивается с воздухом, направляясь к цилиндру.

https://youtube.com/watch?v=RL2zxDpIQr8%3F

Под номером 15 обозначен канал максимальных оборотов, который состоит из клапана с резиновым основанием. Через этот клапан происходит подача топлива в одном направлении — в камеру диффузора. Далее в систему вступает дроссельная заслонка 8, перемещение которой зависит от силы нажатия на газ агрегата. При запуске клапан 8 вертикальном положении, поэтому бензопила работает только на топливной смеси, поступающей из канала ХХ. Количество воздуха при этом незначительное, так как заслонка 7 также открыта на несколько миллиметров. При нажатии на курок инструмента происходит отклонение заслонки на 10-15 градусов, в результате чего осуществляется подача топливной смеси из канала средних оборотов 12 на схеме выше.

Когда пильщик приступает к пилению древесины, то повышается количество оборотов до максимальных, поэтому заслонка перемещается на угол до 90 градусов от изначального положения. Происходит увеличение количества топлива, что способствует ускорению сжигания топливной смеси.

Чтобы заполнилась камера 14 топливной смесью из бензина с маслом, которое поступает через канал, закрытый иглой, нужно создать разрежение, за счет которого мембрана 13 притянется вовнутрь, тем самым воздействуя на шток. Разрежение в камере 14 создается во время дергания ручки стартера, когда перемещается коленчатый вал инструмента. Поршень перемещается вверх и вниз при «шморгании» или «тыркании» ручки стартера, что провоцирует создание давления внутри камеры 14. В итоге камера заполняется топливом, которое и поступает через соответствующие каналы в диффузор, смешиваясь с воздухом, и направляясь в цилиндр.

https://youtube.com/watch?v=5u1owJHDnYE%3F

После того, как двигатель агрегата будет запущен, поршень начнет перемещаться под воздействием сгорающей смеси, поэтому разрежение в камере формируется постоянно, что собственно и провоцирует прогибание пластинки 13, воздействующей на игольчатый клапан, через который поступает топливо в основную камеру карбюратора бензопилы.

Собственно это и есть принцип работы карбюратора бензопилы мембранного типа, функционирование которого никак не зависит от угла его расположения. Зная конструкцию и принцип действия агрегата, можно приступать к его настройке, прочистке и регулировке.
