Регулировка карбюратора бензопилы stihl ms 250

Что надо сделать:

1. Для того, чтобы почистить карбюратор бензопилы надо подготовить чистый, хорошо освещённый стол и все необходимые инструменты (включая спец. инструмент). Мелкий крепёж и детали карбюратора должны быть чистыми и разложены в порядке, соответствующем очерёдности разборки.

2. Сначала надо очистить снаружи двигатель бензопилы и корпус воздушного фильтра щёткой или сжатым воздухом.

3. Снять крышку воздушного фильтра, снять фильтрующий элемент, снять корпус воздушного фильтра. Для этого надо отстегнуть защёлки или выкрутить болты. Если, осмотрев корпус, не получается найти его крепление, надо обратиться к Руководству пользователя своей бензопилы или триммера, или найти информацию по деталям данного триммера / бензопилы в интернете. 4. Открутить крепёж, который крепит карбюратор к двигателю. Это могут быть или длинные болты, или шпильки с гайками и шайбами. Надо быть осторожным, чтобы гайка или шайба не упали в двигатель (может быть сложно достать).

5. Отсоединить от карбюратора тросик газа и тяги, запомнив как они были установлены, чтобы потом так же их установить на место. Если есть пружины, снимать их надо, стараясь не растянуть.

6. Стянуть со штуцеров карбюратора топливные шланги. Шланги можно аккуратно снять, используя круглогубцы. Если топливные шланги зажаты хомутами, то сначала надо снять эти хомуты.

7. Стянуть карбюратор со шпилек, стараясь не повредить прокладку, находящуюся между карбюратором и цилиндром бензопилы или триммера. Запомнить в каком положении стоял карбюратор, чтобы после очистки точно также установить его на место (обычно карбюратор симметричен и его ошибочно можно установить вверх ногами, но тогда будут проблемы с подсоединением шлангов и троса газа).

8. Почистить карбюратор снаружи жёсткой синтетической кисточкой так, чтобы грязь и мусор не попали внутрь карбюратора или в цилиндр двигателя бензопилы. Затем смыть всю грязь снаружи, используя туже кисточку и очиститель карбюратора (КарбКлинер). 9. Открутить винты крепления крышки диафрагмы карбюратора (обычно их 4)

Затем снять крышку диафрагмы, осторожно подковырнув её отвёрткой так, чтобы не повредить прокладку и привалочные поверхности на крышке и корпусе карбюратора, чтобы не нарушить герметичность соединения. Затем легонько за край снять диафрагму. Осмотреть каналы и полость на присутствие грязи и мусора

Если есть мусоринки, надо их выдуть сжатым воздухом. Если есть смолистые отложения или закоксованность в виде «лака», их надо удалить, используя очиститель карбюратора

Осмотреть каналы и полость на присутствие грязи и мусора. Если есть мусоринки, надо их выдуть сжатым воздухом. Если есть смолистые отложения или закоксованность в виде «лака», их надо удалить, используя очиститель карбюратора.

10. Когда будет идеальная чистота под диафрагмой, установить крышку диафрагмы на место. Если в карбюраторе накопилось много смолистых отложений или «лака» и при снятии диафрагма порвалась, в таком случае надо купить ремкомплект карбюратора бензопилы, соответствующей марки и поменять диафрагму и прокладки.

11. Открутить топливный фильтр тонкой очистки в нижней части карбюратора. Надо выкрутить 4 винта (обычно) и аккуратно снять его, чтобы не повредить прокладку. Если прокладка будет повреждена, надо будет сделать или купить новую прокладку.

12. Надо осмотреть часть карбюратора, к которой подводится топливо. Если там есть смолистые отложения или «лак», надо их убрать очистителем карбюратора. Если этих отложений много или они сразу не удаляются, надо в техническую посуду (фотованночку или кастрюльку) набрать очистителя карбюратора и поместить в него на некоторое время детали карбюратора, которые надо очистить, чтобы очиститель разъел трудноудаляемые отложения.

13. Чтобы хорошо очистить и продуть штуцера лучше использовать трубочку на аэрозольном баллончике очистителя карбюратора. Также можно брызнуть очистителя в топливные шланги в местах их соединения со штуцерами.

14. Продуть сжатым воздухом все детали карбюратора, чтобы удалить остатки очистителя или загрязнений.

15. Собрать карбюратор, хорошо затянув все крепёжные винты.

16. Подсоеденить к карбюратору все шланги, трос газа, тяги и пружины, в порядке обратном порядку разборки. Как почистить карбюратор – всё.

17. Завести двигатель, чтобы проверить и при необходимости провести регулировку карбюратора.

Регулировка карбюратора бензопилы Stihl MS 361 своими руками

Три регулировочных винта предназначены в основном для заводской регулировки. После сборки карбюратора и пилы, настраиваются каждый из них поочередно, на специальных стендах, с учетом особенностей каждой бензопилы Stihl MS 361. Винты надежно зафиксированы и в процессе эксплуатации и самопроизвольно не раскручиваются. Регулировка требуется редко. А именно:

• При критическом износе поршневой системы, когда степень сжатия (компрессия) сильно изменилась.
• При замене поршневой системы, когда бензопила работает не так, как во время заводской настройки.
• При работе в горах, где из-за низкого атмосферного давления двигателю не хватает кислорода, и требуется увеличить подачу воздуха (обеднить смесь).

В прочих случаях чаще всего требуется регулировка холостых оборотов, если двигатель в этом режиме глохнет.

Необходимые инструменты

Особенность бензопилы Stihl MS 361 — легкий доступ к карбюратору. Достаточно снять крышку и воздухоочиститель. Поэтому для регулировки не нужен никакой инструмент, кроме отвертки. Для профессиональной регулировки потребуется тахометр. Он покажет число холостых и максимальных оборотов. Правильная регулировка должна обеспечить 2500 об/мин на холостых и 10 000 об/мин на максимальных оборотах.

При отсутствии тахометра максимальные обороты определяют на слух. Холостые – в двух границах: бензопила не должна глохнуть, когда холостые обороты малы, цепь не должна двигаться, когда обороты слишком велики.

Тахометр позволяет более точно отрегулировать максимальные и минимальные обороты бензопилы

Пошаговый алгоритм регулировки

Перед регулировкой нужно убедиться, что воздушный фильтр чист. Если он забит, может не хватать воздуха для полного сгорания топливной смеси. Поэтому двигатель работает некорректно. Возможно, регулировка не требуется, а нужно почистить или сменить фильтр.

Фильтр снимают и пробуют, как работает двигатель без него. Если хорошо, то проблема в фильтре.

Также проверяется наличие нагара в решетке искрогасителя и глушителе. Если выход выхлопных газов затруднен, двигатель также работает некорректно и проблема не в настройке карбюратора.

Стандартная регулировка

Производитель бензопилы Stihl MS 361 в Руководстве по эксплуатации (стр.37) рекомендует следующий алгоритм регулировки карбюратора:

• Регулировочный болт высоких оборотов H вращать по часовой стрелке до упора, но не более чем на 3/4 оборота.
• Регулировочный болт холостого хода L закрутить по часовой стрелке до упора. Затем вывернуть против часовой стрелки на 1/4 оборота.
• Двигатель завести и прогреть в течении 7-10 мин.
• Дальше холостой ход корректируется регулировкой упорного винта LA при работающем двигателе. Его вкручивают по часовой стрелке, увеличивая холостые обороты, пока цепь не начнет двигаться. Затем винт LA откручивают назад на 1/2 оборота.
• Если при регулировке винтом LA не удается правильно отрегулировать холостые обороты (двигатель глохнет или цепь крутится), их корректируют винтом L. Его откручивают на 1/4 оборота. Затем продолжают регулировку винтом LA, откручивая его против часовой стрелки, пока цепь не остановится. Затем в том же направлении ещё примерно на 1/2 оборота. Но так, чтобы двигатель не глох на холостых оборотах.

Кроме рекомендаций производителя, есть практические моменты регулировки карбюратора.

Регулировочные винты карбюратора бензопилы Штиль МС 361

Нюансы, которые нужно знать

При поворотах любого винта меняется заводская настройка

Поэтому крайне важно запоминать или записывать количество оборотов, на которые изменилось положение винтов при регулировке. Например, если винт закручивается до упора, его нужно закручивать, обязательно считая обороты

Только это даст возможность вернуться к параметрам заводской регулировки, если она окажется неудачной.

Регулировку высоких оборотов проще всего проводить при работающем двигателе. Винт Н поворачивают маленькими шагами на 1/4 – 1/2 оборота в ту или другую сторону. Нажатием ручки газа пробуют, как реагирует двигатель на изменение настройки. Изменения в оборотах определяют на слух или с помощью тахометра.

После корректировки высоких оборотов чаще всего требуется поправить регулировку холостого хода.

Познавательное видео

Автор видео показывает пример оригинальных карбюраторов китайского производства, которые используются на бензопилах Stihl MS 361 — Zam. Проводит его сравнение с немецким карбюратором Walbro. Также приводит пример подделки карбюратора. Видео очень полезное, рекомендуется к просмотру как новичкам, так и опытным. Думали проблема в карбюраторе, а оказалось он тут совсем не при делах, все гораздо серьезнее.

Поплавковые карбюраторы

Принцип работы мембранных и поплавковых карбюраторов одинаков. Отличие в том, что в старых карбюраторах вместо мембраны использовали поплавок. Это герметичная легкая ёмкость из медного сплава со стальной осью по центру. Нижняя часть оси входит во втулку на дне камеры и служит для удержания поплавка. Верхняя сделана в виде иглы.

Поплавки выходили из строя из-за потери герметичности и окислов в канале, когда игла в нем начинала застревать.

Мембранный карбюратор подходит для бензопил наилучшим образом. Сам принцип работы остается неизменным более полувека, но качество этих устройств постоянно улучшается. Они становятся легче, компактнее, образуют более качественную топливную смесь. В итоге ДВС бензопил с современными карбюраторами потребляют меньше топлива и выбрасывают меньше вредных выхлопных газов в атмосферу.

«>

Что нужно иметь для настройки и регулировки бензопилы своими руками

У каждого владельца карбюратора должны быть необходимые инструменты для осуществления регулировки данной системы. Есть три регулировочных винта, которые располагаются на корпусе устройства. Они имеют собственные маркировки:

• L — винт для коррекции низких оборотов.
• H — винт для регулировки высоких оборотов.
• T — осуществляет регуляцию холостого хода, в большинстве случаев применяется для экспериментов.

Перед регулировкой карбюратора нужно подготовить устройство:

1. Прогревается двигатель, то есть запускается примерно за 10 минут перед ремонтом, а выключается при начале работы (см. как завести бензопилу).
2. Проверяется и промывается воздушный фильтр.
3. Останавливается цепь с помощью поворота винта T до упора (см. масло для цепи).

Для осуществления безопасного ремонта нужно подготовить ровную поверхность, где можно аккуратно расположить устройство, а цепь отвернуть в противоположную сторону. Нужен тахометр. По нему определяется наличие нарушения в работе карбюратора. При оборотах винтов звук должен быть идеальным и абсолютно ровным. Если замечаются визжащие нотки, значит смесь перенасыщена.

Назначение и технические характеристики

Штиль МС 660 – бензопила для профессионалов. Его цена сразу дает знать о том, что он предназначен для тех, кто зарабатывает с его помощью, т.к. она неприлично высокая по сравнению с ценой на бензопилы бытового назначения. Но не стоит думать, что штиль 660 не стоит тех денег, которые за него просят продавцы. Покупатели платят за качество, высокую мощность, огромный ресурс, надежность и неприхотливость.

Назначение данной бензопилы специфическое, т.к. её мощность позволяет раскряжёвывать стволы крупных деревьев, работать на мобильных пилорамах типа «Логосоль» или «Мурка».

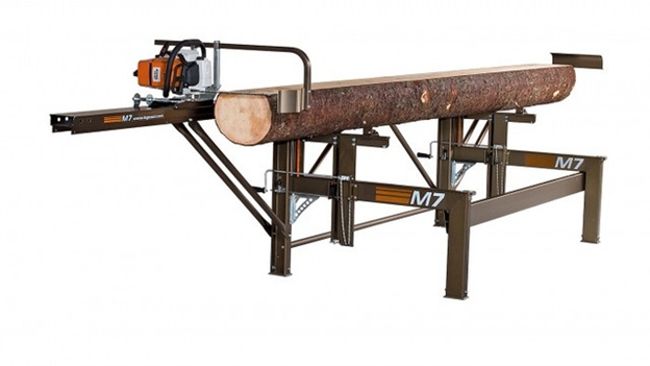

Ниже представлено видео о использовании 660-й модели штиля в мобильной пилораме.

Пила обладает мощностью в 7,1 л.с., весит более семи килограмм. По причине большого веса и мощности, данную модель нецелесообразно использовать для обрезки сучьев или при проведении строительных работ, она нужна именно при валке и раскряжёвке.

В стандартной комплектации бензопила поставлялся без пильной гарнитуры, а значит у покупателя есть возможность выбрать необходимую длину шины и вариант исполнения цепи.

Инструкция по эксплуатации

Руководство по эксплуатации содержит полную информацию об инструменте, знакомит новоявленного владельца пилы с особенностями ее использования и приемами работы.

Инструкция состоит из следующих разделов:

1. Устройство бензиновой пилы “Штиль”МС-660.
2. Требования безопасной работы и обслуживания мотопилы Stihl.
3. Таблица технических характеристик модели МС-660.
4. Подготовка пилы к первому запуску.
5. Особенности обкаточного периода.
6. Обслуживание бензопилы.
7. Таблица неисправностей, их причины и способы устранения.

Устройство

Из каких же составляющих состоит бензопила Stihl ms-660? Предлагаем ознакомиться с подробной схемой бензопилы “Штиль”:

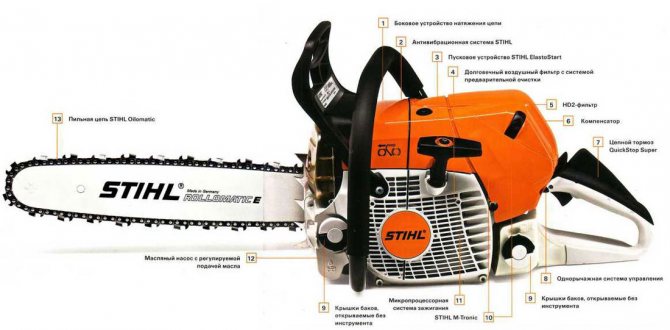

Устройство бензопилы Stihl ms-660

Подготовка мотопилы Stihl MS-660 к эксплуатации

Перед началом эксплуатации, согласно инструкции, необходимо:

• собрать пилу по инструкции;
• приготовить и залить топливную смесь и масло для смазки;
• проверить силу натяжения крепежей;
• отрегулировать холостой ход и подачу смазки на цепь.

Соотношение топлива к маслу 50/1 (на 5 л. горючего идет 100 мл масла). Производитель рекомендует использовать оригинальное масло Stihl для двухтактных моторов и неэтилированный бензин АИ-92.

Обкатка мотопилы МС 660 Stihl

Немецкое качество бензопилы “Штиль” предполагает использование этого инструмента без специальной обкатки, особенно вредна работа на холостом ходу более чем 10-15 секунд — появляется нагар на свече зажигания.

Для пил этого бренда обкатка означает следующее:

1. Щадящий режим работы не на полную мощность силовой установки на протяжении времени, достаточного, чтобы сжечь 4-8 полных баков топливной смеси.
2. Первый час эксплуатации состоит из циклов: работа — 2 мин., холостой ход — 10 сек., отдых.
3. Правильно приготовленная смесь из оригинального масла “Штиль” и бензина АИ-92 в соотношении 1/50.

Техническое обслуживание

Перед началом работ:

• проверка цепи (заточка);
• натяжение цепи;
• проверка натяжения крепежей;
• заливка горючей смеси и масла;
• проверка смазки;
• холостой ход.

После эксплуатации:

• цепь ослабляется;
• очистка пилы от древесных остатков пыли и грязи;
• очистка фильтра;
• контроль состояния пильной гарнитуры (шины, цепи, звездочки), замена, заточка, ремонт при необходимости.

На плановых осмотрах проводится регулировка холостых оборотов, чистка карбюратора, фильтров, посильный ремонт своими руками.

Неисправности и ремонт

Перечислим типичные неполадки мотопилы Stihl 660.

Бензопила “Штиль” не заводится:

• закончилась горючая смесь;
• засорились топливопроводы;
• отсутствует контакт на свече зажигания;
• оборван в/в провод;
• насос не качает топливо;
• не настроено зажигание;
• залило свечу;
• свеча закоптилась или сгорела.
• Пила не развивает обороты:
• засорен карбюратор;
• требуется заменить свечу зажигания;
• требуется чистка свечи от нагара.

Мотопила глохнет на холостом ходу. Причина — сбились настройки карбюратора.

Настройка карбюратора китайской бензопилы

Практически у любой китайской бензопилы регулировки такие же, как и у фирменных аналогов. Присутствуют те же винты L, H и T. Иногда встречаются пилы, у которых подлежит регулированию только холостой ход. Однако, по отзывам владельцев и работников сервиса, далеко не у каждой бензопилы отрегулировать карбюратор удаётся без проблем. Даже у опытных ремонтников некоторые модели могут отнять приличное количество времени, прежде чем получится получить приемлемый результат.

Стандартным для карбюраторов «китайцев» считается позиция винта L, при которой он на полтора оборота ослаблен от полностью зажатого положения. Для винта H — один оборот от того же состояния. На многих видео винт L называют регулировкой качества смеси, а винт H — её количества. Холостой ход регулируется таким же образом, как описано выше, на прогретом двигателе.

Бензопила-это технически сложный инструмент, который время от времени необходимо обслуживать. Чистка, замена фильтров и конечно регулировка карбюратора бензопилы, помогут прослужить весь положенный ей срок. В этой статье рассмотрим вопрос настройки карбюратора. Как и для чего она проводится.

Больные места Штиль 180

Болячки есть у каждого инструмента и 180-й не исключение, но самое больное место это 100% воздушный фильтр. Сменный фильтрующий элемент 180 — го откровенное «Г».

Почему немцы не изменят конструкцию и не поставят на эту модель много разовый сетчатый фильтр вместо куска непонятно чего, через что весь мусор пролетает в карбюратор, известно одному богу. Может это сделано специально?

Ну так вот, фильтр нужно менять регулярно. Никому не рекомендую его промывать, т.к. после этого он теряет форму и на стыках с корпусом может пропускать.

Вторая болячка это сальники коленчатого вала. Много раз я сталкивался с ситуацией, когда при исправных подшипниках сальники травили, воздух попадал в картер, возрастали максимальные обороты со всеми вытекающими, вплоть до задиров поршневой. Что это, заводской брак или условия эксплуатации, но факт остается фактом, сальники не редко становятся причиной серьезных проблем с двигателем.

Прочие характеристики

Если вы хотите знать, как отличить подделку бензопилы STIHL, следует ознакомиться с типичными характеристиками модели МС-660. Ниже перечислены особенности инструмента немецкого производства:

• Классификационная группа – бензопила высокой мощности для профессиональной деятельности.
• Действующий объем силовой установки (куб. см) – 91,6.
• Показатель мощности (кВт) – 5,2.
• Сила мотора (л. с.) – 7,1.
• Вес (кг) – 7,3.
• Соотношение массы и мощи агрегата (кг/кВт) – 1,4.
• Тип рабочей цепи – Oilomatic Rapid Micro при шаге 3/8.
• Размер шины (мм) – 500.

Если вы решили приобрести STIHL MS 660, как отличить подделку, цена которой иногда сопоставима с оригиналом? Во-первых, это тяжелый во всех смыслах инструмент весом более 7 килограммов и мощностью свыше семи лошадиных сил. Пила может эксплуатироваться в промышленных мастерских, при непрерывном функционировании в течение длительного периода.

Этот агрегат стоит не менее 45 тысяч рублей в розничной продаже. Поддельная копия имеет похожие габариты и массу, однако показатель мощности в два раза меньше, а длительность непрерывной работы существенно ниже, плюс недостаточная прочность корпуса и рабочих деталей.

• https://proogorod.com/selhoztekhnika/sadovaia-tekhnika/benzopily/obzor-benzopily-stihl-660-ms
• https://arendavlg.com/benzopily/kak-otlichit-kitayskuyu-benzopilu-stihl-ms-660-ot-originala.html
• https://benzopilok.ru/brend/stihl/benzopila-ms-660.html
• https://fermerinform.ru/benzopila-stihl-ms-660/
• https://machinspec.com/lesozagotovitelnaya/benzopila/shtil-ms-660.html
• https://opilah.ru/benzopily-tcepnye/benzopila-shtil-660-ms-obzor
• https://specmahina.ru/benzopila/stihl-660.html
• https://vsekarby.ru/benzoinstrument/benzopily/karbyurator-stihl-ms-660.html
• https://fb.ru/article/279023/benzopila-stihl-ms–kak-otlichit-poddelku

Как производится регулировка карбюратора на бензопилах

Чтобы понять, как правильно отрегулировать карбюратор на бензопиле, необходимо видеть его, а потому предлагаем читателю обратить внимание на пример ниже

ФОТО: rmnt.ru Стрелками указаны регулировочные винты карбюратора

Чтобы выполнить регулировку, потребуется только шлицевая отвёртка, однако идеально точно отстроить карбюратор без тахометра не удастся (конечно, если человек не моторист или водитель-профессионал со стажем). Теперь попробуем понять, как настроить карбюратор в той или иной ситуации.

ФОТО: shukur.ru Такой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилы

Как настроить карбюратор бензопилы, если она вообще не заводится

Довольно частая проблема в тех случаях, когда в настройки пытается залезть «мастер» из серии «я знаю всё» с руками, растущими не из плеч. В подобном случае есть стандартные положения винтов, от которых можно будет «плясать» дальше. Для начала необходимо полностью завернуть оба винта (не стоит слишком усердствовать). Далее выкрутить:

• винт L – на один оборот;
• винт H – на полтора оборота.

ФОТО: withoutahitch.com.au Каждый винт промаркирован, в корпусе для регулировки имеются отверстия

Что касается винта холостого хода, то сначала заслонка должна быть полностью закрыта (винт Т вывернут). После этого его необходимо провернуть на полтора оборота по часовой стрелке и попробовать завести двигатель. Если не получилось, постепенно добавляется по четверти оборота до запуска. Когда двигатель начал работать, положение винта холостого хода регулируется так, чтобы ДВС не глох, но цепь при этом стояла на месте.

ФОТО: xoznik.ru После этого двигатель необходимо завести и дать поработать 8-10 минут. В процессе работы возможна предварительная регулировка холостого хода. Когда двигатель прогрет, можно приступать к точной настройке.

Статья по теме:

Станок для заточки цепей бензопил: критерии выбора, особенности конструкции, технические и эксплуатационные характеристики оборудования, принцип работы ручных и автоматических устройств, обзор популярных моделей заточных установок.

Как правильно и точно отрегулировать карбюратор: пошаговая инструкция

Для того, чтобы информация воспринималась проще, предлагаем рассмотреть её на основе фотопримеров с описанием действий в табличной форме. За основу взята бензопила с начальными настройками.

Иллюстрация Описание действия
Регулировка начинается с винта L (низкие обороты). С его помощью необходимо найти максимальные обороты двигателя. Здесь не стоит торопиться – изменение оборотов не происходит моментально при вращении винта
Когда максимальные обороты найдены, винт L необходимо повернуть против часовой стрелки на четверть оборота. В этом поможет нехитрая шкала, нарисованная от руки на обычном листке бумаги. Так мастер ни на миллиметр не ошибётся с величиной вращения
При выворачивании винта жиклёра низких оборотов возможен вариант, что двигатель начнёт глохнуть

В этом случае необходимо добавить обороты при помощи винта холостого хода (Т)
В процессе регулировки, помимо нормативов по оборотам, следует обращать внимание и на выхлоп. Сизый дым укажет на избыточное обогащение смеси, а треск из глушителя – на то, что она слишком бедная
Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке

Для этого ручка газа нажимается до упора, после чего винтом Н нужно найти максимальные обороты, а после провернуть его на четверть по часовой стрелке. Но следует помнить, что предельные обороты опасны для двигателя, а значит, производить эту процедуру необходимо максимально быстро
После производства всех регулировок можно испытать инструмент, проверив работу двигателя во всех режимах

Подробнее ознакомиться с мастер-классом по регулировке карбюратора бензопилы можно в этом видео.

Источник

Как работает карбюратор на бензопиле хускварна 137?

На бензопилах этих моделей чаще всего устанавливается с завода карбюратор Walbro. Перед тем как отрегулировать карбюратор Walbro  на бензопиле хускварна, необходимо иметь минимально представление о его устройстве и знать принцип работы.

Что отвечает за подачу смеси топлива и масла

Для точной подачи топлива с маслом используется работа топливного насоса, который приводится механически от коленчатого вала. Сам карбюратор оснащается диафрагмой и специальным игольчатым клапаном, которые отвечают за регуляцию давления в системе. Благодаря им, происходит организация правильной работы дозирующих камер и насоса, что улучшает работу бензопилы.

Приготовление топливной смеси

При эксплуатации бензопилы должна применяться топливная смесь бензина и масла в соотношении 15:1 по объему, т. е. к 15 л бензина следует добавить 1 л масла и смесь тщательно перемешать. Количество бензина и масла в топливной смеси приведено в этой таблице:

Бензин.л	1	2	3	4	5	6	7	8	9	10
Масло, л	0.06	0.13	0.20	0,26	0,33	0.40	0.46	0.53	0.60	0,66
Топливная смесь, л	1.06	2,13	3,20	4,26	5,33	6.40	7.46	8.53	9.60	10.66

Что отвечает за подачу воздуха

За подачу воздуха отвечают две заслонки, устанавливаемые на камере диффузора. Первая может регулировать количества воздуха в момент нажатия на акселератор и называется дроссельной, а вторая обеспечивает ограничение подачи воздуха в тот момент, когда производится холодный пуск бензопилы. Чтобы облегчить запуск, заслонка перекрывается, а значит, смесь становится богатой, так как насыщается большим количеством топлива. В таком режиме работать проще, но так как это увеличивает расход топлива, данный режим на протяжении всей работы не применяется. Пила работает на износ.

Чтобы распылить топливо в цилиндры, используется форсунка с обратным клапаном.

Принцип работы прост: она ограничивает возврат смеси обратно в камеру. Все основные неисправности бензопил, чаще всего, проявляются при неправильной работе этого механизма.

1. Самой частой ошибкой является слишком долгое хранение инструмента. Дело в том, что при длительном бездействии клапан залипает и, либо заливает цилиндр топливом, либо попросту не открывается.
2. Вторая проблема – это увеличение количества воздуха в смеси, вызванный подсосом его извне при неправильной работе клапана. Регулировать тут уже нельзя, так как в этом случае помогает только ремонт клапана или его замена, так как на регулировочные винты пила реагировать не будет.

В отличие от автомобильного, настройка карбюратора бензопилы предусматривает три регулировочных винта, отвечающих за качество смеси, количество и номинальные обороты коленчатого вала движка хускварна:

• винт L – предназначен для настройки количества оборотов при работе в средних режимах и регулирует низкие обороты;
• Винт Н – настраивает количество высоких оборотов и тягу установки;
• Т – предназначен для регулировки общего количества топлива и настраивает работу дроссельного узла.

Не рекомендуется трогать первые два винта, не имея специальных навыков. Проблема в том, что если настроить их неправильно, то карбюратор не сможет обеспечить пуск мотора, а то и вовсе запустит его в неправильных режимах работы. Такая регулировка винта может привести к его скорейшему износу и выходу из строя. Данный принцип заложен во многих устройствах.

Параметры настроек не приводит ни одна таблица. Поэтому не стоит искать эти данные в специальной литературе, а лишь четко следуйте инструкциям. Таблица в паспорте имеет лишь информационное значение, касающееся характеристик движка.

Очистить правильно

Для чистоты чистки бензопилы необходимы следующие инструменты:

• крестообразная и плоская отвертка,
• гаечные ключи с головками разных размеров,
• специальный чистящий состав, ткань для чистки,
• Ультразвуковой очиститель.

На фотографии можно увидеть набор инструментов.

Очистить карбюраторные цепные пилы — это создать следующий алгоритм:

1. Сначала вам нужно слить топливо из топливного бака. Снимите крышку цепной пилы, отвинтив крепежные детали. Мы вынимаем фильтр и разбираем корпус, при необходимости удаляя гайки и фиксаторы.
2. Снимите шланг подачи топлива с его фиксатора, отвинтите крепежные элементы верхней крышки карбюратора. Затем снимите верхнюю крышку и синюю прокладку — мембрану топливного насоса. Слева от корпуса находятся пружинные зажимы, снимите их, а затем винты. Желательно подписать детали и схематически зафиксировать места, из которых они были удалены, чтобы не путать что-либо во время сборки.
3. Снимите нижнюю крышку карбюратора, отвинтите винт и снимите игольчатый клапан и под ним пружину. Затем продольной силой удаляем воздушную заслонку и ее ось.
4. Снимите дроссельный клапан, рычаг управления и дроссельный вал.
5. Все снятые части карбюратора выложены на ровной поверхности, и мы проверяем целостность. Детали с высокой степенью износа должны быть заменены новыми.
6. Используя специальный очиститель, промойте детали и высушите их безворсовой тканью. Трубы необходимо продувать под давлением с помощью насоса.
7. Для достижения максимального эффекта очистите карбюратор от бензопилы. Спокойствие может быть сделано с помощью специального очистителя для ванны, который основан на кавитационном эффекте. Ванна заполнена дизельным топливом, части карбюратора погружены в нее на несколько минут. В конце высушите детали насосом.

бензопила партнер

Очистка 350Sкарбюратор Обслуживание веб-сайта Walbro. Сообщество ВКонтакте.

Не начинайте бензопилу партнер

.карбюратор за 7 баксов, недостатки, как их исправить.

Подробное видео с процессом очистки поможет правильно выполнить работу.

После того, как все продукты высушены, вам нужно собрать карбюратор

. Обычно моющее средство полностью испаряется в течение ночи. Лучше подождать один день после уборки, так как остальные моющие средства на деталях могут попасть в топливный отсек, и при сжигании они будут выделять токсичные газы.

Другим важным нюансом, связанным с демонтажем бензопилы, является то, что необходимо точно установить и отрегулировать лепесток игольчатого клапана, иначе бензопила может не запуститься. Чтобы проверить правильность установки лепестка, вы можете использовать лезвие. Установив его сверху, мы посмотрим, насколько лепесток свободно вращается. Если проблем не возникает, то все в порядке — вы можете продолжить сборку. Если проблема инсульта не возникает, то лепесток должен быть либо приколот, либо край на нем согнут.

Ремонт карбюратора бензопилы Штиль 180

К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.

Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор.
Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта.
Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда.
Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать

Делать это нужно очень осторожно.
Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает

Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.

Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:

1. Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
2. Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
3. Снимаем тягу газа (дроссельной заслонки) карбюратора.
4. Отсоединяем трос от рычага управления
5. Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
6. Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.

Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.

Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.

После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.

Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:

1. Откручиваем винт.
2. Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.
   Под мембраной должно быть все чисто
   На мембране также не должно быть грязи

Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.

Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.
Всего нужно открутить 4 винта

Чтобы проверить исправность подачи топлива, надев шланг на штуцер.

Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.

Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.

Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.

Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.

Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.

Кому можно ремонтировать карбюраторы

Все сказанное ниже применимо к любым моделям бензопил, в том числе к бензотриммерам, косам и другой технике. С поправкой, конечно, на конструктивные особенности.

Бытует мнение, что самостоятельно внутрь бензопилы лучше не лезть. Для тех, кто привык работать молотком и кувалдой, возможно это так. В остальном исправить любую проблему с его работой может любой мало-мальский аккуратный человек, у которого не трясутся руки. В общем, это работа, доступная любому.

Конечно же случается, что проблему самостоятельно не решить. И требуется обращаться в сервисный центр. Но во-первых, 90% процентов неисправностей обычно решается простой промывкой жиклеров или, в худшем случае, заменой мембран или подстройкой иглы, а во-вторых, в самом худшем случае, даже если вы отчаялись, снятый с пилы карбюратор можно легко заменить. Новый оригинальный стоит, конечно, дороговато. Цена за аналог производства Китай — 700-800 рублей, купить можно в известном всем магазине или у российских диллеров. В общем, терять нечего — лезем в карбюратор!
