Регулировка карбюратора бензопилы

Области применения модели Husqvarna 135

Бензопила Хускварна 135 предназначена для выполнения преимущественно сложных задач. Она одинаково успешно показывает себя, как на придомовом участке, так и на валке леса. В ее конструкцию включены несколько инновационных решений, призванных облегчить использование модели в сложных погодных условиях и в труднодоступных местах.

Инструмент хорошо зарекомендовал себя при выполнении различных кровельных работ. Благодаря сравнительно небольшому весу и облегченному запуску, бензопилу Хускварна 135 можно быстро и плавно завести даже пребывая на неустойчивом покрытии. Инструмент также часто используется во время валки, распила лесных деревьев, а также обрезки крупных сучьев.

Еще одна область применения пилы – это фигурная резьба по дереву. Благодаря небольшой массе инструмента, им легко управлять для точного вырезания древесины и придания ей нужной формы.

Как снять и заменить ведущую звездочку

Перемещение цепи по шине осуществляется ведущей звездочкой, которая соединяется с редуктором. Она представляет собой сборочную единицу, вращающуюся за счет подшипника. На конце шины имеется ведомая звездочка с одинаковым шагом по отношению к ведущей. Поэтому при проведении ремонтных работ учитывают все факторы: совпадение шлиц, наличие подшипников, кинематику инструмента.

При изнашивании шлиц производят замену ведущей звездочки, иначе не произойдет сцепление с цепью.

Для того чтобы поменять деталь, необходимо выполнить такие действия:

• открутить гайки крышки шины и снять гарнитуру с помощью рабочих инструментов;
• снять воздушный фильтр;
• выкрутить свечу пилы;
• снять сцепление на бензопиле;
• осмотреть барабан и проверить венец;
• снять звездочку бензопилы;
• при необходимости заменить поломанную деталь на новую;
• собрать все детали в обратном порядке.

Если процесс замены звездочки на бензопиле Хускварна затруднителен, пользуются услугами специалиста.

Как работает карбюратор на бензопиле хускварна 137?

На бензопилах этих моделей чаще всего устанавливается с завода карбюратор Walbro. Перед тем как отрегулировать карбюратор Walbro на бензопиле хускварна, необходимо иметь минимально представление о его устройстве и знать принцип работы.

Что отвечает за подачу смеси топлива и масла

Для точной подачи топлива с маслом используется работа топливного насоса, который приводится механически от коленчатого вала. Сам карбюратор оснащается диафрагмой и специальным игольчатым клапаном, которые отвечают за регуляцию давления в системе. Благодаря им, происходит организация правильной работы дозирующих камер и насоса, что улучшает работу бензопилы.

Приготовление топливной смеси

При эксплуатации бензопилы должна применяться топливная смесь бензина и масла в соотношении 15:1 по объему, т. е. к 15 л бензина следует добавить 1 л масла и смесь тщательно перемешать. Количество бензина и масла в топливной смеси приведено в этой таблице:

ВНИМАНИЕ! Применение масел: «Луконй-2Т; ТНК-2Т ОИЛ: АЗМОЛ Спорт 2Т GD» и Др., и отработанного масла в топливной смеси приведет к выходу из строя игольчатого подшипника шатуна

Что отвечает за подачу воздуха

За подачу воздуха отвечают две заслонки, устанавливаемые на камере диффузора. Первая может регулировать количества воздуха в момент нажатия на акселератор и называется дроссельной, а вторая обеспечивает ограничение подачи воздуха в тот момент, когда производится холодный пуск бензопилы. Чтобы облегчить запуск, заслонка перекрывается, а значит, смесь становится богатой, так как насыщается большим количеством топлива. В таком режиме работать проще, но так как это увеличивает расход топлива, данный режим на протяжении всей работы не применяется. Пила работает на износ.

Чтобы распылить топливо в цилиндры, используется форсунка с обратным клапаном.

Принцип работы прост: она ограничивает возврат смеси обратно в камеру. Все основные неисправности бензопил, чаще всего, проявляются при неправильной работе этого механизма.

1. Самой частой ошибкой является слишком долгое хранение инструмента. Дело в том, что при длительном бездействии клапан залипает и, либо заливает цилиндр топливом, либо попросту не открывается.
2. Вторая проблема – это увеличение количества воздуха в смеси, вызванный подсосом его извне при неправильной работе клапана. Регулировать тут уже нельзя, так как в этом случае помогает только ремонт клапана или его замена, так как на регулировочные винты пила реагировать не будет.

В отличие от автомобильного, настройка карбюратора бензопилы предусматривает три регулировочных винта, отвечающих за качество смеси, количество и номинальные обороты коленчатого вала движка хускварна:

• винт L – предназначен для настройки количества оборотов при работе в средних режимах и регулирует низкие обороты;
• Винт Н – настраивает количество высоких оборотов и тягу установки;
• Т – предназначен для регулировки общего количества топлива и настраивает работу дроссельного узла.

Не рекомендуется трогать первые два винта, не имея специальных навыков. Проблема в том, что если настроить их неправильно, то карбюратор не сможет обеспечить пуск мотора, а то и вовсе запустит его в неправильных режимах работы. Такая регулировка винта может привести к его скорейшему износу и выходу из строя. Данный принцип заложен во многих устройствах.

Параметры настроек не приводит ни одна таблица. Поэтому не стоит искать эти данные в специальной литературе, а лишь четко следуйте инструкциям. Таблица в паспорте имеет лишь информационное значение, касающееся характеристик движка.

Цепь для бензопилы

Преимуществом этих моделей бензопил являются стандартные параметры цепей бензопилы. Подойдет практически любая цепь длинны по шине (40 сантиметров в общем случае) с шириной паза 1.3 миллиметра, шаг цепи — в зависимости от модели. Для начинающихся с «1» — 3/8″ — что справедливо для модели 135, для аналогов, начинающихся с «4» — 0,325″.

В любом случае для бензопилы можно использовать любые цепи, важно лишь следить за ее натяжкой. Для регулировки натяжения цепи следует использовать регулировочный винт и правило, по которому цепь не должна провисать на шине, сидеть довольно крепко, но в то же время не должна препятствовать вращению звездочки, в выключенном состоянии цепь должна легко прокручиваться по шине бензопилы рукой

Объявление:

Важная особенность при регулировке — в процессе работы цепь слегка растягивается, таким образом необходимо периодически контролировать ее натяжку. Правильной будет регулировка с шагом 1/4 оборота регулировочного винта.

Что представляет собой карбюратор?

Карбюратор — это устройство, имеющее следующие функции: смешивание бензина и воздуха, создание горючей смеси для питания двигателя и регулирование ее расхода. Детали карбюратора «Хускварна» выполняются путем литья из различных сплавов при дальнейшей механической чистовой обработке. Это обеспечивает высокое качество карбюраторов Husqvarna, в чем вы можете убедиться, купив данную запасную часть в магазине «220 Вольт». Это неотъемлемый элемент многих инструментов среди садовой бензотехники, например,бензопил, мотокос, газонокосилок. В ряде ситуаций, например, при плохой фильтрации топлива, карбюратор может выйти из строя. К счастью, это не будет причиной тратиться на новый инструмент, ведь можно купить карбюратор отдельно (как обычный, так и в сборе).

Карбюратором называют устройство, которое предназначено для приготовления горючей смеси из жидкого топлива и воздуха, что обеспечивает работу карбюраторных двигателей внутреннего сгорания.

Современные карбюраторы снабжены множеством разных устройств и систем, которые имеют многочисленные отверстия разных калибров, разветвленную сеть каналов, пневматические камеры и рычажные передачи.

Карбюратор является одной из главных деталей любой техники, работающей на топливе. Для обеспечения нормальной и стабильной работы техники нужно периодически проверять и при необходимости производить регулировку карбюратора.

Карбюраторы бензопил имеют три винта регулировки. Винт «L» предназначен для регуляции низких оборотов, винт «Н» отвечает за регуляцию высоких оборотов, а винт «Т» — за холостой ход бензопилы. Так, винтами «Н» и «L» регулируют соотношение смеси воздуха и бензина, при откручивании винтов обороты повышаются, так как происходит обогащение смеси, а при закручивании обороты падают. Карбюраторы генераторов часто имеют лишь один регулировочный винт, но возможно встретить и многие другие модификации этой запчасти. Его регулировка позволяет исключить завышенный расход топлива и утечку несгоревшего масла.

Однако достаточно распространены случаи, когда регулировка карбюратора не может устранить неполадки в работе техники. Это происходит из-за окончательной поломки детали, которая происходит в результате естественного изнашивания или же из-за неправильной эксплуатации.

Универсальная, многоцелевая пила для использования неполный рабочий день. Узкий и гладкий корпус, превосходное соотношение мощности и массы, а также, одни из лучших показателей по вибрации среди всех существующих пил. Экономичный насос перестает подавать смазку на цепь, когда пила работает в режиме холостого хода. Система Easy Start -новый пружинный механизм стартера и топливный насос, снижающие количество рывков, необходимых для запуска.

Зубчатый упор в комплект поставки не входит Характеристики:

Нагнетание воздуха Нагнетание воздуха Центробежная система очистки воздуха для продолжительных интервалов между очистками фильтров, бесперебойной работы и уменьшения износа. Легче запускается Комбинированный регулятор/стоп облегчает запуск пилы.Наличие дэкомпрессионого клапана Простота в работе Узкий корпус, высокий центр тяжести и плоское днище делают наши пилы исключительно удобными в эксплуатации. Принцип двух масс Система поглощения вибрации и рукоятки, изолированные от мотора стальными пружинами.Независимая антивибрационная система. Бесперебойное функционирование Демпфирующая муфта уменьшает вибрацию в карбюраторе. Обеспечивает бесперебойную работу и продлевает срок службы. Трехсекционный коленчатый вал Кованый трехсекционный коленчатый вал, призванный максимально увеличить срок службы и предназначенный для самых тяжелых приложений.

Лучший захват Изогнутая передняя рукоятка для достижения лучшего захвата и естественной рабочей позы.

Экономичный насос Экономичный насос останавливает смазку в режиме холостого хода.

Быстрый разгон Небольшой вес всех движущихся деталей мотора предполагает быстрый разгон.

Простая очистка Воздушный фильтр с байонетным креплением облегчает снятие фильтра для очистки.

Безопасность в использовании Цепной тормоз двойного действия, защитный щиток для правой руки и ограничитель цепи повышают безопасность работы с пилой.

Особенности и техника безопасности при обращении с Хускварна 142

Конструктивные особенности

• коленвал из кованой стали;
• покрытие цилиндра — хромовое, устойчивое к износу;
• ресурс работы поршневой группы — 5 лет;
• простой и быстрый доступ к воздушному фильтру, легкая замена воздушного фильтра;
• система зажигания, быстро реагирующая на старт;
• карбюратор бренда Walbro — лучший в своем классе;
• присутствует встроенный праймер;
• функция быстрого старта при любой температуре окружающей среды.

Техника безопасности при работе с бензопилой

• концевую часть шины (звездочки) запрещается первой прислонять к любым объектам — это может вызвать сильную отдачу и травмирование оператора;
• при работе с цепной пилой удерживать устройство нужно двумя руками;
• не забывайте о защитной экипировке для правой руки — специальный щиток поставляется в комплекте к инструменту;
• бензопила опасна тем, что легко воспламеняется, кроме того, при работе из глушителя или от шины могут отлетать искры;
• запрещено курить вблизи работающей бензопилы или места заправки, места смешивания топлива;
• не допускайте детей и животных к месту работы бензопилой;
• при появлении заусенцев на звездочках, аккуратно запилите их напильником, согласно рекомендациям из инструкции по эксплуатации.

Бензопила Husqvarna 142

Неисправности бензопилы и способы их устранения

Владельцы модели Husqvarna 142 часто сталкиваются с типичными поломками, вызванными неправильной эксплуатацией садового инструмента или банальным износом его деталей.

К этим неисправностям относиться:

• отсутствие запуска бензопилы – причина этой поломки кроется в заливании свечи зажигания. Чтобы получить возможность запустить мотор пилы, нужно снять, промыть и просушить свечу. После этого нужно продуть цилиндр, несколько раз резко потянув на себя трос стартера при вывернутой свече. После этого нужно вкрутить свечу и завести мотор садового инструмента;
• повышение вибрации при работе пилы – ремонт этой поломки выполняется путем очистки или замены глушителя. Также потребуется осмотреть пружины антивибрационной системы. При необходимости просевшие детали необходимо поменять;
• стреляющие звуки – если при работе модели Husqvarna слышны громкие хлопки, то причины поломки нужно искать в карбюраторе или глушителе. Сначала оператору потребуется настроить карбюратор. После этого нужно снять и промыть глушитель;
• вытекание масла для смазки цепи – чтобы устранить эту поломку необходимо проверить состояние масляного насоса и трубок. Неисправную деталь потребуется заменить.

Чтобы избежать дальнейших поломок бензопилы Husqvarna 142, нужно использовать для ее заправки качественный бензин и масло. Это поможет предотвратить повышенный износ деталей и защитить узлы модели от перегрева.

Карбюратор является одним из важных механических узлов, из которых состоит бензопила. В его задачах – смешивание топлива с воздухом и подача полученного состава к двигателю. Но в процессе работы бензопилы случаются ситуации, когда регулировка карбюратора Хускварна становится необходимой. В зависимости от причин, регулировка карбюратора модели бензопилы 142 и прочих серий выполняется для предотвращения следующих ситуаций:

• наличия перебоев в работе мотора, сопровождаемых его отключением;
• чрезмерного потребления топлива в работе.

Поскольку карбюратор влияет на качество топлива, в первом случае необходимость настроек карбюратора пилы 137 или иных профессиональных серий, как Хускварна 240 или 260 предполагает влияние именно на достаточное количество горючего сырья, поступающего в карбюратор для смешивания с воздушной массой. Известно, что максимальная производительность возможна только при определённом соотношении данных веществ. Второй момент регулировки карбюраторного смесителя бензопилы вызван недостатком поступающего воздуха, что провоцирует недогорание впрыскиваемого бензина с его выходом в виде густого дыма. Вовремя проведённая смена параметров своими руками по уменьшению количества впрыскиваемого топлива позволит значительно быстрее снизить расход этого продукта.

Ремонт своими силами сохранит не только бюджет, но и время, потраченное на транспортировку и очередь в мастерской. Это же касается и замены различных запчастей в бензоинструменте, как цепь на бензопилу или головка триммерная универсальная на мотокосу, либо масла для электроприводных изделий.

Регулировка карбюратора Хускварна 142

Регулировка карбюратора бензопилы 142 Хускварна происходит в нескольких направлениях. Поскольку карбюратор отвечает за смешивание топлива с воздухом в оптимальной пропорции, то одним из направлений регулировки будет качество топливной смеси. Второе направление регулировки карбюратора бензопилы связано с уменьшением подаваемого топлива. Необходимость такой регулировки часто обусловлена неполным сгоранием топлива и выходом его в виде густого дыма.

Инструмент, который понадобится для регулировочных работ:

1. Специальные отвертки для регулировки винтов (приобретаются в специализированных магазинах);
2. Тахометр (некоторые опытные владельцы бензопил при отсутствии тахометра ориентируются на слух);
3. Крестовая отвертка;
4. Компрессор с продувочным пистолетом.

До начала работ по наладке, хорошо бы провести диагностику бензопилы. Стоит удостовериться в том, что фильтр находится в пригодном состоянии, замена не требуется. Проверьте, нет ли затруднения подачи топлива. Обязательно удалите с узлов и с самой бензопилы грязь и пыль. Поскольку регулировка потребует разборки агрегата, то необходимо запомнить правильное расположение запчастей. Не запутаться поможет инструкция по эксплуатации бензопилы, в которой имеется схема сборки. Но даже если схемы по какой-то причине не оказалось, можно все заснять на камеру мобильного телефона.

Итак, инструменты есть, диагностика проведена, приступаем к регулировке.

Регулировка винта (L)

Настройку карбюратора Хускварна 142 начинаем с установки заводских настроек на выключенной пиле. После этого запускаем пилу, даем ей поработать несколько минут. Далее проворачиваем винт (L) по направлению движения стрелки часов, пока не найдете момент, где двигатель набирает наибольшие обороты. Поймав нужный момент, прокрутите винт на четверть оборота в противоположном направлении. В случае передвижения цепи, потребуется регулировка винта (Т).

Регулировка винта (Н)

Регулировка винта, делается в первые 10 секунд эксплуатации двигателя на предельных оборотах. Как отрегулировать карбюратор на бензопиле Хускварна 142 на самых больших оборотах. Для наладки достаточно повернуть винт (Н) на четверть оборота по направлению движения часовой стрелки. Заметив, что максимальная нагрузка не набрана, повторяем все манипуляции. Для окончания регулировки потребуется тахометр, который надо подключить к включенной пиле. Если произведена недостаточная наладка, что заведенный мотор будет издавать неестественные визжащие звуки. В ситуации, когда с регулировкой переусердствовали появиться большое количество дыма.

Регулировка винта (Т)

Работа с этим винтом очень простая. Она заключается в поворачивании винта по направлению движения стрелки часов. Поворачивать винт следует ровно до той секунды, когда цепь начнет движение. Как только движение началось, винт поворачивается в противоположную сторону до прекращения движения цепи.

Весь ход регулировки карбюратора должен выполняться в той последовательности, как рассказывалось выше.

Чтобы оценить, правильно ли выполнена на Хускварне 142 настройка карбюратора, посмотрите, как работает бензопила после выполнения наладки. Инструмент показывает стабильную работу, как на низких, так и на самых больших оборотах. Обороты должны легко набираться. Мотор функционирует без лишних чужеродных шумов, не глохнет. Проверьте работу двигателя. Сделать это легко. Несколько раз резко надавите на курок газа

Обратите внимание, что при нажатии курка обороты должны очень быстро увеличиваться, а при спускании понижаться. Если все идет именно так, то настройка выполнена без ошибок

Помимо потребности в регулировке карбюратора при какой-то неисправности инструмента, существуют еще два случая, в которых регулировочные работы просто необходимы.  Первый случай – это смена используемой топливной смеси, а второй – это перед подготовкой к летнему сезону после зимовки и наоборот. У владельца электроинструмента всегда есть выбор действовать самостоятельно или обратиться в сервисный центр для проведения данных работ специалистами. Не стоит приступать к настройке карбюратора, не имея никакого аналогичного опыта.

К сожалению, далеко не всегда регулировка карбюратора помогает в решении проблем. Зачастую причиной неудовлетворительной работы инструмента может стать поломка той или иной детали. Если самостоятельно не удается найти причину той или иной неисправности, то лучше показать свой инструмент профессионалам в специализированном сервисном центре. Работа специально обученных людей обойдется намного дешевле, чем сломанный своими руками электроинструмент.

Как правильно отрегулировать карбюратор на бензопиле своими руками

Заводские настройки карбюратора бензопилы предусматривают оптимальные параметры всасывания топлива и воздуха. Но в процессе работы они могут сбиться из-за вибрации – сдвиг даже на ¼ оборота у любого из винтов может привести к серьезному изменению параметров подготовки топливоздушной смеси и необходимо регулировать карбюратор бензопилы.

Регулировка карбюратора бензопилы производится с помощью трех винтов, имеющих маркировку H (High), L (Low) и S. Последний винт, в зависимости от марки и производителя, может иметь и другие названия, например T или LA.

• H: отвечает за работу главного жиклера и регулирует максимальные обороты.
• L: регулирует положение жиклера холостого хода и позволяет настроить малые обороты.
• S/T/LA: предназначается для того, чтобы регулировать холостые обороты мотора.

Чтобы знать, как правильно настроить карбюратор на бензопиле, требуется технический паспорт – в нем указываются сведения об углах поворота регулировочных винтов. После этого переходим непосредственно к регулировке. Кстати, тут понадобится отвертка для регулировки карбюратора бензопилы или обычная плоская отвертка:

Установите бензопилу на плоскую поверхность, желательно стол или что-то подобное

ВАЖНО: Бензопила обязательно должна быть расположена так, чтобы шина была направлена в противоположную сторону. Двигатель должен быть заглушен.
Ключом или отверткой открутите крепления крышки кожуха корпуса и снимите его, чтобы добраться до карбюратора.
Снимите воздушный фильтр, что закрывает карбюратор для бензопилы

Производитель может устанавливать сверху карбюратора амортизирующую вставку из поролона – ее нужно тоже убрать.
Теперь начинается настройка карбюратора бензопилы. Винты L и H необходимо закрутить до упора. Закручивайте их медленно и аккуратно, чтобы не сломать.
Примерно на 1.5 оборота открутите оба винта.
Запустите двигатель и дайте ему поработать около 7-10 минут, чтобы он хорошо прогрелся – на холодном двигателе отрегулировать карбюратор бензопилы не получится.
После того, как двигатель прогреется, установите его работу на средних оборотах.
Медленно начинайте против хода часовой стрелки подкручивать винт холостого хода. Крутить нужно, пока мотор не станет работать ровно. В случае, если двигатель начинает глохнуть, требуется продолжить регулировки карбюратора бензопилы и понемногу вернуть винт по ходу часовой стрелке.

Подводя итоги

Если задуматься, то регулировка карбюратора – занятие крайне простое. Главное – соблюдать определённые правила. А вот если её не производить вовремя, могут возникнуть серьёзные проблемы, вплоть до перегрева двигателя, который приведёт к его заклиниванию. Результат предсказуем – поход в магазин и непредвиденные финансовые траты. Особенно, это касается более дорогих моделей. С другой стороны, не бежать же с бензопилой в сервисный центр при первом подозрении на то, что пора произвести настройку. А значит, регулировка карбюратора бензопилы своими руками – это наилучший вариант в подобной ситуации.

ФОТО: bing.comДа, вот такой бензопилой работать сможет не каждый

Очень надеемся, что изложенная выше информация поможет кому-то из читателей сохранить работоспособность привычного инструмента на долгие годы. Возможно, что после прочтения у вас остались какое-либо вопросы или что-то было изложено не слишком доходчиво. В таком случае напишите об этом в обсуждениях ниже. Homius с удовольствием разъяснит все непонятные моменты. Там же вы можете оставить свой комментарий к статье, выразить своё мнение о ней или поделиться личным опытом регулировки карбюратора бензопилы, если таковой имеется

И ещё, пожалуйста, не забудьте оценить прочитанное – для нас это очень важно

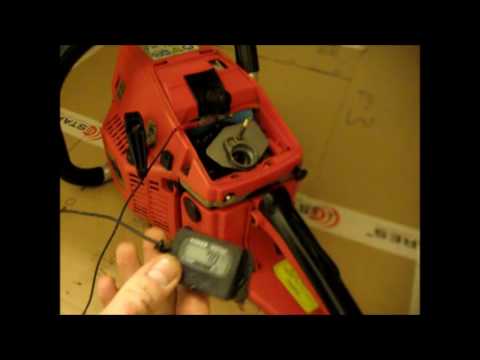

Напоследок, по уже давно сложившейся традиции, предлагаем вашему вниманию короткое видео, которое поможет более полно раскрыть сегодняшнюю тему, рассказав о карбюраторах китайских бензопил.

Watch this video on YouTube
