Как составить проект для подключения электрики к частному дому

Введение

Как правило, больше всего сложностей возникает именно на данном этапе обустройства загородного дома.

Пожалуй, главная проблема — стоимость подключения к электросетям и согласование проектной документации и разрешительных документов. Будьте готовы решать множество бумажных вопросов.

В первую очередь нужно получить технические условия (ТУ) на электроснабжение. ТУ содержат сведения о выделяемой электрической мощности, порядок выполнения работ по электроснабжению дома. В них перечислены и требования:

• строго выполнять проект и согласовывать его возможные изменения с территориальным органом Госэнергонадзора;
• выполнять монтажные работы с привлечением организаций, имеющих соответствующие лицензии;
• проводить испытания системы энергоснабжения.

При выполнении всех условий, прописанных в ТУ, после окончания монтажа электроснабжения составляется акт допуска в эксплуатацию, который визирует инспектор Госэнергонадзора. Срок действия ТУ ограничен, как правило, одним годом. Если этот срок истек, а электрооборудование не подключено, придется получать новый комплект документов.

Следующий шаг — поиск подрядной организации, которая разработает проект электроснабжения дома. Идеальный вариант, когда проект электроснабжения и монтажные работы выполняет одна организация.

Итог работ — получение акта о допуске систем энергоснабжения в эксплуатацию. Дополнительно могут потребоваться согласования с Госэнергосбытом — организацией, которая занимается учетом потребления энергии и расчетами с потребителями.

В результате застройщик должен собрать комплект следующих документов:

1. договор на оказание услуг и выполнение работ между застройщиком и подрядной организацией;
2. проект электроснабжения, согласованный с Госэнергонадзором;
3. протоколы испытаний электрооборудования и электропроводки сертифицированной лабораторией;
4. акт выполнения электромонтажных работ организацией, имеющей соответствующую лицензию;
5. договор на электроснабжение между потребителем электроэнергии и Госэнергосбытом;
6. акт допуска в эксплуатацию электроустановки, завизированный инспектором Госэнергонад зора.

Еще до получения ТУ владелец загородного дома должен рассчитать, какой объем электроэнергии ему необходим, исходя из количества и мощности электроприборов. Усредненные значения потребляемой мощности некоторых электроприборов приведены в таблице ниже.

Усредненные значения полной потребляемой мощности некоторых электроприборов

Не забудьте учесть потребляемую мощность светильников. Обычно в таких приборах используются лампы накаливания мощностью 60–100 Вт, но их можно заменить более современными энергоэффективными лампами (25–35 Вт). Освещенность при этом останется прежней.

Типовой проект электрики — пример

Приведу пример типового проекта. В данный проект вошли:

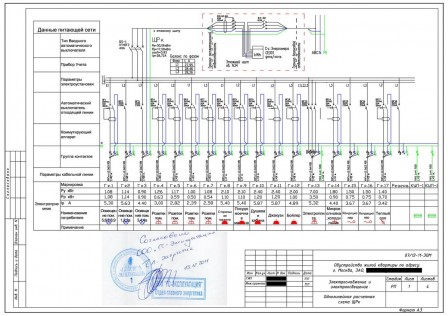

Однолинейная расчетная схема щитка распределительного квартирного. Схема щитка подписана и согласована с главным энергетиком ДЭЗ.

Схема электроснабжения квартиры (размещение розеток). Схема сделана с пояснениями, о высоте установки розеток, о способе монтажа электропроводки (в данном примере это скрытая проводка). На схеме показано расположение щита распределительного и разделение розеток на группы розеток.

Схема электроосвещения квартиры (расположение светильников и выключателей). Схема также снабжена пояснениями о высоте установки выключателей и показывет разделение освещения на группы освещения.

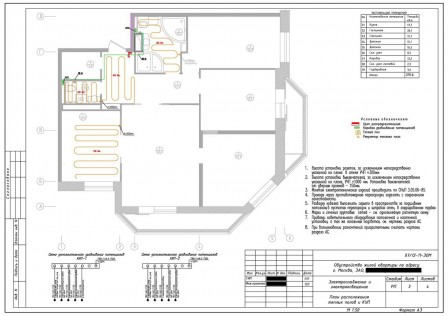

Отдельно, представлена схема устройства теплых полов и схема монтажа КУП (коробки уравнивания потенциалов). КУП устанавливается в сантехническом шкафу, теплые полы планируются в обоих санузлах, прихожей и на кухне.

Дополнительной схемой типового проекта, могла быть схема ДУП ( дополнительного уравнивания потенциалов), но авторы этого проекта, схему расключения ДУП поместили на схему монтажа КУП и теплых полов ( внизу листа).

В проект включаются листы со спецификацией оборудования.

Представленный типовой проект электрики, с приложенной справкой о выделении мощности, вполне подойдет для согласований и последующего монтажа электрики квартиры.

Основные правила проведения электропроводки

Разумеется, электроснабжение частного дома своими руками должно быть устроено с соблюдением всех необходимых правил. Касается это и такой операции, как разводка кабелей по помещениям.

Непосредственно в дом проводка заводится через отверстие в стене. По помещениям кабели лучше всего тянуть в трубках, заложенных в стены при строительстве. В этом случае при необходимости можно будет легко заменить любой пришедший в негодность провод. Каждая труба должна быть заполнена кабелем не более чем на 40%. Это обеспечит легкий демонтаж. Также закрытая проводка иногда монтируется за подвесными или натяжными потолками, вдоль стен, обшитых гипсокартоном на каркасе и т. д. При этом также используются пластиковые или металлические трубы.

Внутреннее электроснабжение частного дома из дерева обеспечивается путем разводки открытой проводки. Кабели при этом протягиваются в специальных каналах из пластика. Высота их положения на стенах не нормируется. В одном канале нельзя протягивать одновременно осветительные, силовые и слаботочные провода. В местах ответвлений и в открытой, и в закрытой системе устанавливаются распределительные коробки.

Распространенные ошибки при проектировании

Распространенной ошибкой является использование алюминиевых проводов

Стремление к экономии часто вынуждает владельцев строящихся или реконструируемых частных домов самостоятельно разрабатывать проект электропроводки. Однако за кажущейся простотой этой работы кроется достаточное количество проблем, игнорирование которых приводит к ошибкам, способным нарушить штатную работу домовой электросети. При этом возможно поражение жильцов электрическим током, а в отдельных случаях и возгорание электропроводки.

Проектируя схему электропроводки в частном доме, исполнителю нужно избегать повторения часто встречаемых ошибок:

• применение материалов и комплектующих изделий без маркировки, часто не сертифицированной для использования в стране;
• использование кабельно-проводниковой продукции с токопроводящими жилами из алюминия;
• включение в смету проекта розеток, не предназначенных для подключения электроплит, электрокотлов, водонагревателей и пр.;
• внесение в проект электропроводки деревянного дома прокладку проводов закрытым способом;
• коммутация силовых кабелей в одной распределительной коробке с маломощными линиями;
• использование вместо специальных клемм соединение проводов скруткой;
• расположение распределительных коробок на высоте человеческого роста.

План и схема электропроводки в доме. Зачем они нужны?

Планы электропроводки могут выглядеть по разному. Чаще всего их представляют в виде схемы электрики, нанесенной на планировку:

Чаще всего с проблемой отсутствия плана и схемы электропроводки сталкиваются покупатели жилья в многоэтажных новостройках: квартир, таунхаусов. Что же касается владельцев частных домов, то у них, как правило, есть в наличии такая документация.

Что же делать жильцам многоквартирных домов? Можно обратиться в ЖЭУ, но самый лучший вариант – это когда схема составляется прямо вами или с помощью специалистов.

Чтобы составить схему проводки правильно, нужно иметь определенный багаж знаний, а также хотя бы основы сведений об электротехнике. Если таких знаний или навыков у вас нет, то лучше пригласить специалиста. Электрики смогут в короткие сроки составить подробный план, в котором будут учитываться все особенности вашего дома, квартиры или таунхауса. К тому же профессионалы, при необходимости, смогут заменить старую проводку или имеющуюся неисправность.

Если же вы имеете представление о том, с чем вы столкнетесь при составлении схемы, либо при разработке проекта, а также при выполнении работ в электрической системе, то следует учесть, что существует несколько вариантов соединения электрических цепей.

Вот эти способы:

• Последовательный;
• Параллельный;
• Смешанный.

При последовательном способе прокладка электропроводки в доме или квартире проходит очень просто: каждый элемент цепи будет следовать за предыдущим. Для данного способа характерно отсутствие каких бы то ни было узловых соединений.

В качестве примера такого соединения можно привести елочную гирлянду, где все элементы сосредоточены на одном проводе. Правда, у данного способа разводки есть серьезный минус  – при повреждении одного элемента, цепь отключается полностью.

Параллельный способ подразумевает, что при включении все детали цепи не соединяются между собой, поскольку они соединены в два узла. Главное достоинство этого метода – это продолжение функционирования электропроводки, даже если из строя выйдет один из элементов.

При смешанном способе на одном участке цепи применяются оба типа соединений.

К выбору способа разводки очень важно подойти с большой ответственностью, поскольку от этого будет зависеть то, насколько стабильно будет функционировать подача электроэнергии в помещениях дома. Количество розеток в комнатах определяется в зависимости от пожеланий жильцов. Но нужно помнить, что одной точки доступа к сети будет мало

Подключение телевизора, кондиционера, светильников, зарядных устройств предусматривают как минимум три розетки в каждой комнате, чтобы избежать использования удлинителей и тройников

Но нужно помнить, что одной точки доступа к сети будет мало. Подключение телевизора, кондиционера, светильников, зарядных устройств предусматривают как минимум три розетки в каждой комнате, чтобы избежать использования удлинителей и тройников

Количество розеток в комнатах определяется в зависимости от пожеланий жильцов. Но нужно помнить, что одной точки доступа к сети будет мало. Подключение телевизора, кондиционера, светильников, зарядных устройств предусматривают как минимум три розетки в каждой комнате, чтобы избежать использования удлинителей и тройников.

Разводка электрики в доме, прежде всего, должна быть надежной. Так как вопрос комфорта можно скорректировать, а безопасность – нет. Разве что придется производить замену кабеля и фурнитуры, что приведет к дополнительным денежным и временным затратам.

Поэтому в этом вопросе не стоит экономить — лучше использовать только качественное оборудование и нанять профессиональных электриков.

Проект электроснабжения

Все особенности планируемой системы электроснабжения загородного дома требуется отразить в проекте. Проект электроснабжения дома должен состоять из текстовой и графической частей.

Текстовая часть содержит:

1. характеристику источников электроснабжения в соответствии с ТУ на подключение объекта к сетям электроснабжения общего пользования;
2. обоснование принятой схемы электроснабжения;
3. сведения о количестве электроприемников, их мощности;
4. требования к надежности электроснабжения и качеству электроэнергии;
5. описание решений по обеспечению электроэнергией;
6. перечень мероприятий по экономии электроэнергии;
7. перечень мероприятий по заземлению;
8. сведения о типе проводов и осветительной арматуры.

Графическая часть включает в себя:

1. принципиальные схемы сетей электроснабжения и освещения;
2. схемы заземлений (занулений) и молниезащиты;
3. планы сетей электроснабжения, в том числе планы установки светильников и планы установки розеток;
4. однолинейную схему;
5. спецификации материалов и оборудования.

План установки светильников

План установки розеток

Однолинейная схема

Выбор электропроводки

Перед тем как самому провести электропроводку в частном доме стоит побеспокоится и о расчете ее сечения. Ведь именно от этого фактора зависит ее долговечность и пожарная безопасность. Особенно актуален данный вопрос для домов из горючих материалов.

• Согласно п.7.1.34 ПУЭ в жилых домах с 2001 года следует применять только медные кабели и провода. До этого допускались провода из алюминия, которые часто можно встретить в старых домах.
• Что касается сечения проводов, то оно должно выбираться исходя из нагрузки на групповой линии. Но дабы не делать массу расчетов и упростить выбор, можно исходить из номинальных параметров групповых автоматов.
• Кроме того, при выборе сечения проводки следует учитывать способ прокладки проводов. Ведь теплоотдача для проводов, проложенных скрытым и открытым способом разная. В связи с этим хоть и незначительно, но в зависимости от нагрузки их сечение отличается.
• Выбор производим по табл.1.3.4 ПУЭ. Кроме нагрузок и способа прокладки она учитывает и такой параметр как вид провода.

Таблица выбора сечения медного провода

Но как бы не была выбрана электропроводка самому в частном доме следует помнить, что сечение должно быть не меньше приведенного в табл. 7.1.1 ПУЭ. Для групповых линий она должна быть не менее 1,5 мм2.

Проект и схема разводки электропроводки

Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире.
Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения
с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов

При создании схемы электропроводки
важно заранее продумать где, сколько и какая будет стоять бытовая техника

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности.
Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

освещение кухни, коридора и жилых комнат;
освещение туалета и ванной;
электроснабжение розеток жилых комнат и коридора;
электроснабжение розеток кухни;
электроснабжение розетки для электроплиты.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия

Эти два способа хорошо применять, если не хочется штробить
стены. На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U;

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт.
Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор,
в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то
потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным
питанием для соединения щитка освещения с основным щитом;
провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;
провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается
отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов,
а также трубы, кабель-каналы или короба для электропроводки, подрозетники.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

• прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
• все места соединений должны быть сделаны в монтажных распределительных коробках;
• горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
  Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их)
• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.
  Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно
• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Безопасность

Под безопасностью квартирной сети электропитания подразумевают уровень защищённости проживающих в квартире людей от поражения электротоком, а также пожарную и механическую устойчивость электропроводки.

Отметим, что по современным меркам безопасность проводки в хрущёвках, брежневках и даже в квартирах панельных домов весьма низкая, поскольку в советское время в таких домах не предусматривался заземляющий провод для внутренних подсетей.

Сегодня стандартный «арсенал» пожарной и электротехнической безопасности включает следующие приборы и мероприятия:

• устройства автоматического отключения при коротких замыканиях во внутренней сети;
• основная и дополнительная системы уравнивания потенциалов;
• заземление по схеме TN-C-S;
• устройства контроля дифференциальной разности токов (УЗО).

Необходимый уровень безопасности электросети обеспечивается не только аппаратными средствами, но и регламентом на допустимые электротехнические материалы (огнестойкие марки проводов и кабелей, специальные виды гофрорукавов и др.).

Также надо учитывать, что пожарная и электротехническая безопасность напрямую зависит от механической устойчивости элементов электропроводки, поэтому сборка сети выполняется с соблюдением следующих правил:

• прокладка электропроводки в квартире, проходящей сквозь стены в поперечном направлении, выполняется с использованием жёсткой металлической трубы (что обязательно должно быть указано в проекте);
• сборка коммутационных узлов выполняется с использованием специальных клеммных колодок или устройства для контактной сварки (скрутки недопустимы!).

С точки зрения проектирования различают основную и дополнительную системы защиты.

К основной системе относят защитные автоматы и базовые системы уравнивания потенциалов, и их расположение указывается на однолинейной принципиальной схеме. В качестве дополнительной меры, направленной на повышение электробезопасности, в проект электрики может быть включена добавочная схема уравнивания потенциалов (оформляется на отдельных чертежах).

Заказать разработку проекта электроснабжения

Компания ТМ-Электро специализируется на проектировании электроснабжения зданий различного назначения в Москве и Московской области (МО). Мы занимаемся не только разработкой и устройством электрических коммуникаций, но и оснащением таких технически сложных объектов как трансформаторные подстанции. Все работы выполняются в строгом соответствии с действующими нормами и требованиями.

Независимо от назначения объекта, практически в каждом, устанавливается какое-либо силовое оборудование, для которого необходима система защитного отключения. Поэтому нужен профессионально разработанный проект электрики, который будет учитывать все технические особенности строения, например частного дома, многоквартирных домов, зданий и помещений общественного пользования, а при правильном подходе, основанным на международных нормах безопасности и законодательстве РФ, проектирование электросети необходимо и в квартире.

Проектирование позволит:

• оптимизировать расход электроэнергии;
• существенно сэкономить на электроматериалах;
• исключить аварийные ситуации;
• создать условия для бесперебойной работы всех устройств.

При проектировании системы энергоснабжения учитываются все возможные нагрузки от вентиляции до слабых токов. Делается это для того, чтобы при возникновении неполадок во время эксплуатации одного из устройств можно было найти и устранить проблему.

Проект энергоснабжения состоит из следующего:

• разработка оптимальной схемы подключения;
• разработка наружных силовых линий и освещения;
• подбор типа заземления;
• проектирование разводки электрических линий; проектирование освещения;
• выбор оборудования для заземления и молниезащиты и т.д..

Преимущества программирования

Программирование различных схем электропроводки избавляет потребителя от «возни» с самодельными расчётами схем электропроводки в собственном жилище. Прога, которую покупают или скачивают бесплатно из интернета, обеспечивает точный расчёт электрификации дома или квартиры.

Время, которое будет потрачено на сомнительные подсчёты необходимого сечения и потребности в объёме кабельной и проводной продукции для обеспечения полноценного расчёта проводки в помещениях, может быть сокращено обращением к программированию проектирования электропроводки в собственном жилище.

У тех, кто хочет устроить своими руками электропроводку в собственном доме, возникает желание самостоятельно подсчитать объёмы потребности в кабельной продукции. Самостоятельные расчёты чреваты неожиданными неприятностями, такими как разрушение поверхности покрытия стен, воспламенение проводов и возникновение пожара.

Чтобы избежать столь негативных прогнозов, нужно не лениться и обратиться к программному продукту, который выдаст правильное решение, связанное со всем спектром этих вопросов.

Не стоит опасаться сложностей обращения с программой в этой сфере. Разработчики программ для проектирования электропроводок в частном жилище учли все пожелания потребителей.

Важно! Программы адаптированы для широкого круга потребителей. Воспользоваться компьютерным продуктом могут те слои населения, которые имеют возможность доступа к техническому оборудованию с подключением к сети интернета

В противном случае можно дать совет о приобретении ПО на твёрдых носителях.

Наглядный пример электропроекта квартиры на 13 листах

Весь проект сшивается и помещается по титульный лист. На титульном листе указывается проектировщик.

Первый документ проекта это Акт о разграничении балансовой принадлежности и эксплуатации электроустановки квартиры. В нем определяется, откуда запитывается квартира, и какая мощность на квартиру выделяется.

Далее идет сам проект, вернее три основные схемы проекта и дополнительные схемы по потребности.

Основные схемы проекта это однолинейная расчетная схема, схема электрооборудования и схема электроосвещения. К дополнительным схемам относятся схема дополнительной системы уравнивания потенциалов, плюс схема теплых полов. Обе схемы могут быть на одном листе.

В проект входит опись документов проекта и ссылки на нормативные документы.

Также входит акт, Ростехнадзора о допуске в эксплуатацию электроустановки квартиры. Этот акт делается после выполнения электромонтажных работ.

Этот наглядный пример электропроекта квартиры не совсем полон, его можно дополнить кабельным журналом и спецификацией оборудования (розеток, выключателей, установочных изделий).

Для чего нужен проект электроснабжения частного дома

Для использования электроэнергии, в вашем доме или коттедже, вам необходим комплект соответствующих документов, разрешение. Кроме того, нужно получить абонентскую книжку для учета, оплаты счетов за электричество. Без проекта документы не выдадут, для этого и нужен проект электроснабжения.

Как получить разрешение на пользование электричеством?

Для получения разрешения, необходимо подать заявку в организацию, которая контролирует электрическую сеть планируемого присоединения. Там вам выдадут технические условия с точкой присоединения, уровнем напряжения, согласованную нагрузку объекта, требования к устройству защиты, автоматике, изоляции, защите от перенапряжения и т. п. По всем этим условиям, выполняется проект электроснабжения коттеджа, частного дома или подобного рода помещений.

Где заказать проект электроснабжения коттеджа, частного дома?

Обычно, проект заказывают в специальной организации, имеющей лицензию проектной фирмы. После получения на руки, его необходимо согласовать с электроснабжающей организацией, которая выдала условия, также с местным Госэнергонадзором. После проверки, специалист Госэнергонадзора, выдаст необходимую справку на включение.

Что должно быть в проекте?

В проекте электроснабжения должны содержаться все решения, касающиеся предохранителей, автоматических выключателей, проводов, кабелей для электропроводки. Кроме этого, указывается способ прокладки проводки, схема внутренней электропроводки, наружных сетей (если у вас коттедж или частный дом).

На общий план участка должны быть нанесены все ответвления от внутренних линий. Внутренняя электропроводка должна находиться на плане строения. Кроме этого на плане должны быть указаны местонахождения электрических щитов, ответвительных коробок, выключателей, светильников и всех остальных стационарных электроприборов. Также требуемые пояснения и схемы электрических щитков.

В каких случаях не нужен проект электроснабжения?

Если в вашей квартире, частном доме или коттедже объем работ по электрификации не большой (освещение, бытовые приборы), можно провести электричество без проекта. Вам потребуется только сделать схему, с маркой провода и технологией прокладывания. Также следует внести номинальные токи предохранителей. Не потребуется изготовление электрических схем соединений с внутренними приборами, счетчиками электроэнергии и т. п.

Анекдот от проекта:

Для достижения гармонии в жизни следует поменять местами всего две вещи: в 7 часов утра должно хотеться есть, в час ночи — спать )))

Читайте так же:

• Инструкция по охране труда для электрика
• Средства защиты в электроустановках
• Расчет сечения кабеля по мощности
• Где получить допуск по электробезопасности

На сегодня все, теперь вы знаете, что такое проект электроснабжения частного дома, коттеджа, где его заказать, что должно быть в нем и когда он не нужен. Продолжение — что нужно знать, чтобы составить проект электрики.

Основные этапы монтажа электропроводки в частном или загородном доме

Согласно многолетнему опыту в выполнении электромонтажных работ, все работы можно подразделить на следующие этапы:

1. Составление схемы электроснабжения (количество и место расположения розеток, выключателей, светильников и так далее).
2. Определение места установки распределительного щитка.
3. Разметка потолков, стен и полов под прокладку кабельно-проводниковой продукции и установку подрозетников и распределительных коробок.
4. Штробление стен под скрытую электропроводку.
5. Штробление стен под установку распределительного щитка (при установке внутреннего щитка).
6. Высверливание отверстий под установку подрозетников и распределительных коробок.
7. Монтаж трасс для крепления гофры (если прокладка кабельно-проводниковой продукции будет выполнятся в гофре).
8. Прокладка кабельно-проводниковой продукции.
9. Установка подрозетников и черновая заделка штроб.
10. Расключение распределительных коробок.
11. Монтаж контура заземления.
12. Проверка сопротивления заземления смонтированного контура.
13. Сборка и монтаж щитка.
14. Проверка работоспособности всех розеток и выключателей.
15. Монтаж и подключение розеток, выключателей и осветительных приборов.

Рассмотрим более детально основные этапы, для того чтоб монтаж электропроводки в доме был выполнен качественно и прослужит не менее 20–25 лет (именно такой минимальный срок службы медной проводки).

Для чего нужен электропроект квартиры

Электропроект квартиры или иначе проект электроснабжения и электрораспределения  квартиры делается в новостройках, квартиры которых не подключены к электропитанию, а также электропроект нужен при ремонте квартиры, с целью увеличить выделяемую мощность питания и/или переносе электрического щита и/или полную замену электропроводки квартиры.

• Замечу, если вы не планируете увеличить выделяемую электрическую мощность для квартиры и остаетесь в рамках проектной мощности, проект электропроводки нужно согласовывать только в Ростехнадзоре.
• Если выделяемую мощность нужно увеличить, придется согласовывать проект у владельца сетей и в энегосбыте.

После того, как проект согласован, выполняется монтаж электропроводки. По его окончанию нужно сделать электрические  замеры квартиры (сопротивление изоляции, сопротивление заземления и т.п.). Эти замеры должна делать организация с соответствующей лицензией и после замеров составить отчет о замерах по соответствующей форме.

После всей этой работе, вы с документами идете в ДЭЗ и получаете разрешение на эксплуатацию электросетей квартиры, а с энергосбытом решаете вопросы с опечатыванием счетчика и снятием первых его показателей.

По практике скажу, что такой тернистый путь проходят только новоселы. В старых домах ремонт электропроводки, даже капитальный, обходится без согласований.

Цены

Работая долгие годы в сфере проектирования, мы стараемся удерживать комфортные для клиента цены, гарантируя при этом неизменное качество выполнения поставленных задач.

Для точного определения стоимости изготовления рабочего проекта инженерных решений силового электрооборудования и электроосвещения, Вам необходимо отправить заявку на проектирование, включающую общую площадь, назначение объекта и поэтажные планы (из техпаспорта БТИ, либо архитектурного или эскизного проекта). Для этих целей можно воспользоваться как электронной почтой, так и любым из привычных мессенджеров.

Примеры других инженерных проектов

Проект электроснабжения апартаментов

Проект тепломеханического решения котельной

Проект водоснабжения и канализации

Проект отопления и вентиляции

Проект электроснабжения ЭОМ — состав, пример, цена
