Как подключить три фазы к частному дому?

Определение наилучшего источника энергии

Выбор альтернативного источника энергии для автономного электрообеспечения жилого дома – очень важный и ответственный момент, требующий серьезного подхода.

К самым популярным и наиболее распространенным вариантам относятся:

• генераторы, работающие на дизельном топливе или бензине;
• солнечные батареи;
• аккумуляторы большого объема и мощности;
• гидроэлектросистемы;
• преобразователи ветряной энергии.

Каждый источник имеет собственные уникальные характеристики и особенности. Владельцам следует заранее с ними ознакомиться и на основании этой информации определить оптимальный вариант системы, способной удовлетворить все электрические нужды частного жилого дома.

Требования к электрооборудованию

Существует целый ряд требований к элементам системы, которые должны быть соблюдены, когда дом соединяют с сетью:

Выбор кабеля и автоматов

Как вы уже поняли, от щитка к варочной панели придется прокладывать отдельную линию. Скорее всего вы будете прокладывать ее скрытно, в коробе, гофрошланге или штробе. При этом допускается использовать только медный кабель:

• для однофазной сети при мощности электрооборудования от 5,5 кВт до 7,7 кВт кабель с сечением жилы 6 мм2 (ВВГ 3*6 или ПВС 3*6);
• для трехфазной до мощности 16,4 кВт достаточно 5*2,5 мм2 (КуВВ 5*2,5 или КуГВВ 5*2,5);

После выхода со счетчика необходимо установить автомат. Это требование обязательное. Есть еще рекомендации — для защиты оборудования и обеспечения должной безопасности поставить УЗО (устройство защитного отключения). Такая связка позволяет отключать питание не только при перегрузке (срабатывает автомат), но и при проблемах с изоляцией (срабатывает УЗО). УЗО — вещь не самая дешевая, но варочная панель несравнимо дороже, так что лучше не экономить.

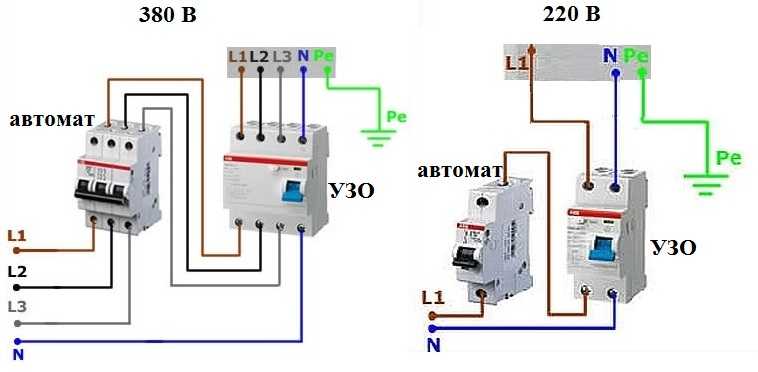

Схемы подключения варочной панели к электросчетчику

О параметрах этого оборудования:

• для однофазной сети берем автомат на 32 А, УЗО на 40 А с дифференциальным током отключения 30 мА.
• для трехфазной — автомат 16 А и УЗО на 25 А с дифференциальным током отключения 30 мА.

Соединяются между собой они отрезками проводов того же сечения (схема на фото выше): в сети 220 В 6 мм2, в сети 380 В 2,5 мм2.

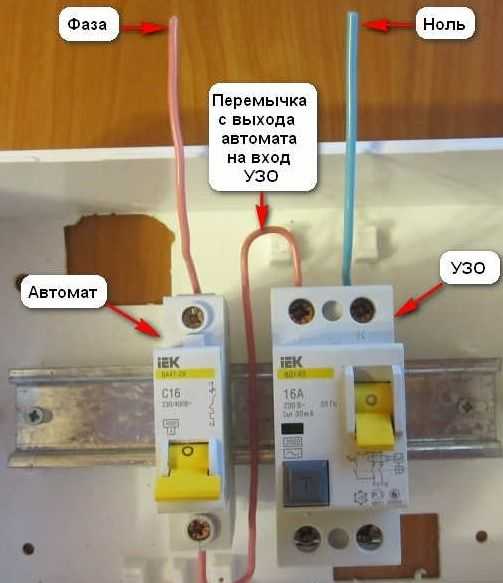

Соединение автомата и УЗО

Выбор СИП провода для электропроводки

До 1991 г. для прокладки воздушной линии использовались провода марки АС без изоляции. Сейчас выбор СИП провода пополнился еще одним образцом, предназначенным специально для воздушных линий. Его изоляция рассчитана на большие перепады температур и хорошо противостоит воздействию солнечного света. Кроме того, такой кабель не растяжим, его можно прокладывать без поддерживающего троса. Выбор провода для электропроводки достаточно прост: СИП бывает двух видов — двухжильный и четырехжильный. Наиболее распространенные разновидности — СИП 4 х 16/25 и СИП 2 х 16/25. Цифры обозначают, количество жил и их сечение. Для данного провода существует множество дополнительных аксессуаров. Они используются для соединения провода с креплением, очень удобны и не требуют больших усилий при монтаже.

Документы, которые необходимы для подключения

Начинать нужно в первую очередь с получения всех разрешений на выполнение работ. Для этого следует обратиться в организацию, которая обеспечивает поставку электроэнергии по каждому району населенного пункта. Заявление подается в письменном виде и содержит следующие данные и приложения:

• фамилия, имя, отчество, паспортные данные заявителя
• адрес частного дома
• список устройств, которые будут подключены
• сроки проектирования
• копия паспорта или другого документа, указанного в заявлении, ИНН
• копия свидетельства о праве собственности
• детальный список всех приборов, которые будут подключены к сети 220 или 380 Вольт с указанием мощности каждого из них
• план участка и постройки в масштабе с указанием расположения объектов

Список документов не является полным и окончательным. Если заявление подает не владелец жилья, а его представитель, то в наличии должна быть нотариально заверенная доверенность на делегирование полномочий.

Перед тем как производить подключение электросети, необходимо уточнить данный вопрос в организации. Часто владельцы домов указывают в заявлении большую мощность, чем им требуется. Это не удивительно, поскольку переделывать потом документацию сложнее, чем предусмотреть заранее возможность подключения к сети 220 или 380 Вольт многих приборов. Сроки выдачи Технических условий не должны превышать 1 месяца. а работы должны проводиться в течение 6 месяцев с момента заключения договора.

Осуществляют подключение специалисты энергоснабжающей организации или другие конторы, работники которых имеют доступ к выполнению таких работ. У них есть лицензия на этот вид деятельности, и они оказывают свои услуги, соблюдая все правила. Если работы выполняют такие организации, то по их завершению в энергоснабжающую компанию необходимо представить отчет, в котором указывается перечень выполненных работ и копия разрешения на их проведения. Все установленные приборы проверяются и на них ставятся пломбы. На последнем этапе владелец получает все необходимые документы, договор и расчетную книжку, по которой будет осуществляться оплата за использованную электроэнергию.

Автономное электроснабжение

Одним из важных условий комфортного проживания в любом здании является постоянное наличие тока в сети. Однако, к сожалению, тогда, когда электроснабжение частного дома производится от общей ЛЭП, часто возникают проблемы, связанные с перебоями в его подаче. Неплохим выходом из данной ситуации может стать дополнительное использование автономных источников питания. К таковым можно отнести:

ИБП. В случае отключения электроэнергии это устройство начинает функционировать моментально и автоматически.

Генератор. Такое оборудование работает на бензине, дизеле или газе. Также может включаться автоматически. Время функционирования зависит только от количества топлива. При достаточной мощности генератор может обеспечивать электроэнергией даже очень большой дом в течение длительного времени.

Этап согласования документации

Перед тем, как приступить непосредственно к самому подведению электричества, необходимо пройти этап согласования технической документации. Каждый регион имеет свои правила по осуществлению монтажных работ, поэтому единого совета в этом вопросе ждать не приходится. Все нюансы необходимо уточнять по месту.

На этой стадии составляется проект энергоснабжения, который нужно будет оплатить. В проекте указываются технические условия, соблюдение которых является обязательным, иначе электроснабжение осуществлено не будет.

После разрешения всех бумажных вопросов наступает время подключения. Для правильного ввода электричества в дом со столба необходимо иметь четкое представление о возможных его вариантах, о необходимых мерах защиты, способных предотвратить серьезные последствия.

Схема правильного монтажа электропроводки в частном доме своими руками

Правила монтажа электропроводки в доме в целом такие же, как и при монтаже электропроводки в квартире. Начинаются они с составления общего плана и отдельных схем электроснабжения определенных помещений и зон. Принцип работы остается тот же, только разница в масштабе диктует некоторые специфические моменты в монтаже, а также определяет количество используемого материала и характерные способы проведения работ на отдельных участках.

Составляя схему электропроводки в одноквартирном частном доме своими руками, следующие объекты необходимо обозначить римскими цифрами:

• крыльцо (I);
• тамбур (II);
• санузел (III);
• помещение для стирки (IV);
• прихожая (V);
• жилые комнаты (VI);
• кухня (VII);
• кладовая (VIII);
• веранда (IX).

В правильной схеме электропроводки в частном доме необходимо указать расположение всех устройств, обозначив их арабскими цифрами:

• силовой ящик (1);
• квартирный щиток (2);
• одно- или двухламповый светильник (3);
• штепсельная розетка с защитным контактом (4);
• однополюсный выключатель (5);
• кнопочный выключатель (кнопка) для звонка (6);
• звонок (7);
• фонарь (8);
• штепсельная розетка без защитного контакта (9);
• штепсельная розетка с выключателем (10);
• сдвоенный выключатель (11);
• многоламповый светильник с раздельным включением ламп (12).

В приложении к схеме монтажа электропроводки в частном доме своими руками желательно указать виды используемых проводников и способы их соединения, а также другие особенности проводки, причем все сведения нужно представлять как можно подробнее.

Главное, что следует помнить при монтаже проводки в частном доме, — это то, что запрещено менять местами зануляющий и нулевой рабочий провода. В противном случае может возникнуть опасная для жизни ситуация — вероятность серьезного поражения электрическим током.

Если требуется установить в перегородке две розетки, то можно это сделать в одном отверстии, тогда получится так называемая сквозная розетка. Для подключения данной конструкции нужно всего лишь разместить в перегородке перемычку, которая и будет соединять гнезда этих розеток.

Установка в систему электропроводки светильника также может иметь свои особенности. Например, если осветительный прибор рассчитан на одну или две лампочки, то по пути от фазового провода к патрону светильника устанавливается выключатель. А под самим выключателем можно смонтировать штепсельную розетку.

Чтобы электроконструкция правильно функционировала, следует одно из гнезд розетки соединить с одним из контактных винтов выключателя, к которому планируется подвести фазовый провод. Второе гнездо в данном случае соединяется с нулевым проводом, что и требуется — сделать в осветительной коробке.

Допустим, нужно повесить люстру с раздельным включением ламп. В этом случае первые выводы от всех ламп следует соединить с нулевым проводом, а оба выключателя подвести к фазовому проводу. Электрический звонок подключают к сети через кнопочный выключатель. Следует использовать проводку и саму кнопку звонка, рассчитанные на напряжение 250 В. Категорически запрещается устанавливать кнопочный выключатель в сыром помещении или на улице.

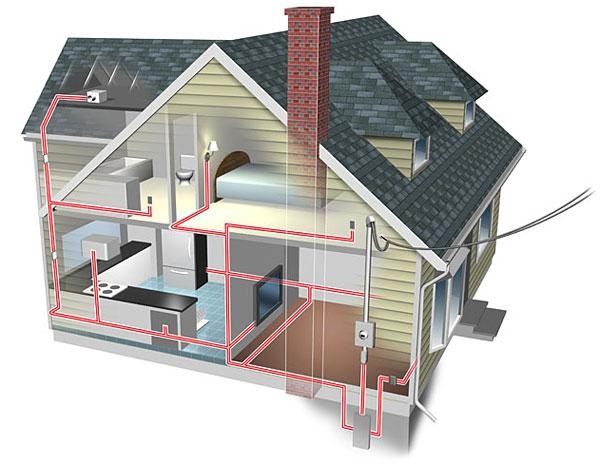

Планировка разводки проводки в частном доме

При неумелом обращении электричество становится смертельно опасным. Выполнение работ лучше доверить профессионалам. Но при определенных знаниях и умениях самостоятельная разводка проводки вполне допустима.

Разводка проводки в особняке может быть разного вида

В первую очередь необходимо определить, какой тип ввода нужен — трехфазный или однофазный:

• если предполагается использование мощных устройств, оправдано подведение трёхфазной сети. В этом случае будет проще избежать перекоса фаз, равномерно распределив нагрузку. К тому же появится возможность подключения трёхфазных бытовых приёмников: водонагревательных котлов, электрических плит, станков, других механизмов, имеющих электропривод;
• если же общее энергопотребление менее 10 кВт и не планируется использование трёхфазных потребителей, выгоднее применить однофазную сеть питания.

Трехфазный ввод

Следующий этап — расчет мощности потребителей, разбивка их на группы, определение схемы подключения, подача документов и получение готового проекта.

Важно! Если необходимо произвести реконструкцию существующей проводки, заказывать новый проект не обязательно. Далее предстоит выбрать и закупить комплектующие: счетчик, автоматы, УЗО, выключатели, розетки, кабели, коробки и другие необходимые для монтажа материалы и оборудование. Далее предстоит выбрать и закупить комплектующие: счетчик, автоматы, УЗО, выключатели, розетки, кабели, коробки и другие необходимые для монтажа материалы и оборудование

Далее предстоит выбрать и закупить комплектующие: счетчик, автоматы, УЗО, выключатели, розетки, кабели, коробки и другие необходимые для монтажа материалы и оборудование.

Ввод электричества от опоры в дом осуществляет специализированная организация. Домовладельцу предстоит позаботиться об установке автомата ввода, счетчика, распределительного щитка и осуществить прокладку электропроводки внутри дома, подключение розеток, выключателей, светильников, монтаж контура заземления.

Обратите внимание! Подача электроэнергии к домовладению осуществляется после того, как уполномоченная организация протестирует систему и выдаст соответствующий акт

Ввод электричества и монтаж электропроводки

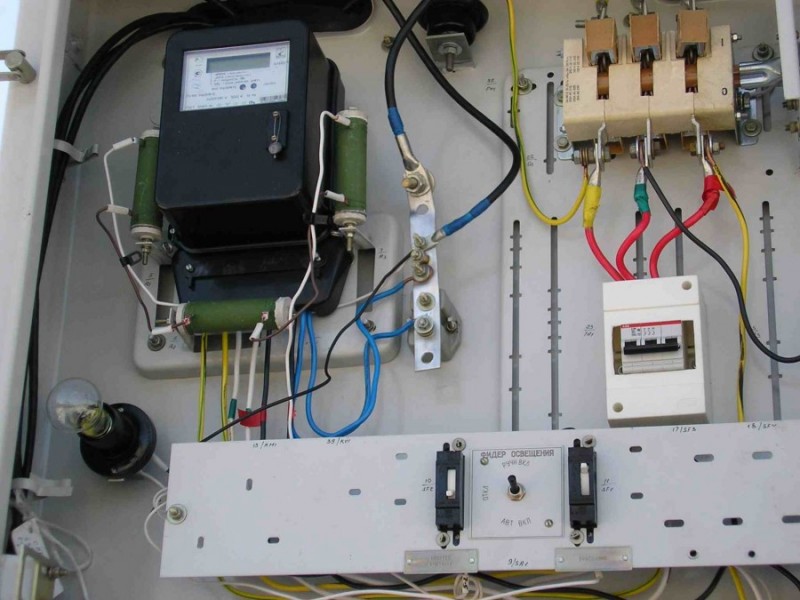

Защитные устройства монтируются во вводно-распределительном щитке, который ставится обычно в коттедже в незамерзающем помещении. Туда же подводится электропроводка со всех групп и кабель ввода с улицы.

В отдельных случаях электрощит разделяется на два – вводный и распределительный. Первый с рубильником, счетчиком и общим УЗО устанавливается снаружи, а второй со всем остальным внутри здания. Так контролерам проще будет снимать показания. Однако тогда уличный щиток и приборы в нем должны быть с повышенной защищенностью от влаги, что немало повышает их стоимость.

Если монтаж электропроводки в коттедже можно произвести самостоятельно, то вводной кабель подключают только электрики с сетевой компании. Причем сделают они только после проверки прибора учета и системы заземления, а также составления всех необходимых актов.

По воздуху

Проще и дешевле всего обойдется монтаж воздушного ввода. Для этого от ближайшей опоры ЛЭП прокидывается СИП (самонесущий изолированный провод) либо его обычный стальной аналог. Однако такой вариант соединения домашней электросети с поселковой не всегда возможно реализовать из-за нормативных ограничений по расстоянию от жилого строения до столба.

Воздушный кабель:

1. Дешево стоит и быстро монтируется.
2. Выглядит не слишком эстетично.
3. Может быть оборван со временем (например, ветром или краном).
4. Ограничивает возможности по заезду на участок габаритной строительной техники.

Если расстояние от дома до столба более 20 метров, то придется ставить еще одну опору. В противном случае кабель может оборваться под собственным весом. А это дополнительные расходы.

Подземный монтаж электропроводки

Ввод, уложенный в земле, более надежен и меньше подвержен воздействию осадков. Прокладывают такой кабель на глубине порядка 0,8–1 метра в защитной трубе из пластика либо стали.

Этот вариант предусматривает земляные работы и проделывание отверстия в фундаменте или стене. Он более сложный в монтаже и затратный по времени. Однако вероятность обрыва подобной вводной электролинии ниже, а срок службы выше, нежели у воздушного аналога.

Типовые решения для частного дома

хемы электропроводки и вводно-распределительных щитов разрабатываются всегда индивидуально для каждого конкретного дома. Здесь многое зависит от выбранных для установки в коттедже бытовых приборов и создаваемого освещения. Однако существует ряд основополагающих правил, которые обязательны к соблюдению при проектировании домовой электрики.

Принципиальная схема разводки электропроводки шлейфом

Домовая электропроводка должна быть выстроена по следующему принципу:

1. Первым от ввода идет рубильник, с помощью которого можно в любой момент обесточить весь участок.
2. Вторым размещается электросчетчик.
3. Затем ставится общий автомат защиты.
4. Только потом идет разветвление на группы потребления с отдельными УЗО или автоматическими выключателями.

Также в электрощите устанавливаются раздельные шины – одна на «землю» (PE), вторая на «ноль» (N). Идущие на них провода нигде не должны пересекаться или соединяться между собой. Это два отдельных контура в электрике.

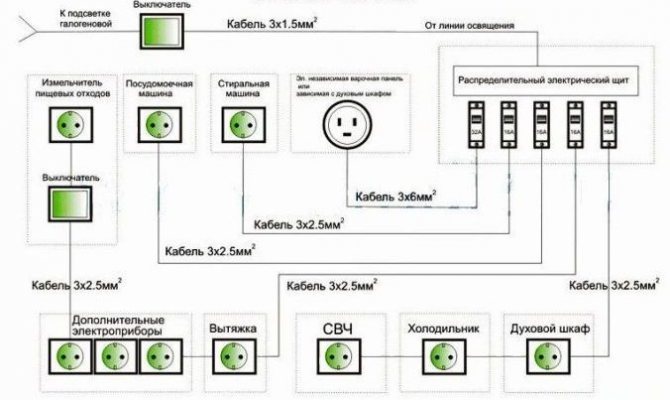

Схема кухонной электропроводки для подключения бытовой техники

Сейчас есть разнообразные программы и онлайновые конструктора, помогающие рассчитать потребляемую мощность для ТУ и составить план разводки электрических проводов и розеток по коттеджу. Однако использовать их надо осмотрительно. Это выполненная с помощью подобных ресурсов онлайн планировка участка не грозит особыми проблемами. А вот ошибки в расчетах мощностей и электротоков могут привести к серьезным бедам.

Необходимые отступы при монтаже электропроводки

Проектировать электрощит и средства защиты в нем следует доверять только профессионалам. Несмотря на существующие типовые решения, все равно каждый проект получается в итоге с теми или иными индивидуальными особенностями. Без познаний в электротехнике самостоятельно заниматься подобными расчетами не стоит. Потом соединить провода по разработанному чертежу можно самому. Но проектирование лучше оставить специалисту.

Отступы при монтаже электропроводке в кухне

По воздуху

Для подключения дома к электросети воздушным способом рекомендуют использовать такие марки кабеля:

АВК

Это кабель с алюминиевыми жилами, виниловой изоляцией и коаксиальной оплеткой. Предназначен для передачи электроэнергии в сетях до 380 вольт. В силу конструктивных особенностей невозможно произвести несанкционированное подключение к электросети. Можно применять АВК для монтажа ввода от участка ВЛ к щиту учета. Температура эксплуатации от -45 до +45 градусов. Подходит для подсоединения напряжения 220 вольт, одна фаза и ноль. Из минусов использования этого кабеля для подключения к дому является необходимость применения специальной муфты для электрического присоединения.

СИП-4

СИП расшифровывается как самонесущий изолированный провод. Данный проводник применяется для воздушных линий электропередач до 1000 вольт. Изоляция изготовлена из светостабилизированного сшитого полиэтилена. Температурный диапазон эксплуатации от -60 до + 50 градусов. Широкая номенклатура сечений и ценовой диапазон делает его идеальным кандидатом для подключения дома к электросети. Провод подходит для присоединения как однофазных потребителей (220 вольт), так и трехфазных (380 вольт). Из минусов можно выделить: использование специализированных муфт и неоднозначное отношение у инспекторов энергоснабжающих организаций к подключению данного типа подвода к прибору учета. Дело в том, что в правилах указано о не допустимости соединений на кабеле до узла учета. Линия должна проходить цельным куском, как показано на картинке ниже:

В силу специфики СИП не возможно завести в щит учета, не сделав переход на другой, более гибкий провод. Поэтому данный момент лучше предварительно согласовать с энергоснабжающей организацией, перед тем как вы решите выбрать кабель для подключения частного дома к сети. О том, как соединить СИП с медным кабелем, мы рассказали в отдельной статье.

АВВГ

Расшифровка следующая — алюминиевый, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, голый (отсутствуют защитные покровы). Используется АВВГ на напряжение до 1 кВ. Предназначен для эксплуатации в умеренном, холодном и тропическом климате. Применяется для прокладки в воздухе, сырых и сухих помещениях, каналах, траншеях, частично затапливаемых помещениях с средней и сильной коррозийной активностью. Для воздушной прокладки необходимо использовать тросовую проводку. Проводник подходит для подключения потребителей к электросети как на 220, так и на 380 В.

ВВГ

Медный кабель ВВГ, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, без дополнительной защиты. Аналог АВВГ по исполнению и характеристикам, но с медными токоведущими жилами. Используется в сетях до 1000 вольт. В климатическом исполнении умеренный и холодный климат. Также применяется для прокладки на открытом воздухе, сухих и сырых помещениях, в туннелях и колодцах и т. д. Для воздушной проводки необходимо изготавливать тросовую проводку, трос используется в качестве несущего элемента, а он подвязан к нему через равные промежутки. Узнать как она изготавливается можно из статьи, на которую мы сослались. Ниже представленные таблицы выбора кабеля для подключения дома к электросети воздушным путем:

О том, как провести провод от столба к дому по воздуху, расказывается на видео:

Воздушная прокладка линии

Как получить разрешение на подключение электричества

Порядок действий одинаков, хотите вы подключить участок земли без строения или постройку постоянного (частный дом) или временного проживания (дача). Для начала находите адрес энергосбытовой кампании вашего района. Проще это сделать по интернету написав в поисковой строке «адрес энергосбыта» + добавить название района. Бывают ситуации, когда участок стоит на границе зон обслуживания двух организаций энеросбыта. Тогда заявка подается в ту, чей столб стоит ближе.

Провести свет в частный дом или на участок можно при наличии технических условий

По найденному адресу отправляют заполненную заявку и пакет документов. В каждом районе перечень документов может немного отличаться, но в основном нужны будут:

• Заявка на подключение (одна из форм и образец заполнения приведены на фото ниже).
• Ксерокопию паспорта, данные которого указаны в заявке.
• Копия свидетельства о праве на собственность.
• Ксерокопию ИНН.
• Перечень всех энергопотребляющих устройств, которые будут подключаться к сети с указанием их мощности.
• Расчет нагрузки.
• План участка и дома в масштабе, на котором указать расположение ближайших столбов электросети. Если на участке или около него есть трубопроводы (газ, водопровод, канализация и т.п.) они обязательно должны быть на плане. На плане дома указать места, где будут установлены электроустановки.

Подать документы можно по почте или лично. Если вы решили принести заявку лично, зайдите в приемную к секретарю, подайте заполненную заявку на подключение в двух экземплярах со всеми документами, на втором (он останется вам) попросите поставить дату принятия документов. При таком способе подачи, вам точно ответят в течение положенных законодательно 30 дней.

Пример заполненной заявки на подключение электричества к участку

Можно отправить заявку по почте. В этом случае ждать нужно примерно 45 суток, учитывая время на доставку почты. Если ответа нет, посылайте запрос вторично или поезжайте и подавайте лично. Такое бывает нечасто, но встречаются и такие ситуации: письмо где-то потеряли, засортировали и т.п.

На фото приведен пример заполненой заявки. Это только один из образцов, формы меняются не реже одного-двух раз в год, так что вам нужно будет найти действующий на данный момент тип бланка и заполнить его.

Что будет в ответе

В письме от «Энергосбыта» вам придет два экземпляра договора по подключению к электросети, подписанных представителями кампании, и «Технические условия на подключение» (ТУ).

Вам нужно внимательно вчитаться в то, что вам прислали, если вас все устраивает, подписываете договор и один экземпляр передаете обратно.

Перед подписанием договора внимательно его прочтите

В договоре прописан срок подведения электричества к участку. Стандартно там стоит 6 месяцев. Этот максимальный срок, отведенный законодательно на выполнение всех работ. По факту, срок подключения сильно зависит от того, на каком расстоянии находится столб от участка.

Если расстояние в этих пределах, вам могут подключить быстрее — через пару месяцев. Если далеко — срок может быть намного больше, чем полгода. Хотя по прошествии этого срока вы можете предъявлять претензии. Независимо от того, когда вам подключат электричество на участок, начинаете стройку тогда, когда вам удобно.

Иногда в договоре стоит расплывчатая формулировка, без указания даты. Например, такая: «Подключение участка №…будет произведено в течение 6 месяцев, но при условии модернизации или ремонта (постройки) понижающей трансформаторной подстанции». Подписав договор, содержащий примерно такой или похожий текст, ждать вы можете годами: пока организация начнет постройку или модернизацию подстанции. Только после этого вам в течение 6 месяцев ваш участок могут подключить к электросети.
