ПКЖ 6 плита покрытия ребристая

Общаа информация

Ребристая плита ПКЖ 6 в основном используется при строительстве бесчердачных зданий промышленного типа. Этот строительный элемент применяется в сложных инженерных проектах, так как благодаря наличию рёбер, способен выдерживать повышенные нагрузки. Примером являются атомные электростанции, цеха. Ребристые плиты с успехом заменяют плоские панели там, где они не подходят по своим характеристикам. Внешне представляют собой прямоугольную крупноразмерную панель с рёбрами, расположенными в продольном направлении перпендикулярно ей. В поперечном сечении образуют букву «П». Для соединения с другими элементами снабжаются закладными деталями. Могут применяться в районах со значительной сейсмической активностью, регионах с температурой самой холодной пятидневки до -40 градусов.

Маркировка

Марка прописывается на торцевой или продольной грани изделия. Она содержит краткие сведения о плите в виде условных обозначений, дату производства, наименование производителя, отметку ОТК. Условные обозначения характеризуют категорию ЖБИ — «плита крупноразмерная железобетонная». Цифра после букв относит плиту к одной из 5 марок данного типа изделий. Марки различаются по максимальной нагрузке, армированию. Максимальная нагрузка на марку 2 — 430 кг./м3.

Материалы и производство

Плиты ПКЖ 6 выпускаются по Серии ПК 01106. Основным материалом служит бетон с гарантированной прочностью на сжатие В15. Морозостойкость и влагоустойчивость такого строительного ресурса определяются проектом, но не должны быть ниже F150 и W2. Армирование панельной части происходит сварными сетками, рёбер — плоскими сварными каркасами. Метод соединения — контактная точечная сварка. По концам продольных рёбер привариваются закладные детали. Они служат для анкеровки к несущим конструкциям. Изделие снабжается металлическими петлями, предназначенными для монтажа.

В качестве арматуры используются гладкие стержни, а также рифлёные, холоднотянутая проволока периодического профиля. После прохождения всех производственных стадий плита поступает в отдел технического контроля, где оценивается её соответствие нормативным характеристикам.

Транспортировка и хранение

При хранении плиты укладываются в правильные горизонтальные ряды. На расстоянии 5 см. от концов изделий должны находиться деревянные подложки

При транспортировке применяются меры предосторожности против разрушения плиты

Размеры и характеристики ПКЖ 6

Размеры и характеристики ПКЖ 6 представлены в таблице ниже. По ГОСТ допускается отклонение размеров на более 4-6 мм.

• Длина: 5 970 мм.
• Ширина: 1 490 мм.
• Высота: 300 мм.
• Вес: 1,5 т.
• Объем: 0.700 м³
• ГОСТ: Серия ПК 01-106

Доставка ПКЖ 6

Доставка плит ПКЖ 6 осуществляется собственным транспортом в г. Москва, Московская , Орловской, Рязанской, Калужской и другим областям России! Расчет доставки можно заказать в разделе Доставка.

При доставке ПКЖ 6 необходимо соблюдать меры предосторожности. Транспортировать тяжеловесный груз согласно ГОСТ Серия ПК 01-106 разрешено только в горизонтальном положении в спецтранспорте

При погрузке/разгрузке запрещено перемещать плиты по нескольку штук. Исключение: такелажные работы специальными устройствами, где допускается подъем нескольких плит одновременно.

При складировании на открытом грунте в основание штабеля кладется прокладка толщиной не менее 10 см, необходим сток для воды.

ПКЖ 6 цена в Москве

ПКЖ 6 цена за штуку. Цена зависит от их размера, толщины, наличия/отсутствия укрепляющих добавок, армирования. Чтобы не переплачивать за товар, целесообразно заказать фундаменты напрямую от производителя . Так вы получите сертифицированные железобетонные изделия с лабораторным заключением и по оптимальной стоимости.

Наша компания может предложить вам оптимальный баланс между качеством и стоимостью.

Наш прайс можно запросить оформить заказ в интересующем Вас разделе сайта.

Зайдите ознакомиться с ценами и убедитесь, что сотрудничество с нами будет выгодным для вас.

Наш осуществляет свою деятельность с октября 2003 года.

Купить плиты ПКЖ 6 на заводе ЖБИ

Выгодно купить ПКЖ 6 без посредников на . Новые ПКЖ 6 всегда есть в наличии на наших складах. Сейчас мы наращиваем производственную мощность и ищем новых надежных партеров.

Если Вы всерьез настроены на сотрудничество – свяжитесь с нами по телефонам, указанным во вкладке «Контакты».

– профессионал в области производства железобетонной продукции!

Расчет нагрузки и монтаж

Расчеты ребристых плит осуществляется в наше время с помощью специального софта. Для правильной калькуляции требуются следующие базовые данные:

• поперечные силы;
• изгибающий импульс;
• крутящий момент;
• сейсмическая опасность;
• какой может быть снежный покров;
• на каком грунте находится объект.

Составляется диаграмма нагрузок, в которой определяется следующее:

• параметры перекрытия;
• марка стали и количество арматуры;
• допустимые параметры пролетов.

Если все сделать «по науке», то картина будет совершенно прозрачна, станет ясно: каким нагрузкам можно подвергать перекрытие. Опираясь на полученные данные, можно будет точно узнать следующее:

• какой бетон делать;
• какой плотности и весом должно быть изделие.

Расчет производится в кг/м². Базовое значение для жилого дома – это 400 кг/м². Высота плиты порядка 12 см создает нагрузку 255 кг/м². Стяжка на полу может быть 110 кг/м². Подобные основные нагрузки распределяются по стенам объекта. Плиты одновременно придают жесткости и устойчивости всему объекту, что намного повышает его долговременность и резистентность.

Самыми популярными являются следующие изделия:

• ИП 1 весом 2228 кг, стоимость составляет 14895 рублей;
• ИП 2 весом 2027 кг, стоимость – 23625 рублей;
• ИП 3 весом 1500 кг, стоимость – 18055 рублей;
• ИП 4 весом 1378 кг, стоимость – 45820 рублей;
• ИП 5 весом 2375 кг, стоимость – 39390 рублей.

Монтаж плит делается следующим методом:

• при укладке плиты на все торцевые плоскости наносится слой цементного раствора, следует работать только со свежим раствором, чтобы не нарушить прочности соединений; если раствор будет в разведенном состоянии находиться более 1 часа, то он потеряет свои ТТХ;
• перекрытие должно подниматься наверх горизонтально линии горизонта, поэтому крепление в четырех угловых точках должно быть идентичным;
• при работе крановщику помогают двое рабочих (стропальщики), которые должны правильно закреплять плиту; обязательно должны присутствовать индивидуальные средства защиты и необходимый инструмент;
• в плите существуют уклоны (технологически они допустимы); если разница между верхней и нижней плоскостями достигает 7 см, то промежуток наполняется цементным составом;
• металлические петли скрепляются арматурой, края сгибаются и привариваются; иногда необходимо фиксировать дополнительные крепления;
• с внешней стороны объекта остается край (150 см), на нем будет проводиться кирпичная кладка.

Чтобы правильно сделать монтаж изделия, следует изучить технические предписания. Ребристые плиты можно дифференцировать на такие виды, как:

• шатровые;
• полостные;
• длинные.

Иногда используются монолитные плиты. Они дорогие и добавляют прочности сооружению. Ребристые плиты отвечают всем требованиям по таким показателям, как звукоизоляция и теплопроводность. Для укладки ребристых плит необходимы следующие инструменты и материалы:

• цемент;
• песок;
• мелкий гравий;
• автокран (грузоподъемностью 3–5 т);
• кувалда;
• перфоратор;
• кельма;
• ведра пластиковые и металлические (15 литров);
• турбинка;
• двухметровый немецкий или российский уровень;
• лом;
• гипсовый состав;
• аппарат для сварки;
• теплоизолятор;
• арматура «8» и «10»;
• теплоизолирующий материал;
• сварочный аппарат;
• мешки для мусора;
• уголки «4» и «6»;
• водяной уровень.

Прежде чем монтировать плиту, следует подготовить плоскость. Она должна быть ровная, при этом допустимы перепады, но не более 20 мм. Водяным уровнем следует тщательно замерять основу между разными углами объекта, в идеале одни должны совпадать. Правильно подготовленная поверхность – это залог долгой службы здания

Обязательно следует принять во внимание подвижность грунта. Если почва заболоченная или объект находится в низине, то возможны деформации сооружения

Плиту разумнее всего класть только на капитальные конструкции. Чаще всего перегородки делаются в помещении, когда плиты перекрытий уже заняли отведенное для них место. Для крепления в стыках предусмотрены специальные фиксаторы. Все зазоры заполняются технической ватой и промазываются гипсовым раствором. Прежде чем делать монтаж плит, следует расчертить схему их установки поэтапно. Рекомендуется также еще раз проверить все размеры. Зазоров должны быть минимальное количество.

Выбирая ребристые плиты в качестве перекрытий, следует опираться, прежде всего, на произведенные расчеты. Они будут подсказывать: какие изделия лучше всего использовать в данных обстоятельствах. Ребристые плиты имеют большой запас прочности. Если их правильно подобрать, то служить они будут долгое время.

О том, как правильно установить ребристые плиты перекрытия, смотрите в следующем видео.

Монтаж

Качественный и правильный монтаж должен выполняться в четком соответствии с планом, где указываются параметры опирания плит на стены. Если площадь опирания будет недостаточной, конструкция может разрушиться, если избыточной – увеличатся теплопотери.

Глубина :

• На железобетон – 7.5 сантиметров
• На стальные конструкции – 7 сантиметров
• На блоки из газо/пенобетона – 15 сантиметров
• На кирпич – 9 сантиметров

Максимальная глубина заделки панелей в стены должна составлять не более 16 сантиметров (легкие блоки/кирпич) или 12 сантиметров (железобетон/бетон).

До начала монтажа заделываются все пустоты в панелях на глубину минимум 12 сантиметров с использованием легкого бетона. «На сухую» панели не кладут – до укладки стелют растворный слой толщиной максимум 2 сантиметра, что обеспечивает равномерную передачу нагрузки.

Если монтаж осуществляется на хрупкие или легкие блоки, под ними кладут бетонный монолитный армированный пояс, который не позволяет блокам продавливаться, но предполагает правильное наружное утепление.

При монтаже обязательно контролируют отклонение разности показателей лицевых поверхностей смежных плит. Это делают в швах. Ставить панели «ступеньками» недопустимо. Демонтаж потом выполнить труднее, чем сразу сделать все правильно.

Допуски по строительным нормам (в соответствии с длиной плит):

• До 4 метров – максимум 8 миллиметров
• 4-8 метров – максимум 10 миллиметров
• 8-16 метров – максимум 12 миллиметров

Опирание плит

У каждой плиты перекрытия есть определенная глубина опирания, которая регулируется СНиП 2.08.01-85. В зависимости от типа опирания глубина может быть разной.

Какой должна быть глубина опирания:

• По контуру, двум длинным/одной короткой стороне – 4 сантиметра
• По двум сторонам и пролете 4.2 метра, по двум коротким/одной длинной – 5 сантиметров
• По двум сторонам с пролетами больше 4.2 метра – 7 сантиметров

В сериях рабочих чертежей панелей указывается минимальная глубина опирания, также информацию можно уточнить у производителя. Максимальная глубина опирания может быть разной – от 16 до 25 сантиметров. Не стоит опирать плиты слишком сильно, так как это негативно влияет на способность воспринимать плитами изгибающие нагрузки. Чем более глубоко панель идет в стену, тем меньше будут допускаемые напряжения от нагрузок на торцы.

Опирать плиты вне зон опирания запрещено. Стены из легких хрупких материалов усиливаются армопоясом. Для теплой керамики допускается прокладка полнотелого прочного кирпича.

Укладка плит

Плиты перекрытия укладываются на армопояс/стену на раствор из песка и цемента толщиной до 2 сантиметров. Поверхности смежных плит должны быть совмещены вдоль шва – выравниваются для ровности потолка или пола (чтобы потом избежать большого слоя настила и проще было выполнять отделку).

В процессе монтажа плиты кладут исключительно на те стороны, которые можно использования для опирания. Обычно это 2 стороны (для 1ПК и ПБ), третью сторону стеной «защемлять» нельзя, если она не предназначена для опирания. Это может привести к тому, что полнотелая плита не сможет корректно воспринимать нагрузки сверху, появятся трещины.

Монтаж плит перекрытий осуществляется до строительства межкомнатных перегородок, на них плиты не опираются. Плита должна какое-то время постоять («провиснуть»), а после создаются ненесущие межкомнатные перегородки.

Зазор между панелями может быть разным – кто-то кладет плотно, другие считают оптимальным зазор до 5 сантиметров. Пространство зазора заделывают раствором. Плиты можно перевязывать сваркой, что актуально в сейсмоопасных зонах.

Там, где нет возможности укладки плит, можно сделать заливку своими руками. Заливка осуществляется после монтажа плит.

Утепление

Торцы перекрытий, которые находятся на наружных стенах, обязательно утепляют. Особенно актуально утепление чердачного перекрытия по железобетонной плите, которая обладает высоким показателем теплопроводности и выступает в роли мостика холода. Обычно утепляют экструдированным пенополистиролом толщиной 5 сантиметров.

https://youtube.com/watch?v=ZGyf13qDoQo

Правильно произведенные и уложенные плиты перекрытия обеспечивают высокое качество, надежность, прочность и долговечность сооружения. С их помощью можно быстро и эффективно смонтировать перекрытия различных зданий и конструкций.

Нагрузка на пустотные плиты перекрытия

Несущая способность пустотных плит перекрытия может составлять от 300 до 1600 кг на квадратный метр. Данный показатель напрямую зависит от марки бетона, которая использовалась для изготовления железобетонного изделия.

Наиболее востребованными в строительстве являются плиты перекрытия, способные выдержать нагрузку в 800 кг на квадратный метр без деформации, появления прогибов, нарушения целостности и потери прочности.

Существуют различные виды нагрузок на пустотные плиты перекрытия.

По виду воздействия на горизонтальные несущие конструкции нагрузки классифицируются на динамические и статические:

• Статическая (постоянная) нагрузка воздействует на плиту перекрытия на протяжении всего периода ее эксплуатации. Снизу плиту перекрытия могут нагружать подвесные потолки, люстры и прочие осветительные приборы, а также различное навесное оборудование и конструкции. Сверху на ЖБИ плиту «давят» различные строительные конструкции, стены, перегородки, стяжка, мебель, отделочные материалы и т.д.
• Динамическая (временная) нагрузка на плиту перекрытия действует на протяжении какого-то временного промежутка. Например, наличие снега на крыше, передвижение людей и животных, оборудования и бытовой техники создает именно динамическую нагрузку.

В зависимости от площади воздействия нагрузка на плиты перекрытия подразделяется на:

• Точечную (нагрузка сконцентрирована на определенной точке). Например, потолочная люстра создает нагрузку на плиту перекрытия в месте крепления.
• Распределенную (нагрузка идет по большой площади плиты). Например, подвесной потолок создает нагрузку на огромную часть плиты перекрытия.
• Комплексную (сочетает в себе и точечную и распределенную нагрузку). Например, ванна. Ножки ванны создают точечные нагрузки, а сама ванна в наполненном виде создает распределенную нагрузку на плиту перекрытия.

Комплексные нагрузки на плиты перекрытия считаются одними из самых сложных. Если брать для примера ту же самую ванну, то в пустом виде она создает статическую нагрузку, а наполненная водой – динамическую.

Фото: укладка плит перекрытия

Расчет допустимых нагрузок на пустотную плиту перекрытия на 1м2

Для определения правильной допустимой нагрузки на многопустотные плиты перекрытия необходимо:

• Разработать схему и план сооружения, посчитать количество опор, которые будут оказывать давление на несущую плиту перекрытия, а также учесть особенности расположения данных опор.
• Определить общий вес всех конструкций, материалов и предметов, которые будут создавать нагрузку на несущую плиту перекрытия. Получившуюся величину нагрузки нужно разделить на количество многоэтажных плит перекрытия.

Для примера просчитаем запас прочности плиты перекрытия марки ПБ-25-15-8, которая имеет вес 1230 кг:

• Для начала определяем площадь основы: 2,5×1,5=3,75 квадратных метров.
• Далее вычисляем нагрузку плиты, создаваемую собственным весом,  на 1 квадратный метр: 1230:3,75=328 кг на м2.
• Затем необходимо высчитать разницу между номинальной нагрузкой и нагрузкой от собственного веса: 800-328=472 кг на квадратный метр. Данная величина будет являться реальной несущей способностью плиты.
• А далее считается запас прочности. Для этого определяется разница между реальной несущей способностью плиты (в нашем случае 472 кг на м2) и воздействующими на нее нагрузками. Согласно СНип величина нагрузки для жилых зданий равна 150 кг/м2, а при учете коэффициент запаса прочности 1,3 – 193 данная величина округляется до 200 кг/м2. Таким образом, запас прочности многопустотной плиты перекрытия ПБ-25-15-8 будет составлять 472-200=272 кг/м2.

Важно! Данные расчеты приведены для демонстрации алгоритма подсчета запаса прочности трубы перекрытия. С учетом того, что в маркировке плиты указаны округленные в большую сторону габариты плиты перекрытия (ширина и длина), то полученная величина запаса прочности будет немногим меньше полученной в примере.

Виды и особенности

Плиточные изделия, которые используют в качестве перекрытий – это армированные железобетонные (ЖБ) конструкции. Они бывают сплошными или имеют пустоты. Отверстия в виде пустот представлены различными формами и размерами. Такая задумка конструкторов облегчает вес плиточного элемента.

Различают 3 основных вида перекрытий, которые используют на стенах из кирпича, в зависимости от способа опирания:

1. Железобетонные. Имеют крупную панель, с П-образным сечением. Монтажируют в зданиях с предполагаемой высокой нагрузкой и большой длиной пролетов. Делятся на:
   • плоские – имеют пустоты либо сплошную заливку, хорошо сохраняют тепло и звукоизоляцию;
   • ребристые – дают возможность создавать большие пролеты, выдерживают огромный вес, внутренняя часть имеет вид трапеции.
2. Монолитные. Делают путем бетонной заливки в опалубку на объектах, к которым затруднен подъезд техники. Считается более затратным способом по средствам и времени, которое тратится на создание конструкции. Используется в крайнем случае. Имеет повышенную прочность за счет армировки, жесткость, участвует в создании колонн, равномерно распределяет нагрузки, делается своими руками. Делится на:
   • безбалочные – гладкие, подходят в качестве потолочных;
   • кесонные – ячеистые, применяются в промышленности;
   • ребристые – имеют выемку и ребра, подходят для высотного строительства.
3. Пустотные. Имеют сквозные пустотные воздушные камеры и наружные петли, обладают высокой прочностью за счет армирования и бетонного состава, способствуют тепло- и звукоизоляции, и возможности беспроблемной прокладки различных коммуникаций. Делятся на такие виды:
   • ПК (круглопустотные) с толщиной 220 мм;
   • ПБ (без-опалубочные, беспрерывные), со стандартной шириной – 1,2 м, создаются конвейерным способом;
   • ПНО (облегченные, без-опалубочные), с толщиной 0,16 м;
   • НВ (внутренние, с использованием ЖБ класса В 40), с армированием только в один ряд:
   • НВК (внутренние с напряженным двухрядным армированием), с толщиной 26,5 см.

Особенности любого вида

1. Способны выдерживать внушительные нагрузки.
2. Делаются из высокопрочного бетона по новейшим современным разработкам.
3. Морозоустойчивый и противопожарный материал.
4. Обеспечивает водонепроницаемость и ряд звукоизоляционных задач.
5. Обладает прочностью и долговечностью.
6. Создает горизонтальную плоскость для корректировки опор и дальнейшего строительства.
7. Пористые материалы создают дополнительный барьер при перепадах температур.
8. Равномерно распределяют нагрузки от вышестоящих строительных конструкций.
9. Служит межэтажным перекрытием.

Для обустройства кирпичных стен используют разные ЖБ-плиты, в зависимости от плана (схемы) постройки.

Узел опирания

Так называют центр распределения плиточной нагрузки. Для перекрытий узел опирания определяют на основании длины железобетонных изделий. Например, если длина плитки до 4 м – ее минимальное опирание составит 70 мм, а изделия, с длиной, большей 4 м будет 90 мм.

Специалисты на практике принимают величину опирания, в виде оптимального показателя – 120 мм. Данное значение всегда гарантирует надежность установки плит перекрытия при любых отклонениях от нормы.

Марки пустотных плит

Многопустотные плиты производятся с применением 2 основных технологий:

• Опалубочная (старая) – техника изготовления заключается в заливке бетоном специальных форм с последующим его уплотнением с помощью вибрационного оборудования. Изделия, изготовленные по данной технологии, характеризуются большими продольными пустотами круглой формы, диаметр которых в зависимости от разновидности может достигать до 160 мм, что позволяет прокладывать по ним инженерные коммуникации (канализационные стояки и т.д.).

  Фото 1. Металлоформы для производства плит типа ПК

• Безопалубочная (новая) – предполагает изготовление ЖБИ методом непрерывного формования на автоматизированных конвейерных линиях. Бетон подается в специальные машины (слипформеры), обеспечивающие оптимальное его уплотнение. Затем длинные плиты-полуфабрикаты подвергаются тепловой обработке. После набора бетоном необходимой прочности производится резка на изделия заданных размеров. При этом порезка возможна под любым углом – от 0 до 180°, что актуально при необходимости перекрытия пролетов нестандартной конфигурации. ЖБИ этого типа отличаются идеально точными геометрическими параметрами и гладкой лицевой поверхностью, что минимизирует затраты на отделочные работы.

  Фото 2. Производство железобетонных изделий марки ПБ

По опалубочной технологии производятся стандартные (ПК, толщиной 220 мм) и облегченные (ПНО, толщиной 160 мм) железобетонные изделия. Первые используются при возведении жилых, общественных и производственных зданий и сооружений, вторые – преимущественно в сфере малоэтажного строительства.

Фото 3. Внешний вид бетонных конструкций ПК

Безопалубочным методом формования изготовляются тоже универсальные плиты марки ПБ с толщиной 220 мм и облегченные ЖБИ марок 3,1ПБ и 1,6ПБ для перекрытия малоэтажных строений.

Фото 4. Внешний вид плит серии ПБ

Маркировка изделий производится согласно ГОСТ 23006. Марка состоит из буквенно-цифрового обозначения и в ней зашифрованы основные технические параметры ЖБИ – длина, ширина и несущая способность.

Пример расшифровки изделия марки ПК-25-12-8:

• ПК – плита круглопустотная, изготовленная методом опалубочного формования;
• 25 – длина ЖБИ в дециметрах (2,5 м);
• 12 – ширина конструкции в дециметрах (1,2 м);
• 8 – несущая способность в кПа (800 кг/м2).

Однако размеры конструкций округлены: длина на 0,2 дм меньше, а ширина – на 0,1 дм. То есть реальные габариты составляют 24,8 и 11,9 дм соответственно.

Фото 5. Подъем многопустотных ЖБИ с использованием специального грузозахватного приспособления

Другие виды плит маркируются аналогично, с единственным отличием – первые буквы в марке обозначают название изделия, например:

• ПБ – пустотная плита безопалубочного формования;
• ПНО – плита пустотная облегченная толщиной 160 мм, изготовленная по опалубочной технологии.

Также в конце буквенно-цифровое обозначение может быть дополнено такими значениями:

• т – для изготовления изделия был использован тяжелый бетон;
• АтV – для армирования использована преднапряженная арматура;
• а – наличие уплотняющих вкладышей в технологических отверстиях на торцах.

Основные этапы перекрытия здания плитами

Укладка плит производится в такой последовательности:

1. Изделия стропятся и перемещаются краном к месту установки.
2. ЖБИ укладываются на слой цементно-песчаного раствора толщиной 20-30 мм с опиранием на 2 короткие стороны. Оптимальная глубина опирания на стены составляет 120 мм, но проектом может быть предусмотрена и другая величина в зависимости от материала несущих стеновых конструкций и наличия армопояса непосредственно под плитами.
3. Проверяется качество укладки – перепад высот уложенных плит не должен превышать 20 мм. Такие неровности устранятся при устройстве стяжки.

К анкеровке приступают после монтажа всех плит перекрытия.

Рисунок 8. Пример проекта со схемой анкеровки

Зачем нужен расчёт нагрузок и почему его должны делать специалисты

Если в проекте дома заложены сборные перекрытия, а владелец решает заливать монолит, ему придётся определить параметры плиты – толщину заливки, диаметр арматуры, количество рядов и размеры ячеек армирующего каркаса, необходимость возведения дополнительных опор и т.д. Разумеется, это необходимо делать и при строительстве зданий без проекта, например, гаража с подвалом.

О последствиях обрушения перекрытий можно не рассказывать, достаточно посмотреть на фотоИсточник dcdn.lt

Основные параметры для такого расчёта – это нагрузки на перекрытие, длина и ширина пролётов, марка бетона. Нагрузки вычисляются путём сложения всех сил, воздействующих на единицу площади. Это:

• вес самой плиты;
• вес стяжки и всех слоёв напольного и потолочного покрытий;
• нагрузки от опирающихся на плиту перегородок, элементов кровельной системы, межэтажных лестниц;
• вес печей, каминов и других массивных конструкций;
• вес инженерных коммуникаций;
• вес мебели, оборудования и людей.

Даже если вы сможете самостоятельно определить суммарную нагрузку, это не поможет вам понять, как залить плиту перекрытия своими руками, какой толщины её делать и как армировать. Потому что нужно учитывать сопротивление материалов изгибу, ударным нагрузкам и другие их характеристики. А также знать, какой запас прочности должна иметь плита. Это сложные расчёты, которые по плечу не каждому инженеру.

Пример расчёта монолитного перекрытияИсточник chertezhi.ru

Не секрет, что в частном малоэтажном домостроении часто обходятся без расчётов, заливая перекрытия с запасом по толщине. Вполне достаточной считается толщина 12-18 см при марке прочности бетона не менее В20. Все, что больше, требует обоснования расчётами, так как с увеличением массы плиты увеличивается нагрузка и на неё, и на стены с фундаментом.

Виды

Различают 4 типа железобетонной плиты:

1. Дорожные – с помощью них создают сложные автомобильные развязки, применяются для построения магистралей. Их используют на строительных площадках, аэродромах, полигонах, так как идет постоянная нагрузка из-за тяжелой техники. Очень крепкие и не теряют своих качеств даже при температуре -40 градусов. Если их используют, то дорога становится надежнее. Выпуск делают в двух формах: с ненапрягаемой, напрягаемой арматурой. Плотность бетона около 2200-2500 кг/м3. Сверху плиты рифленые. Чаще используют плиты, имеющие размеры около 1750х3000 мм.

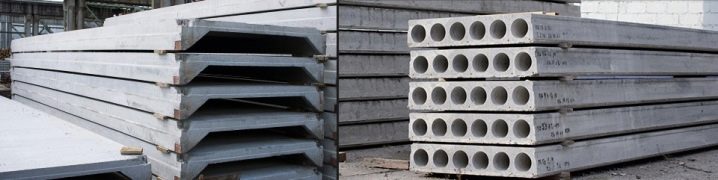

2. Пустотные – выбирают для перекрытий между этажами. Толщина составляет 220 мм, длина может варьировать от полутора до шестнадцати метров. Размер перекрытия может подбираться индивидуально, но в среднем он полтора метра. Благодаря пустотам в плитах, между этажами обеспечивается звукоизоляция и сохраняется тепло. Пустоты бывают как круглой, так и овальной формы. Именно благодаря отверстиям, вес плит уменьшается, в дальнейшем это облегчает монтаж и лучше сохраняется общая структура здания. Перекрытия крепят к крючкам на тросах и подымают на нужную высоту с помощью кранов. Благодаря современным технологиям, есть возможность изготавливать большие партии за короткие сроки, при этом делают из бетона разных марок. Перекрытия могут выдерживать вес до 1250 кг/м2.
3. Плоские – это несущая часть перекрытий в зданиях панельного типа. Могут выдержать удары до 7 баллов. Бетон для изготовления плоских изделий используют легкой, тяжелой и средней плотности. Также используется напрягаемая и ненапрягаемая арматура, материалы должны отвечать стандартам, установленным государством. Чтобы состыковать железобетонные плиты между собой, применяют скосы на гранях, что предотвращает сдвиги. Плоские плитки транспортируют в штабелях, а чтобы не повредились, между ними кладут специальные прокладки. Машину с плитами загружают или разгружают с помощью крана.
4. Железобетонные плиты – покрытия – применяются для завершения постройки. В большинстве случаев это происходит, когда строители не желают тратить деньги, чтобы установить полноценный чердак. Далее крышу покрывают специальным отделочным материалом (например, битумом либо жидкой резиной). Известен тот факт, что такие стройматериалы прекрасно вступают в контакт с теплоизоляционными материалами. Такие покрытия можно разделить на два вида: ребристые и стандартные, которые зависят от методов монтажа. Ребристые делают крышу более прочной, а благодаря форме упрощается процесс отделки. Напряженная арматура, которую используют чаще всего на производстве, обеспечивает долговечность. С помощью металлической сетки, которую покрывают слоем бетона до двух сантиметров, идет защита арматуры от негативной среды. Данное изделие транспортируют с помощью грузовых машин и используют в конце возведения комплекса. Обладая высокой прочностью и надежностью, подходят для любых типов строительства.

В отдельную группу стоит отнести плиты для ограждений – заборов. Для их производства используют тяжелый железобетон, и такой забор становится прочной преградой. Поверхность может быть плоской либо граненной. Чаще всего такие ограды делают для постоянных предприятий. Бывают еще плиты парапетные железобетонные, которые защищают парапеты от воздействия атмосферы, разрушений.

Правила укладки

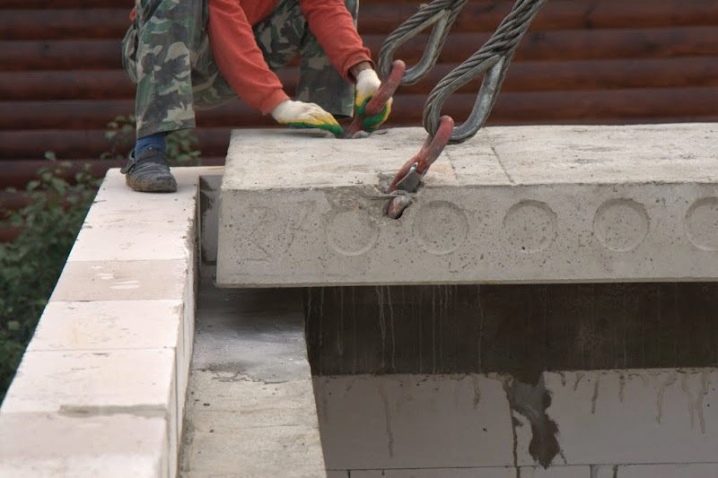

Чтобы строение прослужило как можно дольше, надо знать, как правильно класть плиты перекрытия. Для достижения наилучшего результата соблюдаются следующие правила:

• Укладка выполняется на подготовленное основание. При наличии отклонений по высоте подбирается подходящий способ выравнивания.
• Площадь опоры при укладке на основание из железобетона должен быть минимум 6 см. При укладке на кирпичную кладку размер опорной поверхность увеличивается минимум до 12,5 см.
• Торцевые части плит до начала монтажных работ заделываются с утеплителем, в качестве которого могут использоваться остатки плит минеральной ваты или пенопласт, помещённые в полиэтилен. Допустим закладка пеноплекса (экструдированного пенополистирола). Поверхность замазывается цементным раствором. Это способствует повышению прочностных характеристик плит перекрытия.
• Монтаж выполняют таким образом, чтобы крайние стороны опирались на противоположные. Заделка боковой части выполняется разными методами.
• Для корректировки положения плиты используется металлический лом. Для достижения наилучшего результата работа должна выполняться сразу несколькими людьми.
• Фундамент промазывается бетонным раствором толщиной 2 см. Для предотвращения его выдавливания вдоль ленты укладываются пруты арматуры.
• Точно определяется расположение верхней и нижней поверхности, чтобы понять, как класть плиты перекрытия. Под действием эксплуатационной нагрузки нижняя поверхность активно растягивается. Во избежание её преждевременного разрушения, в процессе производства нижний слой подвергается более активному армированию. Верхний слой в процессе эксплуатации сжимается, а потому производители могут отказаться от усиленного армирования.
• Подгонку плит по размеру выполняют по нижней стороне.
• Раствор, который будет использоваться при выполнении монтажных работ, готовят заранее, смешивая компоненты в заданному соотношении и добиваясь равномерной консистенции.
• Бетонный раствор, заливаемый в пространство между плитами, включает некоторое количество известняка, керамзита, щебня. Наличие пустот недопустимо, так как через них может уйти большой процент раствора, используемого для формирования бетонной стяжки, что существенно увеличит стоимость монтажных работ.

Внимание! Отличить верхний слой от нижнего можно по внешнему виду. Контактируя с воздухом, верхняя поверхность получается более шершавой

Нижняя, из-за контакта с опалубкой, получается гладкой.
