Гост 9561-91. плиты перекрытий железобетонные многопустотные для зданий и сооружений. технические условия

Производство жб плиты перекрытия

Соответственно видам плиты перекрытия пустотные изготавливают в специальных металлических формах(опалубках) с различными очертаниями пустот. В форму опускается предварительно подготовленный арматурный каркас, после заливки бетонной смесью вводят пуассоны — специальные трубы, которые определят пустотные формы плит

Немаловажно какая именно форма используется — цена напрямую зависит от этого. Важнейшим критерием подбора изготовителя является качество продукции, подтверждённое соответственными сертификатами, именно по этому признаку подобраны производители плит перекрытия — Рязанский завод ЖБИ №2, Эко Ярославль.

Устройство конструкции

Сперва рассмотрим материалы, которые нужны для того, чтобы залить монолитную конструкцию.

• Арматура. Специалисты советуют отдавать предпочтение той, диаметр которой варьируется от 8 до 14 миллиметров, этот выбор зависит от предполагаемых нагрузок.
• Цемент. Марки нужно рассматривать от М-400.
• Щебень и песок.
• Аппарат, которым можно сварить разные части арматуры.
• Дерево для опалубки.
• Электрический инструмент для резки дерева.

Обратимся к пошаговой инструкции сборки опалубки. Её дно можно изготовить из досок, ширина которых составляет от 3 до 4 сантиметров, или же из фанеры, защищённой от воды, толщиной в 2 сантиметра. Для стенок по бокам можно обратиться к помощи досок толщиной 2-3 сантиметра. Если в процессе сбора на щитах образовались щели, их необходимо закрывать плёнкой, дабы раствор не проникал за пределы конструкции.

Для начала необходимо уложить материалы для днища на ровную поверхность. Для монтажа можно обратиться к помощи поперечных балок и опор, промежуток между которыми не превышает 1,2 метра

Далее важно качественно смонтировать стенки по бокам. Опалубку необходимо изготавливать прочно, выставлять горизонтально

Всё та же плёнка может помочь в избавлении от неровностей на будущей плите. Ею застилают дно для того, чтобы поверхность была гладкой.

Работу в области расчётов армирования лучше всего доверить профессионалу. Армирование представляет собой два этапа. Нижний монтируется на подставки, выполненные из пластмассы. Созданную из арматуры сетку крепят на расстоянии в 150-200 миллиметров, используя мягкую проволоку. Обычно арматура кладётся цельным листом, однако, случается и так, что длины не хватает. В такой ситуации необходимо наложить арматуру с нахлёстом, дополнительное увеличение должно быть равно 40-кратному диаметру прута. Стыки нужно разместить в шахматном порядке для большей надёжности. Края сетки монтируются с помощью усилений в форме буквы «П».

Если площадь заливки достаточно велика, то появляется необходимость в дополнительном укреплении. Оно создаётся из других, новых кусков арматуры, размеры которых чаще всего варьируются от 50 до 200 сантиметров. Та сетка, что находится снизу, усиливается в проёме, а верхнюю можно закрепить более надёжно над несущими стенами

В тех местах, где материалы опираются на колонны, важно предусмотреть наличие других элементов, усиливающих конструкцию

Для того чтобы в бетоне не образовывались нежелательные пустоты, нужно пользоваться глубинным вибратором, он поможет избавиться от ненужного пространства внутри. Заливать железобетонную плиту нужно без каких-либо остановок, равномерно, толщина слоя составляет примерно 9-13 сантиметров. После этого специалисты выравнивают последний слой особенными устройствами, схожими с простыми хозяйственными швабрами.

Приступать к использованию плит в строительных целях можно только спустя 28 дней. Считается, что именно столько им нужно для полного высыхания внутри и снаружи. Дабы не столкнуться с появлением трещин, в течение первой недели после заливки бетон необходимо постоянно увлажнять, орошать водой. Некоторые люди в целях сохранения влаги покрывают готовые и облитые водой железобетонные плиты мешковиной или плотной плёнкой.

В каких размерах выпускаются пустотные плиты

Стандартная длина пустотных плит перекрытия равна 3 м. Это наиболее часто встречаемый типовой размер, который применяется в строительстве многих гражданских зданий. К примеру, в большинстве жилых домов ширина комнат проектируется равной 3 м, поэтому для перекрытий используют именно плиты 3 м. Еще один распространенный размер – 6 м.

В целом, размеры пустотных плит перекрытия подчиняются единой модульной системе в строительстве (ЕМС), которая обеспечивает:

• Унификацию. Так называется ограничение типоразмеров сборных деталей и конструкций с целью приведения их к единообразию.
• Типизацию. Выбор из всего числа унифицированных элементов наиболее экономичных при многократном использовании.
• Стандартизацию. Утверждение типизированных конструкций в качестве стандартов (образцов).

Цель ЕМС – упростить и удешевить строительство. Результатом типизации в строительстве стала разработка единого сортамента, в основе которого лежит модуль (М). Основной модель равен 100 мм. При проектировании зданий и конструкций для его возведения пользуются укрупненным модулем – 2М, 3М, 6М, 12М, 15М, 30М, 60М и т.д.

Принципы маркировки плит

Пустотные плиты перекрытия чаще всего проектируются с применением модуля М и 3М, т. е. их размеры кратны либо 100 мм, либо 300 мм. Габариты и некоторые характеристики плит всегда отображаются в их маркировке. К примеру, обозначение ПК 60-12.8 AtV расшифровывается следующим образом:

• ПК – плита круглопустотная.
• 60 – длина в дециметрах, а также количестве модулей, т. е. 60М, что равно 6000 мм.
• 12 – ширина в дециметрах или модулях, т. е. 12М, что равно 1200 мм.
• 8 – несущая способность, кгс/м 2 .
• AtV – использование преднапрягаемой арматуры (At) V класса.

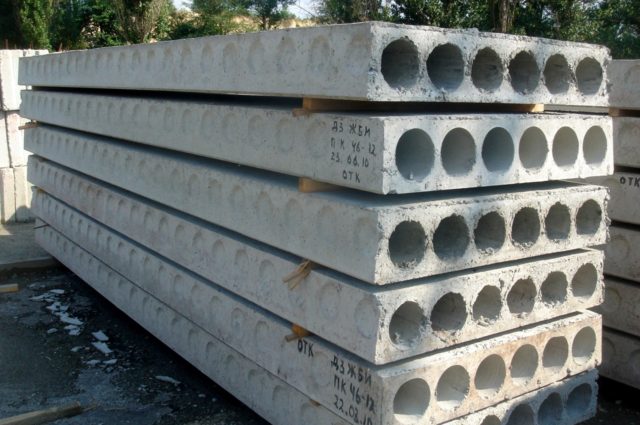

Маркировку обычно наносят на боковую поверхность плиты

Обозначение AtV присутствует в обозначении не всех плит. При длине до 4780 мм плиты можно изготавливать с ненапрягаемой арматурой. В таком случае обозначение просто опускается. При большей длине должна использоваться именно напрягаемая арматура AtV. Ее напряжение осуществляется электротермическим способом.

Схема армирования пустотной плиты

Дополнительно в маркировке могут присутствовать:

• Буква «Л» – означает легкий бетон.
• Буква «С» – плотный силикатный бетон.
• Индекс «1» – отверстия плит заделаны с торцов.

В целом принципы маркировки пустотных плит перекрытия определяются ГОСТ 9561 «Железобетонные многопустотные плиты перекрытия» и ГОСТ 26434 «Железобетонные плиты перекрытий – основные параметры и типы».

В реальности размеры плиты несколько отличаются от указываемых в маркировке:

• 10 – 990 мм;
• 12 – 1190 мм;
• 15 – 1490 мм;
• 24 – 2380 мм;
• 48 – 4780 мм;
• 60 – 5980 мм и т. д.

Пустотные плиты могут иметь длину от 980 до 8990 мм, что в маркировке фиксируется числами от 10 до 90. По конкретным размерам определяется вес и объем пустотных плит перекрытия.

Пустотные и многопустотные плиты

Существует множество плит перекрытия, использующихся в частном малоэтажном строительстве, но пустотные и многопустотные плиты прочно заняли лидирующие позиции. Как можно было убедиться, плиты имеют довольно обширный диапазон размеров в длину, но шире, чем 1,8 метра в частном строительстве используются крайне редко.

Плиты перекрытия производят на базе тяжелых силикатных бетонов, а также на базе легких конструкционных марок бетонов с уплотненной структурой. Плиты для малоэтажного строительства не предполагают использование в условиях агрессивных сред, а также при критических температурах. Также есть определенные нормы по влажности воздуха, которым эти плиты соответствуют, но если значения этих параметров отличается от средних, то применяют плиты из специальных марок бетона и с другим армированием. Все пустотные плиты имеют уже готовые под отделку поверхности — как снизу, для устройства потолков, так и сверху, для укладки полов

При устройстве перекрытий очень важное значение имеет схема опирания плиты, а также вес плиты. В зонах с нестабильной сейсмической обстановкой применяют плиты более высокого класса прочности

Область применения

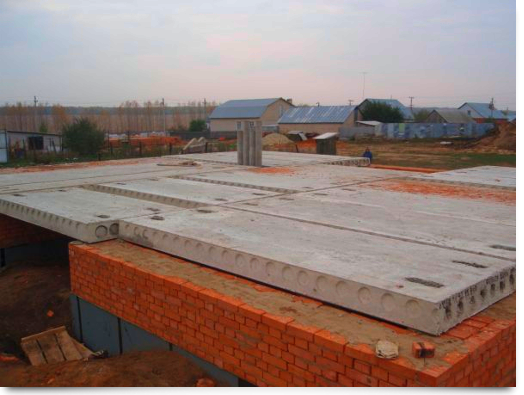

Железобетонные плиты перекрытия имеют несколько назначений. Их используют в коммерческом, индивидуальном и жилищном строительстве. Чтобы повысить звукоизоляционные качества, их делают с пустотами, это нужно и для снижения ее веса.

Кроме того, они используются при строительстве теплотрасс и тоннелей. Незаменимыми они считаются и при строительстве дачных домов и гаражей. Нижняя часть плиты в дальнейшем будет потолком, а верхняя полом, изделие изначально подготовлено для выполнения отделочных работ. Эти изделия хоть и являются прочными, тем не менее нуждаются в особых условиях хранения. Например, длительное время их нельзя хранить на открытом воздухе.

Любые правила и инструкции должны соблюдаться на все 100% из-за мощной нагрузки на конструкцию. Даже небольшой дефект может привести к быстрому износу и нарушению прочности строения в целом.

Если здание будет находиться в зоне сейсмической нестабильности, то железобетонным плитам выдвигают особые требования. Если сила землетрясения может достигнуть 8 баллов, то в бетон добавляют специальные компоненты для прочности.

Помимо крупнопанельных зданий, плиты перекрытия используют для зданий из блоков, камней, кирпичей и каркасных строений. Плиты перекрытий, фундаментные блоки и прочие железобетонные изделия используются строителями для возведения строений самых разнообразных планировок, с любым количеством этажей.

Самыми востребованными являются плиты стандартных размеров. Существуют и другие, которые могут накрыть всю необходимую площадь, они называются шатровыми, но их строители используют редко. Дело в том, что их цена значительно превышает цену на стандартные изделия, хотя они имеют очевидные преимущества. Из-за отсутствия стыков уменьшается количество отделочных работ, плюс увеличиваются звукоизоляционные свойства.

2 Нормативные ссылки

8 настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 13015—2012 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения

ГОСТ 21779—82 Система обеспечения точности геометрических параметров в строительстве. Технологические допуски

ГОСТ 23009*78 Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)

ГОСТ 26433.0*85 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Железобетонные панели БЭНПАН

Одним из примеров современных технологий в производстве панелей с высокими техническим параметрами можно назвать изделия БЭНПАН.

Это двухслойные конструкции из фибробетона и утепляющего слоя. Панели усилены ребрами жесткости, которые могут быть как внешними, так и внутренними.

При внутреннем расположении ребер между ними можно провести различные инженерные коммуникации, а затем все обшить листовыми отделочными материалами. Внешние ребра дают возможность устройства вентилируемого фасада.

Конструкция железобетонной стеновой панели БЭНПАН с внутренними ребрами жесткости

Стеновая плита с внутренними ребрами жесткости предназначена для использования в качестве:

• Наружной стены;
• Внутренней стены;
• Панели для цоколя.

Наружный слой плиты выполняется из фибробетона марки В20 или В30 толщиной от 50 мм до 235 мм. Внутри панели сделан теплоизоляционный слой из минеральной ваты или пенополистирола толщиной 60 мм.

Высота изделий может составлять:

• 1 800 мм;
• 2 740 мм;
• 3 050 мм.

По длине плиты могут производиться размерами от 450 мм до 7 000 мм. Толщина панели составляет 260 мм.

Конструкция железобетонной стеновой панели БЭНПАН с внешними ребрами жесткости

Стеновая панель с наружными ребрами жесткости предназначена для использования в качестве наружной несущей или самонесущей конструкции. Внутренняя часть плиты изготавливается из фибробетона марки В30 толщиной от 50 мм до 140 мм. Наружная часть – утеплительный слой из минеральной ваты или пенополистирола толщиной 170 мм.

По высоте плита может быть выполнена размерами 2 740 мм или 3 050 мм. Толщина изделия составляет 260 мм. Панели выпускаются длиной от 600 мм до 6 600 мм.

Железобетонная плита перекрытия БЭНПАН

Бетонные плиты для межэтажных перекрытий также имеют двухслойную конструкцию. Толщина наружного слоя из фибробетона составляет от 50 мм до 280 мм. Внутренняя теплоизоляция выполняется толщиной 40 мм. Для плит перекрытия подвального уровня и чердачного этажа теплоизоляционный слой увеличен до 200 мм.

Плиты усилены продольными и торцевыми ребрами жесткости. Шаг продольного усиления может составлять от 400 мм до 600 мм. Ширина ребер от 100 мм до 235 мм.

Панель имеет высоту 305 мм. По ширине изделия выпускаются размерами:

• 1 200 мм;
• 1 800 мм;
• 2 400 мм.

Ширина плит может составлять от 3 000 мм до 8 000 мм.

За счет того, что закладные детали монтируются в панели еще на стадии изготовления, монтаж их можно произвести очень быстро.

Схема соединения между собой стеновых панелей и плит перекрытия

Стеновые панели соединяются между собой оцинкованными болтами, с плитами перекрытия – с помощью анкер-шурупов.

Проект небольшого дома из железобетонных плит с мансардой

В качестве примера можно рассмотреть проект компактного одноэтажного дома с мансардным уровнем. Простая форма дома в сочетании с мансардой и двускатной крышей представляют собой весьма бюджетный вариант загородного жилья. Общая площадь здания составляет 104,7 м2, жилая – 92,7 м2.

• Площадь застройки – 71,6 м2.
• Минимальные размеры участка под постройку – 13,44 х 17,84 м2.
• Стены выполнены из железобетонных панелей БЭНПАН.
• Межэтажное перекрытие – плиты перекрытия БЭНПАН.
• Крыша – простая двускатная.
• Кровля – керамическая или цементно-песчаная черепица, металлочерепица.

На первом этаже дома располагаются:

• Входной тамбур – 3,9 м2.
• Техническое помещение – 6,0 м2.
• Рабочий кабинет – 8,9 м2.
• Гостиная – 16,6 м2.
• Кухня – 10,3 м2.
• Санузел – 2,5 м2.
• Холл – 6,3 м2.

Планировка первого этажа

Из гостиной предусмотрен выход на задний двор.

На мансардном этаже располагаются:

• Коридор – 2,4 м2.
• Санузел – 7,8 м2.
• Спальня – 9,5 м2.
• Спальня – 9,8 м2.
• Спальня – 10,1 м2.

Планировка мансардного этажа

Рассмотрев все нюансы применения железобетонных панелей в строительстве частного дома, можно принимать окончательное решение «за» или «против». Для кого-то все недостатки не станут препятствием, а кто-то совсем откажется от такой идеи. Но если выбор пал на панельное строительство, то вы получите прочный, надежный и энергоэффективный дом, который прослужит вам долго.

Инструкция по самостоятельному возведению дома из панелей в видео в этой статье: «Как построить дом из железобетонных плит?».

Маркировка пустотных плит перекрытия – расшифровка аббревиатуры

Вся продукция, выпускаемая предприятиями железобетонных изделий, маркируется согласно требованиям стандарта. Это позволяет заказчикам и проектировщикам по маркировке определить необходимые параметры.

Маркировка стандартизована, например, ПБ 12-10-8

Например, продукция с маркировкой ПК 23.15-8 расшифровывается следующим образом:

• ПК – обозначает плиту перекрытия с круглыми каналами, произведенную методом заливки в опалубку;
• 23 – округленный размер изделия длиной 2280 мм, выраженный в дециметрах;
• 15 – соответствует ширине, равной 1490 мм с округлением до дециметров;
• 8 – допускаемая нагрузка на поверхность, соответствующая для данного стройматериала 800 кгс/м2, не учитывающая собственную массу.

Аналогичным образом можно расшифровать пустотную панель с обозначением ПБ 72.15-12,5:

• ПБ – соответствует панели с цилиндрическими полостями, изготовленной безопалубочным методом;
• 72 – округленный до дециметров размер изделия длиной 7180 мм;
• 15 – соответствует ширине 1490 мм, округленной до дециметров;
• 12,5 – нагрузка на поверхность, соответствующая для данного изделия 1250 кгс/м2, не учитывающая собственную массу.

Основные виды плит перекрытия, их технические характеристики и размеры

Существует множество видов и типоразмеров перекрытий. Каждый имеет свои отличительные особенности и маркировку.

Устройство и маркировка пустотных (многопустотных) плит перекрытия

Пустотные плиты подойдут для возведения перекрытий жилых домов и строений. Полая структура позволяет снизить вес, при сохранении прочности.

Кроме того, пустоты способствуют сохранению тепла и повышению изоляционных характеристик.

Технические характеристики пустотных плит перекрытия по ГОСТ 9561–91

ГОСТ 9561 91 распространяется на пустотные плиты перекрытия, изготавливаемые из тяжёлых, лёгких и плотных силикатных бетонов.

Особая технология изготовления гарантирует высокие прочностные характеристики

Для того, чтобы правильно читать маркировку, запомните некоторые особенности. Обычно маркировка содержит три группы буквенно-цифровых значений, разделяемые символами.

• на первом месте обычно указывается тип панели, её длина и ширина в дециметрах;
• второй код – обычно буквенный. Кодировка говорит об используемом материале. Если изделие предварительно напряжено, дополнительно указывается класс стали и, при необходимости, вид бетона (С – силикатный, Л — лёгкий);
• третий код – дополнительные данные, которые могут быть важны при эксплуатации в определённых условиях: при перегреве, повышенной влажности, морозах.

Стандартные размеры по ГОСТу плит перекрытия (ПК)

Согласно ГОСТу размеры перекрытий строго стандартизированы. Диаметр пустот может составлять от 140 – 203 мм. Нормируются также следующие габариты:

• длина, которая может составлять 1,68–12 м,
• ширина, изменяемая в пределах 0,98–1,48 м;
• толщина, которая зависит от модификации панелей.

Устройство и маркировка ППС – нарезных железобетонных плит

Стендовые теплоизоляционные плиты относятся к более современным моделям. Используются для устройства межэтажных конструкций у объектов различного назначения. Маркируются компаниями по-разному: ППС либо ПБ.

Технические характеристики

Такие плиты считаются более универсальными. Стендовые модели могут быть установлены как в вертикальном, так и в горизонтальном положении. В формовке плит используются замесы на основе бетона М400 – М550 с классом морозостойкости F 50 и водопроницаемостью W 2.

Для повышения класса прочности используется напряженная арматура из термопрочной стали ВР-2

Таблица размеров плит перекрытия, изготавливаемых по ГОСТу

Размеры изделия строго регламентируются требованиями ГОСТа и строительными нормами. При выборе перекрытий рассчитывается нагрузка под конкретный проект.

Обычно все данные можно уточнить у поставщика, на первом этапе поможет таблица размеров плит и перекрытий по ГОСТу

Устройство и маркировка ребристых плит

Существуют модификации плит в зависимости от функций. Для установки перекрытий многоэтажных строений используются плиты, как с продольными, так и с поперечными рёбрами жесткости.

Чаще всего эти перекрытия устанавливают на промышленных объектах и чердаках внушительных по площади комплексов

Главное условие, выдвигаемое при монтажных работах, – соблюдение шага несущей стены, который по максимуму может составлять 6 м.

Технические характеристики и маркировка

В поперечном сечении ребристые плиты похожи на букву «П». Их отличительной особенностью является усиление края специальными балками.

Маркировка ребристых изделий включает:

• буквы и цифры, характеризующие геометрические параметры и вес;
• коэффициент, отражающий несущую способность;
• тип и класс арматуры;
• тип и марку бетона;
• дополнительные свойства.

Необходимые данные можно найти в справочных таблицах

Размеры ребристых плит перекрытия, устанавливаемые по ГОСТу

Размеры ребристых плит перекрытия также унифицированы. Согласно ГОСТу длина такой плиты может составлять 2–12 м. Чаще всего используются размеры — от 3,6 до 7,2 м. Ширина плит стандартная: 1; 1,2; 1,5 и 1,8 м.

Ребристые перекрытия используются для возведения высотных конструкций

Монолитные плиты

Иногда случается так, что стандартные размеры конструкции в данном случае не подходят. Тогда строители приступают к заливке монолитных конструкций.

Прямо на строительной площадке формируется опалубка под необходимый размер

Для заливки используется бетон марки не ниже М200.

Удельный вес плиты перекрытия. Вес пустотных и полнотелых плит перекрытия.

Железобетонные плиты перекрытия в общей строительной смете не занимает главенствующее место, но по массовым показателям этот элемент конструкции нельзя сбрасывать со счетов. На стадии разработки проекта необходимо четко просчитать, какие нагрузки могут вынести стены и основание здания, а потом делать выбор в пользу того или иного вида межэтажного перекрытия.

Виды ЖБ плит перекрытия

Разнообразие модификаций данного строительного элемента относительно небольшое, все они стандартные, так как производятся исключительно по ГОСТам. Все существующие разновидности ЖБИ удовлетворяют требованиям безопасности при строительстве высотных, малоэтажных или промышленных зданий.

1. Плита перекрытия сплошная – монолитное изделие, не имеющее крупных внутренних пустот. Вес плиты толщиной 120 мм – от 4300 до 7100 кг. При этом, чем выше марка бетона, тем больше прочность и вес элемента перекрытия. Вес плиты перекрытия толщиной 160 м – до 8700 кг.

Разновидность полнотелых плит перекрытия – доборные элементы. Длина таких изделий стандартна полноразмерным плитам (1,8 – 5 м), но ширина значительно меньше, как и вес (до 1500 кг).

1. Пустотелые (облегченные) плиты перекрытия имеют меньший вес, так как их тело пронизано технологическими отверстиями определенной формы. В основном это круглые камеры диаметром от 140 до 159 мм (ПК1, ПК2), встречаются типы пустотелых перекрытий с эллипсовидными камерами (ПГ) и разными по форме (ПБ).

Наличие пустот в теле плиты позволяет снизить массу стандартных 6-метровых перекрытий до 3 тонн. Плюс пустотелых плит в хороших тепло- и звукоизоляционных характеристиках.

1. Ребристые ЖБИ можно отнести к разряду монолитных, так как внутренних полостей они не имеют. Это плиты усиленной несущей способности, которую они получили благодаря боковым цельнолитым ребрам жесткости. Стандартные 6-метровые плиты весят от 1500 до 3000 кг, а промышленные 12-метровые «гиганты» достигают 7000 кг.
2. Плита перекрытия из полистиролбетона представляет собой облегченный вариант плиты перекрытия, где в качестве наполнителя использован теплоизоляционный материал. Прочность таких плит немного ниже классических ЖБИ, однако достаточна для нагрузок в 400–500 кГс/см2. Вес полистиролбетоннных плит в два раза ниже классических полнотелых, при этом изоляционные качества в разы превышают характеристики обычных ЖБИ.

Сколько весят разные плиты перекрытия?

Вес плит зависит от многих факторов, в частности от марки использованного бетона, количества армирующих элементов, выборок, пустот и прочих факторов.

Усредненная таблица веса плит перекрытия

Тип ЖБИ	Маркировка	Размеры (м)	Вес (кг)
Полнотелые	ПРТм–3	1600х400х80	85
ТП–43–8	4300х800х220	1400
ПТП 24–12	2400х1200х120	840
Ребристые	1П7–2	5550х740х400	1500
2ПГ–5	5970х1490х250	1230
1П3–1	5550х1490х400	2650
Пустотелые	ПК26.10–8	2580х990х220	78
ПК30.15–8	2980х1490х220	790
ПК50.12–8	4980х1190х220	1320
Полистиролбетонные	36.10.3	3600х1000х300	1150
42.12.3	4200х1200х300	1610
51.15.3	5100х1500х300	2450

naruservice.com

Конструкция плиты

Плиты перекрытия пустотные представляют собой железобетонную плиту правильной прямоугольной формы, в которой сформированы параллельные каналы, направленные продольно. Каналы могут быть разной формы, но наиболее часто они выполнены в виде сквозного круглого отверстия диаметром 150 мм (в некоторых конструкциях — 159 мм). На рис.1 приведена схема плиты.

(Рис.1) Схема многопустотной плиты перекрытия.

Рисунок 1. Схема многопустотной плиты перекрытия.

На схеме видно, что основными геометрическими параметрами являются длина L, ширина B и высота H. Стандартные плиты выпускаются длиной от 118 до 970 см, шириной от 99 до 350 см и высотой 22 см. Наибольшим спросом пользуется пустотная плита длиной 6 м и шириной 1,5 м, так как для ее монтажа подойдет кран грузоподъемностью не более 5 тонн. Вдоль отверстий в толще бетона проложена арматура. Количество отверстий может быть различным, в распространенной плите 6х1,5 м предусмотрено 6 штук.

Маркировка стандартизована, например, ПБ 12-10-8, расшифровывается следующим образом: 12 — длина в дм с учетом технологического зазора между плитами (ей соответствует ближайшая длина по стандарту — 118 см); 10 — ширина в дм (определяется аналогично длине); 8 — прочность на изгиб, т.е. 8 кг/дм². До настоящего времени реализуются плиты марки ПК, но они производятся по более старой технологии и имеют больший разброс размеров.

Виды плит перекрытия

Перекрытия делятся на полнотелые и пустотелые. В последних есть полости. Как правило, это круговые, сквозные тоннели, идущие вдоль плит. Перекрытия пустотелые армируют по ребрам.

Полости облегчают конструкцию и делают ее теплоемкой. Звуки пустотелые железобетонные плиты перекрытия  тоже задерживают по максимуму. К тому же, в отверстия блоков можно завести коммуникации.

В маркировке отмечаются многопустотные и монолитные плиты. С увеличением завоздушенного пространства растут и теплоемкость со звукоизоляцией. Однако, надежность перекрытий падает.

Полнотелые плиты бывают безбалочными, ребристыми и кессонными. Последние сложены из перпендикулярно расположенных балок, соединенных единым верхним слоем. Напоминает вафлю.

Кладется она на несущие колонны по углам помещения. Роль несущих балок выполняют ребра кессонов. Расстояние меж ними – не более 1,5 метров. Так нагрузка верно перераспределяется на балки.

Строение кессонных перекрытий экономит 50% и 60% арматуры. Соответственно, снижается нагрузка на стены. К тому же балки кессонных блоков можно варьировать по ширине и форме, получая, к примеру, куполообразные потолки.

На фото кессонное перекрытие

Ребристые плиты перекрытия  напоминают приземистую букву «П». По бокам блоков – ребра, а в центре – выемка. Изделия армированные. Плиты перекрытия за счет металлической сетки сохраняют прочность, теряя в весе. Строение ребристых блоков переводит нагрузки из области растяжения в область сжатия.

Монтаж плит перекрытия ребристого типа осуществляется лишь в заводских объектах, цехах. В жилых зданиях форма блоков ограничивает возможности обшивки потолка. Для промышленных же объектов ребристые плиты – бюджетный и надежный вариант, отвечающий индустриальному имиджу строений.

На фото ребристые плиты перекрытия

Безбалочное полнотелое перекрытие – плита монолитная. Ширина везде одинаковая. Нет речи об экономии бетона. Следовательно, растет ценник. Приобретают безбалочные блоки для зданий с повышенными нагрузками, сложной геометрией.

Как правило, перекрытия заливаются на месте. Сначала, монтируется опалубка. В нее вставляют арматуру, натягивают и заливают цементным раствором. Толщину плит высчитывают индивидуально. Но, есть общее правило: ширина накопительного блока должна относиться к величине пролета не менее как 1 к 36-ти.

Справедливости ради, вспомним о существовании канализационных ПК. Такие закрывают шахты с трубами. Сохранять в них тепло или изолировать от звука не надо. Канализационные перекрытия всегда полнотелые. От стандартных изделия отличаются размерами и формой. Плиты круглые, с  центральным отверстием под люк.

На фото плиты перекрытия для канализаций

Перекрытия без бетона

При строительстве индивидуального дома широко используются деревянные перекрытия. Доски толщиной 45 – 50 мм и шириной 250 – 300 мм устанавливаются на ребро через 500 – 600 мм на конструкции внешних стен или перегородок.

Снизу подшиваются листовые материалы, образующие потолок. В каналы между досками размещается утеплитель. Сверху через звукоизолирующую прокладку нашиваются доски пола следующего этажа.

Виды деревянных перекрытий

При правильном выборе толщины и высоты досок и расстояния между ними можно перекрыть пролёты до восьми метров. На смену «доскам на ребре» в индивидуальное строительство приходят двутавровые профили, изготовленные из материалов, получаемых в результате переработки древесины, например, ДВП.

В настоящее время широкое распространение получили деревянные арочные конструкции: с их помощью перекрываются спортивные залы, торговые площадки и пр.

И всё же в строительстве многоэтажных жилых домов и промышленных зданий железобетонным перекрытиям на сегодняшний день конкурентов нет.

Существует несколько типов перекрытия.

Виды по способу опирания

Плита, размещаемая между этажами, является армированным железобетонным изделием с внутренними пустотами, которые нужны для снижения веса конструкции и ее давления на кирпичную кладку.

Их выполняют разных форм и размеров — от 1,5 до 12 м в длину (с шагом в 100 мм). Чаще всего в ширину плиты изготавливают по 22 см, но встречаются размеры от 16 до 33 см.

Особенности здания влияют на выбор ЖБИ для межэтажной укладки.

Учитывают следующие характеристики:

• сейсмические свойства региона строительства;
• действующие на здание и плиту нагрузки;
• параметры стен — толщину, высоту, материал изготовления;
• предназначение сооружения — промышленное, общественное, жилое.

Преимуществами использования готовых изделий можно считать:

• короткое время установки;
• низкую стоимость;
• надежность и долговечность в эксплуатации;
• простоту монтажа с помощью рабочих и автокрана;
• высокую шумоизоляцию за счет пустот.

У заводских плит перекрытия имеются свои недостатки:

• обязательное применение строительной техники;
• между ними остается расстояние;
• итоговая жесткость конструкции получается меньше по сравнению с монолитом.

Бетонные изделия растяжению сопротивляются хуже, чем сжатию. Последнему подвергается верхняя часть перекрытия, а нижняя — удлиняется. Для увеличения сопротивления вдоль плиты размещают арматуру. Поэтому изделие в продольном направлении может прогибаться вниз.

Порядок укладки межэтажных ЖБИ определяется проектом и рабочими чертежами и отличается количеством опорных узлов.

По двум сторонам

При таком варианте укладки плиты перекрытия опирание осуществляется на 2 несущие стены, находящиеся друг напротив друга. Изделие помещают на стены поперечной узкой стороной.

Этот способ распределения нагрузок наиболее экономичный и простой в монтаже. Применять его следует, когда прогиб не выходит за допустимые значения. Разрешенная нагрузка — до 800 кг/м³. Метод подойдет для ЖБИ с маркировкой 1ПК, 2ПК, ПК с круглыми пустотами.

По трем сторонам

Опирание плиты перекрытия на стены возможно по 3 сторонам. В этом случае 2 коротких и одна из длинных граней задвигаются на стеновые несущие элементы.

При этом варианте расположения гнется только свободная часть изделия. Продольный каркас вступает в работу, принимая напряжение растягивания не по всей длине, а лишь у висящего фрагмента.

Способ используется для монтажа в углах, в зданиях П-образной формы несущих конструкций. Плиты делают с усиленными торцами и приемлемой нагрузкой до 1600 кг/м³, обозначают ПКТ.

По четырем сторонам

Наиболее жесткие плиты с маркировкой ПКК выполняются со всеми армированными торцами. Они характеризуются увеличенной несущей способностью.

Они стоят дороже и применяются в сложных конструкциях, когда присутствует необходимость распределить достаточно высокие нагрузки. Такой вариант подойдет, если в дальнейшем планируется ставить дополнительные надстройки.

На стены плита укладывается всеми 4 сторонами. Для строительства малоэтажных объектов такие изделия использовать нерентабельно.

Маркировка и расшифровка плит

В соответствии с ГОСТом, все разновидности плит имеют собственные стандарты. Их соблюдение требуется при монтажных расчетах и при создании проектов объектов. На любой плите имеется маркировка – специализированная закодированная надпись, отображающая не только габаритные параметры плиты, но и ее базовые конструкционные и прочностные свойства. Сориентировавшись в значениях одной марки панелей, можно свободно расшифровать и другие, причем независимо от того, стандартные ли габариты плиты либо изготовлены по индивидуальной заявке.

Первые буквы в спецификации означают вид изделия (ПК, ПКЖ). Затем через черточку следует перечень размеров ширины и длины (в округленных до целого числа дециметрах). Далее опять через черточку – предельно допускаемая весовая нагрузка на плиту, в центнерах на кв. метр, не учитывая собственную массу (исключительно масса перегородок, цементной стяжки, внутренней облицовки, меблировки, оснащения, людей). В конце допускается буквенное дополнение, означающее дополнительное армирование и тип бетона (л – легкий, я – ячеистый, т – тяжелый).

Разберем пример и выполним расшифровку маркировки. Спецификация панели ПК-60-15-8 АтVт обозначает:

• ПК – плита с пустотами круглой формы;
• 60 – длина 6 метров (60 дециметров);
• 15 – ширина 1,5 метра (15 дециметров);
• 8 – допускается механическая нагрузка на плиту до 800 килограммов на кв. метр;
• АтV – наличие дополнительного армирования (класса АтV)
• т – выработано из тяжелого бетона.

Кроме того, буквы в маркировке дают следующую информацию:

• ПК – стандартная плита с пустотами круглой формы, или ПКЖ – плита крупнопанельная железобетонная;
• НВ – однорядное армирование;
• НКВ – 2-х рядное армирование;
• 4НВК – 4-х рядное армирование.

Пустотные плиты обширно практикуются в строительстве вследствие высоких эксплуатационных характеристик. В совершенствах пустотелых плит удостоверились как специалисты в сфере строительства, так и индивидуальные застройщики. Главное, грамотно выбрать плиту, предназначенную для создания перекрытия в высотном доме либо индивидуальной постройке. Рекомендации профессиональных строителей уберегут от потенциальных ошибок.

В следующем видео вас ждет укладка плит ПК межэтажного перекрытия.
