Виды железобетонных многопустотных плит

Конструкции такого типа используют в качестве перекрытий пролетов зданий и сооружений. Их длина, как правило, составляет 12 м. Ширина перекрытия (ПК) равна 1 м, 1,2 м либо 1,8 м, а высота обычно от 0,22 до 0,31 м. Особую прочность на изгиб, плите придает наличие в ней армированных ребер и пустот, при сравнительно легком весе. Многопустотные плиты лучше всего подходят для прокладки коммуникаций и электропроводки.

Данные конструкции также разделяют на типы, в зависимости от их назначения, вариантов опор, количества пустот и толщины плит перекрытия:

• железобетонные конструкции с круглыми пустотами, диаметром 1,59 м и толщиной перекрытия 2,2 см. Применяются в качестве опор по двум, трем либо четырем сторонам;
• железобетонные конструкции с круглыми пустотами, диаметром 1,4 см и толщиной 2,2 см. Применяются в качестве опоры по двум, трем или четырем сторонам;
• железобетонные конструкции с круглыми пустотами, диаметром 1,27 см и толщиной 2,2 см. Предназначены для опоры по двум, трем, четырем сторонам;
• конструкции с круглыми пустотами, диаметром 1,59 см и толщиной 2,6 см. Назначение – опора по двум сторонам;
• конструкции с круглыми пустотами, диаметром 1,8 см и толщиной 2,6 см. Назначение – опора по двум торцевым сторонам;
• конструкции с круглыми пустотами, диаметром 2,03 см и толщиной 3,0 см. Назначение – опора по двум торцевым сторонам;
• конструкции с круглыми пустотами, диаметром 1,14 см и толщиной 1,6 см. Назначение – опора по двум торцевым сторонам;
• железобетонные конструкции с пустотами грушевидной формы и толщиной 2,6 см. Назначение – опора по двум сторонам;
• конструкции железобетонные диаметром 1,59 см. Назначение – опора по двум сторонам.

Возрастание количества плоскостей опоры перекрытия обозначается третьей буквой. К примеру:

• 2ПКТ — для опирания по трем сторонам;
• 1ПКК — для опирания по четырем сторонам.

Длина в дециметрах обозначена двумя первыми цифрами в маркировке конструкции. Реальный размер плиты, как правило, меньше на 20 мм. Таким образом, например, цифра 63 говорит о том, что фактическая длина равна 6280 мм.

Две вторые цифры в маркировке указывают ширину конструкции в дециметрах. Реальная величина ширины меньше на 10 мм. К примеру, цифра 12 обозначает, что ширина плиты составляет 1190 мм. Все плиты выпускают стандартной шириной, равной от 1,0 до 1,8 м.

Наконец, последняя цифра указывает на несущую способность перекрытия, которая измеряется в сотнях килограмм на 1 м2.

Приведенные в конце маркировки буквенные символы указывают:

• АтV – нижняя часть рабочей поверхности железобетонной конструкции усилена напряженной ранее арматурой;
• т – данная плита выполнена из тяжелого бетона;
• а – обозначает, что плита перекрытия оснащена в торцах отверстий уплотняющими вкладышами.

Расчет нагрузки и монтаж

Расчеты ребристых плит осуществляется в наше время с помощью специального софта. Для правильной калькуляции требуются следующие базовые данные:

• поперечные силы;
• изгибающий импульс;
• крутящий момент;
• сейсмическая опасность;
• какой может быть снежный покров;
• на каком грунте находится объект.

Составляется диаграмма нагрузок, в которой определяется следующее:

• параметры перекрытия;
• марка стали и количество арматуры;
• допустимые параметры пролетов.

Если все сделать «по науке», то картина будет совершенно прозрачна, станет ясно: каким нагрузкам можно подвергать перекрытие. Опираясь на полученные данные, можно будет точно узнать следующее:

• какой бетон делать;
• какой плотности и весом должно быть изделие.

Расчет производится в кг/м². Базовое значение для жилого дома – это 400 кг/м². Высота плиты порядка 12 см создает нагрузку 255 кг/м². Стяжка на полу может быть 110 кг/м². Подобные основные нагрузки распределяются по стенам объекта. Плиты одновременно придают жесткости и устойчивости всему объекту, что намного повышает его долговременность и резистентность.

Самыми популярными являются следующие изделия:

• ИП 1 весом 2228 кг, стоимость составляет 14895 рублей;
• ИП 2 весом 2027 кг, стоимость – 23625 рублей;
• ИП 3 весом 1500 кг, стоимость – 18055 рублей;
• ИП 4 весом 1378 кг, стоимость – 45820 рублей;
• ИП 5 весом 2375 кг, стоимость – 39390 рублей.

Монтаж плит делается следующим методом:

• при укладке плиты на все торцевые плоскости наносится слой цементного раствора, следует работать только со свежим раствором, чтобы не нарушить прочности соединений; если раствор будет в разведенном состоянии находиться более 1 часа, то он потеряет свои ТТХ;
• перекрытие должно подниматься наверх горизонтально линии горизонта, поэтому крепление в четырех угловых точках должно быть идентичным;
• при работе крановщику помогают двое рабочих (стропальщики), которые должны правильно закреплять плиту; обязательно должны присутствовать индивидуальные средства защиты и необходимый инструмент;
• в плите существуют уклоны (технологически они допустимы); если разница между верхней и нижней плоскостями достигает 7 см, то промежуток наполняется цементным составом;
• металлические петли скрепляются арматурой, края сгибаются и привариваются; иногда необходимо фиксировать дополнительные крепления;
• с внешней стороны объекта остается край (150 см), на нем будет проводиться кирпичная кладка.

Чтобы правильно сделать монтаж изделия, следует изучить технические предписания. Ребристые плиты можно дифференцировать на такие виды, как:

• шатровые;
• полостные;
• длинные.

Иногда используются монолитные плиты. Они дорогие и добавляют прочности сооружению. Ребристые плиты отвечают всем требованиям по таким показателям, как звукоизоляция и теплопроводность. Для укладки ребристых плит необходимы следующие инструменты и материалы:

• цемент;
• песок;
• мелкий гравий;
• автокран (грузоподъемностью 3–5 т);
• кувалда;
• перфоратор;
• кельма;
• ведра пластиковые и металлические (15 литров);
• турбинка;
• двухметровый немецкий или российский уровень;
• лом;
• гипсовый состав;
• аппарат для сварки;
• теплоизолятор;
• арматура «8» и «10»;
• теплоизолирующий материал;
• сварочный аппарат;
• мешки для мусора;
• уголки «4» и «6»;
• водяной уровень.

Прежде чем монтировать плиту, следует подготовить плоскость. Она должна быть ровная, при этом допустимы перепады, но не более 20 мм. Водяным уровнем следует тщательно замерять основу между разными углами объекта, в идеале одни должны совпадать. Правильно подготовленная поверхность – это залог долгой службы здания

Обязательно следует принять во внимание подвижность грунта. Если почва заболоченная или объект находится в низине, то возможны деформации сооружения

Плиту разумнее всего класть только на капитальные конструкции. Чаще всего перегородки делаются в помещении, когда плиты перекрытий уже заняли отведенное для них место. Для крепления в стыках предусмотрены специальные фиксаторы. Все зазоры заполняются технической ватой и промазываются гипсовым раствором. Прежде чем делать монтаж плит, следует расчертить схему их установки поэтапно. Рекомендуется также еще раз проверить все размеры. Зазоров должны быть минимальное количество.

Выбирая ребристые плиты в качестве перекрытий, следует опираться, прежде всего, на произведенные расчеты. Они будут подсказывать: какие изделия лучше всего использовать в данных обстоятельствах. Ребристые плиты имеют большой запас прочности. Если их правильно подобрать, то служить они будут долгое время.

О том, как правильно установить ребристые плиты перекрытия, смотрите в следующем видео.

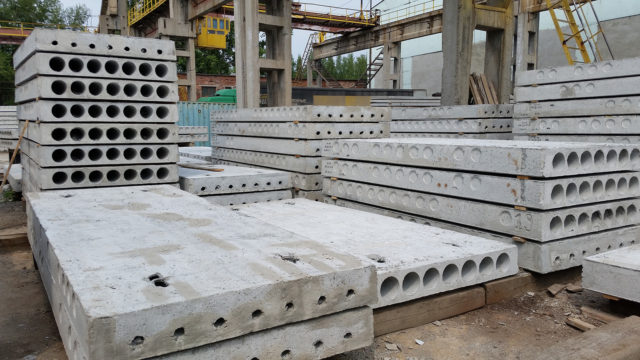

Отличительные особенности многопустотных плит

По сравнению с полнотелыми изделиями и монолитными железобетонными конструкциями пустотные плиты перекрытия отличаются такими преимуществами:

• Повышенные прочностные характеристики при относительно малом весе, что способствует снижению нагрузок на фундамент.
• Высокая точность геометрических параметров (особенно у плит серии ПБ).
• Хорошие тепло- и звукоизоляционные качества – обеспечиваются наличием воздуха в пустотах.
• Сравнительно хорошая устойчивость к вибрационным нагрузкам.
• Возможность прокладки инженерных коммуникаций в продольных пустотах ЖБИ.
• Возможность использования в любых климатических условиях.
• Большой выбор изделий по длине и ширине.
• Быстрый монтаж, в том числе «с колес», не нужно ждать 28 дней, как в случае монолита.

Рисунок 12. Пошаговый монтаж плит перекрытия

Единственный минус – необходимость привлечения грузоподъемной техники для укладки плит. Но этот факт является одновременно и достоинством, поскольку автокраном ЖБИ монтируются в минимально короткие сроки.

Разновидности

Разберемся с особенностями применяемой продукции, маркировкой:

• Плиты перекрытия пб изготавливаются безопалубочным методом на специализированном оборудовании с использованием вибрационного уплотнения. Формирование изделий необходимой длины обеспечивается путем разрезания бетона в процессе твердения на конвейерной линии при непрерывном перемещении бетонного массива. Длина, на которую режется плита пб, зависит от требований заказчика и составляет максимально 12 м.
• Продукция, маркируемая пк, изготавливается методом заполнения бетонным раствором металлической опалубки с арматурными прутками и сетками. Заформованный каркас подвергается вибрационному уплотнению, тепловой обработке с последующим извлечением готовой продукции. Длина не превышает 7,2 м.

Плиты пк и пб имеют существенное отличие, связанное с особенностями технологического цикла изготовления.

В настоящее время производится много видов пустотных изделий, которые разнятся по диаметру пустот и форме самих плит

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Акционерным обществом «ЦНИИЭП жилища — институт комплексного проектирования жилых и общественных зданий» (АО «ЦНИИЭП жилища»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 ноября 2015 г. № 82-П)

За принятие проголосовали:

Краткое наименование страны поМК

Код страны no МК (ИСО 3166) 004—97

Сокращенное наименование национального органа по стандаотизаиии

Госстандарт Республики Казахстан

4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2015 г. No 2077-ст межгосударственный стандарт ГОСТ 26434—2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.

5 ВЗАМЕН 26434-65

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты». а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии е сети Интернет

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ЖИЛЫХ ЗДАНИЙ Типы и основные параметры

Reinforced concrete panels for floors in residential buftdings. Types and basic parameters

Дата введения — 2017-01-01

Основные положительные и отрицательные моменты использования плит

Другие преимущества, которыми отличаются разного размера многопустотные плиты перекрытий:

1. Внутренние сквозные отверстия можно использовать для прокладки разного рода коммуникаций и при этом не придётся подготавливать для них специальные штробы.
2. Повышенная устойчивость железобетонных изделий к колебаниям влажности и температуры окружающей среды.
3. Способность противостоять вибрационным нагрузкам, что даёт возможность применять плиты для строительства зданий в регионах с повышенной сейсмической активностью. При соблюдении норм строительства здание способно выдержать толчки амплитудой 8-9 баллов.
4. Ровная поверхность панелей облегчает проведение внутренних отделочных работ после завершения строительства.
5. Минимальная подверженность многопустотных изделий усадке.
6. Повышенная стойкость бетона к проявлению коррозионных процессов.

Используя плиты перекрытия можно сэкономить время на строительстве.

Помимо перечисленных преимуществ, строители также выделяют и тот факт, что при применении пустотелых плит перекрытия отпадает нужда в монтаже дополнительных опорных стоек. Несмотря на такое количество преимуществ, плиты также имеют и некоторые негативные стороны.

Так, большой вес бетонной плиты приводит к тому, что потребуется дополнительно использовать в строительстве грузоподъёмную технику. Вследствие того, что нужно заказывать манипулятор, во-первых, необходимо обеспечить ему достаточного размера строительную площадку, во-вторых, нужно будет внести в смету статью дополнительных расходов.

Кроме того, прежде чем начинать строительство, понадобится вычислить несущую способность пустотных плит перекрытия и прикинуть возможную максимальную нагрузку. При этом обязательно нужно учитывать величину воздействия как статического, так и динамического характера, а также вычислить нагрузочную способность стен.

Обратите внимание! Прежде чем формировать перекрытия из пустотных панелей, предварительно требуется забетонировать армопояс, расположенный по контуру коробки. Чтобы предупредить промерзание плиты, изнутри отверстия в торцевых углах заделываются с помощью утеплителя и цемента.
Плиты пк устойчивы к изменениям влажности и температуры

Габаритные размеры железобетонных плит перекрытия

Готовые плиты перекрытия относятся к категории сборных железобетонных изделий. Широко применяются при возведении многоэтажных домов, обустройстве дорог. В разных видах работ используются конструкции определенных габаритов и форм. Для облегчения процессов проектирования и строительства размеры были приведены к единому стандарту.

Железобетонные плиты перекрытия изготавливаются из так называемых конструкционных (с использованием крупнофракционного наполнителя) тяжелых и легких бетонных смесей. Основная функция – несущая.

Их популярность среди строителей обусловлена удобством укладки, быстротой монтажа и приемлемой ценой. Однако они имеют большой вес, поэтому опора должна быть значительно крепче, чем ЖБИ. К тому же бетонная конструкция не отличается водостойкостью, соответственно ее нельзя хранить долго под открытым небом без гидроизоляционной защиты.

Выпускаются в 3 видах:

1. Сплошные. Отличаются высоким уровнем прочности на сжатие, большой массой и низкими звуко- и теплоизоляционными свойствами.

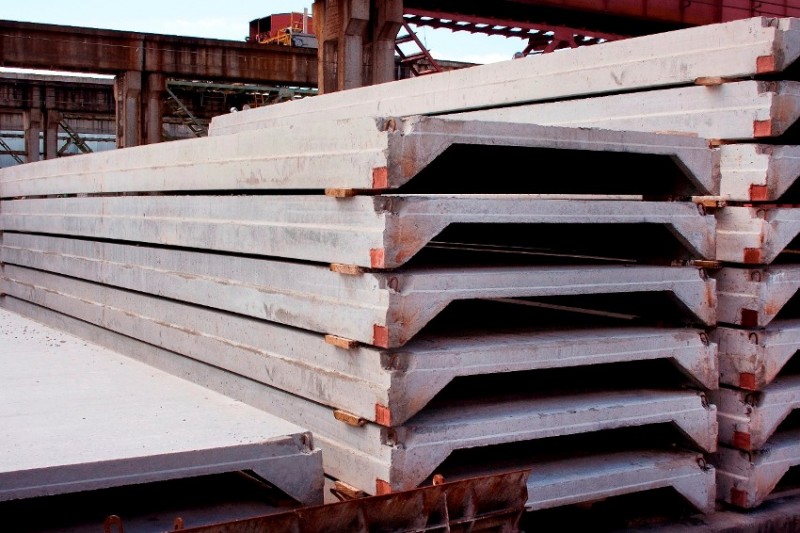

2. Шатровые в виде лотка со сглаженными ребрами. При их использовании из проекта исключаются ригели и аналогичные балочные элементы. Позволяют упростить звукоизоляцию и отделку поверхностей внутри помещения, поднять уровень потолка без наращивания стен. Размеры железобетонной плиты перекрытия шатрового типа диктуются длиной и шириной комнаты, высота стандартна – 14-16 см.
