Как собрать сэндвич дымоход

Монтаж сэндвич системы для отвода дыма

Перед установкой конструкции необходимо тщательно ознакомиться с технической документацией, правилами техники безопасности.

Обязательно нужно выполнить все мероприятия по предотвращению возникновения пожара во время эксплуатации дымохода.

Перед покупкой необходимо просчитать все материалы, с учетом особенности планировки дома

Схема монтажа сэндвич дымохода

Для того чтобы было легче представить как стоит правильно выполнять монтаж приведем схему.

Рисунок — Схема монтажа

Таким образом, если учитывать все требования и правила при расчете места расположения сэндвич дымохода, ее высоты и длины, то монтаж будет выполнен правильно.

Шаг 1 – сборка элементов дымоходной трубы

Установка конструкции всегда начинается снизу вверх. Сэндвич дымоходы запрещено подключать непосредственно к отопительному устройству.

К отопительному прибору никогда не присоединяют элемент сэндвич дымохода — сначала устанавливают одностенную трубу или адаптер

Сначала устанавливают специальный адаптер или одностенную стальную трубу длиной от полуметра.

Если запланировано выводить трубу сразу в стену, то монтируют горизонтальный отвод с небольшим уклоном 2°.

Адаптер предназначен для соединения разных участков дымоходной системы — одностенной и сэндвич трубы

Участок из не утепленной трубы может быть коротким, или длинным, если рассчитывают на большую отдачу тепла. Расположенные вблизи него стены и конструкции обязательно защищают экраном или кожухом.

Устанавливают его «по дыму», то есть, одевают сверху на патрубок отопительного устройства и дополнительно защищают стык жаростойким герметиком.

Сборка «по конденсату» не дает каплям влаги проникнуть внутрь системы утепления, из-за чего существенно снижаются его изоляционные свойства

К отопительному прибору элемент сендвич дымохода может присоединяться через адаптер — двухконтурную трубу, нижняя часть которой устанавливается «по дыму», а верхняя «по конденсату».

Все последующие трубы будут монтироваться «по конденсату», что исключит его просачивание и убережет от повреждения теплоизоляционного слоя.

Места абсолютно всех стыков скрепляют муфтами. Возле каждого стыка устанавливают хомут, предназначенный для крепления системы к стене.

Шаг 2 – прохождение потолочных и стеновых перекрытий

Даже тот факт, что сэндвич дымоходы имеют изоляционный слой, не означает, что их поверхность не может достаточно сильно нагреваться. Поэтому запрещается размещать их без дополнительной изоляции вблизи возгораемых материалов (дерева, пластика и т. д.).

Места стыков сэндвич труб для дымоходов при их установке и эксплуатации не должны совпадать с проходом в перекрытии или стене.

Свободное пространство между перекрытием и трубой заполняют не возгораемой и не поддерживающей горение базальтовой ватой

Диаметр отверстия в стене или потолочном перекрытии прорезают на 250 мм больше, чем диаметр наружной трубы.

Делают его округлой или прямоугольной формы. В свободное пространство закладывают жаропрочный материал, который скрывают декоративными пластинами.

Узел прохода жаропрочный, он предотвращает деформацию дымохода при смещении конструкции здания — усадке, влажной и температурной деформации

Для прохождения через перекрытие и, особенно, через легко возгораемые материалы используют также специальный узел прохода. Между наружным контуром и внутренней поверхностью узла оставляют воздушный зазор.

При прохождении перекрытия или стены из слабо воспламеняющегося материала, можно использовать вместо узла прохода разгрузочную платформу. Она будет играть роль дополнительной опоры.

Шаг 3 – прохождение системы через кровлю

При выводе дымоходной трубы сквозь кровлю, нарушается ее герметичность. Чтобы укрепить трубу, отгородить ее от воспламеняемых элементов крыши и устранить возможность протечек в кровельном покрытии, используют специальные приспособления: конусные крызы, силиконовые уплотнители.

Эти детали имеют стандартизированные углы наклона, выбирают их, учитывая параметры кровли.

Силиконовый уплотнитель – мастер флеш значительно упрощает работы и помогает создать надежную защиту от протечек

Общие требования к дымоходам

Требования регламентируются сборником СНиП 41-01-2003

Уделяется внимание проходу сэндвич-трубы через крышу, устройству горизонтальных и вертикальных участков и высоте оголовка над поверхностью кровли. Выдержки из нормативных положений:

• допускается минимальное число горизонтальных участков в конструкции, длина каждого не превышает 1 м;
• возвышение делается не меньше 0,5 м над поверхностью плоской кровли;
• вершина не делается ниже линии, условно проведенной от конька крыши перпендикулярно к карнизу под углом 10° к уровню горизонта;
• труба возвышается на 0,5 м над коньком при выходе на скатной крыше, высота наружной части трубы достигает от 1,5 до 3,0 м;
• повороты дымохода выполняются под углом в 30°;
• не допускается нагревание дыма внутри полости свыше 500°С;
• сечение не уменьшается при устройстве наклонных и горизонтальных участков;
• протяженность — не меньше 5 м от решетки колосников до оголовка дымохода; в домах без чердака разрешается длина менее 5 м, если есть хорошая тяга;
• высота конечной точки делается больше или равной высоте расположенных рядом выходов вентиляции;
• труба дымохода оканчивается выше окон, расположенных близко строений.

Что следует учитывать во время выбора дымохода

Внутренний канал изготавливается из нержавейки, т.к. он воспринимает негативное действие температуры. Труба дымоходной системы с руслом из оцинкованного металла используется для вывода дыма от газовых агрегатов. Учитываются такие обстоятельства при выборе:

1. Качество металла, влияющее на срок работы изделия и стойкость к нагреванию.
2. Материал теплоизоляции и его плотность. Показатели определяют способность слоя выдерживать нагревание без разрушения;
3. Вид бокового соединения на трубе. Для мощных котлов трубы сваривают лазером, а катаные швы предназначены для газовых котлов.

Материал внешней оболочки используют разный:

• для твердотопливных котлов рекомендуется оцинкованный металл или нержавеющая сталь;
• низкотемпературные каналы отвода изготавливают из меди, латуни, полиэстера.

Нержавейку применяют марки 310 S, 316Ti и 321 — это стандартные металлы универсального назначения. Материал выдерживает нагревание в составе изделия без разрушения до температур +850…+1000°С.

Как выбрать диаметр и месторасположения дымохода

Выбираются трубы диаметром от 115 до 120 мм для дымохода небольшого частного дома или загородной дачи. Мощность отопления не превышает показателя 3,6 кВт в таких зданиях. Трубы применяются с диаметром больше 180 мм для вывода дыма от отопительных котлов с мощностью свыше 5 кВт. Сэндвичи используются диаметром больше 220 мм для печей от 7 кВт. Трубы выпускают разных диаметров, поэтому параметры подбираются без труда.

Дымоход располагается на скатных крышах наиболее близко к верхнему ребру по причинам:

1. Требуется максимальное движение воздуха для создания хорошей тяги. В этой области крыши наивысший барьер кровли не препятствует передвижению потоков.
2. Вертикальный стояк обеспечивает требуемые параметры общей длины в 5 м от колосниковой решетки из-за его расположения в наиболее приподнятом месте крыши.

Высота дымохода, его расположение учитываются совместно с отдельными соединительными элементами, диаметр которых не отличается от основной трубы. Возникают трудности, если это правило не соблюдено, и требуется делать переходники в местах соединения.

Способы крепления

Крепление каналоотводов преследует несколько целей:

• Обеспечить удобство сборки и монтажа всей системы.
• Исключить случаи провисания труб под собственным весом и тяжестью транспортируемой среды.
• Предотвратить расшатывание стыков под действием вибрации и теплового расширения полимерных труб.

Исходя из этого применяют два способа фиксации трубопровода к поверхности стены: жесткий и плавающий.

Жесткий

Способ предусматривает плотный обжим трубы хомутом и надежную его фиксацию к конструкциям стен или пола. Такой прием крепежа исключает перемещение элемента, обеспечивает неподвижность стыков, защищает от воздействия вибрации.

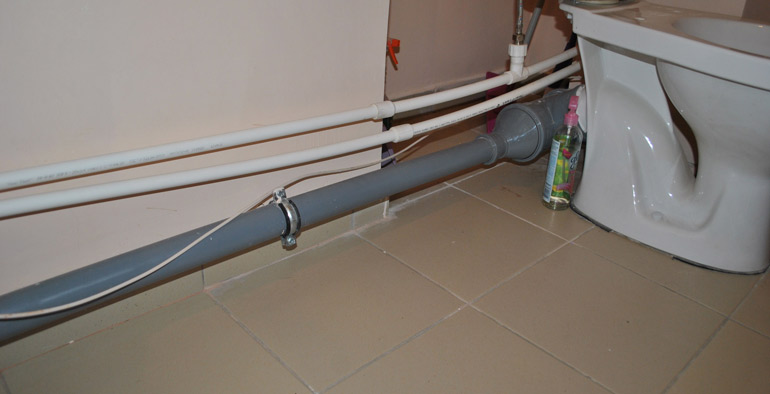

Вместе с тем трубопровод, в том числе и канализационный, проектируют и устанавливают так, чтобы трубы могли свободно перемещаться в границах нормируемой величины теплового расширения.

Плавающий

Если чугунные трубы в домашней канализационной сети мало подвержены изменениям, то их полипропиленовые аналоги имеют существенный коэффициент теплового расширения. К примеру, трубы PN20 способны увеличиваться в длину до 9-10 мм на каждом метре при возрастании температуры среды до 70 градусов.

Чтобы компенсировать подобные перемены, применяют подвижные крепежные детали. Они представляют собой те же хомуты. В них зажим трубного элемента выполняется с неполной затяжкой болтами. Есть варианты и без болтов: такие хомуты просто защелкиваются, оставляя зазор для закрепляемого отвода. Подобный способ фиксации называют плавающим.

Как лучше?

Неподвижные крепежные детали используются в отапливаемых помещениях, где перепад температур небольшой и не приводит к значительным линейным изменениям коммуникаций.

В помещениях без обогрева ситуация иная. Здесь разница температур внутри канализационного канала и окружающей среды доходит до 50-60 градусов. Трубы будут то сильно нагреваться, то остужаться до уличной температуры. Соответственно будут меняться и их размеры в зависимости от материала изготовления. В таком случае плавающий вариант крепежа в сочетании с неподвижными опорами – наилучшее решение.

В то же время на практике используется правило чередования жестких и подвижных креплений.

Преимущества и недостатки

Стартовый, или опорный кронштейн, выполняется из двух прочных консольных конструкций, которые соединяются у основания перемычками. Он в определенной степени несет и силовую нагрузку, так как служит опорой для всей вертикальной массы дымохода и устанавливается в месте выхода дымоотвода на улицу.

Стеновой кронштейн используется в фиксации дымоотводного канала по всей его длине, как по вертикали, так и в горизонтальном монтаже. Способен выдерживать достаточно большой вес, создавать жесткую опору, отличается простотой монтажа.

К минусам можно отнести то, что его крепящее кольцо имеет определенный, нерегулируемый размер сечения.

Хомуты отличаются формой крепления в них дымоходных каналов – вместо замкнутого кольца применяются две стягивающиеся скобы.

Как бюджетный вариант используются обычные хомуты, прикрепляемые к стенам с помощью шпилек.

Главное преимущество телескопического кронштейна – его раздвижная конструкция, позволяющая регулировать расстояние крепежа от основания на необходимую величину. Можно вести монтаж на неровных поверхностях, соблюдая вертикальность положения дымоотвода. Нет необходимости, как в других вариантах, отрезать штанги или направляющие по нужному размеру.

Устройства, состоящие только из консольных направляющих, без фиксирующих хомутов и кольцевых площадок, просты в установке. На них также легко регулировать расстояние монтажа дымоходного отвода до стены. Однако их закрепление менее жесткое, чем в кольцевых фиксаторах.

Как монтировать самый пожароопасный участок дымохода

При установке печи-амбра через стену сэндвич-системы монтируют своими руками. Первый сегмент дымоотвода делается из фрагмента меньшей трубы. Закрепляется так, чтобы не допускать перегрева креплений, для этого необходимо отступить достаточное расстояние. Базальтовый утеплитель укладывают со 2 колена.

Первый сегмент дымоотвода делается из фрагмента меньшей трубы.

Правила техники безопасности

Не стоит забывать, что дымоход – источник опасности. Располагают газоход подальше от кабеля, газовой трубы. Нежелателен контакт с другими инженерными коммуникациями. Максимальная длина отдельных фрагментов – 1 метр

Важно соблюдать строительные нормы и правила

Располагают газоход подальше от кабеля, газовой трубы.

Проход через перекрытия

Перекрытия проходят с использованием так называемой разделки. В месте соприкосновения дымохода к конструкции дома необходимо установить специальное звено. Зачастую это короб с отверстием или проходной патрубок.

Размер разделки делают на 7 см больше толщины перекрытия. Ее основная задача — защитить деревянные и, следовательно, легковоспламеняемые конструкции от возгорания (детальнее: «Проход дымохода через деревянное перекрытие»). При этом разделку не нужно жестко соединять с конструкцией дома. Трубу в патрубке подбирают такой, чтобы она не имела стыков.

В перекрытии предварительно подготавливают отверстие под дымоход. Разметку удобно наносить маркером, при этом рекомендуется перепроверить несколько раз нанесенные размеры. Если труба в перекрытии размещена правильно, а параметры патрубка и нанесенной разметки точно соответствуют друг другу, то можно приступать к прорезанию отверстия.

Установка сэндвич-труб своими руками

Монтаж дымохода должен проходить по всем правилам, только тогда его эксплуатация будет долговечной и безопасной.

Основные правила по установке сэндвич-труб

Соблюдать необходимо следующие рекомендации специалистов:

1. Для обеспечения необходимой тяги общую длину канала следует делать не менее 5 метров.
2. Для герметизации стычных швов своими руками следует использовать материалы, рабочая температура которых не менее 1000 градусов.
3. Если высота дымохода будет от полутора и более метров, то нужно установить опорную мачту и использовать для прикрепления к ней хомуты-растяжки.
4. Над плоской кровлей труба должна возвышаться на 0,5 м.
5. Через каждые два метра дымоход должен усиливаться с помощью стеновых кронштейнов.
6. Участки стыковки труб с различными элементами в виде отводов и тройников укрепляются хомутами.
7. Идущий от печи участок конструкции не изолируется.
8. Перекрытия, балки, стены в местах, где по ним будет прокладываться труба, изолируются. При этом между поверхностями и дымоходом должен остаться зазор.
9. Для тройника устанавливается опорная площадка или консоль.
10. Верх конструкции защищается дефлектом, оголовком.

Чтобы обогрев был эффективным, большая часть дымохода должна находиться внутри помещения. Это позволит уменьшить разницу температур.

Сборка и монтаж дымохода из сэндвич-трубы внутри дома

Этапы монтажа:

1. На дымоходное отверстие печи устанавливается муфта, к которой крепится горизонтальный отрезок трубы или тройник. Элемент подбирается в зависимости от того, как будет проходить дальше дымоход.
2. Нижняя часть тройника закрывается заглушкой. При необходимости удаления сажи через определенный промежуток времени заглушка снимается.
3. Для прохода конструкции из сэндвич-трубы через потолок в нем проделывается отверстие. На вертикальную часть системы устанавливается патрубок-переходник. Со стороны улицы или чердака труба опускается в подготовленный проем и стыкуется с нижними модулями.
4. Зазор между перекрытием и дымоходом изолируется огнестойкими материалами. Необходимо знать, что запрещается стыковка элементов в местах, где они проходят через перекрытие.
5. На плоской крыше для предотвращения затекания влаги при таянии снега или дожде используется квадратный лист из оцинкованного материала. Его необходимо завести под покрытие и обработать края герметичными материалами.
6. На наклонных кровлях устанавливается бездекильная крыза — специальный проходной узел. Этот элемент из пластика изготавливается под определенный угол наклона. Существуют выполненные из эластичных материалов универсальные изделия. Они подходят для крыш с любым наклоном.
7. На верхнюю часть конструкции следует установить зонт-оголовок. Его роль заключается в защите трубы от осадков и мелкого мусора.

Монтаж дымохода из сэндвич-трубы своими руками закончен. Теперь можно приступить к маскировке оставшегося после проведения системы неприглядного вида. Например, отштукатурить и закрасить потолок.

Как правильно установить сэндвич-трубу снаружи дома?

Сборка и монтаж дымохода через стену своими руками производится в случае, если из-за конструктивных особенностей крыши в ней невозможно проделать отверстия. Кроме этого, такая установка сэкономит внутреннее пространство помещения.

Этапы работ:

1. На стартовую муфту устанавливается горизонтальный отрезок трубы. Если это будет необходимо, то для дальнейшего монтажа используется колено с углом поворота.
2. В стене, через которую будет проходить дымоход, вырезается техническое отверстие. Через него выводится очередной элемент конструкции. Зазоры заполняются теплоизоляционным материалом.
3. На выведенный наружу конец трубы надевается тройник, в нижней части которого должна быть глухая заглушка. Для надежности системы устанавливается опорная консоль.
4. На наружные поверхности стен с шагом в 1,5–2 метра крепятся кронштейны. Выбор крепежных элементов и способ монтажа полностью зависит от того, из какого материала построен дом.
5. Наращивая конструкцию, необходимо надевать кольца-обручи. Они являются частью кронштейна.
6. Если труба над крышей буде возвышаться больше, чем на полтора метра, то для стабильности и усиления дымохода из сэндвич-трубы устанавливается крепеж-растяжка.
7. К последнему элементу дымоходной системы крепится оголовок.

Что представляет собой сэндвич-дымоход

По-другому конструкции этого типа называют также модульными дымоходами. Использоваться такие трубы могут при установке котлов и печей как для отопления жилых домов, так и бань. Собираются дымоходы этой разновидности путем вставки друг в друга отдельных частей методами «по конденсату» или «по дыму».

Изготавливаться элементы сэндвич-труб могут из нержавеющей или оцинкованной стали. Первый вид конструкций владельцами загородных домов используется чаще всего. Оцинкованные дымоходы, поскольку цинк способен выгорать при высоких температурах, применяются в основном только при установке газовых котлов или бойлеров.

Свое оригинальное название трубы этого типа получили за многослойность. При сборке таких конструкций на заводе на основную дымоотводящую трубу надевают еще одну, выполняющую роль защитного кожуха. Между вставленными друг в друга трубами при этом монтируется еще и минеральная вата.

Основным преимуществами сэндвич-дымоходов, в сравнение с обычными одностенными конструкциями, считается то, что внутри них в процессе эксплуатации не образуется конденсата. В таких дымоходах никогда не скапливаются кислоты и не откладывается сажа. Соответственно, и срок службы у отводящих отработанные газы конструкций этого типа довольно-таки большой.

Расположение дымоотвода

Дымоходная конструкция располагается в разных местах крыши. Чаще трубы пускают сквозь кровельный конек. В этом случае проще гидроизолировать стыки дымоотвода и крыши. Область установки не позволяет снегу скапливаться на верхней части конструкции. Дождевая вода тоже не накапливается, поскольку стекает по стенкам. Все эти факторы свидетельствуют о том, что влага не наносит вреда герметизации и потолочно-кровельная поверхность остается сухой при любых погодных условиях.

Другой вариант размещения дымохода задействует область, находящуюся ниже конька крыши. В этом случае усиленная гидроизоляция не требуется. Для защиты устанавливается защитный кожух. Он опускается ниже дымоходной конструкции на 70–80 см. В сравнении с размерами основаниями трубы кожух делается на 30–40 см шире с каждой стороны. Таким способом могут заделываться стыки по периметру трубы, что предотвратит попадание воды под кровельное покрытие и потолок в парилке останется сухим.

Если дымоотводная система выводится в центре, нижней части ската крыши, нужна надежная изоляция от влаги. В месте соединения дымохода с кровлей, может просачиваться влага, особенно в дождливую погоду. Вся жидкая масса стекает с конька и возникает риск протекания сквозь плохо герметизированные отверстия. Для защиты устанавливается дополнительная конструкция с коньком, скатами и двумя желобами на стыках с главной кровлей.

Частые ошибки и проблемы при установке дымоходов

Разберем наиболее частые проблемы, возникающие после монтажа. К слову, некоторые из них возникают не только при самостоятельной установке дымохода, но и у опытных мастеров.

• Опрокидывание тяги. Это явление, при котором дымовые газы попадают обратно в топку, а через нее и в помещение. Причин возникновения проблемы может быть две: неправильно выбранная высота трубы или сильный ветер. И в первом и во втором случае может помочь установка дефлектора. Это простейшее устройство устанавливается на верхнем конце дымохода и создает дополнительное разряжение. Если установка дефлектора не помогла, придется удлинять трубу.
• Разбалтывание труб дымоходов. Эта проблема особенно часто встречается при самостоятельном монтаже. Как уже говорилось ранее, любой дымоход нуждается, как минимум, в 2 кронштейнах. Но некоторые мастера считают, что одного в помещении вполне достаточно, ведь труба малых размеров. Это ведет к разбалтыванию внешней части дымохода, что чревато порчей всего дымохода. Решение проблемы очевидно: установить дополнительный кронштейн.
• Конденсат на дымоходе и ближайших поверхностях. Эта проблема особенно актуальна для участка дымохода в чердачном пространстве, где появление дополнительной влаги грозит порчей кровли. Для того, чтобы решить этот вопрос достаточно устроить дополнительную теплоизоляции.

Ничего мистического в монтаже дымохода нет. При желании можно сэкономить значительные средства, сделав все расходники самостоятельно. Главное делать все качественно и соблюдать четкую последовательность действий.

Как чистить?

Любой прибор требует хорошего отношения и ухода, то же самое касается и дымохода из нержавеющей стали. Именно для того, чтобы можно было чистить устройство, в нижней его части устанавливают небольшую дверцу или так называемый стакан. Этот элемент можно будет снять и осуществить чистку внутренней поверхности труб. Читайте обзор видов дымохода для камина.

Грязь в системе – это образование пространства с высоким уровнем шероховатости, а это оказывает непосредственное влияние на функциональность устройства и на работу всей системы.

Еще для комфортного ухода за дымоходом из нержавеющей стали специально устанавливают зольник. В нем будут собираться твердые элементы сгорания.

На снимке монтаж дымохода из нержавейки.

Хомут для растяжки

Хомут под растяжки для дымохода — это зажим с тремя точками для крепления жестких кабелей (витков), отделенных друг от друга на 120 градусов.

Для надежной фиксации важно, чтобы гибкий трос был закреплен в трех направлениях. Хомут под растяжки используется, чтобы зафиксировать трубу дымохода, поднимающейся над крышей, больше чем на 1,2 метра, или в том случае если, система проходит по внешней стене здания не зависимо от высоты

Хомут под растяжки используется, чтобы зафиксировать трубу дымохода, поднимающейся над крышей, больше чем на 1,2 метра, или в том случае если, система проходит по внешней стене здания не зависимо от высоты.

С каждым дальнейшим метром, необходимо дополнить еще одним хомутом под растяжки, не больше трех. Предельно допустимый уровень дымохода над крышей, прикрепленного с поддержкою растяжек, не должен превышать 3,5 метра. Разрешено использовать растяжки из трех стальных прутков или профилей.

Примерная цена

Стоимость кронштейнов зависит от типоразмеров устройств, материала изготовления, металлоемкости и отделки поверхности изделий.

Цены на стеновые крепления отечественного производства из черного металла начинаются от 260, а на изделия из нержавеющей стали – от 360 рублей, и доходят до 750 рублей за крепежи крупных размеров.

Телескопические устройства стоят дороже: из черного металла – от 450 рублей и выше, из нержавейки – от 1000 рублей.

Импортные модели стартуют от 750 рублей. Изделия, отделанные специальными полимерными покрытиями, обойдутся от 2,5 тысячи до 4,5 тысяч рублей.

Виды

В зависимости от конструкции различают следующие виды кронштейнов для дымоходов:

Стартовые

Это самый прочный и мощный вид – на него опирается весь дымоход. Обычно его выполняют из двух консольных треугольников из прочного металлического профиля толщиной стенок 1-3 мм. Со стороны стены и со стороны улицы они соединены перемычками, придающими дополнительную жесткость конструкции. Сверху крепится опорная площадка с вырезом под ревизию с краном для слива конденсата. Иногда вместо площадки используют еще одну перемычку, и нижняя кромка трубы опирается на квадратный контур.

Опорный кронштейн для дымохода

Стеновые (настенные)

это более легкие конструкции, они не несут весовой нагрузки, их функция ограничивается тем, чтобы зафиксировать вертикальное положение трубы. Представляют собой разъемное кольцо и легкую консольную конструкцию, соединяющую хомут и панель стенового крепления.

Изготавливаются посредством штамповки и сварки из нержавеющей стали, оцинкованного или окрашенного черного металла.

При небольшом расстоянии от стены (до 100 мм) для соединения кольца с креплением может использоваться металлическая пластина, расположенная перпендикулярно стене. Она часть разъемного кольца приваривается к полукруглому вырезу в этой пластине, а другой конец пластины загибается и крепится к стене.

При большом расстоянии кольцо крепится к пластине двумя консолями из металлопрофиля.

Стеновой кронштейн для дымохода

Телескопические

В таких конструкциях можно изменить расстояние от кольца до стены- одна трубка квадратного профиля может перемещаться внутри другой. Такие кронштейны очень удобны для монтажа дымохода на стену из цельных бревен и на другие неровные поверхности. После точкой подгонки вылета трубки фиксируются болтом с гайкой. Телескопическое крепление для трубы менее надежно, чем цельносварное, поэтому их приходится делать из профиля большего сечения.

Телескопическое крепление для трубы

На шпильках

Облегченное бюджетной крепление. Для него используется стандартный хомут для трубопроводов, приваренный к резьбовой шпильке. Шпилька заворачивается в деревянную стену или в дюбель. Из-за единственной точки крепления к стене снижена жесткость и способность противостоять ветровым нагрузкам.

Кронштейн на шпильках

Консольные

В этом варианте крепления не используются обжимные кольца или хомуты, дымоход крепится к паре консольных направляющих. При таком способе фиксации снижена способность противостоять боковым ветровым нагрузкам. Рекомендуются для бюджетного стартового крепления внутридомовых дымоходов. крепления.

Консольный кронштейн для дымохода

Выбор конструкции проводки дымохода

Для вывода системы дымоотведения из парилки сквозь крышу используют кровельную разделку, фартук. На выбор конструкции прохода дымохода влияет несколько факторов:

1. Материал дымоотводной трубы. Чаще используют кирпич с огнеупорными свойствами, керамику, асбестоцемент, металл.
2. Наличие внешней отделки дымохода. Конструкции могут быть оштукатурены или обложены кирпичом.
3. Вид кровельного покрытия.

Для прохождения трубы через крышу устанавливают защитный короб. Зона примыкания разделяется с кровельной поверхностью:

1. Ногами-стропами. Устанавливаются по боковым сторонам трубы.
2. Балками, размещенными поперечно. Крепятся с верхней и нижней части дымохода, на толщину стропил.

Чтобы защитить утеплитель крыши, место перехода покрывают дополнительными слоями паро- и гидроизоляции. В местах их примыкания к защитному коробу нужно обеспечить герметичное уплотнение с помощью специальной ленты.

Осуществляя вывод дымохода сквозь кровлю, следует обеспечить качественную заделку трубы и места соприкосновения с крышей. Проход через черепицу (керамическую, цементно-песчаную) защищается от попадания дождевой воды и снега эластичной лентой, в основе которой лежит свинец, алюминий. С другой стороны — клейкий состав. Заменить ленту можно разделкой из металлического листа.

Основные узлы конструкции и принцип действия

Дымоход – сооружение, служащее для устранения отработанных газов после сгорания топлива наружу. Расположена она вертикально, а внутри имеет полость. Сооружение выполняет такие задачи:

• выведение ядовитых газов на улицу (они опасны для человека);
• устранение частиц сажи, оседающих на мебели, попадать в организм;
• удаление водяного пара;
• предупреждение возникновения пожара.

Перед тем как вывести дымоход через стену, следует рассмотреть принцип его действия. Он заключается в физических свойствах газов: при нагреве их плотность становится меньше, они становятся легче и поднимаются вверх. В результате в топке воздух становится реже и в неё поступает свежий кислород. Хорошая тяга обеспечивает постоянное горение.

Все дымоходные конструкции имеют такие составные части: горизонтальный участок (от котла до стены), вертикальный короб, задвижки и ревизионных люков (они требуются для периодической очистки стенок от сажи). Вверху дымохода на трубу надевается колпак, чтобы атмосферные осадки не проникали внутрь.

Составляющие элементы дымоходаИсточник dymoxody.ru

Монтаж сэндвич-дымохода из керамики

Основная сложность монтажа керамических сэндвич-дымоходов – это обустройство надежного фундамента, а также сборка внешней оболочки. Для оболочки дымоходов используют блоки из вспененного керамзитобетона – они легкие, прочные и не боятся влаги. Керамические трубы тяжелее металлических, поэтому монтаж лучше проводить бригадой из двух-трех человек.

Дымоход сэндвич из керамики: последовательность монтажа

1. Проверяют наличие и комплектность всех элементов дымохода в соответствии с проектом: труб, блоков, утеплителя, доборных элементов.

Керамические трубы и бетонные блоки для сэндвич-дымохода

Утеплитель — базальтовая вата

Доборные элементы, шаблоны и оголовок

2. Выравнивают фундамент с помощью песчано-цементного раствора и выжидают несколько дней для набора им прочности. Поверх стяжки укладывают два-три слоя рубероида – гидроизоляция не позволит влаге из грунта проникать в стенки дымохода.

Фундамент необходимо выровнять

3. Первым устанавливают блок основания. Это очень ответственный этап – любое отклонение от вертикали этого блока приведет к сильному перекосу всего дымохода, поэтому на данном этапе нужно обязательно использовать уровень.

Примерка и выравнивание первого блока

4. После примерки и выравнивания блок ставят на рубероид на тот же цементно-песчаный раствор и окончательно выравнивают.

Установка первого блока на раствор

5. Для большей устойчивости внутрь блока укладывают булыжники, щебень или битый кирпич и заливают цементно-песчаным раствором или бетоном.

Блок-основание наполняют камнями и бетоном

6. Все следующие блоки скрепляют между собой с использованием специального раствора, устойчивого к высоким температурам – его приобретают вместе с комплектом дымохода. Раствор наносят по металлическому шаблону шпателем.

Жаропрочный раствор наносят на блок по шаблону

7. Для установки некоторых элементов – тройников, ревизий – в блоках необходимо сделать выпил. Его выполняют болгаркой с диском с алмазным напылением по готовому шаблону, входящему в комплект.

Выпилы в блоках делают болгаркой с алмазным кругом

8. Первый элемент трубы – конденсатосборник с отводом, его устанавливают в блок с выпиленным отверстием для вентиляционной дверки так, чтобы отвод был обращен к выпилу в блоке.

Установка конденсатосборника

Трубку для отвода конденсата выводят в выпил в блоке

9. Вокруг первого элемента трубы укладывают теплоизолятор – маты из базальтовой ваты.

Утеплитель укладывают вокруг керамических труб, заполняя промежутки

10. Следующий элемент трубы ставят на сборник конденсата, соединяя элементы на специальный герметик.

Соединение труб выполняют на жаропрочный герметик

11. Продолжают сборку дымохода. Блоки соединяют с блоками на жаропрочный раствор, трубы – на герметик. При этом не забывают совмещать ревизионные элементы и тройники с выпилами в блоках, а трубы оборачивать теплоизолирующими матами.

Установка трубы с отводом для ревизионной дверки

Дверка для ревизии вполнена из металла и входит в комплект поставки

12. Проход дымохода через перекрытия блоки закрепляют к стропилам или балкам с помощью металлических кронштейнов, увеличивая тем самым устойчивость дымохода.

Проход трубы через перекрытия

13. При выходе дымохода через крышу стараются сделать минимальный зазор между блоком и кровельным покрытием. Устанавливают планки примыкания и зашивают трубу подходящим материалом, в данном случае – профилированным металлом.

Планки примыкания предохраняют трубу от протечек

Трубу можно зашить металлом

14. Чтобы исключить попадание влаги внутрь оболочки дымохода, ее закрывают бетонной плитой с отверстием под саму трубу. Если готовую плиту подобрать не удается, можно выполнить опалубку с армированием и залить ее бетоном толщиной 5-10 см.

Опалубка для бетонной плиты — перекрытия трубы

15. Наверх трубы надевают оголовок в виде конуса, он также входит в комплект поставки.

Оголовок для защиты от осадков

Видео — монтаж керамического дымохода типа «сэндвич»

Правильно смонтированный дымоход не боится ни влаги, ни перегрева, он успешно справляется с задачей отведения дыма от печи, камина или котла. Своевременная чистка и обслуживание дымохода продлит срок его службы, поэтому перед тем, как собрать дымоход сэндвич, тщательно продумайте местоположение всех ревизионных элементов, и эксплуатация вашего дымохода станет удобной и безопасной.
