Дымоход через стену: что это такое? монтаж

Какие декоративные материалы используют для отделки «слабых» участков?

Стариковский керамзит используется в современных проходных устройствах редко, сейчас по большей степени используют различные базальтовые наполнители или различные фиброцементные плиты. Выглядят они, как гипсокартон и хорошо режутся. Это вообще самый лучший материал на данный момент. Фиброцементные плиты имеют много коммерческих названий.

Часто используется кирпич, тут правило простое – кирпич укладывается от трубы на всю длину, и этого, в принципе, достаточно для огнезащиты. Жар в основном снимается кирпичом, но немножко фиброцементной плиты по периметру все равно не помешает.

Отлично подходит керамогранитная плитка, потому что она выдерживает температуру до 1500 градусов, и ее можно использовать для декоративной отделки вместе с огнезащитой. Можно положить ее аналог – это очень стойкая специальная жаропрочная плитка с названием терракот. Отличная плитка, которая используется для термозащиты и одновременно для оформления помещения, как на полу возле печки, так и на стене в месте вывода дымохода.

Параметры

Сэдвич дымоходы хороши тем, что имеют модульную структуру, что позволяет собрать любую конфигурацию, с любыми параметрами. Перед тем как отправиться в магазин, необходимо знать требуемый диаметр дымохода, высоту трубы и те дополнительные элементы, которые понадобятся.

Диаметр дымохода

Если котла пока нет, но вы знаете его мощность, можно выбрать дымоход ориентируясь на эти данные:

• мощность котла до 3,5 кВт — внутренний диаметр сэндвича — 80 мм;
• от 3,5 кВт до 5,2 кВт — не менее 95 мм;
• более 5,2 кВт — 110 мм и больше.

Статья по теме: Как сшить шторы плиссе своими руками?

Но лучше купить (или хотя-бы выбрать) котел, а потом уже определяться с дымоходом, потому что многие производители страхуются, делая выходные патрубки шире — для улучшения тяги.

Монтаж сэндвич-дымохода начинается с определения диаметра

Высота трубы

Высота дымохода над поверхностью кровли зависит от месте его вывода, но при этом его минимальная высота должна составлять 5 м. То есть, если высота дома небольшая, трубу в любом случае выводите на высоту 5 метров. Если высота дома выше 5 м, то труба должна возвышаться над кровельным материалом на следующую высоту:

• Должна возвышаться над коньком на 50 см, если выходит на расстоянии менее 150 см от него.
• Если расстояние от конька до трубы более 300 см, то труба может быть ниже уровня конька, но угол должен быть не более 10° (смотрите рисунок).
• Если дымоход выходит на расстоянии от 150 до 300 см от конька, его высота может быть на одном уровне с коньковым элементом или выше.

При таких условиях обеспечивается нормальная тяга. Дым будет нормально уходить независимо от погодных условий. Чтобы предотвратить попадание в дымоход листвы, ставят специальные зонты, флюгарки, а в ветреных местах — дефлекторы, которые еще улучшают тягу.

Высота трубы сэндвич-дымохода

Если вывести на такую высоту трубу не получается, ставят дымосос — получается принудительная тяга. Вентилятор нужен будет не все время, но в некоторых условиях, когда естественной тяги недостаточно, принудительная вытяжка спасает положение.

https://youtube.com/watch?v=uycsrfhOCnU

Основные разновидности дымоходов

Требования к современным устройствам отвода продуктов горения:

• Высокая герметичность. Система не должна пропускать дым внутрь помещения, а в полном количестве выводить его наружу.
• Качественная изоляция. Горячий дым становится основной причиной возгорания деревянных перегородок, балок и некоторой кровли.
• Теплопроводность. Нагретый дымоход становится источником тепла в помещении, что особенно ценится в холодные периоды года.

Все нижеприведённые разновидности систем отвода дыма в определённой мере соответствуют данным требованиям.

1. Кирпичный. Система, смонтированная из красного кирпича, обладала высокой функциональностью во времена использования газа или жидкого топлива. Дрова, топливные брикеты дают дым более низкий температуры, поэтому кирпичные дымоходы постепенно утратили свою популярность. С современным твердотопливным котлом такая система не успевает быстро прогреваться.
2. Керамический. Универсальный материал, созданный специально для эксплуатации в условиях повышенных температур. Несколько слоёв гладкой керамики обеспечат качественную тягу. Керамика также выдерживает высокие механические нагрузки, а её срок эксплуатации в среднем составляет 100 лет.
3. Системы из нержавеющего металла. Обладают долговечностью и препятствуют осаждению смолы и копоти на внутренних стенках. Нержавейка часто используется при монтаже дымоходов из способности к быстрому нагреву. Соответственно, меньший расход топлива, необходимого на нагрев.
4. Сэндвич-труба. Уникальна из-за своей конструкции, которая снижает время монтажа дымовой трубы, например, для котельной или в бане. Сэндвич-труба состоит из трёх основных элементов: внутреннего, внешнего и утеплителя. Все соединения таких элементов выполняются только с применением дорогостоящей аргоновой сварки. В качестве металла при изготовлении сэндвич-труб применяют как оцинкованное полотно, так и листы из нержавеющей стали.
5. Чугунный. В современном строительстве чугун используется не часто, из-за таких своих недостатков как медленный прогрев, склонность к быстрому накоплению копоти и смолы. Чугунные конструкции необходимо часто прочищать, иначе система быстро теряет свой КПД.

Обязательные правила

Сделать все необходимо так, чтобы не получить дальнейших проблем с контролирующими организациями, а также чувствовать себя в полной безопасности, а для этого стоит изучить обязательные нормы и правила по устройству и эксплуатации дымоходов отопительных приборов. Особенно это касается кирпичных печей и каминов.

Наглядная схема основных правил устройства дымохода

Печь должна иметь собственный фундамент

Это условие важно потому, что это сооружение не должно зависеть от других оснований дома. В случае усадки или других непредвиденных движений почвы, перекос общего фундамента может повлечь за собой нарушение кладки не только печи, но и дымохода

Появление, казалось бы, незначительных и незаметных трещин может представлять серьезную угрозу для здоровья жильцов.
Поддувальное отверстие должно находиться на высоте не менее десяти сантиметров от пола, так как оно должно обеспечивать достаточный приток кислорода, тем самым обеспечивая нормальное горение топлива и тягу в дымоходе.
В целях пожаробезопасности, печь должна находиться не менее, чем в 25-ти сантиметрах стен здания, выполненных из возгорающихся материалов. А лучшим вариантом будет еще и изолировать стены жаростойкими материалами.
При устройстве внутренней конструкции печи, где собственно и начинается дымоход с дымоотводящими каналами, необходимо строго соблюдать схему кладки рядов. Перекрывание хотя бы одного из отверстий каналов, может грозить задымлением дома со всеми вытекающими последствиями.
Сам корпус печи должен быть высотой ниже потолка на 35—40 сантиметров. Далее начинается дымоходная труба.
Очень важно устроить правильную разделку прохода дымохода через чердачное перекрытие. Выступы из кирпича должны иметь ступеньки высотой по семь сантиметров до входа в перекрытие и после выхода разделки на чердаке.
Если чердачное перекрытие утепляется горючими утеплителями, сверху на них нужно обязательно уложить песчаный слой не менее пяти — семи сантиметров.
При противопожарной разделке на чердаке расстояние от внутренней стенки дымохода до горючих материалов должно составлять не менее 50 см. Для этого и выкладывается юбка дымохода, которая находится непосредственно в чердачном перекрытии.
Толщина стенки трубы кирпичного дымохода должна составлять 12—15 сантиметров.
Если труба выходит на крышу на расстоянии более трех метров от конька по горизонтали, высота ее должна составлять по уклону от горизонта не более 10 градусов. Если труба расположена на меньшем расстоянии, она должна подниматься над коньком не менее, чем на полметра.
Эти правила предусмотрены службами по пожаробезопасности и должны неукоснительно соблюдаться.

Где лучше размещать выход дымохода ?

Лучше всего, если уличный дымоход будет проходить через стену со стороны фронтона. Если же это невозможно, и гильза будет выходить со стороны кровельного ската, придется сооружать еще и опорную стойку, если кровельный свес больше 40 сантиметров. Если же свес небольшой, то трубу можно пропустить прямо через него. При надлежащей огнезащите, особенно, если строится дымоход через стену в деревянном доме, он послужит дополнительным фиксатором.

Очень важно правильное крепление к стене дымоходных труб со стороны улицы. Существует два варианта такого крепления:

• В первом варианте хомуты, обхватив трубу, с двух сторон жестко крепятся к стене.
• Второй вариант — это стандартный хомут, который затягивается, а потом крепится к стене на анкерную шпильку. Третий элемент крепления — это нижняя консоль, которая подхватывает трубу и не позволяет ей рухнуть вниз. Эта консоль имеет вид 3-угольных металлических подпорок, одна сторона которых привинчена к стене, а на вторую сторону опирается дымоход, причем так, чтобы опоры не мешали открывать дверку для прочистки. Таких опор нужно две. Вариант со шпильками традиционно считается более бюджетным.

Плюсы и минусы установки внешнего дымохода

Дымоход, расположенный в стене, конечно же, более привычен нашему взгляду и не привлекает к себе внимания окружающих. Но при этом он имеет и свои недостатки, которые с лихвой перекрывает наружная вытяжка.

1. Установка приставного наружного дымохода значительно повышает пожаробезопасность помещения. Ведь всем известно, что со временем в трубе накапливаются отложения сажи, которые при высоком нагреве могут вспыхнуть не хуже бензина. При этом во время её горения возникают температуры, выдержать которые способна только керамика. Потому внешний дымоход наиболее безопасен в этом плане.
2. Минимизация вероятного задымления. При правильном устройстве дымохода данного образца часть его выводящего канала, находящаяся внутри помещения, ничтожно мала, а потому и вероятность попадания отработанных газов в помещение стремится к нулю.
3. Возможность обустройства без нарушения кровельного покрытия и монтаж в уже готовом строении (знаю из практики, что «дырявить» крышу хотят не многие).
4. Простое увеличение тяги за счёт свободного выбора высоты трубы.

К определённым недостаткам такой конструкции можно отнести лишь необходимость в правильном выборе крепежа для её надёжной фиксации, вероятность возникновения сильной парусности при подъёме на большую высоту и возможное нарушение общего стиля здания.

Основные разновидности дымоходов

Требования к современным устройствам отвода продуктов горения:

• Высокая герметичность. Система не должна пропускать дым внутрь помещения, а в полном количестве выводить его наружу.
• Качественная изоляция. Горячий дым становится основной причиной возгорания деревянных перегородок, балок и некоторой кровли.
• Теплопроводность. Нагретый дымоход становится источником тепла в помещении, что особенно ценится в холодные периоды года.

Все нижеприведённые разновидности систем отвода дыма в определённой мере соответствуют данным требованиям.

1. Кирпичный. Система, смонтированная из красного кирпича, обладала высокой функциональностью во времена использования газа или жидкого топлива. Дрова, топливные брикеты дают дым более низкий температуры, поэтому кирпичные дымоходы постепенно утратили свою популярность. С современным твердотопливным котлом такая система не успевает быстро прогреваться.
2. Керамический. Универсальный материал, созданный специально для эксплуатации в условиях повышенных температур. Несколько слоёв гладкой керамики обеспечат качественную тягу. Керамика также выдерживает высокие механические нагрузки, а её срок эксплуатации в среднем составляет 100 лет.
3. Системы из нержавеющего металла. Обладают долговечностью и препятствуют осаждению смолы и копоти на внутренних стенках. Нержавейка часто используется при монтаже дымоходов из способности к быстрому нагреву. Соответственно, меньший расход топлива, необходимого на нагрев.
4. Сэндвич-труба. Уникальна из-за своей конструкции, которая снижает время монтажа дымовой трубы, например, для котельной или в бане. Сэндвич-труба состоит из трёх основных элементов: внутреннего, внешнего и утеплителя. Все соединения таких элементов выполняются только с применением дорогостоящей аргоновой сварки. В качестве металла при изготовлении сэндвич-труб применяют как оцинкованное полотно, так и листы из нержавеющей стали.
5. Чугунный. В современном строительстве чугун используется не часто, из-за таких своих недостатков как медленный прогрев, склонность к быстрому накоплению копоти и смолы. Чугунные конструкции необходимо часто прочищать, иначе система быстро теряет свой КПД.

Преимущества

Возводить кирпичную конструкцию сложно, намного удобнее сделать это через стену. Основные преимущества дымоотведения через стену:

• дымоотвод не проходит через все помещение, как при установке кирпичной конструкции, а выходит прямо на улицу;
• есть возможность сделать монтаж в построенном доме или во время замены систем теплоснабжения;
• высокая степень герметичности;
• если здание двухэтажное, а котел установлен на первом этаже, то нет необходимости делать отверстия в проемах между этажами;
• кровля остается цельной;
• легкий монтаж, простота в уходе.

Чтобы избежать задымления, которое возникает вследствие плохой тяги, трубу выбирают с большим сечением.

Схемы установки сэндвич-дымохода

Существует два варианта монтажа вертикального канала:

• внутренний, когда труба проходит через потолок и крышу;
• внешний, подразумевающий вывод сэндвич-системы через стену.

Когда конструкция расположена внутри помещения, она меньше всего подвергается внешним воздействиям, потому в ней практически не образуется конденсата. Подобная система подходит для печи в бане. На трубу можно установить бак, в котором будет подогреваться вода. Схема такого устройства показана на рисунке ниже. Для монтажа каменной печи можно установить сетчатую секцию.

Какая бы конструкция ни была, между отопительным устройством и дымоходом обязательно монтируется промежуточная секция без термоизолирующего слоя. Она оборудуется специальной заслонкой, так называемым шибером, чтобы можно было регулировать отвод тепла, поступающего в дымоход. Этот момент очень важен для печей, установленных в бане.

К недостаткам такого устройства относятся высокая трудоемкость и сложность прокладки трубопровода.

Намного проще монтировать дымоход по наружной стене. В этом случае в несущей конструкции делается только одно отверстие.

Крепление деталей осуществляется с помощью кронштейнов и специальных опорных площадок. Такой дымоход не «съедает» пространство в помещении. Риск возгорания или отравления угарным газом сводится к минимуму.

Главным недостатком прокладки наружного дымохода считается сильное воздействие на него внешних условий. Скачки температуры и атмосферные явления становятся причиной образования конденсата в больших масштабах. Этот момент нужно обязательно учитывать при строительстве вертикального канала.

Что такое сэндвич-труба

Сэндвич-труба – это специальный дымовой канал, выполненный в виде двух соединенных между собой металлических труб с разным диаметром. При этом меньшее изделие находится внутри большего, а свободное пространство между ними с помощью высокого давления заполняется специальным огнеупорным материалом – термоустойчивым базальтовым волокном.

Сам дымоход можно представить в виде конструктора, который собирается из специальных элементов: тройников, хомутов и отводов.

Простота сборки обеспечивается за счет продуманных деталей конструкции. Каждое изделие имеет разные размеры резьбы с двух сторон, благодаря чему элементы собираются по принципу раструбов в канализационных трубах. Такое соединение обеспечивает изделиям герметичность. Для дополнительного укрепления отрезков используются хомуты.

Как выбрать

При выборе сэндвич труб необходимо обратить внимание на следующее:

• Качество стали, из которой выполнено изделие. Оно влияет на такие показатели как жаростойкость и срок службы.
• Теплоизоляционный материал и плотность его наполнения: Он должен выдерживать температуру нагрева не менее 700 °C.
• Качество сварных швов. Для печей (котлов) на твердом топливе отдавайте предпочтение изделиям с лазерной сваркой — она обеспечивает необходимую герметичность труб. Если шов «катанный» — это трубы под дымоходы газовых котлов.

Внутренний слой сэндвич трубы чаще всего изготавливается из нержавеющей стали, так как он «принимает» на себя самые высокие температуры и на него воздействует конденсат. Если внутренняя труба изготовлена из оцинкованного металла, ее можно использовать для отведения продуктов горения газовых котлов.

Для твердотопливных, а тем более банных  использовать нежелательно. В принципе можно, но очень скоро придется менять весь дымоход. Внешний контур может быть из разных материалов — оцинкованной стали, нержавейки, меди, полиэстера, латуни и т.д. И снова-таки для печей, работающих не твердом топливе, лучше использовать нержавейку, допустима еще оцинковка. Другие материалы применяются для дымоходов более низкотемпературных или для устройства системы вентиляции.

Лучшей маркой нержавеющей стали для изготовления внутренних труб является 316 Ti, 321 и 310S – это универсальные марки нержавейки. Сэндвичи, изготовленные из них, способны выдерживать температуру 850°C, а последняя — более 1000°C, имеют высокую термостойкость, пластичность и долговечность. Такие элементы и желательны в дымоходах банных печей и для печей отопления, работающих на дровах или угле.

Сэндвич дымоходы собираются из модульных элементов различной конфигурации

Для дымохода от банной печи предпочтительнее вариант —  обе трубы из нержавеющей стали, но наружный кожух совсем не обязательно брать из нержавейки. Основное – внутренняя труба. Толщина стенки в сэндвичах из нержавейки может быть от 0,5 до 1,0 мм. Для банной печи подходят или с толщиной 1 мм (это из нержавейки, которая магнитится) или 0,8мм (это — если не магнитится). Стенки 0,5мм в баню не берем – это сэндвичи для газовых котлов. В банях они прогорают очень быстро.

Говоря о диаметре дымохода, имеют в виду сечение внутренней трубы. Они также различные, но наиболее распространены при строительстве бани трубы 115х200, 120х200, 140х200, 150х220 (диаметр внутренней и внешней трубы в мм). Стандартная длина модуля 0,5 м — 1 м.  Внутренний размер выбираете по диаметру выхода дымового канала на печке, а наружный зависит от толщины теплоизоляции.

Толщина слоя утеплителя составляет от 25 до 60 мм. Понятно, что чем больше, тем лучше. Для банных печей в качестве теплоизоляции должна быть использована базальтовая вата. Именно базальтовая. Стекловату (это тоже минеральная вата) брать нельзя: она выдерживает до 350оС. При более высоких температурах спекается и теряет свои свойства. В дымоходах же от банных печей температуры часто бывают выше и 500-600оС (зависит от типа топки и интенсивности горения) — не редкость.

Для определения длины дымохода нужно учесть следующие правила:

Высота дымохода зависит от места выхода его через кровлю

• дымоотводящий канал должен быть длиной 5 метров и более, если меньше — необходимо подключить электрический дымосос;
• над плоской крышей труба должна возвышаться не менее чем на 50 см;
• при расположении трубы менее 1,5 метра от конька, высоту ее следует принять на 500 мм выше конька;
• при размещении дымохода на расстоянии от конька 1,5–3 м, ее можно устанавливать в уровень с верхней границей крыши, а если больше 3 метров — ниже ее уровня с уклоном не более чем на 10 градусов;
• если рядом расположены или примыкают постройки выше бани, необходимо вывести трубу выше этих пристроек.

Соблюдение этих правил поможет вам безошибочно определить длину дымохода. Теперь разберемся подробнее с особенностями его установки.

Монтаж

А теперь поговорим непосредственно о самом монтаже, который легко можно сделать своими руками. Прежде чем начинать процедуру устройства приставного дымохода нужно тщательно выбрать местоположение топки (если Вы обустраиваете новый котёл), чтобы вывод трубы не был слишком близок к внутренним коммуникациям и проводам. Это является одним из основных правил пожарной безопасности

Также стоит обратить внимание на длину горизонтального участка, который не должен нарушать предусмотренные для каждой отдельной печи нормы, и при этом не ухудшать тягу

На следующем этапе необходимо подготовить в стене отверстие соответствующего размера. При этом обязательно необходимо учитывать не только диаметр трубы, но и наличие огнеупорного изоляционного материала. Также не стоит забывать и о том, каким образом будет осуществлен отвод трубы от Вашей печки.

Если Вы планируете установить его горизонтально (что, естественно, проще), то и дальнейшее сооружение конструкции будет похоже на творчество с детским конструктором «Лего». Обустройство же дымохода под углом привносит определенные трудности, хотя и имеет свои плюсы (в частности, даёт возможность обойти некоторые сложности в размещении топки).

Ну а теперь перейдём к наиболее важному моменту. Выбор основных материалов

Естественно, для прохода дымохода через стену Вам понадобятся (как минимум) прямой участок трубы, организующий вывод дыма из топки через стену, тройник (для соединения вывода с вертикальной трубой), опорная конструкция, крепёжные элементы, ну и сама труба (о выборе которой напишу пару слов ниже).

Сразу же обращу Ваше внимание на то, что нужно постараться (а по сути, исключить) нахождение стыков трубы в стене и на месте её крепления при помощи хомутов, которые должны располагаться приблизительно через каждые 60-100 см

Сэндвич труба для дымохода. Почему она?

С недавних пор широкое распространение получили многослойные сэндвич — дымоходы. Их конструкция предельно проста. На трубу, выполненную из нержавеющей стали, наносят теплоизоляционный материал, как правило – это минеральная вата, выполненная из базальта. Ее, в свою очередь, закрывают еще одной трубой, которая может быть выполнена из коррозионно-стойкой стали или оцинкованного листа. На конце труб сделаны замки, которые позволяют выполнять монтаж дымохода из сэндвич труб через стены или кровлю без особых сложностей.

Таким образом, домовладелец, как установить дымоотвод, вполне может собрать отводящую газы систему своими силами, не прибегая к дорогостоящим услугам сторонних специалистов. Но, при этом он должен знать, как правильно уложить дымоотвод и еще некоторые правила, которые в будущем обезопасят его жилище от возгорания по причине неправильной сборки или эксплуатации этой конструкции.

Особенности применения стали

Продукты сгорания топлива имеют высокую насыщенность химически агрессивных веществ. Перепад температур, наличие влаги внутри трубы сэндвич создает предпосылки для активации процессов коррозии. Минимизация процессов коррозии устраняется с помощью использования нержавеющей стали. Но, справедливости надо заметить, что использование этого, достаточно дорогого материала не снимает всех проблем, связанных с использованием металла в конструкциях дымоходов.

Сэндвич из нержавеющей стали гарантирует быстрое охлаждение отходов сгорания, особенно это относится к тем участкам дымохода, расположенным на открытых участках. Падение температуры приводит к уменьшению тяги. Ко всему прочему перепад температур приводит к образованию конденсата. Его наличие на поверхности труб создает условия для образования слоев сажи и роста коррозии.

Использование металла на начальных участках отводящей сэндвичной трубы, особенно вблизи от котла или печи приводит к тому, что труба раскаляется до опасных для окружающих температур. Прикосновение к такой трубе чревато получением ожогов, а строительные конструкции находятся под постоянной угрозой возгорания. То есть, устанавливая сэндвич трубы в бане, необходимо принять меры по устранению этой угрозы.

Применение для создания систем по отводу продуктов горения таких труб, позволило решить большинство из обозначенных выше проблем и позволяет выполнять установка дымохода сэндвич своими руками.

В чем преимущества

Почему именно сэндвич-трубы смогли быстро завоевать рынок? Простота конструкции, состоящая из внешней и внутренней трубы, внутри наполненная минеральной ватой для теплоизоляции

Специальные крепления на конце облегчают монтаж, и не важно, через крышу или стену он выполняется. Для производства используется такой надежный материал, как сталь

Если знать все детали, а еще лучше, посмотреть видеоинструкцию, то собрать такую систему своими руками не составит проблем. Но нужно строго придерживаться инструкции монтажа и пожарной безопасности во избежание проблем в будущем.

К плюсам сэндвич-труб можно отнести:

• небольшой вес;

• универсальность применения, что позволяет использовать их с любыми приборами отопления;
• привлекательный внешний вид;
• долговечность и стойкость к разрушительным факторам;
• надежность с точки зрения отсутствия риска возгорания;
• благодаря гладкости внутренней поверхности трубы возможность редко чистить от сажи;
• простота сборки;
• быстро охлаждает дым внутри дымохода;
• подходит и для внутреннего, и для внешнего использования.

Понятно, что нержавеющая сталь, из которой сделана труба, делает цену на него достаточно высокой, и это относительный недостаток. А неправильная установка со временем может стать причиной потери герметичности конструкции. Но если первое окупается длительным сроком эксплуатации, то второе зависит только от того, кто будет заниматься монтажом.

Возможные ошибки

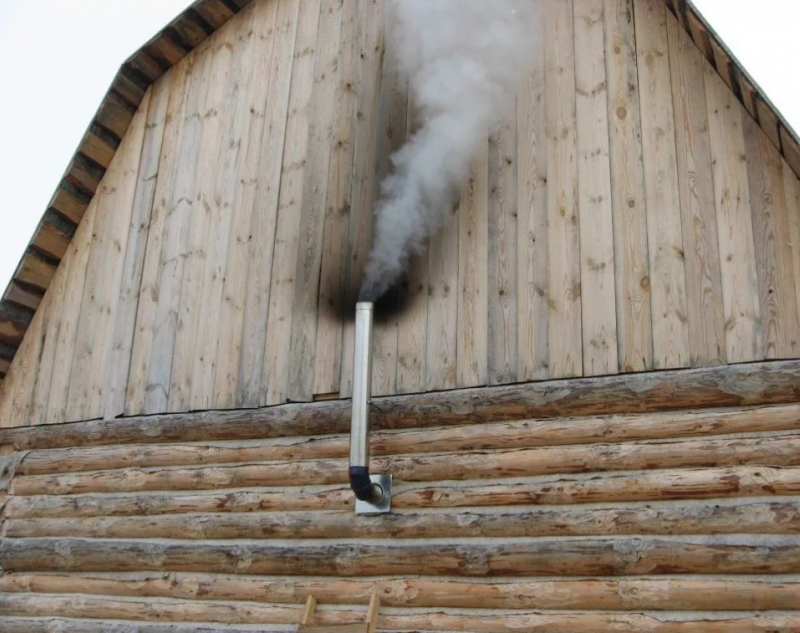

Самые серьезные ошибки при монтаже сэндвич-труб – это монтаж на маленьком расстоянии от стены, отсутствие утепления в месте прохода сэндвич-трубы через стену, сборка элементов по дыму. Дымоход в стене деревянного дома требует особо тщательной изоляции пространства между трубой и стеной.

Стыки не должны находиться в месте прохода трубы через стену и свес кровли.

Важно также надежно и строго вертикально закрепить конструкцию

Особое внимание креплениям для дымохода к стене следует уделить в том случае, если поверхность стены утеплена пенополистиролом или минватой – дюбеля должны быть достаточно длинные и входить в несущую конструкцию (не в штукатурку!) стены не меньше, чем на 60 мм. Если труба проходит через боковой свес кровли, обязательно устанавливаем отлив, чтобы осадки со ската не попадали на сэндвич (они могут намочить утеплитель)

На фронтальном фасаде также стоит закрыть место прохода трубы через выступ покрытия крыши отливами (хотя в таком случае часто труба проходит, не задевая покрытие)

Если труба проходит через боковой свес кровли, обязательно устанавливаем отлив, чтобы осадки со ската не попадали на сэндвич (они могут намочить утеплитель). На фронтальном фасаде также стоит закрыть место прохода трубы через выступ покрытия крыши отливами (хотя в таком случае часто труба проходит, не задевая покрытие).

Тонкости монтажа наружного дымохода

При монтаже наружной конструкции следует знать некоторые правила, так как она отличается от внутренней установки. Но провести наружную систему отвода продуктов горения, как и демонтаж (снятие) дымовых труб, можно самостоятельно, без помощи посторонних лиц.

Монтаж наружного дымохода своими руками

Последовательность установки наружного дымохода:

1. Сделать отверстие в стене, напротив выходного отверстия отопительного прибора. Намного проще если стена деревянная, тогда потребуется только электролобзик или ножовка по дереву. Если же стена бетонная или сделана из кирпича, то без помощи перфоратора не обойтись.
2. Закрепить по всей наружной стене специальные кронштейны. Для крепления лучше использовать анкерные болты. Кронштейны необходимо располагать на расстоянии полуметра друг от друга.
3. Вывести колено наружу. Для этого сначала монтируется труба к нагревательному прибору, которая потом проходит сквозь стену и крепится к металлическому колену. Место, где труба примыкает к перекрытию, следует качественно и надёжно заделать герметиком.

Колено находится с наружной части стены

1. После этого собирается вся наружная часть трубы, крепится к кронштейнам и к колену. Всю конструкцию можно собирать по частям, это отнимет не так много сил и времени.
2. Монтаж дымохода должен быть выполнен по всем правилам строительного искусства, поэтому на верхнюю часть трубы устанавливается оголовок.

Наружный монтаж конструкции не займёт много времени, он менее проблематичен чем внутренний. Достаточно только сделать одно отверстие и вывести трубу, а не проводить систему через весь дом.
