Монтаж подрозетников в стену

Разметка стен и прокладка кабеля

Установка розетки, своими руками, начинается с прокладки кабеля. Для этого необходимо строительным карандашом отметить границы углубления, где будет лежать провод.

Это может не только сэкономить материалы, но и сделает вашу работу значительно удобней. Для того чтобы сам рабочий процесс стал максимально простым, необходимо позаботиться о наборе инструментов. Итак, нам понадобится:

• Перфоратор ( можно заменить молотком и стамеской)
• Кусачки
• Шпатель
• Раствор цемента
• Изолента
• Мультиметр

После проделки штроб, необходимо заняться выбором самого кабеля. В потребительском режиме (то есть 220В) значение тока колеблется от 12-20 ампер. Это значит, что сечение кабеля должно выдерживать это нагрузки с запасом, чтобы избежать короткого замыкания. Для розетки вполне хватит кабеля с сечение 2-2.5.

Также главным правилом для установки розетки, является отдельное подключение кабеля к счетчику. Это обезопасит вас от короткого замыкания. Ведь при перегрузке (более 4 кВт) значение тока быстро увеличивается. При отдельном соединении кабеля, защита сможет моментально отключить определенные части от питания счетчика, тем самым предотвратив возгорание.

• Какой кабель выбрать для подключения розеток: расчет сечения, особенности укладки и советы по выбору производителя. 145 фото розеток и варианты их подключения

• Конструкция перекрестного выключателя: особенности применения и советы как выбрать перекрестный выключатель. 150 фото идей использования

• Как подключить трехклавишный выключатель — схема подключения и советы по выбору выключателя. 125 фото и видео инструкция подсоединения выключателя своими руками

Самостоятельная установка подрозетников в гипсокартон

В современном строительстве часто используются ГКЛ – гипсокартонные листы. Данный материал применяется для монтажа пустотелых стен и межкомнатных перегородок. Соответственно изменилась и схема установки электромонтажного оборудования. В частности дополнительной фурнитуры для электрических розеток и выключателей.

Раньше, эти элементы монтировались в стену, для этого установочная коробка вставлялся в проштроблённое отверстие, где фиксировалась раствором. Для полых конструкций такой вариант не подходит, поэтому на рынке появились специальные подрозетники, предназначенные для гипсокартона.

Отметим, что подрозетник является обязательным элементом при монтаже электрооборудования. Он применяется для установки розеток, выключателей, диммеров, терморегуляторов. Кроме того в них может выполняться распайка электропроводки

Рабочий процесс интуитивно понятен, однако, имеются определённые нюансы, которые будет полезно знать домашнему мастеру. Сразу уточним, что дорогостоящего оборудования или специальных навыков для установки подрозетников в гипсокартон не требуется.

Рад приветствовать Вас друзья на блоге «Электрик в доме». В сегодняшнем выпуске подробно разберем тему, как установить подрозетник в гипсокартон.

Размеры подрозетников для гипсокартона

Прежде чем приступать к описанию процесса монтажа, имеет смысл разобраться в особенностях продукции. Сразу отметим, что обычный подрозетник не подойдёт для установки в гипсокартонные перегородки, здесь применяется только определённый вид продукции, предназначенный для таких случаев. Среди зарекомендовавших себя производителей, можно выделить такие бренды:

Данная продукция классифицируется по глубине посадки и внешнему диаметру. Эти параметры маркируются как H и d2 соответственно. Стандартный диаметр подрозетника для гипсокартона – 68 мм. Помимо этого, в продаже имеются модели с внешним диаметром 60, 64, 65, 70 и 75 миллиметров.

Если говорить о глубине посадки, то здесь можно встретить такие размеры: 40, 42, 45, 60 и 62 миллиметра

Выбираются подрозетники индивидуально, в зависимости от места монтажа. Если есть возможность, и толщина перегородки позволяет, рекомендуем выбирать модели с глубиной посадки 60-62 мм. Такие конструкции гораздо удобнее при расключении проводки, особенно если схема исключает установку распределительных коробок. В этом случае, провода расключаются в подрозетнике, поэтому каждый лишний миллиметр будет играть решающую роль.

Кроме того, в изделиях с большой глубиной посадки намного проще выполнить соединение проводов и монтаж электрооборудования.

В сегодняшней статье для примера я буду использовать подрозетники для гипсокартона Schneider Electric модификации IMT35150. Данные изделия обладают стандартным внешним диаметром (68 мм), глубина посадки составляет 45 миллиметров.

Корпус подрозетника Schneider Electric IMT35150 выполнен из негорючего пластика. Здесь используется комбинированный материал полипропилен + антипирен, который способен выдерживать температуру до 850°C. Корпус достаточно прочный, оснащён широким передним кантом. Имеются заглушки различного диаметра, предназначенные для ввода проводов любого сечения.

Для фиксации подрозетника в перегородке, используются две металлические лапки. Использование металлических фиксаторов обеспечивает большую площадь сцепления с поверхностью, гипсокартонное покрытие при этом не повреждается. Для фиксации лапок, применяются винтовые саморезы, которые при закручивании, надёжно прижимают коробку к поверхности.

Для разнообразия рассмотрим еще польские подрозетники для гипсокартона фирмы Pawbol Euproduct. Пластик на ощупь очень плотный и надежный. Только здесь используются тонкие металлические лапки

Правила и нюансы монтажа

Казалось бы, монтаж розетки в комнате довольно простое задание, с которым справится каждый мужчина. Однако и эта задача имеет множество разных нюансов и правил. Придерживаясь которые вы обезопасите себя от неприятностей. Способ установки розетки всегда одинаковый . Он выполняется в несколько этапов:

• Подготовка и прокладка кабеля.
• Вырез ниши под розетку.
• Монтаж корпуса «подрозетника».
• Подключение контактов.
• Установка декоративной крышки

Начать монтаж, рекомендуется с выбора нужной схемы прокладки. В условиях ремонта, это даст возможность в любую секунду добавить еще одну розетку. Это очень удобно, ведь потом не нужно ломать голову от куда бы провести дополнительную запитку.

Рекомендуется все мысли записывать на бумаге, виде схемы, или отмечать прямо на стене с помощью специального строительного карандаша. Если же вы делаете это в первый раз, внимательно следуйте пунктам пошаговой инструкции установки для розетки.

Как правильно выполнить монтаж своими руками?

1. Соблюдать технику безопасности.
2. Не использовать повреждённые детали, проводку, внимательно наблюдать за состоянием изоляции во время работы.
3. Не перекусывать кусачками провода под напряжением.
4. Не дробить, не штробить, не сверлить стены в местах, где ранее уже была проложена проводка.
5. Не касаться отвёрткой проводов ноля и фазы. Это вызовет замыкание в сети.
6. Монтаж гипсокартона на стену

   Устанавливать розетки в подходящие для этого места. Место для размещения должно находиться на высоте 30 см от уложенного чистового покрытия на полу для универсального использования, 1 м – для крупной бытовой техники и не менее, чем в 10 см от поверхности стола и прочих поверхностей. Расстояние между центрами подрозетников – 71 мм.

   От углов, потолка, пола, дверных коробок до точки должно быть не менее 15 см, от радиаторов отопления – не менее 50 см. Запрещено устанавливать их над приборами отопления, кухонными плитами (как правильно расположить одну или несколько розеток на кухне?).

7. На каждые в 6–10 кв. м жилплощади делается одна розетка.

Соединение через розетку

Поэтапный вариант подключения:

Отключить электричество.

С главной розетки снять декоративную крышку.

Ослабить распирающие лапки, которые удерживают внутреннюю часть в подрозетнике. Извлечь колодку для свободного доступа к клеммам
Подключить провода, которые будут идти к «дочерней» розетке.

Внимание
Перед тем как вставить внутреннюю часть на место, рекомендуется проверить, не будет ли её ограничитель пережимать провод

Если пережимает, потребуется расширить пространство

Для этого придётся осторожно отколоть кусочек подрозетника или даже стены, чтобы освободить провод. На крышке проделать небольшое отверстие под размер провода, чтобы накладка смогла плотно прилегать к стене. Затем корпус прикручивается на место

Затем корпус прикручивается на место.

Провод, через который ведётся подключение, опускается к плинтусу и прокладывается вдоль или по нему до нужного места. Его необходимо каждые 30–40 см закреплять скобами для электропроводки.

Подключение заземления

Этапы подключения (стандартная схема):

1. Отключить электричество.
2. Разобрать устройство.
3. Отделить провода друг от друга и определить фазу, ноль и заземление мультиметром или тестером, заизолировать их.
4. Прикрутить декоративную крышку обратно.

Знаете ли вы, что есть «умные розетки» и розетки USB? О том, что это и как их подключить, читайте на нашем сайте. Также читайте о переносе и ремонте розеток.

Двойное устройство

Двойные устройства бывают двух типов:

1. Стационарные.
2. Сборные.

Установка

Внимание
Если в устройстве несколько проводов для заземления и для питания, то дополнительных должно быть столько же. тутрозетку

Шаг 4: устанавливаем подрозетник

Подрозетники бывают двух видов:

• для каменной стены;
• для гипсокартонной.

Их установка происходит практически идентично.

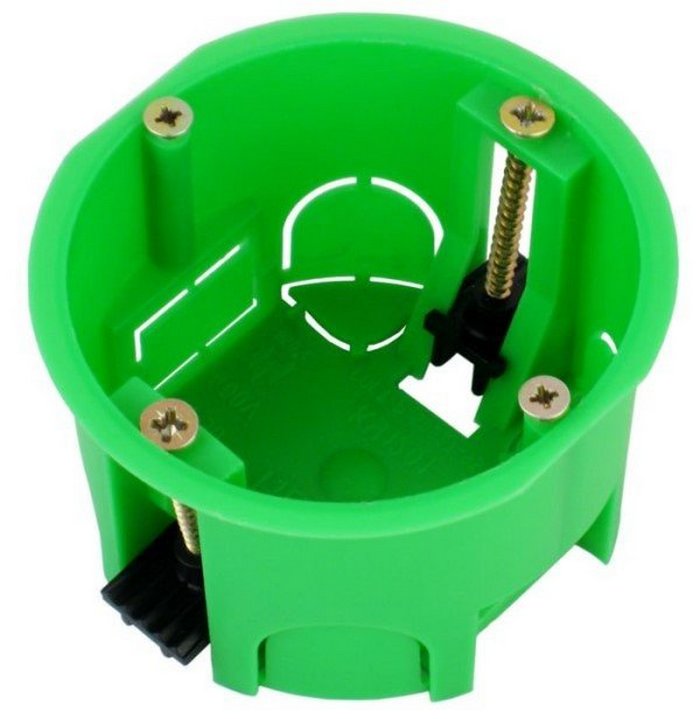

Для гипсокартонной стены подрозетники имеют вид пластмассового короба с металлическими крепежными элементами, которые монтируются к настенному покрытию. Практически они «прихватываются» к гипсокартонному листу. Проем для подрозетника делайте примерно на 3-4 мм больше его обьемов.

Для установки розетки в гипсокартонную стену есть некоторые правила:

1. Проем для проведения кабеля электроэнергии осуществляют в несущей стене.
2. Провод может выделяться из штробы, однако только снизу от розетки.
3. Подрозетник помещается в гипсокартон только после того, как к нему протянут кабель.
4. Старайтесь вставить подрозетник с одного раза, так как придется переделывать отверстие.

Для каменной стены таких требований нет. Однако следует запомнить:

1. Проем для подрозетника может быть разных размеров, но должен быть утоплен на 1,5 см.
2. Прежде чем зафиксировать провода, их заводят в подрозетник.
3. Фиксировать подрозетник можно раствором песка и цемента, но лучше и быстрее это получится сделать алебастром:

Подготовка

На подготовительном этапе принимают принципиальные решения.

Выбор высоты установки

Есть два варианта высоты установки розеток:

1. по советскому стандарту: на высоте 90-100 см;
2. евростандарт: 15-20 см.

Оптимальная высота установки розеток и выключателей на кухне

Первый удобен, если включение и выключение прибора в розетку осуществляется часто: не придется наклоняться. Второй — если прибор включен постоянно: шнур не перегораживает часть комнаты, а лежит вдоль пола.

Выбор способа подключения

Также рассматриваются два варианта:

1. параллельный: каждая розетка запитывается от распределительной коробки;
2. последовательный: питание подводится от ближайшей розетки.

Последовательное соединение розеток

Первый вариант — надежнее, и позволяет получать от каждой розетки максимальную мощность. Но к нему уместно прибегать на этапе капитального ремонта, когда на стенах еще нет отделки и в помещении грязно.

При последовательном соединении, длина прокладываемых проводов сокращается, поэтому уже оформленный интерьер страдает меньше. Но нагрузка от всех подключенных таким способом розеток ложится на один кабель, подведенный к самой первой, потому она ограничена.

Прокладка проводов

Определившись со способом подключения, прокладывают провод к месту установки розетки, снова выбирают один из двух вариантов:

1. скрытая прокладка. В стенах выбивают или вырезают борозды (штробы), помещают в них провод в гофрированной трубке и заделывают раствором. Способ трудоемкий, но зато проводов не видно, что делает этот вариант предпочтительным для жилых и прочих помещений с высокими требованиями к эстетике. При такой прокладке применяются встраиваемые розетки (утоплены в стену). Вырезают штробы профессиональным штроборезом (оснащен пылесосом) или любительскими методами: делают прорези болгаркой или высверливают серию отверстий перфоратором с последующим выбиванием материала зубилом. Желательно в канавку заложить гофротрубу: она позволит заменить перегоревший кабель без вскрытия штробы;
2. открытая прокладка. Провод пускают по поверхности стены в кабель-канале. Розетки используются накладные — также прикручиваются к поверхности стены. К этому способу прибегают в помещениях, где эстетика не важна: в гараже, дачном домике, хозяйственной постройке.

Сечение кабеля подбирают по номинальному току. Минимальное рекомендуемое для бытовых розеток — 2,5 мм2 (медный кабель).

Основные правила

Приступая к работе, прежде всего обязательно отключите питание на розетку, комнату или всю квартиру, дом. Правила безопасности для установки розеток те же, что и для работы в любом месте с высоким напряжением, которое может быть летальным.

При разводке электрической сети на розетку отводят ровно столько провода, чтоб из самого подрозетника выходило около десяти сантиметров.

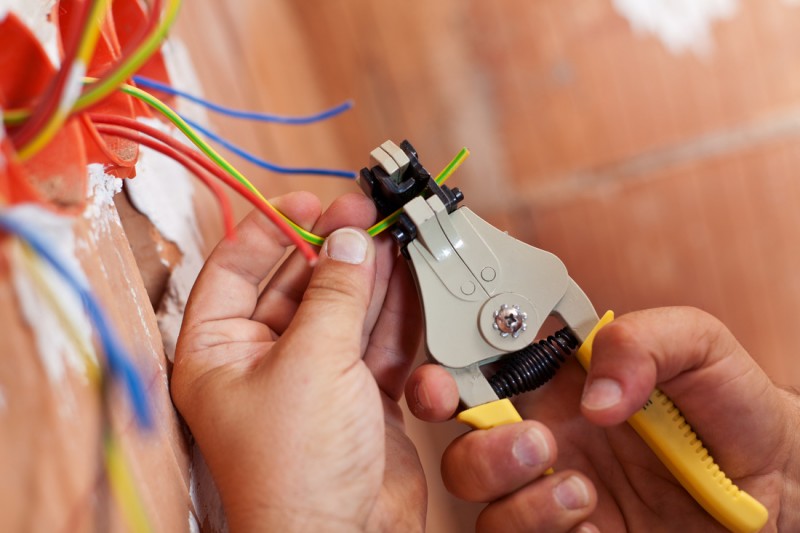

На конце провода достаточно зачистить от изоляции примерно сантиметр – эта часть и будет фиксироваться в розетке. Если вы знаете, что вам предстоит проделать эту процедуру с несколькими розетками, лучше сразу позаботьтесь о наличии инструментов для электрического монтажа. В интернете полно фото этих инструментов и установки розеток с их помощью, поэтому проблемой быть такая задача не должна.

Процесс установки

Подготовка

Внимание
Подрозетники бывают несъёмные. Они представляют с собой одно целое с колодкой

Тогда разборка несколько упрощается и ускоряется.

• Если сверху на бетонную стену, то устройство рекомендуется фиксировать пластиковыми дюбелями. Стену необходимо заранее подготовить, просверлив в определённых местах отверстия, соответствующие диаметру дюбеля.
• Если сверху на деревянную стену, то устройство крепится саморезами.
• Если установка скрытая, то сначала необходимо высверлить в бетонной или кирпичной стене отверстие под монтажную коробку, соответствующее её размерам. Лучше всего для таких работ подойдёт насадка «корончатое сверло» по бетону. С помощью этой насадки и дрели вырезается круглое отверстие, которое зачищается и грунтуется. Провод, ведущий к распределительной коробке, укладывается в штробу под слой штукатурки. Штроба тоже заранее зачищается и грунтуется.

Схемы подключения

Существует несколько вариантов схем подключения:

• Одна из популярных: к силовым контактам розетки подключается красный фазный провод L и нулевой рабочий N синего цвета. Затем к пружинному контакту подключается защитный жёлто-зелёный PE-проводник. Из распределительного щитка в ответвительную коробку для электропроводки заводится красный, синий и жёлто-зелёный провода, последний выполняет функцию заземления по трёхпроводному кабелю. По схеме подключения провода ведут от автоматического выключателя розеток.
• В ответвительной коробке кабель от электрощита разветвляется: один провод идёт к розетке, а другой – в следующую ответвительную коробку, через которую будет осуществляться подключение других точек.
• В ответвительных коробках одноимённые провода соединяются по цветам: фаза с фазой (красные), ноль с нолём (синие), заземление с заземлением (жёлто-зелёные).

Сборка монтажных коробок

Монтажные коробки выполняют несколько важных функций:

• Надёжно удерживают розетку в стене.
• Коробки изготавливаются из диэлектрических материалов, они предотвращают попадание электрического потенциала от контактов на несущие конструкции.
• Защищают устройство от попадания влаги, пыли, посторонних предметов.
• Помогают избежать пожара. При возникновении внутреннего возгорания пламя не проникает за пределы подрозетника.
• Придают достойный вид месту установки, так как вокруг устройства получается ровная поверхность.

Этапы установки монтажной коробки:

1. Разметка.
2. Сверление отверстий. Для круглого отверстия в бетоне или кирпиче подойдёт коронка по камню. Но отверстие можно высверлить дрелью или болгаркой. На этом этапе проделываются штробы. Готовые отверстия для подрозетников и штробы зачищаются щёткой или строительным пылесосом, грунтуются.
3. Установка коробки в нишу на алебастр или гипс.

Совет
Чтобы алебастр или гипс не застывали слишком быстро, в воду рекомендуется добавить клей ПВА.

Подключение электрики

Перед началом электромонтажных работ – проверьте напряжение на проводах в подрозетнике с помощью индикатора

После высыхания раствора приступают к подключению кабеля к розеткам. При шлейфовом способе действуют так:

1. Смонтированный от распределительной коробки кабель заводят в первый подрозетник. Его оплетку нужно предварительно зачистить ножом или бокорезом на 10-15 см, чтобы освободить внутренние провода. Желательно оставить небольшой запас для возможного проведения ремонтных работ в будущем.
2. Используют подготовленные заранее разноцветные провода-перемычки. Их сечение должно быть таким же, как и у питающего кабеля. Не нужно делать перемычки очень длинными. Они будут мешать блоку плотно «сесть» в гнезда. На перемычках нужно снять оплётку на 1 см.
3. Продевают все провода сквозь технические разъемы-отверстия в подрозетниках.
4. С наборного блока убирают верхнюю защитную крышку и откручивают зажимные винтики на 5-6 мм. Первый проводник подводят к 1 розетке, учитывая положение клемм. Уже от нее при помощи контактов проводник РЕ и все нулевые кабели отводят в остальные розетки.
5. Все гнезда с устроенной проводкой аккуратно притягивают фиксирующими винтами без усилия. Мастер должен помнить, что соединения линии электропитания должны оставаться неразборными.
6. Все оголенные участки проводов обматывают изоляционной лентой.
7. Остаётся вставить подрозетник с подведенными жилами в стаканы и зафиксировать с применением боковых зажимов.
8. Уровнем контролируют ровность размещения блока.

1. В последнюю очередь монтируют верхнюю часть комплекта.

Полностью собранный и установленный настенный блок должен «сидеть» крепко, не поддаваться попыткам сдвинуть его рукой.

Различия между старыми и новыми розетками

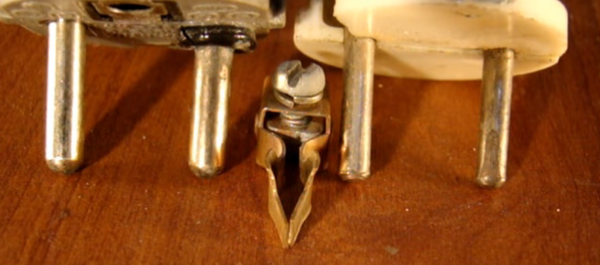

евро вилка (слева) имеет более толстые штырьки, а розетка плотно прижимающиеся контакты

Установленные в стены выключатели крепятся по такому же принципу, но выпадают они гораздо реже. Причина проста – при включении и выключении усилие всегда прикладывается в направлении стены. В розетках все по другому – когда штекер в них вставляется, то усилие направлено в направлении к стене, а когда вынимается, то обратно.

В старых розетках эта проблема не стояла так остро, ведь они были рассчитаны на устройства с гораздо меньшим энергопотреблением. Это автоматически означало, отсутствие жестких требований к силе прижимания контактов – штепсели вставлялись и вынимались из розеток с гораздо меньшим усилием – с того времени и пошла привычка многих пользователей выдергивать вилку за шнур. Извлекать штепсель таким образом запрещено сейчас и не разрешалось раньше, но со старыми розетками запаса прочности хватало, поэтому зачастую на такие требования попросту не обращали внимания.

В современных розетках применяются подпружиненные контакты, которые очень плотно прижимаются к токоведущим частям штепселей. Даже установленная по всем правилам розетка будет понемногу расшатываться, поэтому рекомендуется в любом случае придерживать ее рукой при извлечении вилки.

Предварительная подготовка

Перед тем, как сделать дополнительную розетку, нужно приобрести необходимые материалы. Прежде всего следует купить подходящую модель розетки, учитывая особенности места установки и подключаемые приборы.

Потребуется минимальный набор инструментов:

• строительный уровень;
• отвертки;
• индикаторная отвертка;
• пассатижи;
• канцелярский нож или специальный стриппер для зачистки изоляции;
• изолента и саморезы.

Если нужно установить новую розетку, а не заменить старую, придется обзавестись дополнительными инструментами – перфоратором или штроборезом для прокладки кабеля и подготовки посадочного места. Нужно приобрести подходящий под выбранную розетку подрозетник.

Подготовительные работы

Прежде, чем приступать непосредственно к монтажу розеток, нам необходимо выполнить целый ряд подготовительных мероприятий. Это выбор количества, вида, размещения и способов монтажа розеток. Ведь от правильного выбора во многом зависит безопасность и удобство эксплуатации вашей электрической сети.

Выбор количества и способов монтажа розеток

Прежде, чем приступать к каким-то расчетам и приобретению необходимых материалов, наша инструкция советует определиться с количеством и способом прокладки проводки (см. Монтаж проводки в доме: правила выполнения работы). Для решения этого вопроса не нужны какие-то особые познания, достаточно логического мышления и осознание целесообразности принятого решения.

Итак:

Прежде всего определяемся со способом монтажа. Это может быть скрытая и открытая проводка. В большинстве случаев для кухонь применяется скрытая проводка. Ведь это помещение с повышенной влажностью, открытым огнем и, вообще, c достаточно интенсивным движением. Поэтому скрытая проводка как нельзя лучше будет отвечать вопросам безопасности, долговечности, эстетичности и экономии свободного пространства.

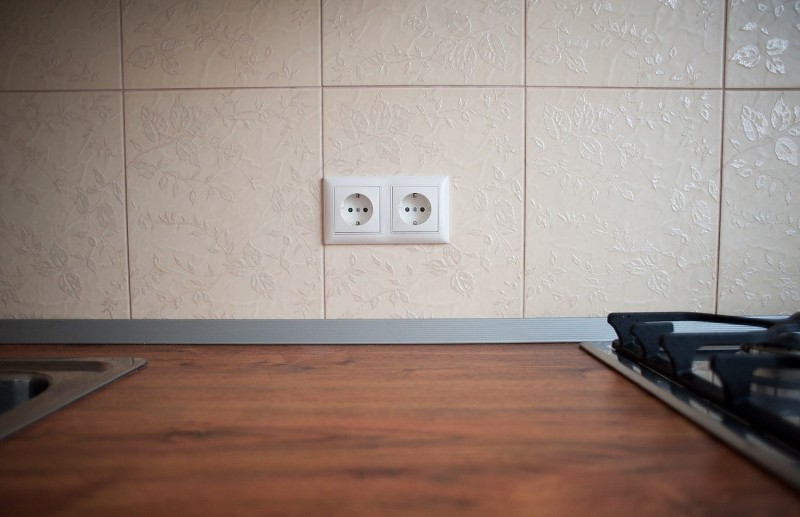

Вариант размещения розеток на кухне

• Но открытая проводка не является таким уж неприемлемым вариантом. Часто в частных деревянных домах скрытые розетки на кухне поставить достаточно проблематично. Да и вообще скрытая проводка для деревянных домов не самый лучший вариант, в виду требовательности к ней со стороны ПУЭ. Кроме того, прокладывая проводку открытым способом, вам не потребуется последующий ремонт помещения, сроки монтажа такой проводки значительно выше, а еще сюда можно добавить высокую ремонтопригодность и возможность свободного подключения дополнительных электроприборов.
• Теперь нам необходимо определиться с количеством розеток. Согласно п.12.27 ВСН 59-88, в кухнях площадью до 8м2 должно быть не менее 3 розеток. Для кухонь большей площади предусматривается 4 розетки. Они должны быть рассчитаны на ток в 6А. Кроме того, при наличии электроплиты устанавливается розетка на 25 А.
• Но в современных условиях этого явно маловато. Поэтому рассчитываем количество розеток, исходя из имеющихся электроприборов. Для этого, в первую очередь, считаем стационарно установленные приборы. Ведь для таких приборов как холодильник, стиральная машинка, электроплита (см. Как установить розетку для электроплиты своими руками), посудомоечная машинка, телевизор, микроволновка, канализационные насосы, вентиляционные системы и некоторых других нам следует предусмотреть отдельную розетку для постоянного подключения.
• Кроме того, нам могут понадобиться розетки в рабочей зоне кухни. Обычно здесь ставят тройную розетку, но вас некто не ограничивает. Cледует предусмотреть как минимум одну розетку в обеденной зоне, а также розетку под электрический чайник.

Выбор вида розеток

Итак, мы определились с количеством розеток, теперь нам необходимо определиться с их минимальными параметрами. Ведь на рынке представлены розетки с номинальным током в 6, 10, 16, 25 и 32А. Правильный выбор номинального тока значительно снизит вероятность выгорания розетки или ее поломки в процессе эксплуатации.

Различные виды розеток

Итак:

• Для правильного выбора розетки для кухни нам необходимо знать номинальный ток электроприбора. Этот параметр нам все равно придется рассчитывать при выборе проводки и выборе схемы питания, поэтому можно посчитать его для каждого электроприбора отдельно.
• Расчет осуществляется по формуле I=P/U×cosα, где Р-номинальная мощность прибора (должна быть указана либо на корпусе, либо в паспорте), U=220В для однофазной сети, а cosα – коэффициент мощности ( если вы не нашли его в паспорте, то можно его принять равным единице).
• В итоге у вас получится примерно следующее: для приборов мощностью до 1,5кВт выбираем розетку с номиналом в 6А, с мощностью до 2,2кВт — с номиналом в 10А, с мощностью до 3,5кВт — с номиналом в 16А и так далее. Если вы не смогли найти мощность электроприбора в паспорте, то на фото ниже вы найдете его примерное значение.

Таблица мощностей бытовых электроприборов

Также, если вы собрались выполнять монтаж своими руками, может встать вопрос о целесообразности покупки розеток с заземляющим контактом. Нормы ПУЭ дают на этот вопрос однозначный ответ – заземление должно быть. Особенно это касается кухни, где как мы говорили выше, условия не самые оптимальные для электроприборов. Я вообще бы посоветовал на все группы питания розеток установить автомат УЗО, хотя это и не обязательно, согласно нормам ПУЭ.

Монтаж подрозетника в бетонное основание

Если вы уже решили, где у вас будут находиться розетки, можно приступать к монтажным работам, которые состоят из нескольких этапов.

Перед тем как установить подрозетник в бетон, делается разметка, затем проделывается отверстие в стене и готовится гипсовый раствор.

Шаг 1 – выполнение разметки на стене

Последовательность работ по разметке выглядит следующим образом:

• отмерьте при помощи рулетки расстояние от пола до предполагаемого места установки подрозетника;
• если напольное покрытие еще не постелено, то необходимо прибавить еще 5 см;
• используя строительный уровень, проведите две линии: горизонтальную и вертикальную с точкой пересечения в месте, где будет установлена коробка;
• приложите стакан к стене и обведите его карандашом.

Если предстоит установка двух и более подрозетников, то сначала с помощью строительного уровня проводится горизонтальная линия. Она должна располагаться на том расстоянии от пола, на котором будут размещены розетки.

Найдите центр первой коробки и проведите через него вертикальную линию. Затем отложите ровно 71 мм и проведите вторую вертикаль. В этом месте будет находиться центр второго стакана. Разметка следующих подрозетников производится аналогично.

Шаг 2 – пробивание отверстия в бетоне

Сделать отверстия в кирпичной или бетонной стене можно несколькими способами. Самый простой из них – при помощи коронки по бетону с победитовыми зубьями, которыми она, врезаясь в стену, делает круг нужного размера.

В центре коронки имеется сверло из победита для проделывания центрального отверстия.

Поскольку стандартные подрозетники имеют наружный диаметр 67-68 мм, для работы подойдет коронка диаметром 70 мм. Насадку надевают на перфоратор или дрель, устанавливают на размеченную линию и проделывают отверстие.

Затем насадка вытаскивается, и из отверстия зубилом и молотком выбивается весь оставшийся там слой бетона.

Если нет коронки по бетону, то проделать дырку можно дрелью с победитовым сверлом. Сначала на всю глубину насадки высверливается центральное отверстие, а затем тем же сверлом делаются дырки по линии окружности.

Чем их больше, тем легче будет выдолбить отверстие нужного диаметра и глубины зубилом с молотком или перфоратором.

Еще один способ – проделать квадратное отверстие при помощи болгарки с насадкой в виде алмазного диска. Сначала прорезаются центральные линии, а затем – по всему периметру подрозетника. Процесс как всегда завершается зубилом с молотком.

Шаг 3 – установка коробки в стену

После того, как отверстие сделано, его нужно хорошо вычистить и вставить в него подрозетник для примерки. Он должен свободно входить по ширине, а по глубине должен оставаться запас примерно 5 мм для раствора.

Если все получилось как надо, то теперь необходимо от верхней или нижней части отверстия (в зависимости от места расположения в помещении электропроводки) сделать проход для прокладки провода.

Подрозетник также нужно подготовить. Переворачиваем его нижней стороной, где находятся прорези для проводов и прорезаем одно из них ножом. Заводим туда провод и вставляем коробку в стену для проверки.

Для закрепления стакана готовим раствор из гипса или алебастра, который должен иметь консистенцию сметаны. Стоит учесть, что раствор из этих материалов очень быстро твердеет, и у вас есть не больше трех-четырех минут, чтобы завершить процесс установки подрозетника. Через пять минут смесь будет уже непригодна.

За две минуты до укладки коробки в стену отверстие смачивается водой. После того, как жидкость впитается, на его стенки накладывается шпателем слой гипса. В стакан продевается провод, задняя его часть также намазывается раствором, и подрозетник вставляется в отверстие.

Отрегулируйте положение коробки таким образом, чтобы ее край находился вровень со стеной, а винтики располагались горизонтально.

Шаг 4 – объединение нескольких подрозетников

Как выполняется разметка двух и более подрозетников, было описано выше. Проделывание отверстий производится теми же способами, как и для одинарной коробки. Единственное отличие – необходимость объединения отверстий между собой. Это можно сделать зубилом или болгаркой.

Перед монтажными работами, подрозетники нужно состыковать друг с другом при помощи бокового крепежного элемента. Монтаж в стену выполняется аналогично установке одинарного стакана.

Важным моментом, на который нужно обязательно обратить внимание при креплении блока коробок, является строгое выставление подрозетников по горизонтали во время их фиксации в стене гипсовым раствором. Необходимо эту часть монтажа производить только с помощью строительного уровня

Виды и размеры ПР

Посадочные ёмкости под электроарматуру выпускают большим рядом моделей и модификаций. Неискушённому потребителю трудно разобраться в этом разнообразии. Размеры и виды подрозетников предназначены для разных условий монтажа. ПР изготавливают из прочного и негорючего пластика – ПВХ и полипропилена. Эти материалы обладают высокими диэлектрическими свойствами и поддаются обработке режущим инструментом. Пластичность позволяет делать изделия сложной геометрии и разного цвета.

Виды

По форме различают 4 вида пластиковых коробок:

• круглые;
• овальные;
• прямоугольные;
• блочные.

Цилиндрические корпуса используют в основном для закрепления в них арматуры выключателей и розеток точечного расположения. Овальные коробки представляют собой вытянутый эллипс, В них размещают сразу несколько точек подключения к электросети. Прямоугольные ПР применяют для размещения в них низковольтной арматуры для подсоединения контактных разъёмов теле, радио и высокотехнологичной аппаратуры.

Блочные подрозетникиИсточник sdvor.pro

Отдельную группу подрозетников представляют собой блочные элементы. В основном это круглые коробки, которые имеют боковые выступы, входящие один в другой двух коробок. Это особенность позволяет соединять розеточные коробки между собой в блоки из любого количества элементов. Такое решение избавляет от использования многоразъёмных удлинителей.

Размеры

Пластиковые стаканы по периметру проёма имеют бортик. Он нужен для упора в поверхность стены. ПР характеризуются внешним и внутренним диаметром. Наружный размер подрозетника (по бортику) может быть равен 68 – 71 мм. Внутренний диаметр колеблется в пределах 60 – 66 мм. У разных производителей размеры подрозетников по бетону могут незначительно отличаться. Однако, все они рассчитаны на стандартную арматуру розеток и выключателей. Стандартные размеры посадочной коробки равны 60х45 мм, где первое число – внутренний диаметр, а вторые цифры означают глубину стакана.

Размеры стандартного подрозетникаИсточник kopos.ua

Внутри коробки на равном расстоянии друг от друга сделаны 2 или 4 продольные утолщения, в которые вкручены небольшие саморезы. После установки подрозетника в бетонную стену шляпки саморезов продевают сквозь отверстия клеммной площадки. Винты закручивают до упора, фиксируя арматуру внутри стакана.

Наряду со стандартной высотой – 45 мм, промышленность выпускает подрозетники глубиной от 60 до 80 мм. Заглублённые стаканы используют, как раздаточные коробки. Это даёт возможность поместить в одной ёмкости большое количество соединительных компонентов электрической сети.

Монтируют группу точечных (одиночных) ПР из расчёта, что расстояние между их центрами будет равно 71 мм

У блочных стаканов принимают во внимание длину соединительных элементов 5 – 6 мм.
