Дымоход из сэндвич-трубы: как собрать самостоятельно и не наделать ошибок

Преимущества и недостатки сэндвич-дымохода

В промышленных условиях для внутреннего слоя сэндвича используют нержавеющие изделия, а для внешнего – трубы из стали с цинковым покрытием. При этом внутренний контур покрывают теплоизоляцией и помещают внутрь внешнего цилиндра. В результате, функционирует такое сооружение довольно эффективно и качественно.

Установка дымохода из сэндвич изделий не занимает много времени и сил – со всеми работами можно справиться за день. Далее приведем ряд достоинств и недостатков таких труб.

Среди достоинств подобных конструкций можно назвать:

• многозадачность – использовать такие трубы можно в постройках из любых материалов;
• занимают минимум пространства;
• удобство транспортирования;
• сэндвич трубы может установить даже новичок в строительном деле, поскольку это очень просто и быстро;
• лаконичный и приятный внешний вид;
• противопожарная безопасность – это один из лучших вариантов дымовых труб по данному показателю;
• имеющаяся стропильная система крыши не создает никаких препятствий для установки трубы сэндвич;
• благодаря наличию нескольких слоев, в такой трубе скапливается намного меньше сажи и почти не образовывается конденсат, поэтому очистка ее требуется заметно реже;
• сэндвич труба способна в полной мере защитить жильцов от влияния токсичных продуктов горения.

А вот недостатков у подобных конструкций очень мало, хотя они все же есть:

• цена на сэндвич трубу довольно существенна;
• оптимальный срок службы таких изделий составляет всего около 15 лет.

Если же вы хотите изготовить сэндвич трубу своими руками, то такой дымоход обойдется вам значительно дешевле, чем, скажем, сложенный из кирпича. При этом получится вполне надежный дымоход, а сложностей с установкой и сборкой возникнуть не должно.

Стена из кирпича или бетона

Выведение трубы дымохода через сооружение со стенами, выполненными из кирпича или бетона, – задача несложная, тем более что такие материалы не относятся к горючим веществам. Правильный вывод трубы предполагает следующие этапы работы:

1. Определяется местоположение отопительного оборудования.
2. Осуществляется разметка.
3. Выполняется проверка отсутствия всевозможных коммуникаций, поскольку они могут быть повреждены в процессе работы.
4. С помощью перфоратора или отбойного молотка делается отверстие. Идеальной конфигурации можно добиться с применением специальной коронки или путем предварительной наметки окружности. В этих же целях можно просверлить дырочки по всему кругу специальным режущим инструментом небольшого диаметра. Однако и квадратные отверстия не исключаются. Затем вынимается материал, заполняющий середину окружности.
5. Отрезок трубы прокладывается через стену, однако перед этим необходимо проверить внутреннее пространство на предмет отсутствия стыков. Дальнейшее расхождение таковых может послужить причиной попадания дыма внутрь помещения. Справиться с этим будет довольно проблематично.
6. Специальным термостойким герметиком заделываются щели.
7. В зависимости от высоты расположения отверстия может потребоваться монтаж специальной подставки. Наличие небольшого расстояния до земли нередко становится поводом для возведения фундамента в качестве опоры. При этом выкапывается яма глубиной 50 см, в которую высыпается и утрамбовывается песок. Изготовленная из арматуры обрешетка укладывается в середину, заливается раствором бетона и оставляется на некоторое время. Вместе с тем бетонируются столбики из металла. Существует еще один способ фиксации конструкции к поверхности стены. При этом из металлического профиля толщиной 25 мм изготавливается каркас. Нижняя часть оборудуется несколькими укосинами. Соприкасаясь со стеной, они придают ей дополнительной жесткости. Крепеж конструкции осуществляется с помощью анкерных болтов или саморезов типа HEX.
8. На специальной подставке монтируется тройник, снабженный уловителем конденсата.
9. На следующем этапе осуществляется сборка всего дымохода. Сэндвич-панели соединяются между собой и закрепляются дополнительно хомутом. Сама же труба из нержавейки крепится с помощью сварочных швов.
10. Фиксация конструкции к стене осуществляется специальными деталями для образования соединений, которые размещаются на расстоянии не более 60 см друг от друга.
11. Необходимо следить за расположением стыков труб, не допуская их попадания в хомуты, фиксирующие конструкцию к поверхности стены.
12. Желательно обходить стороной вылет крыши и не пользоваться горизонтальными лежаками на ней во избежание снижения тяги в самом канале.
13. Расположение верхнего участка трубы вблизи от конька требует вылета с расстоянием более 50 см.
14. Использование дополнительных растяжек необходимо при размещении цилиндрического изделия вдали от поверхности стены.
15. Дымоход, изготовленный не из сэндвич-панелей, требует утепления. Для этого используется базальтовая вата, которая впоследствии покрывается слоем фольги.
16. Специально предназначенный козырек, закрепленный на вершине сооружения, препятствует попаданию осадков внутрь.

При возведении кирпичного дымохода расстояние между конструкцией и стеной сокращается до минимума, тем самым придавая ему большую устойчивость. Это требует правильного расчета наружного и внутреннего параметров. Малейшая погрешность может привести к перегреву стен или другим серьезным последствиям. Нижняя часть конструкции, как правило, оснащается отсеком для сбора конденсата. При соединении кирпичного канала и отопительного устройства используются трубы, изготовленные из нержавейки.

Как обойти перекрытия

Часто возникают такие ситуации, когда траектория вывода трубы для дымохода на поверхность совпадает с местами нахождения ограждающих конструкций. Обойти их можно с помощью короба, имеющего отверстия, куда необходимо вставить патрубок.

Толщина полого изделия на 7 см должна превышать соответствующую величину перекрытия, что обеспечивает защиту от возгорания. Для полной безопасности короб прочно крепится к ограждающей конструкции.

В патрубке стыков быть не должно. Прежде чем самостоятельно установить разделительный короб, необходимо с помощью маркера выполнить разметку. Именно на этом моменте очень актуальна поговорка «Семь раз отмерь – один раз отрежь».

Только после выбора подходящего короба и правильного расположения канала можно приступать к проделыванию отверстий в перекрытии.

Строительные нормативы

Дымоходы проектируются и монтируются в соответствии с СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Дымовые трубы должны соответствовать следующим требованиям:

• Высота от устья до колосниковой решетки должна быть не менее 5 метров.
• Внутренний канал не должен иметь суженных участков.
• Высота над плоской кровлей – не менее 0, 5 м (лучше 1 м).
• Высота оголовка при скатной кровле:

1. При расстоянии менее 1,5 м от конька (парапета) – не ниже, чем на 0,5 м от конька.
2. Если расстояние до конька от 1,5-3 м – не ниже уровня конька.
3. Если расстояние до конька от более 3 м – высота не должна быть ниже линии, проведенной от конька под углом 10° к горизонтали (вниз от горизонтали).
4. При расчетах следует учитывать не только высоту ближайшего к дымоходу конька, но и высоту самого высокого конька здания (или самой высокой части здания).

Трубы могут иметь наклонные участки под углом не менее 30° к вертикали, величиной сдвига трубы не более 1 м по горизонтали. Площадь сечения наклонных участков не должна быть меньше площади сечения горизонтальных участков.

Требования пожаробезопасности к дымоходам

Расстояние между наружной поверхностью кирпичных или любых других дымоходов (с утеплением) и конструкциями стен, перекрытий кровли должны составлять не менее 130 мм. Расстояние от конструкций до деревянной стены должно составлять не менее 260 мм.

Если дымовая труба в районе свеса кровли проходит близко от стропил, обрешетки и других горючих материалов, место прохода должно быть изолировано негорючими материалами.

Дымоход твердотопливных, дровяных и торфяных отопительных приборов в обязательном порядке должен иметь сетчатый искрогаситель с ячейкой размером не более 5×5 мм, если кровля имеет покрытие из горючих материалов (битумной черепицы, рубероида, ондулина) или на нее попадают листья. При монтаже дымохода в деревянном доме обязательно следует устанавливать искрогаситель.

Сила тяги и высота

Высота борова – основной параметр, определяющий силу тяги.

Другие факторы, влияющие на силу тяги:

• Достаточное утепление трубопровода.
• Гладкость стенок дымоходного канала.
• Толщина слоя сажи на стенках.
• Наличие оголовка или дефлектора (не мешающего свободному выходу дыма).
• Подвод воздуха к топке.
• Перекрытие канала задвижками, намерзшим на устье конденсатом или льдом.
• Правильно подобранная величина внутреннего сечения.

Как выбрать диаметр

Диаметр внутреннего канала дымохода обязательно должен совпадать с диаметром выходного патрубка котла (информация из паспорта теплогенератора).

В СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» приводятся размеры сечения внутреннего канала в зависимости от мощности теплогенератора:

• До 3,6 кВт – 140×140 мм (диам. не менее 158 мм).
• 3,5-5,2кВт – 140×200 мм (диам. не менее 189 мм).
• 5,2-7,0 кВт – 140×270 мм (диам. не менее 219 мм).

Устройство сэндвич-трубы

По своей конструкции сэндвич-труба представляет собой две отдельные трубы, одна из которых находится внутри другой. Между трубами имеется прослойка из каменной ваты.

На практике это означает, что внутренняя часть может нагреваться абсолютно до любой температуры. Каменная вата является прекрасным теплоизолятором, да еще и не горит даже при нахождении в открытом огне. Вот и получается, что внешняя труба нагревается совсем немного, что явно недостаточно для ее теплового расширения или возгорания рядом проходящего перекрытия.

Такая конструкция является полностью безопасной и эффективной. Простое устройство и доступные материалы заставляют задуматься о том, как сделать трубу — сэндвич самостоятельно, из подручных стройматериалов. Труба — сэндвич своими руками — это не только экономия расходных материалов и денежных средств, но и уверенность в том, что она прослужит максимально долго. Ведь делаете вы ее для себя.

Сэндвич — труба своими руками

Своими руками труба — сэндвич изготавливается сравнительно просто. Для этого можно использовать обычную стальную трубу, оцинкованное железо и каменную вату. Внутренняя труба обматывается каменной ватой, а сверху ваты крепится оцинковка. Ничего сложного в такой конструкции нет.

Обычно приходится внешнюю оболочку изготавливать из нескольких кусков

Поэтому особое внимание нужно уделить их стыковке между собой. Оцинкованное железо крепится блошками или саморезами

Крепление осуществляется не только в пределах одного листа, но и между соседними листами.

Материал для самодельной сэндвич-трубы может различаться. Это зависит от вида топливного прибора. Так, у водогрейных котлов промышленного производства сравнительно невысокая температура выходящих газов (около 120 градусов). Поэтому для них можно использовать минеральную вату в качестве утеплителя.

А вот самодельные камины, печи и твердотопливные котлы могут выдавать температуру 700-800 градусов. Поэтому для них применение каменной ваты является обязательным. Внутренняя труба для таких устройств также должна быть толстостенной во избежание очень быстрого прогорания.

В целом, наилучшим материалом для изготовления сэндвич-трубы является нержавеющая сталь. Ее свойства таковы, что она способна служить без нареканий десятки лет. Да и ее внутренняя поверхность остается гладкой долгие годы, что сказывается на эффективности всего дымохода.

Правила техники безопасности

Вероятность существенного повышения давления в канале предусматривает закрытие мест соединений специально предназначенными муфтами. Стыки на стальных трубах целесообразно заделывать термостойкими герметиками. Полная изоляция дымохода способствует появлению правильной тяги.

Сэндвич-панели, обладающие хорошими теплоизоляционными характеристиками, не исключают вероятности перегревания, а возможно, и воспламенения расположенных возле дымовой трубы материалов. Для предотвращения такой ситуации рекомендуется увеличивать слой теплоизоляции на стыках конструкции.

При соблюдении главных правил безопасности произвести установку дымохода не составит особого труда. Кроме того, необходимо обеспечить качественное обслуживание канала, предусматривающее его регулярную очистку. Это станет своеобразной профилактикой несчастных случаев во время работы печи.

Проход через перекрытия

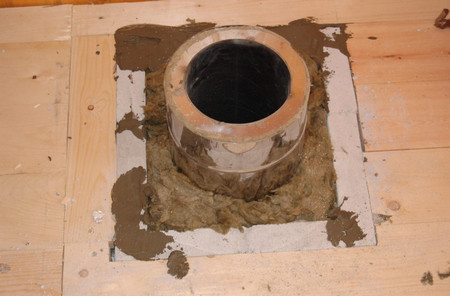

Перекрытия проходят с использованием так называемой разделки. В месте соприкосновения дымохода к конструкции дома необходимо установить специальное звено. Зачастую это короб с отверстием или проходной патрубок.

Размер разделки делают на 7 см больше толщины перекрытия. Ее основная задача — защитить деревянные и, следовательно, легковоспламеняемые конструкции от возгорания (детальнее: «Проход дымохода через деревянное перекрытие»). При этом разделку не нужно жестко соединять с конструкцией дома. Трубу в патрубке подбирают такой, чтобы она не имела стыков.

В перекрытии предварительно подготавливают отверстие под дымоход. Разметку удобно наносить маркером, при этом рекомендуется перепроверить несколько раз нанесенные размеры. Если труба в перекрытии размещена правильно, а параметры патрубка и нанесенной разметки точно соответствуют друг другу, то можно приступать к прорезанию отверстия.

Расчет комплектующих элементов дымохода

Прежде, как установить сэндвич трубу, необходимо определить несколько величин:

• размер сечения для данного изделия;
• длину всей конструкции дымоотведения.

Величина диаметра трубы прямо пропорциональна мощности теплового агрегата. Таким образом, чем он мощнее, тем больше должно быть у изделия сечение.

В свое время специалистами были разработаны следующие нормы:

• для устройства мощностью менее 3,5 кВт используют трубы размером 0,14х0,14 метра;
• для прибора, имеющего мощность более 3,5 и менее 5,2 кВт, подходит трубная продукция размером 0,14х0,20 метра (прочитайте: «Какие размеры сэндвич трубы лучше использовать для дымохода»);
• для агрегата мощностью 5,2 — 7 кВт устанавливают трубы размером 0,14х0,27 метра.

При использовании изделий с круглой формой их подбирают в соответствии с площадью сечения.

Когда нужно определить длину дымохода, учитывают следующие нюансы:

1. Минимальная высота, на которую следует вывести дымоходную конструкцию, равно 5 метрам. Таким образом, общая протяженность дымохода не должна быть меньше данного параметра, иначе дым и опасные для людей вещества из помещения вывести не удастся.
2. Длина части конструкции от крыши до защитного зонтика должна быть равна минимум 50 сантиметров. Этот показатель можно увеличивать в зависимости от степени горючести материала кровли. Чем легче покрытие воспламеняется, тем выше следует располагать последнее звено конструкции.

Кроме вышеперечисленных особенностей, существуют установленные нормы, регламентирующие, как правильно установить трубу дымохода на крыше строения.

Цена вопроса

Никто не будет спорить с тем, что монтаж сэндвич дымохода своими руками позволяет снизить расходы на обустройства дома. Но и, тем не менее лучше эту работу доверить профессионалам.

Несмотря на внешнюю простоту монтажа, необходимо знать что цена, напрямую зависит от способа выполнения работ. Он может быть выполнен «по дыму» или «по конденсату». При выборе первого способа необходимо будет использовать тройники, через которые будет отводиться конденсат. При втором варианте сборки и монтажа, дополнительных комплектующих не потребуется.

Надо всегда помнить, что установка сэндвич дымохода – это процедура очень важна и ответственна. И если все-таки домовладелец решил самостоятельно выполнить сборку и установка дымохода из сэндвич трубы, то он должен осознавать всю меру ответственности за эту деталь.

Вывод через стену

Вывод дымохода через стену выполняют в том случае, если работы выполняют в уже возведенном здании. В этом случае дымоход будет проходить по внешней стене здания и домовладелец должен предусмотреть меры по защите стены от воздействия температуры, исходящей от дымохода.

При сооружении нового дома, дымоходную систему выполняют внутри здания, в этом случае тепловые потери сводятся к минимуму.

Принимая решение об установке трубы через сруб необходимо осознавать, что придется выполнить ее обязательную изоляцию с помощью материалов типа базальтовой ваты, асбеста или кирпича. Эта операция должна быть проведена в соответствии с требованиями пожарной безопасности. Такой подход позволит минимизировать затраты на ее обслуживание при длительном сроке службы.

Внутренний дымоход через кровлю: преимущества

Дымоход, проведенный внутри помещения от отопительного прибора наверх – через перекрытия и кровлю, называется внутренним и имеет наибольшее распространение. Главное в этом вопросе – заранее планировать такую трассу дымоудаления, на самых начальных этапах строительства здания.

Плюсы внутреннего дымохода:

• наиболее устойчивая и хорошая тяга
• отсутствие внешних факторов, способных повредить конструкцию
• утепленность дымохода и, соответственно, исключение возможности переохлаждения дыма и газов с последующим образованием конденсата
• независимость от климатических и погодных условий
• отсутствие нагрузки ветром
• отсутствие теплопотерь
• отсутствие нарушений целостности и изоляции внешних стен строения
• более продолжительный срок службы
• возможность экономии на крепежных элементах, так как можно использовать для крепления конструкции самого дома, а также использовать недорогие крепежи в силу отсутствия на них нагрузки внешними факторами
• более простой монтаж и обслуживание

Минусы внутреннего дымохода:

• нарушение герметичности кровли и необходимость разборки некоторых несущих конструкций в случаях, если дымоходная трасса не была заложена в изначальный план строительства дома
• более высокий уровень пожароопасности из-за нахождения трубы внутри дома
• необходимость изоляции всех участков примыкания трубы к стенам и в местах прохода трубы чрез перекрытия, потолок и кровлю
• использование полезной жилой площади пространства
• риск задымления помещения при повреждениях трубы

Внимание! При организации системы дымоотведения внутри дома важно уделить повышенное внимание изоляции всех поверхностей и мест прохода трубы. При нагревании трубы, окружающие ее участки, особенно сделанные из горючих материалов, могут начать тлеть или загореться. Настоятельно рекомендуется не экономить на качестве изоляционных материалов и выполнять их монтаж по всем установленным правилам

Также следует соблюдать безопасные расстояния между дымовой трубой и окружающими участками стен, перекрытий или кровли

Настоятельно рекомендуется не экономить на качестве изоляционных материалов и выполнять их монтаж по всем установленным правилам. Также следует соблюдать безопасные расстояния между дымовой трубой и окружающими участками стен, перекрытий или кровли

При нагревании трубы, окружающие ее участки, особенно сделанные из горючих материалов, могут начать тлеть или загореться. Настоятельно рекомендуется не экономить на качестве изоляционных материалов и выполнять их монтаж по всем установленным правилам. Также следует соблюдать безопасные расстояния между дымовой трубой и окружающими участками стен, перекрытий или кровли.

Как устроить выход трубы

Рассмотрим, как должна быть выведена труба через металлочерепицу, чтобы риск протечек на участках примыканий максимально снизился.

Прямоугольный выход

Организация прямоугольного, в частности, и квадратного выхода выполняется в два этапа:

• установка внутреннего фартука до начала монтажа покрытия;
• устройство наружного декоративно-защитного элемента после завершения укладки кровельного покрытия.

Схематически монтаж выхода можно свести к последовательному выполнению следующих шагов.

• Выясняют место расположения верхнего края внутренней планки примыкания, приложив ее к стене дымохода.
• По отмеченной линии разметки, к примеру, болгаркой проделывают канавку глубиной как минимум 150 мм. Штроба должна получиться с небольшим уклоном кверху. В конце ее хорошо вычищают, желательно даже промыть водой.

Внимание
Обязательно необходимо обследовать стропильную систему, так как из-за протечки древесина может начать гнить или на ней образуется грибок, а вот, скажем, новый кровельный материал будет весить достаточно много

• Планку примыкания сначала устанавливают на стороне дымохода, со стороны карниза, затем монтируют остальные три: по бокам и наверху.
• Укладку планок проводят с нахлестом в 150 мм и заполняют края силиконовым герметиком. Фиксируют их, используя кровельные саморезы.
• Для формирования «галстука», через который будет стекать вода, под низ фартука подводят металлический лист. Его направляют или сразу в желоб водостока, или в ендову.
• Выводят гидроизоляцию и, подняв примерно на 50 мм на стену дымохода, закрепляют специальным термостойким скотчем. Таким образом обеспечивается дополнительная надежность узла примыкания.
• После монтажа покрытия обустраивают наружный фартук, который больше необходим для декоративности, нежели защиты.
• Устанавливают его так же, как и внутренний, только для закрепления наружных планок стенки трубы не штробят. Фактически нижний фартук в обход трубы металлочерепицей оказывается зажатым между ее слоями, исключив попадание влаги под кровлю.

Круглый (овальный) выход

Обеспечить надежную защиту примыкания для круглого выхода – более сложная задача. Поэтому был разработан специальный элемент – проход дымохода.Это комбинированный элемент, в состав которого входит плоское основание из стали и эластичный колпак на трубу дымохода. На нем отмечены переходные диаметры. Компоненты прохода герметично соединены между собой.

Дополнительно рекомендуем к изучению: Проход дымохода через стену.

Совет
Проходные элементы подходят и для обустройства любой детали круглого сечения, которое выводится на крышу, скажем, вентиляции.

Процесс установки прохода выполняют в таком порядке:

• На кровельном покрытии необходимо вырезать отверстие соответствующего диаметра.
• Смочив элемент жидким мылом, его натягивают на трубу.
• Уплотнительному элементу путем надавливания к основанию придается форма металлочерепицы.
• Для фиксации элемента применяют саморезы, предварительно нанеся под ее края герметик. Винты располагают на расстоянии 35 см друг от друга.

Совет

При желании проходной элемент  для металлочерепицы возможно изготовить самому. Однако, нужно учесть, что выполненная подобным образом разделка крыши должна соответствовать всем строительным нормам и правилам

https://youtube.com/watch?v=O4asQV68dpM%3F

Подходящие материалы

На первый взгляд может показаться, что все сэндвич-дымоходы абсолютно одинаковы. Однако это мнение ошибочно. Необходимо отметить, что подобная продукция выпускается с разным уровнем качества. Не рекомендуется приобретать изделия, ориентируясь только на их внешний вид.

Важно обращать внимание на марку стали и ее качество, а также учитывать, насколько она подходит для возведения вертикального канала. Если просматривать сайты, посвященные строительству трубного устройства для отвода продуктов сгорания, можно встретить множество фотопримеров, показывающих полностью прогоревшую стальную конструкцию. Деформация такой трубы способна привести к пожару или сильному отравлению угарным дымом

Деформация такой трубы способна привести к пожару или сильному отравлению угарным дымом

Если просматривать сайты, посвященные строительству трубного устройства для отвода продуктов сгорания, можно встретить множество фотопримеров, показывающих полностью прогоревшую стальную конструкцию. Деформация такой трубы способна привести к пожару или сильному отравлению угарным дымом.

Рассматривая картинки, можно прийти к выводу, что для цилиндрического изделия был использован неподходящий металл.

Чтобы с вами такого не случилось, давайте рассмотрим виды нержавеющей стали, из которых можно самостоятельно смонтировать сэндвич-дымоход:

1. АISI 430. Считается самой дешевой маркой металла. Из нее хорошо изготавливать внешний кожух системы. Такая сталь устойчива к любому атмосферному воздействию. Однако этот материал не годится для изготовления внутренних каналов. Металл плохо варится, поэтому будет довольно сложно получить надежные сварные швы.
2. АISI 439. Эта марка отличается от предыдущей своим составом: в нее включены титановые добавки. Материал характеризуется повышенной механической прочностью и устойчивостью к коррозии. Трубы для дымохода из такой стали можно устанавливать в газовых устройствах, твердотопливных печах, а также котлах малой мощности.
3. АISI 316. В состав стали включены специальные легирующие добавки, в результате чего металл приобрел антикоррозийную защиту. Никель с молибденом защищают его от сильноагрессивных кислот. Данная марка стали обладает повышенной термостойкостью. Трубы, выполненные из этого материала, подходят для установки в любых газовых котлах независимо от их мощности.
4. АISI 304. Сталь похожа на предыдущую марку, однако в ее составе содержится меньшее число легирующих компонентов. Стоимость такого металла на рынке гораздо ниже его аналогов. Качество материала не отличается высокими показателями.
5. АISI 316i, 321. Эти марки считаются наиболее универсальными. Они не боятся коррозии и отличаются высокой пластичностью. Кроме того, эти виды стали способны выдержать температуру до 850 градусов.
6. АISI 310S. Данный сплав считается самым дорогим и высококачественным. Сталь обладает высокой термостойкостью и способностью выдерживать температуру в 1000 градусов. Такие свойства позволяют использовать материал в дымоходах, устанавливаемых на пиролизных котлах, развивающих большую мощность.

Любой сэндвич-дымоход высокого качества всегда имеет техническую документацию, в которой обязательно перечислены все виды марок стали, использованных для изготовления системы.

Когда такая документация отсутствует, есть повод задуматься о том, что предлагаемое устройство – качественная подделка.

Существует также и другой способ распознания нержавейки. Если в состав стали входит много легирующих добавок, она перестает притягивать магнит: он просто скользит по поверхности изделия.

Если труба магнитится, значит, перед вами обычный металл, не имеющий никакого отношения к нержавейке.

Выбираем внутренний диаметр трубы

Правильный подбор этой величины зависит от параметров отопительной установки. Для определения сечения цилиндрической конструкции разработана специальная методика вычисления, в которой за основу берется тепловая мощность оборудования. Формулы расчета довольно сложны, поэтому можно просто воспользоваться усредненными значениями:

При определении диаметра трубы важно учитывать размеры слоя и вид термоизоляции. Наиболее подходящими являются теплоизолирующие материалы одних из самых известных в мире производителей:

• PAROC ROB 80t;
• МАТ 30;
• ROCKWOOL WIRED MAT 80.

Все эти марки представляют собой базальтовую вату, характеризующуюся пожаробезопасностью.

Толщина утеплителя выбирается в зависимости от вида отопительного оборудования. При этом учитывается средняя температура нагрева выводимых газов.

В таблице показано несколько усредненных данных:

Монтаж сэндвич дымохода своими руками

Сам монтаж сэндвич нержавеющего дымохода никаких сложностей не вызовет

Проводя монтаж дымохода своими руками, запомните важное правило, делать это нужно только снизу вверх. То есть, сначала работаем с котлом, постепенно продвигаясь к крыше, таким образом, мы, как бы надеваем верхнюю трубу на нижнею

Проводя установку дымохода, сэндвич панелей своими руками, помните, что один из краев будет — зауженный. Как раз этот край и нужно вставлять в верхнюю трубу, чтобы шов получился сверху вниз, но не наоборот. Кстати, можно использовать при монтаже и тройник, он избавит от скапливающейся сажи и позволит конденсату стекать в специальный приемник.

В местах прохода через стены и перекрытия, места под кронштейны для дымохода из сэндвич труб нужно обязательно укреплять. Чтобы место перехода надежно держалось, и было не проницаемым, можно вырезать большего размера отверстие, перекрыв его плитой фанеры, сверху прикрутить асбестовый лист, а поверх него «оцинковку». После этого, прорезаем нужного диаметра отверстие и проводим монтаж.

Самый ответственный момент монтажа дымохода – это проход через крышу. Для этого потребуется изнутри приложить оцинкованный лист, через который провести трубу. Когда она полностью выведена, прикручиваем «оцинковку». Можно завести края под кровлю, дополнительно отделав её.

Не забываем, если кровля воспламеняемая, нужно установить дополнительный дефлектор, чтобы обезопасить от попадания искр на кровлю.

Когда полностью вывели трубу, можно проводить работы по укреплению стыков. Делать это разрешается с помощью обычных хомутов. Пример скрепления стыков: соединения между собой проводим обжимным хомутом с одной стороны, а стыки с другими элементами, будто тройники или переходники, с двух сторон теми же хомутами.

Финальным этапом, уже после того, как весь монтаж закончен, нужно обязательно снять защитную пленку (в местах прохода через перекрытия заранее). После рекомендуется провести герметизацию швов с помощью герметика, учитывайте при покупке жароустойчивость (не менее 1000).

Есть также особые правила нанесения герметика:

• Для внутренних каналов — на внешнюю сторону верхней внутренней части.
• Для внешних каналов – по наружности.
• В переходах – по наружности.

Достоинства и недостатки вывода трубы через стену

Дымоход, расположенный в горизонтальной плоскости, обладает множеством плюсов и минусов. К положительным моментам относят следующее:

1. Грамотное исполнение проекта деревянного дома позволяет вписать дымоход в общую его конструкцию.
2. Экономия пространства в помещении, поскольку наружное расположение канала сохраняет внутренний объем дома.
3. Простота сборки и установки в отличие от традиционной технологии монтажа через верхнюю конструкцию здания. Вывод трубы через стену исключает нарушение целостности перекрытий между этажами строения и/или его кровлей.

Среди отрицательных моментов отмечают следующее:

1. Необходимость утепления внешних стенок дымохода.
2. Наружное расположение канала требует установки под ним горизонтального участка.
3. По мнению специалистов, внешняя газоотводящая труба имеет небольшой КПД.
4. Возникновение определенных трудностей при совмещении дизайна конструкции с экстерьером сооружения.
