Гидрострелка для отопления: что это и зачем она нужна?

Монтаж полипропиленовой гидрострелки своими руками

Решив создать полипропиленовый разделитель самостоятельно, достаточно подготовить полую трубу круглого сечения, снабжённую патрубками для подсоединения отопительной сети. Контуры подачи обычно размещены вверху, обратки — внизу. Тройники соединяют между собой отрезками труб, закрывают торцы заглушками. Работы проводятся сварочным аппаратом с насадками.

Подключая настенный котёл максимальной мощностью 40 кВт, предпочтительно использование кольцевого коллектора на 2-4 контура. Работает коллектор и гидрострелка в одном корпусе, лишённом внутренних перегородок. Теплоноситель постоянно циркулирует через котёл и коллектор. Отбор тепла от пластиковой гребёнки производится насосной группой. Упрощённая конструкция ПВХ буфера займёт минимум места и затрат.

Фото 3. Гидрострелка из полипропилена. В верхнюю часть конструкции подключается контур с горячим теплоносителем. в нижнюю — с холодным.

Плюсы и минусы изделий из полипропилена

• Гладкая поверхность материала уменьшит сопротивление теплоносителя, снизив тепловые потери котла.
• Полипропилен удобно окрашивать снаружи термостойкой краской.
• Стоимость пластиковой конструкции обходится дешевле аналогов.
• Пластиковые изделия препятствуют образованию коррозии.
• Эффективно работают с котлами мощностью до 35 Квт.
• Корректируют давления в системе.
• Автоматически распределяют термические потоки в требуемом направлении.
• Сглаживают гидроудары.
• Повышают КПД котла, экономию топлива.

Недостатки полипропиленовых разделителей:

• Невозможность установки гидрострелки в системе с твердотопливным котлом. Полипропилен подлежит быстрому износу при высоком давлении, температуре.
• Монтаж конструкции задействует дополнительное оборудование (сварочный аппарат для полипропилена), муфты, отводы, краны.
• Диаметр гидрострелки должен соответствовать трём окружностям патрубков контуров (60—90, 120 мм). Трубы необходимых размеров редкие и дорогие.

Важно! Твердотопливные котлы часто нагревают воду до 90—95 °С. Полипропилен выдерживает температурные нагрузки, но при внештатной ситуации (при отключении электричества) теплоноситель на подаче прогревается до 130 °C

Гидрострелка в разрезе

Гидрострелка в разрезе не представляет ничего сложного. Конечно же, есть более сложные модификации, оснащенные фильтрами. Возможно, в будущем будет придумана еще более сложная конструкция, но пока что гидрострелка представляет собой унифицированное устройство.

По принципу функционирования круглые гидроразделители не имеют отличий от профильных, которые имеют прямоугольную форму. Профильная гидрострелка, принцип работы которой заключается в уменьшении расположения в пространстве и увеличении емкости, имеет более привлекательный вид. С позиции гидравлики стрелка круглой формы подходит больше.

Схема обвязки с котлом

Чтобы понять, как работает гидрострелка в системе отопления с несколькими контурами, мы предлагаем изучить схему ее обвязки с котлом, представленную ниже:

Теперь оба коллектора связаны между собой перемычкой, уравнивающей давление в подающей и обратной магистрали. Благодаря этому в каждый контур поступит столько теплоносителя, сколько нужно

При этом важно обеспечить такой же расход теплоносителя со стороны теплогенератора, иначе его температура на стороне потребителей может стать недопустимо низкой

В интернете очень популярна схема гидрострелки (показана выше), изображающая 3 рабочих режима:

• суммарный расход теплоносителя в контурах потребителей и со стороны котла одинаков;
• отопительные ветви отбирают большее количество воды, чем ее обращается в котловом контуре;
• расход в кольце со стороны теплогенератора больше.

В действительности у гидрострелки режим работы один-единственный, он изображен на схеме под номером 3. Добиться идеального режима (№1) невозможно, так как гидравлическое сопротивление ветвей потребителей все время меняется из-за работы термостатов, да и подобрать так точно насосы нереально. По схеме №2 действовать нельзя, потому что тогда большая часть теплоносителя станет обращаться по кругу со стороны потребителей.

Это приведет к понижению температуры в системе отопления, ведь со стороны котла в гидрострелке будет подмешиваться мало горячей воды. Чтобы поднять эту температуру, придется выводить теплогенератор на максимальный режим, что не способствует стабильной работе системы в целом. Остается вариант №3, при котором в коллекторы идет достаточное количество воды требуемой температуры. А уж понизить ее в контурах – задача трехходовых клапанов.

Функция гидрострелки в системе отопления лишь одна – создание зоны с нулевым давлением, откуда смогут отбирать теплоноситель любое число потребителей. Главное, — обеспечить необходимый расход со стороны источника тепла. Для этого реальная производительность котлового насоса должна быть немного больше суммы расходов на всех ветвях потребителей. Подробнее обо всех нюансах рассказано и показано на видео:

Для чего нужна гидрострелка в системе отопления

Гидрострелка – это деталь из обвязки котла, с помощью которой стабилизируют характеристики процесса циркуляции теплоносителя и нивелируют тепловые колебания в теплогенерирующем агрегате. Кроме того, гидрострелка может работать и как компенсатор, обеспечивающий независимость отопительных контуров.

В итоге растет КПД системы отопления, уменьшается расход топлива, облегчается работа теплогенерирующего агрегата и продлевая срок безаварийной эксплуатации всего оборудования.

Как работает гидрострелка?

Типовая гидравлическая стрелка представляет собой вертикально ориентированный цилиндр или прямоугольный параллелепипед с четырьмя рабочими отводами – по два сверху и снизу.

Причем центральная ось верхних отводов располагается вдоль одной линии или со смещением одного штуцера вверх. В свою очередь пара нижних отводов обустроена либо вдоль одной оси, либо со смещением вниз одного из штуцеров. К верхним отводам подключают напорную ветвь системы, а к нижним, соответственно, обратку.

Принцип работы гидрострелки

Кроме того в дно корпуса «стрелки» врезают штуцер с вентилем для слива теплоносителя из системы, а в крышку – штуцер с клапаном для удаления воздуха, который скапливается над водой (теплоносителем) и стравливается за счет давления в системе.

Устроенная подобным образом гидрострелка делит систему отопления на два контура:

• Малую ветвь, в которую входит «стрелка» и котел. Схема циркуляции: горизонтально от котла – вертикально по стрелке – горизонтально в котел.
• Большую ветвь, в которую входит котел, трубы, радиаторы и стрелка. Схема циркуляции: горизонтально от котла, сквозь стрелку, к батарее – вертикально по батарее – горизонтально от батареи, сквозь стрелку, к котлу.

Циркуляция по малому контуру осуществляется только в случае избытка тепла в системе. В этом случае излишне разогретый теплоноситель сбрасывается посредством стрелки в обратку, после чего контроллер температуры котла «гасит» топку.

При этом теплогенерирующий агрегат сможет включиться в работу системы только после понижения температуры теплоносителя до приемлемого уровня, открывающего большую ветвь циркуляции.

Движение теплоносителя по большой ветви – фактически всей разводке системы – осуществляется только в случае штатной работы котла, генерирующего «нужную» батареям порцию тепловой энергии.

Проще говоря: система отопления с гидрострелкой тратит минимум топлива и производит максимум тепловой энергии.

Как устроен гибрид гидрострелки и коллектора?

Такой гидродинамический терморегулятор можно сделать из любой типовой стрелки, заменив «правые» отводы на коллекторы. То есть напротив каждого «левого» штуцера, подключаемого к котлу, к корпусу приваривают не «правый» штуцер, а длинную трубу с множеством вертикальных отводов – коллектор системы отопления.

Гидравлическая стрелка

Теплоноситель поступает из котла в «стрелку», движется по ней в горизонтальном направлении и переходит в коллектор лучевой разводки, распределяясь по множеству контуров системы отопления. Причем каждый напорный патрубок на «выходе» из стрелки-коллектора комплектуется своим насосом, обеспечивающим циркуляцию теплоносителя в конкретном контуре разводки.

В итоге коллектор отопления с гидрострелкой регулирует не только температуру теплоносителя, но и направление циркуляции, выравнивая давление между ветвями системы. Причем строительство такого гибрида оправдано лишь в случае экономии места в котельной. Поскольку тривиальное подключение пары коллекторов к типовой стрелке с четырьмя патрубками даст тот же эффект.

Как выбрать гидродинамический терморазделитель?

Относительно низкая цена гидрострелки для отопления нивелирует саму идею строительства этого узла своими руками.

Поэтому большинство домовладельцев предпочитают «заводские» стрелки кустарным самоделкам, выбирая гидродинамический терморегулятор по следующим параметрам:

• Тепловой мощности котла.
• Объему теплоносителя в системе.

Эти параметры должны соответствовать «паспортным» данным гидрострелки, то есть сама процедура выбора выглядит следующим образом:

• Узнаем тепловую мощность котла (по паспорту агрегата) и объем воды в системе (по метражу труб и габаритам котла и батарей).
• Идем в магазин и покупаем стрелку, подходящую под объем и мощность.

https://youtube.com/watch?v=sLsOysrbhb8

Также советуем посмотреть:

• Пленочный теплый пол с инфракрасным излучением
• Альтернативные источники отопления для частного дома — что выбрать?
• Для чего нужен байпас в системе отопления?
• Гофрированные нержавеющие трубы для отопления

Назначение приспособления

Описываемая здесь гидрострелка необходима для балансировки уровня давления во всей котельной системе, когда изменяются показатели в главном контуре. Такое устройство без проблем регулирует трехконтурный вариант системы, в которой включены сразу и нагреватель воды, и радиатор отопления, и даже теплой пол.

Когда соблюдаются все правила гидродинамики, обеспечивается стабильная работа в нормальном режиме.

Стоит знать: устанавливается большинство гидрострелок строго в вертикальном положении, чтобы отвод воздуха из системы осуществлялся полностью автоматически.

Также гидроразделитель — это своеобразного рода отстойник, в котором изымаются из теплоносителя различного рода образования, будь то накипь или коррозия. Но происходит это опять же, если соблюдены все гидромеханические нормы.

Стоит отметить, что такая функция гидрострелки, сделанной как из нержавейки, так и из других материалов, увеличивает срок службы многих деталей в отопительной системе. Такое устройство также отводит образующийся в теплоносителе воздух, что снижает в металлических частях окислительный процесс.

В классическом варианте конструкции, которая предусматривает наличие только одного контура, если происходит отключение нескольких веток, то уменьшается расходование тепла в системе. Поэтому температура теплоносителя после прохождения всего пути снижается незначительно. Гидрострелка же позволяет поддерживать стабильный уровень расхода тепла, тем самым обеспечивая стабильную циркуляцию в системе.

Совмещение коллектора отопления с гидрострелкой

Небольшие дома обогревает котел, в который встроен насос. Вторичные контуры присоединяют к котлу через гидрострелку. Независимые контуры жилых домов с большой площадью (от 150 м2) подключают через гребенку, гидроразделитель будет громоздким.

Распределительный коллектор монтируют после гидрострелки. Устройство состоит из двух независимых частей, которые объединяют перемычки. По количеству вторичных контуров врезают попарно расположенные патрубки.

Распределительная гребенка облегчает эксплуатацию и ремонт оборудования. Запорная и регулирующая арматура системы теплоснабжения дома находится в одном месте. Увеличенный диаметр коллектора обеспечивает равномерный расход между отдельными контурами.

Применение гидрострелки убережет котел от теплового удара.

Разделитель и компланарная распределительная гребенка образуют гидравлический модуль. Компактный узел удобен для стесненных условий небольших котельных.

Монтажные выпуски предусмотрены для обвязки звездочкой:

• низконапорный контур теплых полов подключают снизу;
• высоконапорный контур радиаторов — сверху;
• теплообменник — сбоку, на противоположной стороне от гидрострелки.

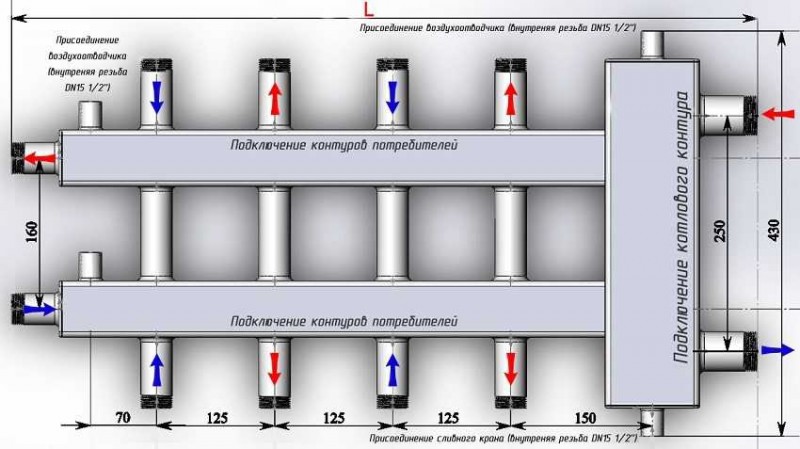

На рисунке представлена гидрострелка с коллектором. Схема изготовления предусматривает установку балансировочных клапанов между коллекторами подачи/обратки:

Схема гидрострелки с коллектором.

Регулирующая арматура обеспечивает максимальный проток и напор на дальних от гидрострелки контурах. Балансировка снижает процессы неправильного дросселирование потока, позволяет добиться расчетной подачи теплоносителя.

Обратите внимание! Автономная система отопления относится к системам, работающим с высокой температурой среды под давлением (гидрострелка отопления частного дома в том числе).

Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе.

Размеры коллектора отопления с гидрострелкой.

Теоретические знания помогут составить схемы и чертежи гидрострелки отопления, сделать индивидуальный заказ оборудования в специализированной организации, проконтролировать работу подрядчика. Доверять изготовление ответственных узлов системы отопления непрофессионалам опасно для жизни и здоровья. Следует помнить о том, что испорченное по вине владельца оборудование гарантийному ремонту и возврату не подлежит.

Как самому выполнить: подготовка материалов и инструментов

Самостоятельную установку гидрострелки просит применения:

• аппарата для сварки;
• молотка;
• угловые шлиф машинки;
• коллектора (достаточно трубы стальной 80х80 со стенкой 3 мм);
• 2-ух квадратных шайб на торцы;
• 2-ух резьбовых компонентов для спуска воздуха и крана для слива воды;
• две котловые трубы с резьбой диаметром 25 мм;
• 6 резьбовых деталей по 20 мм для потребителей (2 для отапливания, 2 на тёплые полы, 2 — косвенного обогревания);
• прибора для определения величины давления;
• кранов;
• биметаллических коронок25 и 29 диаметра, свёрла 8,5 мм;
• электродов для сварки (3 мм);
• грунтовки, краски молотковой.

Внимание! В первую очередь необходимо проверить уровнем качество деталей для соединения. Устанавливая кривые резьбы, краны и насосы повредятся

Первичные расчёты

Для создания чертежей гидрострелок требуется правильно определить размер трубы.

Фото 1. Железная гидрострелка, поставленная в систему обогрева. Перед монтажными работами нужно высчитать трубный диаметр.

Расчёты ведутся по формуле: D=49*vW: ?t, где:

W — мощность оборудования для котельной.

?t — разница температур.

Длина коллектора должна подходить 6-ти диаметрам, а между трубками выполняют расстояние, равное 2-3 O. Применяя данные которые получены, рисуют схемы сборки прибора.

Очередность изготовления, схема

В заблаговременно подготовленном коллекторе прожигают электродом отверстия, согласно разметке. Для 3 потребителей применяют трубу стальную длиной 900 мм. На торцевой поверхности отрезков трубы выполняют фаску приблизительно 1 мм. Размечивают размещение коллекторных труб: с одной стороны 3 подачи, 3 обратки. Отступают по 50 мм от края «холодной» и «горячей» стороны, отводят по 150 мм для 3 входов патрубков.

На противоположной стенке трубы сверлят отверстие под контур подачи (напротив среднего отвода для потребителей). От этого отверстия отмеряют 250 мм, сверлят добавочный просвет для обратки. Полученная конструкция учитывает расположение 6 входов для труб потребителей с одной стороны, 2 отверстия под контуры котла с противоположной.

Для создания начальных отверстий послужит ступенчатое сверло. Добиться необходимого диаметра для входа резьбы ? сможет помочь коронка на 20 мм. Добавочной насадкой (диаметром 29 мм) делают дюймовые отверстия для котлового контура.

Фото 2. Схема гидрострелки для системы для отопления. Красным цветом указаны трубы, в которые подсоединяется контур с горячей водой, синим — с холодной.

Квадратные шайбы исполняют функцию заглушек. К пластинам приваривают стальные муфты. Торцы зачищают, выполняют скос на кромках, прихватывают инверторным аппаратом к разделителю. Образовывают первый шов, зачищают, проводят добавочную отделку сваркой.

На зачищенную гидрострелку приваривают резьбу для котлового контура, труб потребителей. Накрутив чугунные заглушки, приготавливают прибор под проверки. Подсоединяют оборудование насоса, подгоняющее воду. Контролируют рабочее давление (2 атмосферы) через патрубок для соединения крана для слива воды. Остаётся приготовить гидрострелку для покраски, заранее защитив резьбы от материала для отделки.

Устанавливают прибор вертикально, в горизонтальном положении, под угол. Вентиляционный клапан устанавливают вверху, кран для слива — внизу. Трудные конструкции оборудуют горизонтальными перегородками. Сборник шлама и магнитный уловитель устанавливают внизу корпуса. Аэрация проходит вверху.

Совет. Квалифицированные мастера предлагают оборудовать гидрострелки приборами для определения величины давления, обеспечивающими контроль давления в отопительной сети.

3 Изготовление своими руками

Перед покупкой или изготовлением гидрострелки для отопления своими руками следует детально изучить её строение и конструктивные особенности. Сама схема не представляет собой ничего сложного.

Пустая внутри труба (квадратной или круглой формы) снабжена по бокам несколькими патрубками для подключения к отопительной системе.

Следует отметить, что, как правило, патрубки для подачи воды расположены сверху конструкции, а для отвода — снизу. Такой способ действителен, если гидрострелка расположена в вертикальном положении. Но когда позволяет схема, её можно устанавливать и горизонтально.

Для отопления частных домов зачастую применяется гидравлический разделитель. Вместе с ним необходимо устанавливать коллектор. Обычно они продаются вместе (комплектом). Для изготовления разделителя и коллектора используются такие материалы, как:

• сталь с небольшим количеством углерода;
• полипропилен;
• нержавейка.

Встречаются и более сложные модели гидрострелок. Они оборудованы не только отводчиком воздуха и сливной заслонкой, но и местом под установку различных датчиков, сеточками и пластинами. Последние исполняют функцию разделителя потока теплоносителя и его фильтрации. Стоимость таких конструкций довольно высока, как и потребность в постоянной профилактике и обслуживании.

Сегодня популярными являются металлические трубы, из которых делают гидрострелки домашние мастера. Но так как полипропилен набирает обороты, то, скорее всего, статистика поменяется именно в его сторону. Связано это с высокой стоимостью полипропиленовых гидрострелок заводского производства, а сделать их самостоятельно из этого материала в несколько раз дешевле. Для этих целей понадобятся:

• полипропиленовая труба соответствующего диаметра;
• несколько тройников для патрубков;
• две заглушки.

Так как диаметр трубы для изготовления гидрострелки довольно большой, то необходимо для пайки приобрести специальную насадку, а также выдержать определённое время при скреплении.

Ничего особенного в конструкции нет. Тройники прикрепляются к основному элементу отрезками труб, которые закрываются заглушками. Однако такое устройство не будет иметь эстетичного вида. Кроме того, использовать его можно не во всех системах. Связано это с тем, что котлы, работающие на твёрдом топливе, на своём пике могут достигать 95 градусов рабочей температуры.

Разумеется, что гидроразделитель, своими руками сделанный из полипропилена, выдержит её, но бывают и нештатные ситуации. К примеру, если выключат электричество, тогда по инерции твердотопливный котёл может резко начать набирать температуру. Иногда она достигает 130—140 °C. Это может плохо сказаться на дальнейшей работе системы или она вовсе выйдет из строя. В связи с этим все элементы такого типа рекомендуется делать из металла. Хотя, как уже можно понять, гидрострелку из полипропилена своими руками сделать проще, чем из металла. Таким образом, можно выделить ключевые преимущества полипропиленовых устройств:

• полипропилен можно легко покрасить термостойкой краской с наружной стороны;
• пластиковые модели значительно дешевле металлических аналогов;
• КПД немного увеличится, так как сопротивление теплоносителя будет меньше на гладкой поверхности;
• кроме того, что пластик не ржавеет, он ещё и предотвращает появление коррозии на соседних элементах;
• стабилизация давления в системе;
• останавливает гидроудары и предотвращает выход из строя всей системы;
• экономит топливо, повышает производительность котла;
• работа может происходить с котлами до 35 кВт максимальной мощности;
• в автоматическом режиме перенаправляет потоки теплоносителя в нужном направлении.

Все вышеуказанные достоинства не являются исчерпанными. Каждая модель может иметь свои особенности. Кроме этого, отдельные плюсы некоторые модели могут и не иметь. Всё зависит от качества, производителя и многих других факторов. Также можно указать и недостатки гидрострелок:

• полипропиленовые изделия невозможно установить в твердотопливных котлах, так как они быстро выйдут из строя из-за сильного давления и перепада температур;
• для установки нужно подготовить специальные инструменты и материалы, такие как сварочный аппарат для полипропилена, муфты, краны и отводы;
• диаметр основы гидрострелки должен быть равен сумме диаметров трёх контуров от 60 до 90 мм и 120 мм, а они довольно-таки дорогие.

https://youtube.com/watch?v=qG7TkatjnkE

Роль гидрострелки в современных отопительных системах

Дабы выяснить, что собой представляет гидрострелка и какие функции она выполняет, вначале ознакомимся с особенностями работы индивидуальных отопительных систем.

Простой вариант

Самый простой вариант отопительной системы, оборудованной циркуляционным насосом, будет выглядеть примерно следующим образом.

Безусловно, данная схема существенно упрощена, поскольку многие элементы сети в ней (к примеру, группа безопасности) попросту не показаны, чтобы «облегчить» картинку для восприятия. Итак, на схеме вы можете увидеть, прежде всего, отопительный котел, благодаря которому и нагревается рабочая жидкость. Также виден циркуляционный насос, посредством которого жидкость движется по подающему (красному) трубопроводу и так называемой «обратке». Что характерно, такой насос может устанавливаться как в трубопровод, так и непосредственно в котел (последний вариант присущ больше приборам настенного типа).

Обратите внимание! Еще в замкнутом контуре имеются отопительные радиаторы, благодаря которым и осуществляется теплообмен, то есть генерируемое тепло передается в помещение. Если насос грамотно подобран в плане давления и производительности, то его одного будет вполне достаточно для одноконтурной системы, следовательно, нет никакой необходимости в использовании иных вспомогательных устройств

Если насос грамотно подобран в плане давления и производительности, то его одного будет вполне достаточно для одноконтурной системы, следовательно, нет никакой необходимости в использовании иных вспомогательных устройств.

Более сложный вариант

Если площадь дома достаточно большая, то представленной выше схемы для него будет явно недостаточно. В таких случаях применяется сразу несколько отопительных контуров, поэтому схема будет выглядеть несколько по-другому.

Здесь мы видим, что посредством насоса рабочая жидкость поступает в коллектор, а оттуда уже передается на несколько отопительных контуров. К последним можно отнести следующие элементы.

1. Контур высокой температуры (или несколько), в котором имеются коллекторы или же обычные батареи.
2. Системы ГВС, оснащенные бойлером косвенного нагрева. Требования к перемещению рабочей жидкости здесь особенные, поскольку температура подогрева воды в большинстве случаев регулируется изменением расхода жидкости, проходящей через бойлер.
3. Теплые полы. Да, температура рабочей жидкости для них должна быть на порядок ниже, поэтому и используются особые термостатические устройства. Тем более что контуры теплого пола имеют длину, существенно превышающую стандартную разводку.

Вполне очевидно, что один циркуляционный насос с такого рода нагрузками не справится. Безусловно, сегодня продаются высокопроизводительные модели повышенной мощности, способные создавать достаточно высокое давление, однако стоит подумать и о самом отопительном приборе – его возможности, увы, не безграничны. Дело в том, что элементы котла изначально предназначаются на определенные показатели напора и производительности. И данные показатели превышать не стоит, поскольку это чревато поломкой дорогостоящей отопительной установки.

Помимо того, сам циркуляционный насос, функционируя на пределе собственных возможностей для того, чтобы обеспечивать жидкостью все контуры сети, долго прослужить не сможет. Чего уж говорить о сильном шуме и расходе электрической энергии. Но вернемся к теме нашей статьи – к гидрострелке для отопления .

Схема подключения и монтаж

Гидравлическая стрелка имеет схему подключения, столь же простую, как и собственное устройство. Большая часть правил относится не столько к подключению, сколько к расчёту пропускной способности и расположению выводов. Тем не менее, знание полной информации позволит провести монтаж корректно, а также убедиться в пригодности выбранной гидрострелки для её установки в конкретную систему отопления.

Первое, что нужно чётко усвоить — гидрострелка будет работать только в системах отопления с принудительной циркуляцией. При этом насосов в системе должно быть как минимум два: один в контуре генерационной части, и хотя бы один в потребительской. При прочих условиях гидравлический разделитель будет играть роль шунта с нулевым сопротивлением и, соответственно, закоротит собой всю систему.

Пример схемы подключения гидрострелки: 1 — котёл отопления; 2 — группа безопасности котла; 3 — расширительный бак; 4 — циркуляционный насос; 5 — гидравлический разделитель; 6 — автоматический воздухоотводчик; 7 — запорные вентили; 8 — кран слива; 9 — контур № 1 бойлер косвенного нагрева; 10 — контур № 2 радиаторы отопления; 11 — трёхходовой кран с электроприводом; 12 — контур № 3 тёплый пол

Следующий аспект — размеры гидрострелки, диаметр и расположение выводов. В общем случае диаметр колбы определяется исходя из наибольшего расчётного протока в магистрали. За максимум может приниматься расход теплоносителя либо в генерационной, либо в потребительской части системы отопления согласно данным гидравлического расчёта.

Зависимость диаметра колбы разделителя от протока описывается соотношением расхода к скорости протока теплоносителя через колбу. Последний параметр фиксированный и, в зависимости от мощности котельной установки, может варьироваться от 0,1 до 0,25 м/с. Частное, полученное при вычислении указанного соотношения, нужно умножить на поправочный коэффициент 18,8.

Диаметр патрубков подключения должен составлять 1/3 от диаметра колбы. При этом вводные патрубки располагаются от верха и низа колбы, а также друг от друга на расстоянии, равном диаметру колбы. В свою очередь выходные патрубки располагаются так, чтобы их оси были смещены относительно осей вводов на два собственных диаметра. Описанными закономерностями определяется общая высота корпуса гидрострелки.

Гидрострелка подключается к прямому и возвратному магистральному трубопроводам котла или нескольких котлов. Разумеется, при подключении гидрострелки не должно быть и намёка на сужение условного прохода. Это правило вынуждает использовать в обвязке котла и при подключении коллектора трубы с очень значительным условным проходом, что несколько осложняет вопрос оптимизации компоновки оборудования котельной и повышает материалоёмкость обвязки.

Рекомендуем: Русская печь своими руками — подробная порядовка и видеоинструкции

Выводы и полезное видео по теме

Видео о практическом применении: когда возникает необходимость в установке гидрострелки, а когда она не нужна.

Значимость гидрострелки в распределении тепловых потоков переоценить сложно. Это действительно необходимое оборудование, которое следует устанавливать на каждой системе индивидуального отопления и ГВС.

Главное – правильно рассчитать, спроектировать, изготовить устройство – гидравлический разделитель. Именно точный расчёт позволяет добиваться максимальной отдачи от устройства.

Пишите, пожалуйста, в находящемся ниже блоке, публикуйте фото по теме статьи, задавайте вопросы. Расскажите о том, как оснащали систему отопления гидрострелкой. Опишите, как изменилась работа сети после ее установки, какие плюсы приобрела система после включения этого устройства в схему.
