Гидрострелка в системе отопления своими руками

Для чего нужна гидрострелка

Если у вас в доме планируется монтаж простой системы отопления закрытого типа, где задействовано не более 2 циркуляционных насосов, то гидравлический разделитель вам точно не понадобится.

Когда контуров и насосов – три, при этом один из них предназначен для работы с бойлером косвенного нагрева, то и здесь можно обойтись без гидрострелки. Задуматься о разделении отопительных контуров надо в ситуации, когда схема выглядит следующим образом:

В представленной схеме гидрострелки нет, но без ее монтажа тут явно не обойтись. Есть 4 контура, в которых действует столько же насосов разной производительности. Самый мощный из них создаст в подающем коллекторе разрежение, а в обратном – повышенное давление. При одновременной работе насосу меньшей производительности просто не хватит сил на преодоление этого разрежения и он не сможет отобрать теплоноситель на свой контур. По итогу ветвь не будет функционировать, поскольку насосы мешают друг другу.

Чтобы устранить перепад давления ΔР, возникающий между коллекторами и дать возможность всем насосам спокойно отбирать нужное количество теплоносителя, в схему включается гидрострелка. Она представляет собой полую трубу расчетного сечения, чьей задачей является создание зоны нулевого давления между теплогенератором и несколькими потребителями. Как действует этот элемент в схеме обвязки котла, описано в следующем разделе.

Для чего нужна?

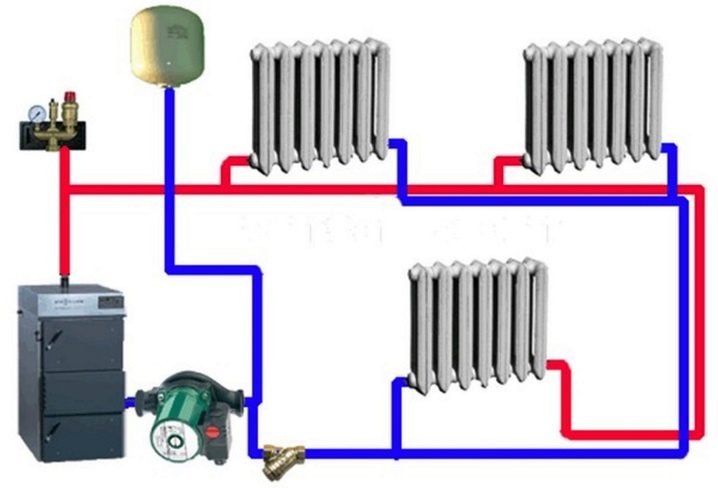

Чтобы выяснить, для каких целей используется гидрострелка, требуется понять принцип функционирования самой простой системы отопления с принудительной циркуляцией теплоносителя.

Главными составляющими вышеприведенной схемы являются:

• отопительный котел;
• радиаторы или конвекторы, которые размещаются на одном контуре (количество отопительных приборов может быть разным);
• насос – прибор, с помощью которого носитель тепла циркулирует по магистрали.

Кроме этого, в систему входят и другие элементы, например, расширительный бак, но мы не будем заострять на них внимание, так как они не так важны для объяснения принципа работы гидрострелки. Описанная выше схема подойдет для дачи или небольшого дома, но если строение имеет большую площадь или несколько этажей, то потребуется более сложная отопительная система с применением коллекторной схемы

Описанная выше схема подойдет для дачи или небольшого дома, но если строение имеет большую площадь или несколько этажей, то потребуется более сложная отопительная система с применением коллекторной схемы.

На схеме видно, что к коллектору подсоединены следующие приборы:

• Контуры с разным количеством радиаторов отопления. Контуров может быть несколько и их протяженность также может отличаться друг от друга (на схеме Р).
• Системы водяных теплых полов, к которым предъявлены другие температурные параметры теплоносителя. Кроме этого, длина теплых полов значительно больше контуров, что повышает уровень гидравлического сопротивления (на схеме СТП).
• Бойлер косвенного нагрева. Задача этого оборудования – обеспечение горячего водоснабжения. К бойлеру тоже предъявляются совершенно другие требования (на схеме Бгвс).

Не нужно быть специалистом, чтобы понять, что со всеми составляющими автономной системы отопления не сможет справиться один насос, даже если он будет достаточной мощности. Стоит учесть, что слишком мощный насос будет создавать повышенное давление, а это пагубно отразится на работе дорогостоящего котла и приведет к сокращению его срока эксплуатации.

Учитывается и тот фактор, что каждый отдельный контур отличается напором и другими техническими характеристиками. Поэтому используя один насос, невозможно добиться скоординированной работы системы.

Для нормальной работы нескольких контуров необходима максимальная точность в настройке насосов, но достичь подобного эффекта невозможно. Это объясняется тем, что такие величины, как напор, производительность и степень нагрева переменные. Существует множество ситуаций, при которых один контур может повлиять на состояние другого. Проявляться они могут по-разному. Например, резко меняться напор или температура теплоносителя, но в любом случае, эффект будет негативным. Такие разлады пагубно отразятся и на работе насоса, и на состоянии котла.

Известно, что за разделение гидравлических систем отвечает коллектор. Но возможно ли, чтобы и контуры котла были автономными? Имеется в виду то, что котел должен подавать определенное количество носителя тепла для каждого контура, а контур, в свою очередь, принимал бы определенное количество жидкости.

Данная задача вполне реальна. Для этого необходимо выделить малый контур котла, что осуществляется при помощи гидравлического распределителя. То есть этот элемент может изменять направление теплоносителя, когда это требуется для корректной работы системы отопления.

Конструкционные особенности гидрострелки

Устройство гидрострелки отопления настолько простое, что в ней нет буквально никаких движущихся частей, электроники и чего-либо другого. Взгляните на её схему – это круглая или прямоугольная труба, запаянная с двух сторон. Располагается она вертикально или горизонтально. С одной стороны у неё два патрубка для подключения к отопительной системе, а с другой стороны – два патрубка для подключения к котлу.

Именно так выглядит гидрострелка для одноконтурной системы отопления. Внутри самой трубы ничего нет – абсолютно, там пустое пространство, в дальнейшем заполняемое теплоносителем.

Снаружи гидрострелки видны:

• Патрубки для подключения к котлу и отоплению.
• Кран для слива воды.
• Автоматический спускник воздуха.

Именно так устроены самые простые гидрострелки.

Гидравлическая стрелка для систем отопления на несколько контуров устроена ничуть не сложнее. Просто в ней больше патрубков для подключения вторичных контуров. Сюда же подключаются бойлеры и системы тёплых полов. К каждому подающему патрубку через краны подключаются циркуляционные насосы – по одному на каждый контур. Для контроля давления и температуры сюда ставятся термоманометры.

Схема подключения

Гидрострелка устанавливается как в вертикальном положении, так и в горизонтальном, угол при этом значения тоже не имеет

Принимается во внимание только направленность торцевых труб. От этого зависит правильность работы воздухоотводчика и очищение от осевшего шлама. Конструкция должна располагаться сразу после запорной арматуры котла

Конструкция должна располагаться сразу после запорной арматуры котла.

Место установки оборудования зависит от схемы отопительной системы. Однако он должен быть расположен на минимальном расстоянии от котла. Для коллекторной схемы разделитель устанавливается перед ним.

В случае подключения дополнительного насоса разделитель следует монтировать между насосом и местом выходящей трубы к отопительному устройству.

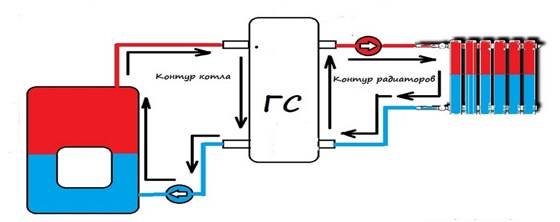

На рисунке представлена схема подключения разделителя к отопительному устройству и радиаторам.

Как сделать гидрострелку своими руками

Чертежи гидрострелок легко можно сделать самому, но перед этим необходимо высчитать её размеры. И основным, от которого пойдут все остальные, является диаметр трубы. Вычисляется он по формуле: D=49*√W: Δt

• W – мощность котла.
• Δt – разность температур.

Дальше, как уже и говорилось, пляшем от полученного размера диаметра. Длина трубы под гидрострелку должна быть равной не меньше шести диаметров, а между патрубками 2-3 диаметра. Получив все эти цифры можно смело рисовать схемы и чертежи, по которым и будем собирать прибор.

• Теперь следует подобрать саму трубу. Идеальным вариантом будет труба из нержавейки, но она требует особых навыков сварочного дела. Поэтому можно взять и простую металлическую трубу с толщиной стенки не меньше 4 мм.
• Согласно схеме в ней сверлится нужное количество отверстий. Одно для подключения к котлу, остальные на подачу теплоносителя на контуры.
• Сверху приваривается заглушка с отверстием под воздушный клапан.
• Снизу заглушка с отверстием под сливной кран.
• В боковые отверстия ввариваются резьбы, к которым впоследствии подсоединяются трубы.
• Для того чтобы выявить наличие трещин или некачественных сварочных швов внутрь заливают воду и проверяют на наличие протечек.
• Внешняя обработка включает в себя шлифовку сварочных швов и покраску.

Осталось вмонтировать гидрострелку в систему отопления, ещё раз проверить все стыки и соединения, залить внутрь воду и запустить нагревательный котёл.

Другие советы

Гостиная с кухней может быть совмещена и декорирована с разными недочетами

Важно просчитать и предвидеть все заранее.
Оформители и мастера делятся советами, которые помогут избежать проблем при ремонте и обустройстве:

О того, насколько детально будет составлен проект, зависит результат. Как ни странно, стоит учесть рост близких и родных. Также советуют просчитать примерное количество возможных гостей.
Избавиться от запаха пищи можно, если установить сильную вытяжку или систему вентиляции

Небольшие модели больше подходят хозяйкам, которые мало готовят.
Если в гостиной планируется спальное место, то важно, чтобы звон приборов и другой кухонной утвари не был слышен. Бесшумные посудомоечные машины и прочая техника придутся кстати.

Кроме того, можно установить раздвижную дверь и поставить перегородку со звукоизоляцией. Если есть чувствительность к ультрафиолету, хозяева вешают плотные занавеси из светонепроницаемой ткани.
Если бытовые приборы не подходят к направлению интерьера, их прячут за мебелью или убирают в кухонные шкафчики.
При установке светильников и ламп руководствуются несколькими критериями

Важно, чтобы свет равномерно падать на все пространство. Особенно яркое освещение предпочтительно в кухонной зоне и там, где установлен обеденный стол

В гостиной дизайнеры создают приглушенную атмосферу, используя настенные светильники и настольные лампы. Многоуровневые натяжные потолки со светодиодной лентой тоже хорошо смотрятся в этой комнате.
Влагостойкие отделочные материалы более долговечны, их легко мыть. Таким образом, они долго сохраняют свой внешний вид.
Кухня, совмещенная с гостиной, сочетает в себе:

• личные вкусы хозяев;
• надежные материалы для отделки;
• актуальные дизайнерские идеи;
• удобство;
• тенденции. Лучшие фото дизайна кухни гостиной

Принцип функционирования

Гидрострелка для отопления в разрезе представляет собой отрезок полой трубы с квадратным сечением. Работает такое устройство очень просто. Воздух сепарируется и устраняется автоматическим отводчиком воздуха. Отопительная система разбивается на 2 разных контура – большой и малый. Малый контур представляет собой котел/гидрострелку, а большой – котел/гидрострелку/потребитель.

Когда отопительный котел обеспечивает количество носителя тепла, которое равно его потреблению, то в гидрострелке жидкость идет только горизонтально. Если это равновесие нарушается, то носитель тепла идет в малый контур, после чего увеличивается температура перед котлом. Котел на такие изменения реагирует отключением, а носитель тепла продолжает двигаться до того момента, пока температура понизится до определенного значения. Затем котел опять включается. Таким образом, гидроразделитель в системе отопления обеспечивает баланс контуров котла и котельной, при этом гарантируя независимую работу каждого отдельного контура.

Как сделать гидравлический разделитель

В качестве материала для устройства разделителя лучше всего подходит сталь или медь большого диаметра. Это связано с тем, что через данное оборудование проходит тепловая масса, нагретая до максимальной температуры, которую выдерживает металл.

Изготавливая гидрострелку необходимо знать его будущие замеры.

Пошаговая инструкция

После необходимых вычислений диаметров гидрострелки приступаем к ее изготовлению.

С помощью сварочного аппарата из обрезка трубы изготавливаем будущий гидроразделитель.

Патрубки располагаются в таком порядке:

1. Первый входной патрубок от отопительного устройства нужно расположить ниже верхней части разделителя на 5-10 см. Оставшееся сверху пространство служит для скопления и выведения воздуха.
2. Второй выходной патрубок для подачи теплоносителя к котлу следует врезать на 5-10 см выше нижней части конструкции. Свободное пространство предназначено для оседания и последующего удаления скопившегося мусора, шлама.
3. Третий патрубок для подачи тепловой массы в батареи должен располагаться ближе к первому патрубку и выше четвертой торцевой трубы, предназначенной для подачи теплоносителя на теплый пол.
4. Обратную трубу теплых полов рекомендовано располагать как можно ближе ко второму патрубку.

Следует учесть, что входные и обратные торцевые трубы одного контура должны располагаться так, чтобы между ними находилась хотя бы одна торцевая труба другого контура.

Промежуток между торцевыми трубками не должен быть меньше тройного значения их диаметра. Так, при врезке патрубка диаметром 5 см, ближайшую трубу следует врезать на расстоянии более 15 см.

Также можно изготовить гидрострелку в виде решетки из труб небольшого диаметра. Данную установку можно соорудить из труб соответствующего диаметра торцевых труб, соединив фитингами. Так, к примеру, можно применить металлопластиковую трубу небольшой окружности или полипропилен, но только для температуры отопления, не превышающей 70 градусов Цельсия.

Высота гидрострелки на качество работы системы отопления не влияет, а вот ее объем значение имеет, чем он больше, тем лучше. Оптимальным объемом для выравнивания температурных перепадов является показатель равный 100-300 литрам. Такой объем необходим для котлов с ручной подачей горючего, которые могут давать значительные температурные скачки. Обычная небольшая гидравлическая стрелка имеет объем около 20 литров.

https://youtube.com/watch?v=Yy1ahKcLy6A

Назначение гидравлической стрелки

Гидрострелка – компонент схемы теплоснабжения, связывающий разные КО. Устройство обеспечивает минимально допустимый перепад давлений по контурам, что обеспечивает возможность безаварийно выключать один или ряд контуров без скачка давления в оставшихся.

Поэтому применение гидрораспределителя в отопительных системах исключает воздействие насоса в контуре котла на работоспособность циркуляционных насосов, функционирующих в контурах теплосъема и наоборот.

В каком случае без нее не обойтись

Гидрострелка эффективна для схем теплоснабжения дома, имеющих несколько самостоятельных контуров нагрева. Очень часто, особенно при установке котла европейской сборки, производитель требует обязательную установку такого гидроразделителя в схемах обвязки источников отопления.

Условия обязательного монтажа гидрострелки напольного котла:

• для котлоагрегатов тепловой мощностью выше 50 кВт, находящихся на гарантийном обслуживании;
• для разветвленных схем, требующих создание надежного гидравлического режима и теплового баланса;
• при параллельном подсоединении гидрострелки с контурами потребления для минимальных потерь по давлению и теплоэнергии;
• для обеспечения расчетной разницы температур между подачей и обраткой;
• для предупреждения гидроударов в теплосети;
• при необходимости выравнивания потоков греющей воды в котловом и отопительном контуре;
• при необходимости балансировки работы нескольких циркуляционных насосов;
• при необходимости уменьшить гидросопротивление системы.

Режимы работы

Существую три режима обвязки отопительной системы гидравлической стрелкой. Первый , когда циркуляционный электронасос котлоагрегата прокачивает весь объем теплоносителя во внутреннем отопительном контуре.

Этот вариант в реальности встречается весьма редко. Современная система автоматической регулировки систем отопления работает с терморегуляторами, которые управляют теплопроизводительностью котла, обеспечить постоянный расход циркуляционной воды, при таком регулировании практически не возможно.

Второй вариант функционирования гидрострелки устанавливается когда расход воды в одном либо нескольких нагревательных контурах больше производительности котельного электронасоса.

Это может произойти, например, когда насосы выбраны неправильно. В этом варианте, чтобы обеспечить требуемый расход воды в контуре, в него дополнительно к нагретому теплоносителю подается обратка.

Этот вариант нежелателен для работы котла, поскольку сильно будет занижать расход воды из контура, при этом вырастет разница температур между горячей и холодной водой перед котлом, что допустимо не для всех модификаций агрегатов.

В этой ситуации доля подающего теплоносителя будет по линии рециркуляции направляться обратно в котлоагрегат, температура воды будет повышаться и при достижении установленной температуры, он станет работать в минимальном режиме. В системе наступит тепловой баланс, поэтому оборудование станет функционировать с высокой эффективностью.

Назначение гидрострелки

Гидрострелки

Предназначение гидрострелки, или гидрораспределителя, делится на основную функцию и вспомогательные. Зависит это от конструкции прибора. Основная заключается в том, чтобы корректно распределять потоки теплоносителя. Необходимость в этом может возникнуть при следующих ситуациях:

• В отопительной системе, работающей от одного нагревательного прибора, и имеющей два или больше контуров, требующих разного расхода теплоносителя. Особенно, если второй контур больше основного. Увеличивать интенсивность работы котла в этом случае абсолютно нерентабельно. Это приведёт не только к необоснованному расходу топлива, но и значительно снизит срок службы нагревательного прибора. Не говоря уже о том, что в помещениях, отапливаемых основным контуром, будет попросту слишком жарко.
• В отопительной системе несколько разных контуров. Радиаторы, тёплые полы и так далее. Гидрострелка позволит работать им всем, не оказывая негативного влияния друг на друга, а при отключении одного из них, остальные продолжат свою работу без излишних нагрузок и термических ударов.
• В отопительной системе несколько контуров, каждый из которых работает при помощи циркуляционного насоса. Гидрораспределитель обеспечит их работу, независимо друг от друга.
• В отопительной системе несколько нагревательных котлов.
• Так же гидрострелка даёт возможность отключения одного контура, независимо от остальных. Например, чтобы провести какие-то ремонтные работы.
• Гидрораспределитель сглаживает теплоудары при запуске системы и аварийном отключении. Необходимое условие, если в системе есть чугунные элементы, которые из-за резких перепадов температуры могут прийти в негодность.

Вспомогательных функций всего две, но и они играют очень важную роль:

• Гидрострелка даёт возможность стравливать воздух из отопительной системы, через специально установленный клапан.
• Так же она служит накопителем для ржавчины, накипи и других видов отложений, которые благодаря ей же легко удаляются.

Как можно понять, гидрострелка своими руками вмонтированная в систему отопления – вещь очень полезная, позволяющая регулировать работу отопления и вовремя проводить ремонтные работы, без отключения котла.

Как подобрать параметры

Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. Дело в том, что при высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с.

Параметры, нужные для гидроразделителя

По максимальному потоку теплоносителя

Чтобы рассчитать диаметр гидрострелки по этому методу, единственное, что нужно знать — это максимальный поток теплоносителя, который возможен в системе и диаметр патрубков. С патрубками все просто — вы же знаете, какой трубой будете делать разводку. Максимальный поток, который может обеспечить котел, мы знаем (есть в технических характеристиках), а расход по контурам зависит от их размера/объема и определяется при подборе контурных насосов. Расход на все контуры складывается, сравнивается с мощностью котлового насоса. Большая величина подставляется в формулу для расчета объема гидрострелки.

Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимального потока теплоносителя

Приведем пример. Пусть максимальный расход в системе 7,6 куб/час. Допустимая максимальная скорость берется стандартная — 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9 * √ 7,6/0,2 = 18,9 * √38 = 18,9 * 6,16 = 116,424 мм. Если округлить, получаем, что диаметр гидрострелки должен быть 116 мм.

По максимальной мощности котла

Второй способ — подбор гидравлической стрелки по мощности котла. Оценка будет приблизительной, но ей можно доверять. Нужна будет мощность котла и разница температур теплоносителя в подающем и обратном трубопроводе.

Расчет гидрострелки по мощности котла

Расчет также несложный. Пусть максимальная мощность котла — 50 кВт, дельта температур — 10°C, диаметры патрубков такие же — 6,3 см. Подставив цифры, получаем — 18,9 * √ 50 / 0,2 * 10 = 18,9 * √ 25 = 18,9* 5 = 94,5 мм. Округлив, получаем диаметр гидрострелки 95 мм.

Как найти длину гидрострелки

С диаметром гидроразделителя для отопления определились, но надо знать еще и длину. Ее подбирают в зависимости от диаметра подключаемых патрубков. Есть два вида гидрострелок для отопления — с отводами, расположенными один напротив другого и с чередующимися патрубками (располагаются со сдвигом один относительно другого).

Определяем длину гидрострелки из круглой трубы

Рассчитать длину в этом случае легко — в первом случае это 12d, во втором — 13d. Для средних систем можно и диаметр подобрать в зависимости от патрубков — 3*d. Как видите, ничего сложного. Рассчитать можно самостоятельно.

2 Основные функции

Отопительная система каждого дома состоит из нескольких частей, выполняющих разные функции. Ими могут быть, например, бойлер, подающий горячую воду в санузел с кухней, батареи и тёплые полы. Для каждого из этих потребителей тепла требуется поддержание своей оптимальной температуры. Кроме того, они могут отличаться протяжностью и толщиной труб. Из-за всего этого части отопительной системы имеют разное гидравлическое сопротивление, что может привести к возникновению дисбаланса. Для предотвращения этого их объединяют с помощью гидрострелки.

Такое разделение отопительной системы имеет ещё несколько преимуществ перед прямым подключением котла к коллектору. Среди них можно отметить следующие функции:

• Повышение КПД (коэффициента полезного действия) генератора тепла. Благодаря повторному попаданию части горячей воды в котловой контур её можно использовать повторно, за счёт чего экономится топливо и электроэнергия. Кроме того, в независимом основном контуре становится возможным более эффективное использование теплоты сгорания топлива с минимальными потерями давления и энергии.
• Решение проблемы с выбором насосов. Каждому элементу системы отопления можно будет подобрать свой проводник с разной длиной и мощностью вне зависимости от этих параметров у других теплопотребителей. Анулоид поможет минимизировать их негативное влияние друг на друга.
• Повышение срока эксплуатации котла за счёт защиты от перегревов и резких перепадов давления.
• Сохранение постоянного объёма всей котловой воды и её потоков в контурах генератора и потребителей отопления.
• Возможность подключить к системе теплообеспечения новые приборы и отдельные контуры без дополнительных трудностей.

Гидрострелка и её назначение

Гидрострелку для отопления несложно собрать самому, используя сварочный аппарат и отрезки труб необходимой длины. Для этого необходимо найти подходящий чертёж и подобрать материалы.

Мы рассмотрели принцип работы гидрострелки отопления – она просто распределяет теплоноситель по нескольким контурам. Её главная задача заключается в том, чтобы создать идеальные условия для работы вторичного и первичного контуров. Первичный контур включает в себя отопительный котёл с трубами, подключённый к гидрострелке. Вторичные контуры – это всё остальное. При равном давлении во всём контуре котёл работает в щадящем режиме – часть нагретого теплоносителя поступает в обратную трубу, что снижает нагрузку на источник тепла.

Если в системе стоит маломощный котёл, а отопление отличается высокой ёмкостью, создаются условия для подачи теплоносителя из обратной трубы в подающую, минуя котёл (частично). Оборудование в этом случае работает практически на износ – теплообменники могут прийти в негодность в самые сжатые сроки.

Равномерное распределение тепла

Идеально сбалансированное отопление – это равномерная температура во всём доме, равное давление во вторичных контурах и сбалансированная нагрузка на котёл. В этом случае задача гидрострелки проста – она «раздаёт» теплоноситель на несколько контуров, в каждом из которых установлен циркуляционный насос. Регулируя его производительность и подачу теплоносителя, можно добиться равномерной температуры во всём доме.

Самое важное – благодаря такому распределению в доме не останется холодных контуров, так как теплоноситель будет поступать в каждую трубу, а не только туда, куда проще.

Принцип работы гидрострелки

Балансировка по давлению

Дисбаланс в системе отопления может сказаться на стабильности её работы. Длинному контуру необходимо одно давление, более короткому – другое. То же самое относится к тёплым полам и бойлерам. Если бы в системе стоял один большой насос сразу на все контуры, в отдельных местах были бы перегрузки – может порвать трубы или теплообменник в накопительном водонагревателе. Гидрострелка распределит давление и позволит правильно сбалансировать все контуры.

Работа с несколькими котлами

Существуют системы отопления с двумя или даже тремя котлами (бывает и больше). Такие решения позволяют отапливать довольно большую площадь или использовать один из котлов в качестве резерва. Если используется не последовательное, а параллельное подключение оборудование, то это делается через гидрострелку. Заодно это способствует нейтрализации взаимного влияния вторичных контуров друг на друга.

Гидрострелка позволяет достичь баланса в системах отопления любой сложности. Два или три котла, пяти или семь контуров – степень может быть различной. Также раскрывается потенциал по расширению системы. Например, в будущем сюда можно подключить ещё один бойлер, полотенцесушитель, летнюю кухню с отдельным контуром отопления. Все эти работы могут выполняться даже на ходу, без остановки котельного оборудования с сохранением обогрева здания.

Для чего действительно нужна гидравлическая стрелка – развенчиваем мифы

Разобрав техническую сторону гидравлического разделителя, перейдем к вопросу его эксплуатации. Так для чего нужна гидрострелка в системе отопления?

Для начала давайте рассмотрим, какие свойства часто приписывают данному элементу:

• повышение устойчивости работы системы;
• увеличение КПД котла;
• снижение топливных затрат;
• обеспечение стабильности движения теплоносителя;
• увеличение срока работы отопительного прибора.

Данные преимущества, хоть и звучат красиво, однако в большинстве своем не соответствуют действительности. Единственным пунктом, заслуживающим внимания, является «увеличение срока работы отопительного прибора». Как отмечалось выше, гидроразделитель в системе отопления способен защитить котел от теплового шока посредством подогрева обратного потока теплоносителя. Впрочем, с такой задачей может справиться и обычный байпас, установленный на выходе прибора между подачей и обраткой.

Для защиты котла от теплового удара вместо гидрострелки проще установить байпас

Несмотря на то, что гидрострелке приписывается множество функций,она нужна для решения только одной задачи – обеспечить оптимальную работу насосного оборудования, установленного в разных контурах отопления.

Если в системе задействовано несколько насосов с разной производительностью, то самый мощный из них будет создавать большое разрежение в подающем трубопроводе и избыточное давление в обратке. Таким образом, слабо производительный насос не сможет обеспечить собственный контур достаточным количеством теплоносителя. Чтобы избежать подобной ситуации, устанавливается гидрострелка– участок с нулевым сопротивлением. Благодаря данному элементу разность давления между прямой и обратной подачей уравнивается, и все насосы смогут работать в оптимальном режиме.

Гидравлический разделитель нужен для согласования работы нескольких отопительных контуров

Совмещение коллектора отопления с гидрострелкой

Небольшие дома обогревает котел, в который встроен насос. Вторичные контуры присоединяют к котлу через гидрострелку. Независимые контуры жилых домов с большой площадью (от 150 м 2 ) подключают через гребенку, гидроразделитель будет громоздким.

Какие трубы для теплого пола лучше и удобнее применять. Технические характеристики каждого вида трубной продукции, применяемой для теплого пола.

Распределительный коллектор монтируют после гидрострелки. Устройство состоит из двух независимых частей, которые объединяют перемычки. По количеству вторичных контуров врезают попарно расположенные патрубки.

Распределительная гребенка облегчает эксплуатацию и ремонт оборудования. Запорная и регулирующая арматура системы теплоснабжения дома находится в одном месте. Увеличенный диаметр коллектора обеспечивает равномерный расход между отдельными контурами.

Применение гидрострелки убережет котел от теплового удара

Разделитель и компланарная распределительная гребенка образуют гидравлический модуль. Компактный узел удобен для стесненных условий небольших котельных.

Монтажные выпуски предусмотрены для обвязки звездочкой:

• низконапорный контур теплых полов подключают снизу;
• высоконапорный контур радиаторов — сверху;
• теплообменник — сбоку, на противоположной стороне от гидрострелки.

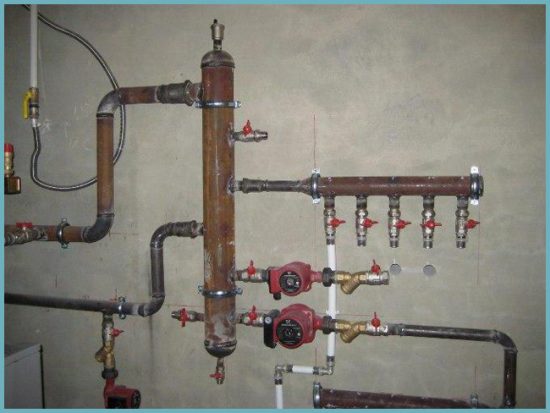

На рисунке представлена гидрострелка с коллектором. Схема изготовления предусматривает установку балансировочных клапанов между коллекторами подачи/обратки:

Схема гидрострелки с коллектором

Регулирующая арматура обеспечивает максимальный проток и напор на дальних от гидрострелки контурах. Балансировка снижает процессы неправильного дросселирование потока, позволяет добиться расчетной подачи теплоносителя.

Важно! Автономная система отопления относится к системам, работающим с высокой температурой среды под давлением (гидрострелка отопления частного дома в том числе). Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе

Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе

Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе.

Размеры коллектора отопления с гидрострелкой

Теоретические знания помогут составить схемы и чертежи гидрострелки отопления, сделать индивидуальный заказ оборудования в специализированной организации, проконтролировать работу подрядчика. Доверять изготовление ответственных узлов системы отопления непрофессионалам опасно для жизни и здоровья. Следует помнить о том, что испорченное по вине владельца оборудование гарантийному ремонту и возврату не подлежит.

Как выбрать гидрострелку

Чтобы грамотно подобрать гидрострелку, следует разобраться в ее видах и основных функциональных параметрах отопительной системы, для которой она покупается.

Гидроразделители классифицируют по нескольким показателям:

• по типу сечения – круглые и квадратные;
• по количеству патрубков подачи и обратки – устройства с четырьмя, шестью или восемью входами/выходами;
• по объему;
• по способам подачи и отвода теплоносителя;
• по расположению патрубков – с размещением по одной оси или с чередованием.

Совет. Специалисты рекомендуют покупать гидрострелки с манометрами – благодаря им вы сможете следить за давлением в отопительной системе.

Прежде чем отправляться в магазин, следует рассчитать два важнейших параметра работа вашей системы отопления:

• мощность – сумма тепловой мощности абсолютно всех контуров;
• объем теплоносителя, прокачиваемого через систему.

Имея на руках эти данные, сравнивайте их с рабочими параметрами оцениваемых гидрострелок – всю техническую информацию о разделительных устройствах можно найти в прилагающихся паспортах.

Гидрострелка своими руками
