Электродный котёл для отопления дома: схема работы и как сделать своими руками

Котлы электродные

Работа котлов электродных основана на ином принципе нагрева теплоносителя. В них встроены электроды, создающие разность потенциалов. Поскольку в составе воды имеются растворенные соли, этот вид теплоносителя является электролитом и в нем возникает переменный ток. Так как степень сопротивления воды значительная и имеется проводник, в результате происходит нагрев.

Электрокотел электродный для отопления обладает следующими достоинствами:

• компактный размер – для такого прибора не требуется объемный бак и для его функционирования не нужен циркулярный насос (детальнее: «Как сделать электродный котел своими руками «);
• невысокая стоимость по причине простоты конструкции;
• устройство отличается полной безопасностью в процессе эксплуатации. При отсутствии теплоносителя (его утечке) нагрев тут же прекращается, поскольку нет проводника, а значит, нет тока.

Электродный отопительный электрокотел также имеет и недостатки:

• исходя из особенностей устройства, для данного прибора в качестве теплоносителя можно использовать исключительно воду с определенным удельным сопротивлением. Например, для котлов «Галан» данный параметр должен быть равным 1300 Ом/см3 (согласно ГОСТу 2874-82). Отопительная система не будет функционировать, если залить в нагревательное устройство дистиллятор;
• со временем в процессе эксплуатации электроды растворяются, и требуется их замена.

Характеристики и принцип работы

Электродные котлы Галан имеют небольшие размеры, но при этом они вырабатывают достаточное количество тепловой энергии. Работа оборудования основана на принципе ионизации воды. С помощью электродов молекулы расщепляются на отрицательные и положительные, после чего направляются к электроду с обратным зарядом. Установленный в оборудовании электронный блок с частотой — 50 р/сек меняет полюса, за счет чего ионы колеблются. В результате происходит повышение температуры. Благодаря такому принципу работы даже модель с мощностью в 2 кВт весит всего 0,9 кг, и имеет небольшие размеры – 275 мм в дину и 35 мм в диаметре.

Для изготовления приборов Галан используются современные технологии, и компания постоянно занимается усовершенствованием своей продукции. Ее примерными характеристиками являются:

• первый класс защиты от поражения электротоком;
• объем теплоносителя от двадцати до пятисот литров;
• номинальное напряжение – 220, 380 вольт;
• потребляемая мощность разных моделей – от 2 до 50 кВт;
• возможность отапливать помещения с площадью до 1650 м3;
• использование в качестве теплоносителя воды или специальной жидкости.

При постоянном использовании воды возможно образование на рабочих элементах коррозии, поэтому производители котлов рекомендуют использовать в качестве теплоносителя низкозамерзающую жидкость Араус-Галан. Ее применение сокращает время пуска и нагревания, предотвращает появление накипи и коррозии элементов из металла. Кроме того, жидкость не замерзает при температуре до -40 градусов.

В комплектацию электродных котлов не входит ТЭН и насос. Оборудование представляет собой трубу, с установленной в ней электродом из нержавеющей стали, который подключается к фазной линии. Также на трубе расположен входящий и выходящий патрубок. Через входящий патрубок поступает холодная вода, а через выходящий в систему отопления попадает уже нагретая жидкость.

Самодельный на ТЭНах или заводской

При желании приобретают электрический котел заводского изготовления. Однако, стоит понимать, что самодельная конструкция выйдет дешевле при одинаковом КПД, к самодельному котлу можно подключать различные вариации управления, дополнять обвязку новыми узлами. В готовом заводском изделии этой возможности не будет.

Фото 1. Электрический настенный котел одноконтурный, модель ЭВПМ-Next, производитель — «ЭРДО», Россия.

Правильно работающий электрический котел оптимально справляется с нагревом дома, не допускает пробоев электроэнергии на батареи.

Проектирование и реализация сложных и малопонятных схем подключения проводится под надзором опытных специалистов.

Жидкость в котле не закипать, нагрев равномерный и постоянный. Предпочтение отдают низкотемпературным системам — они безопаснее и более контролируемы. Если есть скачки температуры — замените нагреватель и регулятор.

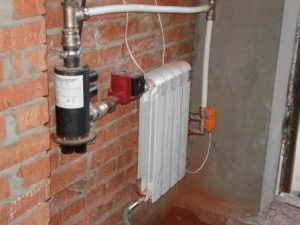

9 правил установки электродных котлов

При установке электродных котлов соблюдайте следующие правила монтажа:

Приготавливайте теплоноситель строго по рекомендации производителя;
Перед заливкой теплоносителя промойте систему отопления, загрязнения снизят мощность котла;
Важно! Систему с электродным котлом нельзя использовать без заземления не более 4Ом;
На 1000Вт мощности котла нужно 8 литров теплоносителя;
В верхней точке системы отопления нужно установить воздушник для выпуска воздуха из системы, манометр и обратный предохранительный клапан;
В системе должен присутствовать расширительный бочок. Его устанавливают до всех запирающих вентилей;
Электродный котел должен стоять строго вертикально;
Не рекомендуется использовать чугунные радиаторы, только биметалл или алюминий;
В систему можно поставит несколько электродных котлов последовательно.

Теплоноситель для ионных котлов

Антифриз должен обладать следующими свойствами:

1. защищать внутренние элементы системы от коррозии;
2. иметь высокую теплоемкость и максимальный диапазон рабочих температур;
3. отличаться стабильным химическим составом;
4. отличаться безопасностью;
5. наличие инертного химического состава по отношению к резиновым уплотнениям, используемым в контуре и пр.

Как видно, приобретенные ионные котлы отопления отзывы о которых обязательно стоит прочесть перед принятием решения об установке прибора, будут корректно работать лишь с определенным типом антифриза. Правильно подобранный теплоноситель не оставляет осадка и твердого солевого налета на внутренних компонентах контура и котла, сохраняет первоначальные свойства теплообменных поверхностей и способствует эффективной и экономичной работе всей системы обогрева.

Самодельные электрические котлы отопления

Обладая навыками работы с металлом, имея необходимый материал и инструмент легче всего изготовить самодельные электрокотлы – электродные или ТЭНовые. Если в качестве преобразователя электроэнергии применен ТЭН, то нужно изготовить или подобрать корпус из стали, в которые он будет установлен. Все остальные комплектующие – регуляторы, датчики, термостат, насос и расширительный бак приобретаются отдельно в специализированных магазинах. Электрические котлы можно использовать в закрытых или открытых системах отопления.

Что нужно и как сделать электрокотел отопления своими руками 220в эффективным и надежным?

Нужна емкость из стали, в которую помещаются один или несколько ТЭНов в соответствии с чертежами или эскизами на создаваемое изделие. Еще на этапе проекта на котлы отопления своими руками чертежи должны предусматривать возможность оперативной и легкой замены сгоревшего ТЭНа. Например, корпус можно изготовить из стальной трубы диаметром 220 мм с длиной корпуса около 0,5 м. К торцам трубы привариваются фланцы с патрубками подачи и «обратки» и посадочными местами, в которые устанавливаются ТЭНы. Циркуляционный насос, расширительный бак и датчик давления присоединяются к обратке.

Особенности электропитания электрических котлов

ТЭНы потребляют значительную мощность, обычно более 3 кВт. Поэтому для электрических котлов нужно создать отдельную линию электропитания. Для агрегатов мощностью до 6 кВт применяется однофазная сеть, а при больших значениях мощности необходима трехфазная сеть. Если снабдить самодельный котел отопления ТЭНом с терморегулятором и подключить его через защиту УЗО, то это идеальный вариант. При установке обычных ТЭНов термостат приобретается и устанавливается отдельно.

Электродные котлы отопления

Котлы этого типа подкупают чрезвычайной простотой. Он представляет собой емкость, в которой установлен электрод, вторым электродом служит корпус котла. В емкость вварены два патрубка – подачи и обратки, через которые электродный котел присоединяется к отопительной системе. КПД электродных котлов близок, как и у других типов электрокотлов, к 100% и его реальная величина – 98%. Известный электродный котел «Скорпион» объект жарких дискуссий. Мнения чрезвычайно разнообразные, от чрезмерного восхищения до полного отрицания применения для контуров отопления.

Считается, что электродные котлы были спроектированы для отопления подводных лодок. И действительно, изготовление котлов отопления требует минимума материалов, морская вода с растворенными солями – отличный теплоноситель, а корпус подводной лодки, с которым соединена система отопления, является идеальным заземлением. На первый взгляд – это отличный контур отопления, но можно ли его применить для отопления жилищ и как сделать электрокотел отопления своими руками, повторив устройство котла «Скорпион»?

Электродный котел Скорпион

В электродных котлах теплоноситель нагревает ток, проходящий между двумя электродами котла. Если в систему залить дистиллированную воду, то электродный котел работать не будет. В продаже имеется специальный солевой раствор для электродных котлов с удельной проводимостью порядка 150 ом/см. Конструкция агрегата настолько проста, что сделать электрокотел Скорпион своими руками, при наличии необходимых навыков, довольно просто.

К этой трубе привариваются два патрубка для подключения к системе отопления. Внутри прибора находится изолированный от корпуса электрод. Корпус котла играет роль второго электрода, к нему подключается нулевой провод и защитное заземление.

Недостатки электродных котлов

Основной недостаток электродных котлов – необходимость применения солевых растворов, которые неблагоприятно сказываются на батареях и трубопроводах отопления. Система отопления в течение нескольких лет может потребовать полной замены радиаторов, особенно алюминиевых (более подробную информацию о которых вы прочитаете здесь), и трубопроводов. Циркуляционные насосы, которые рассчитаны на работу с антифризом или чистой водой подвергаются большой опасности. Второй огромный недостаток – электродные котлы требуют идеального защитного заземления корпуса, иначе они представляют огромную опасность поражения электротоком. В зарубежных странах продавать и устанавливать подобное оборудование запрещено!

Описание работы

Задача всех систем отопления — нагреть теплоноситель с минимальными затратами и поддерживать его температуру на протяжении долгого времени. Электродный котёл, его ещё называют ионным, хорошо с этим справляется. Но он не получил должного распространения в быту.

Схема электродного котла напоминает устройство электролиза. Корпус из стали — это один электрод. А внутри него находится второй — металлический стержень. На нём возникает положительный заряд при подаче электротока, а на корпусе — отрицательный. Ионы начинают движение к корпусу. Но для этого нужен хороший проводник в качестве теплоносителя. Солёная вода идеально справляется с этой ролью. Она не успевает провести весь ток и нагревается. Нагрев зависит от концентрации солей в жидкости и силы тока.

Как изготовить электродиодный котел своими руками, посмотрите в данном видео:

Достоинства ионного котла:

• высокая эффективность — КПД 98%;
• компактность — в длину устройство не превышает 50 см, а монтаж проводят в магистраль отопления;
• надёжность — при отсутствии теплоносителя в системе не произойдёт перегрева;
• низкое напряжение в электросети лишь замедлит нагрев.

Небольшой размер позволяет смонтировать устройство в ограниченное пространство. Надёжность достигается благодаря невозможности нагрева жидкости при её отсутствии в системе. Электроцепь разомкнётся — это безопасно.

Отрицательные стороны:

• нужен теплоноситель высокого качества с определённым значением сопротивления;
• устройство обязательно следует заземлить;
• значительный расход электричества;
• обязательный монтаж приборов для контроля за работой системы;
• не все типы радиаторов совместимы с системой.

Прожорливость и требование к установке контролирующих устройств — главные минусы. Они формируют половину стоимости системы. А также сложно подобрать теплоноситель, который даст требуемый уровень сопротивления. В ином случае работа ионного котла не будет эффективной.

Преимущества и недостатки ионных котлов

График сравнения КПД электродного и ТЭНового котла.

Преимуществом электродных котлов перед электрическими является то, что:

• они имеют высокий показатель КПД (достигает 95-98%). Столь высокий показатель объясняется простотой устройства и принципом нагрева теплоносителя;
• они не имеют так называемого «сухого хода». Теплоноситель является полноценным участником электрической цепи, что исключает перегрев при его отсутствии. Если вода уйдет из системы, то цепь попросту разомкнется безо всяких негативных последствий;
• они весьма экономичны, так как при температуре теплоносителя ниже 75°С, как уже говорилось ранее, расход энергии минимален. Поэтому, если вас утраивает обогрев помещения радиаторами с температурой теплоносителя ниже этой отметки, то экономия электроэнергии становится ощутимой;
• они быстрее, по сравнению с обычными электрическими котлами, достигают рабочих температур и так же быстро остывают, что положительно сказывается на применении автоматической системы управления;
• они не страдают от перепадов напряжения. Если напряжение в сети упало, котел лишь будет работать с меньшей мощностью, но не отключится совсем;
• они имеют гораздо меньшие габариты для оптимального использования их в частных домах и на дачах.

Однако кроме плюсов, электродные котлы имеют и свои минусы:

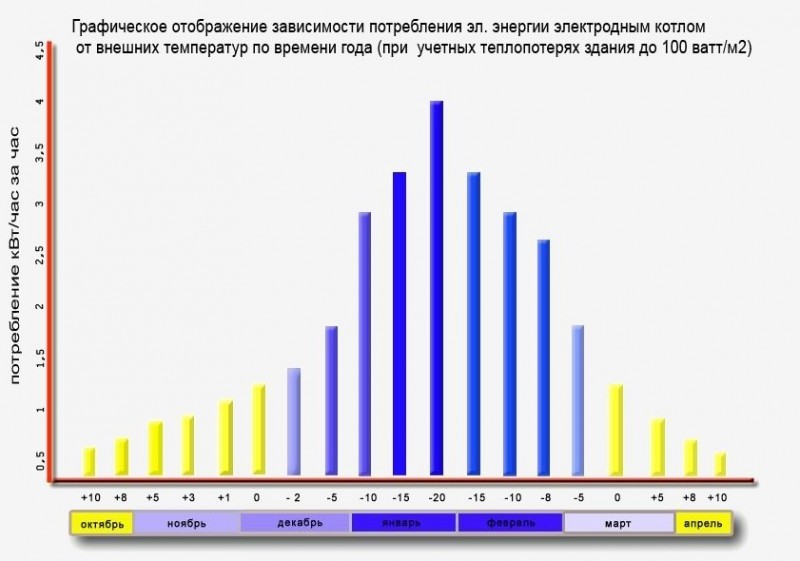

График потребления электроэнергии электродным котлом и сезонные колебания температур.

• ионные котлы работают только с переменными источниками питания, так как при постоянном токе происходит электролиз воды. Поэтому такие котлы не могут работать от аварийных систем электроэнергии, например от аккумуляторов;
• электродные системы требовательны к качеству теплоносителя. Чем ниже проводимость теплоносителя, тем ниже мощность котла. Кроме того, мощность котла снижается при образовании накипи;
• при установке котла обязательно его заземление, так как риск поражения электрическим током при пробое изолятора существенно выше, чем у тэновых котлов;
• как уже упоминалось ранее, не стоит разогревать теплоноситель выше 75°С, так как это приведет к повышенному энергопотреблению;
• попадание воздуха в камеру, где происходит нагрев воды, приводит к ускорению коррозионных процессов;
• нельзя использовать воду из одноконтурной системы отопления с ионным котлом, так как она насыщена свободными ионами;
• необходимо обладать знаниями в области электрики, чтобы учитывать особенности электропроводности воды. Эти знания необходимы для контроля эксплуатации котла.

Виды электродных котлов

При выборе оборудования учитывается стоимость и возможность установки на котлы автоматических систем

Принимается во внимание площадь дома и соответствие силы оборудования для обогрева помещений

Устройства классифицируются по признакам:

• мощность;
• способ подключения и питания (трех- или однофазные);
• количество подключаемых контуров;
• метод распределения носителя тепла.

По количеству контуров

Котлы отличаются по мощности, количеству контуров и фаз

Самой простой в исполнении является система с одним контуром. Вода от котла подается в теплотрассу, движется к радиаторам, где отдает энергию. Жидкость проходит по регистрам и возвращается к месту нагревания. Замкнутая комбинация формирует отопительную магистраль.

Одноконтурный котел подает теплоноситель для нагревания дома, а двухконтурный агрегат дополнительно поставляет жидкость для горячей системы водоснабжения. Котел электрический электродный работает от трехфазной или однофазной линии электроэнергии.

Контуры подсоединяются к распределительному узлу (коллектору). Центр системы электродного отопления устанавливается для правильной раздачи тепла по веткам магистрали.

По количеству фаз

Трехфазные агрегаты работают от электросети 380 В и выпускаются мощностью свыше 9 кВт. Электроды составлены из пластин, колец или цилиндров и эффективно взаимодействуют с теплоносителем низкой теплопроводности. Величина мощности находится в обратно пропорциональном отношении к удельному сопротивлению жидкости.

Трехфазные устройства потребляют оптимальный объем энергии при нагревании воды от +75°С. При низкой температуре уменьшается теплопроводность и снижается расход электричества, обратная ситуация возникает при выставлении высоких показателей нагрева.

Однофазный электродный электрокотел для отопления отличаются меньшей мощностью (2 – 6 кВт) и предназначаются для небольших домов (40 – 120 м2). Вид питания (однофазное или трехфазное) определяется в распределительном щитке. Если к дому идет 3 провода, проведен первый вариант, наличие 4 – 5 проводов говорит о втором виде потребления.

По мощности

Мощность постоянно изменяется и зависит от температуры воды. Подключение и пуск котла зимой может привести к нехватке мощности для разогрева. Если холодная вода увеличит показатель теплопроводности до нормы, после нагрева магистрали индекс возрастет, возникнет перегрузка сети и авария.

По принципу распределения теплоносителя

В системах закрытого типа необходимо устанавливать расширительный бак

Энергосберегающие агрегаты устанавливаются в магистрали открытого и закрытого типа, последний вид используется чаще. В открытой системе запорная и контролирующая аппаратура ставится за расширительным баком. Участок контура между котлом и компенсаторной емкостью не должен содержать запирающих устройств.

Закрытая система включает расширительный бак и помпу. Отопительный контур оснащается воздушным и предохранительным клапаном, манометром, группа безопасности располагается в верхней точке магистрали. В системе отопления котлы ставятся строго вертикально и дополнительно крепятся к стене.

Спорные вопросы

Существует ошибочное мнение, что отопительные приборы электродного типа делятся на катодные и анодные. Все дело в том, что катод и анод могут присутствовать только при воздействии постоянного тока. В электродных котлах используется переменный ток.

Можно было бы назвать электродные агрегаты для отопления, работающие по однофазной схеме, катодными, потому что внутрь котла устанавливаются два трубчатых стержня. На один подается электрический ток, второй является нулевой фазой. При этом движение электрического тока (отрицательно заряженных частиц, то есть электродов) происходит от первого стержня ко второму.

Но более правильным было бы назвать котлы ионными. Все дело в принципе получения тепловой энергии. Об этом выше уже говорилось.

Поэтапное изготовление твердотопливного котла своими руками

Конечно, сделать промышленный водяной котел своими руками со 100% КПД не получится, но и простое оборудование самостоятельного производства будет отвечать требованиям теплосистемы, если соблюсти все правила и тонкости сборки, монтажа.

Инструменты и материалы

Для работы мастеру пригодится следующий набор:

• сварочный аппарат;
• болгарка с отрезным, шлифовальным диском;
• электродрель и сверла по металлу;
• газовый ключ (№ 1-2);
• молоток;
• накидные или рожковые ключи, отвертки;
• пассатижи;
• угольник на 90 градусов;
• листы стали толщиной от 5 мм для котла и от 7 мм для колосников;
• стальные уголки 50х50 для каркаса котла;
• листы стали для накопительного бака (лучше брать нержавейку);
• толстостенная стальная труба или набор труб диаметром 32-50 мм для теплообменника.

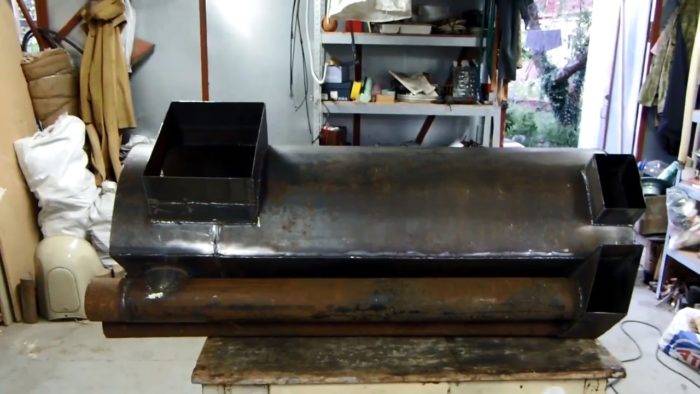

Особенности изготовления корпуса и теплообменника

Корпус стального агрегата будет выполнять роль топочной камеры, поэтому для уменьшения риска деформации стенок при нагревании, конструкции нужно делать двухслойными. Между листами засыпается чистый сухой песок, который будет поддерживать стабильность формы и нивелировать возможные риски деформации.

Оболочки корпуса изнутри и снаружи должны быть каркасными, чтобы повысить жесткость изделия, а для увеличения прочности стенок камеры сгорания, их снаружи обшивают стальным уголком или профильной трубой, выставляя элементы как ребра жесткости. Переднюю стенку нужно оснастить двумя проемами – один для зольника, второй для дверцы закладочного бункера.

Как только все заготовки для корпуса сделаны, можно изготавливать теплообменник. Для него потребуются нарезанные водопроводные трубы, соединять сваркой так, чтобы получился герметичный контур. Главное требование, изготовить контур так, чтобы проточный отрезок змеевика был максимально возможной длины – это увеличит площадь нагрева трубы, а значит, повысит КПД агрегата.

Сборка котла отопления

Как только все конструктивные элементы готовы, можно собирать оборудование. Делать это лучше в точке установки, чтобы потом не перетаскивать тяжелый агрегат. Зона монтажа должна быть укреплена бетонной подложкой, к которой котел прикрепляется сваркой к анкерам.

Сначала собирается каркас, потом схема дополняется комплектующими, листами обшивки. Сварные швы нужно тщательно обработать – зачистить от шлака, отшлифовать. После выполнения работ осмотреть конструкцию на герметичность. Потом в корпус устанавливаются колосники, теплообменник.

Накопительный бак из нержавеющей стали можно сделать самому, но вот врезка в контур для новичка может быть сложной, поэтому работы лучше предоставить специалистам. Следует помнить, что в самотечных системах отопления накопительный бак устанавливается в верхнюю точку системы.

Зная, как сделать котел с водяным контуром, не составит сложности изготовить оборудование своими руками. Финишная обработка агрегата заключается в покраске специальным составом для защиты от коррозии. Для этого подойдет жаропрочная смесь типа специальной краски для печей и каминов. Корпус предварительно зачищается, обезжиривается, грунтуется и затем покрывается 2-3 слоями краски с просушкой каждого слоя по отдельности.

После сборки и установки твердотопливный котел требует опрессовки водой под давлением. Процедура выполняется для обнаружения и устранения дефектов всей системы отопления и ее основных, вспомогательных узлов. Также нельзя забывать о пусконаладочных работах, монтаже регулятора тяги, который гарантирует нормальную работу котла при любой погоде.

Если под рукой нет листовой стали, можно соорудить агрегат из старого газового баллона, а как изготовить котел из трубы своими руками подскажет видео от профессионалов.

Обзор и цены на лучшие марки электродных котлов

В настоящее время наибольшей популярностью пользуются несколько производителей электродных нагревательных устройств.

Галан

Изделия отечественного производственного предприятия «Галан» пользуются спросом не только в РФ, но и на всей территории СНГ. Надежные и экономичные агрегаты «Гейзер», «Вулкан» и «Очаг» отличаются компактными габаритными размерами длительным сроком службы и привлекательным дизайном корпуса. Для отопления частного дома чаще всего используется модификация «Очаг – 6», имеющая следующие технические характеристики:

• Ток пусковой – 15 А;
• Номинальная мощность установки – 6 кВт;
• Масса без теплоносителя – 1,7 кг;
• Высота корпуса – 320 мм.

К достоинствам электродного котла относятся доступная стоимость, простота монтажа и технического обслуживания. Для эффективной долгосрочной работы желательно установить стабилизатор напряжения и использовать в качестве теплоносителя специальные жидкости.

Цена агрегата 4500 руб.

ЭОУ

Украинская компания предлагает электродные котлы, корпус которых изготавливается из бесшовной стальной трубы с толщиной стенки 4–5 мм. Модельный ряд состоит из нагревателей мощностью от 2 до 12 кВт, работающих от бытовой электросети и трехфазных моделей мощностью до 125 кВт. Самым большим спросом пользуются приборы, вырабатывающие от 3 до 6 кВт. Технические характеристики:

• Номинальная мощность 3–6 кВт;
• Максимальная отапливаемая площадь – 120 м2;
• Длина корпусного цилиндра – 185 мм;
• Масса – 7 кг.

В комплект поставки входят система управления и циркуляционный насос. Цена электродного котла – 7500 руб.

Берил

Изделия этого российского бренда автоматически учитывают состояние электролита в отопительном контуре и корректируют режим работы установки. Как и многие другие производители, компания выпускает приборы для однофазной электросети с номинальной мощностью от 2 до 10 кВт и для трехфазной сети, рассчитанные на 35 кВт. Отзывы покупателей электродных приборов свидетельствуют, что наиболее востребованной моделью является «Beril – 9», имеющая следующие технические характеристики:

• Мощность установки – 9 кВт;
• Подключение – трехфазное;
• Максимальная отапливаемая площадь – 250 м2.

Изделие легко монтируется в отопительный контур, а система управления обеспечивает возможность регулировки мощности в диапазоне от 2 до 9 кВт. Средняя цена агрегата – 8500 руб.

Protherm Скат 24 KR 13

Электродный котел зарекомендовал себя как безопасное, надежное и эффективное устройство. Мощность установки – 24 кВт, базовая комплектация предусматривает наличие расширительного бака объемом 7 л и циркуляционного насоса. К очевидным достоинствам котла относятся:

• Широкий температурный диапазон (возможна настройка от 30 до 85 С);
• Изделие оборудовано системами безопасности от перегрева и плавного пуска;
• Предусмотрена четырехступенчатая регулировка мощности.

Минимальная цена агрегата составляет 43 тыс. руб.

Ниже приводятся отзывы владельцев электродных систем, на практике оценивших преимущества и недостатки таких систем.

Вывод

Электродный котел – хорошее решение для дач и загородных домиков. Его установка не требует разрешительных документов или отдельного помещения, а эксплуатация – повышенных требований к технике безопасности. Такое устройство можно сделать самостоятельно, но насколько это целесообразно – решать вам. Хотя водонагреватель имеет очень высокий КПД, все же его использование обходится намного дороже, чем эксплуатация газового аналога. Стоит отметить также требовательность ионного котла к теплоносителю и системе отопления. Если не выполнять обязательные требования, то устройство будет работать неэффективно и прослужит намного меньше заявленного срока.

Заключение

Если участок не газифицирован, то лучшее решение для обогрева жилища – электрокотел для отопления. На рынке они представлены различными видами оборудования. Зная об их преимуществах и особенностях эксплуатации, можно правильно подобрать подходящую установку. Подключив котел, в вашем доме всегда будет комфортный микроклимат вне зависимости от погоды на улице. Но помните: чтобы выбранное оборудование без сбоев обеспечивало ваш дом теплом, следует поручить работы по его установке высококвалифицированным специалистам. В этом случае вы сможете сэкономить и на обслуживании отопительного устройства.
