Двухконтурный газовый котел: принцип работы, инструкция и схема

Почему люди выбирают двухконтурную систему?

У подобной разводки есть плюсы, о которых необходимо упомянуть, чтобы понять, почему владельцы домов останавливают свой выбор именно на ней. В их число входит:

1. Параллельное подсоединение радиаторов. Это позволяет в отдельно взятой комнате поддерживать разные температуры. Это позволяет использовать систему в многоэтажных домах. Плюс ко всему при поломке одного или нескольких радиаторов, система продолжит функционировать. При одноконтурной системе такое невозможно.
2. Возможность подключения большого количества радиаторов. Температура воды, поступающий в каждый радиатор, будет одинаковой, вне зависимости, насколько далеко он расположен от котла.
3. Возможность установления терморегулятора. Система отслеживает температуру сама и автоматически включается, когда это необходимо. Владельцу необходимо только установить диапазон температур.
4. Малые теплопотери. Практически всё вырабатываемое тепло не теряется, а уходит на обогрев помещения. В одноконтурных системах оно расходуется понапрасну.

Из минусов: многие отмечают большую протяжённость труб и дороговизну установки двухконтурного отопления в частном доме. На самом деле двухконтурная система не дороже своего однотрубного аналога из-за небольшого диаметра самих труб. А пользы от неё намного больше.

Устройство двухконтурного газового котла

Для того чтобы понять принцип работы газового двухконтурного котла, необходимо разобраться в его устройстве. Он состоит из множества отдельных модулей, которые нагревают теплоноситель в отопительном контуре и выполняют переключение на контур ГВС. Слаженная работа всех составляющих позволяет рассчитывать на беспроблемную эксплуатацию оборудования. Зная устройство двухконтурного котла, можно разобраться и в его принципе действия.

Мы не будем рассматривать устройство двухконтурных котлов с точностью до винтика, так как нам достаточно разобраться в назначении основных узлов. Внутри котла мы найдем:

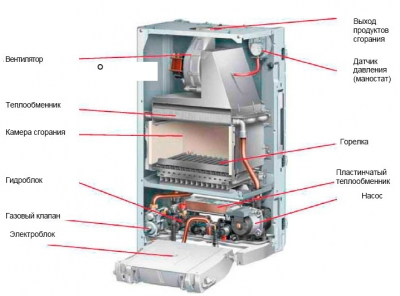

Устройство моделей с двумя контурами: отопительным и контуром ГВС.

• Горелку, располагающуюся в открытой или закрытой камере сгорания – это сердце любого отопительного котла. Она нагревает теплоноситель и генерирует тепло для работы контура ГВС. Для обеспечения точной поддержки заданной температуры она наделяется системой электронной модуляции пламени;
• Камеру сгорания – в ней располагается вышеуказанная горелка. Она может быть открытой или закрытой. В закрытой камере сгорания (а точнее, над ней) мы найдем вентилятор, отвечающей за нагнетание воздуха и за удаление продуктов сгорания. Именно он и является источником тихого шума при включении котла;
• Циркуляционный насос – обеспечивает принудительную циркуляцию теплоносителя по отопительной системе и при работе контура ГВС. В отличие от вентилятора камеры сгорания, насос не является источником шума и работает максимально бесшумно;
• Трехходовой клапан – именно эта штука отвечает за переключение системы в режим генерации горячей воды;
• Основной теплообменник – в устройстве двухконтурного настенного газового котла он располагается над горелкой, в камере сгорания. Здесь происходит нагрев теплоносителя, используемого в контуре отопления или в контуре ГВС для нагрева воды;
• Вторичный теплообменник – именно в нем происходит подготовка горячей воды ;
• Автоматику – она контролирует параметры работы техники, проверяет температуру теплоносителя и горячей воды, управляет модуляцией, включает и отключает различные узлы, контролирует наличие пламени, фиксирует ошибки и выполняет прочие полезные функции.

В нижней части корпусов располагаются патрубки для подключения отопительной системы, труб с холодной водой, труб с горячей водой и с газом.

В некоторых моделях газовых двухконтурных котлов используются сдвоенные теплообменники. Но принцип работы остается практически тем же самым.

Можно заметить, что устройство газовой колонки отличается только отсутствием контура отопления.

Мы выяснили устройство двухконтурного настенного газового котла – оно кажется немного сложным, но если разобраться в назначении тех или иных узлов, то сложности исчезнут. Здесь мы можем отметить схожесть с газовым проточным водонагревателем, от которого здесь осталась горелка с теплообменником. Все остальное взято от настенных одноконтурных котлов. Несомненным плюсом является наличие встроенной обвязки – это расширительный бачок, циркуляционный насос и группа безопасности .

Разбирая принцип работы и устройство газового двухконтурного котла, следует отметить тот факт, что вода из контура ГВС никогда не смешивается с теплоносителем. В отопительную систему теплоноситель заливается через отдельную трубу, подключенную к отоплению. Горячая вода подготавливается за счет части теплоносителя, циркулирующего через вторичный теплообменник. Впрочем, об этом мы расскажем чуточку позже.

Специфика работы котлов с двумя контурами

Те, кто думает, что оба контура в такой системе нагреваются сразу в одно и то же время, ошибаются, на самом деле всё работает совершенно иначе. В нормальном режиме эксплуатации такое оборудование на постоянной основе функционирует только для того, чтобы нагреть циркулирующий в системе теплоноситель. Как часто он будет включаться и насколько интенсивным кажется в процессе действия пламя, зависит от датчика температуры, который контролирует эти процессы. Вместе с горелкой запускается насос, но только в том случае, когда циркуляция теплоносителя естественным путем не оказывает какого-либо воздействия на работу отопительной системы. После того как температура последнего достигает нужного уровня, с датчика отправляется сигнал о том, что активность горелки должна быть уменьшена. После котел работает только в пассивном режиме вплоть до того момента, пока температурный показатель не достигнет запрограммированного уровня. Далее датчик отправляет сигнал на автоматику, которая, в свою очередь, запускает клапан, отвечающий за подачу горючего.

Достаточно предварительно ознакомиться с определёнными тонкостями функционирования газовых котлов, оснащенных двумя контурами, для того, чтобы понять, какие преимущества можно получить от их эксплуатации. Более того, приобретение таких отопительных систем позволяет не приобретать дополнительного оснащения, которое может потребоваться в любом другом случае для того, чтобы обеспечить дом горячей водой. Даже если один контур выйдет из строя, то второй может эксплуатироваться дальше, заменить один контур всё равно обойдется гораздо дешевле, нежели отремонтировать целую нагревательную установку.

Двухконтурный котёл вполне может эксплуатироваться летом, когда надобность в отоплении отпадает и требуется только обеспечить нагрев воды, предназначенной для бытовых нужд. Подобным образом можно действительно сэкономить, так как покупка одновременно двух агрегатов, каждый их которых функционирует автономно, обойдется гораздо дороже.

Как осуществляется управление работой котла

Для того чтобы обеспечить стабильную и безопасную эксплуатацию подобного отопительного оборудования, лучше выбрать автоматику. Она контролирует температуру воды в отдельных компонентах, поддерживает на должном уровне температуру теплоносителя и отвечает за грамотный принцип работы двухконтурного котла. При возникновении потенциально опасных ситуаций котел автоматически выключается — подобное проявление демонстрируется, если наблюдается:

• уменьшение давления в газовой системе;
• максимальное нагревание теплоносителя;
• отсутствие тяги.

В тех газовых котлах, которые представлены сегодня на рынке, используется преимущественно «умное» управление, ПО которого позволяет выбрать один из доступных режимов эксплуатации.

Принцип работы котла и его устройство

Изображение 1. Гидравлическая схема двухконтурного котла в режиме отопления.

Газовые приборы с двумя контурами нагрева имеют следующий принцип работы. Теплота сгоревшего природного газа передается теплообменнику, который расположен над газовой горелкой. Этот теплообменник включен в магистраль отопительной системы, то есть нагретая вода в нем будет циркулировать по отопительной системе. Циркуляция воды осуществляется с помощью насоса, встроенного в котел. Для приготовления горячей воды двухконтурное устройство оснащено вторичным теплообменником.

Представленная схема на ИЗОБРАЖЕНИИ 1 показывает происходящие процессы работы и устройство оборудования:

1. Газовая горелка.
2. Циркуляционный насос.
3. Трехходовой клапан.
4. Контур ГВС, пластинчатый теплообменник.
5. Теплообменник контура отопления.

• D — вход (обратка) отопительной системы для нагрева;
• A — подача готового теплоносителя для отопительных приборов;
• C — вход холодной воды из магистрали;
• B — выход готовой горячей воды для санитарных нужд и бытового использования.

Принцип приготовления воды для ГВС таков: нагретая вода в первом теплообменнике(5), который расположен над газовой горелкой(1) и предназначен для нагрева отопительного контура, поступает во второй пластинчатый теплообменник(4), где передает свое тепло контуру ГВС.

Как правило, двухконтурные котлы имеют встроенный расширительный бак для компенсации изменения объема теплоносителя.

Схема двухконтурного котла позволяет производить горячую воду и нагревать ее для отопления только в отдельных режимах.

Конструкция двухконтурного газового котла.

Использование котла одновременно для ГВС и отопления в определенный момент времени невозможно. Например, во время работы устройства происходит нагрев отопительной системы с заданной температурой, процесс поддержания температуры контролируется автоматикой котла, а циркуляция теплоносителя по сети отопления осуществляется насосом.

В определенный момент происходит открытие крана горячей воды для бытовых нужд, и, как только начинается движение воды по контуру ГВС, срабатывает специальный датчик протока, установленный в котле. С помощью трехходового клапана (3) в котле перенастраиваются контуры протоков воды. А именно вода, нагретая в теплообменнике (5), перестает поступать в отопительную систему и подается в пластинчатый теплообменник (4), где и передает свое тепло системе ГВС, то есть поступившая холодная вода из трубопровода (С) нагревается и по трубопроводу (В) подается потребителям квартиры или дома.

В этот момент циркуляция идет по малому кругу и система отопления на время использования ГВС не нагревается. Как только кран на водозаборе ГВС перекрывается, датчик протока срабатывает и трехходовой клапан опять открывает контур отопления, происходит дальнейший нагрев отопительной системы.

Наиболее часто схема устройства двухконтурного газового котла подразумевает наличие пластинчатого теплообменника. Как уже говорилось, его предназначение состоит в том, чтобы передать тепло от контура отопления к контуру водоснабжения. Принцип такого теплообменника состоит в том, что наборы пластин с горячей и холодной водой собраны в пакет, где происходит теплоотдача.

Соединение выполняется герметичным путем: это препятствует смешиванию жидкостей из различных контуров. За счет постоянного изменения температуры возникают процессы теплового расширения металла, из которого сделан теплообменник, что способствует механическому удалению возникающей накипи. Пластинчатые теплообменные устройства изготавливаются из меди или латуни.

Схема подключения двухконтурного котла.

Существует схема двухконтурного котла, которая включает в себя комбинированный теплообменник.

Располагается он над газовой горелкой и состоит из двойных трубок. То есть трубка контура отопления содержит внутри своего пространства трубку горячего водоснабжения.

Данная схема позволяет обойтись без пластинчатого теплообменника и несколько повысить КПД в процессе приготовления горячей воды.

Недостаток котлов, имеющих комбинированный теплообменник, состоит в том, что между тонкими стенками трубок откладывается накипь, в результате чего ухудшаются условия работы котла.

Конструкция и принципиальная схема

Прибор по устройству схож со своим одноконтурным аналогом.

В корпусе размещены главные узлы:

1. Основная горелка.
2. Запальник. Имеется не во всех моделях.
3. Устройство розжига. Его основу составляет пьезоэлемент. В котлах с запальником устройство приводится в действие нажатием кнопки, в моделях без него — срабатывает автоматически при подаче газа в основную горелку. Источником энергии служат батарейки или электросеть.
4. Первичный теплообменник. Располагается над основной горелкой, подключается к отопительному контуру.
5. Вторичный теплообменник. Находится в стороне от газовой горелки. Имея пластинчатую или коаксиальную конструкцию, условно делится на 2 части: одна подключается к линии ГВС, другая — к первичному теплообменнику.
6. Трехходовой клапан. Установлен на выходе первичного теплообменника. Переключается между 2 положениями: в первом вещество направляется в трубы отопления, во втором — на контур ГВС.
7. Автоматическая система. Выполняет 2 функции. Первая: управление работой котла с целью поддержания заданной пользователем температуры теплоносителя либо воздуха в помещении (если в доме установлен датчик). Вторая: блокировка подачи газа при затухании горелки либо нарушении тяги.

Внутреннее пространство, где находятся первые 4 компонента, называется камерой сгорания, или топкой. В верхней ее части имеется патрубок для подключения к дымоходу.

В большинстве моделей, помимо основных узлов, располагаются дополнительные:

1. Циркуляционный насос.
2. Группа безопасности, включающая в себя манометр, предохранительный клапан, который сбрасывает давление при закипании теплоносителя, и воздухоотводчик.
3. Расширительный бачок.

С битермическим теплообменником

Существуют модели с несколько иной конструкцией. Вместо 2 отдельных теплообменников установлен 1 совмещенный, именуемый битермическим. Он располагается над основной горелкой, имеет пластинчатую или коаксиальную конструкцию. Одна часть подключается к системе отопления, другая — к линии горячего водоснабжения.

Преимущества котлов с битермическим теплообменником:

1. Компактность.
2. Простота конструкции. Отсутствует трехходовой клапан, что положительно сказывается на стоимости прибора и его надежности.
3. Высокая скорость нагрева воды. Поток становится горячим практически сразу после открытия крана.

Есть и существенные недостатки:

1. Высокая стоимость.
2. Дорогой ремонт. Поскольку первичный и вторичный теплообменники совмещены, то при зарастании последнего накипью замене подлежат оба.
3. Малое сечение каналов. Из-за этого битермический теплообменник забивается накипью быстрее, чем отдельный.

Этап первый: монтаж котла

Установка газового прибора, как правило, не вызывает сложностей. Это самый простой этап монтажных работ отопительной системы. Производителями разработано подробное руководство по установке каждого вида котла.

Напольный поставить проще, несмотря на то, что тяжелее по весу и больше размером. Для настенного нужны специальные кронштейны. Они идут в комплекте к прибору. Схема подключения настенного котла к системе отопления указана в инструкции к прибору

Самое важное — выбрать правильно место установки котла, при этом предусмотреть, как будет выполнен подвод труб к котлу.

Выбирая местоположение агрегата, учитывают не только удобство в обслуживании. Нужно соблюдать нормы и требования, которые предъявляются к газовым приборам. Их выполнение является гарантом эффективности и безопасности пользования отопительным агрегатом.

Два основных правила, которые нужно соблюдать:

1. Помещение, где будет установлен котёл, нужно обеспечить окном, либо форточкой, которые можно легко открыть при необходимости.
2. Рядом с газовым агрегатом нельзя размещать каких-либо приборов или предметов.

Схема подключения напольного котла предусматривает тщательную подготовку основания. Настенный котёл располагают на высоте от 80 см от пола, не ближе полуметра от стен. Это стандартные требования безопасности эксплуатации.

Чтобы знать, как правильно подключить двухконтурный котёл, нужно познакомиться с условиями, которые требуются для устройства дымохода и системы вентиляции.

Очень упрощают задачу турбо котлы, которые не требуют установки громоздких дымоходов и вытяжных систем. Этот вид котлов сегодня приобретает всё большую популярность. Особенность турбо котлов заключается в устройстве принудительного вывода отработанных газов и одновременного притока уличного воздуха, по типу «труба в трубе». Это наиболее безопасная система, так как позволяет ставить газовые агрегаты практически в любых помещениях.

Есть ещё один вид: напольные парапетные котлы. Это бездымоходные энергонезависимые агрегаты. Их используют там, где невозможно соорудить большой дымоход. У парапетных котлов закрытая камера сгорания, она полностью изолируется от помещения. У таких котлов циркуляция теплоносителя происходит самотёком, без электрического насоса. Это их основное отличие от турбированных котлов с коаксиальным дымоходом.

Принцип работы газового двухконтурного котла

Газовый двухконтурный настенный котел является современным решением в области отопительной и водонагревательной техники. Характеризуясь предельной компактностью, он совмещает в себе сразу два агрегата – это отопительный котел и газовый проточный водонагреватель. Правда, дался такой функционал путем крайне плотной компоновки множества элементов и узлов, что отразилось на сложности оборудования и его цене.

Двухконтурный модели обеспечивают дом не только теплом, но и горячей водой.

Настенные двухконтурные газовые котлы для отопления дома умеют:

• Подготавливать горячую воду;
• Обеспечивать качественную работу отопления;
• Корректировать температуру в контурах ГВС и отопления;
• Следить за безопасностью окружающих людей;
• Оценивать температуру воздуха снаружи зданий, меняя температуру теплоносителя;
• Работать с солнечными коллекторами;
• Функционировать в полностью автоматическом режиме, не требуя излишне частого вмешательства пользователей.

Они самостоятельно регулируют температуру теплоносителя, ориентируясь на получаемые с датчиков показатели, умеют стабилизировать температуру воды в контуре ГВС, автоматически переключаются из одного режима в другой, следят за собственной технической исправностью с помощью средств самодиагностики.

Самые продвинутые модели настенных двухконтурных газовых котлов оснащаются дистанционно управляемой автоматикой, что позволяет регулировать рабочие параметры в удаленном режиме, например, через GSM-сети или через интернет.

Котлы газовые настенные двухконтурные обладают вполне понятным принципом действия. После активации отопления оборудование включает газовую горелку, которая начинает подогревать теплоноситель в отопительном контуре. За циркуляцию теплоносителя отвечает встроенный циркуляционный насос, а его излишки отправляются во встроенный расширительный бачок (обвязка присутствует почти во всех моделях, поэтому покупать ее отдельно не требуется).

Как только температура в системе достигнет заданного параметра (или датчик температуры воздуха обнаружит, что в комнатах стало тепло), котел автоматически отключится, продолжая контролировать температурные параметры. В тот момент, когда горелка выключена, он находится в ждущем режиме. Как только теплоноситель остынет, сработает система розжига, а в горелку будет подан газ. И так будет происходить неограниченное количество раз.

Схема движения теплоносителя в двухконтурных газовых котлах зависит от того, работает ли он сейчас в режиме ГВС или нет. .

Теперь рассмотрим принцип работы контура горячего водоснабжения. Как только мы откроем кран с водой, сработает трехходовой клапан, и котел переключится в режим нагрева контура ГВС. В моделях с раздельными теплообменниками горячий теплоноситель направляется во вторичные теплообменники, где он нагревает водопроводную воду. Отопление в это время остается отключенным – приоритет отдается контуру ГВС.

Температура воды в контуре ГВС всегда стабильна – за это отвечает электронная модуляция пламени. Она автоматически корректирует степень нагрева, регулируя уровень подачи газа в горелку. Электронная модуляция нравится многим потребителем – она не ошпарит кипятком и не даст заорать от неожиданно полившейся холодной воды, автоматически приводя работу контура ГВС к заданным параметрам.

Как только кран будет закрыт, двухконтурный газовый настенный котел перейдет в режим отопления – если это необходимо, будет отдана команда на включение горелки, чтобы привести температуру теплоносителя к установленной норме. И все вышеописанные процессы происходят без какого-либо вмешательства пользователей, что очень и очень удобно.

Несмотря на простоту принципа действия настенных газовых двухконтурные котлов, их внутреннее устройство является очень сложным – в этом можно убедиться самостоятельно, сняв переднюю крышку и поразившись изобилию различных деталей и узлов.

Устройство газового котла

Перед тем как покупать отопительный прибор, следует ознакомиться с тем, как работает двухконтурный газовый котёл, из чего он состоит, какие у него технические характеристики. Основные составляющие элементы газового котла:

Устройство отопительного газового котла

• теплоизолированный корпус;
• автоматика;
• горелка;
• теплообменник.

Конструкция горелки зависит от того, какой вид топлива используется в приборе для выработки тепловой энергии. В газовых котлах есть специальная камера сгорания. Когда сгорает топливо, выделяется тепло и выпадают оксиды. Тепловая энергия поступает в теплоносители, за счёт чего и происходит обогрев дома.

Над горелкой располагается теплообменник. Внутри него — теплоноситель, в качестве которого может использоваться антифриз, но чаще это вода. Тепловая энергия уходит на нагревания воды, которая транспортируется по батареям. Образовывается круг. Охлаждённая жидкость опять поступает в котёл, где снова нагревается. Все вредные вещества (продукты горения) выводятся через дымоход, поэтому он должен быть всегда в ухоженном состоянии, с отличной проходимостью. Использование засоренного дымохода может привести к несчастному случаю.

Место для установки газового котла

Если говорить конкретно о квартирах, то устанавливают газовые котлы в них большей частью на кухнях. Тут есть все необходимые коммуникации: водопровод, газ, есть окно и вытяжка. Остается только определить подходящее место для котла. Для такой установки используют настенные (навесные) котлы. Они устанавливаются на несколько крюков, закрепленных на стенах (идут обычно в комплекте).

Что касается установки в других помещений квартиры или дома, как правило, ни одно из них не проходит по требованиям. Например, в ванной нет окна с естественным освещением, коридор обычно не подходит по размерам — не хватает допусков от углов или до противоположной стены, обычно нет вентиляции совсем или она в недостаточном объеме. С кладовками та же беда — нет вентиляции и окон, не хватает объема.

Точное расстояние от стен и других предметов указывается в инструкции по эксплуатации котла

При наличии в доме лестницы на второй этаж, часто владельцы хотят поставить котел под лестницей или в этом помещении. По объему оно обычно проходит, а по вентиляции придется ее делать очень мощной — считается объем в двух уровнях и необходимо обеспечить его трехкратный обмен. Для этого потребуется несколько труб (три и больше) очень большого сечения (не менее 200 мм).

После того, как определились с помещение под установку газового котла, остается найти для него место. Оно выбирается исходя из типа котла (настенный или напольный) и требований производителя. В техпаспорте обычно подробно прописываются расстояния от стены справа/слева, высота установки относительно пола и потолка, а также расстояние от фронтальной поверхности до противоположной стены. У разных производителей они могут отличаться, так что стоит внимательно изучить руководство.

Нормы установки по СНиПу

На случай отсутствия таких рекомендаций в паспорте оборудования, установка газового котла может проводится по рекомендациям СНиПа 42-101-2003 п 6,23. Там сказано:

• Устанавливаться газовый котлы могут на несгораемые стены на расстоянии не менее 2 см от нее.
• Если стена трудносгораемая или сгораемая (деревянные, каркасные и т.п.) она должна быть защищена несгораемым материалом. Это может быть трех миллиметровый лист асбеста, поверх которого закреплен лист металла. Также ка защита рассматривается штукатурка слоем не менее 3 см. В этом случае навешивать котел надо на расстоянии 3 см. Размеры несгораемого материала должны превышать размеры котла на 10 см с боков и снизу, а сверху должны быть больше на 70 см.

Относительно листа асбеста могут возникнуть вопросы: сегодня он признан опасным для здоровья материалом. Заменить его можно слоем картона из минеральной ваты. И еще учтите, что несгораемым основанием считается также и керамическая плитка, пусть даже она уложена на деревянные стены: слой клея и керамика как раз дают требуемую огнестойкость.

На деревянные стены газовый котел можно повесить только при наличии несгорающей подложки

Также регламентируется установка газового котла относительно боковых стен. Если стена негорючая — расстояние не может быть меньше 10 см. Для горючих и трудногорючих это расстояние — 25 см (без дополнительной защиты).

Если устанавливается напольный газовый котел, основание должно быть негорючим. На деревянный  пол делают негорючую подставку. Она должна обеспечивать предел огнестойкости в пределах 0,75 ч (45 минут). Это или кирпичи, уложенные на ложок (в 1/4 кирпича), или толстая керамическая напольная плитка, которую кладут поверх асбестового листа, закрепленного на металлическом листе. Размеры негорючего снования — на 10 см больше габаритов устанавливаемого котла.

Что представляет собой двухконтурный газовый котел?

Двухконтурное газовое устройство является эффективным универсальным агрегатом, который обеспечивает горячим водоснабжением и отоплением дома.

Большая часть современных конструкций функционирует по приоритету нагрева воды. Мощность системы, в момент открытия водопроводного крана, направляется в контур для обогрева воды. Что же касается теплоносителя, то он в этот момент уже перестает нагреваться. При этом, даже при использовании горячей воды на протяжении длительного периода времени, температурный режим в комнатах практически не изменяется.

Если котел работает с помощью природного газа, то установка является энергоэффективной и функциональной. Стоимость оборудования достаточно низкая, при этом отличается превосходными эксплуатационными свойствами, что обеспечивает высокий спрос на приборы данного типа.

Технические параметры

Самыми важными критериями выбора являются технические параметры котлов

Чтобы выбрать подходящую модель, необходимо обратить внимание:

1. На мощность.
2. Тип камеры сгорания.
3. Тип теплообменника.

Мощность

Если выбирается двухконтурный газовый котел, то его мощности должно хватить и на отопление, и на подачу горячей воды. Любые ошибки в расчетах приведут к тому, что ни того, ни другого не будет.

Принято считать, что для обогрева 10 кв. м площади достаточно 1 кВт мощности установки. И это при условии, что высота потолков в доме не выше трех метров. Если помещение плохо утеплено, то подобной мощности котла может и не хватить. При покупке двухконтурного агрегата приведенные выше показатели увеличиваются на 30–50%

Камера сгорания

Котел отопительный газовый

С учетом типа камеры сгорания двухконтурные газовые котлы делятся на установки с открытой камерой и закрытой.

При установке первого варианта вывод продуктов сгорания можно организовать через обычный дымоход. При монтаже вторых придется использовать турбинные, или коаксиальные, дымоходы. Движение продуктов сгорания в них обеспечивает турбина — специально установленный вентилятор.

Тип теплообменника

По типу теплообменника двухконтурные газовые котлы бывают битермическими и монотермическими.

Битермический теплообменник имеет конструкцию «труба в трубе». При этом контур, подающий горячую воду, находится внутри контура, обеспечивающего работу отопления. Такой вариант менее надежен и долговечен.

Монотермические теплообменники работают отдельно друг от друга. В них меньше образуется накипи, поэтому они более долговечны. Если один из описываемых выше элементов по какой-то причине все же выйдет из строя, заменить его будет проще, чем в битермическом варианте.

Режим отопления

Функционирование двухконтурного котла в режиме обогрева ничем не отличается от работы простейшего проточного нагревателя. Начальное включение горелки сопровождается достаточно длительным промежутком работы, что позволяет поднять температуру в контуре отопления до нужных значений. По достижению оптимального режима подача газа прекращается. При наличии в жилище датчика температуры воздуха, автоматика сама будет следить за его показаниями. Режимы газовой горелки двухконтурного котла могут переключаться специальной погодозависимой автоматикой, наблюдающей за температурой снаружи дома.

Работающая горелка постепенно повышает температуру теплоносителя, движение которого внутри трубопровода поддерживается циркуляционным насосом. Благодаря принципу работы трехходового клапана в газовом котле вода получает возможность проходить внутри основного теплообменника в нормальном режиме. Удаление продуктов сгорания может осуществляться самопроизвольно или с помощью специального вентилятора (им, как правило, оснащается верхняя область двухконтурного аппарата). Контур ГВС в этом случае пребывает в неактивном состоянии.

Основные виды двухконтурных отопительных котлов

Системные особенности конструкции газовых двухконтурных установок разделяют на два вида:

1. Настенное оборудование.
2. Напольный агрегат.

Что же касается дальнейшего разделения котлов на подвиды, то существуют модели с:

1. Закрытой камерой сгорания.
2. Открытой камерой сгорания.

Настенный вариант изделия рассчитан на отопление комнат, площадь которых достигает максимально отметки в 200 м2. Они имеют компактные размеры и могут размещаться в любом помещении дома.

Настенные модели, оборудованные открытой камерой, встречается достаточно редко в домашнем использовании. Стоимость такого агрегата достаточно низкая, при этом оборудование остается энергонезависимым. Это является основными критериями выбора установок подобной конструкции.

Стильным дизайном и функциональностью обладают варианты с закрытой камерой.

Также установка остается очень чувствительной к качеству воды, ведь все процессы происходят в тонкостенных трубах, которые быстро выходят со строя при низком качестве водопроводной жидкости.

Напольные котлы применяются для отопления больших по площади помещений с размером более 200 м2. Конструкция установки с открытой камерой сгорания требует оборудования в отдельной комнате, так называемой котельной. Теплообменник в таких моделях изготовлен из чугуна. Этот материал отличается превосходными термическими свойствами, прочный, устойчив к воздействию коррозии, долговечен в эксплуатации.

Закрытая камера сгорания не нуждается в отдельном помещении, что позволяет устанавливать отопительное оборудование в удобном месте. НО данный вид котла имеет достаточно высокую стоимость.

Немного о минусах

Ничто не вечно, равно как и не идеально. Двухконтурный котел имеет несколько недостатков. Во-первых, нельзя не отметить, заметную потерю воды на начальном этапе. Рассмотрим на конкретном примере. Вот вы включили горячую воду, автоматически заработал дополнительный теплоноситель. Чтобы горячая вода пошла, необходимо подождать примерно 30-40 секунд, в зависимости от марки котла. Все, что идет с крана до этого времени, и называется потерей. Можно с большой уверенностью сказать, что это не такой уж и большой недостаток. Если нужно греть носитель для хозяйственных целей, то газовый котел двухконтурный делает это в проточном режиме без возможности аккумуляции. Давайте пойдем дальше и поговорим о том, как устроен агрегат.

Обвязка двухконтурного котла отопления

Естественная циркуляция прекращается, как только агрегат теплоноситель выходит из строя. Соответственно, каждый раз, при отключении котла, требуется какое-то время, чтобы возобновить теплопередачу. С другой стороны, в таком случае вы не зависите от электричества, перебои которого в нашей стране, особенно на праздники, встречаются достаточно часто.

Для одноэтажных зданий используют однотрубную схему, именуемую в народе «Ленинградка». Радиаторы монтируются параллельно, дабы не рассекать трубы подачи теплоносителей. Каждый из приборов оснащается кранами Маевского, позволяющими стравливать воздух и исключающими избыточное давление. Также необходимо устанавливать балансировочные дросселя.

Подключение происходит диагональным или ближним методом. Двухконтурные котлы в зданиях с более чем 2-мя этажами следует монтировать с использованием двухтрубной схемы. Подающую трубу ставят под чердак или потолок на последнем этаже, а затем вертикально спускают к первому. К ней уже подключают радиаторы, и по такой магистрали уже охлаждённая вода будет возвращаться к котлу.
