Котел отопления своими руками

Купить или сделать своими руками

В результате ваши затраты будут существенными (поиск материалов, время, переживания, ущерб при неудачном эксперименте), а получить достаточный обогрев так и не удастся. Целесообразно потратиться один раз на солидное оборудование, и долгие годы наслаждаться бытовым комфортом.

Самыми дорогими являются модификации длительного горения, все равно затраты окупаются сторицей. Миф о том, что цены слишком высокие, легко рассеять, начав пользоваться современным агрегатом на практике.

Самодельные дровяные котлы и печи своими руками не дадут той высокой мощности и высокой пользовательской безопасности, на которую способны фабричные изделия.

Недостатки и риски при эксплуатации самодельных котлов:

• малый срок эксплуатации;
• невозможность обеспечения длительного горения;
• низкий КПД;
• перегрев корпуса (отсюда — ожоги при случайных прикосновениях).

Сколько стоят дровяные котлы и печи на дровах с водяным обогревом? Ориентируйтесь на порядок цен в районе 58-65 тыс. руб. при мощности 20-24 кВт. Самые положительные отзывы звучат в адрес таких моделей, как Protherm DLO 30, Dakon DOR F 24, Buderus Logano G221 и ряд других. Заметьте, что цены на всегда немного выше.

Одним из самых важных этапов строительства частного дома является выбор отопления. Для создания отопительной системы в первую очередь нужно определиться с котлом. На данный момент на рынке представлен огромный ассортимент среди отечественных и зарубежных производителей. Поэтому, чтобы купить котел, который наилучшим образом впишется в ваш дом, необходимо правильно ориентироваться в огромном разнообразии продукции.

Так как с каждым годом цена за отопление растет, люди всерьез начали задумываться о возможности использования альтернативных способов отопления.

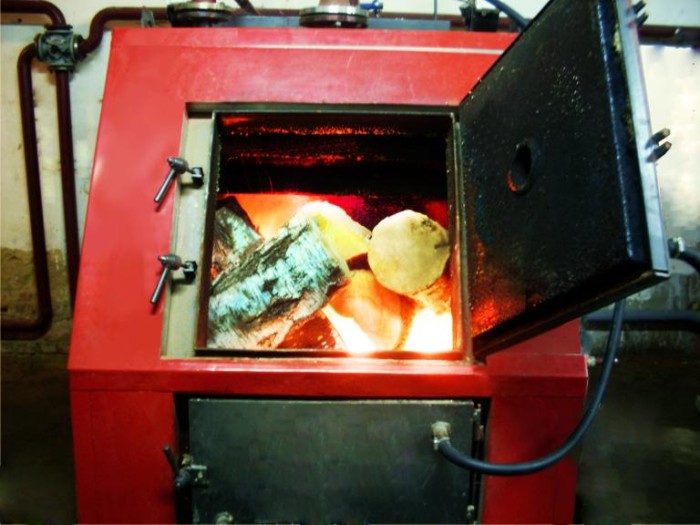

Экономичные дровяные котлы для отопления частного дома на сегодняшний день заняли лидирующую позицию на рынке отопительных приборов, ведь такие котлы производят большое количество тепла при минимальном использовании древесины.

Древесина является не единственным топливом.

Экономичный котел длительного горения имеет множество преимуществ:

1. Высокий уровень КПД;
2. Полная независимость котла от внешних коммуникаций;
3. Недорогое топливо (если сравнивать с газом);
4. Возможность выбрать топливо.

Процесс сборки

Процесс создания котла включает несколько этапов. При изготовлении каждого элемента стоит учитывать особые условия эксплуатации изготавливаемого изделия.

Устройство подачи воздуха

Отрезаем от толстостенной трубы диаметром 100 мм отрезок, длина которого будет равна высоте топки. К нижней части привариваем болт. Из стального листа вырезаем круг такого же диаметра, как труба или большего. Просверливаем в круге отверстие, достаточное для прохождения болта, приваренного к трубе. Соединяем круг и воздуховодную трубу, закрутив гайку на болт.

В итоге мы получим трубу для подачи воздуха, нижняя часть которой может закрываться свободно двигающимся металлическим кругом. В процессе эксплуатации это позволит регулировать интенсивность горения дров и, следовательно, температуру в помещении.

С помощью болгарки и диска по металлу делаем в трубе вертикальные прорези толщиной приблизительно 10 мм. Через них воздух будет поступать в топочную камеру.

Корпус (топка)

Для корпуса потребуется цилиндр с герметичным дном диаметром 400 мм и длиной 1000 мм. Размеры могут быть иными, в зависимости от имеющегося свободного пространства, но достаточными для закладки дров. Можно использовать готовую бочку или приварить к стальному толстостенному цилиндру днище.

Иногда котлы для отопления изготавливают из баллонов из-под газа для более длительного срока службы.

В верхней части корпуса формируем отверстие для отвода газов. Его диаметр должен быть не менее 100 мм. К отверстию привариваем трубу, через которую будет осуществляться отвод отработавших газов.

Длина трубы выбирается в зависимости от конструктивных соображений.

Соединяем корпус и устройство подачи воздуха

В днище корпуса вырезаем отверстие диаметром равным диаметру воздухоподающей трубы. Вставляем трубу внутрь корпуса таким образом, чтобы поддувало выходило за пределы днища.

Воздухоподающая труба должна заканчиваться на несколько сантиметров раньше начала дымохода.

Теплорассеивающий диск

Из металлического листа толщиной 10 мм вырезаем круг, размер которого немного меньше диаметра корпуса. Привариваем к нему ручку, изготовленную из арматуры или стальной проволоки.

Это значительно упростит последующую эксплуатацию котла.

Конвекционный кожух

Из листовой стали изготавливаем цилиндр или отрезаем кусок трубы, диаметр которой на несколько сантиметров больше наружного диаметра топки (корпуса). Можно использовать трубу диаметром 500 мм. Соединяем вместе конвекционный кожух и топку.

Сделать это можно с помощью металлических перемычек, привариваемых к внутренней поверхности кожуха и наружной поверхности топки, если зазор получился достаточно большой. При меньшем зазоре можно приварить кожух к топке по всему периметру.

Из стального листа вырезаем круг такого же диаметра как топка или чуть больше. Привариваем к ней ручки, используя электроды, проволоку или другие подручные средства.

Учитывая, что в процессе эксплуатации котла ручки могут сильно нагреваться, стоит предусмотреть специальную защиту из материала с низкой теплопроводностью.

Для обеспечения длительного горения к дну привариваем ножки. Их высота должна быть достаточной, чтобы поднять дровяной котел минимум на 25 см над уровнем пола. Для этого можно использовать различный прокат (швеллер, уголок).

Поздравляем, вы изготовили дровяной котел своими руками. Можно приступать к обогреву дома. Для этого достаточно загрузить дрова и поджечь их, открыв крышку и теплорассеивающий диск.

Как сделать своими руками котел твердотопливный длительного горения: чертежи и схемы

Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно. Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора. При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.

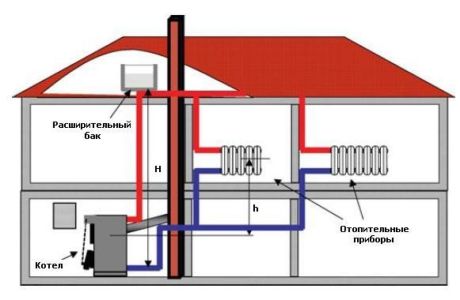

Схема подключения твердотопливного котла к системе отопления

Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать. Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически. Для изготовления котла твердотопливного длительного горения своими руками, чертеж можно взять и универсальный. Он подойдет для любого вида используемого твердого топлива.

Чертеж твердотопливного котла длительного горения мощностью 25/30/40 кВт

Расскажем пошагово, каким образом и из каких деталей можно сделать котел отопления на твердом топливе длительного горения по предложенной схеме:

• подготовим место, где будет установлен будущий агрегат. Основание, на котором он будет стоять, должно быть ровным, прочным, жестким и огнеупорным. Лучше всего для этого подойдет бетонный фундамент или толстая чугунная либо стальная плита. Стены нужно обить тоже огнеупорным материалом, если они деревянные;
• собираем весь необходимый материал и инструменты: из которых нам понадобиться аппарат для электродуговой сварки, болгарка и рулетка. Из материалов: листовая 4-мм сталь; 300 – мм стальная труба со стенками 3 мм, а также другие трубы 60 и 100 мм диаметром;

Строение и принцип работы твердотопливного котла

• для того, чтобы изготовить котел на твердом топливе длительного горения, нужно из большой 300 – мм трубы вырезать кусок длиной 1 м. Можно и немного меньше, если в этом есть необходимость;
• из стального листа вырезаем дно по диаметру трубы и привариваем его, снабдив ножками из швеллера длиной до 10 см;
• распределитель воздуха выполняем в виде круга из листа стали с диаметром на 20 мм меньшим, чем труба. В нижнюю часть круга приваривается крыльчатка из уголка с размером полки 50 мм. Для этого можно использовать и швеллер аналогичного размера;
• сверху в середину распределителя привариваем 60 – мм трубу, которая должна быть выше котла. В середине диска распределителя прорезаем отверстие по трубе, так, чтобы был сквозной туннель. Он нужен для подачи воздуха. В верхней части трубы врезается заслонка, которая позволит осуществлять регулировку подачи воздуха;

Схематическое изображение устройства котла, работающего на твердом топливе

• в самой нижней части котла изготавливаем небольшую дверку, снабженную задвижкой и петлями, ведущую в зольник для удобства удаления золы. Сверху в котле прорезаем отверстие для дымохода и привариваем в это место 100 – мм трубу. Вначале она идет под небольшим углом вбок и вверх на 40 см, а потом строго вертикально вверх. Проход дымохода через перекрытие помещения должен быть защищен по правилам противопожарной безопасности;
• заканчиваем сооружение котла отопления на твердом топливе длительного горения изготовлением верхней крышки. В ее центре должно быть отверстие для трубы распределителя потока воздуха. Прилегание к стенкам котла должно быть очень плотным, исключающим попадание воздуха.

Чертеж с размерами для создания твердотопливного котла своими руками

Котел длительного горения — вид в разрезе

Особенности работы и устройства оборудования

Самодельный автономный агрегат на твердом топливе представляет собой печь, установленную в бочке с водой. Сгорая в топке, дрова или уголь передают тепло воде, а теплоноситель поступает в систему отопления, обогревая помещение. Простое устройство считается не самым эффективным и рентабельным, поскольку КПД примитивного агрегата не выше 10-15%.

Собирают котлы отопления самодельные из кирпича, металла. Первые отличаются эстетической привлекательностью, а вторые считаются более простыми в изготовлении из подручных материалов. Но в любом случае потребуется предварительно составить схему, продумать узлы конструкции, чтобы в конечном итоге получить качественный отопительный прибор.

Самодельные электрические котлы отопления

Обладая навыками работы с металлом, имея необходимый материал и инструмент легче всего изготовить самодельные электрокотлы – электродные или ТЭНовые. Если в качестве преобразователя электроэнергии применен ТЭН, то нужно изготовить или подобрать корпус из стали, в которые он будет установлен. Все остальные комплектующие – регуляторы, датчики, термостат, насос и расширительный бак приобретаются отдельно в специализированных магазинах. Электрические котлы можно использовать в закрытых или открытых системах отопления.

Что нужно и как сделать электрокотел отопления своими руками 220в эффективным и надежным?

Нужна емкость из стали, в которую помещаются один или несколько ТЭНов в соответствии с чертежами или эскизами на создаваемое изделие. Еще на этапе проекта на котлы отопления своими руками чертежи должны предусматривать возможность оперативной и легкой замены сгоревшего ТЭНа. Например, корпус можно изготовить из стальной трубы диаметром 220 мм с длиной корпуса около 0,5 м. К торцам трубы привариваются фланцы с патрубками подачи и «обратки» и посадочными местами, в которые устанавливаются ТЭНы. Циркуляционный насос, расширительный бак и датчик давления присоединяются к обратке.

Особенности электропитания электрических котлов

ТЭНы потребляют значительную мощность, обычно более 3 кВт. Поэтому для электрических котлов нужно создать отдельную линию электропитания. Для агрегатов мощностью до 6 кВт применяется однофазная сеть, а при больших значениях мощности необходима трехфазная сеть. Если снабдить самодельный котел отопления ТЭНом с терморегулятором и подключить его через защиту УЗО, то это идеальный вариант. При установке обычных ТЭНов термостат приобретается и устанавливается отдельно.

Электродные котлы отопления

Котлы этого типа подкупают чрезвычайной простотой. Он представляет собой емкость, в которой установлен электрод, вторым электродом служит корпус котла. В емкость вварены два патрубка – подачи и обратки, через которые электродный котел присоединяется к отопительной системе. КПД электродных котлов близок, как и у других типов электрокотлов, к 100% и его реальная величина – 98%. Известный электродный котел «Скорпион» объект жарких дискуссий. Мнения чрезвычайно разнообразные, от чрезмерного восхищения до полного отрицания применения для контуров отопления.

Считается, что электродные котлы были спроектированы для отопления подводных лодок. И действительно, изготовление котлов отопления требует минимума материалов, морская вода с растворенными солями – отличный теплоноситель, а корпус подводной лодки, с которым соединена система отопления, является идеальным заземлением. На первый взгляд – это отличный контур отопления, но можно ли его применить для отопления жилищ и как сделать электрокотел отопления своими руками, повторив устройство котла «Скорпион»?

Электродный котел Скорпион

В электродных котлах теплоноситель нагревает ток, проходящий между двумя электродами котла. Если в систему залить дистиллированную воду, то электродный котел работать не будет. В продаже имеется специальный солевой раствор для электродных котлов с удельной проводимостью порядка 150 ом/см. Конструкция агрегата настолько проста, что сделать электрокотел Скорпион своими руками, при наличии необходимых навыков, довольно просто.

К этой трубе привариваются два патрубка для подключения к системе отопления. Внутри прибора находится изолированный от корпуса электрод. Корпус котла играет роль второго электрода, к нему подключается нулевой провод и защитное заземление.

Недостатки электродных котлов

Основной недостаток электродных котлов – необходимость применения солевых растворов, которые неблагоприятно сказываются на батареях и трубопроводах отопления. Система отопления в течение нескольких лет может потребовать полной замены радиаторов, особенно алюминиевых (более подробную информацию о которых вы прочитаете здесь), и трубопроводов. Циркуляционные насосы, которые рассчитаны на работу с антифризом или чистой водой подвергаются большой опасности. Второй огромный недостаток – электродные котлы требуют идеального защитного заземления корпуса, иначе они представляют огромную опасность поражения электротоком. В зарубежных странах продавать и устанавливать подобное оборудование запрещено!

Рекомендации и техника безопасности

Прежде чем взяться за создание самодельного агрегата, нужно убедиться в наличии необходимых инструментов и оценить навыки их использования. Например, если человек никогда не занимался сваркой, собрать конструкцию своими руками ему будет сложно. В этом случае лучше приобрести устройство в магазине. Ведь отдельные его части можно соединить вместе только благодаря сварочному аппарату.

Ниже приводятся несколько важных нюансов, которые нужно знать:

1. Запрещается подключать устройство самостоятельно к магистрали без ведома газовой службы.
2. Разрешение можно получить, вызвав специалистов на дом или доставив им в контору собранный агрегат.
3. При монтаже без разрешения возможна утечка газа, что приведет к возгоранию и даже взрыву.
4. Сварочные работы выполняются только в специальной одежде, рукавицах и маске.
5. Каждый элемент должен быть приобретаться только в специальном магазине и иметь паспорт.
6. Создание устройства должно осуществляться в соответствии с чертежом.

Сборка

После чего приступаем к сборке теплообменника. Вертикальные основания соединяются профильной трубой. Для этого её кладём на установленные перпендикулярно поверхности основания. Места соединения провариваем сваркой. Всю эту конструкцию с обратной стороны соединяем профильной трубой с отверстиями для отвода воды. В результате получаем переднюю стенку теплообменника.

Далее вертикальные основания устанавливаем перпендикулярно, и свариваем четырьмя трубами круглого сечения. Получается задняя стенка теплообменника. Переднюю и заднюю стенки соединяем между собой. Для этого надо подвести продольные трубы к отверстиям и проварить их, а затем к конструкции привариваем патрубки для подачи и вывода воды. Стыки завариваем с использованием кусочков металла и проверяем прочность теплогенератора.

Корпус

Изготовление корпуса тоже потребует усилий. Для этого из листов жаропрочной стали вырезаем восемь стенок – 2 передние, 2 задние и 4 боковые. Площадь каждой из них должна быть 850 х 300 мм. Все замеры производим метровой линейкой, отрезаем материал болгаркой. После чего вырезаем две пластины размером 450 х 450 мм: одну для днища, другую для верхней плиты котла.

Делаем два отверстия под дверки в передней стенке: первое — на уровне колосника для поджигания топлива и очистки камеры сгорания, а второе – немного выше по уровню для загрузки топлива. В работе используем дрель и болгарку. Из листа нарезаем рёбра жёсткости длиной 80 см.

Как сварить котел отопления своими руками

Схема изготовления котла длительного горения с теплообменником

До того как самому сварить котел отопления, нужно определиться с его конструкцией. Предпочтительно, чтобы она соответствовала современным требованиям к безопасности и эффективности работы. Поэтому в качестве примера будет рассмотрен котел пиролизного типа, изготовленный самостоятельно.

Как правильно сварить котел отопления подобного типа? Помимо сварочного аппарата для этого потребуются следующие материалы и инструменты:

• Листовая сталь, марки которой подбираются из данных таблицы, показанной выше. Для камеры сгорания толщина металла должна составлять 3-4 мм. Корпус можно сделать из стали меньшей толщины – 2-2,5 мм;
• Трубы для изготовления теплообменника. Их оптимальный диаметр 40 мм. Такой размер позволит быстро нагреть теплоноситель. Количество регистров — от 3 до 6;
• Как сварить котел отопления без режущего инструмента? Лучше всего для разрезания листов стали использовать «болгарку» со специальными дисками по металлу;
• Дверцы для топочной камеры и поддувала. Также нужно приобрести чугунные колосники. Это необходимо сделать заранее, так как по размерам комплектующих будут изготавливаться проемы и крепежные части котла;
• Уровень, рулетка и карандаш (маркер) для нанесения разметки;
• Защитный инвентарь – перчатки, маска сварщика, прозрачные рабочие очки и одежда из плотного материала с длинными рукавами.

Для наглядности можно посмотреть, как сварить отопление в частном доме. Видео или фотоматериалы помогут в работе, так как в них наглядно показаны все этапы и особенности их выполнения. Однако это нужно сделать только после составления чертежа и подготовки всех инструментов и комплектующих. Это относится ко всем этапам изготовления комплектующих, так как сварить отопление своими руками, включая котлы, регистры, гребенки, невозможно без правильной схемы.

Важно также подготовить место работы до того как сварить отопление в гараже. Чаще всего процесс изготовления проходит именно в нем. Для начала нужно обеспечить максимальное свободное пространство, убрав лишние предметы

Для начала нужно обеспечить максимальное свободное пространство, убрав лишние предметы.

В целях безопасности также из гаража следует вынести легковоспламеняющиеся жидкости – бензин, масло и т.д. И только после этого можно приступать к работе — сваривать отопление в гараже. Правильная сварка котла отопления заключается в изготовлении двух составляющих – непосредственно корпуса котла и теплообменника.

Теплообменник

Теплообменник для котла отопления

Этот элемент изготавливается до того, как сваривается котел отопления. Впоследствии он будет установлен в конструкцию, которая будет напрямую зависеть от его фактических габаритов.

Конструктивно он представляет собой 2 прямоугольных бака, соединенных между собой трубопроводами. Оптимальная толщина материала должна составлять 3-3,5 мм. Это связано с высокими температурами, которые будут воздействовать на поверхность. Специфику его изготовления можно посмотреть на видео — как сварить отопление в частном доме.

На листах стали делается разметка конструкции согласно чертежам. Сначала вырезается задняя панель и к ней приваривается перегородка для отведения дровяных (угольных) газов. На этом этапе нужно быть очень осторожным, так как сварной шов не всегда может обеспечить должное крепление. Затем к перегородке и задней стенке приваривается боковая и нижняя.

Нужно отметить, что самому сварить котел отопления довольно проблематично. Поэтому эту работу рекомендуется выполнять вдвоем. В особенности это касается этапа установки готового теплообменника. Его патрубки помещаются в заранее подготовленные отверстия, а трубы точечно привариваются к внутренним стенкам котла.

Нередко стоит вопрос — как сварить отопление внутри гаража без принудительной вентиляции. Для этого работы должны проводиться только с открытыми воротами, чтобы обеспечить нормальный приток свежего воздуха.

Основной проблемой самодельных конструкций является низкая эффективность работы. Для увеличения КПД рекомендуется делать двойные стенки, между которыми устанавливается базальтовый огнеупорный теплоизолятор. Сварить подобный котел своими руками для водяного отопления можно, но для этого нужно предусмотреть дополнительный расход материала. Сначала изготавливаются двойные стенки, которые заполняются утеплителем. Затем дальнейшая технология сварки конструкции полностью соответствует вышеописанной.

Простой котел своими руками. Обыкновенный котел

Сначала разберем, как изготовить простой дровяной котел своими руками. Модель представляет собой два цилиндра, помещаемых друг в друга. Первый используется в качестве топки. При горизонтальном расположении он может изнутри обкладываться огнеупорным кирпичом.

Второй выступает в качестве конвекционного носителя или используется для подогрева теплоносителя. Закладка дров производится непосредственно в топку.

Подручные материалы

Для уменьшения объема сварочных работ можно использовать толстостенную трубу или бочку. Возможно также использование других подручных материалов.

Сваренную из толстого листа прямоугольную топку можно без труда разместить внутри цилиндрической емкости.

Особенности конструкции

В дровяном котле предусматривается поддувало для притока свежего воздуха и дымоход для отвода отработавших газов. Поддувало располагается в нижней части трубы и позволяет нижнему ряду дров тлеть, вырабатывая дополнительное тепло. Закладка дров в самодельные котлы производится через верх. Для этого подготавливается специальный люк.

Чтобы каждая заложенная стопка дров горела как можно дольше, часто предусматривается специальный груз, выполняемый в форме диска с лопастями и отверстием, имеющим диаметр 20 мм. При надавливании груза происходит сжимание горящего топлива. При этом объем поступающего воздуха значительно сокращается, так как он может проходить только через имеющееся отверстие.

Способ подключения

К системе отопления такой котел можно подключить двумя способами:

• врезав трубы с водой прямо в бочку. Циркулируя между трубами, она будет нагреваться, чтобы затем, поступив в систему отопления, нагревать радиаторы;
• врезав дымоход в бак с теплоносителем. Отработавшие горячие газы будут поступать в емкость, постепенно нагревая теплоноситель.

Принцип действия и преимущества

Практика использования твердотопливных установок с водяным контуром показывает, что самым простым и приемлемым вариантом является изготовление и применение для отопления дома классических самодельных устройств прямого горения на дровах.

Преимущества самодельной установки

Помимо экономии средств, выбор в пользу самодельной установки имеет и другие преимущества:

• Профессионально выполненный из качественных материалов и комплектующих теплогенератор выдерживает критические нагрузки при избыточном давлении до 4 Атм. Такие ситуации случаются при закипании воды в рубашке и теплообменнике по причине прекращения циркуляции теплоносителя, возникающего по разным причинам. Последствием высокого давления пара может стать разрыв теплообменника в слабом месте.
• При изготовлении конструкции своими руками есть возможность ее усовершенствования в соответствии с вашими требованиями, своей системой отопления, под доступный вид топлива.
• Модернизацию установки проводят поэтапно. После года успешной эксплуатации базовой модели можно ее автоматизировать, добавив комплект автоматики. Делается это в перерыве между отопительными сезонами. На следующий год вносятся новые, улучшающие систему изменения.

Принцип действия базового отопительного агрегата

Принцип действия простой: дрова закладываются в топку, поджигаются и горят при естественной тяге дымохода. Тепло отдается водяной рубашке и теплообменнику. Интенсивность горения регулируется при помощи дверцы зольника, в народе называемого поддувалом. Количество воздуха, поступающего через колосниковую решетку в топку, дозируется открыванием этой самой дверцы. Схема работы теплообменника такова: сквозь дымогарные трубы проходят дымовые газы высокой температуры, отдающие тепло омывающей их воде. Классическая базовая конструкция отличается:

• простотой изготовления;
• удобством обслуживания;
• не ограничивает влажность дров;
• ремонтопригодностью, возможностью модернизации и устранения недостатков, обнаруженных при эксплуатации.

Объем камеры сгорания определяется методом расчета под свои условия или на основании готового расчета по мощности агрегата, отапливаемой площади и т.д. Частью камеры сгорания является камера отвода горячих газов, через которую происходит их подача к дымоходу для дальнейшего выведения.

Выбираем сварочный аппарат и электроды

Выбор электродов и режима сварки в зависимости от толщины металла

В настоящее время производители предлагают несколько моделей сварочных аппаратов, с помощью которых можно делать качественные соединения металла различных марок. Но перед тем, как правильно сварить отопление, нужно выбрать оптимальную модель. Рассмотрим самые популярные виды аппаратов и их основные характеристики.

Трансформаторные

Принцип работы основан на повышении частоты входящего тока. Для этого применяются повышающие трансформаторы. Несмотря на относительно большие габариты, этот тип сварочных аппаратов лучше всего адаптирован к скачкам электросети. С его помощью можно правильно сварить котел отопления соблюдая технологию изготовления.

Инверторные

Формирование тока по установленным параметрам происходит за счет работы электронных схем. Характеризуются стабильной дугой, что в итоге дает качественный шов. Это нужно учитывать перед тем как правильно научиться сваривать отопление самостоятельно. Однако они крайне чувствительны к перепаду напряжения в сети.

В качестве дополнительного оборудования для инверторных аппаратов рекомендуется приобрести стабилизатор напряжения.

Можно ли сварить котел своими руками для водяного отопления с помощью инверторного аппарата? Да, но его характеристики должны соответствовать параметрам используемого металла. Для изготовления элементов отопления чаще всего применяются углеродистые стали.

Таблица материалов для сварки отопления

Также нужно знать зависимость диаметров электродов от толщины свариваемого металла

Что же касается выбора сварочного аппарата, то специалисты рекомендуют остановиться на инверторных моделях, работающих на переменном токе. Их стоимость несколько выше, чем у трансформаторных, но зато они имеют меньшие размеры и с их помощью можно сделать качественный сварной шов

Это важно учитывать, так как самостоятельная сварка котла отопления должна быть качественная

Стоимость аппарата мощностью 7 кВт, током сварки до 200 А и максимальными диаметром электрода 3,6 мм будет составлять около 16 тыс. руб.

Изготовление корпуса

Итак, в первую очередь подготавливаются детали будущего агрегата. Из трубы 425 мм будет изготавливаться корпус отопительного прибора. Для небольшого отопительного котла высота в 1,0-1,2 м с учетом небольшого диаметра – это оптимальный вариант.

Режем трубу по этим размерам с помощью газового резака. Края обрабатываем болгаркой.

Отверстия для топки и поддувала

Теперь необходимо в корпусе вырезать два отверстия: под топку и для поддувала. Они должны быть прямоугольными. Для топки подойдет размер 20х10 см, для поддувала 20х3 см. Они располагаются один над другим, топочное отверстие выше.

Расстояние от края трубы до поддувала в пределах 5-7 см. Между отверстиями расстояние – 5 см. Края отверстия обрабатываются болгаркой. Вырезанный кусок стенки трубы для топки будет использован в качестве дверцы. Его края также зачищаются.

Отверстия для патрубков

С помощью резака вырезаются еще два отверстия под патрубки подачи и обратки диаметром 25 мм. Отверстия располагаются друг напротив друга. При этом отверстие обратки вырезают сбоку котла над топкой: от топочного отверстия на расстоянии 15 см.

На расстоянии 5 см только от верхнего края корпуса вырезается отверстие для подачи теплоносителя. Тут же к этим отверстиям можно приварить два сгона.

Виды отопительных котлов

Существует четыре вида:

1. Электрические
2. Газовые
3. На жидком топливе
4. Твердотопливные

Выбор имеет положительные, отрицательные стороны.

Электрические

Электрические просты в изготовлении, можно устанавливать во многих местах, компактны, просты в повседневной эксплуатации. Минусы:

1. Критически зависят от стабильного электропитания
2. Требуют отдельной мощной проводки (рассчитанной на работу прибора в 5-10 кВт)
3. Потребляют дорогое электричество

Самодельный ТЭНовый электрокотел в системе отопленияИзготовленный в домашней мастерской ТЭНовый электрокотел в системе отопления (для помещения большой площади)Самодельный ТЭНовый электрокотел в системе отопления (с обвязкой, группой безопасности)Схемы устройства, работы электродного, ТЭНового электрокотлов

Газовые

Газовые — распространенные, но установка требует официальных разрешений, эксплуатация самодельных конструкций не допускается. Стоимость магистрального газа постоянно растет.

На жидком топливе

Технологичны, воспроизводимы в гаражной мастерской, требуют больших запасов жидкого топлива (1.5-2 литра на час работы). Стоимость отработанного машинного масла, дизельного топлива постоянно растет.

Схема системы отопления с капельным котлом на соляркеСхема на отработанном маслеСхема на отработкеСхема на отработке маслаСхема работы печи на отработке с вентиляторомПодробная схема на отработанном маслеПечь на отработке с водяным контуром

Твердотопливные

Конструкции проверены десятилетиями эксплуатации. Стоимость угля, дров, сравнительно с другими видами топлива, невысока. Устройства автономны, легко воспроизводимы в условиях гаражной мастерской.

Преимущественные особенности использования регистра

Принцип соединения труб сваркой.

Регистровые теплообменники обладают определенными преимуществами перед другими отопительными приборами:

1. Самодельные отопительные регистры отличаются большими размерами, поэтому осуществляют более равномерную теплоотдачу в отличие от радиаторов, являющимися локальными источниками тепла.
2. Приборы легки в уходе и не имеют труднодоступных мест, в которых скапливается пыль.
3. При качественной сварке деталей теплообменники выдерживают значительное давление и высокую температуру теплоносителя.
4. При оборудовании прибора ТЭНом он может служить автономным источником отопления.
5. Качественно смонтированный регистр отопления может прослужить без ремонта не менее 25 лет.

В то же время регистры отопления имеют худшие характеристики в сравнении с радиаторами такого же размера, у которых поверхность теплообмена сформирована более компактно. Максимальное рабочее давление теплоносящей среды, на которое может быть рассчитан регистровый теплообменник, составляет 10 кгс/см². Более эффективно система работает с установкой циркуляционного насоса.
