Как сделать стяжку для теплого пола: пошаговая инструкция

Типы систем под наливной пол

Перед тем, как устраивать наливной пол, рекомендуется определиться с системой обогрева, которая под него подходит. От правильно сделанного выбора будет зависеть качественное состояние и надежность будущего покрытия. Сегодня известно несколько видов систем, по которым можно заливать полы.

Электрический пол

Наиболее подходящий вариант для создания наливного пола с обогревом. Отопительные электроды не очень толстые, что позволяет сокращать расходы на наливную смесь, и, как следствие – затраты на ремонт.

Электрический пол

Инфракрасный пол

Современный вид отопительной системы. Из-за пленочных элементов система отличается производительностью по тепловой отдаче. Кроме этого, пленка тоньше электродов электрической системы, так что устройство наливного пола по такой системе отопления обойдется вам значительно дешевле, чем предыдущий вариант. Но имеется одна особенность – пленочные полы считаются новинкой, поэтому стоимость их значительно выше предыдущего варианта.

Водяной пол

Самый популярный способ обогрева, который по праву называют классическим. Многие потребители задают вопрос – можно ли залить теплый водяной пол наливным полом? Вполне, но процедура не считается достаточно целесообразной. Основная причина этому – размеры труб, укладываемых в пол – для их заливки потребуется большое количество смеси, и наливной пол покажется вам не слишком дешевым удовольствием. Кроме того, процесс заливки будет длиться в несколько этапов, чтобы покрытие быстро высыхало и получалось качественным. В конечном итоге толщина наливного пола для водяного теплого пола окажется максимальной, если сравнивать с укладкой других систем обогрева.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание».  Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.

Заливка теплого пола – как правильно сделать стяжку

Система теплого водяного пола — лучший способ обеспечить тепло и уют в доме. Она легко регулируется, обеспечивает равномерный мягкий прогрев воздуха и отсутствие сквозняков. Срок безаварийной службы отопительной системы и внешний вид помещения зависят от качества покрытия. Большую роль здесь играет выбор типа стяжки, которая образует защитный слой для обогревательных элементов системы. При этом нужно строго придерживаться технологии и использовать только качественные материалы. Поэтому, прежде чем приступать к работе или доверить ее специалистам, нелишне будет узнать как залить теплый пол и какие материалы для этого понадобятся. Существуют три типа стяжки для системы «теплый пол»: бетонная, полусухая и самовыравнивающаяся. Давайте разберемся, какие преимущества и недостатки имеются у каждой из них.

1. Бетонная стяжка
2. Полусухая стяжка
3. Самовыравнивающиеся смеси
4. Особенности заливки
5. Заливка бетонной стяжки
6. Заливка полусухой стяжки
7. Заливка самовыравнивающейся смеси

Изготовление полусухой стяжки

Укладка полусухой стяжки также выполняется после завершения монтажа водяного пола. По периметру должна быть наклеена демпферная лента, трубы надежно закреплены.

Для работы потребуется:

• емкость для замеса;
• Т-образные маяки;
• уровнемер;
• правило;
• затирочная машинка;
• цемент и песок;
• фиброволокно.

Рабочий процесс почти не отличается от вышеописанного. На поверхности водяного пола выставляются на раствор маяки, ровняются по горизонтали. Далее замешивают раствор до нужной консистенции, поднимают в трубах давление до 0,3 Мпа, и распределяют смесь между направляющими. В процессе работы постоянно нужно контролировать толщину слоя над трубами – она не должна быть меньше 3 см. Раствор нужно очень тщательно ровнять и укладывать как можно плотнее. Если под правилом образуются выемки, туда добавляют еще раствора и снова ровняют.

Когда стяжка полностью уложена, необходимо подождать минут 20-30 и приступить к затирке. Затирочная машина не только идеально выравнивает поверхность, но и одновременно утрамбовывает стяжку. Учтите. Что чем больше времени прошло после заливки, тем слабее эффект от шлифования. Через 6 часов делать затирку уже поздно, поскольку смесь успеет схватиться.

Затирка полусухой стяжки

Пока стяжка полностью не высохнет, включать отопление нельзя. Это касается обоих способов заливки. В первый день запуска системы температура воды в трубах не должна превышать 25 градусов. На следующий день ее повышают еще на 5 градусов, и так несколько дней подряд, пока система не войдет в рабочий режим.

Самовыравнивающа яся стяжка

Для изготовления этой стяжки установка направляющих не выполняется. Перед заливкой необходимо тщательно закрепить все элементы водяного пола, убрать с поверхности все лишнее, поднять давление в трубах до 0,3 Мпа. Затем сухие компоненты высыпают в воду, перемешивают дрелью с насадкой, и при помощи заливочного шланга распределяют по поверхности. Смесь должна покрывать трубы ровным слоем толщиной от 30 мм. Для более качественного распределения состава используют широкий шпатель.

Далее нужно прокатать залитый слой специальным валиком, чтобы убрать возможные пустоты. При некачественном раскатывании под трубами может остаться воздух, что снизит прочность стяжки. Выровняв поверхность, пол накрывают пленкой до высыхания. В это время нужно исключить любые потоки воздуха и прямые солнечные лучи, иначе стяжка будет сохнуть неравномерно и деформируется.

Сравнительная таблица свойств различных стяжек

Новые или популярные

• Пирог пола в деревянном доме — инструкция по монтажу
• Упрочнитель для бетонного пола — разновидности и инструкции по нанесению материала
• Как правильно сделать теплый пол: особенности выбора комплектующих, пошаговая инструкция по монтажу
• Черновой пол в деревянном доме: 5 лучших вариантов, схемы и пошаговое руководство по строительству

• Устройство пола в частном доме
• Заделка щелей в деревянном полу
• Как класть ламинат на пол
• Как сделать пол на даче

Укладка стяжки и нюансы рабочего процесса

Стяжка при водяном полу, точнее, ее установка, отличается обязательным созданием деформационных швов, которые требуются при площади помещения не более 15 кв.м. Кроме того, по периметру комнаты потребуется установка амортизационной полосы для компенсации растяжения стяжки при изменении температуры выше нормы.

Инструменты для стяжки пола.

При установке в помещении большого размера потребуется сделать дополнительные швы. Кроме того, не обойдется и без использования демпферной ленты, позволяющей компенсировать растяжение. В дополнение к этому она обладает и теплоизоляционными свойствами, так как имеет покрытие фольгой, что позволяет отталкивать тепло.

Помимо вышеуказанных особенностей установки стяжки есть и некоторые тонкости, не учитывать которые перед началом отделочных работ и в последующем эксплуатации тоже нельзя.

Для начала нужно проверить трубы, то есть их состояние, перед тем, как приступать к заливке. Нередко бывает, что при вводе труб в эксплуатацию они начинают протекать и покрываются ржавчиной или коррозией. Для предотвращения потерь тепла в этом случае используется теплоотражающий слой.

Необходимо внимательно подходить к выбору используемых материалов для монтажа пола. К примеру, цемент (некоторые марки) спустя определенное время начинает слеживаться и утрачивает свои изначальные характеристики, поэтому его лучше всего покупать непосредственно перед началом работы.

Ухаживать за стяжкой несложно, главное условие — обеспечение необходимой влажности в течение первой недели после заливки. Это объясняется тем, что наибольшая прочность цемента достигается спустя 25 дней после того, как приготовлен раствор.

Материал должен полностью застыть и вместе с этим не до конца высохнуть. Если материал будет сохнуть естественным путем, ему не хватит времени, чтобы застыть, следовательно, его свойства не будут соответствовать требованиям. Таким образом, необходимо обеспечить застывание раствора до необходимой прочности и только после этого дать ему высохнуть. В противном случае он может растрескаться.

Виды теплого пола под наливное покрытие

1. Водный теплый пол. Этот вид теплого пола используется в основном в частных домах, за счет особенностей укладки. Состоит из системы из труб, по которым перемещается теплоноситель (вода). В зависимости от помещения укладывается по двум основным схемам — «змейкой» или «улиткой», иногда схемы комбинируют друг с другом. Данный вид сложен в монтаже, требует толстый слой заливки, при поломке одного элемента выходит из строя вся конструкция, но в то же время это довольно выгодный вариант в финансовом плане;
2. Система электрических кабелей. В основе лежит нагревательные провода, которые укладываются в зависимости от выбранной схемы. Кабель бывает одно- и двухжильным. Монтируется кабель на основу в виде сетки. Также выпускается готовый к монтажу вид обогрева в виде теплых матов, которые необходимо уложить на подготовленное основание и закрепить стяжкой раствора;
3. Инфракрасная термопленка. Данный вид — это современная разновидность электрического теплого пола. Пленка легко монтируется, не требует дополнительных элементов. Пленка укладывается на подготовленное основание, приклеивается клейкой лентой, подключается к сети, поверх стелется гидро- и теплоизолирующее покрытие, после чего система стягивается специальной смесью. Этот вариант идеально подходит для комбинирования с наливными полами, но с учетом того, что слой должен быть минимальным, во избежание повреждения греющих элементов.

Рекомендуем: Какие характеристики имеет тёплый пол Warmstad?

Сухая стяжка

Чем залить теплый водяной пол? Сухая стяжка – хороший выбор. Она отличается меньшим объемом воды в составе, добавками полимеров и фиброволокна. Она готовится из смесей, продающихся в любом магазине стройматериалов. Впрочем, и самостоятельно изготовить ее несложно.

Пропорции таковы:

• 1 часть М400 цемента;
• 3 части просеянного крупного песка;
• 500 г фиброволокна на 1 м3 смеси.

Все элементы как следует перемешивают, при этом добавляя немного воды. Проверить, достаточно ли жидкости, просто. Возьмите раствор в руку и сожмите. Если потекла вода, значит, ее слишком много. Если раствор сыплется, то нужно добавить воды. Если же он держит форму и при этом не подтекает и не крошится – состав оптимален.

Однако эта смесь не очень пластична и ее приготовление требует усилий. Поэтому заливной слой может быть неравномерным, в нем останутся пустоты. К тому же поверхность после высыхания требуется обеспечить защитой от влаги.

Сухая стяжка

Теплый пол по грунту

На начальном этапе работ по грунту необходимо правильно обустроить черновой пол, т.е. основание, на которое будет уложено финишное покрытие.

Но прежде чем начать описание технологического процесса обустройства бетонного основания пола по грунту, нужно заметить, что не все грунты пригодны для его заливки. Должны быть соблюдены следующие условия работ по грунту:

Схема теплого пола с профнастилом.

Первое: уровень залегания грунтовых вод не должен превышать 4 метра, чтобы не произошло затопление пола, и не было подсасывания влаги. Второе: грунт ни в коем случае не должен быть подвижным. На подвижных грунтах бетонное основание — пирог, да и весь пол может достаточно быстро разрушиться и при этом повредить фундамент дома. Третье: грунт перед началом работ обязательно должен быть сухим.

Работы по грунту начинаются с разметки уровня чистового пола. Возьмем за ориентир нижнюю часть дверного проема, от которого на высоте 1 м наносим на стене метку. Затем, от этой метки, которая должна быть обязательно, проводится горизонтальная линия по всем стенам помещения. Горизонтальное направление очерчиваемой линии обязательно контролируется при помощи уровня. После этого по всему периметру помещения нужно нанести метки на 1 м вниз от нанесенной линии. Соединив нанесенные метки горизонтальной чертой, получим уровень финишного покрытия пола. Для удобства проведения дальнейших работ в углах комнаты можно забить гвозди и натянуть шнур.

После того как из помещения будет удален весь строительный мусор, необходимо сформировать из нескольких слоев определенной толщины подушку (пирог) для бетонного основания пола. Укладывается слой гравия (5-10 см) с последующим поливом водой и уплотнением. Следующий слой — песок (10 см), полив и уплотнение. Третьим слоем засыпается щебень (10 см), который после тщательного выравнивания нужно уплотнить. При формировании подсыпки обязателен контроль горизонтали при помощи уровня.

Верхний слой требуемой толщины подушки из щебня по грунту трамбуется до тех пор, пока не будет наблюдаться острых углов, которые могут повредить следующий гидроизоляционный слой. Для гидроизоляции можно использовать рулонные материалы, несколько слоев рубероида или полиэтиленовую пленку (не менее 200 микрон толщины) или их смесь. Материал следует расстелить правильно, по всей площади помещения. Края гидроизоляции заводятся с нахлестом на стены до «нулевого» уровня, где крепятся при помощи скотча. Если в помещении укладывается несколько полос полотна, то стыки застилаются внахлест до 20 см и скрепляются клейкой лентой.

К стенам по периметру помещения крепится разделительный слой — полосы утеплителя толщиной 20-30 мм. Ширина полос должна достигать «нулевого» уровня.

Затем, по грунту, формируется монолитная, с самовыравнивающимися свойствами, бетонная подготовка пола. Для ее заливки применяется тощий бетон (класс В7,5 -В10), фракция щебня 5-20 мм. Толщина бетонного слоя должна быть 50-80 мм. Бетонную подготовку следует армировать стеклопластиковой или металлической сеткой. Армирующий каркас нельзя устанавливать непосредственно на слой гидроизоляции, т.к. в этом случае он будет не только бесполезным, но и лишним. Каркас приподнимается на 1/3 толщины предполагаемого бетонного слоя, для чего применяются специальные подставки 2-3 см высотой.

Условия заливки пола

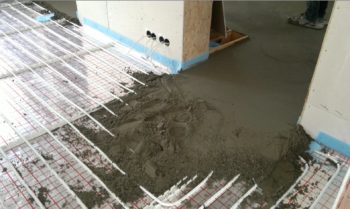

Заливка водяного теплого пола.

Для теплого пола заливка выполняется с соблюдением некоторых условий, которые оказывают определенное влияние на качество. Для черновой первой заливки толщина стяжки должна составлять до 5 см. Этого вполне достаточно, чтобы обеспечить выравнивание пола, необходимую прочность самой отопительной системы.

Для чистовой финишной заливки толщина уже может быть совершенно другой, обычно она соответствует 5-10 см. Параметры зависят от назначения комнаты. Например, для жилых помещений достаточно 5-7 см, но для промышленных объектов, где нагрузки на систему будут большими, требуется толщина заливки уже в 10 см.

При выполнении такой работы необходимо помнить, что для теплого пола важно правильное распределение тепла, его аккумулирование, т.е. сохранение в течение довольно длительного времени

Слишком тонкий слой является неблагоприятным.

Нельзя делать и слишком толстый слой заливки, так как для нагрева потребуется больше времени, а сама поверхность будет прогреваться не так хорошо. Специалисты для теплого пола советуют соблюдать оптимальное значение в 5-8 см.

Важно во время работ не забывать и о внешних условиях. Например, температура должна быть только плюсовой

Ни в коем случае нельзя начинать заливку при минусовых температурах, даже если планируется использовать присадки и прочие добавки.

Когда стяжку проводить нельзя?

Схема теплого пола с системой крепящих скоб.

Во время работы по устройству теплого пола нужно внимательно следить за тем, чтобы все этапы соблюдались в той очередности, которая необходима. Нельзя начинать заливать поверхность пола в таких случаях:

1. Если по стенам не выставлены разметки, по которым регулируется толщина стяжки.
2. При отсутствии демпферной ленты или если она выложена крайне некачественно, отстает от поверхности стен, имеет разрывы.
3. Нельзя заливать финишный слой до того, пока не будет проверена работоспособность всей системы, так как исправить неполадки потом будет уже нельзя. Придется снимать все бетонное покрытие и выполнять стяжку заново.
4. Нельзя выполнять заливку водяного теплого пола, если вода в трубы не запущена, так как вес бетона их просто сомнет.

Подготовительные работы перед заливкой

До того, как залить теплый пол, нужно выполнить ряд подготовительных мероприятий, среди которых:

• обустройство основы под раствор;
• установка всех отопительных контуров.

Когда создается теплый пол — заливка стяжки производится после укладки так называемого «пирога». Главное — правильно уложить теплый пол в стяжку, соблюдая все рекомендации.

Его делают в определенной последовательности:

1. Для обеспечения гидроизоляции на черновую основу укладывают пленку из полиэтилена толщиной 200-250 мк.
2. Потом для создания теплоизоляции используют тонкий слой вспененного полиэтилена, одна сторона которого покрыта теплоотражающей фольгой. Можно задействовать экструдированный пенополистирол толщиной 5-10 миллиметров.
3. На этом этапе монтируют основу для фиксации труб и металлические сетки с ячейками 10,15 сантиметров для выполнения армирования.
4. После этого приступают к фиксации отопительных контуров, для которых используют металлопластиковые или полипропиленовые трубы сечением 20 миллиметров (детальнее: «Как сделать теплый пол из полипропиленовых труб своими руками»).
5. С целью усиления прочности стяжки иногда делают дополнительное армирование. Для этого сверху труб укладывают еще один ряд сетки.
6. Для получения ровного основания следует закрепить маячковые профили — это одно из требований, как правильно залить теплый пол. Нужно, чтобы промежуток между ориентирами был меньше, чем длина правила. Монтируют маячки, используя раствор или саморезы и ориентируясь на уровень. Устанавливать их начинают с нулевой (она же самая высокая) точки пола.
7. Завершающим слоем является укладка раствора под конструкцию теплого пола. Перед этим, нужно определить, чем залить теплый водяной пол. Стяжка должна возвышаться над уровнем отопительного контура на 3-7 сантиметров. Такая толщина позволяет распределять тепловую энергию равномерно и обеспечивать одинаковую температуру поверхности.

Подготовка

Перед тем, как начать монтаж системы пола, нужно проверить почву на соответствие техническим нормам. Грунт в месте строительства должен быть сухим и неподвижным, а подземные воды – не приближаться к поверхности ближе, чем на 4-5 метров.

Бетонные полы лучше всего делать для зданий с подвалами или цокольными этажами. Конечное качество проведенных работ также зависит от степени обогрева жилища.

Выставление уровня

Поверхность пола из бетона соответствует нижней части дверных проемов. Она должна сохранять равномерную толщину по всей площади комнаты. Добиться этого помогут отметки на стенах, сделанные в метре от низа двери. После выставления первого маркера в таком месте и распределения отметок по всем стенам помещения, от них снова отмеряются вниз линии метровой длины.

Соединив эти линии перпендикулярными отрезками, можно определить границу, до которой нужно залить бетонную смесь. Для удобства ориентирования в углах комнаты забиваются гвозди, по которым натягивается шнур.

Расчистка основания

Перед снятием верхнего слоя почвы в помещении нужно сделать уборку, избавившись от строительного мусора и крупногабаритных предметов. Поскольку бетонный пол состоит из нескольких слоев общей толщиной около 40 сантиметров, для его укладки понадобится извлечь аналогичный объем грунта.

Отделочные работы выполняются только на ровной поверхности, и потому почву после выемки необходимо утрамбовать специальной виброплитой. В случае отсутствия необходимого оборудования можно воспользоваться простым бревном, прибив к его верхней части ручки, а к нижней – деревянную доску подходящего размера. Чтобы основание не подмывали подземные воды, обработанный грунт можно покрыть глиной.

Укладка сыпучего материала

Предварительно подготовленная почва засыпается слоем гравия толщиной от 5 до 10 сантиметров, поливается водой и утрамбовывается. Поверх него укладывается песок в таком же количестве. Следующим слоем идет щебень 4-5 см размером, который тоже нужно уплотнить и присыпать песком. Каменные осколки с острыми краями, выходящие на поверхность, понадобится извлечь или положить набок, иначе это помешает будущей стяжке.

Монтаж пленочного покрытия

Убедившись в том, что каждый слой материала засыпан и выверен по горизонту, будущий бетонный пол понадобится гидроизолировать. Для этого подойдет полиэтиленовая пленка 200 микрон толщины или аналогичная водозащитная мембрана.

Технология укладки подразумевает ее размещение по всему периметру здания с выведением краев на 10-20 сантиметров выше нулевого уровня. Они будут обрезаны после завершения финишной стяжки. Отдельные листы укладываются внахлест, проклеиваясь по стыкам монтажным скотчем. Если гидроизоляционные работы невозможно провести на данном этапе, водозащита осуществляется путем обмазки черновой стяжки пола.

Армирование

Устройство бетонного пола по грунту подразумевает его укрепление с помощью сетки из металла или пластика, арматурных прутов или толстой проволоки. Каркас для армирования укладывается на деревянные подставки высотой от 2 до 4 сантиметров. Если залить туда строительный раствор, он пройдет сквозь сетку, покроет ее и застынет, образовав прочную поверхность.

Если для армирования применяется основа из пластика, ее нужно натянуть на колышки, забитые в основание. В целях экономии, каркасы из арматуры или проволоки можно сделать своими руками.

Направляющие и опалубка

После установки каркаса для создания слоя армирования укладывают направляющие бруски с целью облегчения заливки. Они делят все пространство дома на равные части двухметровой ширины. Материалом для них служат одинаковые отрезки досок или строительного бруса, выровненные по горизонту до нулевой отметки. Их фиксация проводится с помощью цементно-песчаного раствора с добавлением глины.

Между направляющих также монтируется опалубка, разбивая пол в комнате на отдельные ячейки, куда в будущем понадобится залить бетон. Ее легко сделать из толстой фанеры, пропитанной специальным маслом для удобства выемки из застывшей смеси.

Для чего нужна заливка теплого пола стяжкой?

На основание или перекрытие укладываются водяные трубы, в подсобных помещениях дополнительно хозяйственные коммуникации. Этот «пирог» заливается монолитной стяжкой.

Она проводится после укладки и проверки систем, обеспечивает:

прочность поверхности;
защиту элементов нагревания от нагрузки сверху и повреждений;
важное свойства – это накопление, распределение, равномерная отдача тепла вверх, что снижает затраты на энергоносители;
надежное основание под настилание полового покрытия.

Толщина монолитной стяжки 70-100 мм, толщина водяных труб в этот расчет не входит. В комнате, где будет проводиться монтаж отопления, проводится двойная стяжка: черновая (20-30 мм) под трубы, финишная (30-40 мм) над ними. Чем толще слой, тем  стабильней отопительный режим.

Заливка водяного теплого пола

Черновая стяжка наносится для выравнивания основания, на которое будет уложена система отопления.

Чем лучше выполнить работу?

Для правильной заливки можно воспользоваться тремя вариантами – мокрой или полусухой стяжкой, самовыравнивающейся смесью.

Разные смеси для заливки

Заливают тёплый пол одним из двух видов смесей.

Полусухие

Преимущество заливки из полусухой смеси – быстрое застывание. Её используют при отсутствии желания или возможности длительное время ждать высыхания. Укладывать покрытие можно через неделю после заливки.

Полусухую заливку делают, когда зафиксирован тёплый контур, а также наклеена демпферная лента:

Определяют высоту заливки, делая на стенах метки для разравнивания смеси. Ориентируясь по ним, выставляют маячки из смеси.
Замешивают смесь: 1 часть цемента, 3 части песка, 0,5 кг фибры. Воду добавляют при замешивании. Правильно изготовленная смесь не растекается, сохраняет форму, не липнет.
Засыпают смесь между направляющими.
Выравнивают заливку по всей площади, чтобы не было пустот и неровностей.
Проводят затирку стяжки через полчаса-час после выравнивания

Внимание Шлифовать поверхность рекомендуется в положенное время, иначе заливка затвердеет, и затирка не даст нужного эффекта.

Самовыравнивающиеся

Часто заливают пол самовыравнивающимися смесями. В них идеальное соотношение сухих компонентов

Главное — обращать внимание на состав, подходящий для тёплых полов. Информация об этом содержится на упаковке смеси

Устанавливать направляющие для заливки самовыравнивающимися смесями не нужно

Важно лишь правильно подготовить слои под стяжку, надёжно зафиксировать трубы и выставить контурное давление 0,3 МПа

Процесс заливки наливного пола по шагам:

1. Изготавливают раствор. Для этого в сухие компоненты добавляют воду (пропорции указаны в инструкции), тщательно перемешивают.
2. Выставляют маячки по уровню, но обойтись при работе можно без них.
3. Распределяют смесь: при помощи шланга заливают ею небольшие участки. Стяжка должна покрывать трубы слоем 30 мм. Чтобы качественно распределить смесь, пользуются широким шпателем.
4. Удаляют воздух, прокатывая игольчатым валиком по залитой площади.
5. Выравнивают заливку, заполняя ею все пустоты.
6. Через 3 часа извлекают маячки, заливают отверстия смесью и выравнивают.

Залитый пол накрывают полиэтиленом и оставляют высыхать. При этом необходимо ограничить попадание прямых солнечных лучей, не допускать возникновения сквозняка.

Какой раствор использовать, можно ли бетон?

Наибольшей популярностью в качестве заливаемого раствора пользуется бетонный раствор. Его преимущества — в прочности, устойчивости перед влагой и перепадами температур.

Для более прочной конструкции рекомендуется установить армирующую сетку.

Этапы:

1. Отмечают на стенах уровень заливки бетона.
2. На армирующей сетке устанавливают маячки высотой 10 см. Если стяжку укладывают без сетки, вместо маячков выкладывают кучки раствора указанной высоты.
3. Монтируют металлические направляющие с равным расстоянием между ними для разделения площади на одинаковые полосы.
4. Готовят состав. Для этого миксером в ёмкости смешивают 1 часть цемента, 4 части речного просеянного песка, пластификатор и 0,7 части воды, чтобы получить эластичную, однородную консистенцию, напоминающую тесто. Сначала производят смешивание сухих компонентов, затем добавляют пластификатор и воду. Раствор замешивают 6–7 минут.
5. Бетон заливают полосами, начиная из дальнего угла помещения, выливая раствор между направляющими. Лопатой или шпателем равномерно распределяют его по всей площади, в т. ч. в труднодоступных местах, затем выравнивают поверхность.
6. Через 48 часов после окончания работ удаляют маячки и заполняют бетоном получившиеся отверстия. При заливке бетоном не делают остановок до окончания процесса распределения смеси по всей комнате, иначе время для застывания раствора потребуется разное.

Совет

После окончания работ выжидают четыре недели для полного просыхания стяжки. Можно прикрыть пол плёнкой. Чтобы бетон хорошо просох, необходимо обеспечить температуру от 15 до 25 градусов, не допускать возникновения сквозняка и проникновения прямых солнечных лучей, кроме того, залитую поверхность периодически увлажняют.

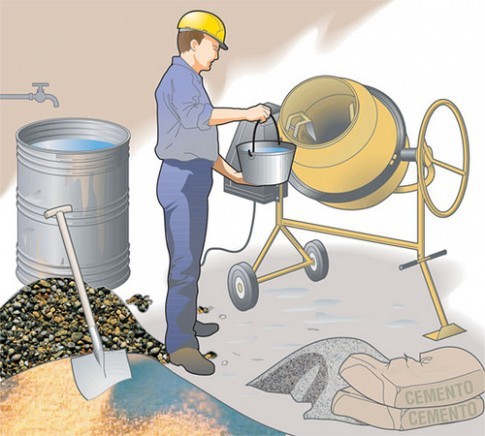

Изготовление раствора

Существует два основных способа изготовления раствора. В первом случае готовую сухую смесь следует развести водой, придерживаясь указанных в инструкции пропорций. Основой для таких смесей выступает гипс, благодаря чему пол высыхает уже спустя неделю после работы.

Изготовление раствора

Нередко данный метод применяют в случае установки пола с электроподогревом, однако применяем он и в водяных системах. Толщины стяжки должно хватить, чтобы полностью покрыть трубы (стяжка располагается в 30 мм над уровнем труб). Во время монтажа системы рекомендуется надевать мягкую обувь и стараться передвигаться так, чтобы не наступить на какой-нибудь элемент системы отопления.

Второй способ состоит в самостоятельном изготовлении смеси, в которой будет содержаться цемент марки не ниже М300. Данный состав отлично проводит тепло, не подвергается негативному воздействию влаги, а также применяется даже при толщине стяжки в 80 мм и более. Стяжки, размещенные поверх труб, по своей толщине не могут быть менее 5 см.

М300

Раствор должен состоять из 1 части цемента (рекомендуемая марка – М300), а также из 4 частей песка. При этом фракция последнего должна составлять 0,8 мм. Воду доливают до тех пор, пока масса не станет пластичной и тестообразной. При формировании шара из этой смеси он не должен рассыпаться.

Чтобы облегчить работу с цементным раствором, для стяжки следует применить пластификатор. Это вещество увеличивает способность массы разравниваться. Кроме того, значительно уменьшается толщина стяжки над трубами. Требуется учесть тот факт, что это повлечет за собой уменьшение температуры (необходимо для предотвращения перегрева).

Температурные зазоры

Причина, по которой чаще всего на поверхности бетонного основания появляются трещины – это неправильно расположенные компенсационные зазоры. Правила обустройства теплого пола не предусматривают монтаж монолитной плиты в помещениях сложной планировки или в больших комнатах.

В данном случае предполагаемую отапливаемую площадь делят на несколько зон, разграничивая их демпферной лентой, имеющей ширину 5-10 миллиметров.

Обустройство температурных зазоров выполняют с учетом следующих нюансов:

1. Размер каждой зоны не должен превышать 30 «квадратов», а длина сторон быть меньше 8 метров. Соотношение между параметрами стен помещения не может не соответствовать пропорции 1:2.
2. Когда помещение имеет сложную планировку, его делят на зоны в форме квадрата или прямоугольника.
3. В некоторых случаях мастерком проводят разделительные линии примерно на третью часть глубины раствора.
4. После затвердевания бетона швы герметизируют.

Согласно нормам СП 41-102-98:

1. Когда производится заливка теплого пола, при монтаже отопительного контура следует применять цельные трубы.
2. При прокладке трубопровода, пересекающего температурный шов, нужно защищать источник тепла гофрированной оболочкой длиной больше одного метра.
3. Трубы необходимо фиксировать на полу, применяя для этого особые V-образные скобы или проволоку, имеющую мягкую подкладку.
