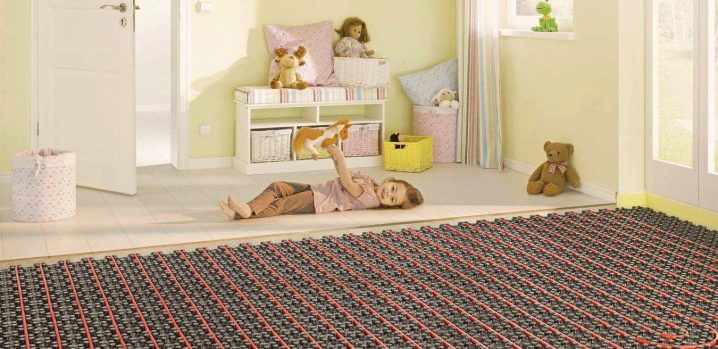

Укладка теплого водяного пола под плитку: рекомендации и пошаговая инструкция

Удачные примеры и варианты

Главной задачей является выбор подходящего варианта системы по энергозатратности, по способу монтажа и по имеющимся средствам.

Одним из удачнейших вариантов тёплого пола является сверхтонкий пол, который крайне распространён сегодня за рубежом и с некоторого времени стал популярным и у нас. Сегодня это одна из лучших разработок из всех имеющихся ныне разновидностей электроотопления.

Так, теплые полы серии «Теплолюкс» MiNi, включают тонкий (диаметром 3 мм) нагревающий проводник, крепящийся на стеклосетке шириной 50 см, с шагом 5 см. Концы проводника посредством особых муфт соединены с монтажными концами длиной около 4 м, использующимися для подсоединения мата к термостату. Обычный комплект включает термостат с возможностью установки желаемых режимов нагрева. По заказу изделие также оборудуется термостатом «Теплолюкс PRO» с программным обеспечением для задания системе суточной или недельной программы температурного режима.

Эта разработка по своим эксплуатационным качествам значительно лучше обычных систем по ряду следующих аспектов:

• Такие конструкции устанавливаются исключительно без «мокрых» процедур и производятся в виде матов, которые не требуют сборки. Их просто размещают на поверхности без заливки бетоном, и сразу же укладывают сверху на пол полотно покрытия. Тем самым существенно сокращается монтажное время (при обычной бетонной заливке процедура затягивается на недели);
• Решение о монтаже таких полов может быть принято практически на любых этапах ремонта, что невозможно с обычным теплым полом, который надо монтировать уже на этапе отделки вчерне. Сверхтонкие схемы используются для сохранения одинакового уровня пола;

• Приобретать такие маты можно самостоятельно, не боясь ошибиться в параметрах, поскольку их мощность просчитана с определённым запасом. Сам ход монтажа не требует высокого профессионального мастерства. В эксплуатации они очень надёжны и при повреждении фрагмента он просто подлежит замене;
• По стоимости такой пол сравним с обычным, поскольку, если к стоимости обычного оборудования приплюсовать стоимость качественного монтажа, включив туда и расходы на стяжку, полученная цена будет примерно равна цене всей сверхтонкой системы. Выигрыш в качестве и долговечности очевиден;

• Указанному изделию не страшны перегрузки, поскольку в нём использован новейший материал — фторопласт, создающий достаточный резерв прочности при перегреве системы;
• Применение сверхтонкого варианта изделия возможно практически вплоть до непосредственной и окончательной укладки покрытия на пол.

О том, какие плюсы и минусы электрического теплого пола под плитку, смотрите в следующем видео.

Как укладывать электрический кабельный пол

Если вы решили класть кабельный теплый пол под плитку, требуется тщательно изучить технологию монтажа по приведенной ниже инструкции.

Процедура установки кабеля труднее, чем при установке матов, поэтому при наличии сомнений в возможности самостоятельно провести монтаж, рекомендуется обратиться к квалифицированным мастерам.

Желательно перед началом установки кабельных элементов иметь подключенный термодатчик в гофре. Благодаря этому сенсор сможет отключить систему, если будет наблюдаться перегрев. Гофра должна быть плотно зафиксирована при помощи плиточного клея.

Как укладывать теплый пол под плитку (кафель) – инструкция

Прежде чем приступить к монтажу теплых полов под кафельную плитку, необходимо:

1. Изучить схему расположения кабеля, сделать отметки на основании.
2. Начинайте выкладывать кабельную систему по схеме. Самая популярная схема размещения – змейка. Как правило, расстояние между петлями минимум 7.5 см. Чтобы правильно определить это расстояние, требуется умножить площадь помещения на 100, а полученное число разделить на полную кабельную длину.
3. Крепление кабеля в большинстве случаев осуществляется специализированной монтажной лентой, подходящей для электрического пола (она часто идет в комплекте). Если лента закрепляет слабо, можно использовать плиточный клей.
4. Когда мастер завершил класть кабель, требуется завести один его конец по штробе в подрозетник, чтобы затем подключить его к терморегулятору.

Кабельные элементы следует выкладывать четко по схеме, не допуская сильного натяжения или какого-либо излома

Кабель для теплого пола необходимо размещать максимально осторожно, не допуская повреждения системы или теплоизоляционной подложки

После завершения технологии установки следует подключить температурный регулятор. Это осуществляется в соответствии со схемой и инструкцией от фирмы-производителя.

Технология укладки матов

После того, как был принято решение, какую технологию укладки теплого пола под плитку использовать, и были проведены все требуемые предварительные работы (теплоизоляция и подготовка поверхности), можно начать производить монтаж своими руками.

Монтировать теплый пол под плитку начинают с определения необходимого количества матов. Это проще всего осуществить, разметив мелом поверхность пола. В первую очередь требуется отделить места, где не будут укладываться маты (например, где размещается мебель и бытовая техника), чтобы предотвратить перерасход материала.

Технология укладки электрического теплого пола на основе нагревательных матов под плитку:

Перед тем, как устанавливать элементы, надо найти подходящую схему размещения. Эту схему требуется разметить на полу, чтобы облегчить процедуру монтажа.

Начинайте укладывать электрические маты в точном соответствии со схемой.
Когда потребуется поворот полотна, в нужной точке разрезается арматурная сетка (важно сделать это аккуратно, не затронув непосредственно кабельные компоненты). Следует повернуть таким образом, чтобы кабель не оказался перекрученным.. После завершения монтажа требуется приступить к подключению температурного датчика и регулятора

Все компоненты управляющего блока необходимо устанавливать в соответствии с цветовой маркировкой кабелей и схемой, предоставленной компанией-производителем

После завершения монтажа требуется приступить к подключению температурного датчика и регулятора. Все компоненты управляющего блока необходимо устанавливать в соответствии с цветовой маркировкой кабелей и схемой, предоставленной компанией-производителем.

Работы по установке пола

Схема монтажа электрического теплого пола.

В первую очередь, приступая к производству теплого пола, нужно установить терморегулятор. Его монтируют на высоте от 50 до 90 см вне помещения, можно рядом с выключателем. В стене и в полу с помощью перфоратора штробят канавку. В верхней части канавки устанавливается подрозетник, в него выводится провод подводящий. В этот же проем укладывается термодатчик, укрытый в защитный гофр. Термодатчик соединяется с терморегулятором. На нижнюю часть гофра надевается заглушка. Штроба в полу заделывается раствором.

Укладка теплого пола может производиться не по всей поверхности помещения, а только там, где могут находиться обитатели дома. Если говорить о санузле, следует исключить из площади нагрева места, где установлены предметы сантехники, мебели и стационарных отопительных приборов. От размера обогреваемой поверхности зависит рисунок укладки кабеля, сечение и длина нагревательного элемента.

В готовых наборах для электрического пола в основном предлагаются рулоны монтажной ленты с заранее наклеенным кабелем. Это значительно упрощает работу укладчика, помогая соблюсти необходимые расстояния между линиями кабеля и исключить возможность его перегиба.

Начинать монтаж теплого пола надлежит от штробы

В случае работы с полотном, имеющим одножильный кабель, важно разложить рулон так, чтобы окончание полотна было также у штробы. Развернуть полотно можно, разрезав ножницами по металлу сетку основания, не повредив при этом самого нагревательного элемента. Провода провести к подрозетнику

Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник

Провода провести к подрозетнику. Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник.

Перед началом финишной заливки следует проверить смонтированный комплекс. Теплый пол непременно должен находиться в исправном, рабочем состоянии. Для проверки нужно включить цепь на несколько минут и убедиться в нормальной работе системы. Можно при помощи тестера измерить сопротивление кабеля. Это тоже покажет работоспособность смонтированной системы теплого пола. Необходимые параметры указаны в инструкции к набору.

После проверки всех показателей, убедившись в правильном подключении системы, можно приступать к окончательной стяжке электрического теплого пола. Здесь возможны 2 варианта. Можно предварительно залить поверхность цементным раствором и произвести укладку кафеля по мере застывания и полного высыхания цементного раствора. Но существует более короткий путь: плитка может быть выложена и сразу, по окончании монтажа нагревающего пола.

Стяжку пола нужно производить с тщательностью, избегая образования пустот. Незаполненные участки стяжки могут вызвать преждевременное повреждение нагревающего элемента, что приведет к поломке всей электрической отопительной системы. После заливки следует дать просохнуть слою цемента в течение 6 дней. Исключительно после того, как стяжка окончательно высохнет, можно начать выкладывать плитку, устанавливать плинтуса, производить затирку межплиточных пространств. В качестве декоративного материала можно использовать не только кафель, но и по материальной возможности более дорогие материалы: керамогранит, плитку из натурального камня. При наличии необходимых навыков можно произвести укладку плитки также и своими руками. В противном случае рекомендуется обратиться к мастерам-плиточникам. Качественно выложенное плиточное покрытие придаст помещению изысканную красоту и законченный вид.

Не раньше чем через 35 дней после окончательной отделки можно начинать пользование электрическим теплым полом. Проблема не в возможности сырой заливки спровоцировать короткое замыкание во всей сети. Просто некоторые материалы, подвергаясь действию тепла, имеют способность расширяться или сужаться. И тот, и другой случай может дать деформацию стяжки, что приведет к неровностям на поверхности либо к образованию небольших пустот.

Разрезание плитки плиткорезом.

Инструменты и материалы:

• одножильный или двужильный кабель;
• сетка для основы;
• терморегулятор;
• датчик температуры;
• гофра под датчик;
• демпферная лента;
• цемент;
• строительный песок;
• перфоратор;
• ножницы по металлу;
• пенофол;
• монтажный скотч;
• армирующая сетка;
• антисептическая грунтовка;
• валик;
• кафельная плитка;
• плиточный клей;
• шпатель с зубцами;
• плинтус;
• затирка для плитки.

Процесс монтажа теплого пола под плиточное покрытие не сложен. Он требует изучения инструкции по установке, аккуратности в работе и наличия необходимых навыков.

Пошаговый монтаж инфракрасного пола

Инфракрасный пол также можно отнести к разновидности электрического теплого пола, только более модифицированной, поскольку нагрев в этом случае происходит за счет пленки с карбоновой пастой в составе, подогреваемой по обеим сторонам медными проводниками. Во избежание подгорания контакты имеют серебряное напыление.

Перед укладкой произведите замеры, учитывая месторасположение мебели в ванной и отступы от стен и углов – греть эти участки нет смысла. Мощность электрических матов зависит от размеров площади, требующей обогрева. Так, для комнаты в 20 м² подойдет пол мощностью 220 В, а для более просторной ванной нужна меньшая мощность. На самом деле, надо лишь правильно сделать замеры, а продавец-консультант при покупке инфракрасного пола сам поберет подходящий вариант.

Как сделать теплый пол в ванной:

1. Подготовьте основание, тщательно выровняв и очистив его. Если пол не имеет ярко выраженных дефектов, но отклонение по горизонтали составляет больше 3 см, необходимо сделать выравнивающую стяжку.
2. Сделайте в стене отверстие для терморегулятора и канавку для кабеля, как в случае с электрическим теплым полом. Лучше сделать это до укладки матов, чтобы потом не мусорить.
3. Обесточьте систему и подведите питание до ближайшей розетки.
4. Уложите на пол теплоизоляционный слой из пенофола фольгированной стороной вверх. Подойдет и неотражающий утеплитель. Очень хорошо зарекомендовала себя пробковая подложка. Единственное требование – толщина теплоизоляции должна составлять не меньше 3 мм. Отрезы утеплителя скрепляйте монтажным скотчем.
5. Начните укладывать инфракрасную пленку медными нагревателями книзу, двигаясь к стене с терморегулятором – это сократит протяженность кабеля. При укладке соблюдайте дистанцию от стены примерно в 10-15 см. Если в ванной присутствует батарея или другой нагревательный элемент, отступ должен быть увеличен до 100 см. Разрезайте пленку при необходимости (на поворотах) только по светлым участкам, расположенным между темными секциями.
6. Укладывайте фрагменты пленки встык, после чего проклеивайте это место скотчем. Выходы, куда будут крепиться провода, не заклеивайте. Закройте концы отрезов пленочной битумной изоляцией, обклеив медные участки с обеих сторон. Прорежьте в утеплителе (пенофоле или пробке) небольшие углубления, чтобы «утопить» в них медные участки.
7. Прикрепите металлические зажимы к незаклеенным медным участкам так, чтобы одной стороной они помещались между пленкой и медным выходом.
8. Подключите к зажимам провода, соединив левые и правые стороны отдельно (параллельное подключение). Для этого будет удобнее купить провода разных цветов, чтобы не запутаться. Счистите на концах изоляцию, скрутите кончик провода и проденьте в отверстие в зажиме, после чего накрепко зажмите плоскогубцами. Напоследок обклейте соединения изолентой.
9. Провода надо пустить по полу к стене и в идеале спрятать под плинтусом. Чтобы максимально безопасно подвести провод к стене и не подвергать его давлению напольного покрытия, вырежьте в утеплителе канавку соответствующей ширины. Утопите в ней провод и заклейте верх канавки так, чтобы изоляционная обшивка провода тоже прилипла к изоленте. Подобным образом поступите с остальными проводами и подведите их к терморегулятору.
10. Установите термодатчик под пленкой ближе к центру второй секции, вырезав под него отверстие в утеплителе и основании, если нужно.
11. Проведите тестовое испытание системы. Если все работает, можно укладывать гидроизоляцию и финишное покрытие. Большим преимуществом инфракрасного пола является то, что он не требует укладки мокрой стяжки – можно вполне обойтись сухой и сэкономить массу времени и сил. Но для инфракрасного теплого пола в ванной комнате разумнее всего использовать наливное покрытие, устойчивое к влажности.

Укладка теплых полов в ванной стоит недешево, зато позволяет раз и навсегда забыть о холоде и дискомфорте. Это отличный способ сделать дом или квартиру более уютным, даже если на улице лютый мороз.

Термомат

Термомата L. P. армированной фольги,высокой водонепроницаемостью

Применяя теплый пол под керамическую плитку и ламинат можно добиться более эффективного обогрева любого по площади и назначению помещения. При устройстве системы — теплый пол, обязательно применение терморегулятора, с помощью которого устанавливается необходимый температурный режим.

На сегодняшний день применяют в основном два вида терморегуляторов:

• механический — позволяющий поддерживать заданную температуру в течение всего срока эксплуатации;
• программируемые — могут работать автоматическом режиме, поддерживать заданную температуру, включаться и отключаться в заданное время в зависимости от установленной программы.

Кабельная система теплого пола наиболее доступна по цене и ее высокая работоспособность проверена временем. Хорошо зарекомендовала себя как под ламинат, так и под плитку. Нагревательный кабель может быть одножильным и двужильным. Двужильный кабель более надежен, безопасен, но и стоит он дороже.

Почему именно электрический, а не водяной?

Прежде чем найти ответ на вопрос, как класть теплый пол под керамогранит, нужно разобраться, какой вид системы обогрева предпочтительнее в данных условиях.

Установка теплого пола под плитку предполагает использование двух подходов:

1. Монтаж водяного теплого пола.
2. Использование электрического теплого пола.

Оба варианта позволяют увеличить уровень тепла в помещении, могут просто повышать комфорт во время нахождения внутри комнаты, обрамленной керамогранитом. С первого взгляда может показаться, что водный вариант отличается большей экономичностью, нежели электрический. Тем более, что большинство людей считает, что трубы можно попросту подключить к центральной отопительной системе, либо сделать врезку в устройство автономное. Но чтобы получить законное право на подобную врезку, нужно получить массу допусков со стороны органов государственной власти. Последние дают эти разрешения крайне неохотно.

Электрическая разновидность системы отличается большим количеством неоспоримых преимуществ:

• водяной контур всегда имеет риск протечь, что может стать настоящей проблемой, как для хозяев квартиры, так и для его соседей снизу;
• оснащение современной системы подогрева не требует создания основательной толщины бетонной стяжки (достаточно будет её минимального размера), которая будет явно перегружать имеющиеся перекрытия. Некоторые устройства и вовсе не требуют создания стяжки;
• трубные контуры монтировать намного труднее, нежели раскладывать кабели, маты, монтировать стержни;
• подогрев электрического типа работает без коллекторно-смесительной аппаратуры. Все управление сосредоточено в одном блоке, который позволяет наиболее точным образом поддерживать функционирование устройства;
• система, работающая от питания сети, отличается простотой монтажных работ, габаритами, легкостью эксплуатационных процессов;
• чтобы установить аппаратуру не нужно спрашивать разрешения у других жильцов, оформлять соответствующую документацию в органах жилищно-коммунального хозяйства. Здесь требуется только не выходить за пределы 15 кВт потребления;
• разумный подход к тратам позволяет разумно расходовать электроэнергию.

Получаемый, после проведения всех монтажных работ, пол, соответствует самым высоким требованиям обогрева помещения: максимум температуры будет наблюдаться у его основания, с расстоянием от пола – он будет понижаться до комфортных показателей.

Подготовительные работы

Как и любые другие системы теплого пола, инфракрасная пленка требует тщательной подготовки основания:

• Необходимо ликвидировать выступы и замазать трещины, имеющиеся в базовой поверхности.
• Для прокладки электропроводки и установки терморегулятора выполняются канавки в стене. Как правило, терморегулятор размещают недалеко от выключателя. Так удобнее. При необходимости выдалбливается канавка в полу для размещения датчика температуры.
• Укладывается слой теплоизоляции, профессионалы рекомендуют перфорированный изолон с теплоотражающей поверхностью из фольги. Теплоизоляцию укладывают фольгированной стороной вверх, чтобы тепло уходило обратно в помещение, и прикрепляют к основанию металлизированным скотчем.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как укладывать штучный паркет: своими руками и стоимость работы под ключ

• Необходимо оклеить по периметру пол специальным электропроводным скотчем. Он послужит своеобразным заземлением. Питание нагревательных элементов нужно осуществлять по отдельной линии с обязательным использованием УЗО.
• Составляется схема укладки. Подогрев не делается под тяжелой стационарной мебелью, от стен необходимо отступить не меньше 40 см.

Инфракрасный теплый пол под кафель

запаяны в полиэтилен

• углеродный пол;
• биметаллический пол на пленочной основе.

Заметим, что, если планируется установка теплого пола под плитку, то использовать можно только углеродный. У последнего имеется ряд достоинств:

• стойкость к коррозии;
• при повреждении участка остальная часть пола продолжает функционировать;
• теплопотери сведены к минимуму.

Система ИК-пленочного пола получает питание от сети. Для управления температурой нагрева используется терморегулятор.

Укладка системы обогрева под плитку в случае использования инфракрасного пола имеет свои особенности:

• При его устройстве обязательно должна использоваться подложка с теплоотражающим эффектом;
• Перед тем как укладывать пленочный пол, следует проложить стекловолоконную сетку с ячейками размером не более 3 см.

Монтаж теплоизоляции

Укладка теплоизолирующего слоя – вынужденная мера, которая позволит повысить эффективность всей системы. Благодаря ей удастся отразить потоки тепла и существенно сократить теплопотери во время работы нагревательных элементов. В результате вся энергия будет передаваться в помещение, а не аккумулироваться в бетонном основании перекрытия.

Теплоизоляция теплого пола

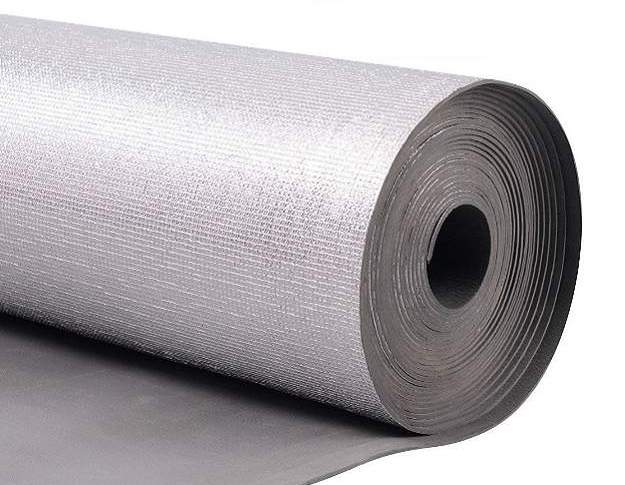

Для устройства теплоизолирующего слоя своими руками применяется рулонный фольгированный материал, толщина которого составляет 3-4 мм. Его укладывают на все основание, предотвращая образование щелей. Для этого используется клейкая лента, а полосы фиксируются при помощи строительного степлера.

В частном доме, где под полом находится неотапливаемый подвал или грунт, можно применить любой плитный изолирующий материал. Часто используют минераловатные утеплители, экструдированный пенополистирол, стекловату и другие. Толщина изолирующего слоя должна составлять 5-10 см. Также вместе с утеплителем используется отражающий фольгированный слой.

Технология монтажа

Подготовив все комплектующие и инструменты, можно переходить непосредственно к укладке плёночных инфракрасных тёплых полов под плитку.

Смотрите видео инструкцию к монтажу

Подготовка

Инфракрасные полы особенно чувствительны к недочётам в основании, и к его подготовке следует подходить серьёзно.

Подготовка перед монтажем

Процесс включает в себя:

1. Демонтаж старого покрытия.
2. Очистку пола от грязи и сора.
3. Обезжиривание поверхности и обработка праймером.
4. Выравнивание чернового пола: «сухим» способом — используется керамзитовый песок, метод несложный, но керамзит может нанести вред нагревательным элементам; бетонно-цементным или наливным составом — этот вариант позволяет сделать ровный и гладкий пол.

При наличии прочного и ровного основания, подготовительный процесс значительно упрощается. Достаточно только нанести небольшой слой самовыравнивающегося раствора.

Разработка укладочной схемы

Прежде чем приступать к укладке, необходимо начертить план размещения полотен. Плёночный пол не стелется под тяжёлую мебель и сантехнику. Поэтому, нужно продумать заранее планировку в помещении. Согласно данной схеме, нанести метки на основание, где будет стелиться нагревательный элемент. Отступ от стен должен составлять не меньше 20 см.

После этого, определяется место для терморегулятора, он должен располагать на стене, на расстоянии от пола 15 см. Для проводов, которые будут идти от прибора до плёнки, рекомендовано проделать штробы, в них они будут размещаться.

Гидроизоляция

На подготовленную поверхность укладывается гидроизоляционный материал, можно использовать специальную мембрану или обычную полиэтиленовую плёнку.

Изделие укладывается внахлёст, а для проклеивания стыков применяется скотч.

Теплоизоляция

Теплоизоляционный материл, не даёт теплу уходить в пол, а направляет его вверх. Лучше для этой роли подойдёт фольгированное изделие — пенофол или изолон.

Материал с таким покрытием способен отражать до 90% тепловой энергии, что делает работу плёночных полов более эффективной.

Укладка термоплёнки

Термоплёнка укладывается согласно разработанной схеме. Монтаж плёнки следует производить аккуратно, чтобы не повредить элементы. Для соединения полос между собой, используются клеммные зажимы.

Листы монтируются таким образом, чтобы медные контакты располагались внизу, по направлению к стенам, только тогда устройство будет правильно работать.

Подключение пола

Когда пол уложен, его следует подключить к терморегулятору. Для этого, по разработанной схеме, от элементов нагрева к регулятору, надо протянуть кабель, который помещается в гофру.

Для соединения кабеля и ИК мат, с провода частично срезается изоляция, после чего он подсоединяется с помощью клипс к нагревательным элементам. Зажимать клемму плоскогубцами следует аккуратно, но плотно, для надёжного контакта. Места срезов необходимо изолировать битумом.

После этого, устанавливается термодатчик, он размещается на графитовых полосах, и подключается к терморегулятору. Датчик монтируется в специальном углублении, которое оборудовано в теплоотражающем материале, это минимизирует перепады в высоте поверхности.

Когда система подключена, её обязательно следует протестировать. Проверка делается каждой полосы в отдельности, при температуре 25 — 30 градусов.

Если тестирование показало, что пол функционирует правильно, его нужно накрыть полиэтиленом, он будет служить дополнительным защитным слоем.
