Трубопроводы канализации из полиэтиленовых труб высокой плотности с гильзами диаметром 110 мм: технология и особенности

Как поступить в случае, когда невозможно выдержать нужный наклон

Бывают случаи, когда при монтаже возникают трудности, приводящие к тому, что угол наклона канализации значительно отличается от допустимых норм. В этом случае предпринимают следующие меры:

Если расчеты показывают, что отступление от заданных норм возможно, то уложить трубы, но при этом на некотором расстоянии сделать дополнительные тройники, через которые будет проводиться чистка труб.

При укладке трубы все же придерживаться рекомендаций, но на трудных участках устанавливать перепады высот, которые организовываются за счет дополнительных колодцев. Благодаря такому решению можно будет устанавливать трубу под нужным углом. Такой колодец может быть как один, так и несколько, но правильные расчеты и монтаж гарантируют исправную работу канализации.

Существует несколько способов добиться нужного уклона канализационных трубИсточник vodasovet.ru

В крайнем случае, если никак нельзя выдержать нужный наклон и расчеты показывают, что работа канализации самотеком невозможна, то придется использовать фекальный насос. Это устройство может устанавливаться как на локальную канализационную ветку, так и для всей системы.

Укладывая трубы из пластика, можно быть уверенным, что чистить их нужно будет гораздо реже, чем чугунные, поскольку гладкая внутренняя поверхность стенок обеспечивает скольжение твердым веществам.

Особенности

Для обустройства сточного слива часто используются трубные конструкции из поливинилхлорида, вытесняя чугунные и стальные. Пластиковые канализационные трубы изготавливаются из обычного и из непластифицированного ПВХ. В состав материала входит хлористый винил и дополнительные присадки. Высокие прочностные свойства позволяют использовать непластифицированный ПВХ для организации трубопровода с напором.

Канализационные трубы предназначены для отвода сточных вод из водопроводного слива, для устройства дренажного канала, монтажа внутридомовой и уличной канализации. Использование ПВХ изделий для устройства канализации оправдывает себя благодаря техническим характеристикам материала. Длительный срок службы канализационных трубопроводов позволит эксплуатировать систему до 50 лет. Предел прочности достигает 50 МПа, поэтому уличный участок канализации выдержит прокладку на глубину промерзания грунта. Трубопровод способен функционировать под давлением от 6 до 16 бар.

Применение труб из поливинилхлорида для канализации имеет следующие преимущества:

• Разнообразие размеров и форм труб и фитингов позволит произвести сборку канализации любой сложности.
• Гладкие внутренние стенки не дают оседать канализационным стокам, предотвращая образование засоров в малом диаметре и не давая зарастать трубному проходу от отложений.
• Малый вес изделий и легкость нарезки предполагает быстрый и простой монтаж и демонтаж без дополнительных инструментов.
• Инертность к химическим веществам и коррозионному воздействию.
• Доступная цена элементов трубопровода.

Прокладка внутренней канализации

При использовании пластиковых изделий для внутренней канализации, чаще всего большая часть деталей монтируется в помещениях на открытом пространстве. Монтаж их не представляет сложности. Исключением являются детали канализации, прокладываемые в полу и в стенах. В принципе, для прокладки деталей ТП внутри дома соблюдаются те же правила, что и для прокладки наружной КС, так как стоки начинают формироваться внутри здания. Необходимо обеспечить должный уклон для самотёчной внутренней канализации и минимизировать количество поворотов и углов.

Для прокладки ТП внутри стен существует специальная технология, так как пластиковые трубы при нагревании расширяются. Если их просто вмуровать в стену, то расширяясь, они «потянут» за собой удерживающий их материал. В результате он начнёт трескаться и крошиться. Поэтому такую работу лучше доверить профессионалам.

Правильная прокладка канализационных труб в соответствии с проектом является условием, гарантирующим многолетнюю безотказную и эффективную работу всей системы канализации загородного дома.

Составляющие напорной канализационной сети

Напорную систему подразделяется на две основные части: внутреннюю и наружную.

К внутренней относятся:

1. Технические приборы: кухонная мойка, ванна, унитаз, раковины и другая сантехника.
2. Бытовые приборы, которые напрямую подключаются к трубопроводу. Примером назовем стиральные и посудомоечные машины.
3. Трубы, расположенные непосредственно в здании.
4. Различные элементы, при помощи которых проводится подсоединение технических и бытовых приборов: тройники, колена, отводы, переходники.
5. Канализационный стояк – он является переходным звеном между внутренней к наружной напорной канализации.

Наружная часть состоит из следующих элементов:

1. Трубопровода.
2. Колодцев различного типа: смотровые, поворотный, дренажные.
3. Очистительного сооружения: выгребные ямы, станции биологической очистки, септики.
4. Аэрационного поля в случае, если септик проводит только частичную очистку.

Особенность напорной системы заключается в наличии насоса, который и отвечает за перекачку нечистот от дома к накопительному или очистительному колодцу.

Бетонные и железобетонные трубы

Это тяжёлая артиллерия. Такой материал для канализации используют в промышленных зданиях: для заводов или очистных сооружений.

Преимущества:

• устойчивость к механическим нагрузкам,
• долговечность,
• неподверженность коррозии,
• дешевизна.

Недостатки:

• большой вес,
• сложность монтажа,
• шероховатая внутренняя поверхность.

Бетон — дешёвый, долговечный и устойчивый материал. Но применять его для строительства частной домашней канализации неоправданно: едва ли там будут настолько высокие нагрузки, разве что для организации септика.

А перевозка и монтаж труб обойдутся дорого и пройдут долго. Например, место укладки подготавливают: дополнительно уплотняют грунт. Бетон и железобетон подходят для строительства септиков. Бетонные кольца крепкие и долговечные, поэтому септик, вероятнее всего, не придётся менять несколько десятков лет.

Требования к трубам для наружной канализации

Требования к материалам, используемым при монтаже канализационных систем внешнего типа, включает соответствие ряду условий, среди которых:

• Большая прочность по сравнению с трубами, используемыми в системе внутренней разводки здания. Помимо нагрузки, испытываемой при транспортировании отходов, они должны быть способны выдержать давление слоя почвы над ними, быть устойчивыми к воздействию температурно-климатических факторов внешней среды.
• Надежность, обеспечивающая их эксплуатацию на протяжении года с возможностью проведения работ в зимний период времени.
• Стойкость к воздействию коррозии и износу под воздействием химических, биологических и температурных факторов.
• Устойчивость к перепадам температур и способность обеспечивать необходимую производительность в зимний период времени.
• Как можно меньшая шероховатость внутренних поверхностей труб, не затрудняющая отвод стоков и обеспечивающая уменьшение диаметра трубы при ее засорении.
• Малый вес, облегчающий монтаж конструкции не требующий дополнительных приспособлений и специальных инструментов.
• Возможность подключения всех необходимых элементов внутренних и санитарных коммуникаций.
• Долговечность в эксплуатации, позволяющая использовать элементы наружной системы канализации в течение больше 50 лет.
• Низкая стоимость, обеспечивающая возможность прокладывания разветвленной сети коммуникаций.

Суммируя сказанное, трубы, используемые для устройства системы наружной канализации должны обеспечивать исправность системы и надежный отвод канализационных стоков на протяжении всего периода эксплуатации.

Определение диаметра условного прохода

В независимости от материала из которого производятся канализационные трубы и сферы их предназначения они имеют действующие нормативные размеры:

1. D – наружный диаметр;
2. d – диаметр изнутри;
3. S – толщина стенки;
4. Dy – условный проход.

На маркировке чугунной продукции ставится знак внутреннего диаметра, в то время как на пластиковых чаще всего обозначают наружные размеры. Внешняя ширина изделия для всех категорий остается неизменной, меняется только толщина стенок. Например, если у трубы D = 33.5 мм, то S может варьировать в пределах 2.8-4 мм. От толщины стенок зависит уровень прочности изделия и устойчивость к внутреннему и внешнему давлению. Инженеры по расчетам гидродинамики, для всех внутренних диаметров, используют одну приблизительную цифру 25 мм и называют ее условным проходом.

Условный проход – это максимальная пропускная способность трубопровода. От ее величины напрямую зависит эффективность и работоспособность конструкции. При знании размеров внутреннего просвета можно правильно подобрать соединительные элементы, чтобы канализация имела целостный вид без угрозы разгерметизации.

Вся продукция отечественного и зарубежного производства имеет условный проход, наиболее подходящий к ближайшему нормативу по ГОСТ 28338-89 и ГОСТ 3262-75.

Определение диаметра условного прохода

Помимо пропускной способности канализации, также необходимо рассчитать угол ее наклона. Эти параметры напрямую зависят от размеров изделия и материала его изготовления. Формула расчета угла наклона: V× (H / D)½ ≥ K. Где:

V – скорость движения стоков;H – степень наполнения;D – внешний диаметр;K – величина шероховатости внутренних стенок, у полимеров = 0,5.

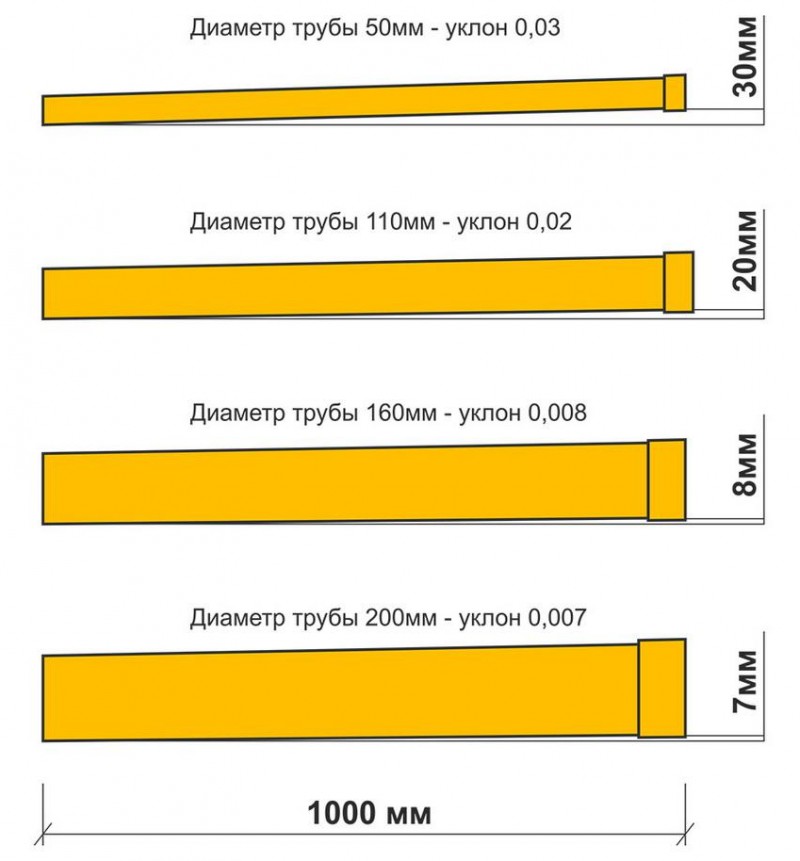

Диаметр трубы с уклоном

Чем больше уклон, тем выше скорость потока отходов. Меньше засоряется канализация и в состоянии обслужить большее количество помещений.

Соблюдение общепринятых правил организации отвода стоков гарантирует бесперебойную функциональность системы. В современных проектах все чаще практикуется скрытый тип монтажа конструкции. Это значит, что если установка произведена неверно – возникнут трудности во время ремонтных работ.

Виды фитингов

Среди фитингов внутренней канализации, соединяемых с помощью резинового кольца, встречаются последующие элементы:

• муфта, которая, в свою очередь, бывает последующих типов:
• муфта с упором;
• муфта ремонтная полнопроходная;
• редукция – эта запчасть применяется в тех вариантах, когда поперечникы трубы и фитинга значительно разнятся, а также в тех вариантах, когда свежую сеть из ПВХ нужно соединить с чугуном;
• ревизия, имеющая крышку – юзается в тех ситуациях, когда запланированы очистные мероприятия;
• тройник – деталь для соединения 3-х труб; может иметь углы 45, 67, 90°;
• крестовина с 2-мя плоскостями, углы: 45 и 90° (такую крестовину также используют при неодинаковых диаметрах);
• заглушка;
• крестовина с одной плоскостью, также углы 45 и 90°;
• отвод (с углами 30, 45, 90°);
• патрубок компенсационный.

Фитинги, которые юзаются для внешной канализации, и также соединяются с помощью уплотнительной прокладки, имеют схожий набор изделий.

Но есть некие отличия. Так, в данной нам группе фитингов встречаются такие детали:

• отвод обыденный – тут он уже имеет больше углов: 15, 30, 45, 67, 90°;
• отвод двухраструбный – имеет резиновые кольца с обеих сторон;
• муфта – лишь один вид;
• тройник, не считая обыденного, может быть трехраструбным, его угол постоянно прямой;
• крестовина одноплоскостная также лишь под прямым углом;
• обратный клапан – его устанавливают на трубу канализации, что идет горизонтально, имея уклон 2 см на погонный метр;
• сифон с 2-мя коленами.

Оборудуя инженерную систему, нужно использовать пригодные пластмассовые трубы, а также фитинги к ним, чтоб можно было сделать верный уклон и изгибы канализации.

Фитинги на клею

Клеевой фитинг

Фитинги, которые стыкуются с помощью специального клеящего состава для полипропилена, можно использовать как для внутренней канализации, так и для канализационных систем, проходящих снаружи.

Вот какие фитинги нужны в этом случае:

Как и в прошедшем случае, используют муфту. Время от времени нужен отвод – углы поворота 30, 45, 87, 90°. В случае с тройником – углы поворота 45, 67, 90°, то есть такие же, как и в тройниках внутренней канализации. Схожим образом используются редукции, то есть переходники, и ревизии с крышкой.

Другие детали – крестовина с 2-мя полостями (45 и 90°), заглушки для труб. Еще используются седёлки под клей, у которых гладкий конец, с углом в 90°, нужны для врезки в стояки. Также есть седёлки под клей, у которых имеется раструб, тоже с прямым углом.

Плюсы и минусы труб нПВХ для напорной канализации

Достоинства и недостатки продукции из непластифицированного поливинилхлорида связаны со свойствами материала. Они однозначно превосходят по стойкости и качеству чугун, но до сих пор не используются повсеместно, так как реновация старый сетей стоит больших денег. В новом же строительстве предпочтение почти всегда отдается нПВХ.

Преимущества

1. Коррозионная стойкость – пластик не окисляется и не разрушается, плюс – не создает питательной среды для размножения бактерий и грибов.
2. Невосприимчивость к блуждающим токам, отсутствие затрат на катодную защиту.
3. Химическая стойкость к кислотам и щелочам, неподверженность действию абразивов.
4. Низкий коэффициент линейного расширения.
5. Гарантированная пропускная способность ввиду отсутствия зарастания рабочего сечения.
6. Легкий вес.
7. Долговечность – не менее 50 лет по гарантии производителя, последние исследования продляют срок безопасной эксплуатации 75 и не менее 100 до полного износа (излом стенки).
8. Просто монтаж, низкие требования к оператору, допустимость самостоятельного монтажа при начальных навыках сетей домашнего назначения.
9. Возможность прокладки по сложному рельефу.
10. Стабильность показателей при низких температурах, допустимость монтажа зимой.
11. Адаптивность при подключении к оборудованию за счет широкого спектра фасонных изделий.
12. Гигиеническая и экологическая чистота – в стабильном состоянии не выделяют вредных веществ и не образуют продуктов гниения.

Минусы

1. Невозможность использования при высоких температурах.
2. Требуется защита от грызунов.
3. При плавлении выделяют токсины.

Труба канализационная напорная ПВХ может быть использована без рисков для здоровья и повреждения сопряженного оборудования для организации отвода стоков на объектах, где не осуществляется сброс горячей жидкости. Для производственных объектов рекомендуется рассмотреть другой вид систем канализации на участках, работающих с повышенными температурами.

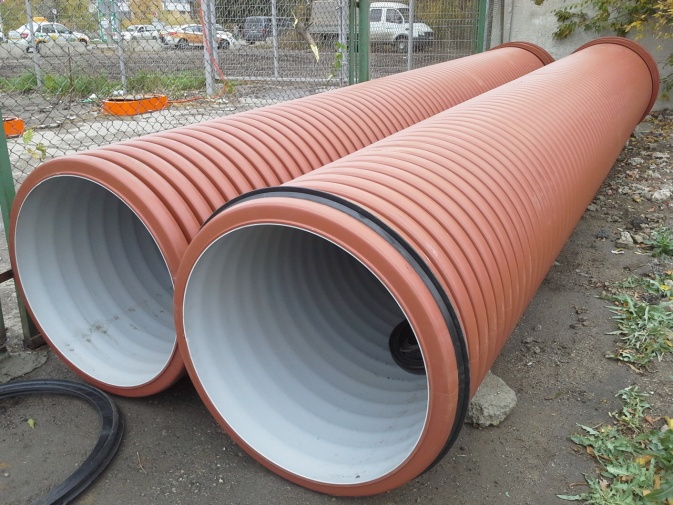

Гофрированные трубы для наружной канализации

Такие изделия предусматривают изготовление из двух слоев, в котором внутренний обеспечивает гладкую поверхность внутри трубы для снижения риска образования засоров, а наружная сторона, имеет гофрированную структуру, обеспечивает жесткость конструкции при укладке на большую глубину. Такой тип устройства позволяет устранить недостаточную прочность и восприимчивость к действию УФ лучей пластиковых изделий при использовании их положительных характеристик. Соединение таких элементов выполняется в раструб с использованием специальных уплотнений из резины. Такие конструкции способны выдерживать значительную нагрузку, передаваемую от почвы и при движении по грунту машин и людей, что позволяет применять их в местах прохождения магистральных коммуникаций.

Особенности

Каждый домовладелец мечтает, чтобы в его хозяйстве все исправно работало, и ничего никогда не ломалось, а также отличалось простотой в использовании. Канализация в этом смысле не является исключением, от ее функциональности и рабочего состояния во многом зависит комфорт всех проживающих в доме, поскольку ее засорение может вызвать большие неудобства, да и прочистка стоков – далеко не самое приятное занятие.

Если для вас важна качественная система выведения сточных вод, то советуем обратить внимание на пластиковые канализационные трубы, которые постепенно вытесняют чугунные из обихода. Они удобнее монтируются, имеют меньший диаметр, а также более широкий ассортимент

Очень важно, что на гладкой внутренней поверхности не накапливаются отложения, а использовать такие трубы можно почти полвека – именно эта совокупность положительных характеристик и привела к росту популярности изделий. Трубы из пластика производятся из полимерных соединений высокой сложности с применением самых современных технологий, именно этим объясняется их прочность и высокая пластичность – при определенной тепловой обработке изделие легко можно согнуть под любым необходимым углом, а все системы в целом легко можно собрать своими руками без обращения к услугам профессионалов

Трубы из пластика производятся из полимерных соединений высокой сложности с применением самых современных технологий, именно этим объясняется их прочность и высокая пластичность – при определенной тепловой обработке изделие легко можно согнуть под любым необходимым углом, а все системы в целом легко можно собрать своими руками без обращения к услугам профессионалов.

Пластиковые трубы имеют немало плюсов:

• доступная цена;
• длительный период использования;
• химическая инертность;
• малая теплопроводность;
• легкость.

Такие трубы выпускаются в самых разных размерах, которые в первую очередь зависят от степени нагрузки на них. Так, изделия большого диаметра рассчитаны на высокие нагрузки, поэтому они широко используются для обустройства канализационной системы в многоквартирных домах и объектах социального назначения.

Для больниц и гостиниц устанавливают трубы с диаметром 20 см, а вот для промышленных объектов понадобятся трубы с сечением не менее 30 см, в то же время для выведения стоков в небольших частных домах потребуются трубы меньшего диаметра.

В зависимости от типа пластика, используемого в качестве сырья, выделяют несколько вариантов канализационных труб.

Трубы из полиэтилена отличаются абсолютной стойкостью к кислотно-щелочным растворам. Неслучайно резервуары из этого материала широко используются для хранения и транспортировки электролитов. Кроме того, полиэтилен стоек к пониженным температурам, он не растягивается и не деформируется при минусовых отметках на градуснике. Однако повышенные температуры материал переносит довольно плохо, именно поэтому некоторые производители освоили выпуск марок, способных выдержать температуру эксплуатации до 80 градусов, а в последние годы на рынке появилась новинка – трубы из «сшитого полиэтилена» – они легко выдерживают жару до 200 градусов.

Из полиэтилена часто изготавливают гофрированные трубы, которые широко применяются для обустройства наружной канализации. Материал характеризуется кольцевой жесткостью, поэтому может укладываться в землю на глубину до 20 метров.

Трубы из ПВХ и НПВХ изготавливают из обычного или непластифицированного поливинилхлорида. Это довольно прочный материал, который проявляет устойчивость при контакте с любыми химическими составами, в том числе с бензином, спиртом и другими агрессивными составами. Такие трубы выдерживают довольно большие нагрузки, однако их не рекомендуется использовать там, где температура стоков превышает 60 градусов.

ПВХ и НПВХ – это материалы, не склонные к возгоранию, но при температурах от 120 градусов начинают плавиться и выделять в воздух токсичные вещества. Выделяется напорная техника и безнапорные трубы, некоторые производители выпускают стеклопластиковые модификации.

Производители

Производством пластиковых канализационных труб занимаются как зарубежные, так и отечественные компании. Остановимся подробнее на самых распространенных торговых марках.

• Rehau – это один из общепризнанных мировых лидеров, который отличается исключительной технологичностью производственного процесса и, как следствие, высоким качеством изделий. Это предприятие, которое наладило выпуск труб для обустройства внутренней канализации, их трубы отличает отличная шумоизоляция, а кроме того, отличаются стойкостью к высоким температурам, изделия служат для выведения горячих стоков и могут прослужить не менее 50 лет.
• Wavin — ведущий европейский производитель, чья продукция завоевала доверие потребителей во всем мире благодаря высокой прочности и износостойкости изделий. Отличительной чертой Wavin является широчайший ассортимент труб для наружной и внутренней канализации.

• Ostendorf – еще один мировой производитель, который специализируется на выпуске труб из полипропилена, устойчивого к воздействию повышенных температур и инертного к агрессивным химическим средам. Трубы этой марки не горят, поэтому широко применяются в самых пожароопасных местах.
• «Корсис» – трубы этого производителя выполняются с использованием метода экструзии, они имеют 2 слоя: гладкий внутренний и гофрированный наружный. Изделия этой марки оптимальны при обустройстве ливневой канализации, а также прокладки коммуникаций на сильном заглублении в близости от грунтовых вод.

• «Прагма» – отечественный производитель, вся продукция которого отличается оптимальным соотношением цены и качества. Компания прославилась своими гофрированными изделиями из 2 слоев, производимых из полипропилена с высокой стойкостью к колебаниям температур.
• «Политрон» и «Политек» — еще один ответственный бренд, специализирующийся на выпуске труб для внутренней и наружной канализации. Изделия этой марки имеют довольно высокое качество, а стоимость доступна для большинства россиян.

Выбор сечения и размеров трубопровода

Схема разводки внутренней канализации

Основные моменты подбора труб для канализации:

1. Традиционно диаметр труб системы, обеспечивающей нормальный сток, составляет 100 мм.
2. В зданиях индивидуальной постройки, предназначенных для постоянного проживания большого количества людей, диаметры труб устанавливаются проектировщиком.
3. Виды канализационных труб и соединений зависят от конкретных условий эксплуатации системы. Разводка трубопровода может выполняться из труб диаметром 50 мм, на геометрически сложных участках – из гофрированных труб, соединяющихся с каналами из ПВХ. Их соединение осуществляется посредством специальных раструбов. Для изделий, не имеющих раструбов, используются резиновые, реже полимерные муфты.
4. Обычно трубопровод канализации состоит из изделий круглого сечения. Но на отрезках с высокой нагрузкой, которая может создаваться интенсивным передвижением или весом грунта, допустимо применение изделий с эллипсовидным сечением. В случаях, когда заглубление канализации незначительно (0,5-1 м), хорошую пропускную способность обеспечивают каналы с полукруглым, трапецеидальным или прямоугольным сечением.
5. Трубы под канализацию подбираются в зависимости от назначения участка:
   • от стояка до сантехнического оборудования – диаметр 50-100 мм;
   • для стояков – диаметр 100-110 мм;
   • в цоколе или подвале, в случае расположения сложной системы с большим количеством соединений – диаметр 110-150 мм;
   • наружные трубы, которые передают сточные воды в выгребную яму, септик или централизованную канализационную сеть, должны иметь диаметр не менее диаметра последней трубы из здания.

Теплоизоляция наружной канализации

В случае недостаточного заглубления наручного участка, оборудование, расположенное в зоне промерзания, требуется изолировать, чтобы предотвратить разрывы трубы в зимнее время. Из-за стабильности температур на глубине, утепление расположенной ниже уровня промерзания сети делают редко. Но теплоизоляцию трубопроводов желательно делать в любом случае для полного предотвращения вероятности аварийных ситуаций и последующих ремонтных работ.

Безупречная работа и продолжительность функционирования канализационных коммуникаций зависит от грамотного подбора труб. Информация о достоинствах и недостатках, которыми обладают различные типы канализационных труб, дает возможность сделать правильный выбор желающим провести ремонт или оборудовать индивидуальные дома канализацией.

Выводы и полезное видео по теме

Варианты исполнения канализационных труб и фитингов:

Тонкости и нюансы монтажа канализационного трубопровода:

https://youtube.com/watch?v=w4yRjWtsyFg

При грамотном подходе к выбору изделий и соблюдении технологии монтажа срок эксплуатации трубопровода будет соизмерим с продолжительностью «жизни» самого дома.
