Конструктивные особенности и правила монтажа вакуумного клапана для канализации

Выбор аэратора

Прежде чем купить аэратор для канализационной системы, необходимо знать, как правильно его выбирать. Специалисты рекомендуют перед приобретением ознакомиться с устройством внутренней канализации в частном доме, узнать ее слабые стороны и определиться с подходящим видом устройства.

Перед приобретением аэратора нужно учесть такие нюансы:

• вид трубопровода канализации в частном доме;
• номинальный уровень давления в стояке;
• габариты механизма клапана фановой трубы;
• способ монтажа;
• материал аэрационного клапана и уровень его прочности;
• вид аэратора (мембранный, антивакуумный и др.);
• возможность плавной регулировки прибора при возникновении поломки;
• механизм работы клапана;
• наличие в конструкции специализированного узла, предотвращающего проникновение микроорганизмов и бактерий из канализации в помещения.

Важнейшим критерием выбора является диаметр трубы. Одновременно нужно ориентироваться и на определенные задачи, которые должна выполнять установка воздушного клапана канализации. Фановый клапан для канализации очень важен для исправной работы водоотводной системы в доме.

Виды аэраторов

Специалисты объединяют аэраторы в группы по различным признакам.

По месту монтажа:

• на основной стояк;
• на слив сантехнических устройств (раковин, умывальников).

По принципу работы:

• автоматические. Это наиболее распространенные механизмы гравитационного вида. Они применяются в квартирах и загородных домах, потому что не обладают большой пропускной способностью;
• антивакуумные. Работают не только на впуск, но и на выпуск воздуха. Они могут обеспечить надежное функционирование сразу нескольких систем;
• комбинированные. Механизм сочетает в себе свойства обоих предыдущих видов.

По типу исполнения:

• мембранные. В роли вакуумного клапана аэратора выступает резиновая прокладка, которая под высоким давлением выгибается и пропускает необходимое количество воздуха;
• цилиндрические. Это самые качественные устройства, изготовленные из прочного металла и оборудованные резьбовой крышкой, которая служит обратным клапаном. Такие конструкции предназначены для канализации в частном доме или небольшой квартире;
• рычажные. Подобные приборы сделаны из качественного металла. Обратный клапан находится на специальном рычаге, который приподнимается под высоким давлением воздуха из системы канализации, а опускается под воздействием собственной массы.

Самыми распространенными устройствами считаются модели, которые рассчитаны на установку на трубопроводе диаметром 110 мм. Зачастую их монтируют около основного стояка, чтобы они моментально реагировали на любое изменение давления и сохраняли гидрозатворы сантехнических механизмов.

Диаметр клапана

Диаметр клапана аэратора бывает двух видов: 50 и 110 миллиметров. Эти цифры соответствуют диаметру трубопровода, куда предполагается устанавливать устройство.

Первый тип применяется на локально работающих ветках системы. Во многих случаях такие аэраторы монтируются в загородных домах или небольших квартирах при наклонном или горизонтальном расположении трубы.

Такой способ препятствует засорению трубопровода и защищает от негативного влияния слишком низких температур зимой.

Также этот прибор используется для вспомогательных стояков, так как благодаря клапану на кровлю можно вывести лишь один стояк.

Аэратор канализационный 50

Подобное устройство может справиться лишь с небольшим количеством стоков, поэтому монтируется непосредственно на слив от раковин или унитазов. Существуют определенные правила, чтобы установить вакуумный клапан для вентиляции канализации.

Подсоединить механизм можно только к трубопроводу с наименьшим диаметром. Аэратор на 50 мм подключается после самого последнего сливного отверстия и устанавливается в наивысшей точке стояка.

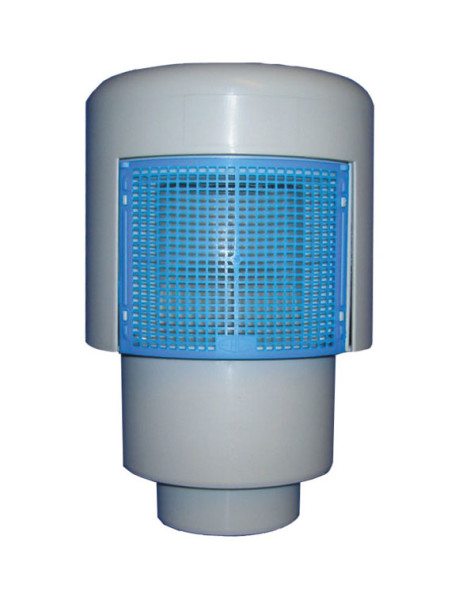

Аэратор канализационный 110

Такие аэрационные установки могут легко справиться с огромным количеством жидкости и присоединяются к основному стояку диаметром 110 мм, или клапан ставится на конец аэрационной трубы. Они выпускаются, как с внутренним, так и с удобным внешним монтажным креплением.

Главным их достоинством является то, что нет необходимости выводить трубопровод через крышу и плиты перекрытия. Также они имеют автоматическую регулировку давления, отличаются простым способом монтажа для труб канализации сечением 110 мм и довольно низкой ценой.

У вас установлен аэратор
Да 8.33%

Нет 91.67%
Проголосовало: 12

Мне нравится1Не нравится

Виды канализационных клапанов

Как уже упоминалось, принцип действия такой арматуры везде одинаковый, а вот устройство может сильно отличаться, сейчас активно используются 4 вида конструкций:

• межфланцевая арматура;
• подъемная арматура;
• поворотная арматура;
• шаровые запоры.

Межфланцевые канализационные запоры

Клапан обратный межфланцевый заслужено считается самым компактным среди всех подобных запоров. Устройство монтируется внутрь трубы между двумя фланцами, соответственно не требует много места. Но с другой стороны, если такая арматура заклинит, то вам придется раскручивать часть системы, чтобы добраться до клапана.

Различают 2 вида межфланцевой арматуры.

Дисковый запор. В этих моделях проход перекрывается цельным, закрепленным в верхней части диском. Зачастую диск опускается под собственным весом, без всяких пружин, хотя бывают исключения. Эти модели считаются одними из самых надежных, но они могут работать только в безнапорной системе.

Межфланцевые обратные клапана могут делаться из разных материалов, но качество и цена зависят скорее от торговой марки, нежели от материала

Двустворчатые межфланцевые клапана с центральным штоком. В этих моделях по центру установлена ось, на которой базируются 2 лепестка. Створки прижимаются пружиной, система считается универсальной, двустворчатый горизонтальный и вертикальный клапан одинаково надежны.

Межфланцевый обратный клапан 100 и 110 мм считаются самыми надежными

Подъемные модели

Здесь жидкость движется по изогнутой траектории, когда стоки идут в правильном направлении, заглушка приподнимается и жидкость проходит. Если же направление движения изменится, пружина прижмет заглушку и течение будет заблокировано.

Обычно такие модели делаются из чугуна, они достаточно мощные, диаметр подъемных обратных клапанов на канализацию 110 мм и выше, соответственно для частных домов, а тем более городских квартир эта арматура используется крайне редко.

Клапан обратный чугунный – подъемного типа

Поворотные затворы

В сущности поворотные или лепестковые системы очень похожи на дисковые межфланцевые затворы, разница лишь в том, что здесь есть ревизионное окно, через которое можно чистить механизм. Различают 2 вида такой арматуры.

• Жесткие системы. В них тарелка закрывает проход под собственным весом. Работают безотказно, но подходят только для самотечных систем с малым объемом стоков, если такую арматуру поставить под насос или на большие объемы, то при захлопывании лепестка может произойти гидроудар, что опасно для труб и прокладок.
• Мягкие клапана. Не вдаваясь в технические подробности, скажу лишь, что лепесток в них закрывается с задержкой, как на доводчике в дверях, соответственно гидроудар исключен.

Лепестковый обратный клапан 50, 100 и 110 мм для бытового использования подходит как нельзя лучше

Шаровые затворы

Шаровой обратный клапан считается одним из самых надежных, система безотказная, внутрь заложен шар, который откатывается в рабочем положении, а при обратном ходе жидкости перекрывает основное отверстие.

Шаровой обратный клапан больше подходит для промышленной эксплуатации

Как устроен вакуумный клапан?

Уже из предназначения этого прибора понятно, что он должен оставаться закрытым при избыточном давлении в канализационной трубе или при его равенстве с атмосферным. А вот если в трубе возникает разрежение – клапанный механизм должен обеспечить открытие прохода для поступления воздуха извне.

Принцип – легко реализуемый с «привлечением» обычных гравитационных сил. Ниже на схеме представлено устройство одной из моделей аэраторов. Несмотря на возможную разницу в конструкции клапанов различных производителей, принцип практически не меняется.

Пример устройства и демонстрация принципа действия вакуумного клапана для канализации.

Весь механизм клапана собирается в полимерном корпусе (поз. 1). Сам по себе прибор подразумевает только горизонтальное расположение, поэтому в нижней его части обязательно предусматривается то или иное приспособление для герметичного соединения с канализационной трубой. В показанном примере – это эластичная манжета (поз. 2) для вставки аэратора в раструб или даже просто в обрезанную трубу. Может быть соединительный узел в виде стандартного раструба канализационных труб или иные варианты. Но всегда эта установка — несложна, надежна и понятна.

Воздух может проникать в аэратор через заборную решетку или щелевидные отверстия (поз. 3). Они расположены снизу или на боковой части клапанной «головки», но наружный воздух практически всегда подложит к мембране клапана снизу.

Это очень легко объясняется. Клапанная заслонка (поз. 5) располагается в отведенном ей седле (поз. 4) и плотно прилегает к его краям эластичной манжетой (мембраной), не пропуская воздух из трубы в помещение. А прилегание обеспечивается банальной силой тяжести этой заслонки. То есть даже при равенстве давлений атмосферного и установившегося в трубе (стояке), клапан будет закрыт. Этому может способствовать еще некоторое избыточное давление в трубе, так как в канализации практически никогда не прекращается газообразование. То есть заслонка этим самым еще больше будет прижиматься к седлу (на схеме – это левый фрагмент).

Но если в трубе по тем или иным причинам создается даже небольшое разрежение, атмосферное давление преодолеет силу тяжести и приподнимет заслонку над седлом. Как говорится, «природа не терпит пустоты», и наружный воздух устремится в трубу, уравнивая давление и не давая сорвать сифоны.

Чтобы заслонка не перекашивалась, она может иметь специальные направляющие (поз. 6). Впрочем, многие модели обходятся и без них – центрирование производится за счет цилиндрической формы клапанного узла.

Аэратор на трубу 110 мм — модель с двумя клапанными головками. Одна из них разобрана для демонстрации своего нехитрого устройства.

Можно из чистого любопытства «разобрать» еще несколько вакуумных клапанов различных моделей. Но каких-то принципиальных отличий мы все равно там не обнаружим.

Отличия в устройстве различных моделей клапанов носят непринципиальный характер.

Кстати, раз рассматривается устройство, сразу можно обратить внимание читателей на «ахиллесову пяту» любого клапана. Это, конечно, сама мембрана, точнее, та ее область, которая прижимается силой тяжести к седлу клапана

И здесь речь идёт не об износе (он если и есть, то очень незаметен), а об иных препятствиях, способных помещать герметичному прилеганию створки:

• На седле клапана или на самой мембране со временем может скопиться пыль, способная превратиться в твердые комочки грязи, препятствующих плотному прилеганию створки. Часто об этом хозяевам извещает появившийся в помещения «аромат» канализации. Первое, что нужно сделать при подобном «звоночке» – это проверить чистоту мембраны и ее прилегание, провести аккуратную очистку узла от загрязнений.
• Второй вывод — вакуумный клапан необходимо ставить только в отапливаемом помещении дома. В противном случае с наступлением холодов на седле или на мембране могут намерзнуть капли конденсата, и прилегания клапанного механизма не станет. Да и вообще, не идут на пользу резиновой мембране слишком большие перепады температуры – она на холоде начинает «дубеть», теряя необходимую эластичность.

В остальном же – механизм прост донельзя, и сложно придумать какие-то обстоятельства, которые привели бы к поломке вакуумного клапана.

Монтаж своими руками пошагово

Рассматривая, как правильно установить канализационный элемент, стоит упомянуть о соответствии диаметров. Если сечение трубопровода не совпадает с размером клапана, используют переходники. Пластиковое изделие можно установить на чугунную трубу. Чтобы обеспечить герметичность соединения применяют переходник с резиновым уплотнителем.

Начинают монтаж фанового клапана для канализации с выбора места

Здесь важно вспомнить правила, где упоминается проветриваемое помещение и самая высокая точка канализационной системы. Температура воздуха там, где стоит фановый элемент, не должна опускаться ниже 0°С

В квартире лучшим местом служит санузел. В частном доме разумно вывести стояк на чердак, а сверху установить клапан. Можно сделать скрытую установку. Для аэрационного элемента предусматривают сборную вентиляционную шахту и окошко для обслуживания, закрытое декоративной решеткой.

Монтажные работы на действующей канализации начинают с отключения водоснабжения. В месте установки разрезают канализационную трубу. Края зачищают от заусениц и в месте разреза вставляют тройник. Центральное отверстие фасонного изделия является гнездом для аэратора, куда его просто надо погрузить. Соединение элементов происходит с помощью резиновых манжет. Кольца обеспечивают надежную герметизацию стыка.

На новой канализации заранее предусматривают фасонные вставки. Если это стояк на чердаке, то фановый элемент просто вставляют в раструб трубы.

По окончании работ возобновляют водоснабжение. Герметизация стыков проверяется сливом большого количества воды в канализацию.

Подключение фанового обратного клапана

Иногда вентиляция оборудуется обратным клапаном. При его установке можно не заботиться о выводе трубы на кровлю. Стояк выполняет и ряд других функций. После установки унитаза можно сразу подключить обратный клапан. Количество клапанов определяется количеством санузлов.

Принцип работы конструкции не отличается сложностью. При сливе происходит поднятие заслонки и пропуск стоков. Если долгое время не пользоваться унитазом, то в доме не появятся неприятные ароматы. Устройство убережет дом от неприятных последствий застоя.

Предназначение обратного клапана:

• Нивелирует проблемы связанные с неправильным уклоном труб;
• Защита канализация от застойных ароматов, грызунов и жуков;
• Препятствие для обратного движения стоков.

Установить обратный клапан можно как снаружи, так и внутри. Многое зависит от вида элемента. Клапан должен стоять на встрече движению сточных вод. Детали конструкции на вид напоминают лепестки, которые выгнуты в сторону унитаза.

Внутренний монтаж предполагает хорошее очищение поверхностей. Также следует обезжирить покрытие, но без использования смазок. Все монтажные работы выполняются на сухой поверхности.

Монтаж вакуумных клапанов

Установка вакуумного клапана производится в несколько этапов:

1. выбор места для установки устройства;
2. проверка герметичности
3. монтаж устройства.

Выбор места

Вакуумный клапан рекомендуется устанавливать:

выше места подключения к канализации сантехнических приборов. В этом случае аэратор может максимально точно и быстро выполнять свои функции;

Расположение клапана относительно места подключения сантехники

• в помещениях, оборудованных отличной вентиляцией. В частном доме устройство можно установить на хорошо проветриваемом чердаке. В квартирах аэраторы устанавливаются непосредственно в ванной или туалетной комнате, при этом помещение дополнительно оснащается вытяжкой;
• температура воздуха в помещении, где устанавливается вакуумный клапан, не должна опускаться ниже 0ºС. Меньшая температура способна повредить устройство или полностью прекратить его работоспособность;
• в вертикальном положении. Если на трубе не предусмотрено участка, рекомендованного для установки клапана, то производится врезка специального колена, являющегося переходником;

Специальное колено для установки аэратора

если в ванной или туалете на полу расположен сливной трап, то устройства требуется установить как можно выше. Минимальное расстояние от пола до клапана составляет 35 см.

К клапану всегда должен быть быстрый доступ, требующийся для принудительного включения устройства и периодического обслуживания, которое заключается в своевременной очистке оборудования.

Проверка герметичности

Перед установкой клапана рекомендуется проверить устройство на герметичность. Как проверить вакуумный клапан? Сделать это в домашних условиях можно несколькими способами:

• устройство наполняется воздухом и обрабатывается мылом. При наличии трещины на корпусе устройства или иной негерметичной составляющей на поверхности появятся пузырьки воздуха. Наполнить устройство воздухом можно любым, например, велосипедным насосом;
• вместо мыла клапан можно поместить в воду. Если устройство не герметично, то на поверхности воды появятся пузырьки воздуха;
• наполнить клапан водой. При наличии негерметичных соединений или трещин на корпусе устройства вода будет вытекать.

Обычно испытания клапанов на герметичность производятся в заводских условиях после изготовления устройства.

Монтаж клапана

После того, как проведена проверка устройства на герметичность, можно приступать к установке клапана.

Монтаж клапана, в зависимости от конструкции устройства, осуществляется:

1. при помощи резьбового соединения. На клапане и подготовленном участке трубы нарезается резьба, которая впоследствии обрабатывается герметиком для исключения протечки соединения;
2. в раструб, то есть при монтаже устройства используется специальная резиновая манжета, герметизирующая стык и соединяющая устройство с канализационной трубой.

Устройство для установки в раструб

Установка в раструб более проста и достаточно герметична.

Монтаж клапана осуществляется по схеме:

1. отключается водоснабжение квартиры или загородного дома;
2. если подходящего участка трубопровода нет, то производится врезка специального переходника, представленного выше;
3. выбранным способом устанавливается вакуумный клапан;
4. проверяется герметичность стыка оборудования и канализационной трубы.

Вакуумный клапан, установленный в загородном доме

Вакуумный клапан позволяет решить большое количество проблем, связанных с канализацией. Чаще всего устройство монтируется в небольших частных домах, где установка фанового стояка не возможна

При выборе аэратора требуется обратить внимание на ряд факторов

Плюсы и минусы использования устройства

Перед принятием решения, связанного с установкой аэратора, нужно знать преимущества и недостатки канализационного элемента.

Из плюсов выделяют следующие моменты:

• если аэрационный элемент способен заменить фановый стояк, то исключается необходимость нарушать целостность кровли для вывода трубы;
• клапан внутри помещения незаметен, а фановый стояк портит интерьер и занимает пространство у стены;
• установить аэратор дешевле, чем монтировать стояк;
• монтажные работы можно выполнить самостоятельно без привлечения специалистов.

Из недостатков выделяют ограничение функций. Вакуумный элемент предотвращает только срыв гидрозатвора, а фановый стояк дополнительно служит вентиляцией септика и канализационной системы.

Невыгоден аэрационный элемент в домах, где не постоянно проживают люди. От редкого пользования сантехническими приборами вода из гидрозатворов испаряется, и неприятные запахи проникают внутрь помещения. Фановый стояк обеспечит надежную вентиляцию даже в таких условиях.

В каких случаях будет полезным вакуумный клапан?

Устанавливать вакуумный клапан для канализации целесообразно в нескольких случаях. Во-первых, он будет полезным, если имеющаяся в доме канализация не имеет надлежащей вентиляции. Второй случай, когда вакуумный клапан будет просто незаменим – это отсутствие возможности вывести стояк канализации на крышу.

Клапан позволяет раз и навсегда решить проблему со скапливаемыми газами в стояке. Более того, такое устройство предотвращает попадание в дом неприятного запаха стояка, так как при монтаже в систему этот элемент выступает в роли вентиляции. Помимо непосредственно самого стояка, такой элемент можно устанавливать для обустройства вентиляции в септике.

Клапан нужен, если в доме нет системы вентиляции

Итак, учитывая все вышеперечисленное, можно сделать следующие выводы:

с помощью вакуумного клапана можно решить проблему, связанную с вентиляцией канализационного стока, вне зависимости от этажности и площади дома

Но тут важно учитывать, что один клапан рассчитан на один унитаз;
в многоэтажных домах устанавливать вакуумные клапаны без предварительного согласования с соответствующими органами, запрещено.

Как понять, что работа канализации некорректна?

1. Наличие в жилом помещении неприятного сточного запаха
2. Ни чем не оправданные звуки

Как функционирует вакуумный клапан

Канализационные системы предусматривают вывод стояков на крышу, в трубе возникает тяга, стоит заметить, что при сильном ветре, она увеличивается. Благодаря этой тяге, все неприятные запахи, по трубе уходят в атмосферу.

Когда происходит единовременный сброс воды (слив ванной, смыв унитаза) поток стоков совсем или частично перекрывает все отводы. У воздуха остается один путь вниз по стояку. В итоге создается давление. Воздух ищет выход, и может частично покинуть трубу, пройдя маленький зазор в сифоне или гидрозатворе.

Давайте представим, что случится, если поставить заглушку на стояке, что на крыше:

• Вверху будет разрежение
• Что бы его возместить стояк начнет засасывать воздух через сантехнику с гидрозатворами
• Сифоны сорвет, вода частично стечет из гидрозатвора в канализационный стояк
• Тяга возникшая в стояке, будет перемещать испарения вместе с запахом в санузлы верхних этажей.

Что получится:

• Когда произойдет сброс стоков, воздух станет поступать в стояк из атмосферы или верхней квартиры при помощи воздухозаборной решетки клапана.
• Работоспособность гидрозатворов не пострадает.
• Когда уровень давления в трубе в избытке, клапан плотно закрыт и не дает воздуху пройти, тем самым, исключая попадание неприятного канализационного запаха в квартиру или дом.
• При возникновении разрежения, затвор клапана откроется для поступления воздуха в стояк.

Ограничения по установке вакуумного клапана для канализации

1. Изделие исправно функционирует только при плюсовых температурах, понижение температуры недопустимо, следовательно, устанавливается воздушный клапан в теплом отапливаемом помещении.

2. Клапан необходимо периодически очищать. При скоплении пыли на седле, нарушается герметичность, что приведет к появлению сточного запаха.

Производители и цены

• Россия – до 200 руб.
• Польша – до 1000руб.
• Германия Остендорф — до 2000 руб.

Просмотрев большую часть производителей, можно заметить, что ни один из них, не приводит доводов в характеристике изделия, оправдывающую разницу в цене.

Присутствует одно отличие, которое никак не влияет на функциональность изделия – это материал изготовления. Фирма Остендорф производит клапаны из полипропилена, а Россия и Польша из поливинилхлорида.

По качеству исполнения отличий нет. Разве что на отечественном изделии могут быть заусенцы, которые легко удалить самостоятельно ножом. Объективное мнение разница в цене ни чем не оправдана.

Нюансы выбора обратного клапана

Перед покупкой запорного устройства для личного использования следует тщательно проанализировать особенности своей системы канализации. Исходя из ее специфики и предстоит выбирать.

При подборе оптимального варианта следует обратить внимание на такие характеристики:

• диаметр раструбов;
• материал;
• размер приспособления;
• сложность установки;
• качество и гарантия;
• цена.

Причем цена явно на последнем месте – надежность и функциональность клапана от нее не зависят. Здесь следует ориентироваться на свои финансовые возможности. К примеру, нет смысла покупать навороченную модель запорного устройства с электродвигателем более чем за 120 тысяч на скромную дачу с дешевыми канализационными трубами из пластика.

Для обустройства канализационных систем выпускают модели обратных клапанов с горизонтальным и вертикальным способом установки. Горизонтальные монтируют на магистральные линии, вертикальные на стояки

Самый важный параметр – диаметр раструбов. Именно он является ключевой характеристикой и должен совпадать с диаметром канализационной трубы, в которую предстоит монтировать обратный клапан.

Брать меньший или больший размер сечения устройства и покупать специальные переходники будет неправильным решением. Это нарушит отлаженный механизм функционирования системы и может нарушить пропускную способность установленных труб.

Материал, из которого изготавливают обратные клапаны, такой же, как и материал канализационных труб:

• пластик;
• сталь, в том числе нержавейка;
• чугун;
• бронза;
• прочие материалы, реже встречаемые.

Модели запорных устройств, изготовленные из металла, правильно устанавливать в такой же трубопровод, выполненный из аналогичного материала

Что касается размера, то запорное устройство следует выбирать, исходя из наличия места под его установку. Не нужно забывать, что бывают клапаны для вертикального и для горизонтального монтажа.

Чаще всего выбирают второй вариант. Но при отсутствии достаточного количества свободного места в ванной, на кухне, за унитазом или в подсобном помещении, берут вертикальный вариант.

Если совсем мало места, то разумным решением будет использовать межфланцевые модели обратных клапанов, для установки которых потребуются лишь уплотнители

От простоты установки зависит стоимость монтажных работ, если планируется приглашение сантехника. Если же это простенькая пластиковая модель, то поставить ее будет под силу домашнему мастеру, имеющему минимальный набор инструментов.

Также перед покупкой не лишним будет посмотреть понравившуюся модель и проверить ее, чтобы ничего не болталось и не скрипело под пальцами

Надо обратить внимание, чтобы сверху была стрелка, нанесенная производителем

На каждом качественном изделии обязательно указывают направление движения канализационных стоков, что исключает ошибки при монтаже.

У продавца нужно попросить гарантию от производителя на этот товар. Качественное изделие, произведенное на заводе, всегда имеет гарантийные документы и рекомендации по установке.

В частных домах и на дачах запорный клапан еще и функцию защиты от грызунов может выполнять

Устройство клапана и его монтаж

Принцип работы вакуумного канализационного клапана довольно простой. Когда стоки движутся по стояку, создавая тем самым разряжение, запорный элемент клапана открывается, в результате чего происходит подсос воздуха. Когда давление в системе выравнивается, пружина возвращает клапан на свое место, в результате чего дальнейшее движение газов становится невозможным, соответственно, неприятные запахи не проникают в помещение.

Принцип действия устройства

Стандартный вакуумный канализационный клапан имеет пластмассовый корпус. Основным элементом конструкции является шток, который поднимает боковое выпускное отверстие. При понижении давления в системе, шток опускается, в результате чего отверстие перекрывается.

Чтобы шток не поднимался выше, чем нужно, над ним располагается резиновая прокладка. Надо сказать, что существуют конструкции, в которых вместо штока используется резиновая мембрана. Их недостатком является быстрый износ мембраны, в результате чего ее необходимо регулярно менять.

На фото – типовой 50-ти миллиметровый клапан

Следует отметить, что существует два вида вакуумных клапанов:

Предназначение	Диаметр аэратора
Для раковин	50 мм
Для общего стояка	110 мм

Внешний вид устройств может варьироваться, кроме того могут иметься незначительные технические различия, однако, принцип работы и диаметр канализационных аэраторов остается одинаковым.

Типовой клапан диаметром 110 миллиметров

Особенности монтажа

Теперь рассмотрим, как правильно установить вакуумный клапан на канализацию. Для выполнения данной операции не обязательно приглашать специалиста, так как справиться с ней сможет каждый домашний мастер. Однако, необходимо предварительно ознакомиться с рядом нюансов этой операции.

Нередко вакуумный клапан канализации вызывает у потребителей непонимание. В результате многие домашние мастера демонтируют верхнюю часть стояков, которая возвышается над крышей, и вместо них устанавливают данное устройство. Делать этого не стоит, так как клапан в полной мере не заменяет вентиляцию канализации, если только она не забита посторонними предметами и мусором.

Установленный клапан

Кроме того, при монтаже устройства, следует соблюдать следующие правила:

• Клапан можно установить только в помещениях, где температура воздуха не опускается ниже нуля градусов по Цельсию. Дело в том, что на морозе узел не будет функционировать. Поэтому его обычно устанавливают в туалетах или отапливаемых чердаках.
• Если в полу имеется сливной трап, то клапан должен располагаться на 30-35 см выше уровня пола.
• Если сливной трап отсутствует, аэратор должен располагаться на 10 см ниже самого высокого канализационного отвода.
• В случае монтажа клапана в коробе или нише, необходимо обеспечить к небу свободное поступление воздуха. В противном случае устройство не будет работать как положено.

Что касается самого монтажа, то инструкция предельно простая – изделие вставляется в свободный конец канализационной трубы либо в специальный раструб. Конечно, соединение должно быть плотным, поэтому следует использовать резиновые манжеты.

Клапан с манжетой для установки в трубу

Конечно, решение о монтаже устройства должен принимать специалист, который имеет представление об особенностях работы канализационной системы на объекте. Однако, в любом случае его установка лишней не будет и работе системы не навредит.

Какой клапан приобрести?

Вопрос непростой в том плане, что каких-то явных «фаворитов» или «раскрученных» моделей нет. Но вместе с этим – налицо весьма серьезный разброс цен. И плюс ко всему – нет каких-то четких критериев выбора, кроме, пожалуй, диаметра трубы, на которую монтируется клапан, габаритов, если место для его установки ограничено, и наиболее удобного способа соединения с трубой.

В одной точке сходятся сливные трубы от душевой кабинки и умывальника. Чтобы обезопасить этот узел от срыва сифона, решено установить аэратор на трубу 50 мм

Вот в таком случае, конечно, и габариты прибора имеют важное значение

Конечно, следует полагать, что более известные производители сантехнических изделий и клапан предложат максимально долговечный и надежный. Но можно встретить массу примеров, когда самые незамысловатые и недорогие аэраторы отечественного производства служат десятками лет и продолжают служить.

Поэтому – просто краткий обзор предлагаемых в продаже моделей и цен на них, но без каких-то рекомендаций в пользу того или иного изделия.

Иллюстрация	Краткое описание	Примерная стоимость, руб.
	«MkAlpine HC 50-50» — изделия компании с Британских Остовов». Полипропилен. Модель для трубы ø50 мм. Одевается в стандартный раструб. Пропускная способность – 3 л/с.	850 руб.
	Модель «MkAlpine» на трубу DN110 мм. Полипропилен.	2500 руб
	«HL900NECO» австрийский компании «HUTTERER & LECHNER GmbH». Выпускается в трех исполнениях – для труб DN50, DN70 и DN110 мм. Полипропилен. Сетка на боковой поверхности корпуса. Пропускная способность клапана DN110 – 37 л/c. Термоизолированные стенки корпуса.	Для модели DN110 – 2800 руб.
	Клапан воздушный «Wavin Optima Mini vent» известнейшей голландской компании. Компактные модели для установки на канализационных трубах диаметром 30, 40 и 50 мм. Поливинилхлорид. Пропускная способность – 7,5 л/с. Установка – в стандартный раструб.	3600 руб.
	Изделие финской компании «UPONOR» — вакуумный клапан HTL. Изготавливается для 110 мм, комплектуется переходниками на 50 и 70 мм. Полипропилен.	4700 руб.
	Клапан германского бренда «Ostendorf» российского производства. Диаметр – 110 мм. Полипропилен.	1900 руб.
	Вакуумный клапан российского производства фирмы «Ростурпласт». Диаметр – 110 мм.	190 руб.
	Клапан российского производства фирмы «Политрон». Полипропилен. Диаметр – 110 мм.	240 руб.

Наверное, этого уже достаточно, чтобы понять, насколько «пляшут» цены на подобные изделия. Причем, при примерно равных характеристиках, материале изготовления и т.п. Так что автор этой статьи никак не берет на себя ответственность рекомендовать те или иные модели – все слишком уж неочевидно.

Могут, правда, задать вопрос – а почему на некоторых аэраторах DN110 одна общая головка, а на других две маленьких?

Никакого особого секрета здесь нет. Просто производитель выпускает модели для труб и 50 мм, и 110 мм. И ему технологически проще объединить две меньшие клапанные головки в одном корпусе, чтобы получить аэратор для большего диаметра. А на работе самого прибора это особо не сказывается. Разве что ухаживать приходится за двумя мембранами. Но зато при выходе из строя одной – она и дешевле обойдётся при замене, чем одна большая.
