Установка одноклавишного выключателя

Рекомендации по установке

Перед началом электромонтажных работ необходимо обесточить нужный участок. Как правило, для этого используются пакетные автоматы, установленные в электрощите. Убедиться в отключении можно с помощью специального индикаторного щупа или мультиметра, работающего как вольтметр переменного тока.

Места установки каждого переключателя нужно определить и подготовить заранее. В случае необходимости проводится демонтаж старых устройств. В случае внутреннего монтажа, установочные коробки должны быть прочно закреплены внутри стены. Каждый провод, подведенный к месту установки, заранее определяется по своему назначению. Обязательно проводится выделение нулевого и фазного провода и специально отведенных проводов, питающих приборы освещения.

Перед установкой проводится неполная разборка переключателей. Производится снятие передних панелей и клавиш. После этого, определяется назначение каждой клеммы. Схема подключения может быть обозначена на корпусе или в прилагаемой инструкции.

До того, как подключить переключатель света в квартире, нужно составить схему коммутации электрической энергии. Она составляется исходя из применяемых устройств, позволяя сделать управление освещением наиболее оптимальным.

Схема проходного переключателя

Схема подключения переключателей освещения

Схема соединения источника тока, лампочки и 2-х переключателей

Как поменять выключатель света в квартире пошагово своими руками: с одной клавишей или двумя кнопками, схемы и инструменты для замены самостоятельно

Как подключить проходной выключатель

Как подключить тройной выключатель

Монтаж аппарата наружного типа

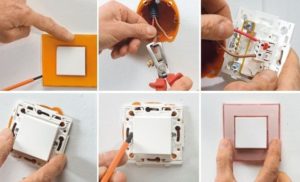

Установить выключатель на стену можно своими руками. Для открытого (накладного) прибора используется наружная проводка. Кабели обязательно прячутся в специальные защитные короба декоративного типа или изолируются с помощью гибких кожухов из гофрированного пластика. Поэтапный процесс установки накладного прибора:

1. Перед работой обесточивается питающий провод.
2. Выключатель разбирается, для этого клавиша вытягивается за края по направлению к себе.
3. С прибора снимается защитная крышка, чтобы освободить внутренний механизм устройства. Затем отжимаются фиксаторы, поддерживающие лицевую панель.
4. Корпус выключателя прикладывают к стене по уровню и размечают место установки (обозначают точки крепления).
5. Механизм извлекают из корпуса.
6. Наружный кожух фиксируют на стене выбранными метизами.
7. В выключатель заводят кабели и подключают их в соответствии со схемой проходного выключателя, при этом провода в корпус заводятся вместе с гофрированным кожухом.
8. Прокладывается провод, который подает напряжение к светильнику.
9. Собирают выключатель, устанавливают лицевую крышку и ставят нажимную клавишу на место.

Варианты подключения

Перед тем, как правильно подключить выключатель света, необходимо закрепить подрозетник на стене. Он представляет собой чашу либо площадку, на которой монтируется итоговая схема, а также клавиши и декоративная крышка. Кабель подводится обычно через углубление в стене, в некоторых случаях используется настенное расположение кабеля, но оно не так безопасно.

Этап монтажа подрозетника обычно не вызывает проблем даже у начинающих мастеров, так как основная задача – правильно развести проводку и подсоединить прибор через кабели к осветительным приборам и электрощиту. На этом же этапе необходимо установить распределительную коробку для соединения кабелей. Как правило, она размещается точно над подрозетником под потолком.

Одноклавишный прибор

Подключение выключателя света с одной клавишей является наиболее простым делом, поэтому следует начать руководство с рассмотрения именно этого случая. Ниже вы сможете ознакомиться со схемой, которая является стандартной при подключении одноклавишного устройства для управления светом.

Для того, чтобы правильно подключить устройство к электрической сети и обеспечить его стабильную и безопасную работу, следуйте приведенной ниже инструкции:

1. Подведите к распаечной коробке три двойных (ноль и фаза) кабеля, один из которых идет от электрического щитка, второй от прибора управления светом, третий от патрона.
2. Подключите осветительный патрон следующим образом – ноль от патрона соедините с нулем электрощита. Фазовый провод лампы (обычно белый или коричневый) подключите к нулю выключателя. Старайтесь фазу подключать к центральному контакту патрона лампы – это более безопасный вариант монтажа.
3. Фазу переключателя соедините с фазой электрического щитка.
4. Все сформированные соединения тщательно заизолируйте ПВХ-лентой.
5. Установите клавиши и панель на платформу, как и крышку распределительной коробки.

В результате вы получите электрическую цепь, фаза в которой разъединяется посредством нажатия клавиши.

Двухклавишный прибор

Перед тем, как подключить двухклавишный выключатель света, необходимо внимательно ознакомиться со схемой соединения, так как малейшие ошибки могут привести к проблемам. Как вы можете увидеть ниже, порядок подключения мало чем отличается от приведенного выше:

Подключение выключателя света с двумя клавишами осуществляется следующим образом:

1. Подключите ноль электрощита напрямую к нулевым проводам патронов для установки ламп. Старайтесь подключить ноль к боковым контактам, а фазу – к центру. При этом ноль от щита соединяется с нулем одного из патронов, и далее к соединению подключается ноль от второй лампочки (получается скрутка из трех проводов).
2. Фазу электрощита подключите к общему контакту выключателя.
3. Далее осуществляется подключение двухклавишного выключателя – на две лампочки выводятся фазовые провода, которые коммутируются с фазовыми проводами патронов.
4. В последнюю очередь соединения изолируются, коробка и выключатель приводятся в надлежащий вид. Можно включать электричество и тестировать результат своей работы.

Как видите, разобраться в электрике можно и самостоятельно. Главное соблюдать безопасность.

Проходной прибор на 2 точки

Проходной выключатель, схема подключения на 2 точки которого представлена ниже, является особым случаем. Так, устройство на 2 точки позволяет управлять одним и тем же светильником из различных комнат, что несет в себе удобство использования и некоторые особенности монтажа.

Подключить проходное устройство не так уж и сложно. Отличие заключается в количестве контактов – у проходного механизма их три. Это диктует необходимость прокладывать кабель с тремя жилами от выключателей к распределительной коробке. Как обычно, ноль патрона лампы соединяется с нулем щитка, а вот дальше процесс соединения несколько различается.

Фаза щитка подключается к общему входу первого проходного прибора, после чего два провода от других контактов первого механизма соединяются с аналогичными проводами второго проходного устройства. Общий вход второго выключателя сопрягается с фазой осветительного прибора. На этом подключение может считаться завершенным.

Проходной прибор на 2 клавиши

Еще более сложный вариант – двухкнопочный проходной выключатель, схема подключения на 2 клавиши которого размещена ниже. Уделите немного времени, чтобы с ней разобраться.

Как видите, осветительные приборы подключаются к электрощиту по стандартной схеме, рассмотренной ранее, а фазовые провода подключаются к аналогичным у второго проходного устройства. При этом проходные устройства объединяются друг с другом посредством соединения контактов проводами через распаечную коробку.

Подключение

Перед началом установки необходимо зачистить концы проводов. Это позволит обеспечить хороший контакт с клеммами. Также рекомендуется внимательно изучить фото и проверить, правильно ли составлена схема, по которой будет осуществляться монтаж. К стандартному двухклавишному прибору подводится три провода. Проводка должна быть подготовлена заранее.

В начале потребуется найти вход для фазного кабеля. Выключатель, с которого был снят пластмассовый кожух, чаще всего имеет соответствующие обозначения, позволяющие определить направление фазного провода. Установить двухклавишный выключатель света в комнате можно за считанные минуты (даже если модель идет вместе с розеткой).

Важно! Если вы решили провести монтаж выключателей для подключения света в ванной, то тогда очень важно определить их правильное расположения. В этом случае прибор не должен располагаться внутри помещения, так как повышенная влажность приведет к негативным последствиям

После нахождения фазы можно приступить к ее подключению. Она должна соединяться со входом выключателя. Как правило, входом является первый провод, который подводится к устройству. Два оставшихся кабеля стыкуются с клеммами, которые соответствуют выходам.

Следующий этап – обеспечение безопасности соединений. Для этого места стыков изолируются с помощью специальной ПВХ-ленты, после чего конструкция вставляется в нишу. При этом рекомендуется использовать специальный пластиковый подразетник. В конце производится сборка фурнитуры выключателя и его проверка на работоспособность.

Таким образом, установить двухклавишный выключатель света можно самостоятельно, но для этого стоит четко соблюсти установочную инструкцию, которая отличается для моделей с подсветкой

Очень важно правильно провести подготовку, ведь от этого зависит качество работы

Сенсорные модели выключателей

Помимо клавишных и рычажных модификаций на рынке встречаются модели сенсорного исполнения. По сути, функции приборов однообразные, но принцип действия, а также конструкция несколько отличаются.

Современная модификация – сенсорная модель, которая отличается более удобным принципом действия. К тому же этот вид бытовых коммуникаторов имеет увеличенный срок службы, благодаря отсутствию механики в составе конструкции

Есть два вида переключателей сенсорного исполнения:

1. Сенсорные прямого действия.
2. Сенсорные с диммерами.

Первые работают на прямой чёткий контакт через кратковременное прикосновение подушечкой пальца к стеклянной панели прибора. То есть в этом варианте действует только функция включения/отключения. Второй конструктивный вариант (диммерный) обеспечивает включение и отключение с плавной регуляцией яркости ламп.

Для работы с этими приборами требуется такое же прикосновение пальцем с последующим удержанием подушечки пальца на стекле до момента достижения требуемой яркости свечения лампы.

Вид сенсорного прибора сзади, где расположены клеммы для подключения: COM – синхронизирующий коннектор для работы в паре с другими приборами; L – контакт под сетевую фазу; L1 – первый выходной канал; L2 – второй выходной канал

Схематика сенсорных устройств отличается от приборов иного исполнения тем, что содержит одну общую (фазную) клемму (L), две перекидных (L1, L2) и одну клемму «COM».

Контакт «COM» используется для связи между выключателями при построении сложных схем. Например, с управлением из трёх и более точек несколькими зонами освещения. При этом на одну световую зону допускается нагрузочная мощность не более 1 кВт.

Классический вариант схемной разводки с одним сенсорным устройством: N – электрический нуль; L – электрическая фаза; Л1 – нагрузка первого канала; Л2 – нагрузка второго канала

Простая организация системы управления с одним сенсорным прибором выполняется так:

1. Фазная линия соединяется с клеммой «L».
2. Линия «L1» образует одну зону освещения.
3. Линия «L2» образует вторую зону освещения.

Если же применяется группа устройств, фазные контакты приборов (L) соединяются в параллель, плюс между собой соединяются клеммы «COM». Все остальные клеммы расключаются стандартно в зависимости от числа коммутируемых зон света.

Чтобы сенсорные устройства корректно функционировали, необходимо их запрограммировать. По сути, речь идёт о синхронизации всех выключателей группы. Программирование выполняется последовательностью:

1. Касание сенсора в течение 5 сек. до звукового сигнала (или мигания светодиода).
2. После звукового сигнала снять касание и перейти к следующему прибору.
3. Касание сенсора второго прибора.
4. Если светодиод на фронтальной панели отозвался короткими вспышками, успешно.
5. Отмена синхронизации – касание сенсора в течение 10 сек.

Для сенсорных конструкций есть некоторые ограничения по монтажу.

К примеру, максимально допустимое расстояние от выключателя до выключателя должно составлять не меньше 30 м.

Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о сенсорных выключателях света, их разновидностях и маркировке.

Какие есть виды выключателей?

Современные устройства выключателей света делятся на таймеры, клавишные и дистанционные приборы, диммеры. Эти элементы электрической цепи имеют разную конструкцию, возможность отключения или включения лампочки, они различаются по степени защищенности от влаги и пыли.

Диммеры

Этот вид коммутации подачи электроэнергии на осветительный прибор позволяет плавно контролировать свечение светильника, а не просто перевести устройство в разные режимы нажатием клавиши «вкл» или «выкл». Это достигается при помощи кнопочного решения или реализацией в устройстве роликовой ручки. Первые аналоги таких коммутационных устройств могли работать исключительно с лампами, имеющими нить накаливания, теперь, с введением новых элементов в прибор, это ограничение снято.

Таймер

Это сложные в конструкционном решении приборы включения освещения, их редко применяют в бытовых целях, но в решении новых задач в рамках концепции «умного дома» такие устройства необходимы. При помощи этих устройств есть возможность программировать по времени свечение лампочек во всем доме, это позволяет имитировать присутствие людей в доме, даже когда в нем никого нет.

Дистанционные выключатели

Выключатели, которые работают при помощи пульта управления, называются дистанционными. Дистанционное управление стало возможным благодаря применению в их конструкции новых технологий. Этот вид коммутационных устройств создан для удобства жителей квартиры или дома, они работают от любого имеющегося в помещении пульта (пульт телевизора или аудиоцентра). Их специалисты рекомендуют устанавливать в квартирах, где проживают люди с ограниченными возможностями.

Клавишные коммутационные устройства

Популярные в быту и не нуждающиеся в представлении выключатели, которые бывают разными по количеству клавиш, каждая из которых включает свою группу осветительных приборов. По конструкции они могут подразделяться на устройства, предназначенные для скрытого монтажа и для наружной установки. Широкое применение они получили благодаря простоте устройства и легкости подключения проводов.

Установка внешнего выключателя

Установка выключателя для открытой проводки, осуществляется намного проще, по причине отсутствия штробных работ. Для того чтобы подвести электрический кабель для открытого устройства, используется гофрированная пластмассовая трубка, которая закрепляется на стене или потолке, с помощью специальных клипс. Открытая проводка может быть помещена в прямоугольный канал, который должен быть изготовлен из негорючих материалов. Установка выключателя открытого типа осуществляется в такой последовательности:

1. Перед тем как приступить к установке выключателя, определяется фазовая жила, которая подводится к месту монтажа электротехнического элемента.
2. Полностью обесточивается электропроводка в доме.
3. На поверхность стены устанавливается прокладка из негорючего материала. Если стена бетонная, и на стене нет обоев, то можно обойтись без прокладки. В этом случае, устройство открытого типа устанавливается непосредственно на поверхность стены.
4. С выключателя снимается пластмассовая клавиша.
5. К внутренней части, подсоединяется фазный провод и выход к осветительному прибору.
6. Серединная часть фиксируется на прокладке или на бетонной стене с помощью шурупов. Установка выключателя на подрозетник, осуществляется с помощью шурупов, если внутренняя часть монтируется непосредственно на поверхность стены, то не обойтись без применения дюбелей.
7. Устанавливается клавиша выключателя.

Затем, необходимо включить электричество и проверить выключатель, установка которого была успешно завершена.

Установка выключателя открытой проводки своими руками видео обязательно посмотрите:

Как установить выключатель света

Установка выключателя не должна вызывать больших затруднений у специалиста. Самым простым является подключение одноклавишного выключателя.

Для этого необходимо произвести монтаж проводов согласно проекту. Схема подключения одноклавишного выключателя представляет собой светильник, электровыключатель, распределительную коробку, провода и источник энергии.

В нашем случае это электрическая сеть напряжением 220 вольт. В правильно собранной схеме на коммутационное устройство подается фаза. Что обусловлено условиями техники безопасности. На лампочку приходит нулевой провод.

Лампа может представлять люстру, состоящую из нескольких лампочек, соединенных параллельно. Все провода приходят в распределительную коробку, где соединяются согласно схеме подключения.

Для исключения короткого замыкания необходимо соблюдать правило цветового соединения проводов.

С чего начать работу?

Несмотря на то, что процесс замены выключателя не очень сложен в своем исполнении, ошибки, неправильное подключение проводов в данном процессе могут привести к очень неприятным последствиям, таким как короткое замыкание, перегорание проводки, выход из строя осветительных приборов и самое страшное, может ударить током.

Чтобы выбрать новый выключатель необходимо, в первую очередь, определить какой выключатель нужен по виду крепления

Здесь достаточно знать внешняя у Вас проводка или внутренняя.
Потом следует определиться с тем, что вы хотите получить от выключателя, выбрать необходимый функционал.
Необходимо выбрать принцип замыкания цепи в выключателе, будет это дорогой и модный сенсорный выключатель или обычный клавишный, с возможностью регулировать интенсивность освещенности или без такой функции, с функцией подсветки самого светильника или без нее.
Функцию подсветки стоит выбирать очень осторожно, так как при использовании диодных лампочек с этим выключателем лампочки тускло светятся в темноте.
Также необходимо определиться со способом крепления проводов, винтовой или быстрозажимной
Если у Вас алюминиевая проводка, то без вариантов, только винтовые, а вот если у Вас медная проводка, то можете попробовать современные быстрозажимные клеммы.
Также в определенных случаях необходимо обратить внимание на максимальную нагрузку выключателя и материал из которого изготовлено его основание. По максимальной нагрузке обычно бывают выключатели 10 А и 16А
Выключатель на 10 А выдерживает максимально 2,5 кВт, то есть 25 лампочек по 100 Вт

Для изготовления основания выключателя обычно используют пластмассу или керамику. Пластмасса выдерживает 16А, а керамика выдерживает 32А.
Если вы выбираете выключатель для небольшой комнаты со стандартным освещением, то эти показатели не столь важны, но если у вас комната более 100 кв. метров с мощным освещением, стоит рассчитать нагрузку и взять выключатель с основанием из керамики.

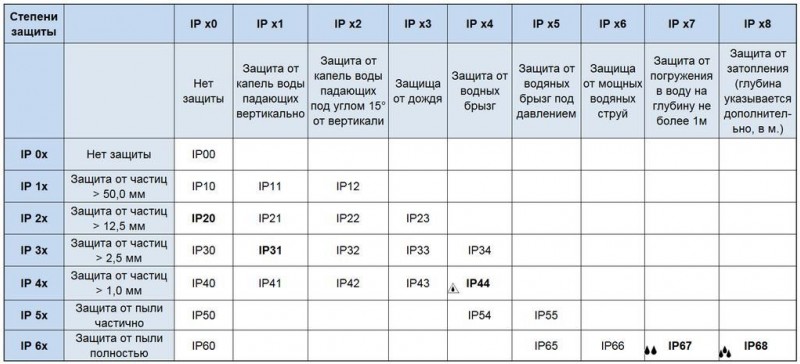

И последний показатель: влагозащита. Этот показатель маркируется буквами IP и цифрами, соответствующими степени влагозащиты. Так, для обычной комнаты подойдет выключатель с IP20, для ванной комнаты с IP44, а для улицы лучше взять выключатель с IP55.

Для замены выключателя понадобятся такие инструменты:

• Индикатор напряжения. Нужен для безопасного проведения работ. Перед началом проведения работ необходимо индикатором проверить отсутствие тока в проводах и обезопасить себя от удара током или случайного замыкания.
• Набор отверток. Отвертки необходимы для демонтажа старого выключателя и последующего монтажа нового выключателя.
• Пассатижи. Они пригодятся на случай, если провод сломается в момент демонтажа старого выключателя и его необходимо будет зачистить.
• Изолента. Может пригодиться, если изоляция провода перетерта. Не обязательно наличие изоленты при замене выключателя, но лучше держать ее под рукой на всякий случай.
• Фонарь. Понадобится в том случае, если на выключатель падает недостаточное количество солнечного света.

Основные правила монтажа выключателей освещения

Чтобы электрический элемент арматуры работал безотказно долгое время, необходимо придерживаться основных правил установки таких изделий, а также эксплуатировать элементы электрического монтажа, при нагрузках, которые не превышают максимального значения. В современных жилищах элементы электротехнической арматуры устанавливают на высоте не более 1 метра от уровня пола. Такая установка позволяет безопасно эксплуатировать элемент электротехнической арматуры, при этом максимально сохраняется эстетичный вид комнаты, благодаря нижнему расположению выключателя.

Кроме правильно подобранного места, где производится монтаж, выключатель необходимо правильно подобрать по максимальной нагрузке, с которой данное устройство будет работать. Электрическое освещение не потребляет большого тока, поэтому для домашнего пользования достаточно поставить элемент с максимально возможной нагрузкой 10 А.

Если установка выключателя будет осуществляться в помещении с повышенной влажностью, то следует установить устройство с защитой не ниже IP44. При организации уличного освещения, рекомендуется использовать устройства с защитой не менее IP55.

Проводка, которая подключается к таким выключателям, также должна быть размещена в герметичных гофрированных трубах. Для большей электрической безопасности можно использовать выключатели для 12 вольтового освещения, предварительно понизив электрическое напряжение, с помощью трансформатора.

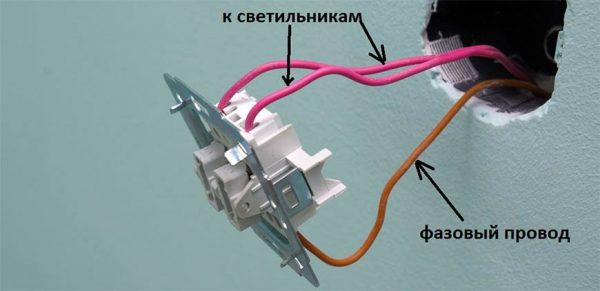

Подключение двойного выключателя

Принцип подключения одинарного выключателя и двойного остается прежним с той лишь разницей, что теперь у нас будет один вход и два выхода.

Схемы подключения к разным выключателям могут быть разные из-за того, что входной контакт может располагаться по-разному (слева, справа, вверху или внизу).

Для определения входа в выключателе можно воспользоваться мультиметром.

1. Сначала поставим на мультиметре режим прозвона посредством замыкания щупов прибора. После чего, услышав звуковой сигнал, определяем вход выключателя.

Не забывайте! При любых работах с электропроводкой обязательно ее полностью отключаем от электропитания.

2. Устанавливаем кнопки на нашем выключателе в положение «вкл.».

3. Один щуп мультиметра прикладываем к предполагаемому входу, а другой – к предполагаемому выходу. Если Вы услышали звуковой сигнал, то это значит, что Вы все делаете правильно, а если нет, то продолжаем «гадать», где вход, а где выход.

4. Когда Вы найдете вход и два выхода, то лучше себя перепроверить. Для этого при воткнутых щупах мультиметра включите выключатель клавишами. Если вход и выходы были найдены правильно, то сигнал прибора будет прерываться, а, следовательно, также будет включаться и выключаться лампа.

Совет! Конечно же, не у каждого имеется в хозяйстве такой прибор как мультиметр

В этом случае можем посоветовать обратить внимание на пометки с тыльной стороны выключателя

Такими пометками, как правило, обозначают:

• L3 (вход)
• L1 (выход)
• L2 (выход).

В крайнем случае, можно при покупке выключателя проконсультироваться у продавца по этому вопросу.

5. Вот и все. Устанавливаем выключатель в подрозетник. Закрепляем. Устанавливаем декоративную крышку.

Возобновляем электропитание и проверяем проделанную работу.

Что нужно знать при замене выключателя?

Выполняя замену выключателя своими руками, нужно знать, что:

1. Напряжение в электрической сети представляет опасность для человека, поэтому прикасаться к оголенным необесточенным проводам голыми руками нельзя.
2. Прежде чем приступать к работе, необходимо изучить инструкцию по каждой конкретной модели.
3. Тем, кто впервые самостоятельно выполняет замену электроприборов, лучше сделать фотографии ключевых моментов. Даже небольшое отклонение от алгоритма может привести к неприятным результатам, таким как повреждение приборов освещения или проводки вследствие короткого замыкания.

Устройство розетки

Для монтажа на бетон — коронка по бетону диаметром мм и высотой 45 мм. Последний вариант более надёжен.
Монтажный нож. Если у нас двух- или трехполюсный выключатель, то производим те же операции для других светильников.
Щипцы необходимо регулировать под провод, что замедляет работу, но для новичка именно они предпочтительнее: Диаметр токоведущей жилы и толщина изоляции проводов даже ведущих производителей несколько различаются: теперешние профи клещами работают фактически как бокорезами, не докусывая для гарантии. Съемники изоляции и изолирующие колпачки Съемников изоляции, ручных и автоматических, существует много видов. Чтоб подсоединить обычный или двухклавишный выключатель, нужно собрать коробку.
По скрутке еще раз проходят пассатижами со скольжением при легком нажиме. Расстояние от края двери до выключателя должно составлять не менее 10 см. Например, фирма ANAM — специализированные подрезетники. Подгибаются провода, подрозетник ставится в рабочее место и крепится лапками или винтами зависит от модели.
Установка в гипсокартон Установка розетки в гипсокартон производится с помощью специальных подрозетников для гипсокартона со скользящими слева на рис. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению. Вывод Итак, мы рассмотрели все возможные схемы подключения выключателей и розеток. Стягивают обойму с подрозетником в пакет; упоры подрозетника при этом не нужны.

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель. Далее производится лужение соединений припоем, как в случае с выключателем, и изоляция лентой ПВХ. Эти стандарты предполагают соблюдение основных нормативов при выборе, монтаже и эксплуатации приборов. Щипцы необходимо регулировать под провод, что замедляет работу, но для новичка именно они предпочтительнее: Диаметр токоведущей жилы и толщина изоляции проводов даже ведущих производителей несколько различаются: теперешние профи клещами работают фактически как бокорезами, не докусывая для гарантии.

Некоторые советы Важные нюансы При монтаже розеток и выключателей следует придерживаться некоторых правил по установке. Проводка протягивается под панелями в толще перегородки. С плотным бетоном придётся повозиться, предварительно пройдясь обычно сверлом по всей окружности.

Делать нужно именно в такой последовательности. Розетка прикрепляется в месте, где выходит силовой кабель. Прежде всего, это количество розеток и выключателей, и место их расположения.
Установка и подключение розеток своими руками

Как заменить старый выключатель на новый — инструкция

Чаще всего встречаются ситуации, когда необходима замена выключателя, отжившего свой срок, на приобретённый в магазине прибор. К тому же большинство поломок приводит к описываемому процессу. А начинается он с демонтажа старого прибора.

Как снять выключатель

Поначалу нужно вооружиться отвёрткой.

Если нет такого пробника, сгодится и обычная отвёртка со сменным жалом, такая, у которой железный наконечник вытаскивается из ручки и переставляется наоборот.

В середине металлического стержня шлицы для фиксирования в ручке

Просто у разных выключателей бывают различные болтики — как под крестовую отвёртку, так и под шлицевую. И поскольку головки таких винтов поначалу скрыты, наперёд неизвестно, какого типа паз.

1. Предположим, перед нами старинный прибор советского типа. Первоначально откручиваем болтик, с помощью которого лицевая панель такого выключателя крепится к его основе.

2. Далее снимаем эту крышку. Нам открываются все внутренности: одна, две или три клавиши, а также сам механизм. Но это касается старых, советских приборов. У современных приборов необходимо сначала «отжать» клавиши плоской отвёрткой и снять их.

   А потом также аккуратно нужно демонтировать лицевую панель, помогая сбоку отвёрткой.

3. Наконец, необходимо достать внутренность прибора из гнезда. У всех типов выключателей этот этап проходит одинаково. По бокам имеются два болтика, они притягивают усики, прижимающие устройство к стенкам гнезда. Эти-то винты и нужно ослабить.

4. Вытаскиваем внутренность наружу, но без усилия, не дёргая. Теперь нам видны электрические провода, которые подведены к нашему аппарату.

5. Во многих выключателях концы проводки подсоединены к самому устройству посредством винтовых контактов. Ослабляем эти узлы с помощью отвёртки и аккуратно вытаскиваем провода.

Внимание! Перед тем как производить манипуляции непосредственно с проводами, необходимо отключить автомат, питающий данную электрическую сеть, во избежание удара током! Обычно автомат находится в щитке на площадке подъезда, часто он предназначен именно для освещения и находится среди других аналогичных. Хотя в «хрущёвках» он, как правило, один на всю квартиру — и на свет, и на розетки

Установка нового прибора

Для данной операции нужно также приготовить отвёртку со сменным жалом или пробник.

1. Предварительно отключаем автомат в щитке.
2. Подготавливаем новый выключатель. Для этого отщёлкиваем отвёрткой клавиши и достаём их. Затем откручиваем винтик (если он есть) и снимаем лицевую панель.
3. Перед нами внутренность нашего вновь приобретённого прибора. Вставляем в неё освобождённые зачищенные концы проводов и затягиваем контакты с помощью отвёртки.
4. Утапливаем механизм в старом стакане, выравниваем по уровню или горизонтально приложенной бутылке с водой.
5. Затем вкручиваем до упора болты, которые прижимают крепёжные усики к стенкам гнезда.
6. Устанавливаем лицевую панель, при необходимости затягиваем винтик крепления.
7. Аккуратно вставляем клавиши.

Начинаем с отключения автомата

Выключателем можно пользоваться.

Описанные работы по монтажу нового аппарата необходимо производить всегда при отключённом электропитании.

Принцип действия

Принцип работы двухклавишного устройства в первую очередь зависит от типа осветительного прибора, работу которого оно регулирует. Например, имея две кнопки, можно подключить только одну из них. Такой вариант подключения используется в том случае, когда нет необходимости в задействовании обеих групп светильников или, если нужно подвести ток к одной единственной лампочке.

Подключение второй клавиши активирует другую группу осветительных ламп на люстре. Если вы хотите, чтобы комната была хорошо освещена, то рекомендуется воспользоваться этим вариантом подключения прибора.

Обратите внимание! В продаже можно встретить двухклавишные модели, которые состоят из двух одноклавишных приборов, независимых друг от друга. Такие выключатели называют модульными.

Чтобы подключить выключатель такого типа правильно, рекомендуется посмотреть видео, в котором доступно объясняется последовательность действий. Стоит также сказать, что при установке двухклавишного устройства увеличивается электрическая безопасность. Это связано с тем, что монтаж данной модели позволяет снизить число точек с напряжением.

Износ контактов

Частое использование клавиш ведет к износу контактирующих выводов, из-за чего работа аппарата нарушается. Износ выражается в разрушении поверхности клемм, изменении размера, формы, уменьшении подвижности. Различают следующие виды износа:

1. Механическая деформация, когда на контакты выключателя действует давление или удар. Действие передается разъединяющим элементам в электрической сети без нагрузки. При этом торцы пластин расплющиваются, истираются и сминаются. Для уменьшения вредного воздействия контакты оснащаются амортизационными пружинами, которые исключают дополнительную вибрацию.
2. Электрический износ представляет собой разрушение контакта под действием электрической силы. Постоянная токовая нагрузка ведет к электрической эрозии клемм. Под такой нагрузкой проводники теряют вес и уменьшаются в объеме.
3. Двойная форма является следствием одновременного влияния механических и электрических сил. Износ выводов приводит к образованию на контактной площади вредных химических веществ и пленок. Измененные контакты при включении цепи иногда могут показать разряд, который перерастает в электрическую дугу большой мощности, что опасно для человека.

Полезные советы

Несколько советов бывалых мастеров

1. Всегда работайте на выключенном токе. Проверяйте напряжение индикаторной отвёрткой.
2. Хорошо зачищайте провода, внутренние контакты. Плохой контакт может приводить к нагреванию. Со временем детали начнут оплавляться изнутри, появится неприятный запах в помещении.
3. Будьте аккуратны с алюминиевой и старой проводкой. Чаще всего она встречается в домах старого фонда. Такие провода очень хрупкие, легко ломаются. Учитывайте это при установке./div>
4. Перед установкой люстры с большим числом лампочек прозвоните провода, чтобы знать точно, какие провода идут на фазу, а какие — на ноль.
5. Не работайте мокрыми руками! Даже после установки крышки и подачи тока остаточная влажность может вызвать короткое замыкание внутри устройства.

Также наши эксперты дадут много важных советов и рекомендаций по установке, ремонту и замене таких выключателей, как инфракрасный, с подсветкой, хлопковый, проходной, акустический и светодиодный.
выключательсенсорный
