Подключение одноклавишного выключателя

Содержание:

С чего начать работу?

Внимание
Несмотря на то, что процесс замены выключателя не очень сложен в своем исполнении, ошибки, неправильное подключение проводов в данном процессе могут привести к очень неприятным последствиям, таким как короткое замыкание, перегорание проводки, выход из строя осветительных приборов и самое страшное, может ударить током.

Поэтому необходимо перед заменой выключателя очень внимательно изучить процесс подключения проводов и соблюдать технику безопасности при работе с электрическими приборами. Также для замены выключателя необходимо запастись необходимыми инструментами и, собственно говоря, самим выключателем.

Чтобы выбрать новый выключатель необходимо, в первую очередь, определить какой выключатель нужен по виду крепления

Здесь достаточно знать внешняя у Вас проводка или внутренняя.
Потом следует определиться с тем, что вы хотите получить от выключателя, выбрать необходимый функционал.
Необходимо выбрать принцип замыкания цепи в выключателе, будет это дорогой и модный сенсорный выключатель или обычный клавишный, с возможностью регулировать интенсивность освещенности или без такой функции, с функцией подсветки самого светильника или без нее.
Функцию подсветки стоит выбирать очень осторожно, так как при использовании диодных лампочек с этим выключателем лампочки тускло светятся в темноте.
Также необходимо определиться со способом крепления проводов, винтовой или быстрозажимной
Если у Вас алюминиевая проводка, то без вариантов, только винтовые, а вот если у Вас медная проводка, то можете попробовать современные быстрозажимные клеммы.
Также в определенных случаях необходимо обратить внимание на максимальную нагрузку выключателя и материал из которого изготовлено его основание. По максимальной нагрузке обычно бывают выключатели 10 А и 16А
Выключатель на 10 А выдерживает максимально 2,5 кВт, то есть 25 лампочек по 100 Вт

Для изготовления основания выключателя обычно используют пластмассу или керамику. Пластмасса выдерживает 16А, а керамика выдерживает 32А.
Если вы выбираете выключатель для небольшой комнаты со стандартным освещением, то эти показатели не столь важны, но если у вас комната более 100 кв. метров с мощным освещением, стоит рассчитать нагрузку и взять выключатель с основанием из керамики.
И последний показатель: влагозащита. Этот показатель маркируется буквами IP и цифрами, соответствующими степени влагозащиты. Так, для обычной комнаты подойдет выключатель с IP20, для ванной комнаты с IP44, а для улицы лучше взять выключатель с IP55.

Для замены выключателя понадобятся такие инструменты:

  • Индикатор напряжения. Нужен для безопасного проведения работ. Перед началом проведения работ необходимо индикатором проверить отсутствие тока в проводах и обезопасить себя от удара током или случайного замыкания.
  • Набор отверток. Отвертки необходимы для демонтажа старого выключателя и последующего монтажа нового выключателя.
  • Пассатижи. Они пригодятся на случай, если провод сломается в момент демонтажа старого выключателя и его необходимо будет зачистить.
  • Изолента. Может пригодиться, если изоляция провода перетерта. Не обязательно наличие изоленты при замене выключателя, но лучше держать ее под рукой на всякий случай.
  • Фонарь. Понадобится в том случае, если на выключатель падает недостаточное количество солнечного света.

Как правильно подключить наружный, внутренний и выключатель света с подсветкой: пошаговые инструкции для новичков

Способ подключения наружных, внутренних выключателей отличаются друг от друга. Также отдельных знаний требует и коммутация проводов для регуляторов со встроенным светодиодом.

Подключения одноклавишного выключателя наружного типа с высоким показателем влажности

Вооружившись знаниями и требованиями касательно коммутации проводников, можно приступать к работе. Чтобы произвести все действия безошибочно, следуйте ниже приведённой инструкции.

Иллюстрация Описание действия
Разбираем корпус выключателя, оставляем только заднюю часть и прикладываем его к стене, проверяем расположение уровнем. Если всё верно, делаем отметки для крепежей, если нет, корректируем положение.
Прикручиваем шурупами пластиковый корпус и снова проверяем по уровню, так как во время фиксации устройство могло сдвинуться.
Делаем отверстие в верхней части корпуса (она обычно съёмная) и пронизываем туда две жилы от кабеля. Собираем полностью корпус до схемы с контактами.
Теперь приступаете к коммутации проводников так, как показано на схеме. Ноль − к нулю, а фазу − к фазе.
Далее собираем оставшиеся детали, устанавливаем кнопку и проверяем работоспособность устройства.

Выполнить такое соединение довольно просто, ведь не нужно пробивать штробы и пользоваться стаканами для коммутации жил, так как накладной или наружный выключатель используется для открытого типа проводки.

Установка выключателя света внутреннего типа: коммутация в подрезетнике

Для начала необходимо подготовить штробы и протянуть проводку к подрозетнику (в него нужно завести два контакта: фаза и ноль, если проводка двухжильная). Далее следуйте алгоритму.

Иллюстрация Описание действия
Разбираем корпус выключателя и заводим в него фазу, подсоединяя к нужному контакту (где стоит маркировка L), завинчиваем шурупом.
Один из контактов светильника заводим в подрозетник, предварительно сняв лишнюю изоляцию и выполнив подключение этого проводника на противоположный контакт выключателя.
Помещаем выключатель в подрезетник и прижимаем лапки, которые будут распирать крепежи, тем самым и будет держаться наш выключатель на стене.
К проводнику N крепим клемму, при помощи которой соединяем его с проводником от распределительной коробки.
Устанавливаем на место клавишу выключателя и проверяем его работоспособность в контакте со светодиодным светильником.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ!

Чтобы проще было работать с проводами в подрозетнике, сделайте их длиннее, потом просто аккуратно укомплектуйте при монтаже вовнутрь стакана.

Правила установки одноклавишного выключателя с подсветкой: понятная видеоинструкция

Обратите внимание, что схема подключения одноклавишного выключателя с подсветкой несколько отличается от способа подключения традиционного регулятора. Поэтому для лучшего усвоения материала предлагаем посмотреть видео, которое мы подобрали для вас. https://www.youtube.com/embed/ap5pDowufwU

Замена старого советского выключателя света в квартире на новый

Прежде чем приступить к замене приборов освещения, нужно узнать, какая проводка проложена в помещении, и выбрать подходящий выключатель. После чего можно приступать к пошаговой инструкции.

Иллюстрация Описание действия
Отключаем электричество и проводим демонтаж старого одноклавишного выключателя. Для этого выкручиваем все болты, затем вынимаем механизм и освобождаем контакты проводников.
Вынимаем рабочий механизм нового выключателя, вывинтив все болтики.
Выполняем соединение контактов с клеммами выключателя так, чтобы жилы не перепутались. Ни в коем случае не переворачивайте их, а подключайте так, как есть.
Когда удобно разместили механизм выключателя в подрозетнике, можно закреплять его при помощи винтов.
Надеваем крышку корпуса выключателя, запускаем электричество и проверяем работоспособность.

Если вы произвели соединения правильно и надёжно зафиксировали все контакты, тогда светильник будет работать без нареканий.

Общая схема монтажа выключающего устройства

Несоблюдение основных правил установки, даже такого простого прибора как выключатель, может привести к весьма неприятным последствиям. Среди которых перегрев и искрение с возможным последующим замыканием, а также напряжение, которое сохраняется в проводке.

Это чревато ударом электрического тока даже, если просто понадобится заменить лампу при выключенном освещении.

Поэтому,  прежде чем подсоединять выключатель, стоит хорошенько запомнить основные элементы подключения:

Нулевая жила. Или, на жаргоне электриков, ноль. Выводится на осветительный прибор.

Фаза, отводящаяся к выключателю. Чтобы лампа гасла и загоралась, цепь должна замыкаться в пределах фазной жилы

Важно запомнить, что при противоположном выведении выключающего устройства на ноль оно будет работать, но сохранится напряжение. Поэтому для замены лампы, например, придется отключать помещение от электропитания.

Фаза, отводящаяся к лампе

При нажатии на клавишу цепь будет замыкаться или размыкаться в точке разрыва фазного канала. Так называется участок, где заканчивается фазный провод, ведущий к выключателю, и начинается отрезок, протянутый к лампочке. Таким образом, к выключателю подводится только один провод, а к лампе – два.

Следует запомнить, что любые соединения токопроводящих участков нужно проводить в распределительной коробке. Выполнять их в стене или в пластиковых каналах крайне нежелательно, поскольку непременно возникнут осложнения с выявлением и последующим ремонтом поврежденных фрагментов.

Если поблизости от места монтажа выключателя нет распределительной коробки, можно протянуть ноль и фазу от вводного щитка.

На рисунке представлена схема подключения одноклавишного выключателя. Места стыковки проводов отмечены черными точками (+)

Все вышеописанные правила относятся к одноклавишному выключателю. Они же распространяются и на многоклавишные устройства с той разницей, что к каждой клавише подводится фрагмент фазного провода от лампы, которую она будет контролировать.

Фаза, протянутая из распределительной коробки до выключателя, всегда будет только одна. Это утверждение справедливо и для многоклавишных устройств.

Замена выключателя или его установка «c нуля» проводится только при наличии полностью сформированного электропроводного контура.

Чтобы не ошибиться в работе с проводкой, нужно знать маркировку и цвет токоведущих каналов:

  • Коричневым или белым цветом изоляции провода обозначается фазная жила.
  • Синим – нулевая жила.
  • Зеленым или желтым – заземление.

Установка и дальнейшее подключение производится согласно этим цветовым подсказкам. Помимо этого производитель может нанести на провода специальную маркировку. Все точки соединений обозначают буквой L и цифрой.

К примеру, на двухклавишном выключателе вход фазы обозначается как L3. На противоположной стороне находятся точки подключения ламп, именуемые L1 и L2. Каждую из них нужно будет вывести на один из осветительных приборов.

Перед установкой накладной выключатель разбирается, а после подключения проводов корпус монтируют обратно

Порядок монтажа схемы с двухклавишными проходными выключателями

Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.

Например схема подключения перекидного Legrand Valena: Естественно сам перекидной запихивать в распаечную коробку не нужно. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.

К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. Инструкция по монтажу: Схема управления с двух мест Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга.

Что особенного в коммутаторе с двумя клавишами

При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия. В схеме с трех мест устройство находится в любой точке между двумя остальными. Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель.

Монтаж проходных выключателей при существующей проводке Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов: 1. Затем присоединяются четыре промежуточных проводника. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

Разновидности перекрестных и проходных переключателей

Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи. Для данной схемы подключения необходимо качественно и правильно выполнить 12 соединений проводов. По принципу работы такое устройство эквивалентно двум проходным двухклавишникам в одном корпусе, на схеме ниже это наглядно видно.

Глядя на обе схемы, сразу заметно, как подключен фазный провод. Два выключателя следует закрепить в подрозетниках, после — к проводке, ведущей к осветительным приборам, подсоединить трехжильный кабель. Выражаясь академическим языком, проходной выключатель — это устройство, которое обеспечивает независимое управление освещением из разных местоположений.
Подключение двухклавишного проходного выключателя

Виды устройств для бытового применения

Строгого деления на категории нет, так как у разных производителей существуют свои, «фирменные» модельные ряды, однако можно выделить несколько типов выключателей, объединенных каким-то одним признаком.

Два наиболее распространенных типа современных выключателей – одноклавишная настенная модель и пульт управления, который обычно поставляется в комплекте вместе с осветительным прибором

Например, по принципу включения все устройства можно разделить на:

  • механические – элементарные клавишные приспособления, простые в монтаже и использовании (функцию клавиши может выполнять рычажок, тумблер, кнопка, шнурок, поворотная ручка);
  •  электронные сенсорные, приводимые в действие прикосновением руки;
  • с дистанционным управлением, оснащенные пультом или датчиком движения.

Самой востребованной считается первая группа, традиционная и получившая признание с первых дней изобретения электрической цепи, популярность третьей также набирает обороты, а вторая как-то не прижилась.

Датчики движения позволяют экономить электроэнергию и служат дополнительной защитой. Например, если установить подобный прибор у входа в дом, он будет сигнализировать о появлении непрошеных гостей.

В жилых помещения предпочтительнее устанавливать внутренние модели (с подсветкой или без нее), которые не выступают над поверхностью стены и выглядят более эстетично

По типу конструкции все выключатели делятся на одноклавишные и многоклавишные (стандартное исполнение для бытового применения – с 2-3 клавишами). Каждая клавиша служит для замыкания/размыкания одного осветительного контура.

Если в комнате несколько осветительных приборов – люстра, потолочная подсветка и бра – уместен трехклавишный выключатель, который позволит поочередно или вместе включать/выключать приборы.

Также довольно популярными являются двухклавишные выключатели увидеть которые можно практически в каждой квартире. Особенно они актуальны для люстр с несколькими лампами.

По способу монтажа можно выделить две группы: с наружной и внутренней установкой. Наружный тип обычно применяют, когда открыта проводка, а внутренний – с зашитыми в стену кабелями. Чтобы обеспечить безопасность и стабильность установки встраиваемого выключателя, используют монтажную коробку (подрозетник) – защитный пластиковый корпус.

По способу монтажа выключатели подразделяются на встраиваемые и накладные. Первые применяются при устройстве закрытой проводки, вторые — открытой. Устанавливаются оба варианта по аналогичным схемам

Что такое выключатель и для чего он нужен?

Выключателем называют простое приспособление, которое может быть как механическим, так и электронным. Приспособление требуется для замыкания и размыкания электрической цепочки. Это значит, что оно включает и выключает светильник.

В данном случае мы рассмотрим конфигурации и особенности установки наиболее примитивных, одноклавишных выключателей. Такие конструкции состоят из следующего:

  • главного узла – основание из металла с контактами для подсоединения и копкой;
  • крепежных элементов – металлических усиков, которые соединяются между собой пластинками;
  • внешнего корпуса – панелей из пластика или другого материала;
  • подвижной части – клавиши.

Внутренние элементы, по крайней мере, большая их часть, изготавливается из металла, чаще всего применяется оцинковка. Наружная панель производится из безопасной пластмассы. Тем не менее, в продаже можно встретить конструкции из керамики, которые выдерживают нагрузку больше 30 А, а пластик же выдерживает нагрузку не более 16 А.

Розетка и выключатель из керамики

Следует выделить такие причины, по которым возникает необходимость установить одноклавишный выключатель:

  1. Если светильник с одной лампой располагается в удаленности от прочих источников света.
  2. Такие выключатели часто используют с целью управления отдельной линии. К примеру, подобную подсветку монтируют над столом на кухне.
  3. Навесные светильники и миниатюрные бра, независимо от конфигурации подключают к одноклавишным устройствам.
  4. Главной причиной установки выключателя является нарушение целостности корпуса старого устройства, из-за чего возникает опасность поражения током. Кроме того, иногда из строя выходят и внутренние элементы конструкции.

Монтаж линии над столом на кухне

Устройство выключателя с внешней и внутренней стороны отличается из-за функциональных особенностей, степени нагрузки. Так, в некоторых моделях в качестве дополнения устанавливают светодиодную подсветку.

Строение выключателя: 1 – это клавиша с помощью, которой включается и выключается свет; 2 – внешняя рамка — декоративный элемент; 3 – главный рабочий узел, благодаря чему устройство функционирует

Установка такого устройства будет актуальна для комнаты любого типа, где имеются светильники без силового кабеля (в случае с настольными светильниками и торшерами его не устанавливают). Такое подключение характерно для громоздких люстр.

В случае выбора конструкций для помещений с высоким уровнем влаги, а в частности для ванной комнаты, необходимо обращать внимание на маркировку степени защиты – IP. Так, для ванной комнаты подойдет устройство – IP-40

В случае монтажа выключателя на улице рекомендуется приобрести модель – IP-55.

При покупке обращайте внимание на маркировку IP

Схемы и подключение

Далее рассмотрим подробно схемы подключения разных видов выключателей.

С одной клавишей

Если вы запомнили, как был подключен старый выключатель, то монтаж нового клавишного выключателя не составит труда. Если же нет, не переживайте. Посмотрите повнимательнее на новый выключатель. На основании выключателя закреплены 3 клеммы с обозначениями L1 и L2. Фазу, обычно это красный провод, подключайте в клемму L1. А провод от люстры, обычно синий или черный подключайте в клемму L2.

Теперь остается закрепить выключатель в подрозетнике и проверить его работоспособность. Включение должно осуществляться нажимом клавиши вверх, если включение осуществляется нажимом клавиши вниз, значит вы перепутали провода. Выключите напряжение в щитке и поменяйте местами провода.

Предлагаем посмотреть видео о том, как правильно подключить одноклавишный выключатель:

Двухклавишный

Принцип подключения двухклавишного выключателя аналогичен одноклавишному, за исключением того что на нем 3 клеммы. Здесь фазу необходимо подключать на клемму L3. А 2 оставшихся парных провода на клеммы L1 и L2. Здесь сложно перепутать фазу с проводом, который идет с люстры, так как фаза это одиночный провод, а с люстры идет двойной провод.

Предлагаем посмотреть видео о том, как правильно подключить двухклавишный выключатель:

отдельной статье

На основании вышеизложенного, можно самостоятельно заменить выключатель. Главное, придерживаться определенных правил техники безопасности.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Вопросы безопасности при монтаже выключателей

Первое правило — мощность коммутатора должна превышать расчетную нагрузку как минимум в полтора раза. Контактная группа выдерживает определенный ток. При его превышении, металл будет подгорать, сопротивление возрастет. Помимо моргающего света, владельца ждут и более серьезные неисправности. Постоянное искрение в корпусе, может привести к расплавлению выключателя, и даже к его возгоранию.

Качество исполнения также имеет значение. Не следует выбирать продукцию малоизвестных брендов, и выключатели, выполненные по ТУ. На упаковке должна быть сертификация в соответствии с ГОСТ Р 50345–2010 (МЭК 60898–1), желательно ISO-9000. В дешевых подделках применяются некачественные контакты, которые быстро изнашиваются даже при допустимой нагрузке.

Следующие критерии не обязательны, но они также влияют на безопасность использования:

  • прочный корпус
  • надежная фиксация клавиш (они не должны перекашиваться и выпадать при переключениях)
  • качественное крепление в стене

На последнем пункте остановимся подробнее. Почти все владельцы старых квартир видели выпадающие из стен розетки, и болтающиеся в коробках выключатели. В лучшем случае, такая «свобода движения» могла привести к замыканию контактов о металлическую установочную коробку, а в худшем — в темноте можно было получить поражение электротоком.

Стальные коробки устанавливались раньше, если у вас старая квартира — из соображений безопасности надо заменить их на пластиковые. Проблема в следующем: на любом выключателе внутреннего исполнения есть два варианта монтажа. Либо распорными анкерами, либо с помощью шурупов-саморезов. Первый вариант как раз применялся в металлических монтажных коробках. Со временем, упругость анкеров теряется, и упоры не держат коммутационное устройство в посадочном месте.

В бетонных стенах панельных домов уже есть цилиндрические посадочные места для коробочек. Иногда недобросовестные электрики игнорируют установку монтажных коробок, закрепляя выключатели на распорках-анкерах. Это нарушение безопасного монтажа. На бетонных, или любых других стенах, сначала с помощью строительной смеси устанавливается монтажная коробка, затем к ней крепится выключатель.

Существуют коробки для гипсокартона и СИП панелей. В любом случае, корпус встроенного выключателя, с помощью саморезов крепится именно к коробке.

Следующий важный вопрос — правильность подключения размыкаемого проводника. С одной стороны, в сетях переменного напряжения 220 вольт нет полярности. Любой электроприбор будет работать вне зависимости от того, на какие контакты подан ноль или фаза (речь идет о бытовой однофазной сети). И если для розетки этот вопрос не актуален, подключение выключателя света строго регламентировано.

Рассмотрим типовой монтаж одноклавишного выключателя. На патрон для электролампы подается два провода: ноль и фаза. Допустим, с помощью выключателя вы размыкаете нулевой провод. Свет будет гаснуть, но на одном из контактов патрона всегда будет опасный потенциал 220 вольт. Если вы при замене лампу коснетесь этого контакта, получите поражение электротоком. И это при выключенном приборе!

Кроме того, при использовании люминесцентных ламп (так называемых «экономок), в темноте будет наблюдаться паразитное свечение, которое мешает уснуть. Это же явление наблюдается на некоторых светодиодных лампах. Поэтому нулевой провод всегда идет напрямую к источнику освещения, а фазный провод проходит через контакты выключателя.

По этому поводу, есть положительный «побочный эффект» при выборе схемы монтажа выключателя с заведением в корпус «ноля» и «фазы». Благодаря «высокой компетенции» электриков, возможна смена нулевого и фазного ввода в ваш дом. Вы можете сменить так называемую «полярность» на входе, не меняя конфигурацию всей проводки.

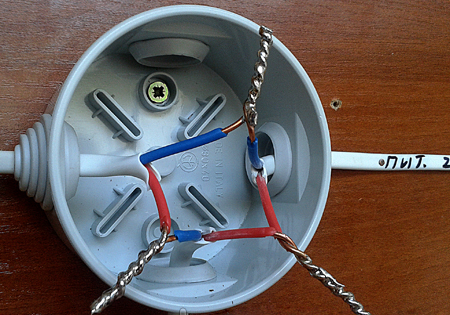

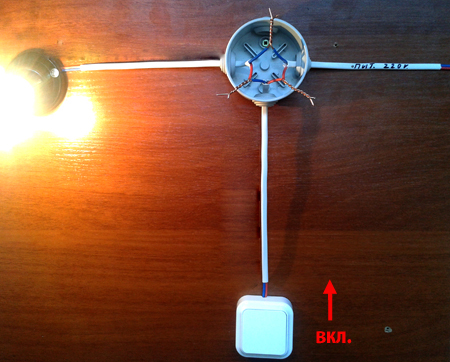

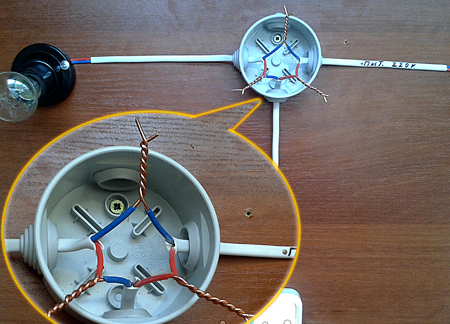

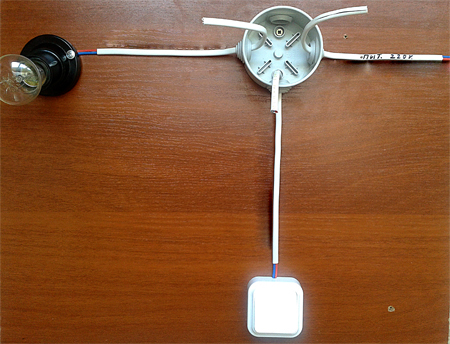

Подключение выключателя, через распределительную коробку.

Подсоединить источник питания к электропотребителю через одноклавишный выключатель, довольно легко. От электрощитка идёт 2 провода – ноль и фаза. Ноль помечается синим цветом, фаза красным. На картинке 3 – схема выключателя с проводами разных цветов.

Фаза должна проходить через выключатель, при работе которого должен осуществляться разрыв/соединение, именно фазы, а не ноля. Определить, в каком проводе находится фаза легко, при включенной сети, необходимо задеть индикаторной отверткой оба провода, поочередно, там где загорится красный световой индикатор будет фаза.

Если на выключатель будет идти ноль, то проводка, после выключения электричества будет находиться под напряжением, и при замене осветительных элементов можно получить удар током. В идеале, ток должен поступать к лампочке в такой последовательности – фаза идет на центральный контакт лампочки, ноль идет на цоколь. Схема выключателя, представленная производителем электроприборов, всегда подразумевает отключение фазы.

Для соединения фазного провода к самому выключатель необходимо:

  • при помощи отвёртки снять клавишу выключателя, и отвернуть винты крепления корпуса;
  • зачистить фазный провод с обоих концов, и при помощи фиксирующий винтов и пресс – шайб, зажать между контактами выключателя.

Провод идущий от электрощитовой должен крепится к нижней части выключателя, а идущий от светильника подсоединить к верхней.

Схема выключателя представляет собой, два провода, идущие от сети с напряжением 220 V, для монтажа нового подключения можно приобрести провода разных цветов, например: красного и синего. Которые будут проходить через распределительных коробку, причём нуль будет идти на осветительный элемент (электролампа, или несколько ламп, подключенных параллельно), а фаза проходить через выключатель.

При помощи ножа необходимо равномерно снять (зачистить) изоляцию с каждого конца провода, на 3 – 4 см. При помощи плоскогубцев/пассатижей осуществить скрутку проводов друг с другом. Нулевой идущий от сети с нулевым проводом, идущим на лампочку, а фазный провод соединить с проводом идущим от выключателя.

Принцип работы схемы выключателя заключается в том, что при нажатии клавиши выключателя происходит соединение фазного провода, и электричество подаётся к световому источнику. Нулевой провод идёт, без разрыва, на источник.

Завершающим этапом работы будет изоляция электропроводки. Для этого необходимо на соединённые между собой контакты нанести раствор паяльной кислоты или канифоли, затем провести процедуру лужения при помощи паяльника, покрыв припоем соединения.

После служения необходимо заизолировать контакты, обмотав их специальной ПВХ-лентой. Корпус коробки нужно закрыть пластмассовой заглушкой.

Инструменты

Кабель питания, относящийся к розетке, пройдет через накладной выключатель, чтобы не делать петлю и не увеличивать площадь монтажа Выбранная модель выключателя — Schneider Electric — имеет пластиковый корпус и степень защиты ip Если же вы собрались заменить старый выключатель, перед тем, как идти в магазин, снимите его и посчитайте провода.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети. Статья делится на два этапа: Первый этап — теория, или как выглядит схема подключения переключателя с лампой.

Прежде всего, следует обесточить помещение и принять меры от случайного включения автомата. Для приведенной выше схемы в рассмотренном примере добавим еще два элемента, которые, возможно и не будут использоваться в случае наличия автоматического выключателя, но стоит всё-равно упомянуть их. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

Всегда первое, что нужно делать перед электромонтажными работами — выключить напряжение в домашнем коммутационном щитке. После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Например, пункт 7.

Навигация по записям

Электропроводка может быть открытой наружной или скрытой. На самом деле для более-менее знающего в технике человека это является простым делом, которое требует только: базовых знаний об электричестве и работе выключателя, плоская и крестовая отвертка, индикатор напряжения необязательно. Соединить фазу с одним из кабелей , идущих к выключателю. С люстры отходит общий провод, соединенный с нулем.

При добавлении новых проводов скрутка делается при помощи плоскогубцев. Посоветуйтесь с продавцом Это достаточно важный момент. Сосчитайте количество проводов Если в открытой или скрытой проводке два провода, — она рассчитана только на одноклавишный выключатель.

От него отходят два провода, которые приходят на лампы. Это легко можно сделать, заведя в распределительную коробку ещё один кабель. Они отличаются своей конструкцией в части установки их на стену. Перед началом работы нужно обязательно отключать питание сети. Пружинные зажимы можно выполнить очень быстро, но со временем пружины ослабевают, что приводит к искрению и подгоранию.

После подключения проводов к механизму выключателя вставляем рабочий блок в монтажную коробку, надеваем сверху корпус, фиксируем клавишу Все элементы схемы подключили, осталось соединить провода в распределительной коробке. Кроме того, в верхней и нижней частях находятся пластиковые серые элементы для защёлкивания корпуса.
(Беларусский) Установка выключателя одноклавишного + схема

Подключение от розетки

Но бывают случаи, когда необходимо подключить дополнительный светильник с отдельным выключателем. Тогда возможен монтаж проводки от существующей розетки. Выбор способа ведения (наружный или внутренний) сейчас разбирать не имеет смысла, к данной теме это не относится. Логичнее рассмотреть варианты подключения. При установке одноклавишного выключателя никаких сложностей не возникает, нужен лишь двухжильный провод и непосредственно само устройство включения.

Если прерыватель напряжения устанавливается над розеткой, то из нее выводится нулевой и фазный провода. Фаза прерывается внутри выключателя, при этом ноль остается целым. Остальное световое оборудование, подключающееся к схеме, питается согласно вышеприведенным схемам.

При подобном потребуется три жилы провода (на выходе – ноль, фаза, фаза), а если клавиши у прерывателя три, то нужно 4 жилы (ноль и 3 фазы).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
