Какие трубы для теплого пола выбрать: характеристики и способы монтажа

Какие трубы для теплого водяного пола лучше использовать в частном доме

Трубы для установок теплых полов могут быть выполнены из разных видов материалов. Помните, что в многоквартирных зданиях применение подобной технологии ограничено. Для этого нужно получить специальное разрешение.

Материал подбирается с учетом многих факторов

Выбор медных труб

Если вы не знаете какую трубу выбрать для теплого пола, то рассмотрите такой вариант, как медь. Для применения медной продукции понадобится определенное оборудование. Такой материал известен длительным эксплуатационным сроком и превосходным показателем теплопроводности. На стенах меди не появляются бактерии. Она не подвержена коррозии, механическим воздействиям и температурным скачкам.  Медные магистрали не плавятся и не растрескиваются. Их с успехом используют в отопительных установках современного типа. При должном подходе подобные изделия могут прослужить более 50 лет.

Подобные изделия хорошо гнуться, что позволяет их применять для нестандартных помещений

Материал имеет великолепные эксплуатационные качества, но есть и определенные минусы. Медь не устойчива к кислотности воды и к жесткости. Если теплоноситель будет содержать кислоты, то срок службы медных изделий значительно сократиться.

Это прочный и качественный материал

Вариант из полипропилена

Полипропиленовые трубы выбирают не так часто, так как они не очень удобны для установки конструкции теплых полов. Осложняет процесс монтажа значительный радиус изгиба. К минусам стоит отнести и температурные ограничения, которые делают невозможным применение подобных магистралей в суровом климате. Такие элементы крепят с помощью метода сварки.

Конструкция из полипропилена

Что такое PEX трубы

Какие лучше приобрести трубы для теплого водяного пола, поможет тщательный анализ главных вариантов. PЕХ-изделия производятся из сшитого полиэтилена, который обрабатывается под  мощным давлением. Они имеют хорошую стойкость к износу.

При укладке такой трубы нужно ее надежно фиксировать, иначе она разогнется. Крепят такие магистрали на специальную подложку или на арматуру. Подобный материал не истирается, не растрескивается, а также обладает устойчивостью к температурным переменам. Такие конструкции имеют повышенную температуру горения и плавления. Они пластичны, и поэтому не ломаются.

Технология монтажа подобных материалов проста и для нее не нужно искать специальное оборудование.

Несложная схема монтажа

Металлопластиковые изделия

Актуальное решение для теплого пола – металлопластиковые трубы. Конструкция с такими магистралями отличается повышенной производительностью, благодаря высокому КПД. Алюминиевая прослойка изнутри наделяет материал качественной теплопроводностью. Полимерная прослойка делает изделие более стойким к разрушениям.

Гофрированный вариант

Такие трубы легко применять в установке напольного отопления, потому что они хорошо гнутся, но при загибах форму сохраняют. Металлопластик более дешевый вариант, чем альтернативные варианты и имеет следующие достоинства:

•  не подвержен коррозийным процессам;
• долгий срок службы до 50 лет;
• экологичность, так как не вступает в реакции с другими веществами;
• небольшой вес и качественная звукоизоляция.

Подключение металлических труб

Некачественное соединение таких труб может стать большой проблемой. Например, если диаметр магистрали больше, чем сечение фитингов, то на участке стыков будут образовываться известковые отложения. Делая монтаж, не пережимайте трубу накидными гайками.

Какую трубу лучше использовать для теплого пола

Выбирая трубы, многие задаются вопросом, из какого материала лучше покупать трубы для теплого пола. На выбор покупки будет влиять не только цена и качество, но и простота в установке выбранного изделия

Так же стоит обратить внимание на достоинства и недостатки той или иной разновидности материала, из которого изготовлены теплоносители

Выбирая между медными и гофрированными трубами из нержавейки, нужно сравнить их положительные и отрицательные качества. Так, например, медные трубы долговечны и надежны. Они обладают хорошей проводимостью тепла. Заливать в систему можно не только воду, но и тосол или антифриз. Обладая большой прочностью и устойчивостью к температурам, их можно применять практически в любом месте. Низкий коэффициент сопротивления внутреннего слоя, позволяет жидкости беспрепятственно циркулировать внутри системы. Это позволяет выбирать теплоносители с минимальным диаметром (16 мм).

Гофрированные нержавеющие изделия, так же прочны, гибки и долговечны. Однако выбирая из этих двух видов, какая труба лучше, нужно знать:

1. Медные материалы боятся кислотности и жесткости воды. Эти факторы значительно сокращают срок эксплуатации.
2. Цена на медные и нержавеющие трубы достаточно высокая.
3. Монтаж таких труб требует немалых денежных затрат. Нужно нанимать специалистов, иметь специальное оборудование. Правда, эти затраты, окупаются за счет длительной эксплуатации этих систем.
4. Главное условие при эксплуатации гофрированных теплоносителей из нержавейки – отсутствие на них воздействия электрического тока.
5. Сочетание меди и стали может привести к негативным электрохимическим процессам.

Выбирая между металлическими материалами и металлопластиком, какие трубы лучше, предпочтение отдают вторым. На это влияет более низкая цена изделия.

Пример раскладки

Металлопластик, так же долговечен в использовании. В отличие от медных и нержавеющих, вода по этим трубам протекает практически бесшумно. Этот материал не вступает в реакцию с различными химическими элементами воды. Трубы из металлопластика значительно легче медных и нержавеющих труб. Их установка достаточно проста и не требует специальных технических навыков. Отопительную систему можно установить самостоятельно и довольно просто.

К недостаткам металлопластиковых изделий можно отнести

• Кратковременное выдерживание температур выше +100°С.
• Этот материал восприимчив к воздействию открытого огня.
• При передавливании монтажной гайкой, на трубе может появиться надрез, а впоследствии течь.
• Некачественное соединение труб с фитингами, на месте стыков, будет образовываться известковый слой.

Так же нужно обратить внимание на большое количество китайских подделок этой продукции. Полипропиленовые теплоносители, хотя и не имеют высокую стоимость, применяются реже

Это обусловлено большим радиусом изгиба (8 – 9 диаметров трубы). При монтаже приходится использовать дополнительные специальные соединения

Полипропиленовые теплоносители, хотя и не имеют высокую стоимость, применяются реже. Это обусловлено большим радиусом изгиба (8 – 9 диаметров трубы). При монтаже приходится использовать дополнительные специальные соединения.

Их достоинством, является довольно простой и надежный способ соединения (пайка). Стыки получаются прочными, монолитными.

Какие полиэтиленовые трубы лучше выбрать для теплых полов, можно определить по маркировке изделий, узнав минимальную плотность сшивки. Цена будет зависеть от величины этого показателя. Но она будет значительно ниже, чем у труб из металлического материала.

Главным недостатком изделий из полиэтилена, является необходимость жесткой фиксации при монтаже

Так же стоит обратить внимание на осторожное отношение при доставке и монтаже таких теплоносителей. Дефекты антидиффузорного защитного слоя, приведут к уменьшению срока эксплуатации

Изучив все достоинства и недостатки различных видов материала, каждый сам выбирает какие трубы лучше использовать для теплых водяных полов. Полное переоборудование системы обогрева целесообразней производить в частном доме. Для многоэтажных домов потребуются дополнительные разрешения, что повлечет ненужные траты.

Полиэтилен состоит из молекул углеводорода, которые не связаны между собой. Однако новые разработки позволили соединить молекулы, путем взаимодействия атомов углерода и кислорода. Такие технологии позволили создать новый материал – сшитый полиэтилен (PEX). При дополнительной обработке (под высоким давлением), он приобретает большую прочность.

Металлопластиковые трубы

Металлопластиковые трубы для теплого водяного пола не уступают по популярности полимерным изделиям. При нагреве эти трубы сохраняют свою структуру, выдерживают значительные нагрузки, могут эксплуатироваться в течение длительного срока службы. Они изготавливаются всеми производителями в пятислойном варианте исполнения. При этом три слоя являются основными, а два – связующими (клеевыми).

Конструкция металлопластиковой трубы состоит из пяти слоев, отмеченных на разрезе изделия. Верхний и нижний слой — сшитый полиэтилен. В середине — алюминиевая фольга, соединенная со сшитым полиэтиленом слоями специального клея

Вот как устроена такая труба:

• Внутренний слой, отвечающий за обеспечение рабочих параметров трубы по давлению и температуре, выполняется из сшитого полиэтилена по методу экструзии.
• Далее идет слой специального клеящего вещества, обеспечивающего надежное соединение сшитого полиэтилена с прослойкой из алюминия.
• Для изготовления алюминиевого (газонепроницаемого) слоя идет специальная фольга, толщина которой в зависимости от диаметра и типа трубы может варьироваться в диапазоне 0,2-2,5 мм. Алюминиевая фольга сваривается по всей длине трубы двумя способами — встык или внахлест.
• Затем наносится еще один слой клеящего вещества, соединяющего алюминиевую трубу с внешним защитным слоем.
• Верхний слой может выполняться из полиэтилена (сшитого или обычного с высокой плотностью).

Благодаря такому строению металлопластиковые трубы обладают высокой гибкостью, устойчивостью формы после сгибания, что важно при монтаже систем теплого пола. Ведь трубопровод приходится укладывать в виде змеек и спиралей с большим количеством поворотов

Легкий вес труб существенно упрощает монтажные операции.

Способы укладки труб системы теплого водяного пола: варианты укладки змейкой и улиткой

Полимерные трубы

Пластиковая труба может быть изготовлена на основе:

• полиэтилена;
• полипропилена.

Полиэтиленовые трубы

Полиэтилен как материал труб для теплого пола в чистом виде не применяется, так как в силу свих физических свойств не может быть использован при температуре свыше 25ºС. Однако на основе полиэтилена изготавливаются:

• трубы из сшитого полиэтилена. Изделия имеют маркировку PEX;
• трубы из полиэтилена повышенной термостойкости (PE-RT).

В зависимости от метода обработки полиэтилена красные трубы PEX подразделяются на следующие виды:

• PE-Xa. Для производства применяются пероксиды;
• PE-Xb. Процесс сшивки происходит за счет силана и дополнительных катализаторов;
• PE-Xc. Сшивка молекул производится при содействии электронов;
• PE-Xd. Для изготовления используется азот.

Для изготовления термостойких труб применяется модифицированный полиэтилен, обладающий в первую очередь высокой устойчивостью к большим температурам и давлению. Отличительными характеристиками труб PE-RT по отношению к PEX также являются:

• более низкая стоимость изделий, которая возникает из-за отсутствия необходимости проведения дополнительной обработки материала;
• отсутствие каких-либо шумов;
• увеличенный период использования;
• возможность соединения методом сварки.

Для более высокой устойчивости трубы могут армироваться:

алюминием (PEX-AL-PEX). Второе название – металлопластиковые трубы;

Металлопластиковая труба для пола с подогревом

специальным веществом (полиэтилвиноловый спирт), создающим противокислородный барьер (PEX-EVOH).

Труба с противодиффузной защитой

Трубы из нескольких видов материала абсолютно не подвержены расслоению, поэтому их технические характеристики и стоимость привлекают большое количество потребителей.

Как выбрать наиболее оптимальный вариант полимерных труб? Определиться с выбором  трубы поможет видео.

Полипропиленовые трубы

Полипропиленовая труба (маркировка PN) выпускается следующих видов:

1. PN10 – максимальное давление, которое способна выдерживать труба составляет 10 атмосфер. Температура пропускаемой жидкости до 45ºС;
2. PN16 выдерживает давление 16 атмосфер, а температура воды увеличивается до 60ºС;
3. PN20 – при давлении в 20 атмосфер максимальная температура составляет 95ºС;
4. PN25 – температура остается на уровне 95ºС, а давление увеличивается до 25 атмосфер.

Таким образом, теплый пол из полипропиленовых труб может быть изготовлен исключительно из двух видов – PN20 или PN25.

Полипропиленовая труба третьего типа

Отличительными особенностями труб из полипропилена являются:

• относительная долговечность. Срок службы труб достигает 25 лет;
• невысокая стоимость. Полипропиленовые трубы являются самыми дешевыми, поэтому и пользуются спросом на рынке;
• высокая устойчивость к воздействию химических веществ, содержащихся в воде;
• прочность, которая достигается путем фольгирования трубы.

Полипропиленовая труба усиленная алюминиевой фольгой

Недостатками такого вида труб являются:

• низкий уровень температурного режима. Производителями заявлено, что труба может выдержать температуру до 95ºС, но при этом оптимальным является значение на уровне 80ºС. Снижение рекомендованного температурного режима приводит к необходимости установки дополнительного оборудования;
• трудность монтажа. Как правило, трубы выпускаются небольшой длины. Чтобы соединить отдельные трубы в целый водопроводный контур, требуется сварка. При этом снижается срок службы готовой конструкции. К тому же полипропиленовые трубы отличаются малой эластичностью. Согнуть их в небольшой радиус невозможно;
• высокая степень расширения при воздействии температуры. При использовании труб для горячего водоснабжения по поверхности устанавливаются специальные компенсаторы расширения, но при изготовлении водяного пола установка компенсаторов невозможна, что приводит к снижению срока службы изделий.

Стоимость полипропиленовых и полиэтиленовых труб практически одинакова. Поэтому специалисты рекомендуют использовать трубы с более надежными техническими параметрами.

Какие лучше трубы для теплого пола: особенности выбора материала

Перед тем, как определиться, какая труба для теплого водяного пола лучше, необходимо ознакомиться с предложениями производителей, и выбрать лучший материал.

Полипропилен

Это самая современная разработка производителей. Крепление изделий между собой выполняется диффузной сваркой, которая обеспечивает высокую надежность и прочность. Если сшивать полипропилен таким способом — протечки абсолютно исключены. Полипропиленовые трубы бывают однослойными и с дополнительным армированием.

Полипропилен обладает рядом достоинств:

• Если теплоноситель замерз, магистраль немного расширится. Это не вызовет разрыва системы. После размораживания трубы возвращаются в прежние параметры;
• надежная сварка исключает протечки;
• дополнительные элементы для устройства пола из полипропилена стоят в 6 раз дешевле, чем для металлопастика. Это значительно экономит бюджет;
• гарантия производителя – 50 лет.

Невзирая на достоинства, полипропилен используют не так часто, так как радиус изгиба равен восьми диаметрам. Шаг между отрезками более 320 мм для трубы сечением 20 мм. Такое расположение подойдет не для каждой площади.

Труба из полипропилена

Нержавеющая сталь

Гофрированное изделие из нержавейки также применяется для монтажа. Высокая гибкость позволяет выполнить монтаж пола на маленьких площадях. Кроме того, благодаря этой характеристике можно устанавливать сложную геометрию с минимальным количеством стыковок.

Среди достоинств нержавейки стоит отметить:

• простой и быстрый монтаж;
• не подвержены коррозии;
• неограниченный срок службы;
• не боится гидроударов;
• хорошая гибкость;
• не боится замерзания теплоносителя, высокая теплоотдача;
• не требуется промывка;
• над теплым полом можно выполнять любое основание: из бетона, стяжки, чистовое покрытие также может быть любое;

Если вы не знаете, какую трубу для теплого пола выбрать, нержавейку можно назвать лучшей.

Укладка трубы из нержавеющей стали

Сшитый полиэтилен

Это самый бюджетный вариант. Невзирая на невысокий бюджет, у них достаточно неплохие характеристики:

• высокая устойчивость к химическим воздействиям;
• не подвергаются износу;
• отличная звукоизоляция;
• высокая гибкость, что облегчает монтаж;
• выдерживают кратковременное повышение температуры до +110°С;

Необходимо отметить и некоторые негативные особенности сшитого полиэтилена:

проницаемость кислорода приводит со временем к коррозии соединительных элементов;
невысокая устойчивость к механическим воздействиям

Монтаж чистового покрытия необходимо выполнять крайне осторожно, чтобы не повредить материал. Изгибы также должны быть более плавными.

Труба из сшитого полиэтилена

Медь

Один из лучших материалов – медь. При монтаже необходимо использовать специальные инструменты, поэтому самостоятельно выполнить теплый пол вряд ли получится, необходимо помощь профессионалов, а это дополнительная статья расходов.

Основные достоинства медных труб:

• высокая теплопроводность;
• устойчивость к коррозии;
• трубы небольшого диаметра легко сгибаются;
• долговечность системы;
• 100% КПД, что позволит экономить затраты на обогреве дома;

Стоимость трубы для теплого водяного пола из меди в 7 раз превышает цену изделий из полимеров. Это основной их недостаток. Кроме того, необходимо планировать дополнительные затраты на установку и привлечение специалистов.

Медные трубы

Трубы металлопластиковые для теплого пола

Металлопластик достаточно популярен для устройства пола. Можно отметить следующие основные достоинства материала:

• при повышенных температурах они сохраняют первоначальную структуру;
• устойчивы к повышенным нагрузкам;
• срок эксплуатации – около 50 лет;
• отличная гибкость;
• держат придаваемую форму;
• легкий вес.

Металлопластик для водяного пола

Монтаж конструкции и особенности подключения

Первый шаг в процессе монтажа — укладка теплоизоляции и использование демпферной ленты, затем тщательно устанавливается слой гидроизоляционной пленки (фольги). Все стыки гидроизоляционного материала необходимо тщательно проклеить специальным скотчем. Арматурную решетку укладывают поверх всех материалов, а на последующем этапе к ней будут крепиться части трубопровода.

Далее следует процедура установки коллектора, и затем – монтаж труб для теплого пола. Край первой трубы совмещается с коллектором, а затем, согласно плану, укладывается трубопровод, каждый элемент которого надежно крепится к арматурной сетке. Трубы, обладающие достаточной жесткостью, крепят хомутами на расстоянии одного метра друг от друга, а вот для фиксации более эластичного материала использовать крепления придется чаще.

Во избежание повреждения трубопровода, в месте пересечения трубы и демпферного шва, на него следует установить гофрированную муфту. После завершения укладки всего контура его край подключается к коллектору.

Схема монтажа водяного теплого пола

Важно! После установки всего оборудования необходимо осуществить пробный пуск системы, для чего в нее подают давление в 1,5 раза превышающее норму (рабочий стандарт). Если испытания завершились успешно, самое время приступать к цементной стяжке

Раствор готовят из песка и цемента в пропорции 3:1, также необходимо добавить в смесь пластификатор. Пол покрывают 30-миллиметровым слоем подготовленной массы. В специализированных магазинах можно прибрести «наливные полы», которые предназначены именно для обустройства отопительных систем «теплый пол». Их использование существенно облегчит процедуру, но увеличит финансовые затраты.

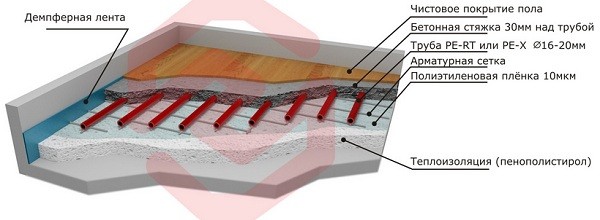

Конструкция теплого пола

Перед монтажом данной системы поверхность пола необходимо выровнять при помощи специальных строительных смесей. Далее на пол необходимо уложить слои специального материала, который представляет собой алюминиевую фольгу.

Этот слой не дает уходить теплу вниз и стороны, то есть отражает тепловую энергию вверх.

Затем в определенном порядке следует уложить пластиковые или металлические трубы и закрепить их на термоизолирующие элементы. Трубы через систему распределительных устройств подключаются к насосу.

После проверки работоспособности всей системы в течение нескольких дней необходимо сделать стяжку из бетона или другого материала и выровнять по уровню образованную поверхность пола. Перед заливкой нужно тщательно осмотреть трубы и соединения на предмет протечек. Сверху стяжки затем укладывается напольное покрытие, которое может быть из керамической плитки, паркета, ламината и других материалов.

Металлопластиковые трубы рехау (REHAU) для теплого пола в этом не нуждаются, так как их тепловое расширение минимально. В них содержится слой алюминиевой фольги или стекловолокна, которые препятствуют линейному расширению изделий.

Помимо труб рехау большую популярность приобрела труба для теплого пола valtec (Valtec), которую производят итальянские компании. Это изделие изготовлено из плотного полиэтилена способом сшивки материала. Они обладают высокой стойкостью к высокой температуре и весьма прочны. Внутри трубы находится слой пищевого полиэтилена, который позволяет использовать данные изделия в системах подачи питьевой воды.

Особенностью бренда Valtec является то, что можно купить не только трубы, но и полностью всю систему теплого пола со всеми фитингами, распределителями и блоком терморегуляции.

Некоторые особенности строительства теплого пола

В водных системах отопления, в которых трубы находятся в полу, не рекомендуется использовать стальные изделия, так как они подвержены коррозии и внутри них может образовываться известковый налет. Это приведет к протечкам и уменьшению пропускной способности всей системы отопления.

В качестве альтернативы стали могут использоваться трубы из меди – они лишены многих недостатков вышеуказанных изделий. Однако медные трубы сложнее в монтаже и обладают высокой стоимостью.

Устройство теплого пола из медной трубы

Укладка труб теплого пола чаще всего производится с помощью изделий из полимеров. Особенностью организации теплого пола из полипропиленовых и полиэтиленовых труб является температура теплоносителя, значение которой не должно быть выше 55 градусов. Это объясняется не характеристиками материала, а тем, что напольное покрытие может повредиться, особенно линолеум и паркет.

Подвержены температурному влиянию и некоторые виды стяжки, которая может потрескаться.  Поэтому в городских квартирах необходимо при строительстве системы теплый пол устанавливать элементы управлением температурой воды.

Характеристика материала

Самым лучшим материалом для контура тёплого пола является медь. Теплопроводность у металла намного выше, чем у пластика. Он выдерживает любые перепады давления и температуры. Рабочая температура меди 200 0С, давление 67 бар; при качественной пайке выдерживает гидроудар.

Рабочая температура стали 150 0С, давление 15 бар. Медь и сталь не пропускают кислород, не вступают в реакции с химическими веществами бетона и теплоносителя. Среди недостатков выделяют сложность монтажа своими руками, дорогая стоимость материалов, высокий вес изделий.

Пластиковое оборудование стоит дешевле, чем металлическое. Его легче использовать. Магистраль легко монтировать своими руками. Для соединения контура не требуется особого навыка. Какие пластиковые трубы использовать для тёплого пола?

• «РЕх-а» – из сшитого полиэтилена; разновидность «flex» имеет серебристый оттенок; материал однослойный, рабочая температура 95 0С, давление 9 бар.; покрыта защитным слоем «EVOH». Изделия «stabil» имеет внутреннюю прослойку из алюминия; оптимальная температура в системе 70 0С, давление 10 бар. РЕх-а розового цвета – материал создан специально для производства водяных контуров отопительной системы. Красная труба для тёплого пола предназначена для жидкости 95 0С, который подаётся под давлением 10 бар.
• «РЕrt» – материал хорошо удерживает форму при циркуляции горячей воды в магистрали; оптимальная температура жидкости 95 0С, но изделие не деформируется при 110 0С. Оптимальное давление до 9 бар. «РЕrt» может быть многослойным, с кислородным барьером.
• «ППР» – это полипропилен. Для системы напольного обогрева используют многослойный пропилен с алюминием или стекловолокном. Рабочая температура 70 0С, давление 6 бар. Хорошо функционируют при 95 0С. Размягчение материала происходит при 110 0С. Тёплый пол из полипропиленовых труб прослужит 30-50 лет.

Количество труб, необходимое для системы

Схема устройства металлопластиковой трубы.

Помимо материала при расчете необходимо учитывать давление воды в и обогреваемую площадь помещения.

Исходя из полученных данных производится подбор оптимального диаметра трубы. Обычно для применяются трубы, имеющие диаметр 1,60; 2,0 или 2,5 см. Если установить трубы, имеющие диаметр меньший требуемого, то это приведет к нарушению циркуляции воды в системе.

Водяное давление можно замерить своими руками, подключив к стояку манометр. После этого можно приступать к определению необходимой длины трубы.

Это делается для того, чтобы теплоноситель сначала нагревал более охлажденный воздух и затем распределялся по всей системе. Места помещения, в которых будет находится встроенная или тяжелая мебель, теплым полом не оборудуются. Для получения более достоверных результатов на данном этапе необходимо выбрать способ прокладки труб в полу. На сегодняшний день самыми популярными считаются два контура напольного отопления водой:

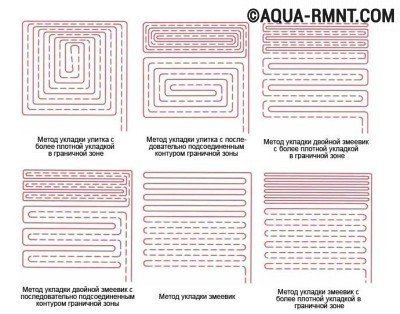

• зебра или змейка;
• улитка или спираль.

“Зебра” широко распространена на западе Европы и хороша легкостью расчета и устройства. Однако такой контур не может похвастаться равномерным распределением тепла и характерен существенными температурными перепадами между отдельными участками пола, соответствующими выходу или входу контура. Нередко температура пола может превышать предельно допустимую норму. Удобства от этого не добавляется, а тепловые потери увеличиваются. «Змейку» целесообразно применять в помещениях, имеющих небольшие теплопотери и температурную амплитуду колебаний воды на выходе и входе в пределах 5°С.

Схема монтажа теплого пола методом “зебра”.

В СНГ более распространен контур «улитка», хотя и характерен более сложным проектированием и монтажом в сравнении со “змейкой”. Этот способ монтажа обеспечивает равномерное распределение тепла по всей площади отапливаемого помещения. Происходит это за счет чередования параллельно уложенных подающих и обратных труб. В такой системе отопления пола точка возврата теплоносителя расположена посередине трубы, а средняя температура постоянна в любом месте. Все, можно приступать к расчету.

Взяв лист миллиметровки или любую другую бумагу с делениями, необходимо начертить план комнаты в масштабе 1:50 с учетом всех дверей и окон в масштабе 1:50. На плане изображается контур предполагаемого теплого пола, причем начинаться он должен от близлежащей к стояку стены, имеющей окна. Согласно действующим строительным нормативам и правилам между трубой теплого пола и стеной должно быть не менее 25 – 30 см, а расстояние между укладываемыми трубами зависит от диаметра и обычно колеблется в пределах 35 – 50 см. Начертив чертеж, будет нетрудно замерить длину труб. Умножая полученный результат на 50 (коэффициент масштаба), получают фактическую длину контура. Не следует забывать, что нужно добавить еще 2 м для подключения к стояку. Также выполнить расчет количества можно по следующей формуле: S / n + 2 х lпт, где

• S – площадь помещения (м2);
• n – расстояние между трубами;
• lпт – длина подающих труб.

Любую из величин можно замерить, используя рулетку.

Схема укладки теплого пола “улиткой”.

Площадь комнаты можно узнать из плана или можно ширину комнаты умножить на ее длину. Если комната будет оборудована габаритной мебелью или техникой, то под ней теплый пол не укладываются, а значит уменьшится и площадь. Помимо этого, как уже говорилось выше, необходимо соблюдать расстояние между стенами и трубами, которое должно составлять не меньше чем 30 см. Расстояние между укладываемыми трубами – шаг между осями труб теплого пола. Величина эта в зависимости от характеристик комнаты колеблется в пределах 5 – 60 см, то есть она зависит от влажности и температуры в помещении.

Чем холоднее в комнате, тем меньше шаг между трубами. Тут главное не увлекаться, может случиться так, что пол будет слишком горяч, и эксплуатация станет просто невозможной. Длина подающего трубопровода характеризуется расстоянием между коллектором и началом труб, образующих систему теплого пола. При этом какая-то часть может быть утоплена в стену. Также необходимо учесть все изгибы. Если получилось так, что длина трубы более 70 м, то лучше будет ее поделить на два контура, причем в каждом контуре следует учитывать длину подающих и обратных труб.

Виды труб для водяного теплого пола

Трубы для водяного тёплого пола можно разделить на две группы:

1. Металлические.
2. Полимерные.

Во вторую группу, включены также и трубы с металлическим экраном.

Трубы металлические

Медные трубы. Это самый дорогой, но и самый проверенный вид труб. Обладают рядом неоспоримых преимуществ:

• Отличная пластичность.
• Высочайшая теплопроводность.
• Инертность.

Из этих данных вытекает возможность переносить замораживание, укладывать с маленьким радиусом изгиба (от 4 ᴓ трубы), а главное возможность использовать трубы с меньшим диаметром. Ведь у меди самая высокая теплопроводность. Единственный недостаток медных труб – цена. 1 п. м. трубы ᴓ 12 мм, стоит около 200 р. Есть вариант применения медной трубы в полиэтиленовой оболочке. Её цена на 12-15% ниже. Дополнительно, при использовании таких труб потребуется защита от блуждающих токов. Но если всё сделать правильно, то по этому тёплому полу будут ходить в старости ваши внуки.

Гофрированная нержавейка. Эти трубы появились на рынке относительно недавно, около 10 лет назад, имеют очень слабое распространение. Но тем не менее, они снискали себе достойную репутацию. У них тоже высокая теплопроводность и уникальная гибкость (изгиб от 3 ᴓ трубы)

И что немаловажно, на рынке пока не встречается подделок, ибо слишком сложен процесс их изготовления. Стоимость их почти в два раза ниже, чем у медных  труб

Качественная гофрированная труба для теплого пола из нержавейки от лидера этого сегмента рынка «KOFULSO», обойдётся в 80-85 р/м.п. при ᴓ15 мм. Если не брать в расчёт относительно высокую цену, то единственный их минус – необходимость устраивать защиту контура водяного тёплого пола, от электрохимической коррозии.

Полимерные трубы

В связи с тем, что теплоноситель в контуре водяного тёплого пола не должен нагреваться выше 30°C, мы не будем обращать внимание на диапазон рабочих температур. Полипропиленовые трубы

Выпускаются трёх модификаций:

Полипропиленовые трубы. Выпускаются трёх модификаций:

А. PPH – гомополимер;

Б. PPB – блоксополимер;

В. PPRC – полимер из пропилена и этилена.

Для качественной системы водяного тёплого пола подходят только трубы PPRC со сплошным армированием алюминиевой фольгой. И вот по каким причинам. Сплошное армирование устраняет газопроницаемость. А это очень важный параметр. В принципе, перфорированное армирование было введено турецкими производителями для облегчения процесса сваривания. А армирование стекловолокном вообще ни как не влияет на параметр газопроницаемости. Особенно привлекательным в трубах PPRC является доступная цена ≈ 50р/м (ᴓ20 мм). Хотя она и выше, чем у труб PPH и PPB.

Но у пропиленовых труб есть огромный минус – упругость. Гнуть эти трубы можно только на специальном оборудовании, при этом радиус изгиба равен 8 ᴓтрубы.  Также, трубы из полипропилена обладают очень низкой теплопроводностью. То есть, передача тепла от теплоносителя к стяжке будет проходить крайне медленно, что повысит инерционность системы.

Металлопластиковые трубы

1. Внутренний и наружный слои полимера одинаковые по толщине;
2. Арматура расположена строго по центру;
3. Фольга сварена встык!
4. Чётка и разборчивая надпись на трубе с указанием № партии, производителя;
5. Приобретайте товар в солидных магазинах;
6. Спрашивайте сертификат качества именно на эту партию труб.

Полиэтиленовые трубы

Для организации теплых водяных полов подходят только два вида полиэтиленовых труб:

1. PERT;
2. PEX.

Эти трубы изготовлены из одного мономера – этилена, но с разным подходом. При изготовлении труб PERT, в процессе полимеризации, в реакционную массу добавляют микроскопические доли предельных углеводородов с числом атомов углерода от 7 до 10. Это приводит к образованию поперечных связей между слоями олигомеров.

Этого же эффекта можно добиться в уже готовом продукте, если облучать его мощным потоком электронов (PEX_c) или обрабатывать химическими реактивами при повышенном давлении (PEX_a, PEX_b, PEX_d) . При этом подходе, получаются трубы PEX. Индексы указывают на разные реагенты, используемые для образования дополнительных связей.

По своим свойствам эти трубы примерно равноценны, но преимущество всё-таки за PERT. Ведь её свойства врождённые, а не приобретённые. Гарантированный срок службы от 80-ти лет. Они не боятся заморозки, химически инертны, относительно легко свариваются. Единственный их минус – достаточно высокая упругость.  Поэтому они требуют надёжной фиксации при укладке на пол. Цена за 1 погонный метр трубы ᴓ 20 мм: PEX_c— 70 р., а PERT – 85 р.
