Схемы укладки водяного теплого пола: технологии монтажа своими руками

Выбор труб и их укладка

Для водяного тёплого пола подходят следующие виды труб:

• Медные;
• Полипропиленовые;
• Полиэтиленовые PERT и PEX;
• Металлопластиковые;
• Гофрированная нержавейка.

У них есть свои сильные и слабые стороны.

Характеристика Материал	Радиус изгиба	Теплопередача	Упругость	Электропроводность	Срок службы*	Цена за 1 м.**	Комментарии
Полипропилен	Ø 8	Низкая	Высокая	Нет	20 лет	22 р	Гнутся только с нагревом. Морозостойкие.
Полиэтилен PERT/PEX	Ø 5	Низкая	Высокая	Нет	20/25 лет	36/55 р	Не выдерживают перегрева.
Металлопластик	Ø 8	Ниже среднего	Нет	Нет	25 лет	60 р	Изгиб только со спецоборудованием. Не морозостойкие.
Медные	Ø3	Высокая	Нет	Есть, требует заземления	50 лет	240 р	Хорошая электропроводность может вызвать корродированние. Требуется заземление.
Гофрированная нержавейка	Ø 2,5-3	Высокая	Нет	Есть, требует заземления	30 лет	92 р

Примечание:

* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.

** Цены взяты с яндекс.маркета.

Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.

Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:

• Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
• Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.

Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.

Есть общепринятые стандарты, на которые ориентируются профессионалы:

• Шаг – 20 см;
• Длина трубы в одном контуре не более 120 м;
• Если будет несколько контуров, то их длина должна быть одинакова.

Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.

ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба. Укладку начинают от коллектора

Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты

Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.

Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.

Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке.  Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.

Как правильно класть утеплитель на пол под плитку

Первым этапом непосредственного монтажа нагревательных элементов является утепление пола. От качества выполняемой работы зависит эффективность работы всей системы и экономичность ее использования. Наибольшей популярностью среди теплоизоляционных материалов, используемых для системы теплого пола, пользуется пенофол. Этот рулонный утеплитель имеет самоклеящийся слой и фольгированное покрытие. Для утепления материал раскатывают и приклеивают на поверхности, места стыков проклеивают фольгированным скотчем. Для увеличения теплоизоляционных характеристик помещения делают нахлест пенофола на стены в несколько сантиметров.

После укладки утеплителя в нижней части стен по периметру помещения проклеивают демпферную ленту. Она компенсирует расширение напольного покрытия при нагревании.

Достоинства и недостатки

Теплые полы на сегодняшний день являются довольно популярными и используются многими владельцами частных домов. Теплоотдача в данных системах осуществляется за счет расположенных под напольным покрытием труб, по которым циркулирует разогретый теплоноситель, или же посредством электрических нагревательных элементов.

В результате пол нагревается и становится теплым на ощупь, что уже само по себе существенно повышает уровень комфорта в доме.

Среди положительных качеств теплого пола наиболее ярко выделяются следующие:

1. Высокий уровень комфорта. Нагретый до определенной температуры пол позволяет ходить по нему босиком, не боясь какого-либо дискомфорта.
2. Экономичность. Экономия при использовании теплых полов достигается за счет эффективного распространения энергии – она движется снизу вверх и обогревает только тот объем помещения, в котором тепло необходимо, т.е. лишние траты отсутствуют.
3. Возможность настройки температурного режима. Теплый пол настоятельно рекомендуется оснастить электронным блоком управления, который позволит системе отслеживать текущую температуру в помещении и удерживать ее в заданных пользователем пределах.
4. Простота монтажа. Обустройство теплых полов – это довольно простое занятие, особенно если речь идет об электрической разновидности системы. Водяной контур прокладывать сложнее, но даже его при желании вполне можно установить своими руками.

Недостатки тоже имеются:

1. Высокая себестоимость. Для монтажа теплого пола потребуется немало материалов, да и на некоторые инструменты придется раскошелиться. Снизить уровень затрат можно только одним способом – выполнить всю работу по обустройству отопления самостоятельно.
2. Уменьшение объема помещения. Толщина теплого пола может варьироваться в пределах от 7 до 12 см – и именно на эту высоту поднимается весь пол. Если потолки высокие, то особых проблем из-за этого не возникнет (разве что придется переделать пороги).
3. Требовательность к напольному покрытию. Накрывать теплый пол можно только теми покрытиями, которые хорошо пропускают тепло. Лучше всего приобрести специализированные материалы, рассчитанные на использование в сочетании с теплыми полами. Неподходящее покрытие не позволит системе эффективно работать, а в случае с электрическими нагревателями еще и существует вероятность их поломки в результате перегрева.

Достоинства теплых полов существенны, а недостатки не носят критический характер, поэтому такие отопительные системы вполне можно использовать для отопления, как в качестве основного, так и в качестве дополнительного источника тепла.

Какую систему выбрать

Системы напольного отопления делятся на водяные и электрические. Оба вида востребованы, и однозначно сказать какой из них лучше, нельзя. Чтобы определиться с выбором, следует ознакомиться с их характеристиками, сравнить плюсы и минусы.

Водяной пол

Основным условием для монтажа водяных полов является возможность прямого подключения к центральной отопительной системе или обустройство отдельной бойлерной. В многоквартирных домах такие полы могут использоваться лишь в том случае, если они изначально были заложены в проект. В стандартных городских квартирах их монтаж запрещен, поскольку давление воды в системе рассчитано исключительно на радиаторное отопление.

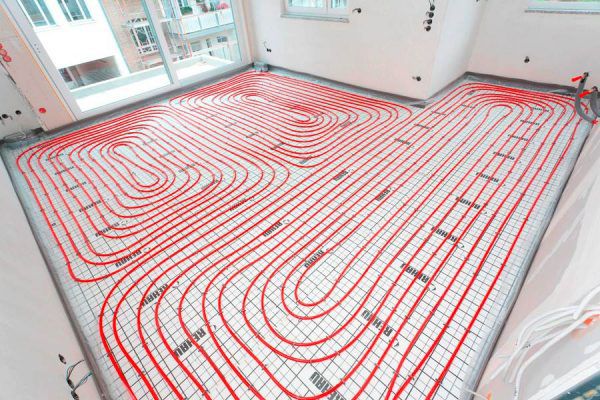

Водяной теплый пол

Для устройства теплых полов используются металлопластиковые или полимерные термостойкие трубы, благодаря которым система бесперебойно функционирует 40-50 лет, при условии правильной укладки и подключения. Такой обогрев является низкотемпературным, и чаще всего применяется как вспомогательное отопление. В то же время, он может выступать и в качестве основного источника тепла, особенно для небольших помещений.

Трубы для водяного теплого пола

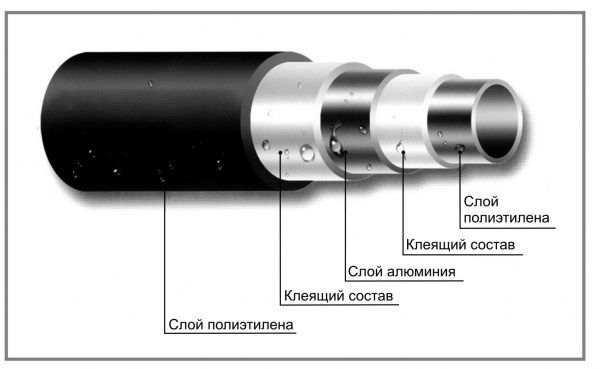

Строение полиэтиленовой трубы

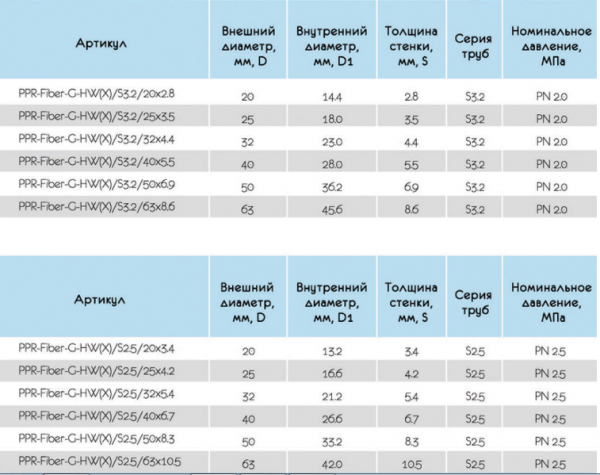

Таблица характеристики полипропиленовых труб

Система состоит из распределительного узла, в который входит коллектор, насос и смесительный узел, и отопительного контура. Оптимальной площадью для обогрева одним контуром считается 10-15 м2, поэтому для больших помещений проектируется система с несколькими контурами и возможностью отдельного отключения каждого из них.

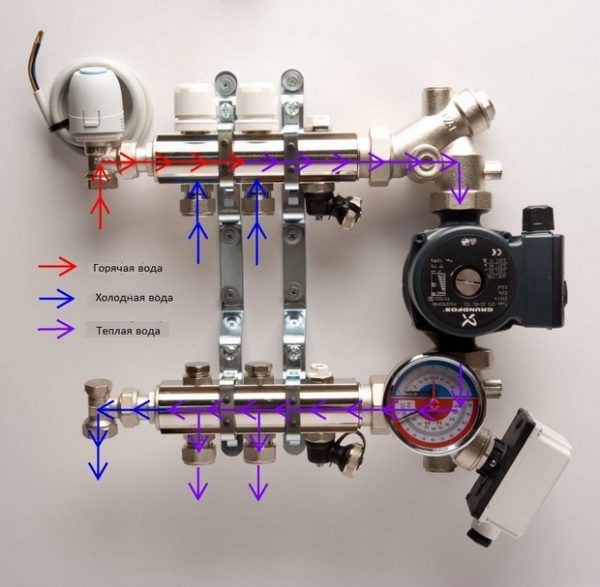

Схема коллектора для теплого водяного пола

Плюсы водяного пола:

• длительный срок службы;
• низкий расход энергоносителей;
• безопасность;
• отсутствуют ограничения по расстановке мебели.

Минусы:

• сложность проектировки и монтажа;
• большая толщина конструкции и, как следствие, высокая нагрузка на основание;
• в случае протечки требуется капитальный ремонт пола и полная замена контура.

Электрический пол

Электрические системы теплых полов оснащаются различными типами нагревательных элементов, и в зависимости от этого делятся на кабельные, пленочные и термоматы.

Тип пола	Характеристики
Кабельный	Самый распространенный вид, отличающийся простотой устройства. Монтируется в стяжке или слое плиточного клея, удобен при укладке на маленькой площади. Кабель выпускается полностью готовым к монтажу, поэтому его нельзя укорачивать либо наращивать. Во избежание перегрева, после монтажа над ним нельзя устанавливать мебель
Пленочный	Представляет собой тонкие полосы термостойкого полиэстера с запаянными внутри нагревательными элементами. Такое устройство обеспечивает очень быстрый и равномерный обогрев. Пленочные полы собираются из отдельных частей на месте монтажа и укладываются непосредственно под напольное покрытие. В стяжку и плиточный клей их устанавливать нельзя, поскольку щелочная среда разрушает пленку
Термоматы	Разновидность кабельной системы. Выпускаются в виде тонких рулонов из стекловолокна с закрепленным кабелем. При монтаже на сложных поверхностях стекловолокно допустимо подрезать, чтобы удобнее развернуть часть секции. Использование электрических матов существенно упрощает монтаж системы

Монтаж водяного пола

Для установки системы своими руками понадобятся такие материалы и инструментарий:

• трубы;
• вентили;
• фитинги;
• клипсы;
• насос;
• армированная сетка;
• коллектор;
• лента демпферная;
• гидроизоляционные материалы;
• теплоизоляционные материалы;
• скотч строительный;
• крепеж;
• набор саморезов;
• перфоратор;
• рулетка;
• строительный уровень;
• отвертка;
• ключи рожковые.

Последовательность работ

Прежде всего, необходимо провести очистку поверхности от грязи, всевозможных выпуклостей и мелких трещин. Качество выравнивания поверхности следует проверять строительным уровнем, поскольку при неровной поверхности возможно нарушение баланса теплоотдачи.

Следующий шаг — установка коллектора, где будут находиться основные компоненты системы. При монтаже шкафа нужно выбрать правильную высоту от поверхности пола, с тем, чтобы избежать проблем с перегибами труб.

Коллектор для водяного теплого пола

После установки распределительного шкафа нужно приступить к укладке гидроизоляции. Дешевле всего обойдется полиэтилен, который кладется внахлест. Швы стыкуются скотчем.

Далее укладывается теплоизоляция. В качестве теплоизолирующих материалов можно использовать:

• вспененный фольгированный полиэтилен;
• экструдированный пенополистирол;
• пенопласт (толщина в промежутке 50-100 миллиметров).

После укладки теплоизолирующего материала, нужно разложить демпферную ленту. Она предназначена для компенсации расширения стяжки вследствие разогревания поверхности.

Укладка демпферной ленты

Далее кладется армирующая сетка. Она нужна для укрепления стяжки. Если применить специальные пластиковые затяжки, трубы можно прикреплять к армирующей сетке, что позволит сэкономить на покупке клипс.

Армирующая сетка для теплого пола

Укладка труб

При укладке труб можно воспользоваться одним из трех основных методов: двойная спираль, обыкновенная спираль или «змейка». Спираль лучше применять во внутренних помещениях, а там, где есть окна лучше использовать «змейку». Укладка труб начинается от более холодной стенки — это позволит разогретому воздуху распределяться более равномерно.

Схема укладки труб теплого пола

Для помещений, в которых есть балкон, лоджия, веранда или мансарда понадобится дополнительный контур, иначе будут серьезные потери тепловой энергии.

При установке трубу нужно подсоединить к распределительному шкафу. Также труба стыкуется с возвратным коллектором. На стыках трубы следует надевать гофропрокладки.

Тестирование системы

После создания теплого пола нужно провести гидравлическое испытание (опрессовку). Это необходимо для выявления дефектов в системе. Для этого система наполняется водой под давлением, в 1,5 раза превышающее нормальное. Тестирование можно также провести с помощью воздушного компрессора. Срок испытания — сутки. Если протечки и другие дефекты труб не обнаружены, можно приступать к созданию стяжки.

Финишная стяжка

Толщина стяжки под плитку может варьироваться в пределах 3-6 сантиметров. Укладка плитка может производиться лишь через месяц после создания стяжки. Для ускорения высыхания стяжки можно включить систему обогрева, но при этом температура не должна быть выше 30 градусов.

Стяжка может быть осуществлена одним из двух материалов:

• песочно-цементный раствор (экономичный вариант, но на высыхание такой стяжки потребуется 25 суток);
• самовыравнивающаяся смесь (сохнет 10 суток).

Вплоть до полного просыхания стяжка должна находиться под повышенным давлением. После застывания раствора можно приступать к укладке плитки своими руками.

Кладка керамической плитки

Укладка керамической плитки на теплый пол

Процесс укладки плитки своими руками на водяной пол такой же, как и при работе с другими поверхностями. Можно лишь отметить, что удобнее использовать гладкую плитку. Слой клея наносится с помощью специального зубчатого шпателя. После наложения плитки на поверхность, ее нужно тщательно прижать и немного подержать. Швы должны быть очень ровными, поэтому лучше использовать специальные крестики. Затирка швов производится лишь после полного высыхания клея, на что может уйти до 2 суток.

Во время укладки кафеля водяной пол не должен быть включен. Его функционирование возможно только после затирки швов.

Если следовать инструкциям, то создание теплого пола вполне возможно своими силами. Хотя работа эта весьма трудоемкая, полученный результат оправдает потраченные усилия. Правильно установленный водяной теплый пол будет служить обитателям дома в течение многих лет.

Выбираем трубу

Перечень материалов, из которых изготавливаются трубы для «теплого пола», достаточно широк – от меди до металлопластика.

Медь

Если принимать во внимание только технические характеристики, то медные трубы можно считать идеальным вариантом. Список их преимуществ выглядит довольно убедительно:

• высокая прочность;
• устойчивость к коррозии;
• низкий коэффициент теплового расширения;
• высокая теплопроводность;
• долговечность.

И все же подогрев из медных труб не пользуется у нас большим спросом. Причины две:

• высокая стоимость самих труб;
• необходимость привлечения на этапе монтажа нескольких специалистов со специальным оборудованием, что также потребует дополнительных затрат.

Сталь

Для монтажа в конструкции пола подходят только бесшовные стальные трубы. Данный материал обладает хорошей прочностью и почти не увеличивается в размерах при нагреве, но, честно говоря, для систем внутрипольного подогрева он является малоподходящим. Причина – в характерных для стали недостатках:

• подверженность коррозии;
• образование грязе-солевого нароста на внутренних стенках;
• необходимость применения для гнутья труб специальных устройств – трубогибов.

Металлопластик

В большинстве случаев система подогрева пола сооружается именно из металлопластиковых труб, по крайней мере, в нашей стране. Действительно, этот материал обладает всеми необходимыми свойствами:

1. Достаточной теплопроводностью, которая обусловлена наличием алюминиевой прослойки.
2. Коррозионной и химической устойчивостью, обусловленной свойствами полимера, который выстилает трубу изнутри и снаружи, что продлевает срок службы изделия.
3. Отсутствием склонности к образованию накипи на стенках труб.
4. Способностью легко гнуться и хорошо держать форму.

Следствием указанных преимуществ является высокая долговечность металлопластиковых труб. К тому же они обладают доступной стоимостью.

Полипропиленовые (ПП) трубы

По своим качествам ПП-трубы могут считаться вполне пригодными для устройства системы «теплый пол». Все преимущества металлопластиковых труб, связанные с наличием полимера, характерны и для них. Однако, есть одно «но».

Дело в том, что минимальный радиус сгиба для полипропиленовой трубы равен 8-ми диаметрам. Таким образом, если укладывать «змейкой» трубу диаметром 20 мм, то минимальный шаг между соседними участками составит 320 мм.

С учетом низкой теплопроводности полипропилена это расстояние может оказаться слишком большим, вследствие чего жильцы будут ощущать так называемую «тепловую зебру» – заметный перепад температур в пределах стопы. Но решение у такой проблемы существует.

Обычно на рядом лежащие участки трубопровода укладывают металлические перемычки (лучше из меди или алюминия), которые способствуют равномерному распределению тепла.

Укладка труб для теплого пола из полипропилена

Для устройства «теплого пола» следует приобретать ПП-трубы марок PN20 или PN25. Они имеют армирование, благодаря которому коэффициент теплового расширения оказывается значительно меньше, чем у полипропилена в чистом виде. Армирование бывает двух видов:

• стекловолокно;
• алюминиевая фольга.

Если вы собираетесь осуществлять монтаж самостоятельно, выбирайте трубу со стекловолокном. При их пайке и установке фитингов не придется пользоваться специальным инструментом – шабером, как в случае с алюминиевым армированием. Также стекловолокно будет более предпочтительным, если вы имеете дело с малоизвестным производителем, в качестве продукции которого пока не уверены. Дело в том, что этот вид армирования связан с более простой технологией, поэтому вероятность «попасть» на бракованное изделие становится меньше.

Сшитый полиэтилен (PEX)

Вообще говоря, с этим материалом мы уже встречались, когда речь шла о металлопластиковой трубе.

Именно им оклеивается снаружи и изнутри алюминиевая прослойка.

В чистом же виде сшитый полиэтилен стоит гораздо дешевле, обладая при этом хорошей теплопроводностью и износоустойчивостью.

Важной характеристикой PEX-труб является плотность сшивки. Для применения в системах «теплого пола» ее значение должно лежать в пределах от 65% до 80%

Слабой стороной PEX-труб является неспособность держать форму. Они постоянно стремятся разогнуться, поэтому их приходится жестко фиксировать большим количеством хомутов.

Из всех имеющихся на сегодняшний день вариантов оптимальным по соотношению стоимости и характеристик признан металлопластик.

Те же, у кого, как говорится, денег куры не клюют, заказывают «теплый пол» из медных труб. Наиболее подходящий диаметр: 16 – 18 мм.

Подключение к основной системе отопления

Наиболее простой
вариант, как сделать своими руками тёплый водяной пол — от отопления, однако
этот способ не всегда является оправданным.

Для эффективного
функционирования оборудования, требуется соблюдать два правила:

1. Не допускать перегрев теплоносителя
   свыше 55 градусов. Это может испортить напольное покрытие, а в некоторых
   случаях, происходит выделение вредных веществ. Помимо этого, пол перегреется, и
   ходить по нему будет не комфортно.
2. Обеспечить правильный расход
   теплоресурсов, иначе произойдёт понижение температуры в радиаторе, и общий
   уровень обогрева помещения не изменится.

Есть несколько
вариантов, как сделать тёплый водяной пол в частном доме своими руками от
отопления.

Подключение на прямую
от радиатора

Подсоединение
водяного контура к радиатору — наиболее лёгкий способ. Один конец устройства
подключается к подаче, а второй к обратке. Но достичь требуемого обогрева можно
лишь при соблюдении ряда правил:

• общий котёл для обогрева воды нужен
  автоматический, чтобы он мог поддерживать необходимую температуру
  теплоносителя;
• площадь помещения должна быть не
  больше 10 кв;
• наличие мощного насоса для хорошей
  циркуляции теплоносителя.

Однако, специалисты
не рекомендуют данный метод при обустройстве водяного тёплого пола в частном
доме своими руками. Так как, он имеет несколько минусов:

• теплоноситель будет направляться в
  первую очередь в основные трубы и радиаторы, а по контуру тёплого пола движение
  будет замедлено, что понизит его температуру;
• при повышении температуры, пол будет
  перегреваться.

Но, если вы
остановили свой выбор на этом варианте, то лучше доверить работу специалистам,
так как при отсутствии опыта, самостоятельный монтаж может привести к протечке.

Чтобы сделать
правильную врезку труб тёплого пола, необходимо запостись радиаторным краном,
он устанавливается на подачу, и температурным регулятором РТЛ. Пошагово,
процесс подключения выглядит следующим образом:

1. В подающую трубу врезается тройник. А
   в обратку, кроме тройника, устанавливаются отрезки полимерных изделий и три
   тройных угловых переходника на 90 градусов. Оба выхода должны смотреть вверх —
   это облегчит процесс подключения.
2. Уровнем делается отметка вертикальной
   линии — к этому месту прикручивается клипса для полимерных труб, и закрепляется
   дюбелями.
3. Вывод впаивается и фиксируется в
   клипсе (теперь готовы оба выхода для кранов).
4. Монтируются краны — при этом,
   учитывается маркировка, стрелка показывает направление теплоносителя.
5. На оба конца контура тёплого пола
   устанавливаются головки, на них должна быть резьба, внутренняя — для обратки, и
   внешняя — для подачи.
6. Соединяются все выводы с помощью
   гофрированной стальной трубы.
7. Заключительный этап — устанавливается
   термоголовка на подающий кран.

Однотрубная
разводка и подключение к ней

Однотрубная разводка
— то есть система имеет всего одну трубу, по ней движется вода. Данная модель
надёжна, единственный минус — при движении теплоносителя происходит понижение
температуры. Поэтому, если к ней подсоединить ещё и водяной контур, то это
приведёт к дополнительному температурному понижению и возрастанию
гидравлического сопротивления, в связи с этим потребуется оборудовать
дополнительный насос.

Для хорошей работы
данной конструкции, нужно соблюдать ряд правил:

• чтобы температура не падала в
  радиаторе, врезку полового контура в отопление нужно делать после всех
  радиаторов;
• производить данное подключение
  возможно лишь при наличии не больше 5 батарей;
• чтобы подогрев пола поддерживался на
  одном уровне, следует подсоединить к системе трёхходовой смесительный клапан —
  он способен производить подмешивание к остывшей воде, горячую;
• требуется обустроить систему
  принудительным насосом, он будет обеспечивать циркуляцию теплоносителя.

Такая система
используется не часто, так как работает не стабильно. Поэтому, установка насоса
позволит создавать давление, которое будет направлять воду в трубопровод пола.
При открывании клапана, давление передаётся радиатору, а наличие
гидравлического сопротивления вызывает разбалансировку батарей и изменение
расхода воды.

При такой работе
отопительной системы, возможны аварийные ситуации. Поэтому, профессионалы
советуют при монтаже тёплого водяного пола в частном строение своими руками,
сооружать пол от котла, с использованием коллекторного узла.

Если вы хотите, чтобы в вашем доме всегда была комфортная атмосфера, то водяной тёплый пол — правильное решение. Смонтировать его самостоятельно в своём доме может каждый, главное выбрать качественный материал и соблюдать технологию укладки.

Расчет трубы для теплого пола в комнатах

Если по строительным конструкциям внутрь проникает холод, вблизи от наружных стен вносят изменения в проект. Здесь укладка теплого пола выполняется с уменьшением расстояния между трубами. Для приведенного выше примера можно использовать формулу: 0,15/1,5 = 0,1 м.

Расстояние между трубами теплого пола изменяют при необходимости
Может быть интересно

На рисунках изображена конфигурация «улитка». Она предпочтительнее «змейки», так как углы поворота меньше. Это позволяет уложить водяной теплый пол с лучшим распределением тепла по площади помещения. Во втором варианте часть комнаты не будет прогреваться охлажденной водой. Но отвергать его полностью не стоит. Это пригодится, например, для участка, прикрытого ковром, журнальным столиком.

Какие существуют виды укладки водяного теплого пола

Чтобы не ошибиться, используют размеченный соответствующим образом лист. Его можно создать в графическом редакторе или другой подходящей программе.  На картинке (ниже) видно, как с помощью такого инструмента составляется план для отдельной комнаты со скошенным углом. «Квадратом» отмечена область, где установка труб не нужна.

Монтироваться трубы будут проще при наличии такого чертежа

Устройство водяного пола

Состоит водяной теплый пол из:

• медных либо металлопластиковых труб;
• бетонной стяжки с армирующей сеткой и демпферной лентой;
• гидроизоляции;
• утеплителя (обычно экструдированный пенополистирол);
• отражающего вверх тепло экрана из алюминиевой фольги;
• коллекторно-смесительного узла.

В большинстве случаев трубы ТП размещаются в заливаемом слое бетона. Это классический вариант устройства подобной системы отопления. Однако здесь применима и сухая стяжка в виде настила из фанеры и ГВЛ. Но при самостоятельном монтаже предпочтение обычно отдается мокрой технологии с заливкой песчано-цементного раствора.

Бетонный слой дольше прогревается, но зато потом и дольше держи в себе тепло, постепенно отдавая его комнате. При этом бетон можно как замешать самому на месте из цемента и песка, так и взять для этого готовую смесь для стяжки пола от того или иного производителя. Главное не использовать при заливке водяного ТП растворы на гипсе. Они с подобной обогревательной системой несовместимы.

Устройство теплого пола
