Устройство и принцип работы термостатического вентиля (видео)

Если батареи слишком горячие

В этом случае возникает вопрос о том, как отрегулировать батареи отопления в квартире. Изменить температуру в сети пользователь не может, остается только уменьшать скорость потока жидкости в отопительных приборах. Для этого используют специальные ручные или автоматические устройства.

Вентиль с ручным управлением – самый простой и давно известный способ. Уменьшая с помощью штока доступное сечение трубы, мы уменьшаем поступление нагретой жидкости в радиатор и тем самым уменьшаем ее теплоотдачу. При этом следует проверять, не окажется ли такая «регулировка тепла» невыгодным предприятием: при параллельном подключении всех батарей уменьшение потока в первой автоматически вызывает охлаждение остальных. Таким образом, если первый в цепочке радиатор расположен в спальне и он слишком горячий, можно уменьшить его нагрев. Но тогда последний радиатор – например, в кухне – окажется почти холодным и отопление в помещении будет недостаточным.

Важно: если жарко в квартире, но система отопления однотрубная – регулировку можно устраивать только при наличии байпасов (перемычек). В противном случае, «прикрутив» батареи у себя, можно получить неприятности с соседями, живущими «дальше по стояку» или с сотрудниками коммунальных служб. При двухтрубной схеме таких проблем не возникает

При двухтрубной схеме таких проблем не возникает.

Для регулировки батарей отопления устанавливают либо вентиль и шаровой кран на подводящей и отводящей трубах соответственно, либо термостат на батарее отопления.

Важно: на подающей трубе должен устанавливаться именно вентиль, а не шаровой кран! Кран является чисто запорной арматурой с двумя рабочими положениями – «открыто» и «закрыто». Промежуточные положения шара приводят к его постепенному разрушению твердыми частицами теплоносителя, поэтому «время жизни» такого крана гораздо меньше, чем у вентиля. Вентиль же считается запорно регулирующей арматурой для отопления и имеет более широкий диапазон рабочих положений между крайними

Вентиль же считается запорно регулирующей арматурой для отопления и имеет более широкий диапазон рабочих положений между крайними.

Для ручной регулировки системы отопления в квартире используют специальные регулировочные вентили с прямым или угловым подключением.

Выбор желаемого положения штока в этом случае зависит от температуры на улице, нагрева подаваемой в отопительную систему воды и пожеланий пользователей. Как регулировать батареи отопления с регулятором? Внимательно отслеживать температуру в квартире (доме) и «подкручивать» вентиль до желаемого результата. Интересно, что ручных вентилях встроен термоклапан и можно сравнительно легко превратить устройство для ручной регулировки в автоматическое, купив и закрепив на нем термоголовку.

Автоматические регуляторы

Автоматические устройства состоят из термоклапана и термоголовки.

Клапан позволяет менять сечение в подводящей трубе, термоголовка на основании выносных или встроенных датчиков температуры, а также дополнительных контроллеров, дает команду на изменение положения штока в клапане.

В наиболее простом (и дешевом) варианте устройства содержится капсула с газом или жидкостью, которая под действием изменения температуры расширяется и сжимается. Расположенный рядом с этой капсулой поршень штока смещается в сторону уменьшения или увеличения проходного сечения трубы. Более сложные приборы имеют питание от батарейки или аккумулятора, передают усилие на шток с помощью электротока. Некоторые варианты подключаются к домовой электросети, например, термостаты, встроенные в общую систему «умный дом».

Вопрос, как регулировать температуру батареи отопления с помощью термостата – в полностью автоматизированном режиме или с контролем владельца жилья – решается в зависимости от общей схемы системы «умный дом» и особенностей ее работы.

Важный нюанс: для нормальной работы устройства с вынесенным датчиком температуры необходимо обеспечить постоянную и свободную циркуляцию воздуха возле термометра. Если датчик находится непосредственно в термоголовке, ее лучше монтировать горизонтально (перпендикулярно основной плоскости радиатора), поскольку именно в этом положении нагревательные элементы меньше всего влияют на термометр.

На качество работы вынесенных датчиков температуры также влияют:

• плотные шторы, закрывающие его;
• слишком малое расстояние между подоконником и датчиком;
• установка отопительного прибора в нише.

Регулировка

Как регулируются термостатические клапаны для радиаторов?

1. При необходимости дросселем на обратном трубопроводе выполняется балансировка системы отопления.
2. Термостатический кран радиаторов полностью открывается.
3. Рукоятка термоголовки снимается и повторно устанавливается так, чтобы максимальный нагрев на ее шкале соответствовал полностью открытому положению клапана. Дальнейшая регулировка выполняется вращением рукоятки.

Полностью открытый клапан соответствует максимальному нагреву на шкале термоголовки.

1. Если шкала термоголовки размечена в градусах, ее калибровка выполняется по обычному комнатному термометру, лежащему на уровне стола поодаль от батареи.

Какого производителя выбрать при покупке трехходового клапана?

Современный рынок предлагает большой выбор изделий. Следует отталкиваться от общих параметров вентилей:

• Тип самого вентиля.
• Назначение клапана (например, для теплого основания)

Исходя их общих параметров, можно определяться с маркой и стоимостью изделия. На российском рынке большой популярностью пользуются вентили марки Esbe (Эсбе). Это шведская компания, производящая подобное оборудование на протяжении уже века. Доверие и надежность сопровождает бренд во все времена. Выбор оборудования этой компании сможет гарантировать безупречную и долговечную эксплуатацию.

Особое внимание стоит обратить на оборудование американской компании Honeywell (Ханивел). Продукция отличается высокотехнологичностью, простотой и удобством

Установка и использование изделий для теплого основания этой компании не составляет никакого труда. Инновации внедряются в технологический процесс изготовления оборудования ежегодно. Постоянные обновления позволяют добиться максимальной эффективности в работе изделий.

В последнее время популярностью стали пользоваться клапаны марки Valtec (Валтек). Это компания изготавливает свою продукцию в сотрудничестве с российскими и итальянскими специалистами. Изделия отличаются высоким качеством и приемлемой ценой. Потребителю всегда предоставляются сопутствующие сертификаты. Гарантийный срок на изделия составляет семь лет. Оборудование компании не подведет и будет служить в течение многих лет.

Установка трехходовых клапанов требует особого внимания. Следует учитывать множество нюансов. Грамотная установка оборудования положительно отразится на работоспособности всей системы отопления.

Клапан для теплого пола

Небольшое помещение

Если теплый пол устраивается в ванной, прихожей, на кухне или просто в одной комнате, нецелесообразно устанавливать узел подмеса, т. к. его стоимость будет слишком высокой. Как вариант, есть возможность установить комплект, специально предназначенный для теплого пола. В комплект входят отсечные вентили (две штуки) и термостатический клапан.

Теплоноситель для теплого пола не должен быть слишком горячим. Для этого термостат определяет температуру подачи его из котла и, если она превышает допустимые границы – клапан перекрывается. После этого прекращается циркуляция в системе отопления теплого пола. Когда жидкость остывает – клапан открывается.

Большая площадь

Если устраивается теплый пол для большого помещения или частного дома, то целесообразно установить узел смешения, который будет являться распределителем отопительной системы на два контура. Один контур будет высокотемпературным, он обеспечит подвод теплоносителя до 90 0 С к радиаторам отопления. Второй контур будет обеспечивать подачу теплоносителя до 50 0 С к теплому полу.

Такая система заключается в работе большого контура, который будет обеспечивать радиаторы отопления, а на обратке устанавливается трехходовой термостатический клапан. Он обеспечивает остывшим теплоносителем контур теплого пола. После этого жидкость стремится в сторону котла для подогрева.

Общественные здания

Если выполняется большой объем работ по устройству теплого пола в здании общественного назначения или многоэтажного жилого дома, устраивается сложная система отопления. Здание разбивается на отдельные зоны или монтируется большой смесительный узел, который будет обеспечивать смешивание для всех контуров теплых полов. Смешивание обеспечивает трехходовой термостатический клапан.

Такую систему обеспечивает вязка контроллера, трехходового оборудования и привода. Термостат определяет допустимые температурные границы, которые будут приемлемы для отопления с помощью системы теплого пола. После смесительного узла жидкость попадает на общий распределительный коллектор теплого пола либо на коллектор, находящийся на этаже или в квартире.

Разбираемся с разновидностями приборов

По способу регулировки клапаны делятся на механические и автоматические. Первые требуют ручного поворота механизма сужения протока в трубах.

Оба устройства выполняют одинаковую функцию — корректируют подачу теплоносителя в радиатор в соответствии с установленными пользователем параметрами, но использование автоматики менее хлопотное

Автоматическим моделям не нужна ручная регулировка. Когда температура вокруг термостата снижается, они самостоятельно это фиксируют и корректируют поток теплоносителя.

Производители предлагают и разные конструкции термостатов:

• Обычные для двухтрубных систем — простейшее устройство. Если нужна гидравлическая увязка радиаторов по одной ветке, рекомендуется добавить в схему запорно-регулирующий вентиль на подаче (обратка).
• Со скрытой и открытой гидравлической надстройкой — в таких приборах есть муфта с внутренним штоком, поэтому возможна гидравлическая регулировка.
• Для однотрубных, гравитационных систем — за счет увеличенного прохода пропускная способность у этих устройств повышена до 5,1 м3/час, поэтому они могут устанавливаться в безнапорные системы.
• 3-х-ходовые для схем с байпасом — умеют регулировать и распределять теплоноситель в связке с байпасом. Когда заданная температура достигает клапана, теплоноситель отправляется в байпас, когда она падает — байпас частично перекрывается.

В процентном соотношении термоклапанов для двухтрубок гораздо больше, чем для однотрубок, а последних в нашей стране около 80%.

Это связано с тем, что прибор и придуман изначально для первых, где теплоноситель распределяется по приборам принудительно под большим давлением. Преднастройка клапанами и предназначена для равномерного распределения давления по системе.

Клапаны для однотрубок есть лишь у некоторых производителей – Heiz, Danfoss, Heimeier, Oventrop.

В схемах с одной трубой нельзя использовать обычные «двухтрубные» термостаты: у них меньшая пропускная способность, они способны работать только при большой разнице давлений на подаче и обратке, поэтому будет риск перенаправления теплоносителя в байпас.

Внешне «однотрубные» клапаны больше по размерам.

Трехходовые клапаны уместны в схемах с твердотопливным котлом, а также для разделения потоков, байпасной обвязки радиаторов. Прибор может применяться и в однотрубной разводке

Также термостатические клапаны отличаются по форме. Бывают прямыми, угловыми или входят в гарнитуры с перемычками для труб. Прямые уместны на обычных батареях. Угловые нужны в схемах с нижней подводкой труб, когда СО частично замаскирована под полом.

Отдельная разновидность термоклапанов — электронные. Они имеют более широкий функционал, чем обычные. С их помощью можно выставлять разную температуру в помещении на каждый день недели и даже почасово.

Электронные термоголовки дороже и больше обычных: внутри корпуса есть отделение для двух батареек. Есть модели со съемными и встроенными блоками управления

Электронные термостаты обеспечивают существенную экономию расхода теплоносителя. Если с 8 утра до 6 вечера в квартире или доме никого нет, прибор будет исправно поддерживать минимальную температуру. А к приходу хозяев нагреет помещения до комфортного уровня.

В продаже есть и клапаны с антивандальным кожухом. Они надежно защищены от неквалифицированного вмешательства и подходят для установки как в доме с маленькими детьми, так и в садиках, школах.

Правила установки термоголовки

Место подключения при установке термоголовки на радиатор не зависит от ее вида. В любом случае это труба, напрямую подающая теплоноситель к батарее.

Чтобы устройство работало корректно, вокруг него беспрерывно должен циркулировать воздух.

Рекомендации по подключению

Каждый производитель дает рекомендации по поводу подключения термоголовки.

Несмотря на это, существуют и общие условия монтажа:

1. Корпус должен быть защищен от прямых ультрафиолетовых лучей. В противном случае прибор будет работать неточно.
2. Термоголовка должна быть открыта. Ее не следует скрывать никакими защитными коробами, мебелью.
3. Нельзя, чтобы устройство находилось над трубами отопления. В этом случае будет несоответствие между температурой в помещении и зоной вокруг головки.
4. Если устройство практически изолировано, нужно устроить байпасную линию или поставить перепускной клапан в районе подающей трубы и обратки.
5. Подсоединяемый трубопровод не должен оказывать давление на корпус клапана.

Во время монтажа регулятор термоголовки нужно установить на максимум. Это обеспечит правильную работу устройства. Непосредственно перед установкой движение воды или другого теплоносителя в контуре нужно перекрыть, затем слить.

Устанавливать термоголовку вертикально запрещено. Она должна располагаться параллельно полу. Такое положение гарантирует, что на нее не оказывает влияния теплый воздух

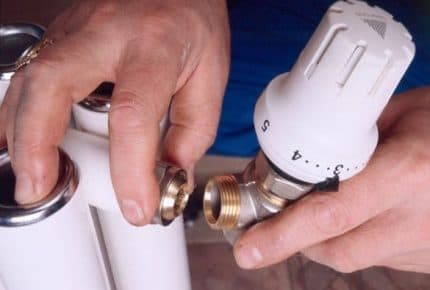

Последовательность монтажа прибора

Монтаж нужно начать с обрезки труб, которую выполняют, отступив немного от радиатора. Следующий шаг — демонтаж существующей запорной арматуры. Далее, отделяют хвостовики от клапанов и ввинчивают их в пробки радиатора.

Монтируют на место обвязку, предварительно собрав ее, соединяют трубы. Остается отрегулировать температуру путем поворота ручки термостата до тех пор, пока насечки не совпадут с имеющимися метками на корпусе, соответствующими определенной температуре.

Не рекомендуется перетягивать гайки крепления термоголовки, т.к. материалы, из которых она изготовлена, довольно мягкие. Для этого лучше применить динамометрический ключ

Важно, чтобы стрелка на корпусе показывала в сторону потока горячего теплоносителя в системе. В противном случае работа проделана напрасно, работать ничего не будет

Устанавливать термоголовку можно как на входе, так и на выходе.

Нельзя пренебрегать рекомендациями производителей по поводу уровня установки прибора, поскольку он откалиброван на температурный режим на этой высоте. В основном это 0,4 – 0,6 м от пола.

Но не все батареи имеют верхнюю подачу, она бывает и нижней. Если нет образца, подходящего по высоте, выход в настройке термоголовки на более низкую температуру.

Поскольку у пола более прохладно, а прибор настроен на температуру, которая должна быть у верхнего края батареи, в помещении будет жарко. Чтобы не делать этого, можно установить термоголовку с выносным датчиком. Есть и такой вариант, как самостоятельная настройка регулятора.

Особенности выполнения настройки

Для нормальной работы устройства нужна предварительная настройка. Перед этим включают отопление и изолируют комнату, закрыв дверь.

В определенной точке устанавливают термометр и приступают к выполнению настройки:

1. Поворачивают термоголовку в левую сторону до упора с тем, чтобы течение теплоносителя было полностью открыто.
2. Ждут пока температура повысится на 5-6° по сравнению с исходной.
3. Поворачивают головку до упора вправо.
4. Когда температура упадет до нужной величины, вентиль постепенно откручивают. Останавливают вращение, при появлении шума в радиаторе и потеплении корпуса.

Последнее положение термоголовки соответствует комфортной температуре. Она и будет постоянно поддерживаться.

В конструкцию электронных термоголовок заложены встроенные программы. Они дают возможность настраивать температуру с большой точностью — вплоть до 1 градуса

Описанная последовательность подходит для большинства приборов. Если она и отличается, то выполнить ее несложно, поскольку в паспорте все подробно расписано.

Что делать с заклинившим шаровым краном

Если шаровые краны не вращать годами, то они имеют свойство закисать и заклинивать. В подобной ситуации не пытайтесь решить вопрос физически и не насилуйте «бабочку» пассатижами либо газовым ключом. Она изготовлена из хрупкого сплава и наверняка сломается. Действуйте так:

1. Открутите фиксирующую гайку и снимите рукоятку типа «бабочка» со штока.
2. На большинстве подобных вентилей под рукояткой обнаружится гайка, зажимающая пластиковый сальник. Ослабьте ее, повернув ключом на пол-оборота. Если гайки нет, переходите к следующему пункту.
3. Возьмите разводной ключ либо другое приспособление, позволяющее надежно ухватиться за лыски на штоке. Не прилагая большого усилия, поверните его насколько возможно.
4. Когда ощутите сопротивление, поворачивайте шток обратно до упора и снова вперед, пытаясь провернуть его еще на несколько градусов. Работайте аккуратно и без спешки!
5. Разработайте таким образом вращение вентиля на 90°, после чего затяните гайку сальника и установите на место рукоятку.

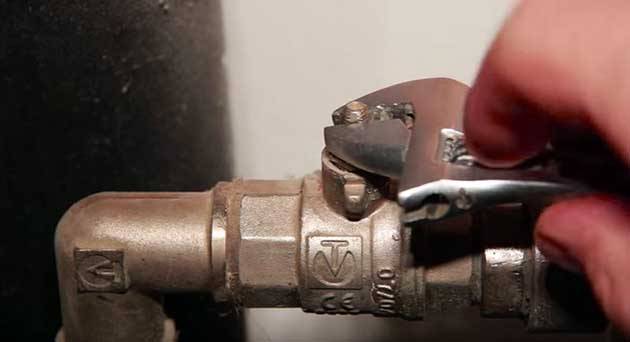

Разводным ключом можно плотно ухватиться за грани

Совет. Если в домашнем хозяйстве найдется аэрозольная смазка WD-40, нанесите ее на шток и обождите 5—10 минут перед вращением.

Будьте вдвойне осторожны, перекрывая батареи закисшими кранами в отопительный сезон. Станете слишком торопиться и прикладывать большое усилие — отломаете металлический стержень или шар, а в худшем случае лопнет корпус вентиля. Из трещины может ударить струя горячей воды, способная вас обжечь. Пока вы спуститесь в подвал и закроете стояк отопления, теплоноситель нанесет ущерб интерьеру комнаты, а сколько стоит сейчас ремонт квартиры, вы примерно догадываетесь.

Если не уверены в своих действиях, — вызывайте мастеров – сантехников. Подробнее о том, чем закрыть заклинивший шаровой кран с целью отключить батареи отопления, рассказано на видео:

Типы термостатических головок

Существует три вида термостатических элементов: ручной, механический и электронный. Несмотря на то, что они выполняют одни и те же функции, они могут предоставить различные уровни комфорта, поскольку обладают разными возможностями.

Ручная регулировка

Принцип работы подобных устройств достаточно простой и имеет аналогию с работой обычного запорного вентиля. Поворачивая головку терморегулятора в ту или иную сторону, добиваются определенной температуры радиатора отопления за счет объема теплоносителя. Считаются самыми надежными, самыми простыми и самыми дешевыми устройствами для регулировки температуры, но их удобство находится на самом низком уровне. Чтобы отрегулировать оптимальную температуру, приходится крутить головку вручную.

Ручная термоголовка — самый простой и надежный вариант

Их стоимость не столь высокая, а их функциональные возможности позволяют не устанавливать запорных кранов на входе и на выходе батареи.

Механическое регулирование

Подобный способ регулирования связан с некоторыми сложностями, поскольку такие терморегуляторы поддерживают температуру батарей отопления в автоматическом режиме. Основу такого терморегулятора составляет сильфон в виде эластичного цилиндра, заполненного газом или жидкостью, обладающими большим коэффициентом температурного расширения. Нагреваясь, газ или жидкость начинают увеличиваться в объеме, за счет чего и происходит регулировка.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон связан с элементом, который перекрывает путь прохождения теплоносителя. До того, как газ или жидкость в сильфоне не нагреются, шток находится в отжатом положении и через батарею проходит максимальное количество теплоносителя. По мере нагревания газ или жидкость увеличиваются в объемах, что передается на шток, который начинает перекрывать проходное отверстие, уменьшая объемы подачи теплоносителя. По мере остывания вещества его объемы уменьшаются и шток начинает движение в обратном направлении, приоткрывая проходное отверстие и давая возможность теплоносителю поступать на батарею в больших объемах. В результате, батарея опять начинает нагреваться, повышая температуру в комнате.

Газ и жидкость

Механические терморегуляторы способны поддерживать температуру батареи с точностью до 1 градуса, при этом точность зависит от вещества, примененного в сильфоне. Газы быстрее реагируют на температурный дрейф, но подобные устройства намного сложнее конструктивно.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости несколько инертнее, но их производство не связано с технологичными трудностями. Точность, хотя и несколько ниже, но полградуса вряд ли можно ощутить. В связи с этим, в основном встречаются изделия с жидкостным наполнением.

Выносные датчики

Термостатическая головка устанавливается так, чтобы она могла регулировать температуру батареи в зависимости от температуры комнаты. В связи с тем, что подобные устройства отличаются приличными размерами, такая установка связана с определенными трудностями. Решить подобную проблему может терморегулятор с выносным датчиком. Датчик температуры имеет связь с головкой за счет тонкой капиллярной трубочки. Это позволяет установить датчик в удобном месте.

С выносным датчиком

Регулировка теплоотдачи радиаторов отопления осуществляется с учетом температуры воздуха в комнатах. Недостаток подобных решений заключается в их высокой стоимости, хотя точность регулирования температуры достаточно высокая.

Термоголовка для радиаторов

Watch this video on YouTube

Электронное регулирование

Электронные терморегуляторы имеют, как свои достоинства, так и свои недостатки. К недостаткам следует отнести несколько большие размеры, по сравнению с механическими, поскольку механизм регулирования занимает больший объем, плюс еще пара батареек, а также электронная начинка. Достоинство – это большой набор функций за счет работы микропроцессора, который управляет работой всего устройства.

Электронные терморегуляторы на батареи отличаются большими размерами

Благодаря специально разработанным программам, появилась возможность программирования температуры в помещении буквально по часам, в зависимости от того, день это или ночь.

Естественно, что стоимость подобных терморегуляторов значительно выше механических. К тому же, необходимо контролировать заряд батарей, хотя их работы хватает на несколько лет.

термостата living eco — Установка

Watch this video on YouTube

Классификация и принцип действия

Отдельно от клапана термоголовка для радиатора отопления совершенно бесполезна, так как внутри нее расположен датчик, срабатывающий на изменение температуры в комнате. В сильфонной камере находится твердое, жидкое либо газообразное вещество, изменяющее объем.

Камера соединена со штоком, который либо полностью перекрывает термостатический клапан, либо открывает его до отрегулированного уровня. Это основное отличие термоклапана от регулировочного, которым можно немного убавить/прибавить поток теплоносителя внутри регистра отопления.

Таким образом, в трубу подачи теплоносителя в радиатор обогрева вначале врезается клапан, на него наворачивается термоголовка перпендикулярно потоку жидкости. Существует несколько модификаций термоголовки:

• для однотрубных систем – производит ограниченное число компаний, например, модели RA-G, RTD-G фирмы Danfoss;
• для двухтрубных систем – в любом магазине 97% ассортимента головок относятся именно к этому типу.

Визуально отличить головки для 2-х трубной системы можно по размеру регулировочного колпачка и цвету. Приборы для однотрубных контуров обогрева крупнее, имеют серый, белый цвет. Красные колпачки небольшого диаметра устанавливаются на головки для двухтрубных систем с большим давлением, малой подачей.

Стрелки на корпусе указывают направление потока теплоносителя, монтаж против стрелки запрещен. Поэтому при выборе необходимо учесть, снизу или сверху поступает горячая вода в батареи разных комнат квартиры.

Принцип работы термоголовки для радиатора отопления имеет предельно простой:

пользователь выставляет необходимое значение температуры воздуха в комнате, для чего на приборе имеется шкала с делениями (например, 21 градусу обычно соответствует значение 3);

при повышении температуры на 1 градус вещество внутри камеры сильфона нагреется, увеличится в объеме, надавит на шток клапана;

подача в батарею горячей воды перекроется полностью, однако циркуляция в контурах обогрева сохранится через байпас;

неработающий регистр приведет к снижению температуры, объем вещества в сильфоне уменьшится, исчезнет давление на шток, клапан откроется.

Технология регулирования температурного режима помещения в этом случае эффективна лишь для радиаторов с минимальной инерцией. Биметаллические, алюминиевые, стальные батареи остывают/нагреваются быстрее, поэтому оптимально подходят для автоматических регулировок термоголовками. Чугунные радиаторы нагреваются долго, аккумулируют тепло, остывают дольше, поэтому эффективность регулировок термоголовками снижается.

Чтобы термоголовка для радиатора отопления имела максимальную эффективность регулировки микроклимата в комнатах, ее нужно устанавливать правильно. Основными ошибками домашних мастеров традиционно являются:

вертикальное размещение на клапане – чтобы прибор не торчал вбок, не мешал хождению возле батареи, влажной уборке, его монтируют вертикально, при этом происходит нагрев сильфона тепловыми потоками, поднимающимися от клапана, поэтому следует разместить головку горизонтально наружу;

установка в нишах – в замкнутых пространствах конвекция снижается, тепло аккумулируется за шторами, под подоконниками, температура сработки головки отражается не корректно;

монтаж в нисходящих потоках у подоконника – сильфон интенсивно охлаждается сквозняком из окна, форточки, перестает срабатывать.

Оптимальной считается регулировка термоголовки для радиатора отопления с использованием выносного датчика, размещенного на стенах. Промышленность выпускает головки с трубками в пределах 2 м, что позволяет нормально удалить датчик от отопительного прибора, сквозняков из окна.

Статья по теме:

Самостоятельная установка термоголовки на радиатор отопления должна производиться на линии подаче после байпаса перед регистром. Для удобства эксплуатации производители выпускают головки нескольких типов, классифицирующихся признаками:

регулировка – ручная или предварительные настройки (специальным ключом выставляются специалистом-сантехником);

монтаж – слева/справа от батареи, осевые, угловые, прямые, трехходовые для монтажа в байпас;

термоэлемент – настенный датчик, выносной контроллер или встроенный сильфон;

• рабочее вещество сильфона – бюджетные парафиновые головки, жидкостные приборы средней стоимости, дорогостоящие газовые термоэлементы;

Предохранительный клапан

Название прибора говорит само за себя. Основная его функция — это сброс непредвиденных нагрузок, которые могут возникнуть при тех или других обстоятельствах. Плюс дополнительно регулировка потока теплоносителя.

Кстати, устанавливать его можно на любом участке трубопровода

При этом важно не место, а удобство обслуживания, если такая необходимость вдруг возникнет

Виды предохранительных клапанов

• Самый простой вариант — это муфтовые предохранители из латуни. Конструкция их проста — с двух сторон нарезана резьба, а клапан представляет собой подпружиненный шток с прокладкой из EPDM. Это прямоточная модель, клапан которой открывается под давлением потока теплоносителя. Обратное давление перекрывает магистраль. Это один из самых дешевых приборов, но служит он очень долго, что проверено временем.
• Есть еще один латунный вариант, но с более сложной конструкцией, где трубы подключаются в перпендикулярных плоскостях. Здесь используется шток и пружина из нержавеющей стали. Устанавливают его непосредственно после циркуляционного насоса. Принцип действия такого устройства достаточно прост. Давление теплоносителя сдавливает пружину, которая начинает давить на шток. Тот открывает канал, через который теплоноситель выдавливается наружу из системы, спасая ее от разрывов труб и других элементов. Кстати, максимальная температура, которую может выдерживать клапан, составляет 120С.
• Существует большое количество разновидностей обратных клапанов, которые также входят в группу предохранительных. Их основная функция — не дать осуществиться противотоку теплоносителя, если в системе вдруг падает давление.

Есть несколько основных видов — дисковые, шаровые, флажковые и прочие. Но все они делятся на подпружиненные и беспружинные. С первыми все понятно — там основной упор делается на силу противодействия пружины. Второй вид — это когда возврат запорного элемента происходит под действием собственной массы.

Трехходовые клапаны. Этот вид запорной арматуры устанавливается в отопительные системы, где предусмотрены низкотемпературные контуры. К примеру, когда в схеме есть конденсационный котел. В настоящее время производители выпускают такой вид клапанов с ручным переключением или с электрическим. Во втором случае необходимо подключать прибор к сети переменного тока напряжением 220 вольт.

Трехходовые клапаны

Давайте подробнее остановимся на трехходовых клапанах, потому что потребители редко с ними сталкиваются, и многим они просто неизвестны. В их конструкции три отверстия — два выходных и одно входное. Поток теплоносителя регулируется заслонкой, которая может быть в виде штока или шара. Вращательное движение перераспределяет поток движущейся жидкости.

Мы уже упоминали о конденсационных котлах, но трехходовые клапаны используются не только в этих системах. Очень часто их применяют, когда от одного нагревательного котла работают разные системы отопления. К примеру, «теплые полы» и обычные радиаторы. Понятно, что для теплого пола не нужно нагревать теплоноситель до очень высокой температуры. Но что делать, если котел один, и греет он горячую воду до стандартной для всей системы температуры?

В этом случае трехходовой клапан выполняет сразу несколько функций:

• Во-первых, он разделяет участки.
• Во-вторых, разграничивает плотность потока по ветвям.
• В-третьих, с его помощью происходит смешивание теплоносителя из магистрали подачи и обратки, до того как последний будет подан в систему отопления «теплый пол». То есть в половое отопление вода будет поступать с более низкой температурой, чем на радиаторы.

Несколько рекомендаций. Берите модель с сервоприводом. Это избавит вас от необходимости постоянного контроля над температурой теплоносителя. Подобное устройство является автоматическим и работает от датчика, вмонтированного в низкотемпературный контур. Изменение температуры влечет за собой срабатывание запорного устройства, которое открывает или закрывает подачу воды из обратной магистрали. Так что все просто.

И последнее. Сервопривод может входить в комплектацию клапана или продаваться в качестве отдельного элемента. А сами клапаны изготавливают из стали, чугуна или латуни. Последние используются в системах отопления жилых помещений.
