Обратный клапан для канализации. устройство, принцип работы

Процесс монтажа обратного клапана

Существует определенный порядок, как установить обратный клапан. Простым случаем является монтаж клапана-манжеты на сантехнику.

Он состоит из таких этапов:

1. На выпуск унитаза надевают манжету.
2. Выпуск с манжетой помещают в раструб канализационной трубы.
3. Унитаз фиксируют штатными крепежными элементами.

При этом нужно учитывать несколько нюансов:

• унитаз нужно подключать к трубе, имеющей прямой участок после раструба, а заслонка не должна упираться в стенку отвода;
• не следует при сборке соединений применять герметик и монтировать прибор на мастику или цемент, поскольку клапан нужно будет чистить.

Если требуется смонтировать клапан в разрыв ранее собранного канализационного участка, необходимо приобрести фасонный элемент, который называется компенсирующим патрубком — короткую трубку, имеющую удлиненный раструб.

Последовательность монтажа:

1. Трубу разрезают выше раструба в двух местах.
2. Вырезанный участок удаляют.
3. Обрезок трубы вынимают из раструба.
4. Компенсатор надевают до упора на трубу выше раструба.
5. В раструб вставляют обратный клапан.
6. Компенсатор осаживают в раструб клапана.

Нюансы имеются и в этом случае:

1. На отрезанных участках трубы нужно с внутренней стороны зачистить заусенцы и снять наружную фаску. Если этого не сделать, при работе канализации, неровности начнут задерживать мусор. В свою очередь, фаска поможет легко стыковать раструбное соединение.
2. Раструб клапана после сборки следует зафиксировать отдельным хомутом, чтобы не допустить самопроизвольную расстыковку в случае подпора канализации, поскольку компенсатор может сместиться вверх по трубе.

Чтобы смонтировать затвор при отсутствии раструба, кроме компенсатора понадобится канализационная муфта. Ее помещают на отрезанную по размеру трубу, ниже места расположения клапана. Остальные действия аналогичны тем, о которых рассказано выше.

Последовательность установки вакуумного клапана для канализации

Клапан крепится исключительно в вертикальном положении на канализацию. Необходимо, чтобы он располагался в месте, которое находится выше точки подключения сантехнических приборов. Помещение должно быть хорошо вентилируемое, где обеспечен свободный доступ к обслуживанию приспособления. В квартире данное устройство монтируется в санузле, а в частном доме ‒ на чердаке. Оно располагается после обратного клапана для унитаза или другого сантехнического приспособления.

Обратите внимание! Диаметр и материал изготовления клапана должны соответствовать параметрам трубы. В противном случае используются специальные переходники с резиновым уплотнителем.. После выбора места установки следует отключить водоснабжение

Далее разрезается канализационная труба, выполняется зачистка заусениц на ней. На место разреза монтируется тройник. Центральное отверстие изделия выступает гнездом для вакуумного клапана. Большинство моделей приспособлений характеризуются раструбным вариантом соединения

После выбора места установки следует отключить водоснабжение. Далее разрезается канализационная труба, выполняется зачистка заусениц на ней. На место разреза монтируется тройник. Центральное отверстие изделия выступает гнездом для вакуумного клапана. Большинство моделей приспособлений характеризуются раструбным вариантом соединения.

Вакуумные обратные клапаны монтируются только в вертикальном положении.

При помощи резиновых манжет, смазанных силиконом, выполняется соединение всех элементов системы. Надежность герметизации стыков обеспечивается благодаря кольцам. На новой канализационной сети следует предусмотреть фасонные вставки. После окончания всех работ водоснабжение возобновляется.

Скрытый монтаж клапана предполагает использование специальных моделей устройств. В случае пребывания стояка в штрабе или защитном коробе выполняется вентиляционное отверстие по габаритам сетки аэратора. Корпус клапана следует утопить в стену. Крепежный элемент необходимо подогнать таким образом, чтобы наружная поверхность располагалась со стеной заподлицо. Видимой остается только решетка, которая фиксируется при помощи саморезов.

Обратите внимание! Существуют модели аэратора, которые можно использовать в качестве отверстия для прочистки канализационной сети, что происходит после вынимания механизма клапана из трубы с заведением троса.

Канализационный обратный клапан является важным и необходимым элементом канализационной сети, который препятствует затоплению помещения сточными водами в случае засора системы. Выбор модели зависит от места установки, материала и диаметра труб. Благодаря простой конструкции можно легко смонтировать обратный клапан для канализации своими руками, соблюдая определенный порядок действий.

Как прочистить засор в раковине, ванной, и унитазе, своими руками (прочитать подробнее)

Строение и назначение запорных клапанов

Чтобы обезопасить свой дом от канализационного потопа и не закрывать всю ночь отверстия в раковине, ванне и унитазе полотенцами, халатами, покрывалами и всем, что под руку попадет, ставят специальные запорные устройства. Иногда даже один полиэтиленовый пакет, случайно смытый в унитаз, способен вызвать катастрофические последствия.

Что такое обратный клапан?

Для защиты от течения стоков в обратном направлении используются специальные устройства, которые срабатывают в нужный момент и преграждают путь отработанной воде. Это запорный клапан, применяемый для канализации в частных домах, квартирах, офисных помещениях, на производстве. Также запорные устройства ставят в системах отопления и водоснабжения.

Обратные клапаны умеют в нужный момент закрыть отверстие в канализационной трубе. А все стоки, начавшие свое движение в противоположном направлении, будут вынуждены искать другой путь.

Такая ситуация может произойти в многоэтажном многоквартирном доме, где обычно общий стояк у жильцов, квартиры которых находятся друг под другом. Тогда извержение канализации можно увидеть даже на 2-м этаже, если жильцы 1-го позаботились об установке запорного канализационного клапана.

Если клапан стоит и на 2-м этаже, то до 3-го столб канализационных стоков вряд ли дойдет – под давлением, оказываемым им, продавится засор и все уплывет туда, куда и должно – в общедомовую канализационную трубу.

Устройство и особенности работы

Запорные клапаны для канализации могут быть самой разной формы, размера. Они изготавливаются из различных материалов и имеют разные рабочие детали. Но все они действуют одинаково – преграждают путь стокам, резко изменившим направление своего движения.

К обратному клапану может подключаться несколько канализационных веток. Вне зависимости от модели запорного устройства нужно выбирать место установки, максимально удобное для проведения проверки и прочистки в будущем

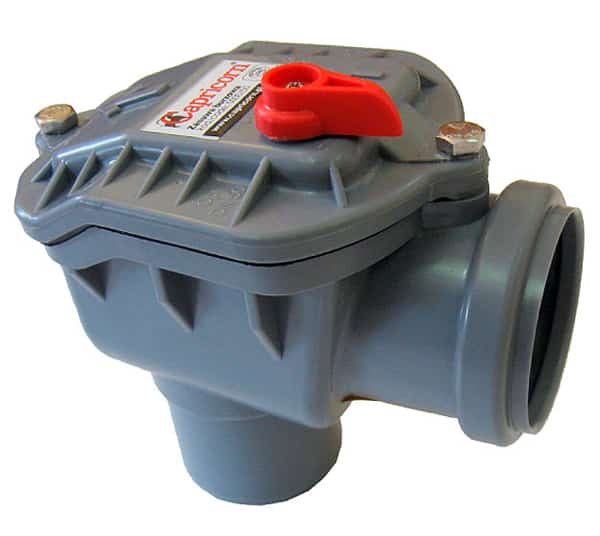

В общем, клапан состоит из таких частей:

• входной и выходной патрубки;
• рычаг для принудительного вывода стоков;
• мембрана/рабочий орган для перекрытия всего сечения трубопровода;
• крышка для проведения ревизии и прочистки.

Рабочий механизм зависит от модели – это может быть резиновый шарик, заслонка или другое приспособление, которое полностью перекрывает трубу.

Если стоки идут в правильном направлении, то их движению ничего не препятствует. Стоит им изменить направление, как рабочий механизм закроет все сечение трубы

Нужен ли он в принципе?

Запорные устройства обязательны к установке не во всех ситуациях. В некоторых случаях без этих приспособлений можно обойтись.

Например, семья, проживающая в квартире на 5-м этаже, может не волноваться о затоплении ванной комнаты канализационными стоками через засор стояка.

При установке обратного клапана нужно следить за направлением красной стрелки – она указывает правильное направление стоков

Обратный клапан нужен, если:

• квартира находится на 1-м или 2-м этаже многоэтажки;
• в частном одноэтажном доме/даче;
• в 2-х или 3-х этажном коттедже;
• в офисных помещениях на 1-2-м этажах, особенно если в здании старые трубы.

Именно для таких категорий помещений дешевле будет установить запорное устройство, чем потом бороться с последствиями.

У клапана сверху есть рычаг для принудительного перекрытия канализационной трубы

Тонкости монтажа

Установка обратного клапана канализации дело не хитрое, плюс такая работа не требует дорогостоящего инструмента, достаточно домашнего набора, дрель, ножовка, уровень, рулетка и т.д. Но для начала нужно определиться, где поставить обратный клапан.

Выбор места

В данном случае все зависит от того, где чаще всего забивается система.

Если засоры обычно возникают в первом от дома канализационном колодце, то обратный клапан 110 мм ставится после поворотного колена в подвале (перед входом трубы в стену).

При установке в многоквартирных домах, электрический обратный клапан системы канализации может потребовать согласования

• Канализационный клапан в квартире лучше всего ставить на тройник или крестовину возле центрального слива в стояк.
• Если места возле стояка для централизованной арматуры нет, то придется ставить отдельно обратный клапан для канализации 50 мм на отвод в сторону ванной, кухни и т.д. И затвор диаметром 100 – 110 мм на унитаз.

Клапан обратный ПВХ или полипропилен, считается оптимальным решением для квартиры или частного дома

Неправильные точки монтажа

Здесь есть 2 рекомендации

1. Перед тем как установить обратный клапан на канализацию, подумайте, как вы его будете обслуживать, ведь каждые полгода такой арматуре нужно делать ревизию.
2. В многоэтажном доме ненужно ставить на стояк вертикальный обратный клапан.

О вертикальной арматуре следует сказать отдельно, устанавливая такой затвор, вы можете навлечь на себя массу проблем.

• Если стояк чугунный, то трогать его вообще нельзя, особенно своими руками, не каждый мастер берется за ремонт или замену чугунного стояка. Вызвано это тем, что есть опасность обрушения всего столба.
• Каким бы ни был обратный вертикальный клапан, он будет создавать помехи движению стоков, соответственно, рано или поздно в этой точке возникнет засор.
• Если снизу поднимутся стоки и клапан их заблокирует, то в многоэтажном доме, сверху все равно будут продолжать сливать, что сделает монтаж затвора бесполезным.
• Канализационный стояк в многоквартирном доме относится к конструкциям общего пользования. Если вы, по собственной инициативе установите на нем клапан, то при возникновении проблем с этой арматурой, вас обяжут за свои деньги все демонтировать и вернуть в исходное положение, плюс оплатить накладные расходы, к примеру, уборку подвала или ремонт соседей, которых затопило после установки клапана.

Обратный клапан вертикальный в многоквартирных домах ставить не стоит

Порядок монтажа арматуры

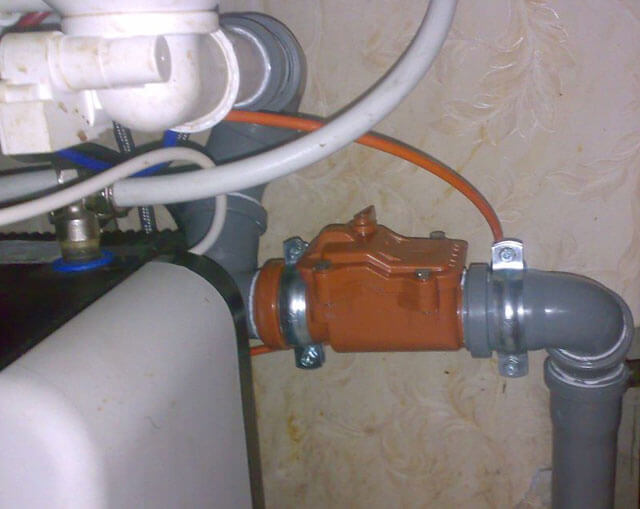

Установить обратный клапан для канализации своими руками несложно. Инструкция состоит из нескольких простых действий, которые я постарался отразить ниже на фото и видео в этой статье.

Итак, простому домашнему мастеру лучше покупать горизонтальный обратный клапан с функцией ручной блокировки, из ПВХ или полипропилена. Диаметр трубы на инструкцию по монтажу не влияет, обратный клапан 50, 100 и 110 мм устанавливается одинаково

• Первым делом просто соберите все, как должно быть.
• Дальше замеряйте расстояние от клапана, до выпуска в стояк.
• Берете соединительный переходной патрубок подходящего диаметра и отложив на нем нужную длину, отрезаете лишнее.
• После обрезки, края патрубка нужно зачистить ножом от заусенец.

Схема подгонки переходного патрубка

• Теперь находите центральную ось сливной трубы и размечаете на ней 2 точки, на которых будет фиксироваться запорная арматура.
• Перфоратором просверливаете 2 отверстия и вставляете в них пластиковые дюбеля под шпильки хомутов.
• Подбираете шпильки по высоте и вкручиваете поддерживающие хомуты.
• Дальше вставляете во все пазы резиновые прокладки и густо промазываете все стыки герметикам, после чего запорная арматура собирается окончательно.

Монтаж опорных металлических хомутов

Теперь вам остается только соединить систему с канализационным сливом и жестко зафиксировать ее на металлических хомутах.

Фиксация запорной арматуры на хомутах

В зависимости от вида стен и размеров арматуры, система может крепиться тремя способами, ниже на фото показан принцип фиксации.

Три вида фиксации арматуры

Решает ли установка вакуумного клапана все проблемы?

Увы, нет, конечно.

Вернемся опять к фановой трубе, сделанной по всем правилам. Она выполняет не только функцию выравнивания давления внутри системы, но и обеспечивает эффективную вентиляцию. Ее установка настоятельно рекомендуется в следующих случаях?

• Если дом имеет более двух уровней (этажей) с установленной сантехникой и проведенной по всем этим уровням канализацией.
• Если по каким-то соображениям пришлось монтировать стояк из трубы 50 мм.
• Если в доме имеется крупный резервуар, нечто вроде банного бассейна, который приходится периодически опорожнять.
• Если септик расположен близко к дому, и от него доносится неприятный запах в жилую зону.

То есть в таких ситуациях необходимость фановой трубы, по идее, даже не должна обсуждаться.

Иногда владельцев жилья начинает «грызть соблазн» — не заморачиваться с проводкой трубы через кровлю. То есть ограничиться именно установкой в верхней точке вакуумного клапана. Надо сказать сразу – это не лучший вариант.

Аэратор должен рассматриваться как вынужденная мера, когда вывод фановой трубы невозможен в принципе. Или же – для упрощения и удешевления общей схемы с несколькими стояками. Нет нужды выводить их через крышу на улицу все – достаточно будет одной фановой трубы, а на остальных стояках вполне достаточно и качественных клапанов в верхней точке в помещениях. То есть вентиляция обеспечиваться будет – и с разрежением тоже вопрос решается.

Вот один из приемлемых вариантов решения проблемы: несколько стояков, из которых один переходит в фановую трубу, а остальные в верхней своей точке оснащаются вакуумными клапанами.

Неужели вентиляция канализационных труб настолько важна?

• Во-первых, при разложении органики выделяются и крайне опасные для здоровья человека газы. И отравления такими продуктами, в том числе со смертельным исходом – вовсе не такая редкость. Лучше, чтобы они не концентрировались, а своевременно выходили в атмосферу.
• Во-вторых, есть еще один «подводный камень». Если вентиляционной циркуляции воздуха в трубах нет, то скопищу зловонных газов деваться некуда, и оно рано или поздно просочится и в помещения. Простой пример – семья, побыв за городом выходные, на неделю уехала «на зимние квартиры». За это время банально высохла (испарилась) вода из какого-то самого маленького сифона (скажем трап в душевой или сифон под ванной). И любимая дача встречает своих хозяев диким зловонием в комнатах, так как скопившиеся в высокой концентрации газы из канализации хлынули наружу.

А с фановой трубой таких масштабных неприятностей можно избежать.

*  *  *  *  *  *  *

Вывод: вакуумный клапан — очень полезный элемент системы канализации, который позволяет в ряде случаев значительно упростить схему, избежать срывов водяных затворов на длинных горизонтальных и других проблемных участках. Но рассматривать его, как полноценную замену фановой трубе – недопустимо!

Причина – он не обеспечивает необходимой вентиляции канализационной разводки. А без этого говорить о полноценности создаваемой системы — все же будет преувеличением.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Шаровый обратный клапан

Самый распространенный тип обратного клапана – шаровый. Он предотвращает движение сточных вод в обратном направлении. Устройство такого клапана простое, выглядит так: затворным устройством здесь служит металлический шар, который поджимается пружиной при появлении обратного давления.

В каком месте устанавливать шаровый клапан, зависит от его конструкции. Например, обратный муфтовый клапан стандартно устанавливается на вертикальном трубопроводе, а обратный фланцевый клапан – и на вертикальном, и на горизонтальном канализационном трубопроводе.

Муфтовый клапан устанавливается в том случае, если обратный клапан устанавливается на трубы маленького диаметра (до 2,5 дюймов). При диаметре труб 40-600 мм устанавливается обратный фланцевый клапан.

Шаровой клапан с подвижным шаром  перекрывает обратные стоки на 100 %. Также он имеет 100% прямую проходимость. Заклинить такую систему невозможно. Стандартный обратный клапан изготавливается в прочном  корпусе, с массивной чугунной крышкой, а сам шар покрывается нитрилом, ЭПДМ и т.д.

Еще одно положительное качество шарового клапана – отличная ремонтопригодность.

Если необходимо почистить шар или заменить, шаровый клапан для канализации можно легко и быстро разобрать – для этого нужно только снять 2 или 4 болта на крышке клапана.

Обратный ПВХ клапан

Обратный клапан очень полезен владельцам квартир на нижних этажах. Устанавливать его можно как на внутренней, так и на наружной канализации. Эта запорная арматура служит для перекрывания обратного тока канализационных вод и хорошо задерживает попадание по системе канализации различных насекомых и грызунов.

Если случается аварийная ситуация и возникает противоток, то клапан автоматически перекроет всю канализационную систему. В таком клапане можно заблокировать обратный поток в принудительном порядке. Для этого нужно просто повернуть ручку клапана в положение OFF (ВЫКЛ).

В обратный клапан ПВХ для канализации встроен запорный элемент, который двигается возвратно-поступательно, и перпендикулярно движению сточных вод в канализационной системе. Подъемный обратный клапан ПВХ может быть пружинным и беспружинным.

Почти все обратные клапаны конструктивно устроены так, что могут быть установлены и на вертикальный, и на горизонтальный трубопровод.

При этом нужно принимать во внимание направление потока сточных вод – обычно направление указывается стрелкой на корпусе клапана

Обратный ПВХ клапан не реагирует на  ультрафиолетовое излучение, не поддается коррозии, не вступает в реакцию с агрессивными химическими примесями

Длительность его эксплуатации соответствует этому показателю для пластиковых труб.

Обратный ПВХ клапан не реагирует на  ультрафиолетовое излучение, не поддается коррозии, не вступает в реакцию с агрессивными химическими примесями. Длительность его эксплуатации соответствует этому показателю для пластиковых труб.

Если правильно эксплуатировать обратный ПВХ клапан, то он вполне способен прослужить 50 лет и больше.

Для напорной канализации

Обратный клапан, который устанавливается в напорной системе канализации, не допускает смены направления движения потока сточных вод в системе канализации. Эта защитная трубопроводная арматура допускает поток стоков только в одном направлении и останавливает жидкость при движении в противоположную сторону.

Работает обратный клапан для напорной канализации в автоматическом режиме, и называется арматурой прямого действия. Это бесперебойное универсальное устройство, так как обратный клапан может работать и в нормальном режиме, и в аварийной ситуации.

Например, если работает несколько насосов, и их напорные линии объединяются в одну общую линию, то на каждой отдельной линии устанавливается один обратный клапан (или несколько), который защищает каждую линию от давления работающего насоса на любой из них.

Таким образом, если на одной линии давление упадет, то на других линиях давление останется прежним, и аварии не произойдет.

Если сточные воды не проходят через запорную арматуру, то обратный клапан работает так: под действием своего веса золотник в клапане позволяет движение воды через седло клапана. Чтобы сточные воды изменили направление движения, их необходимо приостановить.

Когда поток жидкости останавливается, давление с другой стороны прижимает золотник, не разрешая образовываться обратному потоку сточных вод.

Причины образования засоров в канализации

Одним хозяевам квартир не приходилось вообще сталкиваться с такими неприятностями, другие боролись с непроходимостью трубопровода, ну а третьим пришлось столкнуться и с вулканом, и с его последствиями.

Не думайте, что вас могут обойти такие проблемные ситуации, тем более, что причин их появлений может быть несколько и не только в старых домостроениях, например:

• Недостаточный уклон труб приводит к замедленному сходу сливов, благодаря чему, крупные взвеси грязи или бытовых отходов успевают оседать внутри канализации, постепенно загораживая проход.
• Слишком большой уклон тоже способствует образованию заторов, т. к., очень большая скорость схода не даёт возможности жиже забрать с собой всю грязь. Можно спасаться периодической прочисткой канализации, но глобально решить проблему не получиться, особенно в нижнеэтажных квартирах.
• Изношенные трубы канализационной системы обладают меньшим внутренним сечением, нежели новые, что содействует образованию частых засоров. Ясно, что здесь поможет не прочистка канализационных труб, а только полная их замена, которую провести самостоятельно не всем по карману.
• Применение прямоугольных отводов в системе канализации заставляет сливающуюся жидкость резко изменять скорость движения, что естественно приводит к образованию пробок, особенно из посторонних предметов, брошенных хозяевами квартир, находящихся выше.

Виды

Устройство бывает нескольких разновидностей:

1. Мембранный (KESSEL, McAlpine для фановых труб);
2. Рычажный или шариковый (Redi);
3. С крышкой (Karmat);
4. Чугунный и металлический фланцевый.

Мембранный работает за счет специальной мембраны, которая открывает проток только в одном направлении. Если вода начнет течь в другую сторону, то диафрагма прогнется, но течь не образуется. Это на некоторое время удержит фекальный или водяной поток, но как постоянный метод защиты его использовать нельзя – при сильном давлении водяного потока диафрагма может не выдержать. Система используется чаще в безнапорной канализации, т. к. диафрагма не выдерживает сильного давления.

Фото — чугунный клапан

Мембранный клапан для канализации бывает на 50, 110 мм и более, он может быть двустворчатым и одинарным или пружинным. Такая сантехника оснащена не пластиковой или резиновой мембранной, а металлической, обеспечивающей более надежный контроль обратного давления трубы. Его рекомендуется ставить на коммуникации с сильным напором, но где нет возможности оборудовать другие виды запоров.

Фото — воздушный грибок

Устройство рычажного типа работает за счет ручки и запорного механизма, как шаровый кран. Принцип работы системы очень прост. При повороте ручки, шарик (запорный механизм) вращается в определенном направлении, закрывая проток. Помимо этого есть модели оснащенные пружиной или электроприводом. Механические и электрические отводы часто используются для общего стояка, это позволяет обеспечить автоматическое закрытие клапана при повышении обратного давления (из трубы). Аналогично действует муфтовый обратный клапан.

Фото — муфтовый

У такого устройства множество преимуществ:

1. Отличная ремонтоспособность. Это свойство позволяет ремонтировать и заменять фланцевые и рычажные модели клапанов при любых поломках;
2. Простота монтажа и эксплуатации;
3. Доступность.

Модель с крышкой похожа на мембранный тип, но вместо диафрагмы на таком устройстве установлена специальная крышка. Она открывается только в одну сторону и даже под воздействием давления с обратной стороны не пропустит поток. Это происходит благодаря её особой конструкции (размеры крышки превышают диаметр закрываемого отверстия, в результате чего она не может двигаться в обратном направлении). Такие модели очень просты в изготовлении, поэтому часто в бытовых канализациях используется простой самодельный клапан такой конструкции.

Фото — принцип работы крышечной модели

Для наружной напорной канализационной системы часто используется обратный фланцевый клапан. Его монтаж производится исключительно статическим (постоянным) способом, т. е., при поломке необходимо будет обрезать целый участок трубы, чтобы снять устройство и переустановить его в другое место. Такой канализационный запор является самым надежным, т. к. в нем исключены вероятность протечки или поломки, но, вместе с этим, он сложен в эксплуатации и монтаже. Его нельзя просто снять и заменить при необходимости и прочистить.

По типу установки огни делятся на:

1. Горизонтальный;
2. Вертикальный.

Соответственно, горизонтальный устанавливается исключительно в горизонтальном направлении, в основном такая конструкция используется на трубах большого диаметра. Вертикальный – на коммуникациях, где размеры контрольной трубы не превышают 50 мм.

Помимо этого, клапаны с затвором и запорным механизмом классифицируются по материалам, из которых изготовлены. Это может быть ПНД, ПВХ, сталь, чугун и даже медь. Металлический клапана зачастую производится шарового типа, он отлично переносит физические воздействия, но стальной запорный механизм относительно быстро выходит из строя.

В этом плане гораздо выгоднее поплавковый или полипропиленовый (ППН) клапан. Он не поддается ржавлению, а запорная аппаратура более устойчива к постоянному трению. Также пропиленовый и пластиковый клапан бывает мембранного типа.
