Расчет, крепление и установка стропильной системы мансардной крыши

Двускатные кровли с ломаными скатами

Эти конструкции в основном используются в домах, где запланировано сооружение мансарды. Под традиционными скатами организовать комнату проблематично. Причина – наличие «мертвых» зон на участках стыка стропильной системы и стены дома. Чтобы убрать эти зоны, необходимо часть ската сделать более крутой в плане наклона относительно вертикали.

В сечении крыша будет не треугольной, а пятиугольной. Собирать ее непросто, слишком много элементов, располагаемых под разными углами. Но у нее серьезные преимущества пред всеми остальными:

• хорошо выдерживает снеговые нагрузки;
• отлично противостоит давлению ветра.

Минус один – большой расход строительных материалов. Но выигрыш явный – дополнительная жилая комната за небольшие денежные расходы.

Ломаная мансардная крышаИсточник nkkconsult.ru

Возведение мансардной крыши – это установка стоек, на которые укладываются лежни и упираются нижние концы стропильной системы. Вверху концы стропил соединяются на коньке. Крутые нижние стропильные ноги упираются снизу в мауэрлат, а сверху на лежни. Получается достаточно устойчивая и прочная конструкция.

В этом видео об устройстве мансардной крыши:

Обобщение по теме

Разнообразие крыш с двумя скатами дает возможность подобрать тот вариант, который впишется в архитектуру возводимого дома. Эффектность сооружения – это всего лишь видимая часть. В основе же конструкции лежит точный расчет элементов и нагрузок на них. Но, как показывает практика, большинство крыш в категории частного домостроения именно двускатные.

Соединения

Как выполнить соединения стропил с мауэрлатом, ригелем и друг с другом?

Изображение	Соединение
	Стропильная нога с брусом мауэрлата: крепление с двух сторон оцинкованными уголками и саморезами. Для большей жесткости в стропиле можно сделать вырез, опирающийся на брус.
	Соединение между стропильными ногами: брус соединяется накладками (оцинкованными или изготовленными из пропитанной олифой фанеры толщиной не меньше 15 мм).
	Соединение стропила с ригелем: длинным болтом или шпилькой с широкими шайбами. При большом количестве снега прочность соединения саморезами может оказаться недостаточной.

Разноуровневые кровли

Еще одна разновидность крыш с двумя скатами. Чтобы понять, о чем идет речь, посмотрите фото ниже.

Разноуровневые двускатные кровлиИсточник moscow.sk-evrodom.ru

По своей конфигурации кровля двускатная, покрывает собой весь дом. Но по отдельности каждый скат представляет собой односкатную конструкцию. Обычно между ними возводится несущая стена, на которую оба ската опираются.

Но при этом больший по размерам скат опирается на верхний торец стены, где устанавливается коньковый брус или балка мауэрлата, а меньший на его вертикальную плоскость, где обычно закрепляется несущая балка. Строительство таких крыш проводится по технологии односкатного сооружения.

Виды стропильных систем

В зависимости от конструктивного решения стропила могут быть наслонными, висячими или комбинированными. При подборе схемы нужно учитывать размеры пролета и наличие внутренних несущих стен.

Устройство стропильной системы двускатной крыши

Наслонная стропильная система

Этот вид конструкций представляет собой стропильные ноги, опирающиеся на наружные и внутренние стены. Балки как бы «наслоняют», при этом в системе отсутствуют горизонтальные распирающие усилия, которые воспринимаются только капитальными опорами.

Вариант простейшей наслонной системы

За счет меньших напряжений «наслонная» система имеет более простую и дешевую конструкцию. Мауэрлат может укладываться как по периметру здания (если стены недостаточно прочные), так и отдельными участками — коротышами по 60-70 см в местах опирания стропил.

Для усиления системы и уменьшения прогибов используются прогоны, подкосы, стойки. Они перераспределяют напряжения, что позволяет уменьшить сечение несущих элементов.

В коньковом узле стропила соединяются внахлест или встык. Дополнительно устанавливаются накладки на болтах или нагелях.

В зданиях, сложенных из бруса или бревен, роль мауэрлата играет верхний венец. В него врубается нижний конец стропил, который дополнительно закрепляется с помощью проволочных скруток или скоб.

Соединение стропильной ноги с мауэрлатом при помощи вырубки и гвоздей

Наслонные системы собираются на высоте по месту. Все элементы монтируются последовательно. Для временной фиксации используются различные приспособления типа подпорок или прикрученной к фасаду доски. Ускоряет сборку укладка прогона (конькового бруса) перед монтажом стропил.

Подвижный способ крепления стропилы и мауэрлата

Преимущества наслонных конструкций — возможность сборки без грузоподъемных механизмов, меньшие усилия в системе и как следствие, применение пиломатериалов небольшого сечения. Недостаток — при пролетах от 6,5 м нужна внутренняя несущая стена.

Висячие стропила

В отличие от наслонной системы этот вид применяется при отсутствии промежуточной капитальной опоры и достаточно большом пролете (от 6 до 14 м). Усилия в нижнем поясе возникают значительные, поэтому вводятся дополнительные элементы — горизонтальные затяжки или ригели, вертикальные бабки с опиранием на затяжку.

Очень часто висячая система сочетает функции перекрытия, то есть нижние балки используются как основа для потолка или пола. При пролетах до 5 м стропила соединяются затяжкой, более 6 м — добавляются усиливающие ригели, свыше 9 —конструкция включает дополнительные наклонные и горизонтальные связи. Отдельный фрагмент крыши из стропил, затяжки и связей называется фермой.

Стропильные ноги, скреплённые ригелем

Крупные секции собираются на земле. Их поднимают на крышу с помощью механизированных устройств и устанавливают на мауэрлат. Предварительно по поверхности стены устраивается подкладка из гидроизоляционных материалов.

Схема шарнирной фермы с подвеской и подкосами

Поскольку ферма — жесткий элемент, крепление к коньковому брусу более сложное, чем при наслонном варианте. Здесь применяется врубка с усилением накладками из дерева или металла.

Иногда обе системы комбинируются. Между фермами, установленными с шагом 3-4 м, монтируются наслонные стропила. Это несколько упрощает и удешевляет строительство.

Преимущества висячих конструкций — высокая несущая способность, возможность перекрывать большие пролеты без промежуточных опор. Недостаток — сложное изготовление и монтаж.

Особенности

Популярность домов с мансардой объясняется особенностью архитектуры строения. Само название мансарда получила от основателя – французского архитектора Франсуа Мансару еще в XVII веке. С тех пор стало удобно использовать последние этажи зданий, хотя изначально они отводились под хозяйственные нужды, это не была жилая или теплая комната.

Сегодня здесь вполне возможно, например, обустроить дополнительный санузел. Но чаще помещение модифицируется под дополнительную спальню, гостиную или игровую комнату для детей. Мансарда никогда не будет жилой комнатой в традиционном смысле из-за изломанной крыши и технических нюансов. Однако это не мешает многим планировать возведение домов именно с учетом дополнительных метров, на всякий случай. Как и любая постройка, мансардное помещение в частном доме имеет свои особенности, преимущества и недостатки.

Стоит назвать следующие основные плюсы функционального помещения в частном доме:

• не требуется возводить дополнительных сооружений;
• постройка способна увеличить площадь дома;
• не придется решать проблемы с уплотнительной застройкой;
• можно обыграть дизайн внешнего облика сооружения;
• даже двухуровневая конструкция отличается надежностью;
• сокращаются теплопотери (особенно зимой это заметно);
• в процессе обустройства мансарды, как правило, не требуется капитального ремонта.

При оценке качества постройки в целом нелишним будет напомнить и о недостатках мансарды:

• иногда это не возможность увеличить пространство, а явная «потеря» полезных метров (в основном, в домах старой постройки);
• проблемы могут появиться при наличии скошенных потолков и стен;
• гидро- и теплоизоляция дома оставляет желать лучшего (что говорить о мансарде);
• старые мансардные окна порой доставляют немало проблем.

Треугольная схема

Это самый простой, пусть и не самый лучший способ создания. Благодаря отвесным скатам крыши снег почти не остается на ней, вследствие чего нагрузка уменьшается. Но в то же время жилого места становится меньше. Особенности и правила возведения треугольной мансарды:

• Опора — мауэрлат. На него переносят вес стропил, наклонных по виду.
• Верхняя часть опор крепится к левому и правому прогонам.
• Применяются и висячие стропильные арки, необходимые для потолочной части.
• При использовании висячих стропил и условии, что они являются основой для пространства длиной более чем 3 метра, используется подвеска. Она устанавливается в центре. Подвеска не является опорой, поэтому логичен следующий пункт.
• Подвеска не строится по принципу опорной стойки.
• Учитывая, что постройка подвержена падению из-за порывов ветра, нужно дополнительно ее закрепить. С этой целью стропилины прикрепляются к стенам при помощи скруток.
• Стропилины нижней части опираются на перекрытие.
• Стойки врезаются сразу в балки, учитывая, что перекрытие деревянное.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Как сделать мансардную крышу самостоятельно

Под мансардной крышей можно обустроить комнаты для жилья. Форма постройки может быть разной, однако в большинстве случаев мансарда обустраивается под крышей с двумя скатами. Оптимальным решением, которое позволяет получить существенную площадь жилого пространства, является ломаная конструкция.

Ломаная крыша является оптимальным вариантом для обустройства мансарды

Чертежи и расчеты крыши мансардного типа

Первым делом стоит определиться со схемой каркаса. Стропила могут быть наслонного или висячего типа. Наслонные опираются на стенки здания. Они монтируются в конструкциях, где расстояние между стенками меньше 6,5 м. Висячие стропила ставятся на кобылки и мауэрлат. Если ширина пролётов будет большой, то систему стропил понадобится усилить вспомогательными связками.

Основным условием комфортного возведения мансарды является уровень потолков — он должен быть выше 2,5 м. Чтобы обеспечить подобную высоту, линия излома должна размещаться на высоте более 2,8 м с учётом толщины слоя материала для утепления и обшивки конструкции

Также важно учесть толщину пола

Пример чертежа можно увидеть на изображении:

Минимальная высота потолков мансардной крыши составляет 2,5 м

Чтобы рассчитать предполагаемые нагрузки от снега, понадобится применить данную формулу: S = Sg x µ, где S — нагрузка от снега, Sg — вес покрова снега на 1 м2 площади, µ — значение, которое зависит от уклона крыши (1,0 — для плоской конструкции с наклоном в 25°, 0,7 — для конструкции с наклоном 25–60°).

Чтобы рассчитать ветровую нагрузку, надо применить данную формулу: W = Wo x k, где Wo — норма нагрузки от ветра, k — значение, определяющее колебание нагрузки от ветра исходя из высоты здания и типа местности.

Параметры Sg и Wo можно найти в соответствующих СНиП, в разделе «Системы стропил». Если крыша имеет крутой склон, то нагрузку от снега можно не учитывать.

Устройство крыши

Каркасная конструкция включает в себя такие детали:

• мауэрлат — опорный брусок, который передаёт нагрузку от стропил стенкам постройки;
• стойки — опорные детали, которые поддерживают систему стропил в вертикальном положении;
• балки перекрытия — планки, которые образуют половину мансарды и потолок нижнего этажа;
• стропила — рейки, которые образуют главный контур крыши;
• прогоны — горизонтальные опорные детали для стропил;
• обрешётка — рейки или фанерные листы, которые предназначаются для укладки материала для кровли;
• кобылки — планки, которые крепятся вдоль оси в нижней части стропильных ног.

Каркас состоит из мауэрлата, стоек, прогонов, балок перекрытия и других элементов

Ломаная крыша имеет отличия от обыкновенной конструкции с двумя скатами. Отличие в том, что скаты, которые размещены друг напротив друга, имеют особую форму: они образуют не ровную линию, а состоят из нескольких скатов, которые скрепляются один с другим под тупым углом. Конструкция также бывает симметричной.

Крайняя часть стропил в основном выставляется под углом порядка 60°. Стойки для опоры, которые придерживают стропила, образуют каркасную конструкцию внутренних стенок. Верхняя часть стропил монтируется под маленьким углом, он может быть от 15 до 45°. Это даёт возможность уменьшить расход материалов, при этом сохранив функциональные свойства крыши и стойкость к нагрузкам от снега.

Вертикальные стойки, которые упираются в планки перекрытия, прогоны и скрепляющие их ригеля, образуют параллелепипед. Конструкция ограничивает габариты мансарды изнутри. Чтобы придать изделию дополнительную жёсткость, следует установить подкосы между рейками перекрытий и нижними стропильными ногами.

Если пролёт крыши более 8 м, то понадобится установить подкосы

После монтажа верхних элементов для фиксации фермы и исключения провисания ригелей следует установить подвесные опорные элементы — бабки. Для вспомогательной фиксации нижних стропильных ног их надо стянуть со стойками при помощи прихваток. Скрепление деталей производится при помощи гвоздей и болтов.

Полезно знать

Чтобы правильно рассчитать стропильную конструкцию мансарды, необходимо суммарно учесть 3 вида нагрузок, действующих на кровельную систему. Во-первых, следует вычислить вес самой мансардной крыши: кровельный материал, обрешетка, контробрешетка, гидроизоляция, стропила, теплоизоляционный слой мансарды, пароизоляция, чистовая отделка. Для этого потребуется знать вес каждого материала на 1м2, такие параметры указываются в инструкциях и сертификатах заводов–изготовителей.

Например, полимерно-битумной гидроизоляции потребуется 5 кг/м2, один квадратный метр минваты весит 10 кг, стандартной обрешетки из доски в 25 мм – 15 кг, ондулин приблизительно 3 кг, металлочерепица – самый тяжелый кровельный материал. При подсчете нагрузки сложите все показатели и умножьте на поправочный коэффициент 1,1.

Во-вторых, конструкция стропильной системы мансардной крыши должна выдерживать снеговые нагрузки, в некоторых районах этот показатель превышает более 500 кг на м2. Формула для расчета снеговой нагрузки:

S=Sg x µ, где

S  – снеговая нагрузка;

Sg  –  масса снега на 1м2 горизонтальной поверхности, показатель устанавливается нормативными документами для каждого климатического района в отдельности;

µ – коэффициент, зависящий от уклона крыши: угол в 25о – коэффициент 1,0, 25-60о – 0,7, если уклон выше 60о коэффициент не учитывается.

И наконец, ветровые нагрузки. Для их расчета применяется формула:

W = Wo x k, где

W – ветровая нагрузка;

Wo – нормативные данные, которые определяются индивидуально для каждого района;

k – поправочный коэффициент для разного типа местностей и высотности здания.

Высота здания, м	Открытый тип местности: морские побережья, озера, степи	Закрытый тип местности: города, лесные массивы
5	0,75	0,85
10	1,0	0,65
20	1,25	0,85

На основании суммарной нагрузки на стропильную систему мансардной крыши, определяется длина, шаг и поперечное сечение стропильной ноги. Далее мы привели таблицу рекомендуемых параметров для устройства стропильной системы в умеренном климатическом поясе (Московская область):

Расстояние между стропилами мансардной крыши, м	Длина ноги, м
6	5.5	5.0	4.5	4.0	3.5	3
Поперечное сечение балок, мм
0,6	50*200	50*200	50*175	50*150	50*150	40*175	40х150
0,9	75*250	75*200	75*175	75*175	50*200	50*175	50х150
1,1	100*200	75*200	75*200	75*175	75*175	75*150	75х150
1,4	100*200	100*200	75*200	75*200	75*200	75*175	75х150
1,75	100*250	100*200	100*200	100*200	75*200	75*200	75х150
2,15	–	100*250	100*250	100*200	100*200	100*175	100х150

Для других элементов стропильной системы мансардной крыши существуют свои параметры:

• мауэрлат выполняется из бруса 150*150, 100*150, 100*100 мм;
• ригель – 100*200-150 мм;
• прогоны – 100*200-150-100 мм;
• енды, диагональные ноги – 100*200 мм;
• затяжка – 50*150 мм;
• подкос – 150*150, 100*100 мм.
• подшивочная доска – 25*100 мм.

Важно: Деревянные стропила должны соответствовать ГОСТу 8486-86(83). На 1 п/м ноги может быть не более 3 сучков, размер сучков не должен превышать 30 мм по длинной стороне

Сквозные трещины недопустимы. Влажность дерева менее 18%. Стропильная система двускатной мансардной крыши, чертеж основных элементов фермы

Немного теории ↑

Чтобы говорить на одном языке, стоит вспомнить основные понятия и термины, которыми мы будем оперировать при описании кровельных конструкций. Итак, крыша состоит из 2-х основных систем — силовой и ограждающей. К силовой системе относится мауэрлат и стропильная конструкция, к ограждающей — кровельный пирог, паро-, гидро- и теплоизоляция. Эта статья посвящена именно силовой конструкции, поэтому о кровельных материалах речь идти не будет. Теперь по порядку.

Мансарда — пример рационального использования пространства

Мауэрлат ↑

Мауэрлат используется при строительстве кирпичных, бетонных и каркасных зданий для привязки кровли к несущим стенам и распределения нагрузки стропил по периметру стен конструкции.

На крышу действуют весьма значительные силы за счет ее парусности. Поэтому, чтобы удержать конструкцию кровли на месте при сильном боковом ветре, мауэрлат должен выдерживать колоссальные нагрузки, стремящиеся оторвать и сдвинуть всю систему со стеновой коробки.

Повышенная устойчивость достигается за счет особых способов крепления мауэрлата к стенам здания. Самое капитальное решение — это сооружение армированного пояса на верхнем ряду кладки стен дома. Для этого на стенах делается опалубка, в которую закладывается металлоконструкция и заливается бетон. В заранее определенных точках в сырой бетон вставляются шпильки с резьбой на конце (можно их приварить к арматуре), к которым будет крепиться мауэрлат. Шпильки должны находиться между стропилами, чтобы не сосредотачивать прорезы и отверстия в балке на близком расстоянии.

Мауэрлат крепится шпильками

Также можно закладывать шпильки при строительстве стен в кладку. Или можно вместо шпилек использовать стальную проволоку, продетую под два – три ряда кладки и свободными концами выведенную наверх для привязки мауэрлатной балки.

Чаще всего мауэрлат делают сплошным, полностью покрывающим всю длину боковых стен дома. Иногда он состоит из отдельных подкладок под стропила, но при таком раскладе нагрузка распределяется неравномерно.

Стропила ↑

Стропила — это основные несущие элементы кровли, на которые набивается обрешетка и стелется кровельное покрытие. Стропила для мансарды чаще всего делают составными или ломанными. Это наиболее рациональный и простой вариант организации пространства, при котором достигается большая высота комнаты при той же площади.

Стропила двухскатной крыши (а мы будем говорить о двухскатной ломаной крыше) бывают висячими и наслонными.

Висячие стропила опираются на боковые несущие стены по нижним краям и друг на друга по верхним, в результате на стропильную доску действует сила сжатия и изгибающее усилие. Для усиления висячих стропил чаще всего используют ригеля, установленные посередине или в верхней части стропил. Такая конструкция целесообразна, если расстояние между стенами-опорами не превышает 6 – 6,5 метров.

Наслонные и висячие стропила

Наслонные стропила опираются нижним концом на боковые стены, а верхним — на коньковый прогон, который, в свою очередь, посредством бабки опирается на промежуточную опору (чаще всего это несущая стена-перегородка). Такая конструкция может покрывать расстояние до 10 метров, а с дополнительными прогонами и стойками — до 16 метров.

Виды крыш ↑

Крыши, в зависимости от формы, конструкции и вида стропильной системы, делятся на несколько видов:

• плоские;
• односкатные (крыша состоит из одной плоскости, расположенной под углом к одной из стен);
• двухскатные (крыша состоит из двух прямоугольных плоскостей, расположенных под углом к более длинным стенам и образующим треугольные торцы) ;
• вальмовые и полувальмовые (крыша имеет четыре ската, два из которых — трапециевидные, два других — треугольные, иногда треугольные скаты разбивают на два ската — трапецию снизу и треугольник сверху — это полувальмовая крыша);
• ендовые или многощипцовые (сложная крыша на многоугольном строении с множеством внутренних и внешних углов, эркеров, окон и т. д.);
• конические или купольные (крыши на круглых зданиях или зданиях в виде вписанных многоугольников);
• шатровые (крыша представляет собой четырехскатную пирамиду из равнобедренных треугольников);
• мансардная крыша (подвид двухскатной крыши, когда фронтоны образованы из трапеции и треугольника, основание которого — верхняя сторона трапеции, или проще говоря, двухскатная крыша с ломаными скатами).

Мы будем рассматривать ломаную двухскатную крышу и ее стропильную систему.

Двухскатная ломаная крыша достаточно популярна

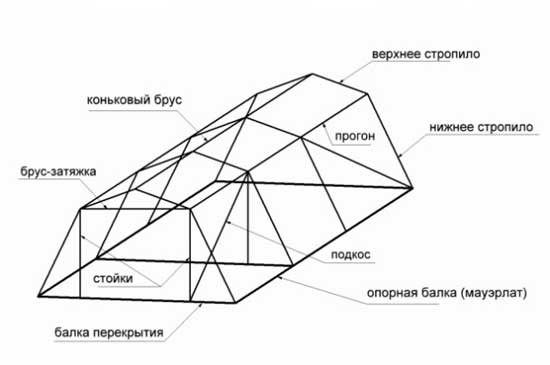

Конструкция стропильной системы мансардной крыши

Стропила для мансарды бывают двух видов.

Типы стропильных систем

• Висячие, имеют две опоры, скажем, стены, колонны и т. п. Они одновременно работают на изгиб и на сжатие, передавая таким образом несущим стенам горизонтальные усилия. Самые простые висячие стропильные фермы состоят непосредственно из стропилин и нижнего пояса – затяжки (ригеля), опирающегося на мауэрлат. Такая система оправдывает себя, если опорные стены друг от друга отстоят не больше 6–6,5 м.
• Наслонные стропила имеют по центру дополнительную опору, к примеру, внутреннюю стену или колонну, поэтому они работают только на изгиб. Такая конструкция снижает нагрузки, под воздействием которых находятся несущие стены. Наслонная несущая система может перекрывать расстояние до 10 м, а при установке дополнительных прогонов и стоек – до 16 м.
• Несущая система мансардного этажа нередко включает эти оба типа

Простейшая стропильная система мансарды

Как видно из верхнего рисунка, в несущую систему мансардной крыши входят нижние стропильные ноги (наклонные), верхние (висячие) стропила, вертикальные стойки, связующая горизонтальная перекладина и коньковый брус. Для небольшой мансарды наличие конькового бруса необязательно. Его вполне можно заменить сплошной обрешеткой, которая создает диафрагму жесткости.

Как известно, самой жесткой фигурой в геометрии является треугольник, поэтому коньковые и боковые фермы, выполненные в треугольной форме, способны обеспечить жесткость системы в двух направлениях – боковом и вертикальном.

Конструкция несущей системы для мансарды

Что же касается объемной жесткости, то для этого устанавливают подкосы, также образующие треугольник вместе с вертикальными стойками.

Материалы в конструкции стропил для мансарды

Наиболее популярными материалами для мансардной стропильной системы являются древесина и металл.

Как правило, систему собирают из массива древесины таких пород, как сосна и ель. Брусья и доски в обязательном порядке проходят обработку антисептиками и антипиренами, которые защищают их от грибка, плесени, насекомых и огня.

Нередко для этих целей используют клееный брус, который имеет определенные преимущества перед обычным:

• он более прочный и легкий;
• позволяет увеличить расстояние между стропилами мансардной крыши без потери жесткости;
• не требует дополнительной пропитки.

Металлические стропила мансардных крыш

Для придания особой прочности мансардной конструкции применяют стальные тонкостенные конструкции. Они отличаются долговечностью, выносливостью и простотой в сборке, огнестойкие, но, к сожалению, стоят значительно больше деревянных.

На заметку: поскольку ЛСТК собирают, используя болты и заклепки, такие конструкции можно при необходимости разбирать и переделывать, заменять любую деталь или перестраивать всю крышу.
