Расчет стропильной системы

Особенности и формы кровли

Каркасная крыша может быть установлена только с пролетами не длиннее 1220 см, при этом разрыв от одной фермы до другой составляет максимум 0,6 м. Размеры фрагментов каркаса определяются расстояниями пролетов и расчетной снеговой нагрузкой. Стропила могут быть как свободно устанавливаемые, так и принимающие нагрузку от чердачных элементов. В случае с кровлей ломаной формы удается обеспечить достаточную для жилой мансарды высоту потолка, а смотреться она будет лучше всего на квадратном строении.

Многощипцовая крыша считается наиболее сложной и едва ли доступной вариацией для самодеятельных строителей. Сбалансированная стропильная система эффективно выдерживает даже очень высокие нагрузки, имея при этом отличную «внешность». Поскольку скат крутой, риск задержки снега будет минимален. Но при этом придется очень тщательно рассчитывать все элементы конструкции, а в процессе работы появится немало отходов. Кроме того, ендова должна будет пережить воздействие значительного количества снега.

Как рассчитать все формулы постройки

Расчет конструкции, где ноги стропил будут деревянными, производится с учетом сечения и качества пиломатериала. Сечение зависит от нагрузки на крышу, его расчет выполняется по формулам, таблицам, с помощью компьютерной программы.

Согласно установленным требованиям, доска для стропил должна иметь:

• до трех сучков на погонный метр (диаметр сучков в пределах – 30 миллиметров);
• не сквозные отверстия (с максимальной длиной ½ всей доски);
• влажность от 18 до 22% (измеряется специальным прибором).

Выбирая материалы, не бросайтесь на дешевизну опоры, сделайте проверку документа, который дает информацию о качестве. Такой сертификат содержит:

• наименования производителя;
• название и номер стандарта материала;
• размер, породу, степень влажности доски;
• количество изделий, находящихся в одной упаковке;
• дату выпуска.

По ширине древесину нужно выбирать с учетом длины проема. Стропила до 6 метров получаются из бруса шириной 150 миллиметров, где сечение 50 на 150 миллиметров.

Для стропильной ноги более 6 метров, выбираем ширину дерева от 180 миллиметров. Если длины и толщины бруса недостаточно для цельной стропильной ноги, то выполняют его удлинение или наращивание.

Нарезанный лес поможет сократить расходы. Клеенная древесина стоит дороже, но приобретать ее нужно лишь у проверенных продавцов. Можно заказать готовые элементы, но для этого нужны точные замеры, любые такие покупки делаются с запасом.

К вопросу выбора любого материала подходите со всех сторон, анализируйте все за и против. Для надежной конструкции приобретайте качественный материал. Финансовая сторона вопроса немаловажна, но не стоит идти на поводу у навязчивых продавцов и слушать их советы. Проконсультируйтесь у нескольких специалистов, спокойно обдумайте всю информацию, а после этого уже определяйтесь с покупкой.

Как выбрать кровельные материалы для деревянной кровли

Существуют различные виды покрытия для деревянной крыши. Они значительно отличаются по своим свойствам и возможностям. Для того, чтобы вы имели представление о деревянных кровельных покрытиях, некоторые из них будут рассмотрены далее:

Гонт

Состоит из небольшого размера пластин. Между собой они связываются шипами или пазами. Для изготовления гонта используются самые прочные, долговечные и надёжные породы древесины.

Это покрытие имеет один значительный недостаток: крыша из гонта очень пожароопасна. Однако бороться с этим можно, покрывая поверхность планок специальным составом.

Из достоинств стоит отметить длительный срок службы, а также качественную звукоизоляцию. К тому же гонт обладает низкой теплопроводностью, что делает его хорошим утеплителем. Такие характеристики являются типичными для всех деревянных кровельных покрытий.

Гонт состоит из небольших пластинИсточник sinergidom.ru

Шиндель

По форме, представляет собой колотые пластины. Такой материал отличается различным размером составных частей. Это кровельное покрытие имеет самый длительный срок службы среди деревянных материалов.

Примечательно, что изготавливается шиндель способом ручного кола. Для его производства применяются такие породы, как осина, лиственница или дуб. Выбирается только зрелое отборное сырьё с большой плотностью годичных колец. К тому же это покрытие отличается малым количеством сучков.

Для производства Шинделя применяется сосна, осина, лиственница и дубИсточник goldkryshi.ru

Лемех

Является одной из разновидностей шинделя. Отличается он тем, что имеет сложную форму. Его верхняя часть представляет собой расширение, а нижняя имеет ажурные края. Такая дощечка внешне напоминает лопатку, а её края часто имеет закруглённую форму. Для изготовления чаще всего применяется такое сырьё, как сосна и ель.

Для производства Лемеха применяется сосна и ельИсточник 90zavod.ru

Тес

Это одно из самых простых деревянных кровельных покрытий. Представляет собой обычную обрезную доску из сосны или ели. Однако самые надёжные тесовые крыши делаются из лиственницы, хотя она стоит дороже и обрабатывать её труднее.

Деревянная кровля из этого материала практически полностью поглощает шум дождя, а также тес является экологически чистым материалом. Обустройство тесовой крыши является довольно простым процессом и не требует значительных трудозатрат.

Проблема в том, что она создаёт большую нагрузку на стены дома из-за своей немаленькой массы.

Тес практически полностью поглощает шум дождяИсточник stroicod.ru

Материалы для изготовления стропил

Стропильная система кровли

Как уже упоминалось, стропильные системы крыши являются несущими, то есть, они должны быть способны выдерживать расчетные нагрузки. Следовательно, материал для стропил должен обладать высокими характеристиками прочности и быть долговечным.

В частном строительстве для изготовления стропил, чаще всего, используется древесина. При этом к материалу предъявляются особые требования. Итак, стропила должны быть изготовлены из древесины хвойных пород первого сорта, не иметь большого количества сучков, трещин и быть хорошо просушенными.

Можно использовать для сооружения стропильных систем бревна, соответствующей толщины. Однако этот материал имеет большой вес, поэтому кровельщики не советуют его применять. Намного удобнее использовать доски или же брус стропильный. Эти материалы удобно монтировать, поскольку они достаточно легкие

А это особенно важно, если планируется выполнять работу самостоятельно, не прибегая к помощи профессиональных кровельщиков

Стропильный брус для кровли

Реже в частном строительстве применяют стропильные системы, выполненные из металла. В этом случае, конструкции получаются более надежными и прочными, чем при использовании древесины. Металлические стропила выбирают, если необходимо повысить жесткость крыши, а также в тех случаях, когда крыша имеет длинные пролеты.

Однако металлические стропильные фермы применяют в частном строительстве не так часто, поскольку монтаж их достаточно сложен.

• Стропила из металла отличаются внушительным весом, то есть для подъема ферм на необходимую высоту и их установки требуется использовать строительную технику.
• Стропильная система из металла обходится дороже, чем аналогичная конструкция, для изготовления которой использовалась доска для стропил.

Основные правила выбора досок

Стропильная доска должна отвечать многочисленным требованиям и условиям, описанным выше. Чтобы выбрать действительно качественный материал, рекомендуется пользоваться определенными советами специалистов. К ним относится:

• отсутствие больших по размеру сучков и трещин;
• оптимальная влажность, причем не желательно доверять информации, содержащейся в документации к доскам, поэтому рекомендуется вовсе взять с собой специальный инструмент – влагомер, позволяющий быстро определить влажность древесины;
• отсутствие существенных дефектов, подгнивших участков или иных значимых недостатков, так как все они негативно будут сказываться на качестве сделанной конструкции из досок.

Важно! Если будет приобретен материал с высоким показателем влажности, то не допускается пользоваться им для возведения стропильной системы, так как она будет непрочной, а также вовсе имеется опасность для проживания в доме с такой крышей, поскольку через небольшой промежуток времени будет нарушена геометрия конструкции. Если обнаруживаются в одной партии досок несколько неподходящих элементов, не рекомендуется пользоваться ими для создания важных частей крыши, поэтому они применяются для дополнительных элементов

Если обнаруживаются в одной партии досок несколько неподходящих элементов, не рекомендуется пользоваться ими для создания важных частей крыши, поэтому они применяются для дополнительных элементов.

Видео по теме:

Конструкция, разновидности

Устройство стропильной системы достаточно сложно.

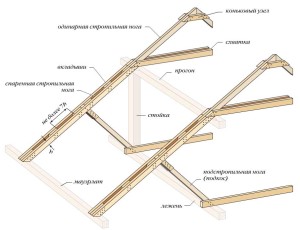

Основные элементы конструкции стропильной системыИсточник build-effect.ru

Рассмотрим узлы системы внимательнее:

• Мауэрлат. Это горизонтальный брус, уложенный на верхнюю кромку стен по всему периметру дома. Принимает на себя нагрузку от стропил, распределяет и передаёт её стенам и фундаменту.
• Лежень. Горизонтальный брус, уложенный по продольной оси крыши. Иногда укладывают два лежня, если этого требует ширина крыши.
• Стойки. Вертикальные брусья, расположенные на торцах лежня. Высота стоек определяет угол наклона скатов.
• Коньковый прогон. Горизонтальная доска, установленная на ребро и прикреплённая к верхним концам стоек. На неё опираются стропильные ноги.
• Стропильные ноги. Наклонные доски, установленные на ребро. В нижней части они опираются на мауэрлат, в верхней крепятся к коньковому прогону, или просто соединяются попарно.
• Прогон. Горизонтальный брус, закреплённый на концах стоек. Используется на крышах с двумя лежнями, разделяя всю конструкцию на два яруса.
• Ригель. Горизонтальные планки, уложенные перпендикулярно прогонам и соединяющие стропильные ноги.

Ряд ригелей, установленных на стропильных ногахИсточник remontnik.ru

• Подкосы. Это наклонные планки, скрепляющие элементы конструкции и обеспечивающие их неподвижность.
• Обрешётка. Это несколько рядов горизонтальных планок, связывающих стропильные ноги между собой и служащих непосредственной опорой для кровли. Может представлять собой сплошной настил из досок. Иногда поверх редкой обрешётки укладывают промежуточный слой листовых материалов (ОСБ, ДСП или фанеру), обеспечивающих герметичность подкровельного пространства.

Кроме этого, важным элементом системы является карнизный свес. Это продолжение нижней части стропильных ног, выходящее за пределы мауэрлата и нависающие над плоскостью стен. Благодаря свесу, дождевая или талая вода стекает по водостокам на землю, не попадая на стены или фундамент. Это позволяет сохранить несущие конструкции и увеличивает срок службы постройки. При этом, сами стропила опираются на мауэрлат и там же заканчиваются. Продолжением являются отдельные элементы – кобылки, которые прикрепляются встык к стропилам и не испытывают нагрузок, приходящихся на основную часть системы.

Установленные кобылкиИсточник ytimg.com

Перечислены основные элементы стропильной системы, но порядок их соединения и размещения может быть разным. В зависимости от способа сборки возникают разные виды стропильных систем:

• Наслонные. Стропила опираются снизу на мауэрлат, а сверху крепятся к коньковому прогону.
• Висячие. Снизу стропила установлены на мауэрлат. А сверху соединены с противоположными ногами с другого ската. Как правило, такова конструкция кровли скатных крыш небольших одноэтажных домов каркасного типа, или построек из лёгкого пенобетона.
• Шпренгельные системы. Они состоят из цепочки отдельных ферм, собранных на земле и в готовом виде установленных на крыше. Такой метод позволяет уменьшить опасность от работ на высоте, обеспечивает лучшее качество и точность сборки.

Выбор той или иной конструкции не является капризом владельца дома. Тип крыши закладывается в проекте строительства по результатам расчётов, учёта возможных нагрузок и климатических условий региона.

Наслонные стропилаИсточник стд-спб.рф

Виды

Так как обрешетка стропильного каркаса крыши выполняется опорные функции, ее тип, а также толщина и ширина доски, из которой она изготавливается, определяется весом и жесткостью кровельного материала. Основание, на которое настилают гидроизоляционное покрытие должно обеспечивать достаточную поддержку, но в то же время не утяжелять конструкцию. Поэтому существует 2 различных вида конструкций:

• Разреженная. Разреженной или решетчатой обрешеткой называют конструкцию, используемую для фиксации кровельного материала, доски которой укладываются с шагом в несколько сантиметров. Она используется, если гидроизоляционное покрытие хорошо самостоятельно держит форму, а также обладает относительно легким весом. Разреженная конструкция монтируется, если кровля перекрывается профнастилом, металлочерепицей, листовой сталью.
• Сплошная. Уплотненная или сплошная обрешетка – основание для фиксации гидроизоляционного покрытия, в котором доски укладываются с зазором не более 1 см. Оно необходимо для гибких или слишком тяжелых кровельных материалов. Сплошное основание монтируются для крыши из гибкой черепицы, мембраны, рубероида, ондулина.

Сплошная и разреженная обрешетка

Разновидности обрешетки

Шифер можно укладывать на кровли с уклоном от 9° или исходя из соотношения 1:6 высоты конька к половине ширины крыши. Листы выдерживают 150-200 кг на м² в зависимости от толщины материала, поэтому им не страшны высокие снеговые или ветровые нагрузки. Но к изгибу шифер менее устойчив, чем более эластичные кровельные покрытия, и склонен к образованию трещин. Чтобы разрушение не произошло раньше времени (а срок эксплуатации шифера до 30 лет), обрешетка должна быть правильно смонтирована.

Как влияет угол наклона на конструкцию

Сплошная

Представляет собой настил из плит OSB, влагостойкой фанеры, обрезных или шпунтованных досок. Устраивается при уклоне крыши менее 20°.

Чтобы при перепадах температуры и влажности дощатый настил не покоробился, между рядами досок нужно оставить расстояние от 10 до 100 мм. Фанера и OSB гораздо меньше реагируют на изменение условий. Они изготавливаются из деревянных фрагментов, уложенных в различных направлениях, поэтому колебания размеров не так критичны. Между плитами достаточно 3-4 мм, чтобы компенсировать возможные деформации.

Доски должны быть обрезными или шпунтованными. Применение необрезных пиломатериалов не допускается. Под обзолом могут скрываться вредоносные насекомые и грибки, которые вызывают быстрое разрушение древесины.

Толщина доски, фанеры и ОСП для сплошной обрешетки зависит от шага стропил. Определить ее можно по таблице, где рекомендации даны для мягкой кровли, но их вполне можно использовать для шифера.

Для крепления сплошной обрешетки используются гвозди, саморезы. Плиты и доски укладываются со смещением относительно предыдущего ряда, то есть в шахматном порядке.

Если шаг стропил соответствует размерной сетке листовых материалов, их фиксируют непосредственно к стропилам. В случае, когда размеры ОСП или фанеры не кратны и не совпадают с расстоянием между стропилами, для их крепления устраивается дополнительная обрешетка.

Ее можно устроить, например из рубероида. Он недорогой, но эффективно предотвращает попадание воды в помещение.

Сплошной настил под всю площадь шиферной кровли используется в малоуклонных крышах для укладки гидроизоляции. Ее можно устроить, например из рубероида. Он недорогой, но эффективно предотвращает попадание воды в помещение.

Также сплошная обрешетка необходима в местах внутренних стыков скатов — ендовах. На жесткий щит крепится специальный лоток для отвода воды — фасонный профиль или деталь из оцинкованной стали.

Разреженная

Это наиболее распространенный вид обрешетки под шифер, где каждый лист опирается на 3 доски — по краям и центру. Для ее изготовления используются бруски или доски шириной не более 140 мм. Они менее склонны короблению и выкручиванию, лучше сохраняют геометрию обрешетки.

Отличие обрешетки под шифер и металлочерепицу

Влажность пиломатериалов не должна превышать 20-22%. Сырая доска при усушке может потерять форму, что приведет к деформациям кровли вплоть до разрыва покрытия.

Разреженную обрешетку нужно устраивать таким образом, чтобы уложить целое число листов как в продольном, так и поперечном направлении. Поэтому перед началом работ производится осмотр материала для определения его габаритов.

В России асбестоцементные волнистые листы изготавливаются с 5, 6, 7 и 8 волнами. Стандартная длина всех видов — 1750 мм. Толщина 5,8, 6 и 7,5 мм. Шаг волны обычных листов — 150 мм, усиленных — 200 мм, а высота 40 и 54 соответственно. В частном секторе используется 7- и 8-волновый шифер, усиленный, как правило, больше востребован в промышленном строительстве.

Если целое количество листов разместить не удается, их обрезают по требуемому размеру. При установке долей листов в поперечном направлении нужно следить, чтобы они располагались в предпоследнем ряду у фронтона, в продольном — укороченные фрагменты укладываются около конька.

Чтобы не резать материал, допускается немного изменить величину карнизного свеса. По нормативу он должен выступать за край последнего ряда обрешетки на 50 мм, если есть водосточная система, или на 100 мм, если ее нет.

Как защитить стропила?

Для создания стропил используется натуральная древесина, подвергающаяся негативному воздействию грызунов, влажности, огня и плесени. Чтобы элементы прослужили долгое время, требуется обязательно защищать их разными растворами.

Поэтому перед применением любой доски важно убедиться, что она была покрыта антипиренами, антисептиками и особыми средствами, отпугивающими насекомых и грызунов. Если этого не было выполнено в заводских условиях, сами покупатели обязаны позаботиться о такой защите основных частей крыши

Таким образом, стропила являются основными элементами для создания любой крыши. Для их создания может использоваться брус или доски. Требуется выбирать для этого только качественную древесину, не обладающую какими-либо существенными недостатками и дефектами. При грамотном выборе материала гарантируется получение долговечной и надежной конструкции на крыше.

Проектирование системы стропил для крыши

Уже говорилось о том, что при планировании стропильной системы необходимо ориентироваться на тип будущей кровли.

Но есть несколько универсальных правил монтажа и проектирования, которые применимы к любому виду кровли.

Разработка конструкции должна вестись с учетом следующих факторов:

Если необходимо утепление крыши, то этапы работы следует организовать с учетом закладки утеплителя при монтаже стропильных ног.
Надо принять во внимание такой важный момент, как вес проектируемой крыши. Мощность стропильной ноги должна рассчитываться в соответствии с данной величиной.
Чтобы правильно выбрать древесину, надо обратить внимание на время ее заготовки, место хранения и условия сушки.
Выбирать лучше смолистые сучья, поскольку смола представляет собой природный антисептик и прекрасно защищает материал от вредного воздействия микроорганизмов, благодаря чему срок эксплуатации стропил значительно увеличивается.
При изготовлении стропил для кровли вальмового типа следует помнить, что они должны иметь разное сечение.
Самые прочные стропила необходимо устанавливать в местах соединения нескольких брусков.
Особенно тщательно надо выбирать брус для ендовых стропил, так как место стыка плоскостей наименее прочно, и именно здесь часто возникают проблемы с протеканием.

Порядок работ при строительстве деревянной крыши

Перед тем, как начинать работы по возведению крыши, нужно правильно и грамотно выбрать материалы. Древесина должна быть сухая, на её поверхности недопустимо появление грибков и древесного рака. Чтобы конструкция служила дольше, стоит выбирать материалы, не имеющие обзёла. Также рекомендуется покрыть все составляющие антисептиками и антипиренами. Такие средства защитят крышу не только от гнили, но и от огня.

Рекомендуется покрыть древесину антисептиками и антипиренамиИсточник roomester.ru

Первым делом при строительстве любой крыши монтируют мауэрлаты. Использовать в качестве этой части лучше брус шириной 150 миллиметров. Существует два способа фиксации:

• Проволока катаного типа продевается в заранее просверленные отверстия в стене и брусе, а затем надёжно и сильно стягивается и связывается плоскогубцами. Если есть деревянный дом под крышу, то этот способ будет лучшим решением.
• На стену устанавливаются вертикально прутья толщиной не менее полутора сантиметров. Возможен вариант монтажа бетонной балки с заранее зафиксированными на ней металлическими шпильками. Расстояние между ними не должно превышать 10-12 сантиметров. Брус надевается на шпильки крепёжными отверстиями, а потом фиксируется с помощью гаек.

Крепление мауэрлатовИсточник crovlya-krisha.blogspot.com

Если мауэрлат установлен на стену без использования прокладки из рубероида, это губительно скажется на всей крыше. Также для защиты этого элемента его обычно покрывают битумной мастикой. После установки «фундамента» кровля из дерева возводится в соответствии со следующей последовательностью действий:

1. Параллельно стенам укладываются лежни. Для изготовления этих составных частей рекомендуется использовать брус с сечением 150*150 миллиметров. В том случае, когда имеются слишком короткие отрезки материала, их стыкуют посредством шипов.
2. На лежни монтируются стойки. Здесь лучше использовать брус с шириной 5*15. Такие элементы всегда устанавливаются на расстоянии, равном шагу стропильных ног.
3. Далее устанавливают крайние стропила. Их крепят к мауэрлатам и обязательно фиксируют с помощью стоек. Стыки всегда имеют запил, а также для надёжности и устойчивости на них накладывают металлические пластины.
4. На углы фронтона устанавливается конёк.
5. После этого монтируются все остальные стропила. При этом между ними остаётся расстояние, вычисленное с помощью расчётов, а опираются они на мауэрлаты, конёк и стойки.
6. Фронтон зашивается доской.

Фронтон зашитый доскойИсточник popgun.ru

После того, как все несущие конструкции собраны, укладывается кровельный пирог. Устройство деревянной кровли предполагает наличие утеплителя, а также слоёв паро- и гидроизоляции. Всю систему лучше зашить досками со стороны чердака. Если вы планируете использовать постройку, как подсобное помещение, то на слое теплоизоляции можно сэкономить.

После того, как все вышеперечисленные процессы произведены, остаётся только закрепить обрешётку и зафиксировать на ней кровельное покрытие. Теперь можно подшить свесы и деревянная кровля будет готова полностью.

Из видео можно узнать, как строится крыша:

Заключение

Деревянная крыша обладает массой достоинств. Кроме своей отличной теплоизоляции и поглощения шума, она также отличается хорошими декоративными свойствами. Если вы любите традиционную старорусскую архитектуру, то тесовая кровля подойдёт для вас, как ничто другое. Крыша из любых деревянных материалов прослужит довольно долго, а при тщательном уходе и правильном монтаже будет в течение длительного времени радовать вас своим внешним видом.

Крепление к мауэрлату

Традиционный вариант – сделать врубку, подогнав лагу под монтаж к мауэрлату и закрепив доску с помощью гвоздя, длинного самореза или проволокой. Главная задача производителя работ – сделать соединение неподвижным.

Крепление стропил к мауэрлату с помощью врубки и гвоздяИсточник hdinterior.ru

Сегодня с приходом новых технологий и новейших материалов мастера используют более простые схемы крепления, в которых используют специальные металлические крепежные изделия. Самый распространенный – это перфорированный уголок, который саморезами крепится со стороны одной полки к брусу мауэрлата, другой полкой к стропильной лаге. Если есть необходимость увеличить прочность соединения, то устанавливают два уголка с двух сторон стропильной ноги.

Крепление лаги к мауэрлату с помощью металлического уголкаИсточник krysha-expert.ru

Еще один вариант, где используются металлические уголки. Здесь совершенно другая система крепления, в которой применяют болты или шпильки. Для этого два уголка устанавливают по две противоположные стороны лаги, в которой предварительно сделаны сквозные отверстия. Через них и пропускают болты. К мауэрлату уголки могут крепиться длинными саморезами или болтами (шпильками). На фото ниже как раз такой вариант крепления показан.

Крепление стропил к мауэрлату стальными уголками и болтамиИсточник goodkrovlya.com

И последний в этом разделе крепеж, который называют плавающим. Он обычно используется в деревянном строительстве, потому что деревянные и каркасные дома подвергаются естественной усадке. И чтобы не произошел перекос крыши в процессе просадки стен дома, делают так, чтобы стропильная система относительно самого здания не имела жесткого крепления. На фото ниже это хорошо видно.

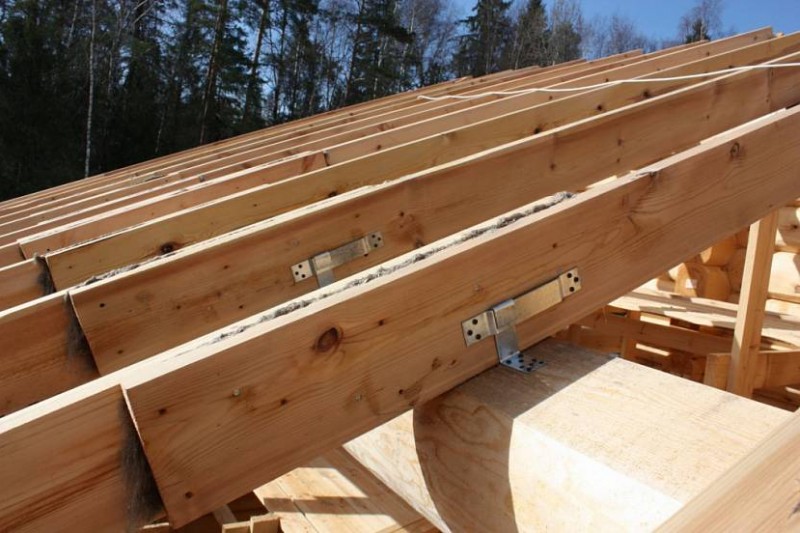

Плавающее крепление стропильных лагИсточник algoritm-stroy.ru

Крепление к коньковому брусу

Здесь, как и в случае с креплением к мауэрлату, есть традиционные технологии и новые. Старый способ – с помощью врубки и длинных гвоздей. На фото ниже он показан.

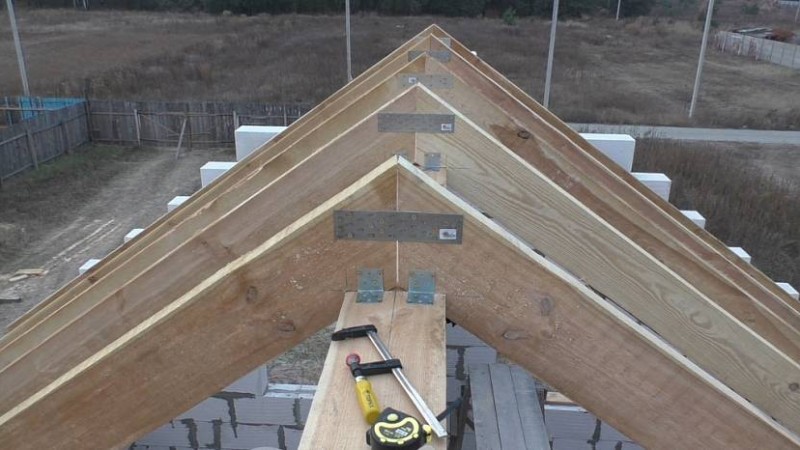

Крепление стропил к коньковому прогону с помощью врубки и гвоздейИсточник optolov.ru

На следующей фотографии показан вариант с применением стальных крепежных изделий. Их два: уголки и пластины, все перфорированные. Устанавливать можно с одной стороны стропильной пары или с двух. Нередко мастера не применяют пластины, обходясь только уголковыми элементами.

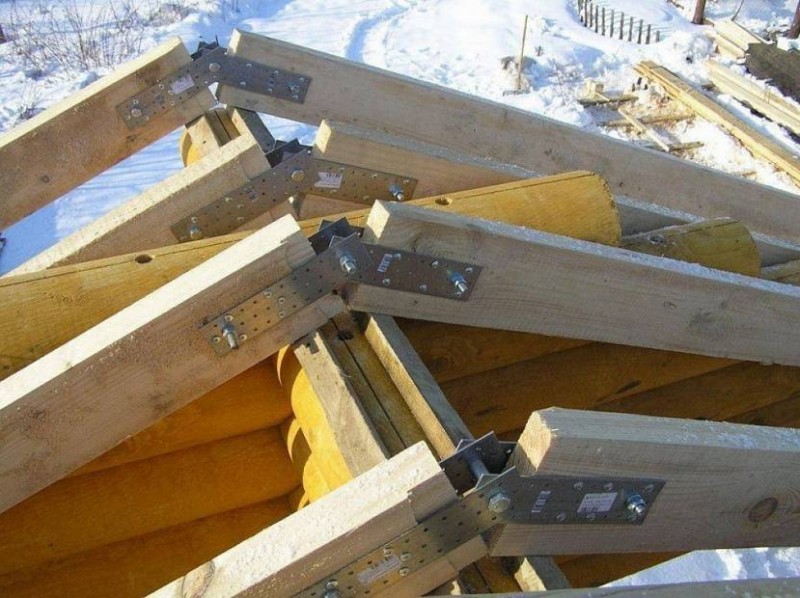

Крепление с помощью металлических уголковых элементовИсточник goldkryshi.ru

Третий вид крепежа – плавающий. Для чего используют четыре перфорированные пластины, установленные по разные стороны стропильных лаг. При этом попарно они соединены между собой с помощью болта. Их задача – не дать стропильным ногам разорваться в процессе естественной усадки деревянного дома.

Плавающий крепеж между двумя стропильными лагамиИсточник stroyfora.ru

Что можно в общем сказать по способам крепления лаг. Главное – надежность. Все остальное на ваше или мастера усмотрение. Многие идут по пути экономии, что в кровельной конструкции неприемлемо. Ее надежность – надежность дома, как и в случае с фундаментом.

Видео описание

В видео показаны узлы и способы крепления стропильных лаг к коньковому прогону и брусу мауэрлата:

Выбирая лаги на крышу, а также способ их крепления к коньковому брусу или мауэрлату, необходимо принять во внимание всю информацию, которую мы предоставили в этой статье. Как показывает практика, точный расчет стропильной конструкции, грамотно проведенный ее монтаж – основа гарантии долгосрочной эксплуатации крыши в целом

Элементы оформления свесов

Вначале давайте познакомимся с терминологией. Итак, лобовая доска: что это такое и какую роль она выполняет в кровельной системе?

Это всего лишь продольный щит, закрывающий торцы стропил или выступающую часть обрешетки над фронтонами чердака. Кроме него, интересующая нас часть кровли включает:

Элемент	Краткое описание
Стропило	Параллельная уклону крыши доска (или деревянный двутавр), смонтированная в вертикальном положении и обеспечивающая жесткость кровельного пирога
Обрешетка	Перпендикулярные стропилам деревянные доски, рейки или брусья, служащие основой для укладки кровельного материала
Гидроизоляция	Слой непроницаемой для воды пленки, исключающий попадание конденсата к стропилам и уложенному между ними утеплителю
Капельник	Металлический или полимерный профиль, исключающий попадание стекающего по гидроизолирующему слою конденсату на лобовую доску
Карнизная планка	Профиль, направляющий стекающую по кровле дождевую или талую воду в водосточный желоб

Два варианта устройства кровли: с монтажом водостоков на обрешетку и на лобовую доску.

При использовании гибкого кровельного материала (битумной черепицы, ондулина) вместо обрешетки по стропилам собирается сплошной щит – дощатый, фанерный или выполненный из ОСП.
