Как подключить лампу дневного света

Плюсы и минусы замены

Переделка светильника под светодиодную лампу вместо люминесцентной имеет особенности, которые лучше учесть на этапе подготовки.

К преимуществам относят:

Процесс переделки занимает минимум времени.
LED–лампы не требуют обслуживания. Достаточно время от времени очищать плафон от пыли и изредка заменять трубки.
По сравнению с люминесцентными лампами светодиоды потребляют на 60% меньше электроэнергии. Впечатляющая экономия, которая быстро окупит стоимость прибора.
Светодиоды отличаются повышенным ресурсом, который может достигать 40 000 часов.
При использовании светодиодных трубок не возникает неприятных мерцаний или пульсаций, оказывающих негативное воздействие на органы зрения

Это особенно важно при организации освещения в школах.
Внутри светодиодной лампы нет вредных веществ и она не требует утилизации после поломки. Прибор абсолютно безопасен для человека и окружающей среды.
Даже при значительных падениях напряжения в сети (до 110 В) светильник продолжит функционировать как при 220 В.
Доступен широкий спектр цветовых температур, что позволяет легко создавать подходящее освещение.

Самый очевидный плюс это экономия электроэнергии

При этом стоит учитывать и недостатки светодиодов:

1. По сравнению с другими лампами самые дорогие.
2. Со временем характеристики светового потока светодиодов снижаются по причине деградации кристаллов.
3. Светодиодные светильники работают узконаправленно, что не всегда удобно. Вместо одного люминесцентного может потребоваться несколько светодиодных приборов.
4. Цветовая температура не всегда находится на нужном уровне. Зачастую света недостаточно для комфорта.
5. При работе светодиоды довольно сильно нагреваются. В конструкции лампы должен быть радиатор отвода тепла, который не только усложняет конструкцию, но и влияет на цену.

Рекомендуем к прочтению: Что лучше — светодиодная или энергосберегающая лампа

Практически все указанные минусы можно сгладить использованием качественной схемы. Переделать светильник под светодиодные лампы все-таки рекомендуется, поскольку выгод от такого решения будет больше.

Замена лампы

Если отсутствует свет и причина проблемы лишь в том, чтобы заменить перегоревшую лампочку, действовать нужно следующим образом:

Разбираем светильник

Делаем это осторожно, чтобы не повредить прибор. Поворачиваем трубку по оси

Направление движения указано на держателях в виде стрелочек.
Когда трубка повернута на 90 градусов, опускаем ее вниз. Контакты должны выйти через отверстия в держателях.
Контакты новой лампочки должны находиться в вертикальной плоскости и попадать в отверстие. Когда лампа установлена, поворачиваем трубку в обратную сторону. Остается лишь включить электропитание и проверить систему на работоспособность.
Завершающее действие — монтаж рассеивающего плафона.

Как происходит запуск и работа ламп

В момент включения осветительного прибора первым начинает работать стартер. Он нагревает электроды, вызывая короткое замыкание. Ток в цепи резко возрастает, за счет чего электроды практически мгновенно разогреваются до необходимой температуры. После этого контакты стартера размыкаются и остывают.

Визуальная схема запуска.

В момент разрыва цепи от трансформатора идет высоковольтный импульс 800 – 1000 В. Он обеспечивает нужный электрический заряд на контактах колбы в среде инертного газа и паров ртути.

Газ разогревается и возникает ультрафиолетовое излучение. Воздействуя на люминофор, излучение заставляет лампу светиться видимым белым светом. Затем ток равномерно распределяется между дросселем и лампой, поддерживая стабильные показатели сети для равномерного свечения без пульсаций. Расхода энергии со стороны пускорегулирующего аппарата на этом этапе нет.

Так как напряжение в цепи во время работы лампы невысокое, контакты стартера остаются разомкнутыми.

Дроссель помогает избавиться от этого эффекта. Он превращает переменное низкочастотное напряжение бытовой сети в постоянное, а затем инвертирует его обратно в переменное, но уже на высокой частоте и пульсации исчезают.

Как устроена и работает ЛДС

Конструктивно прибор представляет собой герметичную колбу, заполненную инертным газом и парами ртути. Внутренняя поверхность колбы покрыта люминофором, а в торцы ее впаяны электроды. При подаче напряжения на электроды, между ними возникает тлеющий разряд, создающий невидимое ультрафиолетовое излучение. Это излучение воздействует на люминофор, заставляя его светиться.

Схема люминесцентной лампы

Все это ЛДС, работающие на одном принципе.

Для нормальной работы люминесцентного светильника необходимо выполнить два условия:

1. Обеспечить начальный пробой межэлектродного промежутка (запуск).
2. Стабилизировать ток через лампочку, чтобы тлеющий разряд не перешел в дуговой (работа).

Пуск лампы

В обычных условиях питающего напряжения недостаточно для электрического пробоя межэлектродного промежутка, поэтому пуск ЛДС возможет только с помощью дополнительных мер – разогрева электродов для начала термоэлектронной эмиссии или повышения напряжения питания до значений, достаточных для создания разряда.

До недавнего времени преимущественно использовался первый метод, для чего электроды делались (и делаются) в виде спиралей, наподобие тех, что стоят в обычных лампочках накаливания. В момент включения на спирали при помощи автоматических устройств (стартеров) подается напряжение, электроды разогреваются, обеспечивая зажигание светильника. После пуска системы стартер отключается и в процессе дальнейшей работы не участвует.

Стартеры для пуска ЛДС на различные напряжения

Позже начали появляться схемотехнические решения, не разогревающие электроды, а подающие на них повышенное напряжение. После пробоя межэлектродного промежутка напряжение автоматически снижается до номинального, и светильник переходит в рабочий режим. Для того чтобы ЛДС можно было использовать с любыми типами пусковых устройств, все они и по сей день выполняются с электродами в виде спиралей накаливания, имеющих по два вывода.

Поддержание рабочего режима

Если ЛДС напрямую включить в розетку, то начавшийся после поджига тлеющий разряд тут же перейдет в дуговой, поскольку ионизированный межэлектродный промежуток имеет очень малое сопротивление. Чтобы избежать этой ситуации, ток через прибор ограничивается специальными устройствами – балластами. Разделяются балласты на два типа:

1. Электромагнитные (дроссельные).
2. Электронные.

Работа электромагнитных пускорегулирующих аппаратов (ЭмПРА) основана на принципе электромагнитной индукции, а сами они представляют собой дроссели – катушки, намотанные на незамкнутом железном сердечнике. Такая конструкция обладает индуктивным сопротивлением переменному току, которое тем больше, чем выше индуктивность катушки. Дроссели различаются по мощности и рабочему напряжению, которые должны равняться мощности и напряжению используемой лампы.

Электромагнитные дроссели (балласты) для ЛДС мощностью 58 (вверху) и 18 Вт.

Электронные пускорегулирующие аппараты (ЭПРА) выполняют ту же функцию, что и электромагнитные, но ограничивают ток при помощи электронной схемы:

Электронное пускорегулирующее устройство для люминесцентной лампы

1 Конструкция и принцип работы люминесцентных источников света

Лампы дневного света известны довольно давно. Они освещают помещение подобно лампочкам накаливания, но потребление электроэнергии в 5 раз меньше. От самых современных светильников нового поколения, которые еще экономичнее, ЛДС выгодно отличаются демократичной стоимостью. Мягкий световой поток обеспечивается смесью газов, находящихся внутри прибора. При этом состав рассчитан так, что ионизация происходит при незначительных затратах энергии – отсюда экономия на освещении.

Устройство ЛДС

Люминесцентная лампа по сравнению с накальной более сложна по конструкции. Имеет вид герметичного стеклянного баллона с газами и ртутными парами внутри. На торцах расположены электроды, на которых при напряжении происходит разряд и возникает невидимое человеческому глазу ультрафиолетовое свечение. Оно воздействует на нанесенный изнутри по стеклу люминофор, который излучает мягкий свет.

Для работы люминесцентной лампы необходима поддержка тлеющего разряда, который подается на электроды. Он появляется, если напряжение существенно превышает обычные 220 В. Поэтому вначале вырабатывается высоковольтный импульс, затем светильник входит в нормальный режим, используя минимальное количество электроэнергии для постоянного свечения.

Дроссель для устройства

В ЭмПРА главный элемент – дроссель (балластное сопротивление). Его задача – ограничить ток при разогреве электродов, затем подать импульс, чтобы зажглась лампа. Он также стабилизирует напряжение, поэтому мерцание светильника малозаметно.

Стартер

Газоразрядная лампа и конденсатор – другие элементы пускорегулирующей аппаратуры. Они размещены в небольшом корпусе, вместе называются стартером. Когда включают лампу дневного света, 220 В недостаточно, чтобы разогреть спирали электродов. Увеличение тока в несколько раз обеспечивает газоразрядная лампа, которая отключается как только зажигается светильник. Стартер больше не работает до тех пор, пока опять не придется повторить процесс.

Классическое подключение через электромагнитный балласт

Особенности схемы

В соответствии с этой схемой в цепь включается дроссель. Также в составе схемы обязательно присутствует стартер.

Дроссель для люминесцентных лампСтартер для люминесцентных ламп — Philips Ecoclick StartersS10 220-240V 4-65W

Последний представляет собой маломощный неоновый источник света. Устройство оснащено биметаллическими контактами и питается от электросети с переменными значениями тока. Дроссель, стартерные контакты и электродные нити подключаются последовательно.

Вместо стартера в схему может включаться обыкновенная кнопка от электрозвонка. В данном случае напряжение будет подаваться путем удерживания кнопки звонка в нажатом положении. Кнопку нужно отпустить после зажигания светильника.

Подключение лампы с электромагнитным балластом

Порядок действия схемы с балластом электромагнитного типа выглядит следующим образом:

• после включения в сеть, дроссель начинает накапливать электромагнитную энергию;
• через стартерные контакты обеспечивается поступление электричества;
• ток устремляется по вольфрамовым нитям нагрева электродов;
• электроды и стартер нагреваются;
• происходит размыкание контактов стартера;
• аккумулированная дросселем энергия высвобождается;
• величина напряжения на электродах меняется;
• люминесцентная лампа дает свет.

В целях повышения показателя полезного действия и уменьшения помех, возникающих в процессе включения лампы, схема комплектуется двумя конденсаторами. Один из них (меньший) размещается внутри стартера. Его главная функция заключается в погашении искр и улучшении неонового импульса.

Схема подключения одной люминесцентной лампы через стартер

Среди ключевых преимуществ схемы с балластом электромагнитного типа можно выделить:

• надежность, проверенную временем;
• простоту;
• доступную стоимость.
• Недостатков, как показывает практика, больше, чем преимуществ. Среди их числа нужно выделить:
• внушительный вес осветительного прибора;
• продолжительное время включения светильника (в среднем до 3 секунд);
• низкую эффективность системы при эксплуатации на холоде;
• сравнительно высокое потребление энергии;
• шумную работу дросселя;
• мерцание, негативно воздействующее на зрение.

Порядок подключения

Подсоединение лампы по рассмотренной схеме выполняется с задействованием стартеров. Далее будет рассмотрен пример установки одного светильника с включением в схему стартера модели S10. Это современное устройство имеет невозгораемый корпус и высококачественную конструкцию, что делает его лучшим в своей нише.

Главные задачи стартера сводятся к:

• обеспечению включения лампы;
• пробою газового промежутка. Для этого цепь разрывается после довольно длительного нагрева электродов лампы, что приводит к выбросу мощного импульса и непосредственно пробою.

Дроссель используется для выполнения таких задач:

• ограничения величины тока в момент замыкания электродов;
• генерации напряжения, достаточного для пробоя газов;
• поддержания горения разряда на постоянном стабильном уровне.

В рассматриваемом примере подключается лампа на 40 Вт. При этом дроссель должен иметь аналогичную мощность. Мощность же используемого стартера равна 4-65 Вт.

Подключаем в соответствии с представленной схемой. Для этого делаем следующее.

Первый шаг

Параллельно подключаем стартер к штыревым боковым контактам на выходе люминесцентного светильника. Эти контакты представляют собой выводы нитей накаливания герметичной колбы.

Третий шаг

К питающим контактам подключаем конденсатор, опять-таки, параллельно. Благодаря конденсатору будет компенсироваться реактивная мощность и уменьшаться помехи в сети.

Кратко об особенностях работы ламп

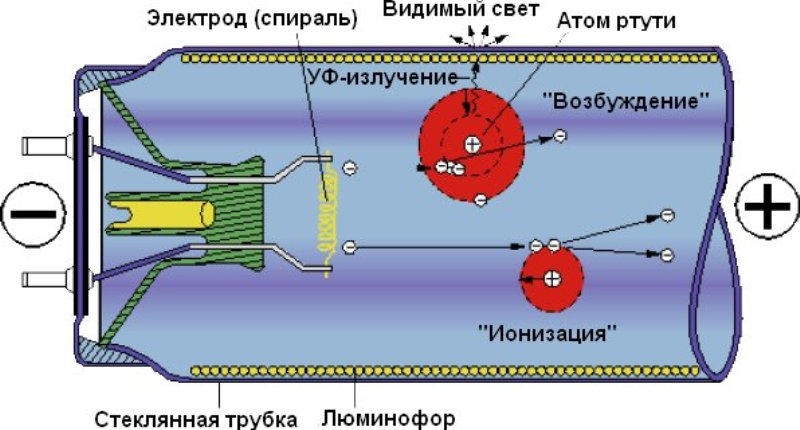

Строение люминесцентной лампы

Каждый из таких приборов является герметичной колбой, наполненной специальной смесью газов. При этом смесь рассчитана таким образом, чтобы на ионизацию газов уходило гораздо меньшее по сравнению с обыкновенными лампами накаливания количество энергии, что позволяет заметно экономить на освещении.

Чтобы люминесцентная лампа постоянно давала свет, в ней должен поддерживаться тлеющий разряд. Для обеспечения такового осуществляется подача требуемого напряжения на электроды лампочки. Главная проблема заключается в том, что разряд может появиться только при подаче напряжения, существенно превышающего рабочее. Однако и эту проблему производители ламп с успехом решили.

Люминесцентные лампы

Электроды установлены по обеим сторонам люминесцентной лампы. Они принимают напряжение, благодаря которому и поддерживается разряд. У каждого электрода есть по два контакта. С ними соединяется источник тока, благодаря чему обеспечивается прогревание окружающего электроды пространства.

Таким образом, люминесцентная лампа зажигается после прогрева ее электродов. Для этого они подвергаются воздействию высоковольтного импульса, и лишь затем в действие вступает рабочее напряжение, величина которого должна быть достаточной для поддержания разряда.

Сравнение ламп

Световой поток, лм	Светодиодная лампа, Вт	Контактная люминисцентная лампа, Вт	Лампа накаливания, Вт
50	1	4	20
100		5	25
100-200		6/7	30/35
300	4	8/9	40
400		10	50
500	6	11	60
600	7/8	14	65

Под воздействием разряда газ в колбе начинает излучать ультрафиолетовый свет, невосприимчивый человеческим глазом. Чтобы свет стал видимым человеку, внутренняя поверхность колбы покрывается люминофором. Это вещество обеспечивает смещение частотного диапазона света в видимый спектр. Путем изменения состава люминофора, меняется и гамма цветовых температур, благодаря чему обеспечивается широкий ассортимент люминесцентных ламп.

Как подключить люминесцентную лампу

Лампы люминесцентного типа, в отличие от простых ламп накаливания, не могут просто включаться в электрическую сеть. Для появления дуги, как отмечалось, должны прогреться электроды и появиться импульсное напряжение. Эти условия обеспечиваются при помощи специальных балластов. Наибольшее распространение получили балласты электромагнитного и электронного типа.

3 Особенности электронной схемы – современный вариант

Основное преимущество такого способа – более продолжительная служба ЛДС. Устройство собрано на микросхемах, благодаря этому у него компактные размеры, низкое энергопотребление. Прибор работает на частоте 130 кГц, свет от этого ровный, не мерцает. С применением электроники также собирают современные люминесцентные лампы, у которых балласт расположен в стандартном цоколе.

Конструктивно это печатная плата, размещенная в небольшом корпусе. На обратной стороне имеется схема подключения, из которой понятно, как и сколько ламп подключается. Графическую информацию повторяют надписи. Имеются удобные контакты, куда требуется вставить провода.

ЭПРА выполняет те же функции, что и дроссель со стартером, но делает это более качественно. Электроды подогреваются плавно, что способствует большей эффективности и длительной работе. Светильники с электронной начинкой можно использовать вместе с диммером – устройством, которым плавно регулируют яркость освещения. Его нельзя применить, если пусковая аппаратура электромагнитная.

Схема подключения электронного балласта устроена так, что регулирующее устройство подстраивается под потребности лампы. Чем старее светильник, тем более высокое напряжение необходимо для пуска. ЭПРА это учитывает и обеспечивает качественную работу прибора.

По сравнению с ЭмПРА электронный балласт обладает большими преимуществами:

• высокая экономичность и надежность;
• бережно прогревает электроды и плавно включает лампочки;
• малый вес, компактность;
• самостоятельно адаптируется под светильник;
• низкие температуры не влияют на работоспособность.

К недостаткам относят несколько усложненную схему подключения. Ошибки в монтаже недопустимы – не только не засветится лампочка, но и устройство выйдет из строя.

Полупроводниковый балласт можно установить вместо электромагнитного. Как это сделать, показывает видео.

Подключение без дросселя

  Инфракрасный потолочный обогреватель с терморегулятором — современные технологии в вашем доме (Цены) +Отзывы

В данном подключении дроссель не используется

Этот способ используется в основном в старых лампах при выходе из строя балласта. Сделать это можно посредством использования постоянного тока, номинал которого выше обычного. То есть напряжение в момент пуска следует повысить. Сила этого напряжения подбирается исходя из характеристик как сети, так и самого источника света.

Для подключения люминесцентной лампы без дросселя требуется подсоединение диодного моста (или пары диодов). Контакты замыкаются с обеих сторон попарно. На одну сторону источника освещения должен приходиться плюс, на другую минус.

Подобную схему можно использовать даже при сгоревшей нити накаливания. Ведь цилиндр с газом при этом способе будет подпитываться за счет постоянного напряжения. Учтите лишь, что данный способ можно использовать на короткий период – со временем труба быстро потемнеет, а затем из-за выгорания люминофора вовсе перестанет излучать свет.

back to menu

Кратко об особенностях работы ламп

Строение люминесцентной лампы

Каждый из таких приборов является герметичной колбой, наполненной специальной смесью газов. При этом смесь рассчитана таким образом, чтобы на ионизацию газов уходило гораздо меньшее по сравнению с обыкновенными лампами накаливания количество энергии, что позволяет заметно экономить на освещении.

Чтобы люминесцентная лампа постоянно давала свет, в ней должен поддерживаться тлеющий разряд. Для обеспечения такового осуществляется подача требуемого напряжения на электроды лампочки. Главная проблема заключается в том, что разряд может появиться только при подаче напряжения, существенно превышающего рабочее. Однако и эту проблему производители ламп с успехом решили.

Люминесцентные лампы

Электроды установлены по обеим сторонам люминесцентной лампы. Они принимают напряжение, благодаря которому и поддерживается разряд. У каждого электрода есть по два контакта. С ними соединяется источник тока, благодаря чему обеспечивается прогревание окружающего электроды пространства.

Таким образом, люминесцентная лампа зажигается после прогрева ее электродов. Для этого они подвергаются воздействию высоковольтного импульса, и лишь затем в действие вступает рабочее напряжение, величина которого должна быть достаточной для поддержания разряда.

Сравнение ламп

Световой поток, лм	Светодиодная лампа, Вт	Контактная люминисцентная лампа, Вт	Лампа накаливания, Вт
50	1	4	20
100	5	25
100-200	6/7	30/35
300	4	8/9	40
400	10	50
500	6	11	60
600	7/8	14	65

Под воздействием разряда газ в колбе начинает излучать ультрафиолетовый свет, невосприимчивый человеческим глазом. Чтобы свет стал видимым человеку, внутренняя поверхность колбы покрывается люминофором. Это вещество обеспечивает смещение частотного диапазона света в видимый спектр. Путем изменения состава люминофора, меняется и гамма цветовых температур, благодаря чему обеспечивается широкий ассортимент люминесцентных ламп.

Как подключить люминесцентную лампу

Лампы люминесцентного типа, в отличие от простых ламп накаливания, не могут просто включаться в электрическую сеть. Для появления дуги, как отмечалось, должны прогреться электроды и появиться импульсное напряжение. Эти условия обеспечиваются при помощи специальных балластов. Наибольшее распространение получили балласты электромагнитного и электронного типа.

Схемы подключения лампы дневного света со стартером

Самостоятельно подключить лампу накаливания достаточно просто, что обусловлено наличием в комплекте всех необходимых элементов и схемы стандартной сборки.

Две трубки и два дросселя

Технология и особенности самостоятельного последовательного подключения таким способом следующие:

• подача фазного провода на балластный вход;
• подключение дроссельного выхода на первую контактную группу лампы;
• подсоединение второй контактной группы на первый стартер;
• подключение с первого стартера на вторую ламповую контактную группу;
• соединение свободного контакта с проводом на ноль.

Аналогичным способом производится подключение второй трубки. С балласта идёт подключение на первый ламповый контакт, после чего второй контакт с этой группы переходит на второй стартер. Затем осуществляется соединение стартерного выхода со второй ламповой парой контактов и соединение свободной контактной группы с нулевым вводным проводом.

Такой способ подключения, по мнению специалистов, является оптимальным при наличии пары источников освещения и пары соединительных комплектов.

Схема подключения двух ламп от одного дросселя

Самостоятельное подключение от одного дросселя – менее распространённый, но совершенно несложный вариант. Такое двухламповое последовательное подключение отличается экономичностью и требует приобретения индукционного дросселя, а также пары стартеров:

• к лампам посредством параллельного подсоединения присоединяется стартер на штыревой выход с торцов;
• последовательное присоединение свободных контактов к электрической сети при помощи дросселя;
• присоединение конденсаторов параллельно к контактной группе осветительного устройства.

Две лампы и один дроссель

Стандартные выключатели, относящиеся к категории бюджетных моделей, часто характеризуются залипанием контактов в результате повышения стартовых токов, поэтому целесообразно применять специальные высококачественные варианты контактных коммутационных аппаратов.

Подключение через электромагнитный балласт со стартером

Самым простым, дешевым, а потому и наиболее распространенным является электромагнитный балласт. В нем применен самый обычный дроссель, рассчитанный на переменный ток с частотой 50 Гц. Одним из важных недостатков такого дросселя является смещение фазы тока относительно фазы напряжения, при котором эффективность любого электрического устройства снижается.

Схема подключения ЭПРА

В характеристиках обычно указывают не угол, на который происходит смещение, а его косинус — cosφ. Чтобы уменьшить угол расхождения и тем самым увеличить cosφ, приблизив его к единице, в пусковое устройство вводится компенсирующий конденсатор. Подключаться он может по-разному, чаще всего — по схеме параллельной компенсации.

Неотъемлемой частью данной схемы является стартер — газоразрядная лампа в миниатюре, заполненная неоном. У стартера имеются две особенности:

1. Объем неона в нем подобран таким образом, чтобы напряжение зажигания было выше напряжения горения основной лампы, но ниже сетевого напряжения.
2. Один из контактов представляет собой биметаллическую пластину, которая по достижении определенной температуры изгибается (из-за разности коэффициентов линейного расширения входящих в ее состав металлов) и при этом прикасается ко второму контакту стартера.

Стартер подключен между электродами лампы последовательно с ними, как бы в обход разрядного промежутка, то есть параллельно ему.

Подключение люминесцентных ламп через ЭПРА

Вот как работает эта схема:

1. При подаче напряжения на лампу газовый промежуток в стартере пробивается и возникает дуга, замыкающая цепь «дроссель — 1-й электрод — стартер — 2-й электрод». По этой цепи течет ток, величина которого ограничивается дросселем. Он заставляет греться электроды лампы, также от дугового разряда в стартере греются его электроды.
2. Когда биметаллический контакт стартера достаточно разогревается, он сгибается и прикасается ко второму контакту, вследствие чего ток направляется мимо стартера и тот начинает остывать.
3. Остыв, биметаллический контакт отсоединяется от второго контакта и из-за размыкания цепи на дросселе возникает значительный импульс напряжения. Если этот импульс возникнет в момент однонаправленной фазы сетевого напряжения, то суммарное напряжение на дросселе окажется достаточным для пробоя промежутка между электродами лампы и та включится. Вероятность такого совпадения относительно невелика, поэтому описанный цикл успевает обычно повториться несколько раз. При этом происходит характерное мигание лампы, что считается одним из недостатков светильников этого типа.

Во время повторяющихся попыток включения стартер становится источником радиочастотных помех, для подавления которых параллельно ему подключается конденсатор.

Как правильно подключить через выключатель

При подсоединении к выключателю также необходимо использовать стабилизатор напряжения, гасящий резистор. Сначала подключается нулевая фаза напрямую от распределительной коробки. После этого к светильнику подключается резистор, а затем к нему подсоединяется провод с основной фазой.

При такой последовательности подключения, если перепутать фазы, ничего серьезного не произойдет. Единственное, лампы будут под напряжением постоянно, а выключатель не будет исполнять свою функцию. Если последовательность поменять, и сначала подключать резистор к выключателю, то путаница фаз приведет к сгоранию ламп сразу же.

Какие бывают светодиоды?

Светодиодом называют многослойный полупроводник, который способствует преобразованию электроэнергии в свет. Если изменить его состав, то можно добиться цветного свечения. Изготавливается этот элемент на основе чипа – кристалла с местом подсоединения проводки питания.

Для того, чтобы добиться холодного (белого) свечения, голубой чип обрабатывают особым веществом желтого цвета

 Таблица 2. Разновидности светодиодов по способу сборки чипов

Вид	Описание
DIP	Представляет собой кристалл и расположенное в верхней части увеличительное стекло, куда подсоединяются два проводника. Это распространенный тип, который часто используется для подсветки витрин, вывесок и прочих предметов.
«Пиранья»	Эта конструкция имеет сходство с предыдущим вариантом, только здесь уже имеется четыре проводника, что позволяет добиться надежности и лучшего отвода тепла из внутренней части. Чаще всего такие чипы устанавливают в автомобильных лампочках.
SMD-светодиод	Находится на поверхностной части конструкции, что позволяет сократить габариты, улучшить тепловой отвод. При этом существует множество вариантов таких чипов. Применяют их в любых источниках света, независимо от назначения.
СОВ-технология	Здесь чип встраивают в плату. Такое строение позволяет осуществить защиту контактов, поэтому они не окисляются при сильном нагревании — все это лучшим образом сказывается на яркости свечения. В случае неисправности светодиода, придется выполнить полную замену. Здесь уже не получится отпаять чип.

Чипы светодиодных конструкций

Из отрицательных сторон светодиодов следует отметить минимальный размер. Поэтому, чтобы создать обширное свечение, требуется использовать много таких источников, соединенных между собой. К тому же, кристалл через некоторое время изнашивается, поэтому сокращается яркость лампочек. Тем не менее, если это высококачественное изделие, то лампа долго остается яркой.

Принцип работы

Лампа представляет собой колбу, в которую закачан инертный газ аргон с парами ртути. В конструкции имеется анод и катод. Между ними возникает разряд, вследствие чего происходит загорание в момент пуска.

Разогретые пары ртути начинают излучать инфракрасное свечение, которое не доступно глазу человека. Чтобы перевести свечение в необходимый диапазон, стенки колбы покрывают специальным люминофором. Он активизируется и начинает излучать подходящий глазу свет.

Однако испарение ртутных паров требует иного напряжения, нежели имеется в обычной сети. Способы подключения люминесцентных ламп более сложные.

Дополнительно к электродам запускаются установленные дополнительно электронные и электромагнитные ПРА. Они стимулируют появление нужного скачка напряжения и гарантируют отсутствие неконтролируемого его роста в процессе работы.

Питание от 220В без дросселя и стартера

Дело в том, что стартеры периодически выходят из строя, а дроссели перегорают. Всё это стоит не дешево, поэтому есть несколько схем для подключения светильника без этих элементов. Одну из них вы видите на рисунке ниже.

Диоды можно выбирать любые с обратным напряжением не менее 1000В и током не меньше чем потребляет светильник (от 0,5 А). Конденсаторы выбирайте с таким же напряжением в 1000В и ёмкостью 1-2 мкФ

Обратите внимание, что в этой схеме включения выводы лампы замкнуты между собой. Это значит, что спирали в процессе зажигания не участвуют и можно использовать схему для розжига ламп, где они перегорели

Такую схему можно использовать для освещения подсобных помещений и коридоров. В гараже можно применять, если в нём вы не работаете на станках. Светоотдача может быть ниже, чем при классическом подключении, а световой поток будет мерцать, хоть это и не всегда заметно для человеческого глаза. Но такое освещение может вызвать стробоскопический эффект — когда вращающиеся части могут казаться неподвижными. Соответственно это может привести к несчастным случаям.

Примечание: во время экспериментов учтите, что запуск люминесцентных источников света в холодное время года всегда осложнен.

На видео ниже наглядно показано, как запустить люминесцентную лампу, используя диоды и конденсаторы:

Есть еще одна схема подключения люминесцентной лампы без стартера и дросселя. В качестве балласта при этом используется лампочка накаливания.

Лампу накаливания использовать на 40-60 Вт, как показано на фото:

Альтернативой описанным способам является использование платы от энергосберегающих ламп. Фактически это тот же ЭПРА, что используется с трубчатыми аналогами, но в миниатюрном формате.

На видео ниже наглядно показано, как подключить люминесцентную лампу через плату энергосберегающей лампы:

Замена лампы

Как и другие источники света, люминесцентные приборы выходят из строя. Единственным выходом будет замена основного элемента.

Замена лампы дневного света.

Процесс замены на примере потолочного светильника Армстронг:

Осторожно разбирается светильник. С учетом указанных на корпусе стрелочек колба поворачивается по оси.
Повернув колбу на 90 градусов, можно опустить ее вниз

Контакты сместятся и выйдут через отверстия.
Новую колбу поместить в паз, следя за попаданием контактов в соответствующие отверстия. Установленную трубку повернуть в противоположную сторону. Фиксация сопровождается щелчком.
Включить осветительный прибор и проверить работоспособность.
Собрать корпус и установить рассеивающий плафон.

Если недавно установленная колба снова перегорела, имеет смысл проверить дроссель. Возможно, именно он подает на прибор слишком большое напряжение.
