Инструкция по проверке дросселя на лампах дневного света при помощи мультиметра

Классическое подключение через электромагнитный балласт

Особенности схемы

В соответствии с этой схемой в цепь включается дроссель. Также в составе схемы обязательно присутствует стартер.

Дроссель для люминесцентных лампСтартер для люминесцентных ламп — Philips Ecoclick StartersS10 220-240V 4-65W

Последний представляет собой маломощный неоновый источник света. Устройство оснащено биметаллическими контактами и питается от электросети с переменными значениями тока. Дроссель, стартерные контакты и электродные нити подключаются последовательно.

Вместо стартера в схему может включаться обыкновенная кнопка от электрозвонка. В данном случае напряжение будет подаваться путем удерживания кнопки звонка в нажатом положении. Кнопку нужно отпустить после зажигания светильника.

Подключение лампы с электромагнитным балластом

Порядок действия схемы с балластом электромагнитного типа выглядит следующим образом:

• после включения в сеть, дроссель начинает накапливать электромагнитную энергию;
• через стартерные контакты обеспечивается поступление электричества;
• ток устремляется по вольфрамовым нитям нагрева электродов;
• электроды и стартер нагреваются;
• происходит размыкание контактов стартера;
• аккумулированная дросселем энергия высвобождается;
• величина напряжения на электродах меняется;
• люминесцентная лампа дает свет.

В целях повышения показателя полезного действия и уменьшения помех, возникающих в процессе включения лампы, схема комплектуется двумя конденсаторами. Один из них (меньший) размещается внутри стартера. Его главная функция заключается в погашении искр и улучшении неонового импульса.

Схема подключения одной люминесцентной лампы через стартер

Среди ключевых преимуществ схемы с балластом электромагнитного типа можно выделить:

• надежность, проверенную временем;
• простоту;
• доступную стоимость.
• Недостатков, как показывает практика, больше, чем преимуществ. Среди их числа нужно выделить:
• внушительный вес осветительного прибора;
• продолжительное время включения светильника (в среднем до 3 секунд);
• низкую эффективность системы при эксплуатации на холоде;
• сравнительно высокое потребление энергии;
• шумную работу дросселя;
• мерцание, негативно воздействующее на зрение.

Порядок подключения

Подсоединение лампы по рассмотренной схеме выполняется с задействованием стартеров. Далее будет рассмотрен пример установки одного светильника с включением в схему стартера модели S10. Это современное устройство имеет невозгораемый корпус и высококачественную конструкцию, что делает его лучшим в своей нише.

Главные задачи стартера сводятся к:

• обеспечению включения лампы;
• пробою газового промежутка. Для этого цепь разрывается после довольно длительного нагрева электродов лампы, что приводит к выбросу мощного импульса и непосредственно пробою.

Дроссель используется для выполнения таких задач:

• ограничения величины тока в момент замыкания электродов;
• генерации напряжения, достаточного для пробоя газов;
• поддержания горения разряда на постоянном стабильном уровне.

В рассматриваемом примере подключается лампа на 40 Вт. При этом дроссель должен иметь аналогичную мощность. Мощность же используемого стартера равна 4-65 Вт.

Подключаем в соответствии с представленной схемой. Для этого делаем следующее.

Первый шаг

Параллельно подключаем стартер к штыревым боковым контактам на выходе люминесцентного светильника. Эти контакты представляют собой выводы нитей накаливания герметичной колбы.

Третий шаг

К питающим контактам подключаем конденсатор, опять-таки, параллельно. Благодаря конденсатору будет компенсироваться реактивная мощность и уменьшаться помехи в сети.

Как проверить исправность

Принцип проверки ограничителя достаточно прост. Все, что нужно сделать, это достать его из люминесцентной лампы и проверить сопротивление дросселя при помощи тестера либо мультиметра.У ограничителя, находящегося в исправном состоянии, сопротивление на тестере покажет определенное постоянное значение. Если ограничитель все же неисправен, то тестер покажет значение, которое будет значительно отличаться от нормальных показателей, выходить за норму.Таким образом, сбой в работе дросселя может быть обусловлен обрывом либо перегоранием окантовки, а также может произойти ввиду того, что нарушена изоляция между витками провода.

Причиной сбоя может служить обрыв либо перегорание окантовки, если значение напряжения на тестере будет бесконечно высоким. О перегорании также свидетельствует неприятный запах, который особенно ощутим во время включенной лампы.Если же значение напряжение на тестере слишком низкое, то в данном случае подозрение о нарушении изоляции провода полностью находит свое подтверждение.

Дроссель своими руками

Теперь давайте разберемся, как дроссель для сварки своими руками можно намотать и как рассчитать дроссель. Чтобы намотать дроссель правильно, нужно досконально знать его устройство и понимать принцип работы. В разделе «Общая информация» мы кратко описали устройство и принцип действия этого прибора. Мы составили небольшую поэтапную инструкцию, следуя которой вы сможете собрать дроссель. Собранная вами деталь подойдет для использования на небольшом производстве или при домашней сварке. Итак, приступим:

1. Для начала вам нужно найти старый трансформатор, он будет нашей основой. Опытные мастера советуют брать повышающий элемент из лампового телевизора модели «ТСА 270-1», он будет выступать в роли сердечника. Подобные модели можно легко найти на блошином рынке или поискать в интернете на онлайн-досках объявлений.
2. Затем нужно разобрать трансформатор. Делается это просто: нужно срезать болты или повернуть головки в верхней части агрегата, затем снять катушки.
3. Полученные «подковы» (как их именуют умельцы) устанавливают специальные прокладки. Их изготавливают из тонкого картона и приклеивают к основанию «подковы». Прокладки нужны для образования индуктивного зазора.
4. Теперь нужно намотать провод на «подкову». Для этого берем алюминиевые провода сечением 36 миллиметров. Намотайте 22-24 витка с каждой стороны. Если вам удалось найти сердечник из лампового телевизора, то вы сможете намотать на каждую сторону по 8 витков в два слоя. Не забудьте сделать изоляцию между витками с помощью бумаги и бакелитового лака.
5. Провод следует наматывать в одну сторону на каждой из катушек. Это необходимо для того, чтобы в конце провода располагались в одинаковом направлении и вверху была перемычка между отводами, соединяющая катушки, а внизу располагался вход и выход.
6. Если вы все же неправильно намотали провода, и они располагаются в разном направлении, то установите по диагонали косую перемычку между верхним и нижним отводами. Вторая пара отводов будет играть роль входа и выход.
7. Рекомендуется устанавливать дроссель в сварочном аппарате только после диодов. Подключите ко входу кабель диодного моста.

Читать также: Пайка латуни паяльником в домашних условиях

Если сила тока дросселем наоборот продолжает падать при применении, то нужно убрать несколько витков на каждой из катушек.

Монтаж двух ламп

Варианты подключений

Какое бы количество источников света не требовалось включить в осветительную систему, все они подключаются последовательно. Для запуска двух ламп потребуется соответственно два стартера. Их подсоединяют параллельно.

Итак, опишем процесс подключения сразу 2 люминесцентных ламп:

1. Фаза вначале должна подходить ко входу дросселя
2. От него она должна поступать к первой лампе
3. Затем направляться к первому стартеру
4. Далее переходить на вторую контактную пару этого же источника света
5. Выходящий контакт соединяют с нулем
6. Точно в такой же последовательности подсоединяют вторую трубу. Первым – ПРА. Затем контакт второго источника света и т.д.

Если вы поняли принцип этой схемы, то легко сможете этим же способом подключить 3 или 4 люминесцентных лампы.

56 Самых лучших урожайных сортов огурцов для теплицы: описание и фото | +Отзывы

Классификация приборов

В люминесцентных лампах могут использоваться электромагнитные или электронные дроссели. Каждому из видов присущи определенные достоинства и недостатки.

Электромагнитные

Электромагнитный дроссель представляет собой катушку с металлическим сердечником. Для обмотки используются медный и алюминиевый провода. От их диаметра зависит нормальная работа светильника. Потери мощности устройства составляют от 10 до 50%.

Люминесцентные лампы с электромагнитными дросселями стоят недорого, не требуют дополнительной настройки. Однако электромагнитный дроссель весьма чувствителен к нестабильности электрической сети. Малейшее колебание приводит к мерцанию лампы и повышению уровня шума: светильник начинает гудеть.

Электромагнитные ПРА

Перед зажиганием лампы из-за несинхронности работы дросселя с частотой сети происходят вспышки. Они приводят к ускоренному износу ПРА.

На разогревание электромагнитного дросселя тратится четверть мощности светильника.

Электромагнитные дроссели имеют право на жизнь, они обеспечивают достаточную надежность светильников. Но сейчас их активно вытесняют электронные балласты.

Рекомендуем Вам также ознакомиться как сделать своими руками блок питания из энергосберегающей лампы.

Электронные ПРА

Электронный дроссель имеет более сложную конструкцию. В его состав входят:

1. Фильтр электромагнитных помех. Гасит электромагнитные импульсы самого светильника и устраняет внешние помехи – от сети. выпрямитель: служит для преобразования тока.
2. Схема коррекции коэффициента мощности. Отвечает за контроль сдвига по фазе переменного тока, который проходит через нагрузку.
3. Фильтр сглаживающий. Снижает уровень пульсации переменного тока.
4. Инвертор. Отвечает за преобразование постоянного тока в переменный.
5. Балласт. Индукционная катушка, участвующая в накоплении энергии, подавлении помех и плавной регулировке яркости свечения.

При включении лампы ток из выпрямителя поступает на буфер конденсатора. Там происходит сглаживание частоты пульсации. Высокое напряжение попадает на инвертор и заряжает микросхемы и конденсаторы.

При достижении напряжения 5,5 В микросхема сбрасывается. Зарядка конденсатора обратной связи (компенсационной) регулируется транзисторами. Как только напряжение достигнет 12 В, система входит в следующую фазу – предварительного нагрева.

ЭПРА Navigator

Поджиг происходит при минимальном значении напряжения 600 В. Этот процесс происходит всего за 1,7 сек.

Правила выбора дросселя

Для правильного выбора пусковой индуктивности, требуется выполнить визуальный осмотр корпуса устройства, на котором указываются показатели мощности нагрузки, определяемые сечением обмоточных проводов.

Для устройства с высокими показателями мощности, очень характерными являются большие размеры и достаточно высокая стоимость.

С целью запуска собирается схема, представленная стартером, лампой и корректирующим конденсатором.

Стартер подключается в параллельном положении источнику света. Присоединение элемента осуществляется на верхнюю или нижнюю пару выводов, которые располагаются с двух сторон ламповой колбы. К оставшемуся проводу подключается дроссель. Клемма на сетевом источнике питания соединяется с катушечной клеммой, а вторая клемма используется для подачи напряжения.

При выборе важно обратить внимание на маркировку группы, которая может быть представлена буквами «В», «С» или «D», и позволяет подобрать дроссельное устройство, оптимальное по показателям поглощения мощности

Схема запуска

Когда подключение лампочки произведено, необходимо убедиться в ее правильности и в исправности пускорегулирующих аппаратов. Для проведения тестов нужно иметь мультиметр, при помощи которого можно проверить катодные тела накала.

Разрешенный уровень сопротивления не превышает 10 Ом. Если мультиметр указал сопротивление как бесконечное, то не нужно торопиться выбрасывать лампу. Это устройство еще сохраняет работоспособность, но применять его необходимо в системе холодного запуска. Теперь можно пробовать запустить светильник.

Внимание! В обычных условиях провода стартера разомкнуты, а его конденсатор не позволяет постоянному току проходить. Проще говоря, мультиметр должен показывать достаточно высокое сопротивление, которое может быть больше 100 Ом

В заключении нужно отметить, что схема люминесцентной лампы достаточно тяжелая, которая не под силу обычному человеку. Но существует множество вариантов, благодаря которым работа значительно упрощается

Важно помнить о том, что детей нельзя допускать к этому виду деятельности. При монтаже светильника нужно обесточить все помещение. https://www.youtube.com/embed/PPN2VXjBMbQ

Общее устройство люминесцентных ламп

Работу дросселя необходимо рассматривать только в совокупности с общей схемой люминесцентной лампы.

Наибольшее распространение в системах освещения получили устройства линейного типа, изготовленные в цилиндрической форме. Конструкция представляет собой герметичную стеклянную колбу, внутрь которой вместо воздуха закачан аргон или другой инертный газ. В некоторых случаях используются газовые смеси. Внутреннее давление примерно в 250 раз ниже атмосферного, поэтому, когда лампа разбивается, этот процесс сопровождается хлопком. Кроме газа, в колбу помещается определенная порция ртути, находящейся в газообразном виде из-за сильного разрежения.
Торцы трубок заканчиваются стеклянными ножками с электродами, впаянными внутрь. Они устанавливаются попарно с каждой стороны. Каждая пара соединена вольфрамовой спиралью, покрытой специальным составом, включающим в себя оксиды бария, стронция и кальция, а также тугоплавкую циркониевую присадку. После разогрева данного химического состава, начинается разгон свободных электронов, попадающих в свободное пространство из своей кристаллической решетки. За счет этого происходит термоэлектронная эмиссия, без которой невозможна работа люминесцентных ламп.

Снаружи концы трубок оборудованы цоколями для контактных штырьков, используемых при подключении лампы, вставленной в светильник. Стеклянная поверхность лампы изнутри покрыта слоем люминофора, состоящего из галофосфатов кальция или ортофосфатов цинка-кальция. При попадании на него ультрафиолетового излучения, невидимого обычным зрением, начинается испускание видимого светового потока. Химический состав люминофора оказывает влияние на цветовую температуру, цветопередачу и спектр различных люминесцентных ламп.

Схема подключения через дроссель

Чтобы лампа дрл работала исправно необходима правильная схема подключения данного устройства. Благодаря грамотной установке зажечь такую ламу не составит никаких проблем, и она будет работать всегда качественно и без сбоев.

К тому же неправильное подключение повышает риск, что устройство испортится и перегорит раньше времени или вообще, при первом включении.

Схема подключения довольно простая и представляет собой цепь последовательно соединённого дросселя и самого устройства ДРЛ 250. Подключение производится к сети 220 вольт и работает при стандартной частоте. По этому их без труда можно установить в домашнюю сеть. Дроссель работает стабилизатором и корректировщиком работы. Благодаря ему источник света не мигает, работает непрерывно и при нестабильном входящем напряжении световой поток остаётся неизменным.

Подключение ДРЛ через дросель

Бездроссельное подключение невозможно, так как лампа сразу сгорит. Для пуска, схема должна питаться довольно большим напряжением, которое иногда достигает отметки эквивалентной двум-трём входящим напряжениям.

Проверка дросселей

В случае если лампа вдруг перестала работать. Сначала необходимо убедиться в исправности балласта. Для этого дроссель извлекается из корпуса устройства для проведения диагностики.

Неисправности дросселей

Наиболее часто возникают такие поломки:

• Обрыв обмотки. Нередко такое случается с низкокачественными катушками, выполненными из недостаточно очищенной меди или алюминия;
• Замыкание витков. Данная поломка возможна, если изоляция проводников выполнена с использованием некачественного лака;
• Повреждение контактных клемм. Если контакты неплотно прикручены к площадкам, на них может появиться нагар, который будет препятствовать прохождению тока.

Если позволяет конструкция светильника, его рекомендуется демонтировать целиком для последующей диагностики, а не извлекать отдельные неисправные элементы

Проверка дросселей

Обрыв легко определяется с помощью тестера. Для этого щупами измерительного прибора, включенного в режим теста целостности цепи, касаются клемм балласта в режиме. Звуковой сигнал сигнализирует о том, что катушка исправна.

Межвитковое замыкание диагностировать труднее. Необходимо знать индуктивность исправной катушки. Данную информацию можно получить, изучив надписи на балласте, посетив сайт изготовителя или измерив данную величину у заведомо исправного устройства.

Также следует проверить, не пробивает ли обмотка на корпус, что также будет сигнализировать о неисправности катушки. Для этого одним щупом тестера в режиме теста целостности цепи прикасаются к корпусу катушки, а другим – последовательно к обоим контактам катушки. Звуковая индикация должна отсутствовать.

Замена

Чтобы заменить вышедший из строя балласт, его демонтируют из светильника. Для демонтажа необходимо снять декоративную панель и отражатель. Для того чтобы не повредить лампы, их рекомендуется тоже извлечь. Делать это следует аккуратно, чтобы не повредить хрупкие колбы.

Сам балласт закреплен с помощью винтов в корпусе светильника. Работать под потолком не всегда удобно. Если позволяет конструкция светильника, его рекомендуется демонтировать целиком для последующей диагностики, а не извлекать отдельные неисправные элементы.

Проверка при помощи мультиметра

Как проверить дроссель лампы дневного света мультиметром?

Проверка дроссельного устройства, как правило, производится посредством контрольного исправного осветительного прибора.

В этом случае пара проводов, идущая от устройства, осторожно отсоединяется и присоединяется к цокольной части контрольной лампочки. Если после подключения прибор освещения загорается в полную силу, значит, дроссельное устройство является исправным

Если после подключения прибор освещения загорается в полную силу, значит, дроссельное устройство является исправным.

Основные неисправности дросселя представлены:

• обрывом обмотки, который чаще всего встречается на катушках низкого качества, выполненных с использованием плохо очищенного металла;
• витковым замыканием, которое наблюдается при наличии на проводниковой изоляции лакового покрытия низкого качества;
• повреждением клеммных контактов, которые прикручены недостаточно плотно, что вызывает скопление нагара, препятствующего перемещению тока.

Обрывы достаточно легко определяются посредством тестера, щупы которого нужно приложить к балластным клеммам. Появление звукового сигнала свидетельствует о исправности устройства

Кроме всего прочего, важно помнить, что «пробив» обмотки на корпусе устройства, всегда сигнализирует о выходе катушки из строя. Определить «пробив» можно, если один щуп такого измерительного прибора приложить поочередно к катушечным контактам

Звуковой сигнал должен отсутствовать.

Сложнее всего самостоятельно определить поломку, представленную межвитковым замыканием, так как в этом случае потребуется выяснить индуктивность рабочей катушки, которая в разных осветительных приборах значительно варьируется.

Назначение балласта

Обязательные электрические характеристики светильника дневного света:

1. Потребляемый ток.
2. Пусковое напряжение.
3. Частота тока.
4. Коэффициент амплитуды тока.
5. Уровень освещённости.

Дроссель обеспечивает высокое начальное напряжение для инициирования тлеющего разряда, а затем быстро ограничивает ток для безопасного поддержания нужного уровня напряжения.

Основные функции балластного трансформатора рассматриваются далее.

Безопасность

Балласт регулирует мощность переменного тока для электродов. При прохождении переменного тока через дроссель напряжение повышается. Одновременно ограничивается сила тока, чем предотвращается короткое замыкание, которое приводит разрушению люминесцентного светильника.

Подогрев катодов

Для работы светильника необходим всплеск высокого напряжения: именно тогда происходит пробой межэлектродного промежутка, и загорается дуга. Чем холоднее лампа, тем выше необходимое напряжение. Напряжение «проталкивает» ток через аргон. Но у газа есть сопротивление, которое тем выше, чем холоднее газ. Поэтому требуется создать более высокое напряжение при максимально низких температурах.

Для этого требуется реализовать одну из двух схем:

• с помощью пускового выключателя (стартёра), содержащего небольшую неоновую или аргоновую лампу мощностью 1 Вт. Она нагревает биметаллическую полосу в стартёре и облегчает инициирование газового разряда;
• вольфрамовыми электродами, через которые проходит ток. При этом электроды нагреваются и ионизируют газ в трубке.

Обеспечение высокого уровня напряжения

При разрыве цепи магнитное поле прерывается, импульс высокого напряжения посылается через светильник, и возбуждается разряд. Используются следующие схемы создания высокого напряжения:

1. Предварительный подогрев. В этом случае электроды нагреваются до инициирования разряда. Пусковой выключатель замыкается, позволяя току протекать через каждый электрод. Переключатель стартера быстро охлаждается, размыкая переключатель и запуская напряжение питания на дуговой трубке, в результате чего и возникает разряд. Во время работы вспомогательное питание на электроды не подаётся.
2. Быстрый запуск. Электроды нагреваются постоянно, поэтому балластный трансформатор включает две специальные вторичные обмотки, которые обеспечивают низкое напряжение на электродах.
3. Мгновенный запуск. Электроды перед началом работы не нагреваются. Для устройств мгновенного пуска трансформатор обеспечивает относительно высокое пусковое напряжение. Вследствие этого разряд легко возбуждается между «холодными» электродами.

Устройство и сборка пускорегулирующего (ПРА) аппарата для ДНаТ

Дроссели для ДНаТ делятся на низкочастотные и высокочастотные. В первом случае катушка индуктивности задерживает ток низкой частоты, а во втором – высокой.

Балласт для тока низкой частоты состоит из катушки, внутри которой стальной сердечник, а его пластины изолированы друг от друга. Индуктивность такого прибора составляет от 1Гн. Это свойство позволяет ему ограничивать напряжение, если оно снижается или увеличивается.

Высокочастотные дроссели для ДНаТ не имеют сердечника. В таких приборах медная проволока навивается на каркас из пластика или резистор. Выглядит такой балласт, как секционная (многослойная) намотка.

Материал для сердечника влияет на размер дросселя для ДНаТ. Магнитный стержень, как правило, находится внутри компактных устройств. Однако размер не влияет на их индуктивность.

Высокочастотные приборы оснащены ферритовыми или стальными сердечниками. Такие ПРА используются в широком диапазоне частот.

В зависимости от места установки разделяют встраиваемые и закрытые дроссели для ДНаТ. Первые вставляют в корпус осветительных приборов, которые защищают их от влаги, а вторые монтируются в герметичный блок.

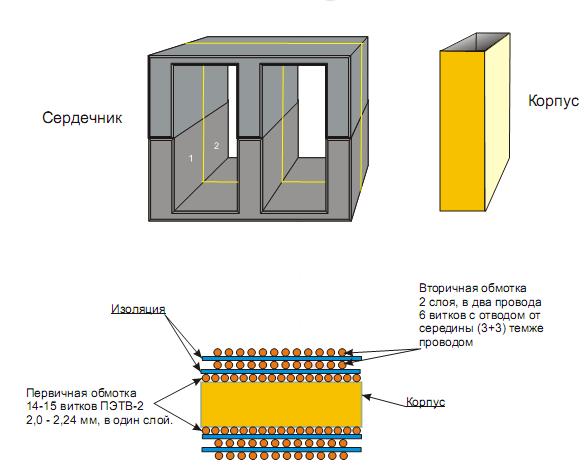

Устройство

Устройство дросселя для люминесцентных ламп включает в себя следующее составляющие: сердечник, сделанный из электротехнического сплава, медный провод и кожух. Выглядит это следующим образом: на сердечник наматывается медный провод, а кожух служит для них окантовкой.

Механизм разбора ограничителя на составные части, сводить к следующим простым действиям:

• убирается окантовка;
• раскручивается провод;
• в результате остается только сердечник, состоящий из пластин.

Производить расчёт катушки индуктивности нужно только тогда, когда идет подключение сразу нескольких источников света либо если дроссель люминесцентной лампы составляется согласно установленным показателям.

Рабочий механизм дроссельной платы

По внешнему виду устройство представляет собой цилиндр в металлическом корпусе. Его мощность обязательно совпадает с предельно допустимой рабочей мощностью энергосберегающей лампы. В способности дросселя входит ограничение подачи электрического тока, что предотвращает перегорание электродов лампочки.

Работа дросселя происходит в паре со стартером, по отдельности они не способны обеспечить нужные функции.

Схема подключения дросселя

Рассмотрим, как они действуют при включении дневного освещения:

• происходит запуск стартера;
• электроды разогреваются и происходит подача электрического тока к действующему механизму прибора;
• за счет этого выполняется, нагрев биметаллической пластины стартера;
• после прогрева контактов, ток приходит к дросселю;
• дроссель скапливает ток, происходит пробивание газа, и лампа начинает светиться.

В процессе работы экономной лампы с работоспособным стартером и стабилизатором, происходит равномерное распределение напряжения, если наблюдается приход сверхтоков либо утечки тока.

Как подобрать

При выборе балласта для люминесцентной лампы необходимо обратить внимание на мощность модуля. Она должна совпадать с показателями мощности осветительного прибора

Если не соблюдать эти требования, то прибор не будет функционировать должным образом;
Стоимость. Электромагнитные элементы уступают в цене электронным. Но, технически они устарели и в эксплуатации уступают дополнительными энергозатратами и громоздкостью;
Стоимость на электронные балласты выше, но практичность и экономия электроэнергии перекрывает этот недостаток.

Мнение эксперта

Виктор Гольштейн

Эксперт по медицинскому оборудованию. Начинающий блогер.

Важно! Низкая цена на данный вид продукции – это неосновной критерий, по которому стоит ориентироваться. Изделие китайского производителя может не только быстро выйти из строя, но и повлечь за собой серьезные неполадки в работе светильника

Безусловно, лучше ориентироваться на торговые марки, которые себя зарекомендовали среди потребителей.

Брендовые производители включают в комплектацию качественные детали, способствующие корректной работе на протяжении долгого времени. Такие устройства смогут отработать срок гарантии.

Необходимо обратить внимание на наличие маркировки IP2, проставленной на изделиях. Это указывает на то, что прибор имеет нужный уровень защиты, а также защищен от попадания внутрь корпуса мелких элементов

Конструкция исключает прямой контакт пользователя с элементами, подводящими электроэнергию.

Температурный диапазон существенно расширен. Приборы могут функционировать при температуре от -20 °C до + 40 °C.

Принцип работы

Рассмотрим принцип работы электромагнитного дросселя на примере типичной схемы подключения для ламп газоразрядного типа .

Типичная схема подключения

На схеме обозначены:

• EL – лампа газоразрядного (люминесцентного) типа;
• SF – стартер, он представляет собой устройство состоящее из колбы, наполненной инертным газом, внутри нее находятся контакты из биметалла. Параллельно к колбе установлен конденсатор;
• LL –дроссель (электромагнитный);
• спирали лампы (1 и 2);
• C – конденсатор (компенсирует реактивную мощность), его емкость зависит от мощности лампы, ниже показана таблица соответствия.

Мощность газоразрядного источника (Вт)

Емкость конденсатора (мкФ)

Встречаются устройства, в схемах которых отсутствует компенсирующий конденсатор, это недопустимо, поскольку реактивная нагрузка приводит к следующим негативным последствиям:

• происходит увеличение потребляемой мощности, что приводит к повышенному расходу электроэнергии;
• существенно сокращается ресурс оборудования.

Теперь перейдем непосредственно к принципу работы, приведенной выше типовой схемы. Условно ее можно разделить на следующие этапы:

• при подключении к электросети, через цепь дроссель «LL» – спираль « 1» – стартер «SF» – спираль «2» начинает проходить ток, сила которого от 40 до 50 мА;
• под воздействием этого процесса в колбе стартера ионизируется инертный газ, что приводит к повышению силы тока и разогреву биметаллических контактов;
• нагревшиеся электроды в стартере замыкаются, это вызывает резкое повышение силы тока, примерно до 600 мА. Дальнейший его рост ограничивает индуктивность дросселя;
• за счет увеличившейся силы тока в цепи происходит разогрев спиралей (1 и 2), в результате чего ими излучаются электроны, разогревается газовая смесь, что приводит к разряду ;
• под воздействием разряда возникает ультрафиолетовое излучение, которое попадает на покрытие из люминофора. В результате он светится в видимом спектре;
• когда источник света «зажигается», его сопротивление уменьшается, соответственно, понижается напряжение на дросселе (до 110 В);
• контакты стартера остывают и размыкаются.
