Подключение гидроаккумулятора: схемы

Нюансы подключения гидроаккумулятора

Устройство с грушевидной емкостью предполагает, что внутри нее находится вода, а не воздух. Эта особенность дает преимущество над модификацией с плоской мембраной. Причина в том, что в последнем случае жидкость контактирует с металлом, из которого изготовлен корпус бака. В итоге появляются очаги коррозии. Это нужно учитывать при выборе модели.

Кроме того, «грушу» проще поменять, если она выйдет из строя. Обычно это происходит через 10-15 лет после подключения циркуляционного насоса с гидроаккумулятором. Кроме проблемы выбора, при монтаже нужно учитывать следующие аспекты:

1. Точка монтирования должна располагаться на максимально возможной высоте. В идеале это чердак дома. Данный фактор позволяет увеличить давление в трубопроводе.
2. Несмотря на то, что фланцы оцинкованные, а корпус окрашен, помещение, где устанавливается гидроаккумулятор должно быть сухим. Повышенная влажность приведет к появлению конденсата, ржавчины и преждевременному выхода оборудования из строя.
3. Подключать лучше при помощи гибких шлангов в нержавеющей оплетке. Крепить стоит накидными дюймовыми гайками.
4. Входная труба – место врезки фильтра грубой очистки, который не даст возможности ржавчине, окалине и прочим твердым взвешенным частицам попасть в емкость и повредить мембрану.
5. На входе монтируется шаровый кран, с помощью которого можно отсечь разводку от подающей трассы, если придется ее ремонтировать или обслуживать насос. Вода в доме будет все равно.

Перед покупкой необходимо произвести предварительные расчеты. Они заключаться в определении требуемых рабочих параметров и характеристик гидробака. Обязательно посмотри это видео, там человек рассказывает как самостоятельно выбрать бак.

Мнение «чем больше емкость, тем лучше» – неверное. Слишком большой запас воды приведет к ее застаиванию. В результате могут размножиться вредные бактерии, образоваться осадок, появиться неприятный запах. Места такой бак занимает много, весит ответственно. Если потребление небольшое, а электроэнергия отключается редко, покупка такого оснащения нецелесообразна.

Слишком малая емкость неэффективна, так как насос будет включаться часто, что неблагоприятно сказывается на сроке службы. Для расчетов применяется специальная формула. В качестве альтернативного метода определения требуемого объема бака используют соответствие мощности насосной станции и размера емкости. Больше производительность – больше размер бака.

Для этого используют специальные таблицы. Если условия совсем стесненные, имеет смысл рассмотреть возможность приобретение насоса с плавным пуском, и не тратить деньги на гидроаккумулятор. Но если есть возможность установить оба элемента, преимущества будут заключаться еще и в экономии. Но главное, такая система будет работать долго и бесперебойно.

Советы по выбору и применению

Перед выбором регулятора давления следует понимать, как высоко требуется подавать воду, так как стандартное давление от 1.5 до 3 атм., а для подачи воды на каждые 5 м требуется добавлять к этому показателю ещё 0.5 атм. Поэтому для 2 этажа минимальное давление будет от 2 до 3.5 атм.

Также следует устанавливать на насос блок, который предотвращает поломку от перепадов напряжения. Также он выступает стабилизатором мощности тока, который подаётся в систему. При критических значениях защита отключит питание, а если показатели немного отличаются, но не являются предельными, то она выравнивает напряжение.

Перед тем, как начать использовать автоматику и насос рекомендуется тщательно настроить все параметры, так как для каждой скважины они могут быть разные. Также настройки зависят от наличия гидроаккумулятора и его объёма.


Видео описание

В этом видео показано, как правильно настраивать реле давления:

Следует устанавливать автоматику только в том случае, если в ней есть необходимость. Например, для автономной системы отопления. Для полива участка в летние сезоны автоматика не нужна. Для этого хватит простого насоса. Насос, который имеет производительность выше, чем дебит скважины (отдача) будет подавать воду рывками, что может привести к поломке.

Блок управления автоматикой следует размещать в сухом месте, чтобы не окислились контакты внутри системы и не произошло замыкание. Также место должно быть легкодоступным которому, так как в случае выхода из строя или при смене настроек будет неудобно подходить к блоку, если он загорожен.

Следует проводить периодическое обслуживание блока автоматики (настройку, проверку на работоспособность, замену деталей). Это требуется потому, что при неправильной работе и не своевременном включении мотора в насосе выгорают контакты, и он перестаёт работать.


Сервисное обслуживание блока автоматикиИсточник mhs-perm.ru

Установку электронной автоматики следует проводить только при наличии опыта. Если его нет, то лучше обратиться к специалистам, так как неправильно смонтированная система быстро выйдет из строя или вообще не начнёт работать.

Если используется наружный насос, который соединён со скважиной, то для него следует установить бак-накопитель (если такого нет) и регулятор давления. Существуют наружные насосы, которые идут в комплекте с этими модулями или изначально соединены с его корпусом. Также следует поставить реле потока жидкости в виде электролитических датчиков. Это предотвратит попадания воздуха в мотор.

Дорогие системы лучше всего ставить в том случае, если требуется частое использование воды в разных объёмах, так как они смогут регулировать её поток.


Блок управления автоматикой скважины Источник aspekt-ekb.ru

Коротко о главном

Автоматика для скважин нужна в том случае, если требуется частое включение и отключение насосной станции, а также для поддержания постоянного давления в системе.

Существует три поколения автоматики для управления насосом.

Первое поколение автоматики чаще всего механическое, из-за чего имеет низкую стоимость.

Второе поколение имеет электронную систему управления, за счет чего подача воды происходит в автономном режиме.

Самые надёжные системы автоматической регулировки подачи воды относятся к третьему поколению, так как в них устанавливается электронный блок управления с частотным преобразователем. Он продлевает срок эксплуатации, а также уменьшает расход электричества.


Как правильно настраивать реле?

На корпусе реле давления имеется крышка, а под ней – две пружины, снабженные гайками: большой и малой. Вращая эти пружины, устанавливают нижнее давление в гидроаккумуляторе, а также разницу между значениями давления включения и отключения. Нижнее давление регулируется посредством большой пружины, а малая отвечает за разницу верхнего и нижнего давления.

Под крышкой реле давления находятся две регулировочные пружины. Большая пружина регулирует включение насоса, а малая – разницу между давлением включения и отключения

Перед началом настройки необходимо изучить техническую документацию реле давления, а также насосной станции: гидробака и других ее элементов.

В документации указаны рабочие и предельные показатели, на которое рассчитано это оборудование. В ходе регулировки следует учитывать эти показатели, чтобы не превышать их, иначе эти устройства могут вскоре сломаться.

Иногда бывает так, что во время настройки реле давления давление в системе все же достигает предельных значений. Если это произошло, необходимо просто выключить насос вручную и продолжать настройку. К счастью, такие ситуации крайне редки, поскольку мощности бытовых поверхностных насосов просто не хватает, чтобы довести гидробак или систему до предельных показателей.

На металлической площадке, где расположены регулировочные пружины, сделаны обозначения “+” и “-“, которые позволяют понять, как вращать пружину, чтобы увеличить или уменьшить показатель

Бесполезно настраивать реле, если гидроаккумулятор заполнен водой. В этом случае будет учтено не только давление воды, но и параметры давление воздуха в емкости.

Чтобы выполнить регулировку реле давления, нужно выполнить следующие действия:

1. Установить рабочее давление воздуха в пустом гидроаккумуляторе.
2. Включить насос.
3. Заполнять бак водой до тех пор, пока не будет достигнуто нижнее давление.
4. Отключить насос.
5. Вращать малую гайку до момента запуска насоса.
6. Дождаться заполнения бака и отключения насоса.
7. Открыть воду.
8. Вращать большую пружину, чтобы установить давление включения.
9. Включить насос.
10. Заполнить гидробак водой.
11. Откорректировать положение малой регулировочной пружины.

Определить направление вращения регулировочных пружин можно по знакам “+” и “-”, которые обычно находятся рядом. Чтобы увеличить давление включения, большую пружину следует вращать по часовой стрелке, а чтобы уменьшить этот показатель, ее вращают против часовой стрелки.

Регулировочные пружины реле давления очень чувствительные, поэтому их нужно подкручивать очень аккуратно, постоянно проверяя состояние системы и показания манометра

Вращение регулировочных пружин при проведении настройки реле давления для насоса нужно выполнять очень плавно, примерно по четверти или половине оборота, это очень чувствительные элементы. Манометр при повторном включении должен показать нижнее давление.

В отношении показателей при регулировке реле полезно будет помнить следующие моменты:

• Если гидробак наполняется, а показатели манометра остаются неизменными, значит, предельное давление в емкости достигнуто, насос следует сразу же отключить.
• Если разница между значениями давления выключения и включения составляет около 1-2 атм., это считается нормальным.
• Если разница больше или меньше, следует повторить регулировку с учетом возможных ошибок.
• Оптимальная разница между установленным нижним давлением и определенным в самом начале давлением в пустом гидроаккумуляторе составляет 0,1-0,3 атм.
• В гидроаккумуляторе давление воздуха не должно быть менее 0,8 атм.

Система может исправно включаться и выключаться в автоматическом режиме и при других показателях. Но эти границы позволяют свести к минимуму износ оборудования, например, резиновой вкладки гидробака, и продлить время работы всех устройств.

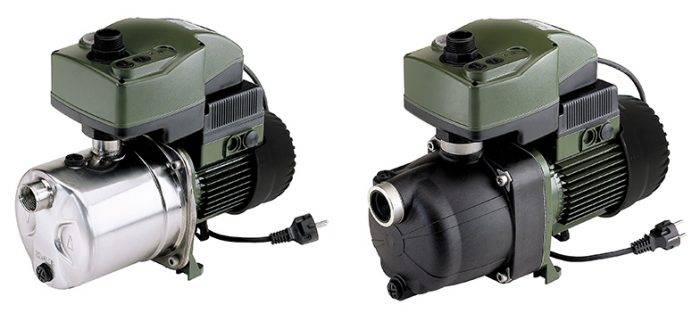

Станции без гидробака

Если вы решите использовать насосную станцию и при этом не подключать к ней гидробак, то такое оборудование также имеет право на жизнь и функционирует вполне прилично. При этом единственным минусом будет постоянное включение/выключение насоса в момент открывания крана. Ясно, что такая работа способна вывести из строя насос в разы быстрее. Либо в какой-то момент произойдёт его сгорание (от этого не застрахован ни один даже самый надёжный насос от европейского производителя).

Кроме того, здесь запаса воды станция не обеспечивает и поэтому при отключении электричества вероятно отсутствие воды.

Плюсом такой установки является её компактность и гораздо больший напор воды в системе.

Конструктивные отличия

Прежде всего, нужно понимать — гидроаккумулятор и расширительный бак, несмотря на заверения некоторых недобросовестных менеджеров, это не одно и то же. Их конструктивные отличия обусловлены спецификой применения. Установка расширительного бака в качестве гидроаккумулятора чревата неприятными последствиями.

Суть в том, что в расширительном баке для системы отопления мембрана делит внутренний объем пополам. Изначально воздух, закачанный в нижнюю половину, создает давление достаточное для того чтобы мембрана была полностью прижата к внутренней поверхности. По мере повышения температуры теплоносителя, его объем увеличивается, давление возрастает и в верхнюю половину начинает поступать вода, отжимая мембрану. Соответственно, воздух в нижней половине сжимается. Гидроаккумулятор отличается тем, что в нем установлена баллонная мембрана, поступая в которую вода не контактирует с внутренними стенками.

Закрытые расширительные баки: с диафрагменной мембраной, с баллонной мембраной

Рассматривания отличия расширительного бака от гидроаккумулятора необходимо понимать, что работают они в разных условиях. Изменение объема жидкости в системе отопления незначительно, кроме того происходит это медленно, без резких рывков. Однако температура может достигать 90 °C. Потому первое требование к такой мембране это устойчивость к длительному воздействию высокой температуры

Для баллонной мембраны в гидроаккумуляторе холодного водоснабжения устойчивость к воздействию высокой температуры не столь важно, но способность работать в режиме частого растяжения/сжатия является ключевой

К сожалению универсального материала, одинаково устойчивого и к воздействию высокой температуры, и к регулярным растяжениям, не бывает. Мембраны в современных расширительных баках изготовлены из таких материалов:

— NATURAL — может эксплуатироваться при рабочей температуре от -10 до 50 °С. Чрезвычайно эластичный материал, однако по мере эксплуатации может происходить частичная диффузия. Натуральная каучуковая резина может быть использована как для питьевой, так и технической воды;— BUTYL — возможна эксплуатация при температуре от -10 до 100 °С. Более устойчивая с точки зрения диффузии, но не такая эластичная, как NATURAL. Синтетическая бутиловая резина может быть использована в качестве мембраны гидроаккумулятора;— EPDM – работает при температуре от -10 до 100 °С. Более проницаема для воды, чем BUTYL. Синтетическая этилен/пропиленовая резина устанавливается в баках для питьевой или технической воды;— SBR – допустима эксплуатация при температуре от -10 до 100 °С. Менее эластична Применяется исключительно в расширительных баках системы отопления, не достаточно эластична для установки в гидроаккумуляторах;— NITRIL – работает при температуре от -10 до 100 °С. Устойчива к воздействию активных сред.

Сфера применения компенсационных баков не ограничивается отопительными системами и водоснабжением, они с успехом используются для хранения огнегасящей жидкости в автоматических системах пожаротушения, а также в составе модуля порошкового пожаротушения.

Вне зависимости от типа гидроаккумулятор и расширительный бак являются неотъемлемой частью любой системы жизнеобеспечения и обеспечивают высокий уровень комфорта и безопасности проживания.

Выбор гидроаккумулятора, расширительного бака. Обслуживание. Эксплуатация. Ремонт. (10+)

Гидроаккумулятор, расширительный бак. Особенности выбора

Гидроаккумулятор и расширительный бак предназначены для немного разных целей, но устроены практически одинаково, так что я объединил их в одной статье. Гидроаккумулятор предназначен для накопления воды в системе автономного водообеспечения, защиты системы от избыточного давления, исключения частого включения насоса. Расширительный бак устанавливается в систему отопления. Он защищает ее от избыточного давления, которое может возникать при расширении воды (или другого теплоносителя) от повышения температуры. Ключевым отличием гидроаккумулятора от расширительного бака является то, что расширительный бак должен работать при достаточной температуре, к гидроаккумулятору для холодной воды такие требования не предъявляются. Но зато для большинства гидроаккумуляторов высокие требования к качеству материала мембраны, так как они используются в подаче воды, которая может употребляться в пищу. Для расширительного бака такие требования менее критические.

Устройство и назначение гидробака

Гидроаккумулятор, который иначе называют гидробаком или мембранным баком, — это герметичная металлическая ёмкость, в которую помещена частично заполненная водой эластичная мембрана грушевидной формы. По сути, мембрана, помещенная в корпус гидробака и прикрепленная к его корпусу фланцем с патрубком, разделяет его ёмкость на две части: водную и воздушную.

При увеличении объема воды в гидробаке естественным образом уменьшается объем воздуха. В результате повышается давление в поставляющей воду системе. При достижении заданных пользователем параметров давления оно фиксируется реле, которое планомерно подает команду на отключение насоса.

Галерея изображений
Фото из

Гидроаккумулятор — металлический бак, внутрь которого помещена эластичная мембрана в форме колбы, заполняемая водой. Остаток пространства между колбой и корпусом занимает газ или воздух

Изменение объема воды в колбе и воздуха в корпусе фиксируется автоматикой, которая контролирует циклы включения/отключения насоса

Гидробаки используются как в составе систем с погружным насосом, так и в паре с поверхностным. В обоих случаях они требуются для автоматизации работы системы

Гидроаккумуляторы устанавливают либо на входе водопровода в дом, либо возле водозаборной скважины непосредственно в кессоне

На входном патрубке в гидробак устанавливается обратный клапан, предотвращающий отток воды обратно в выработку после остановки насоса

Оптимальным местом для установки манометра считается выход из гидроаккумулятора, требующийся для контроля параметров давления в системе

В обустройства дач и небольших загородных домов используются гидробаки емкостью от 12 до 24 л. Для работы в паре с погружными насосами объем берут больше, рассчитывают исходя из технических характеристик конкретного агрегата

Если для нормальной работы автономной системы требуется резерв воды в 300 — 500л, то схему с гидробаком дополняют большим гидроаккумулятором, готовым или самодельным накопителем

Компоненты системы водоснабжения с гидробаком

Гидоаккумулятор в составе насосной станции

Установка гидроаккумулятора в кессоне

Гидроаккумулятор на вводе водопровода в дом

Расположение обратного клапана

Место установки манометра

Стандарты объема гидроаккумулятора

Система для резервного запаса воды

Корпус бака выполнен из металла, но вода не контактирует с ним: она заключена внутрь камеры-мембраны, которую производят из прочного резинового бутила. Этот стойкий к воздействию бактерий материал помогает воде не терять тех качеств, которые предъявляются к ней санитарными и гигиеническими нормами. Питьевая вода при взаимодействии с резиной сохраняет все свои замечательные свойства.

Вода в мембранный бак попадает через присоединительный патрубок, снабженный резьбовым соединением. Напорный патрубок и выход соединительного водопровода должны, в идеале, иметь одинаковые диаметры. Это условие позволяет избегать дополнительных гидравлических потерь внутри трубопровода системы.

В тех гидроаккумуляторах, которые входят в состав бытовых систем водоснажбения, используется воздух. Если же это устройство предназначено для производственного применения, в него закачивают газ

Чтобы регулировать давление внутри устройства, в воздушной камере предусмотрен специальный пневмоклапан. Воздух накачивается в отведенный для него отсек через обычный автомобильный ниппель. Кстати, через него можно не только докачать воздух, но, при необходимости, и стравить его излишки.

Закачивают воздух внутрь мембранного бака, используя для этой цели компактный автомобильный или простой велосипедный насос. При поступлении воды в резиновую грушу сжатый воздух оказывает её напору сопротивление, не позволяя мембране прорваться. Давление внутри гидроаккумулятора тоже регулируется с помощью сжатого воздуха.

Гидроаккумулятор состоит из следующих элементов: 1 – металлический корпус, 2 — резиновая мембрана, 3 – фланец, снабженный клапаном, 4 – ниппель, через который можно закачать воздух, 5 – воздух под давлением, 6 – ножки, 7 – установочная платформа для насоса

Так ли нужен гидроаккумулятор?

Резонный вопрос: можно ли обойтись без гидроаккумулятора? В принципе, это возможно, но с обычным блоком автоматики насос будет включаться и выключаться очень часто, реагируя даже на незначительный расход воды. Ведь количество воды в напорном трубопроводе невелико, и малейший расход воды приведет к быстрому падению давления и такому же быстрому нарастанию его при включении насоса. Именно из-за того, чтобы насос не включался по каждому вашему «чиху», ставят гидроаккумулятор, хотя бы небольшой. Так как вода – вещество не сжимаемое, в гидроаккумулятор накачивают воздух, который, в отличие от воды, хорошо сжимается и выступает своеобразным демпфером, регулирующим накопление и расход воды. Если воздуха в гидроаккумуляторе нет или слишком мало, то и сжиматься будет нечему, то есть не будет накопления воды.

В идеале, емкость гидроаккумуляторов должна быть лишь немного меньше дебета вашего источника воды, и насос, в этом случае, будет включаться лишь при израсходовании какого-то, довольно приличного запаса воды, т.е. очень редко, но надолго. Но тогда это будет очень дорогая по стоимости .

Сейчас в продаже появились насосные станции с улучшенными блоками автоматики со встроенной защитой от сухого хода, которые плавно запускают и останавливают насос, регулируют его мощность в зависимости от заданного давления. Считается, что гидроаккумулятор, в принципе, им не нужен. Но все это хорошо работает только при отсутствии перепадов напряжения, чем наша глубинка и дачные поселки похвастать не могут. И, к сожалению, стабилизаторы не всегда спасают от этой беды. К тому же цена такой станции очень часто намного выше обычной, что, как мне кажется, себя не оправдывает.

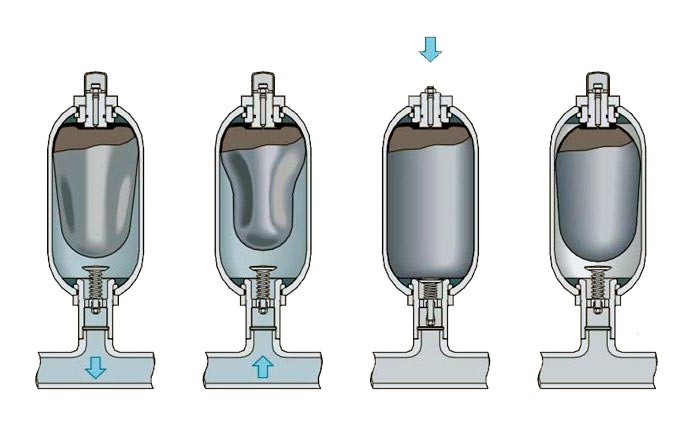

Принцип работы

Схема работы гидробака после его подключения к системе водоснабжения выглядит следующим образом:

1. При помощи погружного насоса вода перекачивается из скважины или колодца в резиновую грушу бака.
2. По мере закачки воды давление воздуха в камере между стенками корпуса и резиновой груши повышается за счёт растяжения водой мембраны. Когда оно достигает установленного на реле максимума, контакты размыкаются, и насос отключается.
3. При этом вы можете продолжать пользоваться водой за счёт того, что мембрана выталкивает её к точке с открытым краном, бытовой технике или санитарно-техническому прибору. По мере уменьшения объёма жидкости в резиновой груше, её стенки меньше давят на воздух в камере и давление постепенно понижается. Когда оно достигает установленного на реле минимума, контакты замыкаются, и насос снова начинает работать и закачивать воду из скважины или колодца в бак.
4. Затем цикл повторяется.

1 Описание датчика и насосной системы

Датчик давления воды – электрический прибор, обеспечивающий регулировку давления в гидроаккумуляторе для насосной станции. Также оно следит за напором жидкости в трубопроводе и включает, либо отключает подачу воды в бак гидроаккумулятора.

Происходит это благодаря замыканию проводов. Превышение допустимого порога размыкает контакты и реле отключает насос. Падение ниже установленного уровня замыкает контакт устройства, включая подачу воды. Вручную настроить можно как верхний, так и нижний пороги.

Схема работы реле давления

Основные понятия реле давления для системы с гидроаккумулятором:

• Рвкл – нижний порог давления, включение питания, в стандартных настройках равен 1.5 бар. Контакты соединяются, и подключаемый к реле насос начинает закачивать воду;
• Рвыкл – верхний порог давления, выключение питания реле, лучше устанавливать на 2.5-3 бара. Цепь разъединяется, и автоматический сигнал прекращает работу насосов;
• дельта Р (ДР) – показатель разницы давления между нижним и верхним порогами;
• максимальное давление – как правило, не превышает 5 бар. Это значение отображено в характеристиках устройства регулирования для систем водоснабжения и не изменяется. Превышение приводит к поломке оборудования или сокращению гарантийного эксплуатационного срока.

Главным элементом реле давления для гидроаккумулятора является мембрана, реагирующая на давление воды. Она изгибается в зависимости от напора и сообщает механизму о том, насколько поднимается или опускается давление воды в насосной станции. Изгиб переключает контакты внутри реле. Противодействует натиску воды специальная пружина (которая затягивается для регулировки). Пружина поменьше определяет дифференциал, то есть разницу между нижним и верхним порогом давления.

Реле могут быть двух видов. Первый, силовой, напрямую действует на контакты насоса. Управляющий тип взаимодействует с автоматикой станции и уже через неё влияет на работу насоса.

Гидроаккумулятор и реле давления образуют надёжную систему по обеспечению водоснабжения любых помещений, хозяйственных построек, полей и другого. Автоматика для насоса также необходимая часть – благодаря ей становится максимально просто контролировать сбор воды и быстро накачивать жидкость в бак и в трубы.

Устройство реле давления насосной станции

1.1 Регулировка реле давления для гидроаккумулятора

Прежде чем присоединять оборудование к баку, следует проверить работоспособность реле и отрегулировать его. Снимать показания рекомендуется механическим манометром. Он более точек и менее подвержен внутренним поломкам, из-за которых его показания могут не соответствовать действительности.

Далее будет следовать инструкция, как правильно настроить реле давления. В первую очередь, необходимо ознакомиться с паспортом устройства, насоса и бака гидроаккумулятора, чтобы выяснить пределы давления для этих элементов насосной станции. Целесообразней всего при покупке заранее ознакомиться с данными параметрами и подстроить их друг под друга.

Далее следует действовать в следующем порядке:

1. Открыть потребление воды (кран, шланг, вентиль), чтобы благодаря манометру увидеть давление, при котором срабатывает реле и включается насос. Обычно это 1.5-1 бар.
2. Потребление воды отключается, чтобы поднять давление в системе (в баке гидроаккумулятора). Манометром фиксируется предел, при котором реле отключает насос. Обычно это 2.5-3 бара.
3. Отрегулировать гайку, присоединённую к большой пружине. Она определяет значение, при котором включается насос. Чтобы увеличить порог включения надо затянуть гайку по часовой стрелке, чтобы уменьшить – ослабить (против часовой стрелки). Повторять предыдущие пункты до момента, когда давление включения не будет соответствовать желаемому.
4. Регулировка датчика выключения происходить гайкой на малой пружине. Она отвечает за разницу между двумя порогами и принцип настройки такой же: чтобы повысить разницу (и увеличить давление выключения) – затянуть гайку, чтобы уменьшить – ослабить.
5. Не рекомендуется за один раз делать поворот гайки более чем на 360 градусов, поскольку они очень чувствительные.

Как правильно выбрать гидроаккумулятор

Подбор аккумулирующего оборудования – это очень ответственный процесс. Одним из основных критериев, которые следует учитывать, является объем мембранного бака. Если он будет недостаточным, это приведет к очень частому включению насоса и его быстрому выходу из строя. Кроме того, небольшие емкости вряд ли будут эффективными в борьбе с негативным воздействием гидроударов.

Установка слишком массивного устройства для систем водоснабжения приведет к тому, что вода будет застаиваться. Это, в свою очередь, значительно ухудшит ее органолептические характеристики – запах, цвет и вкусовые свойства. Именно поэтому в процессе выбора гидроаккумулятора для установки своими руками следует ориентироваться на перечисленные ниже факторы:

• мощность насосной станции автономных водопроводных систем – чем она выше, тем большим по объему должен быть мембранный бак;
• количество потребителей воды – сантехнического оборудования и бытовой техники;
• пиковые значения потребности в воде для конкретных систем.

Если объема уже установленного своими руками мембранного бака будет недостаточно, отчаиваться не стоит – в любой момент вы сможете приобрести дополнительное аккумулирующее устройство и подключить его к системе водоснабжения

Гидроаккумулятор – зачем он

Есть несколько основных целей, которым служит гидроаккумулятор в системе водоснабжения. В первую очередь его установка позволяет создавать необходимое давление в сети. Также в гидроаккумуляторе осуществляется хранение небольшого запаса воды. Например, если по каким-то причинам насос не может качать воду, то вы сможете пользовать ей. Объем воды определяет внутренний объем гидроаккумулятора

Ну и самое важное, его присутствие в системе водоснабжения частного дома предотвращает образование гидроударов

Под гидроаккумулятором подразумевается специальный бак из металла. Чтобы внутри его поддерживалась стабильное давление, он оснащается специальным оборудованием. Схема водоснабжения скважины с гидроаккумулятором сравнительно простая и если следовать всем предписаниям в этой статье, то подключение можно выполнить своими руками.

В большинстве случаев в гидроаккумуляторе для систем водоснабжения используется принцип работы энергии сжатого воздуха. Состоит он из перегородки, например, это может быть каучуковая мембрана или резиновая груша. Итак, суть работы всей системы водоснабжения с гидроаккумулятором сводится к следующему. Насосное оборудование закачивает воду в бак. По мере заполнения бака, внутри его образуется давление, так как вода давит на грушу. Весь этот процесс контролируется датчиком давления

Это важно, чтобы насос мог отключаться. Как только открывается кран в помещении с водой, то вода выталкивается посредством энергии резиновой груши или мембраны

Как только давление в гидроаккумуляторе падает, срабатывает датчик, который подает сигнал на насос, и он включается. Таким образом гидроаккумулятор снова наполняется водой. Подкачка осуществляется до тех пор, пока не сработает сигнал на отключение.

Как видно, помимо самого подключения гидроаккумулятора, важно правильно рассчитать давление в гидроаккумуляторе водоснабжения. Для этой цели можно воспользоваться рекомендациями производителя, которые указаны в паспорте. Сегодня различается два вида исполнения гидроаккумулятора:

Сегодня различается два вида исполнения гидроаккумулятора:

1. Открытого типа.
2. Закрытого типа.

Что касается открытого типа то он применяется крайне редко. И это не удивительно, ведь он обладает рядом отрицательных сторон, среди которых:

• Высокий коэффициент испарения воды. Как следствие, необходимо постоянно подкачивать воду.
• Более того, установка гидроаккумулятора для систем водоснабжения своими руками открытого типа обойдется намного затратней. Это объясняется тем, что необходимо предпринять меры, которые исключат вероятность промерзания воды. Более того, необходимо установить дополнительную автоматику, которая исключит вероятность перелива воды.
• Немаловажный минус сводится к тому, что при контакте воды с кислородом, повышается ее агрессивность по отношению к металлическим деталям. Как следствие, это приводит к образованию коррозии на металле, а это значительно сокращает срок эксплуатации.

Кроме всего прочего, различаются модели, которые размещаются в вертикальном или горизонтальном положении. Если площадь кессона или другого помещения, где происходит монтаж и подключение гидроаккумулятора к системе водоснабжения минимальна, то выбирается вертикальное направление. Для горизонтального необходима специальная площадка. Сам бак имеет специальные крепежные ноги для монтажа.

Важно! В продаже можно встретить гидроаккумулятор для системы водоснабжения синего и красного цвета. Синий цвет для холодного водопровода. От красного он отличается тем, что сам бак способен работать в условиях гораздо большего давления

Плюс ко всему, внутри конструкции используется пищевая резина.

От красного он отличается тем, что сам бак способен работать в условиях гораздо большего давления. Плюс ко всему, внутри конструкции используется пищевая резина.

Схемы насосных станций.

Самая распространенная схема насосной станции это когда все её элементы собраны вместе, как написал один из читателей: «насос на бочонке». В этом случае блок автоматики ставится на напоре насоса, а к гидроаккумулятору вода отводится по отдельной трубе или гибкой подводке. Получается, что можно поставить в разных местах насос и гидроаккумулятор (ГА), просто заменив отвод к ГА на более длинный.

Но лучшим вариантом будет поставить блок автоматики на ГА, соединив коллектор блока с насосом трубой. Тогда мы получаем распределенную насосную станцию, где насос может стоять, например, в колодце (или в скважине для погружного насоса), а ГА находится в теплом доме.

Продолжая усовершенствовать нашу схему, можно найти наиболее удобное место для блока автоматики. Мне таким местом представляется распределительный коллектор холодной воды, где блок автоматики будет поддерживать постоянное давление (ведь именно это нам и нужно). Гидроаккумулятор, в этом случае, можно поставить под ванну или в любое другое свободное место ванной комнаты, а от насоса будет подходить напорный трубопровод. Сам же насос можно поставить поближе к источнику водоснабжения и подальше от дома, чтобы не слышать его шум, или купить погружной насос (опять же никакого шума в доме).
