Принцип работы гидроаккумулятора и зачем он нужен гидроаккумулятор в системе водоснабжения

Назначение и особенности мембранных баков для отопления

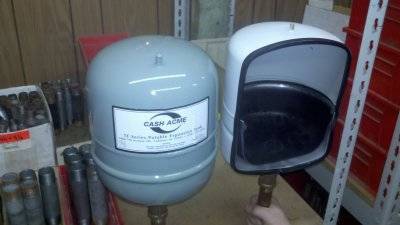

Конструкция мембранного бака

Сначала необходимо узнать функциональные качества этого устройства. При нагреве воды в трубах происходит естественное расширение и повышение давления. Если значение превышает нормированную величину — необходим механизм стабилизации. Именно для этого предназначены баки мембранные для систем отопления, которые могут отличаться по техническим и конструктивным характеристикам.

Они представляют собой герметичную емкость, разделенную на 2 области — водяную и воздушную камеры. Между ними располагается эластичная мембрана. Для подключения водяной предусмотрен соответствующий патрубок, а в воздушной камере располагается система нагнетания давления. Принцип работы расширительного мембранного бака для системы отопления заключается в увеличении полезного объема в результате смещения эластичной мембраны в сторону воздушной камеры. Для этого необходимо подключить водяной патрубок к трубе отопления, а в воздушной камере создать давление, величина которого не должна превышать номинальное для системы отопления.

Установка мембранного бака в системе отопления имеет следующие преимущества:

• Автоматическая стабилизация критического расширения теплоносителя;
• Отсутствие потерь воды за счет испарения;
• Возможность установки как для системы с дистиллированной водой, так и с антифризом;
• Простой монтаж и замена мембраны при превышении срока ее эксплуатации.

Но как правильно подобрать мембранный бак для отопления, принцип работы которого настолько прост? Для этого сначала необходимо ознакомиться с его разновидностями.

Мембранный бак для отопления по принципу работы схож с аналогичным для системы водоснабжения. Но конструкция последнего не рассчитана на высокие температуры. Производители маркируют их синим цветом, а отопительные – красным.

4 Правила выбора

Чтобы изделие работало полноценно, нужно не только правильно подбирать его по объему, но и учитывать другие его характеристики

Обратить особое внимание следует на следующие нюансы:

• мембрана должна быть устойчивой к предельным показателям температуры и давления или их перепадам;
• модель должна соответствовать нормам гигиены и санитарии;
• способ монтажа бака.

Сейчас на рынке можно увидеть большое количество моделей российского и зарубежного производства. Отличаются они по стоимости, при этом подозрительно низкая цена должна насторожить. Она может быть обусловлена тем, что при производстве использовались низкокачественные материалы китайского происхождения. Отечественные модели по качеству гораздо лучше, они стоят дешевле иностранных аналогов от известных брендов, однако не уступают им по характеристикам.

Как уже говорилось, основной характеристикой, на которую нужно ориентироваться при покупке бачка, является его объем. Некоторые специалисты рекомендуют выбирать изделия, размер которых находится в пределах 10% от общего объема теплоносителя в системе отопления. Дело в том, что коэффициенты теплового расширения даже при высоком нагреве не могут быть выше 0,08. Поэтому расчеты следует проводить максимально точно с учетом таких показателей, как:

• максимально допустимое давление отопительной системы;
• объем теплоносителя;
• изначальное давление в баке;
• коэффициент теплового расширения.

Также коэффициент можно вычислить по температуре теплоносителя. Предельное давление системы определяют с помощью минимальной величины, допускаемой для узлов. На нее настраивается переходной клапан. Изначальное давление в системе при условии охлажденного теплоносителя соответствует минимальному давлению. На некоторых устройствах его регулируют накачиванием или стравливанием воздуха. В баке давление контролируется путем установки манометра.

Применение мембранного бака для отопления имеет ряд ограничений в зависимости от производителя, конструкции и материала изготовления. В некоторых случаях требования к составу теплоносителя очень строгие. В частности, это касается ограничения количества антифриза и этиленгликоля в его составе.

Как работает гидроаккумулятор

Современные конструктивные особенности гидроаккумуляторов разрабатывались годами. На данный момент широко используются баки нового типа, старого почти не используют. Ранее после нагрева теплоносителя его излишек поступал в ОТКРЫТУЮ камеру, а после охлаждения системы жидкость поступала в трубопровод. Однако в этой конструкции имелся существенный недостаток: горячая вода могла выйти из камеры и затопить помещение.

Современные гидроаккумуляторы с мембранами имеют другой принцип работы. Вода внутри системы находится под давлением, поэтому ее излишек при увеличении объёма или температуры попадает в ЗАКРЫТУЮ камеру устройства, увеличивая мембрану и, соответственно, уменьшая объём воздуха. Это создаёт дополнительное давление в сети отопления. Когда давление приводится в норму, происходит отключение насоса. После расхода воды наблюдается падение давления, что приводит к включению насоса для его восстановления.

Современные виды мембранных гидроаккумуляторов являются компактными и обладают различным дизайном. Однако и такие баки имеют свои отрицательные черты. В основном, конструкция мембранных баков является наглухо закрытой. В случае нарушения герметичности и повреждения мембраны ее замена не представляется возможной. Придётся менять устройство целиком. Замещение мембраны на новую может осуществляться, только если бак оборудован фланцевым соединением, скрепленным болтами. При нормальной работе системы отопления во время запуска воды теплоноситель увеличивается в объёме. Соответственно, наблюдается резкий скачок давления. А в целом, изменение давления является плавным. Что касается самой мембраны, она является долговечной, ведь выполнена из высококачественного материала.

Благодаря устройству с мембраной также компенсируется гидравлический удар, благодаря чему сокращается частота работы насоса. Это экономит электроэнергию и увеличивает время службы оборудования. При нагреве или охлаждении теплоносителя система остаётся неповрежденной благодаря компенсации изменения объёма. В этом вся суть мембранного гидроаккумулятора. Рабочее давление такого устройства находится в пределах 16 бар, что позволяет использовать его как в бытовых целях, так и в промышленной сфере. К тому же при внезапном отключении электроэнергии резервный мембранный бак может быть использован на случай пожаротушения. Описываемые устройства бывают горизонтального и вертикального исполнения. Также они различаются в зависимости от объёма воды и рабочего давления. Если имеем дело с большими объёмами теплоносителя, лучше использовать ещё и стационарный манометр

И, конечно же, важно перед началом каждого отопительного сезона выполнять проверку всей сети отопления на герметичность и соответствие имеющегося давления требуемому

Расчёт объёма

Чтобы сделать расчет объема более точным, рекомендуется воспользоваться следующей таблицей. Она показывает примерный запас воды, который будет доступен после того, как насос перестанет качать воду из-за перебоев с электричеством

Обратите внимание, что данный показатель нельзя определить точно, поскольку все зависит от того, как настроено реле

Для того чтобы произвести более точные расчеты, рекомендуется воспользоваться специальной формулой: K (коэффициент мощности двигателя) х Amax (предельный расход литров в минуту) х ((Pmax (давление при выключении насоса в барах) + 1) х (Pmin (давление при включении насоса в барах) + 1)) / (Pmax – Pmin) х (Pair (давление воздуха в гидроаккумуляторе в барах) + 1).

Для примера посчитаем по таблице, взяв случайные значения.

Выбор устройства

Главным критерием выбора такого бака является максимальный допустимый объем воды, который может аккумулироваться в баке. Для выбора бака по объему необходимо учесть целый ряд параметров: количество проживающих в доме человек, количество потребителей воды (унитазы, водозаборные точки, вентили, бытовые приборы и т.д.). При этом следует рассчитать падение давления, которое может быть при одновременном открытии всех водозаборных точек.

Критерием является количество включений системы в час (при этом следует учитывать возможности циклов «пуск-стоп» для насоса).

Расчет необходимого объема мембранного бака.

Так, для частного дома, в котором проживает 3 человека, с насосом 2 м³/час подбирают бак объемом около 25 л. В случае если в доме проживает 4-5 человек, с насосом 4 м³/час подбирают бак объемом около 50 л. Далее, при увеличении роста числа потребителей существенно возрастает необходимый минимальный объем бака и потребность частого включения насосной станции. Однако стоит помнить, что меньший объем позволяет снизить перепады давления в системе. При этом сам бак является резервной емкостью для хранения воды.

Немаловажным критерием является и выбор производителей бака. Стоит заранее исключить дешевые модели из Польши и Китая, поскольку очень часто они используют некачественные и опасные для здоровья человека материалы

При этом стоит уделять внимание качеству каучуковой мембраны или диафрагмы

Следующий критерий – стоимость мембраны. Это актуально только для баков со сменной мембраной. Дело в том, что производители существенно завышают стоимость расходных (запасных) материалов, зачастую необоснованно. Поэтому рекомендуется подбирать такие модели, которые позволяют установить мембраны от других производителей.

Виды

Для удобства системы и экономии пространства в продаже представлены три вида данных устройств:

• напольный;
• навесной;
• плоский.

Замечание специалиста: выбирая между видами расширительных баков, помните, что только напольный имеет сменную мембрану.

Что именно добавляет расширительный бак в систему:

• увеличение запаса воды;
• отведение определенного объема воды в процессе нагрева;
• стабилизация давления;
• увеличение периодичности запуска насоса из-за резерва жидкости;
• при гидравлическом ударе система останется целой;
• на случай автоматизированного пожаротушения бак оснащен емкостью для жидкости;
• при отключении электричества подача воды будет сохранена.

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.
4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Борьба с гидроударами

Гидроударом называется кратковременный скачок давления, возникающий в замкнутом контуре вследствие инерции движущегося потока воды при его мгновенной остановке. Гидроудар часто выводит давление за пределы прочности труб и гибких подводок; последствия весьма предсказуемы — владелец получает разрывы водопровода по швам и фитинговым соединениям.

Сочетание высокой температуры и скачка давления привело к разрыву полипропиленовой трубы

Если к водопроводу подключены расширительные баки — водоснабжение делается абсолютно безопасным: воздушная емкость и в этом случае исполняет роль демпфера. Бачок небольшого объема монтируется на вводе водоснабжения или (при коллекторной разводке воды) на коллекторе.

Мембранный гаситель гидроударов на коллекторе

Какая конструкция лучше?

Системы, в зависимости от устройства и материала расширительного бака, различаются перечнем плюсов и минусов. Но, по мнению экспертов и опытных пользователей, преимущества в функциональности на стороне закрытых вариантов.

Плюсы и минусы открытого бака

Самопроточная система нуждается в трубах большего диаметра, что в свою очередь напрямую увеличивает расходы. Бюджет обустройства открытой отопительной системы с негерметичным расширителем незначительно увеличивается, хотя и остается сравнительно небольшим.

Главными преимуществами такого варианта считаются простота, плюс низкая стоимость комплектующих и монтажных работ. Еще одной положительной особенностью является отсутствие необходимости в контроле уровня давления.

Расширитель открытого типа для небольших систем можно собрать из подручных средств, несложным будет и его монтаж

Однако минусов значительно больше:

• применение незамерзайки опасно из-за токсичных испарений;
• возможности монтажа ограничены только верхней точкой системы;
• постоянный контакт с атмосферой увеличивает риск воздушных пробок и коррозии;
• медленный разогрев;
• перепады температур, сопровождающие конвекционную циркуляцию, ускоряют износ оборудования;
• применяется в отоплении малоэтажных строений, максимум в два этажа;
• большие теплопотери и расход энергии для разогрева.

Еще один недостаток открытой системы – потери от испарения и переливов. Поэтому при монтаже бака следует позаботиться о доступности доливного отверстия.

Плюсы и минусы закрытого бака

Если по ценам и простоте монтажных работ выигрывают открытые расширители, то функциональность – сильная сторона закрытого бака, который еще называют экспанзомат. Именно их используют в сооружении закрытых отопительных систем, не имеющих прямого контакта с атмосферой.

Экспанзоматы обладают следующими преимуществами:

• полная герметичность позволяет использовать антифриз;
• место размещения расширителя не влияет на работоспособность системы;
• изоляция внутреннего пространства бака сводит к минимуму вероятность воздушных пробок и возникновения коррозии;
• после запуска система прогревается быстрее, более чувствительна к регулировке температурных режимов;
• меньшая разница между эксплуатационными условиями линий подачи и обратки, что в результате повышает эксплуатационный ресурс;
• не требует монтажа труб большого диаметра, что позволяет сэкономить на сооружении;
• не требует постоянного внимания к уровню и состоянию жидкости;
• возможность применения в системах, рассчитанных на несколько этажей;
• небольшие теплопотери, сокращающие затраты при эксплуатации оборудования.

При выборе расширителей этого типа могут встречаться герметичные баллоны с неразборной конструкцией. При неисправности диафрагмы баллон придется менять на новый.

Для контроля за уровнем рабочего давления на баллон монтируется манометр, для отвода излишков воздуха устанавливается воздухоотводчик автоматического или механического типа

Из минусов важно отметить сложность конструкции, особые требования к материалам, которые увеличивают стоимость оборудования. К этому можно добавить необходимость постоянного контроля давления и его восстановления при необходимости

Самостоятельная установка

Перед тем как перейти к вопросу монтажа, уточним один момент: тип бака. Они бывают горизонтальные и вертикальные

И это важно учитывать при установке конструкции. В остальном же любой мембранный бак монтируется по схожему принципу

Установка бака для воды

Если вы хотите сделать это своими руками, то у вас «за плечами» должен быть хотя бы небольшой опыт работы с водопроводными трубами. В целом, процесс монтажа довольно несложный, главное, придерживаться нескольких правил:

1. Бак должен устанавливаться с учетом необходимости доступа к нему для проведения профилактических/ремонтных мер.
2. К трубопроводу бак должен быть подключен при помощи специальных быстроразъемных фитингов, чтоб при определенной ситуации иметь возможность отключения агрегата от сети.
3. Диаметр трубопровода должен быть размером не меньше, чем сечение приемного патрубка.
4. Корпус расширительного бака необходимо заземлить во избежание процесса электро коррозии.
5. Между баком и насосом должно отсутствовать любое оборудование, способное увеличить гидравлическое сопротивление.

Наша статья подходит к концу. Ее целью было предоставление основной информации о расширительных баках, в том числе критериях выбора и правилах качественного монтажа. Если вы достаточно уверены в своих силах – дерзайте, но если же нет, то советуем все-таки доверить выполнение установочных работ профессионалу.

Виды

Системы отопления выполняют с естественной и принудительной циркуляцией теплоносителя.

В традиционных конструкциях обогрева применяют расширительные баки открытого типа.

В тех случаях, когда теплоноситель побуждается к движению с помощью специальных циркуляционных насосов, чаще применяют расширительные устройства закрытого типа.

Открытого типа

Расширительный бак открытого типа представляет обычный металлический короб, соединенный с трубой от отопительной магистрали. Его размещают в максимально высоком доступном месте здания (дома).

В течение отопительного сезона регулярно инспектируют наличие воды в емкости. При необходимости производят доливку жидкости в раcширительный бак.

Некоторые специалисты устанавливают поплавковую систему управления уровнем в расширительном баке. При понижении уровня поплавок опускается, что приводит к открытию крана-питателя.

Вода самостоятельно доливается до нужного уровня. Автоматические системы монтируют только там, где есть водопровод, в котором поддерживается давление, превышающее гидростатическое значение Н_ст.

1. Крайне простое устройство, легко изготовить своими руками.
2. Может годами функционировать, не вызывая никаких нареканий от пользователей.

1. Коррозия повреждает расширительный бачок в первую очередь.
2. Нужно регулярно контролировать наличие жидкости и при необходимости доливать. Зачастую в частных домах при монтаже отопительной системы о емкости для расширения теплоносителя вспоминают в последнюю очередь. Размещаю ее около потолка, что создает неудобства при доливке. Вынуждены использовать плоские бутылки, чтобы долить воду.
3. Необходимо проложить дополнительную трубу, которая будет обогревать только пространство около потолка.

Важно! Теплоноситель имеет тенденцию испаряться. Его периодически нужно доливать, чтобы внутри системы обогрева не образовывались воздушные пробки

Закрытый бачок

В таких баках имеются два объема, разделенные между собой подвижной мембраной. В нижнем пространстве находится теплоноситель, а в верхнем — обычный воздух.

Для создания предварительного давления в системе на воздушной части бачка предусмотрены клапан и штуцер. Подсоединив насос можно повысить давление внутри воздушной камеры.

С помощью манометра контролируется и устанавливается заданное давление в системе отопления Н_ст.

Монтаж подобного устройства производят в разных частях отопления, чаще традиционно устанавливают вблизи котла на подающей магистрали.

Некоторые пользователи монтируют дополнительные краны и манометры, чтобы знать значение давления в процессе работы.

Не нужно постоянно следить за уровнем теплоносителя в системе, заправив ее один раз, в течение нескольких лет можно не беспокоиться о наполненности

В теплоноситель добавляют незамерзающие жидкости (высококипящие спирты), которые не боятся понижения температуры ниже 0 °С, что важно для загородных домов, которые посещают только периодическими наездами. Нет коррозии металла, так как воздух внутрь не поступает

Минус условный

Нужно оборудовать закрытую систему отопления приборами контроля, а также предохранительным клапаном, который откроется в случае резкого повышения давления

Минус условный. Нужно оборудовать закрытую систему отопления приборами контроля, а также предохранительным клапаном, который откроется в случае резкого повышения давления.

Внимание! Резкое повышение давления в теплоносителе возможно только в том случае, если прекратится его циркуляция. Такое может быть при повреждении или отключении циркуляционного насоса

Есть еще один недостаток, о котором изготовители закрытых бачков говорить не хотят

Мембрана со временем теряет эластичность. При изменении давления внутри произойдет повреждение. Поэтому в продаже встречаются разборные бачки. В них несложно произвести замену мембраны через определенное время. Обычно такое обслуживание делают летом, проводя подготовку к новому отопительному сезону

Есть еще один недостаток, о котором изготовители закрытых бачков говорить не хотят. Мембрана со временем теряет эластичность. При изменении давления внутри произойдет повреждение. Поэтому в продаже встречаются разборные бачки. В них несложно произвести замену мембраны через определенное время. Обычно такое обслуживание делают летом, проводя подготовку к новому отопительному сезону.

Принцип работы расширительного бака

Расширительный бак предназначен для поддержания давления в системе подачи воды.

Чаще всего для водоснабжения используется закрытое оборудование мембранного типа.

Оно представляет собой емкость, внутри которой установлена резиновая мембрана. Она делит устройство на две камеры: воздушную и водную.

После запуска системы электронасос заполняет последнюю водой.

Объем воздушной камеры при этом уменьшается.

Чем меньше объем воздуха в баке, тем выше давление.

В качестве расширительного бака для системы водоснабжения используется конструкция мембранного типа.

Резиновая диафрагма делит устройство на две камеры: воздушную и водную

Как только оно превысит запрограммированную отметку, насос будет автоматически отключен. Включится же он только после того, как давление упадет ниже минимальной запрограммированной отметки, при этом вода начнет поступать из водяной камеры бака. Цикл «выключение-включение» повторяется автоматически. Давление в системе можно проверить по  манометру, который может быть установлен на оборудовании.  Устройство можно настроить, выбрав предпочитаемый диапазон рабочего давления.Установленный в системе водоснабжения мембранный расширительный бак выполняет сразу несколько функций:

• Поддерживает давление при отключенном насосе.
• Защищает систему от возможного гидравлического удара, спровоцированного перепадами напряжения в сети или попаданием в трубопровод воздуха.
• Сохраняет под давлением некоторое количество воды.
• Защищает насосное оборудование от преждевременного износа.

Использование расширительного бака дает возможность при малом водопотреблении не включать насос, а покрывать потребности в воде за счет жидкости, хранящейся в баке.

Устройство и функции расширительного бака

Расширительный бак предназначен для поддержания давления в системе подачи воды. Чаще всего для водоснабжения используется закрытое оборудование мембранного типа. Оно представляет собой емкость, внутри которой установлена резиновая мембрана. Она делит устройство на две камеры: воздушную и водную. После запуска системы электронасос заполняет последнюю водой. Объем воздушной камеры при этом уменьшается. Чем меньше объем воздуха в баке, тем выше давление.

В качестве расширительного бака для системы водоснабжения используется конструкция мембранного типа. Резиновая диафрагма делит устройство на две камеры: воздушную и водную

Как только оно превысит запрограммированную отметку, насос будет автоматически отключен. Включится же он только после того, как давление упадет ниже минимальной запрограммированной отметки, при этом вода начнет поступать из водяной камеры бака. Цикл «выключение-включение» повторяется автоматически. Давление в системе можно проверить по  манометру, который может быть установлен на оборудовании.  Устройство можно настроить, выбрав предпочитаемый диапазон рабочего давления.

Установленный в системе водоснабжения мембранный расширительный бак выполняет сразу несколько функций:

• Поддерживает давление при отключенном насосе.
• Защищает систему от возможного гидравлического удара, спровоцированного перепадами напряжения в сети или попаданием в трубопровод воздуха.
• Сохраняет под давлением некоторое количество воды.
• Защищает насосное оборудование от преждевременного износа.

Использование расширительного бака дает возможность при малом водопотреблении не включать насос, а покрывать потребности в воде за счет жидкости, хранящейся в баке.

Расширительный бак как аккумулятор

Емкость подключается к системе с целью накопления дополнительной воды на тот случай, если водоснабжение прекратится. Принцип действия такой: бачок соединяется патрубком с трубами водопровода в любой точке, и при открытии крана вода начинает заполнять емкость. На соединении установлен обратный клапан, не позволяющий воде выливаться обратно.

Как только жидкость попадает внутрь, мембрана начинает двигаться вверх до тех пор, пока давление сжатого воздуха над ней не сравняется с давлением воды в системе. Стоит учитывать, что полезный объем бака составляет примерно половину от общего. В моменты отключения подачи водоснабжения, жидкость можно выкачивать из емкости через другой клапан.

Расширительный бак для бойлера

Вода имеет свойство расширяться при нагревании. Когда повышается ее температура, объем начинает возрастать. Так как емкость нагревательной системы изначально заполнена полностью, избыточная жидкость вытекает.

Видео: монтаж расширительного бака

• Предлагаем купить Для систем питьевого водоснабжения с доставкой, в интернет магазине «Tavago».
• Цена на Для систем питьевого водоснабжения от 1115 рублей.
• Прочитать инструкцию и отзывы о Для систем питьевого водоснабжения.

Расширительные баки для систем водоснабжения или гидроаккумуляторы применяются в системах подачи питьевой воды. Они решают задачу хранения определенного запаса воды и поддержания нужного давления в питьевом трубопроводе. Напорные баки используются как вспомогательное оборудование закрытых систем водоснабжения. В открытых конурах они не нужны, потому что там используются резервуары, установленные в верхней точке системы.Гидроаккумулятор для водоснабжения является мембранным напорным хранилищем воды закрытого типа. Он представляет собой стальной сварной резервуар объемом нескольких литров до нескольких сотен литров. Внутри бака располагается мембрана, которая, обычно, изготовлена из синтетического каучука или эластичной резины. Она имеет форму полой груши, которая при избыточном давлении заполняется водой. Растянувшаяся мембрана с полным запасом воды повторяет форму резервуара. Это очень похоже на старый футбольный мяч с резиновой камерой, только вместо воздуха в камере (мембране) находится вода. Пространство между мембраной и внутренней поверхностью бака заполняется под некоторым давлением инертным газом, что исключает контакт воды с металлом резервуара и обеспечивает напор для последующей подачи воды в магистраль.
Насос, подающий в магистраль воду, не работает безостановочно — ему тоже нужна передышка. Поэтому, когда потребитель открывает кран, чтобы набрать воды, она будет под давлением поступать из своего временного хранилища — напорного мембранного бака. Так будет происходить до тех пор, пока давление в системе не упадет ниже номинального. И лишь тогда происходит включение насоса, работа которого обеспечит необходимый напор в системе.
Таким образом, расширительные баки для водоснабжения, автоматически выполняя несложную механическую работу по запасанию и последующей подаче потребителю воды, сберегают насосы от преждевременного износа за счет сокращения их периодов пусков/отключений. При этом, чем больше емкость гидроаккумулятора для системы водоснабжения, тем больше там накопится запасов воды и реже будет потребность во включении насоса. Кроме того мембранные баки для водоснабжения в состоянии обеспечивать потребителя водой во время перебоев с подачей электроэнергии — вода из гидроаккумулятора под давлением будет поступать в водопроводный кран даже без участия насоса.
Стоимость гидробака зависит от объема воды, которую он может аккумулировать, и от фирмы-производителя. Она составляет от 1 тыс. рублей за модели малой емкости до 50 тыс. рублей за баки объемом ½ кубометра. Поэтому степень комфорта при пользовании питьевым водопроводом будет связана с бюджетом, который выделен на приобретение мембранного бака для системы водоснабжения.
Салон инженерной сантехники «Tavago» предлагает большую товарную группу мембранных гидроаккумуляторов для питьевого водоснабжения от ведущих зарубежных (Reflex, GWC) и отечественных (Джилекс, Valtec) производителей.

Автономной системой подачи воды сегодня уже никого не удивить. Такие конструкции очень удобны и практичны, однако для их функционирования, зачастую, требуются устройства, о которых человек, пользующийся только централизованным водопроводом, может просто не знать. К примеру, автономная система подачи воды будет длительное время бесперебойно работать только в случае, если в нее включен расширительный бак для водоснабжения. Современная промышленность выпускает множество самых разных моделей таких устройств. Чтобы подобрать для себя оптимальный вариант, необходимо ориентироваться в типах оборудования и хорошо представлять себе принцип его работы.
