Схема подключения однофазного и трехфазного электросчетчика: пошаговая инструкция

Как установить счетчик на новом месте

Установить однофазный электрический счетчик на новом месте будет несколько сложнее. Порядок действий:

Сначала выберите место установки прибора учета. Затем проверьте наличие/отсутствие напряжения.
Выполните разметку места, где будет установлен щиток/бокс для электросчетчика. Наиболее удобной для проведения монтажа, других работ, снятия показаний является высота 1,6-1,7 м.
Перфоратором проделайте отверстия в стене или другой строительной конструкции.
Вставьте дюбели и повесьте бокс. Чтобы он висел ровно, при его монтаже используйте уровень.
Если есть необходимость, установите в щиток DIN-рейки. Предварительно их надо разметить и обрезать до нужного размера с помощью ножовки.
Выполните установку электрического счетчика с помощью крепежных элементов (винтов с гайками).
Смонтируйте автоматы-выключатели, УЗО при помощи защелок, специальных фиксаторов.
Полученную конструкцию закрепите на опорных изоляторах, используя крепежные элементы.
На опорные изоляторы установите шины, необходимые для крепления заземляющего, защитного проводов. Закрепите их на DIN-рейке. Между ними должно быть небольшое расстояние, это предотвращает короткое замыкание.
Установите ввод — двухполюсный автомат. Его рекомендуется монтировать в другом мини-боксе, который также должен опломбировать специалист электроснабжающей организации.
Выполните ввод кабелей: питающего и нагрузки. В том случае, если счетчик установлен на улице, используйте резьбовые сальники или сальники из резины. Они не позволяют влаге проникнуть внутрь. Резиновые сальники подрежьте ножом, резьбовые – затяните после того, как через них будет пропущен провод.
Концы проводов разделывайте специальным инструментом или острым ножом

Обращайте внимание на следующий момент: при надрезе оболочки не должна быть повреждена изоляция кабеля. Если используются сальники, ввод провода через них должен быть в оболочке

Затем надо отступить 2-3 см и разделать оставшуюся длину кабеля.
Оставьте в щитке запас водного и нагрузочного проводов (в 2 раза больше, чем нужно). Это дает возможность повторного монтажа. Провода нужно укладывать аккуратно, чтобы не было изломов.
Проверьте принадлежность проводов к фазе, нулям рабочему и защитному. Это необходимо сделать перед подключением ввода к двухполюсному автомату-выключателю. Как правило, у фазного провода изоляция красного либо коричневого цвета, у рабочего нуля – синего, защитного нуля – желто-зеленого цвета.
Иногда цвет изоляции может быть другим, поэтому лучше сделать проверку отверткой-индикатором. Для этого зачистите изоляцию на 1 см, разведите провода на безопасное расстояние и включите напряжение, проверяя индикатором провод. Затем с помощью мультиметра проверьте напряжение между фазным проводом, нулями рабочим и защитным, которое составляет 220-230В. Затем отключите напряжение.
Подключите кабели к прибору учета: сначала два к «выходу», т. е. на 2-ую и 4-ую клеммы. Затем подключите кабели, выходящие из электросчетчика на общий автоматический выключатель, который подает напряжение на электропотребители. Далее подключите кабели на 1-ую и 3-ю клеммы (на «вход» счётчика).

Для монтажа заведите каждый из кабелей в клемму и затяните первый (верхний) винт. Проверьте надежность крепления. Для этого потяните за кабель. Далее затяните второй (нижний) винт, подождите некоторое время и подтяните винты еще раз.

На завершающем этапе подключите провода нагрузок к автоматам-выключателям, а затем нулевой, заземляющий к соответствующим шинам. Затем проверьте правильность сборки. Рекомендуется доверить это опытному электромонтажнику.

Если однофазный счетчик установлен правильно, пригласите специалиста энергоснабжающей организации. Он должен выполнить опломбирование вводного автомата-выключателя и электросчетчика и составить соответствующий акт. Как правило, все работы от установки прибора учета до составления документов осуществляет представитель энергоснабжающей организации. Если монтаж и подключение выполняются своими руками, до опломбирования попросите специалиста проверить правильность подключения электросчетчика. Это позволит избежать различных недоразумений. После опломбирования можно спокойно использовать новый прибор учета.

Практические советы о том как подключить трёхфазный счётчик электричества

Подключение счетчика данного типа осуществляется через вводной автоматический выключатель трехфазного типа (содержащего три или четыре контакта). Стоит сразу заметить, что замена его тремя однополюсными категорически запрещена. Коммутация фазных проводов в трехфазных выключателях должна происходить одновременно.

В трехфазном счетчике максимально просто устроено подключение проводов. Так, первые два провода — вход и выход первой фазы соответственно, аналогично — третий и четвертый провода соответствуют входу и выходу второй, а пятый и шестой — входу и выходу третей фазы. Седьмой же провод соответствует входу нулевого проводника, а восьмой — выходу нулевого провода на потребителя энергии в помещениях.

Заземление, обычно, отведено в отдельную колодку и выполнено в виде совмещенного провода РЕN или же РЕ провода. Лучший вариант, если имеется разделение на два провода.

Теперь по шагам разберем установку счетчика. Предположим, что возникла необходимость заменить трехфазный счетчик прямого включения.

Для начала определимся с причиной замены и временем ее проведения.

Предпочтительно производить замену счетчика в дневное время по той просто причине, что освещение в этот период значительно лучше, нежели от применения фонарика. Это значит — проводить работу будет удобнее и быстрее, что не может не отразиться на вашем кошельке, если придется воспользоваться услугами платного электрика.

После этого необходимо снять напряжение, сменив положение переключателя на автоматическом выключателе.

Убедившись, что фазы сняты, проводим демонтаж старого электросчетчика.

Сложности, которые могут возникнуть при установке нового счетчика связаны с тем, насколько отличаются производители и модели старого и нового счетчиков, а вместе с этим их формы и габариты.

Производим предварительную примерку нового счетчика, приложив его в пределах периметра соприкосновения поверхности (стенки) крепления и самого корпуса электросчетчика

Тут важно, чтобы боковые крепежные отверстия обоих из них совпали

Если предварительна проверка показала некоторые несоответствия, устраняем их, добавив подходящие крепежные отверстия, удлиняем провода, если клеммы нового счетчика оказались расположены немного дальше и т.д.

Теперь, когда все сходится, приступаем к подключению. Последовательность подключения такова (слева направо): первый провод — фаза А (вход), второй — ее выход; третий — вход, а четвертый — выход фазы В; аналогично — 5-й и 6-й провода, соответствующие входу и выходу фазы С, последние два — вход и выход нулевого проводника.

Дальнейший монтаж электросчетчика происходит согласно прилагающейся к нему инструкции.

Среди мер предосторожности, которых, взирая на серьезность последствий, следует строго придерживаться, главное место отводится табу на любого рода самодеятельность — создание непредусмотренных перемычек; действия, которые могут привести к нарушению нормального контакта и т.д. Необходимо тщательно следить, чтобы провода были хорошо протянутыми

Следует помнить, что подключение счетчика может производить исключительно квалифицированный электрик, имеющий разрешение на проведение таких работ. После окончания установки счетчик будет опломбирован специалистом.

Щиток для электросчетчика и автоматов – как выбрать и собрать правильно

Автоматические выключатели и электросчетчик – это необходимые атрибуты современной электрической сети. Устанавливают их в специальных распределительных щитах, которые сами уже стационарно установлены в подъездах многоквартирных домов. А что делать частнику в своем собственном доме? Эта проблема сегодня не стоит вообще, потому что на рынке каждый для себя найдет подходящий щиток для электросчетчика и автоматов по размерам и дизайну. Кстати, последний критерий сегодня играет немаловажную роль, ведь щиток чаще всего устанавливают внутри дома. Так что он должен обязательно вписаться в интерьер той комнаты, куда будет монтироваться.

Виды счетчиков

По принципу действия существуют индукционные и статические (электронные) электросчетчики. Счетчик индукционного типа работает с использованием магнитного поля. Оно образуется двумя катушками: катушкой напряжения и катушкой тока. Поле магнитного происхождения «обращается» к диску, который под этим воздействием начинает совершать вращательные движения. Устройство прибора при вращении диска способно приводить в действие счетный механизм, который точно подсчитывает, сколько электроэнергии расходуется в данный момент времени. Если напряжение будет повышено, то диск начнет крутиться быстрее, и показания будут накручиваться соответственно.

Важно! Такие приборы считаются старым оборудованием, поскольку неточны (класс их точности составляет 2.5). Этого бывает недостаточно для того, чтобы учесть расход электричества мощности, которая нужна для приборов, включенных в дежурном режиме

Несмотря на это, индуктивные счетчики считаются надежными. Срок их службы составляет более 15 лет.

Индукционный механический счетчик

Электронные счетчики действуют прямо: они измеряют силу тока и напряжение в сети. Такие механизмы не содержат в себе никаких промежуточных звеньев и деталей. Это и объясняет их повышенную точность. Учтенные значения выводятся на мини-экран и фиксируются в памяти счетчика. Основными достоинствами такого вида фиксационных устройств являются:

• Сравнительно небольшой размер;
• Возможность учета электроэнергии по нескольким тарифным планам;
• Наличие функционала и особенностей для встраивания микросхем, повышающих класс точности;
• Точное определение любых показаний и быстрый вывод их в удобном виде на дисплей;
• Сложность обмана такого прибора за счет его самокорректировки;
• Простой интерфейс, позволяющий применять счетчики в системе автоматизированного учета и контроля;
• Могут быть одно- и многотарифными.

Важно! Недостатки также имеются. Среди них: невысокая надежность по сравнению со счетчиками индуктивного типа, также высокая цена

Электронный прибор

Также электросчетчики делятся по классу точности на образцовые и рабочие, а также по подключению в электрическую сеть: однофазные и трехфазные (прямые, косвенные, полукосвенные, реактивные)

Подготовка к монтажу

Первая из этих моделей очень надежна и, кроме того, отличается долговечностью и низкой стоимостью. Однотарифный прибор учета не имеет функции переключения по времени, а потому стоимость электроэнергии не меняется круглосуточно. Во втором случае необходимо применение гофрированной пластиковой или металлической брони.
Выбор счётчика При выборе этих приборов следует исходить из общепринятых критериев оценки, согласно которым однофазные счётчики подразделяются на устройства индукционного и электронного типа. При этом питание на электросчетчик подается от трансформаторов, которые установлены на вводных силовых шинах.
Устанавливается прибор вместе с остальным оборудованием. Синий провод соответствует нулевому проводнику, он подключается на вход.
Теперь, в случае возникновения аварийной ситуации и срабатывания вводного автомата, разорвется и нулевой провод, на котором, в некоторых случаях, может быть опасный потенциал и это не единственное преимущество данной схемы подключения.

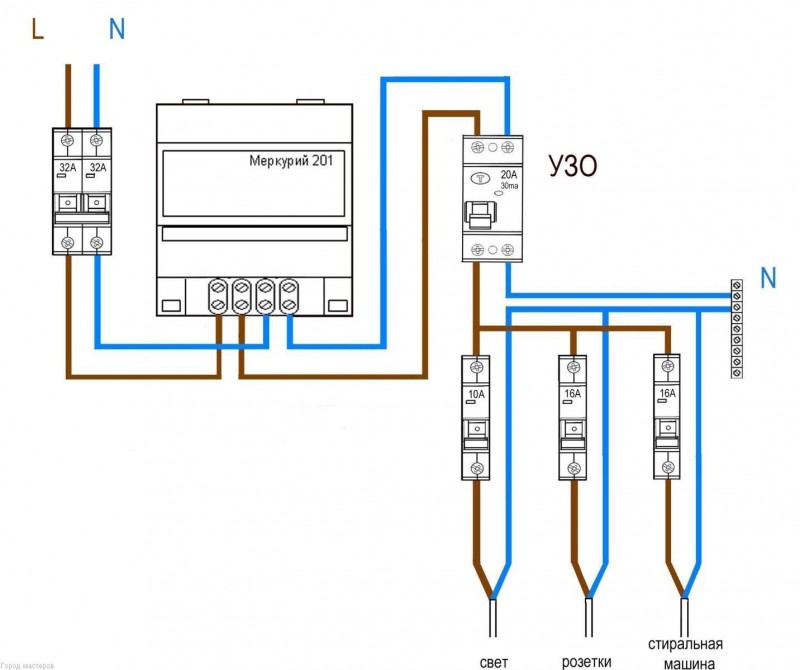

Типовая схема ввода однофазного электропитания на объект. Перемычка с третьего контакта прибора учета электроэнергии подключается к нулевой шине, с которой и соединяются все нулевые провода, идущие от квартиры или помещения.
Подключение трехфазного счетчика аналогично однофазному, разница заключается лишь в количестве подключаемых фаз.
При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице пломбируется весь бокс , в отдельном боксе рядом. Ввод нуля к квартире от сети.
как подключить счетчик электроэнергии

Советы по выбору счетчика

На данный момент старые приборы индукционного типа (с вращающимся диском) практически не применяются и запрещены к установке на объектах, подключаемых к электрическим сетям. Им на смену пришли электронные регистраторы потребленной энергии, способные вести двухтарифный учет и передавать показания через GSM – канал либо интернет.

Электромеханический счетчик Энергомера с дистанционным управлением

Электросчетчики, предназначенные для включения через одну фазу, бывают двух типов:

• электромеханические;
• чисто электронные.

Обе разновидности действуют по одинаковому принципу подсчета импульсов, но выводят информацию по-разному. В первых установлены вращающиеся секции с цифрами, как на счетчиках воды, а во вторых – жидкокристаллический дисплей, изображенный на фото.

Однофазный регистратор Меркурий с ЖК-дисплеем

Чтобы правильно подобрать счетчик для квартиры или частного дома, примите во внимание следующие рекомендации:

1. Всегда приобретайте новый аппарат в магазине, а не с рук.
2. Если учетный шкаф ставится на улице, то предпочтительнее взять электромеханический прибор. В зимний период цифры на ЖК-дисплее могут исчезать, хотя аппарат исправно ведет учет электроэнергии.
3. Для установки в помещении подойдут оба типа устройств.
4. При покупке убедитесь в наличии и целостности пломбы, установленной на корпусе изделия.
5. В техническом паспорте должна стоять печать с датой поверки прибора.

Когда подключать счетчик?

Организация нормального энергоснабжения – основа жизни частного дома. Соответственно — счетчик понадобится почти сразу, как вы начали его строить и провели проводку. Узнать правила установки электросчетчика в частном доме, а заодно и оставить заявку, можно в энергоснабжающей компании,в которую вам в любом случае придется обратиться. Вы можете попросить “Правила устройства электроустановок”, и вам обязаны их показать, причем в последней редакции. По ним вы сможете контролировать процесс. Но перед тем, как отправляться в электросетевую компанию, попробуйте ответить на несколько вопросов:

1. Какова примерная мощность всех электроприборов в доме (учтите и освещение, и насос для подачи воды, и агрегаты для подогрева, и вообще все, чем собираетесь пользоваться)? При этом считать надо так, как будто все приборы включены одновременно.
2. Каким должно быть напряжение в сети (это определяется, исходя из мощности)?
3. Где будет стоять ваш счетчик?
4. Какая модель вам больше всего подходит?

Кто платит за процедуру

При проведении первичной пломбировки процедура является бесплатной. Если организация, проводившая установку, требует за это оплату, то в этом случае она будет неправа.

Порядок оплаты определяется договором, который заключен с энергоснабжающей организацией. Как правило вопрос об оплате решается таким образом:

1. Если электросчетчик расположен внутри дома, то он считается собственностью владельца жилья и установка оплачивается им.
2. Если установка происходит вне дома (на фасаде или на столбе), то прибор рассматривается в качестве собственности энергокомпании и процедура должна оплачиваться этой организацией.

При составлении договора пункт об оплате нужно внести в текст подписываемого документа.

Снятие показаний

Установка счетчика за пределами дома является одним из вариантов, который выбирается владельцем жилья. Он имеет свои сильные и слабые стороны. Проведение электричества в дом таким образом должно осуществляться в точном соответствии нормативным документам.

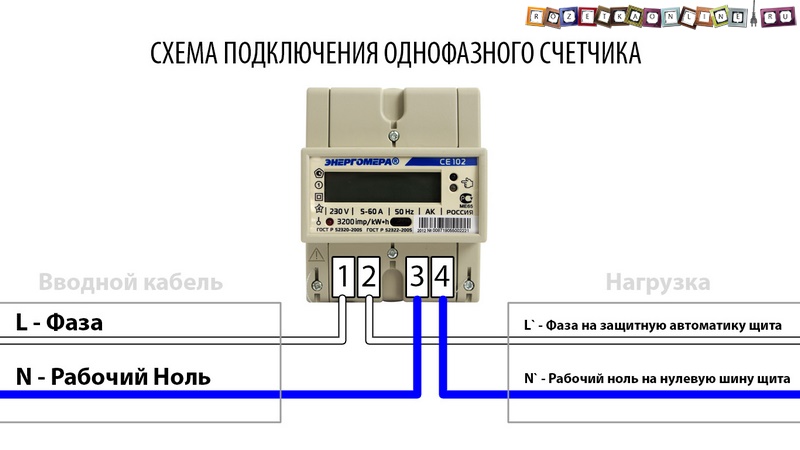

Универсальная схема подключения проводов к однофазному электросчетчику

Схема выглядит следующим образом:

На схеме вы можете видеть расположенный по центру однофазный электросчетчик, слева к нему подходит вводной силовой кабель (фаза и ноль), справа расположены провода, выходящие на нагрузку, грубо говоря по ним уже протекает учтенная счетчиком электроэнергия, которая через защитную автоматику поступает к вашим розеткам, светильникам и т.д.

Порядок подключения проводов к клеммам однофазного счетчика следующий:

Клемма «1» – Фазный провод вводного кабеля (обычно белый, коричневый или черный провод)

Клемма «2» – Фазный провод, выходящий на нагрузку квартиры или дома (обычно белый, коричневый или черный провод)

Клемма «3» – Нулевой провод вводного кабеля (обычно голубой или сине-голубой провод)

Клемма «4» – Нулевой провод, выходящий на нагрузку квартиры или дома (обычно голубой или сине-голубой провод)

Подключения выполненного по этой схеме, уже достаточно для правильной работы однофазного счетчика в домашней электросети. Подключение защитного заземления к электросчетчику не требуется. Дополнительные клеммы, которые могут быть на вашей модели однофазного электросчетчика – вспомогательные и служат для доступа к сервисным функциям, обслуживания, автоматизации учета энергии и т.д.

Включение в однофазную цепь

Прежде чем описывать эту схему подключения счетчика к сети 380 Вольт необходимо дать краткое описание отличий трехфазного напряжения от однофазного. В обоих видах используется один нулевой проводник N. Разность потенциалов между каждым фазовым проводом и нулем равна 220 В, а по отношению этих фаз друг к другу – 380 В. Такая разность получается из-за того, что колебания на каждом проводе сдвинуты на 120 градусов (рисунки 3 и 4).

Рисунок 3 – Колебания напряжения

Рисунок 4 – Распределение напряжения по фазам

Однофазное напряжение используется в частных домах, на даче, а также в гаражах. В таких местах потребляемая мощность редко превышает 10 кВт. Это также позволяет использовать на участке более дешевые провода с сечением 4 мм.кв., т. к. потребляемый ток ограничен 40 А.

В случае если потребляемая мощность в сети превышает 15 кВт, то использование 3-х фазовых проводов обязательно даже, если отсутствуют трехфазные потребители, в частности, электродвигатели. В этом случае происходит распределение нагрузки по фазам, что позволяет снизить нагрузку, если бы такая же мощность забиралась от одной фазы. Поэтому в офисных зданиях и магазинах, как правило, применяют именно трехфазное питание.

Принципиальная схема подключения трехфазного счетчика в однофазную сеть (ОС) встречается не так часто, поскольку в таких случаях используются однофазные измерители. В большинстве случаев схема аналогична электросхеме прямого включения, но фазы 2 и 3 не подключаются (подсоединение происходит на одну фазу). Кроме того, после монтажа могут возникнуть проблемы с поверяющими организациями.

Также о возможных проблемах работы трехфазных электросчетчиков при присоединении к двухпроводной сети можно посмотреть на этом видео:

Заключение по теме

Многие себя считают опытными специалистами в области электрических сетей, поэтому допускают много ошибок, которые могут иметь серьезные последствия, как для имущества, так и для самого человека. Поэтому напоминаем, что проводить ремонтные работы или проверять наличие напряжения, когда выбивает автоматы в щитке, можно только при отключенном общем автоматическом выключателе. Лучше, вообще, никуда не соваться, при любых проблемах вызывайте электрика.
