Схема подключения люстры на двухклавишный выключатель: инструкция по подключению

Виды двухклавишных выключателей

Любой выключатель на две клавиши имеет три контакта. Один сверху, два внизу.

Выключатель может быть с подсветкой клавиш или без неё. В первом случае при использовании светодиодных, энергосберегающих ламп они могут моргать во время работы или слегка светиться в выключенном состоянии.

В последнее время появились светодиодные лампы, которые специально предназначены для таких выключателей. Но цена их из-за более сложной электронной схемы достаточно высока. Дешевле заменить выключатель.

Если при ограниченном бюджете подсветка жизненно необходима, придётся использовать в люстре одну лампу накаливания любой мощности.

Как подключить точечные светильники способ № 1:

И так, приступим к подключению обычных точечные светильники и светодиодных. Будем использовать способ №1.

Первый и самый простой способ подключения точечных светильников — это так называемый «ЦЕПНОЙ» или последовательный. В народе просто — «способ подключения гирляндой». Это когда на один провод, один за одним подключают точечные светильники. То есть на проводе делаются надрезы в обмотке и к проводам нулю (N), и фазе (L) подключают точечные светильники, не забыв заизолировать оголённые провода изоляцией.

Можно еще так. Подсоединить точечные светильники не используя скрутки и изоляционных материалов: просто в месте где должен будет быть точечный светильник, провод обрезаются и оголяются на один сантиметр, ставится клемма, в которую вставляем провода от светильника с одной стороны клеммы. В те-же отверстия вставляют и провода. Таким «Макаром» и продолжается связка подключение остальных точечных светильников.

Есть минус в такой последовательности соединения точечных светильников: лампочки точечных светильников, будут перегорать одна за одной, в связи с неравномерной подачей электричества. Воспользовавшись сетевым фильтром или трансформатором вы избежите таких неприятностей.

Ну и собственно сама схема подключения под названием гирлянда обычных и светодиодных светильников.

Подключаем люстру

Сначала зачищаем и проверяем контакты в самой люстре – тем же мультиметром в режиме прозвонки цепи. Для этого ставим один щуп на корпус, другой – поочередно на все контакты люстры, в том числе внутри патронов. Наша цель – убедиться, что короткого замыкания на корпус нет.

Затем объединяем группы проводов: все нулевые – в одну скрутку, фазные – по желанию (например, в пятирожковой люстре можно зажечь по отдельности две и три лампы, а можно – одну и четыре). Заземляющий провод – отдельно.

Следующий этап – монтируем люстру на потолок на крючок или специальную монтажную планку.

И наконец – подключаем провода: сначала заземление, потом нулевой, и последними – фазные. Лучше сделать это через винтовые или пружинные клеммы – они очень дешевы, и гораздо надежнее скруток. Кстати, изоленты из ПВХ имеют свойство быстро рассыхаться. На тот печальный случай, когда заземляющий провод есть только в люстре – следует надежно заизолировать его, чтобы исключить случайный контакт с другими проводами.

В финале убеждаемся в хорошей изоляции контактов и закрываем места подключения декоративной накладкой.

Более наглядно порядок подключения люстры представлен в следующем видео:

Вот и все! Можно устанавливать плафоны, включать автомат в щитке – и да будет свет в вашем доме!

Устройство выключателя с двумя клавишами

Схема двухклавишного выключателя.

Двухклавишный коммутационный элемент состоит из двух разрывов цепи, управляемых раздельно. Каждый выключатель прикрыт декоративной клавишей из изоляционного материала (пластика). Для подключения нагрузок имеется три клеммы – общая и две раздельные. К общей клемме подводится фазный провод, от раздельных — два проводника к нагрузкам. Их можно соединить параллельно – получится еще одно применение такого прибора, нестандартное. В этом случае коммутируемый ток удвоится относительно паспортного. А клавиши надо соединить механически в незаметном месте, чтобы оба канала коммутировались одновременно. Если не соединять, то можно включать нагрузку любой клавишей, но и повышения нагрузочной способности не будет.

Существует два основных вида присоединительных контактов для бытовых выключателей – винтовой и втычной. Если для присоединения под винт используется многожильный провод, его часть, освобожденную от изоляции, надо облудить или оконцевать обжимными наконечниками.

Так же, как и в одноклавишном приборе, двухканальный выключатель может иметь подсветку на основе светодиодов или галогеновых ламп.

Как подключить точечные светильники способ № 2:

Способ номер два подключения точечных светильников, обычных и светодиодных, заключается в подведении от коробки к каждому светильнику своего провода. Это значит, что на каждый точечный светильник от установленной распределительной коробки* идёт отдельный провод. Данный способ довольно прост в монтаже, но расход проводов в отличии от «цепного» способа увеличивается в трое:

— На центральный провод подачи электричества который выходит из коробки поставить многоотводную клемму и от неё пустить провода по светильникам. Опять же повторюсь. Перед клеммой не забудьте поставить выпрямитель электричества. Клемму можно и не ставить, ну вдруг вы такую не найдёте. Нужно будет к фазе и нулю, центрального провода, от каждой лампочки прикрутить по проводу и залудить (пройтись оловом) контакты.

— Про правильную скрутку проводов в коробке читаем в статье Скрутка проводов*;

Представьте какой у вас будет пучок проводов в распред.коробке если на комнату будет подключено штук пятнадцать светильников? К данному материалу прикладываю видео, про то как подключить точечные светильники.

А сейчас универсальная схема подключения точечных светильников и светодиодных светильников

Как подключить точечный светильник видео:

Статья «Как подключить точечные светильники» подготовлена администрацией сайта Строительство от А, до Я. Енакиево-Донецк*.

Соединяем провода правильно

Для безопасной эксплуатации необходимо соблюдение простых правил соединения жил:

1. При ремонте электрического прибора, объединении проводников группами, создавая двухконтурные люстры, нельзя делать скрутку с последующим её обматыванием изоляционным материалом. С течением времени начнется окисление, ухудшится электрический контакт, место соединения станет нагреваться, возникнет риск возникновения пожароопасной ситуации.  Чтобы избежать неприятных последствий, необходимо пропаять соединение;
2. Подключаться к жилам, которые выходят из потолка можно только через клеммные колодки. У приборов приобретенных недавно подобные приспособления имеются, для старых светильников их покупают в магазине электротоваров.

Иногда возникают ситуации, когда группа проводов имеет больший диаметр, чем отверстия у клеммной колодки. Тогда её необходимо залить оловом, и припаять к ней медную жилу, сечение которой, не менее 0,5 мм2.

Если планируется установка натяжного или подвесного потолка, потребуется наращивание проводников, так как стандартной длины может не хватить. Тогда поможет клеммная колодка, главное в отверстиях, куда подходят проводники, затянуть крепежные элементы с наибольшим усилием.

Перед тем, как подключить люстру с тремя проводами, проверьте всё ли изолировано, отсутствие пробоя электрического тока на корпус светильника. Завершив исследования потолка и люстры можно непосредственно переходить к процессу подключения.

Важно перед началом работ обесточить помещение. В распределительном щите квартиры необходимо найти соответствующий автомат, перевести его в положение «Выключено»

Обязательно убедитесь, что электрическая сеть не находятся под напряжением при помощи индикаторной отвертки.

Проверьте наличие на потолке крюка или планки для крепления электроприбора. У источника света должна быть конструктивно предусмотренная скоба или цепь. Как только люстра закреплена, можно приступать к подсоединению электрических проводов.

Как подключить люстру к одноклавишному выключателю

Самое простое подключение люстры к одинарному выключателю возможно в том случае, если потолок и осветительный элемент будут иметь по два провода. Тогда вам нужно определить ноль с фазой и соединить имеющиеся элементы.

Последовательность в этом случае, роли не играет. Детальнее рассмотреть этот метод подключения можно на предложенной схеме.

В том случае, когда люстра будет иметь несколько лампочек, которые нужно подсоединить к одинарному выключателю, схема подсоединения немного изменится.

На предложенном рисунке вы можете увидеть, как подключить люстру к одноклавишному выключателю, если она имеет несколько лампочек.

Как вы можете видеть, схема не отличается повышенной сложностью, с ней справится даже новичок. Единственное в чем вам нужно убедиться, это прерывает ли выключатель фазный провод.

Закрепление осветителя

Привычные светильники оснащены крюками. Современные варианты укомплектовываются монтажной планкой. Множество проводов и пластиковых коробок может вызвать растерянность. Чтобы понять, с какой стороны подходить к люстре, нужно разобраться в её конструктивных особенностях.

Встрёпываемые точечные светильники просты в установке. Диаметр корпуса осветителя определяет размер отверстия (обычно 68 мм). Наружная юбка немного шире, чтобы зафиксировать прибор снаружи. Внутри эту задачу выполняют специальные пружины. Средний шаг 1 м.

Расположение люстры на потолке включено в дизайнерский проект или выбирается самостоятельно. Корпусом нового электроприбора можно закрыть старую дыру, в том числе.

Этапы монтажа:

1. Перфорированная планка закрепляется под потолком.
2. Перед тем как подключить светодиодную люстру, отключается питание на щитке. Электромонтаж проводки можно осуществлять только в обесточенной системе.
3. Разобраться в жилах легко по цветовой маркировке изоляции: жёлто-зелёный — заземление, голубой — нейтраль, остальные цвета — фаза. Если по какой-то причине это сделать невозможно, на помощь придёт тестер. От старого двойного выключателя может приходить лишний фазный провод, который отстраняется и изолируется. Коммуникатор заменяется на одноклавишный или сенсорный. Контроллер с приёмником расположен в верхней чаше люстры. Для светодиодных источников питание должно заходить через понижающий электронный или индукционный трансформатор. Подводящие провода заходят в клеммник согласно обозначениям: L — фаза, N — ноль, PE — защитное заземление.
4. На блоке люстры с пультом управления подключение разводки по группам осветителей представлено на схеме. Если таковой нет, нужно найти её в инструкции производителя. При желании распределение можно изменить, переделать под себя.
5. Собираются все декоративные элементы, устанавливаются лампы, фиксируется абажур.

Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

• одноклавишным;
• и двухклавишным.

Подключение через выключатель с одной клавишей

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

Подключение через выключатель с двумя клавишами

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

• подключен к выключателю через отдельную распределительную коробку;
• или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

Как правильно соединить провода

При группировке нескольких шнуров в единую группу обычного скручивания и надевания колпачка защиты будет недостаточно. Скрутка подобного рода со временем окислится, что приведет к нагреванию.

Лучшим вариантом станет спаивание соединения паяльником и оловом. При таком соединении контакт будет хорошим и нагревания не случится.

А вот к соединению проводов прибора с потолочными проводниками стоит подойти более аккуратно. Никакие скручивания здесь невозможны.

Воспользоваться следует клеммными специальными коробками, которые либо идут в виде комплектующих элементов в комплекте с прибором, либо приобретаются отдельно.

Затем все кабели потолочной плиты в нужной последовательности группируются со шнурами в клеммнике. Подробнее ознакомиться с подобным алгоритмом соединения возможно на фото как подключить люстру.

Ознакомившись с подробной инструкцией по подключению потолочной люстры к разному виду выключателей, провести подобные электроработы не составит труда.

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

• Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).

• Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.

  Способы реализации параллельного подключения

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Подробнее о способах соединения электрических проводов читаем тут.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Коммутация люстры с электричеством

Опустим вопросы, как подключить светильник напичканный электроникой. Для этого лучше пригласить квалифицированного электрика. А вот для подсоединения обычной люстры специальных умений не требуется. Главное не перепутать провода.

Маркировка проводки

Напомним общеизвестную теорию. По кабелю в нашем доме бежит переменный ток, напряжение которого 220 В, а частота 50 Гц. А доставка этого тока идёт с помощью двух проводов – «фазы» и «нуля». Может присутствовать ещё и 3-й провод, подключаемый к шине заземления.

Различить их не сложно, т.к. маркировка общепринятая:

• «ноль» – с синей или голубой изоляцией;
• «земля» – с жёлто-зелёной изоляцией;
• «фаза» – имеет изоляцию любого другого цвета.

Нередки случаи, когда один кабель содержит много проводов – ноль, землю и несколько фаз. Это даёт возможность подключать различные комбинации проводов и позволяет работать осветительным приборам в нескольких режимах.

Однако бывают исключения. В домах старой советской постройки применялась проводка с одноцветной изоляцией. Это уже существенно усложнит задачу для непосвящённого пользователя.

Пример электропровода с одним «нулём», одной «землёй» и тремя «фазами»Источник open4business.com.ua

Процесс подключения

Следует начать с самого простого варианта – как подсоединить люстру при выходе их полотка двух проводов. Очевидно, что это «ноль» и «фаза». Первый идёт к распределительной коробке, а второй к выключателю, где должен прерываться. Желательно произвести проверку правильности этих общепринятых правил, потому что человеческий фактор никто не отменял и вероятность, что электрики в своё время ошиблись, существует.

Проводка помещения

Чтобы проверить проводку понадобиться наличие специализированного сигнализационного прибора для обнаружения фазы, который чаще всего выглядит как отвёртка в прозрачном корпусе.

Пример одной из самых распространённых и простых отвёрток-тестеровИсточник mihalich.group

Начать стоит с полного обесточивания помещения с помощью рубильника на распределительном щитке

Это важно для качественной зачистки проводов. Нужно снять с концов изоляцию и возможные окислы размером до 1 см

Затем развести зачищенные кончики в разные стороны, чтобы не допустить замыкания, и снова пустить ток.

Сначала выключатель светильника должен находиться в выключенном положении. Нужно проверить все провода на наличие фазы. Если фаза обнаружится, то с проводкой проблема. Исправить это самостоятельно вряд ли удастся, просто придётся учесть этот факт и быть более осторожным в последующих действиях.

Аналогично нужно найти фазу с включённым выключателем. Этот провод нужно запомнить или пометить.

Отметим, что для установки двухклавишного или трёхклавишного выключателя нужно иметь минимум такое же количество проводов с фазой в кабеле. Эти провода лучше также пометить, чтобы не сделать ошибки

Важно, что проверка наличия фазы нужна, даже если провода промаркированы правильными расцветками.


Подключение люстры к одноклавишному выключателюИсточник dkbzaweb.com

Проводка люстры

Простейшим случаем станет подключение светильника одно-, двух- или трёхрожкового, проводку которого не требуется подразделять на подгруппы. Все однотипные провода от патронов соединяются к двум контактам – «нулю» и «фазе». Кабель заземления обычно выводят на корпус устройства из металла.

В случае двухконтактного выключателя и необходимости разделить освещение, тогда все «нули» объединяются вместе, а «фазы», идущие от патронов, объединяются в подгруппы, количество которых зависит от числа клавиш выключателя. Например: в пятипатронной люстре фазы от двух патронов кинуть на одну клавишу выключателя, а фазы от оставшихся трёх соединить на вторую клавишу.

Следует напомнить, что все соединения проводов следует качественно спаивать и изолировать или объединять клеммной колодкой.

Иногда возникает сложность, как подключить люстру с 3 проводами, когда внутренняя разводка скрыта устройством или корпусом прибора. В таком случае следует прозвонить провода мультитестером, и провести проверку соответствия их патронам просто последовательно вкручивая лампочку в патроны.


Схема подключения люстры к двойному выключателюИсточник lifehacker.ru

Определить внутреннюю проводку можно многими методами, но прозвон рожков и опыт с лампочкой будет самым простейшим в определении, какой провод относится к патрону. После это нужно произвести раздел проводов на подгруппы и соединение с кнопкой выключения.

Результатом описанной подготовки подключения люстры должно стать чёткое представление человеком схемы коммутации, наличие зачищенных и промаркированных проводов у потолка и подготовленных групп контактов светильника.


Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

Техника безопасности

Перед тем как приступить к подключению люстры к электросети, установить выключатель, нужно ознакомиться с техникой безопасности в работе с электричеством. Для этого не требуется изучать талмуды «физики по электричеству», стоит ознакомиться с правилами:

1. Во всем применяемом инструменте для работы с электроприборами, а также по электропроводке рукоятки заизолированы.
2. Для проведения работы электроэнергия во всем помещении отключается на щитке. Для этого выключить выключатель света недостаточно. Требуется на электрощитке (счетчик в частном доме) отключить пробки, если же там нет кнопок, пробки выкручиваются.
3. Выключатель для светильника устанавливается в разрыв провода «фаза».

Если соблюдать эти правила, тогда жизнедеятельности не будет ничего угрожать.

Проверка проводов индикатором

Как распознать провода?

Все провода выпускаются в нескольких цветах. Это значительно облегчает работу электрика, и дает подсказку новичку.

Общепринятый стандарт:

Заземление – желтый провод со светло-зеленой полоской (земля).

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Внимание! Он не используется для подключения электроустройств. Это только заземление (чтобы в процессе работы электроприбора ток не пробивал «мелкой дрожью»)

• Синий (голубой) провод – ноль.
• Фазными выступают другие цвета, кроме перечисленных.

В домах и квартирах со старой проводкой все кабели одинаковы, заземления не было. Чтобы определиться с типом следует делать прозвон.

Чем грозит поменять местами фазу и ноль?

Есть мнение от людей, считающих себя профессионалами (поставил в доме 1 розетку), что при установке выключателя нет разницы в подсоединении проводов, потому как через разомкнутые контакты электричество в лампу не попадает. Это неверно. Следует точно знать, что является фазой, а какой провод идет «нулем». При разорванном ноле электрический ток не поступает, но во всех кабелях присутствует фазный ток. Что грозит поражением человека электротоком. В ином случае люминесцентные осветительные приборы, а также лампы «эконом» при фазном токе мерцают или же слабо светят.

Как соединить провода?

Скрутка – это очень кропотливое дело. Если она сделана неправильно, производится переделка. Поэтому следует это делать правильно, а также прочно изолировать ее. Если таких скруток много, а в сети большое напряжение или же плохой контакт соединения греются, тогда возможно скорое перегорание изоленты, что приведет к замыканию. Поэтому при скручивании проводов необходимо их хорошо прижимать и изолировать.

Сейчас применяются клеммные колодки. Они зарекомендовали себя как противопожарные элементы. С их помощью соединяется четыре и больше скруток. Одними из них являются WAGO. Для соединения не потребуется инструмент, монтаж происходит за короткое время. Для начала открываются рычажки, вставить туда провода и закрыть рычаг. При этом соединение будет надежным, противопожарным. Приобретенная новая люстра разбирается, проверяется качество колодок и винтов. При необходимости винты нужно хорошо затянуть. Особенно если люстра китайского производства.

Клеммные колодки использовать удобнее всего

Галогенные люстры, в том числе и с пультами ДУ

Галогенные лампочки рассчитаны на напряжение 12 V, поэтому в таких люстрах устанавливаются преобразователи напряжения 220/12 V. Как правило, управляющая схема собрана и из люстры может торчать всего 2 провода, даже, если люстра управляется пультом ДУ.

Эти два проводника подключаются к электрическим проводам в произвольном порядке, хотя на клеммнике может присутствовать отметка в виде букв «N» и «L». Кроме этого, может присутствовать еще и заземляющий проводник.

На следующем видео показано, как следует подключать люстру с пультом ДУ.

Подключение люстры с галогеновыми лампами

Watch this video on YouTube

Сборка китайской люстры с висюльками — подсоединение к электросети

Перед началом работ обязательно отключите автомат в щитке, обесточив таким образом линию. Теперь настало время заняться проводами, которые выходят из потолка:

1. Тщательно выпрямите их и выровняйте по размеру.
2. Концы проводов надо при этом зачистить на 15 мм.
3. Если провода окрашены в один цвет, надо определиться с фазой.
4. Разведите провода в стороны, включите автомат и найдите фазу.
5. Пометьте фазные провода маркером.
6. Затем отключите автомат снова.

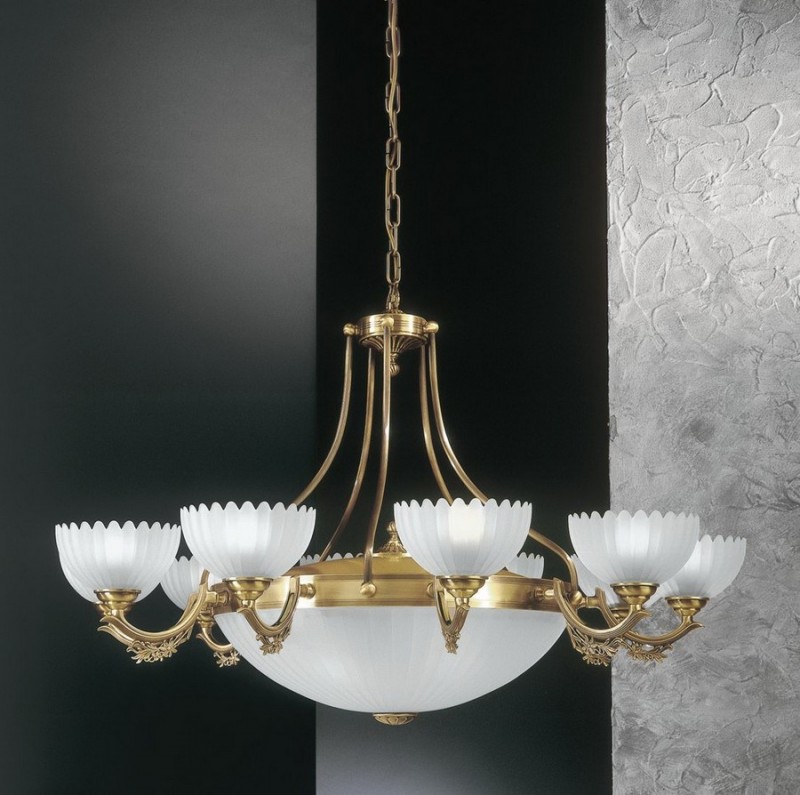

Перед тем, как подключить люстру с пультом к двойному выключателю, внимательно рассмотрите ее. Верхняя чаша светильника оснащена клеммой из пластмассы для включения жил и управляющим блоком. К клемме подведены три вида проводов, окрашенные в разные цвета:

• N — черный или синий — соответствует нулю.
• L — коричневый или красный — соответствует фазе.
• PE — желто-зеленый. Эта клемма не используется в домах с проводкой старого типа.

Желательно монтировать осветительный прибор вместе с помощником, который будет придерживать светильник, в то время как вы будете делать соединения с клеммами. Если помощника нет, можно подвесить прибор на временный проволочный крючок или веревки. Концы надо заизолировать.

Как правильно подсоединить

Все монтажные работы выполняются до того, как будет закончен сам подвесной потолок

Важно следовать выбранной схеме подключения. Место монтажа, высота установки осветительных приборов – одни из главных факторов, с которыми следует разобраться заранее

Количество светильников тоже считают заранее. Надо учесть, что в некоторых случаях возникает необходимость в трансформаторе. Провода к местам монтажа подключают заранее. Чтобы не было контакта с каркасными подвесными конструкциями – для проводов берут гофрированные трубки. Для каждой ситуации разрабатывают отдельную схему.

Установка по простой схеме

Обычная схема предполагает последовательное подключение всех проводников. Токоограничивающий резистор необходим, если соединение выбрано параллельное. Лучше обратиться к электрикам с достаточно высокой квалификацией для таких работ, как сборка и установка светильников, прокладка электропроводов с достаточным сечением.

Общая схема действий выглядит следующим образом:

1. Обесточивание электрической сети.
2. Укомплектовать прибор блоком питания. Или использовать обычную деталь, если все характеристики подходят.
3. Проверка типа цоколей.
4. Проверить наличие термоколец, препятствующих перегреву в системе. Нужно убедиться в том, что для вентиляции хватает пространства.
5. Строгое соблюдение полярности.

С дополнительной защитой

Назначение прибора влияет на то, какой класс защиты выбирать для конкретного случая:

1. Фильтрация помех с высокими частотами, защита от дифференциальных перенапряжений, от остаточных бросков по этому показателю. Устанавливаются средства защиты рядом с потребителем.
2. Для токораспределительной сети у объекта, от коммутационных помех. Элемент играет роль второй ступени, когда ударяет молния. Место монтажа – внутри распределительных щитов.
3. Чтобы в защитную систему дома прямо не попадали молнии. Место монтажа – ввод в здание, внутри устройств по распределению. Главный распределительный щит для этого тоже допускается использовать.

Обычно устройства защиты снабжаются специальной разновидностью модуля, легко заменяемому при необходимости. Монтаж таких приспособлений продлевает срок эксплуатации всей системы.

С активным ограничителем тока

Элементом, ограничивающим ток, для этой схемы будет выступать резистор R1. Показатель коэффициента мощности в данном случае приближается к единице. Схема имеет один минус – у резистора тепло рассеивается в больших количествах.

Резистор R2 применяют для разрядки остаточного напряжения.

Как посчитать необходимое количество ламп?

Уровень освещённости подбирают индивидуально у каждой из комнат. Всё зависит от назначения помещения. Максимальная яркость нужна там, где постоянно читают или пишут. Для коридора этот показатель будет на порядок ниже.

Для измерения светового потока одной лампы уровень освещённости перемножают с площадью комнаты, а потом делят на количество ламп.

Расчёт на квадратный метр выглядит несколько иначе. Количество ламп перемножают со световым потоком, результат делят на площадь освещения. От типа монтажа зависит, сколько оборудования нужно в том или ином случае. При установке в обычную люстру опираются на уровень интенсивности света.

Эффективный угол света для светодиодов составит примерно 120 градусов. Главное – так рассчитать количество светильников, чтобы свет в итоге оказался равномерным.
