Как сделать сэндвич трубу своими руками для дымохода

Основные размеры трубных изделий

Важно помнить, что размеры сэндвич трубы для дымохода зависят от диаметра выхода котлового патрубка. При установке изделие монтируется на него, поэтому сечение сэндвич трубы обязательно должно превышать выходное патрубка.. Сегодня более востребованы сэндвичи для дымохода с размером поперечного сечения 0,5 и1 м, но бывают и с диаметрами в пределах 110-300 мм

В линейке типоразмеров труб для дымоходной конструкции встречаются и другие варианты, но намного реже.

Сегодня более востребованы сэндвичи для дымохода с размером поперечного сечения 0,5 и1 м, но бывают и с диаметрами в пределах 110-300 мм. В линейке типоразмеров труб для дымоходной конструкции встречаются и другие варианты, но намного реже.

Соединительные элементы труб имеют углы:

• 90̊ С − для уголков и тройников;
• 135̊ С − только для тройников.

Толщина внутренней стенки составляет 0,5-1 мм, а внешней −0,7 мм. Показатель толщины слоя внутренней теплоизоляции колеблется в пределах 2,5-6 см, а наружного диаметра сэндвич конструкции − 200-430 мм.

Выбор сэндвич-трубы

При подборе элементов учитывают:

• тип стали и толщину листа, использованного для внутренней части;
• проходное сечение канала;
• тип и толщину теплоизолятора;
• доступную номенклатуру компонентов для сборки.

Материал и толщина стенки рабочей части

Труба печная типа «сэндвич» изготавливается из нержавеющих сталей:

• бюджетной AISI 430 (17% хрома), рассчитанной на срок службы 5-7 лет;
• AISI 439 с добавлением титана, увеличивающего коррозионную стойкость и длительность эксплуатации;
• хромо-никелевые AISI 316 или AISI 304 с молибденом, обеспечивающим устойчивость к кислотам;
• хромо-никелевой AISI 321 с добавкой 1% титана (является импортным аналогом российского материала 12Х18Н10Т, изготовленного в соответствии с ГОСТ 5949-75).

Схема монтажа сэндвич-трубы для печи.

Толщина стенки на дешевых вариантах составляет 0,5 мм, что приводит к ускоренному прожигу. Изделия для банных печей или каминов имеют внутренние каналы из листа толщиной 0,8 или 1,0 мм (с уменьшением параметра до 0,5 мм в начальной части и на оголовке).

Диаметр дымоотводящего канала

Стандартами предусмотрен выпуск элементов с внутренним диаметром:

• от 0,11 до 0,12 м (с шагом 5 мм) для стандартных печей;
• 0,15 м для каминов;
• 0,2 и 0,3 м для больших нагревателей систем отопления.

Марка и толщина изоляции

Для теплоизоляции используют каменную или минеральную негорючую вату плотностью от 120 до 200 кг/м³. Материал плотно уложен между внешней и внутренней оболочками, толщина не превышает 100 мм.

Количество и вид модулей

Производители предлагают изделия следующих типов:

• труба сэндвич для конструкции — прямолинейный участок длиной от 0,5 до 1,0 м;
• соединительное колено (угол 45°);
• отводной патрубок под прямым углом;
• тройник для отвода конденсата;
• элемент с ревизионным окном;
• участок с регулятором сечения (для изменения тяги);
• разгрузочные и крепежные компоненты (для фиксации к стенам или удержания относительно пола);
• дополнительные элементы для вывода через перекрытия, стены или крышу.

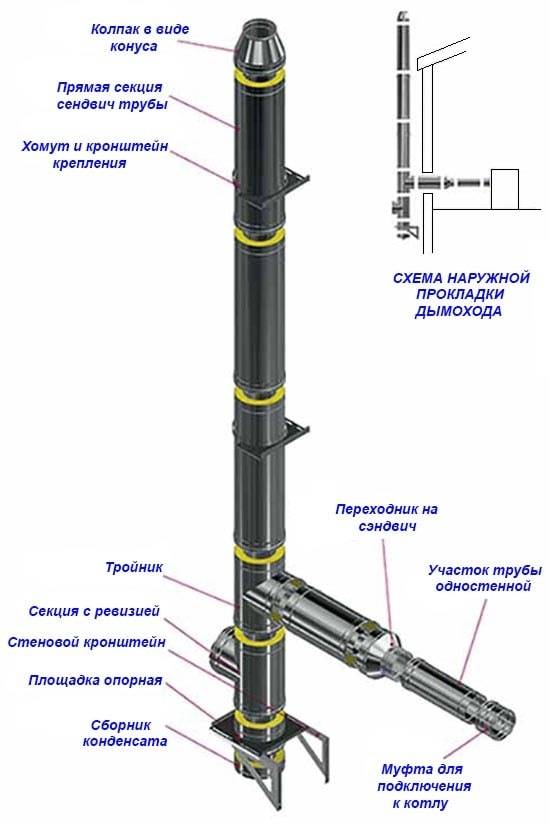

Модули, необходимые для сбора сэндвич-дымохода.

Как сделать сэндвич-трубу для дымохода

Первоочередная задача — сделать правильные расчёты, чтобы труба могла выдерживать нагрузку от отопительной системы. Требования к расчётам выдвигаются следующие:

• Если планируется сделать камины или другие печи с открытыми топками, либо газовые котлы, оснащённые открытой камерой сгорания, диаметр внутренней трубы-сэндвича должен составлять не менее 1/100 от величины объёма камеры сгорания;
• Если дымоход устанавливается к газовому обогревателю фабричного типа, рекомендуемую величину диаметра можно узнать из прилагающейся документации на оборудование;
• Если используется закрытая печь, в которой воздух подаётся в камеру сгорания посредством поддувала, площадь сечения внутренней трубы из нержавеющей стали обязательно должна быть больше значения площади сечения поступления воздуха при работе печи.

В случае, когда искомые значения получаются дробными, рекомендуется округлять цифры в большую сторону.

При вычислении подходящих размеров внутренней трубы в дымоходе типа сэндвич можно ориентироваться на следующие нормативы:

• Котлам с мощностью до трёх с половиной киловатт — 196 см²;
• Котлам мощностью от трёх с половиной до 5,2 киловатт — 280 см²;
• При мощности котла от 5,2 до семи киловатт — 378 см².

Подсчёты длины

Высоту дымохода над крышей необходимо рассчитывать не менее внимательно. Чем больше возвышается сэндвич-труба над кровлей, тем тщательнее нужно её фиксировать. В противном случае ей могут навредить потоки ветра. Следовательно, потребуются механические усилители, например, растяжки. В то же время для промышленных котельных разработаны специальные алгоритмы расчётов, используемые в проектных организациях.

Стоит учитывать разницу динамического сопротивления в квадратных или прямоугольных дымоходах по сравнению с круглыми аналогами. Для первых площадь сечения должна превышать в 1,2–1,4 раза соответствующую величину для труб с круглым сечением

Дополнительно принимается во внимание высота дымохода. С её увеличением возрастает и сила тяги при движении горячих газов по дымоходу

А с ростом тяги снижается коэффициент полезного действия печи.

Расчёты высоты дымохода

Правила для расчётов длины трубы дымохода таковы:

• Оголовок дымохода размещается не ниже, чем на уровне 5 метров над землёй;
• Если кровля крыши сделана из горючих материалов, оголовок должен возвышаться над плоской крышей или коньком примерно на один или полтора метра.

В случае, когда материал кровли не относится к горючим:

• На плоской крыше при отсутствии парапета оголовок поднимается на полметра выше покрытия;
• Для варианта с парапетом или покатой крыши оголовок возвышается на полметра над коньком или парапетом;
• Если труба находится в 1,5 – 3,5 метра от парапета или конька, головок на негорючей кровле должен находиться на той же высоте, что и парапет или конёк;
• При расстоянии от сэндвич-дымохода до парапета или конька более 3 метров оголовок трубы находится ниже указанных ориентиров таким образом, чтобы плоскость, проведенная через парапет или конёк и оголовок трубы, наклонялась на 10 градусов по отношению к горизонтали.

Сборка

Изготовление сэндвич-трубы своими руками происходит следующим образом:

1. Листы нержавеющей стали сворачиваются для получения цилиндров с нужным диаметром. Стыки и швы соединяются с помощью замковых механизмов или сварки. 2. Полученную внутреннюю трубу следует обернуть утеплителем. Последний обычно продаётся в рулонах. 3. Получившуюся конструкцию остаётся вставить в большой цилиндр из оцинкованной стали.

Видео: как изготовить сэндвич-труба

Создание сэндвич-трубы своими силами может освоить даже новичок, недавно начавший практиковаться в строительном деле. Основная сложность может заключаться только в правильности расчётов, по которым будет изготавливаться дымоход. Однако если нет уверенности в собственных силах, можно воспользоваться помощью профессионалов.

Процесс изготовления

Создание подобной конструкции доступно каждому человеку, обладающему минимальными строительными навыками. Чтобы сделать сэндвич-систему, необходимо иметь:

• металлическую трубу;
• оцинкованные стальные листы;
• каменную вату.

Конструкция устройства представляет собой цилиндрическое изделие, которое закрывается со всех сторон каменной ватой. Сверху сооружение обматывается оцинкованными листами. В большинстве случаев внешняя оболочка дымохода изготавливается сборной и состоит из нескольких частей. Поэтому места соединения элементов конструкции требуют повышенного внимания.

Фиксация оцинкованного железа осуществляется специальными блошками, однако можно воспользоваться и обыкновенными шурупами. Крепление должно быть полным, то есть крепится не только один лист, но и все соседние металлические детали.

При изготовлении сэндвич-дымохода каждый умелец самостоятельно выбирает подходящий материал. При этом обязательно учитывается марка топливного агрегата. К примеру, отечественные водогрейные котлы поддерживают температуру выходящих газов в пределах 120 градусов. Для подобных устройств материалом теплоизоляции может стать минеральная вата.

Совершенно иначе обстоят дела, когда речь идет о самодельных каминах или твердотопливных котлах. Температура нагрева в таких системах может достигать 800 градусов. В этом случае просто не обойтись без каменной ваты. В качестве заменителя можно воспользоваться базальтовым аналогом. Во избежание быстрого прогорания внутренней трубы она должна иметь толстую стенку.

Идеальным материалом для сэндвич-трубы считается нержавейка. Она обладает определенными свойствами, которые позволяют эксплуатировать такую систему много лет. Причем внутренняя поверхность нержавеющей трубы всегда остается гладкой. Выходящие через данное изделие газы не влияют на его стенки, что в свою очередь повышает эффективность самого дымохода.

При стыковке теплоизоляции с длинной стороны возможно появление некоторых проблем. Крепление должно осуществляться внахлест, предварительно сделав подрез, равный половине толщины стенки трубы, с дополнительным перехлестом примерно 10 см, чтобы создать ровную геометрию.

Проведем небольшое сравнение. Высококачественную сэндвич-конструкцию длиной 10 м можно приобрести за 20 000 р. Обыкновенная металлическая труба стоит 6000 р. Цена утеплителя не превышает 2 125 р. За оцинкованные листы придется заплатить 2 500 р. Общая сумма составляет 10 625 р. В этом случае получается 50% экономия. Конечно, возможны и непредвиденные расходы, потому добавим еще 6 000 р. Но все равно это довольно выгодно.

Другими словами, 4 000 р. осталось в кармане, а металлическая труба с толщиной стенки 3,6 мм всегда лучше нержавеющей конструкции 0,5 мм. Из приведенного расчета видно, что прежде чем начать строить дымовой канал, стоит продумать, из чего его лучше изготовить.

Самостоятельная сборка и монтаж сэндвич-дымохода

Общие правила установки дымоотводящей конструкции таковы:

1. Дымоход собирается снизу вверх. На дымоотводящий патрубок теплогенератора надевается специальный адаптер, смазанный особым жаропрочным герметиком (выдерживает температуры до 1500оС). Адаптер фиксируется при помощи хомута. Герметик применяется только после тщательной примерки, так как разобрать обработанное этим составом соединение достаточно сложно.
2. К адаптеру подсоединяется первый отрезок трубы. При температуре выхлопа свыше 200оС он должен быть без теплоизоляции, иначе сталь здесь будет перегреваться и быстро прогорит.
3. Далее обычно устанавливают секцию с шиберной заслонкой. Она, а также все последующие, должны быть уже в термоизолированном исполнении.
4. Теплоизолятор самого первого элемента нужно закрыть специальной заглушкой, чтобы предотвратить попадание в него влаги (базальтовая вата при намокании теряет теплоизоляционные качества).

Если дымоотводящий патрубок котла направлен вверх, труба может опираться прямо на него. Если же он смотрит в сторону, то переход с горизонтальной части на вертикальную осуществляется следующим образом:

1. К стене прикручивается опорный кронштейн со специальной площадкой, который будет удерживать вес дымохода.
2. На площадке крепится тройник с прямоугольным отводом, у которого два других патрубка должны смотреть вверх и вниз. От верхнего патрубка будет «расти» вертикальный участок дымохода, к боковому подсоединяется горизонтальный, идущий от котла, а к нижнему крепится конденсатосборник.

Последний изготавливается в двух исполнениях:

• с нижним расположением сливного крана — применяется, если тройник закреплён достаточно высоко;
• с боковым расположением крана — применяется, если тройник нижней частью почти упирается в пол.

Также нельзя забывать, что длина горизонтального участка в дымоходе с естественной тягой не может превышать 1 м.

Можно использовать опорную площадку с уже имеющейся на ней секцией с ревизионным люком и сливным краном, тогда тройник не понадобится.

Поддерживающие кронштейны устанавливают на стене с шагом в 2 м, а на наклонных или горизонтальных участках — с шагом в 1 м. Также их нужно устанавливать в местах изменения направления. К кронштейнам дымоход крепится хомутами.

Рекомендуемое производителем расстояние от дымохода до стены при использовании цельных кронштейнов получается само собой. В случае применения регулируемых кронштейнов следует так подстраивать их, чтобы наружная поверхность трубы отстояла от стены на 25 см.

Если трубу предполагается делать особенно длинной, где-нибудь ближе к крыше нужно установить ещё один опорный кронштейн с разгрузочной платформой — чтобы часть веса приходилась на неё.

Существует два способа наращивания дымохода:

1. «По дыму». Раструб последующей детали надевается на узкую сторону предыдущей. При такой схеме дым не встречает на своём пути никакого сопротивления, а его поступление в стык между деталями практически исключено. Этим и объясняется название способа. Но конденсат при появлении щели может просочиться в утеплитель, вследствие чего тот утратит теплоизоляционные качества.
2. «По конденсату». Тут всё наоборот: в раструб предыдущей детали вставляется узкая часть последующей. Для дымоудаления этот способ не очень хорош, но зато конденсат будет стекать беспрепятственно, а его проникновение через стыки в утеплитель полностью исключается.

В общем случае горизонтальные участки рекомендуется собирать «по дыму», а вертикальные — «по конденсату».

Соединение деталей осуществляется в следующем порядке:

1. Теплоизоляция на подсоединяемой детали сдвигается вместе с кожухом на 150–200 мм, так, чтобы обнажился стыковочный край внутренней части (работать будет удобнее).
2. Внутренняя часть одной из деталей в месте будущего соединения смазывается жаропрочным герметиком, поставляемым в комплекте.
3. Узкая сторона одной детали заводится в раструб другой до упора.
4. Отодвинутая теплоизоляция возвращается на место, при этом кожух нового элемента натягивается на кожух ранее установленного (это соединение также нужно уплотнить герметиком).
5. Место, где один кожух надет на другой, стягивается хомутом (есть модели со специальным замком вместо болтика).

Заметьте, что кожух последующей детали всегда надвигается поверх кожуха предыдущей, независимо от того, «по дыму» собирается дымоход, или «по конденсату». Это делается для того, чтобы попавшая на наружную поверхность трубы вода свободно стекала по ней без риска просочиться через стыки в утеплитель.

Принципы монтажа сэндвич дымоходов

Чтобы использовать отопительный прибор без боязни возгораний, отравлений угарным газом, необходимо прокладывать дымоход, руководствуясь правилами пожарной безопасности и строительными нормами:

Вывод дымохода через стену и крышу

Внутренне и внешнее размещение дымохода

1. В местах, где выполняется проход дымохода через перекрытия, стены или кровлю требуется установка дополнительной термоизоляции с помощью проходного короба из стали или патрубка.
2. Нельзя подсоединять сэндвич трубу напрямую к вводному патрубку отопительного прибора. Рекомендуется использовать сэндвич трубы на внешних участках дымохода, когда уже выполнен проход через стену или кровлю.
3. Места, где выполняется проход дымохода в непосредственной близости от стен, защищают с помощью листов огнеупорного материала, например, асбеста.
4. Если монтаж выполняется своими руками, следите, чтобы протяженность горизонтальных участков, негативно влияющих на силу тяги, не превышала 100 см.
5. Диаметр сэндвич трубы из стали на всей протяженности не должен быть меньше вводного патрубка отопительного прибора.
6. Дымоход из стали нужно собрать своими руками так, чтобы места стыков не попадали на .
7. Чтобы проход через кровлю попал в промежуток между элементами стропильной системы, используют отводы. Сэндвич трубы имеют отводные детали с углом 45 градусов, если необходим разворот на 90 градусов, требуется два отвода.
8. Диаметр всех элементов дымохода должен совпадать, чтобы в стыках не образовались зазоров. Для герметизации соединения используют стальных хомуты и огнестойкий герметик.
9. В нижней части дымохода выполняет монтаж ревизии, дверки или стакана, через которые контролируют состояние дымохода.

Фальцевое соединение

Установка сэндвич-труб своими руками

Монтаж дымохода должен проходить по всем правилам, только тогда его эксплуатация будет долговечной и безопасной.

Основные правила по установке сэндвич-труб

Соблюдать необходимо следующие рекомендации специалистов:

1. Для обеспечения необходимой тяги общую длину канала следует делать не менее 5 метров.
2. Для герметизации стычных швов своими руками следует использовать материалы, рабочая температура которых не менее 1000 градусов.
3. Если высота дымохода будет от полутора и более метров, то нужно установить опорную мачту и использовать для прикрепления к ней хомуты-растяжки.
4. Над плоской кровлей труба должна возвышаться на 0,5 м.
5. Через каждые два метра дымоход должен усиливаться с помощью стеновых кронштейнов.
6. Участки стыковки труб с различными элементами в виде отводов и тройников укрепляются хомутами.
7. Идущий от печи участок конструкции не изолируется.
8. Перекрытия, балки, стены в местах, где по ним будет прокладываться труба, изолируются. При этом между поверхностями и дымоходом должен остаться зазор.
9. Для тройника устанавливается опорная площадка или консоль.
10. Верх конструкции защищается дефлектом, оголовком.

Чтобы обогрев был эффективным, большая часть дымохода должна находиться внутри помещения. Это позволит уменьшить разницу температур.

Сборка и монтаж дымохода из сэндвич-трубы внутри дома

Этапы монтажа:

1. На дымоходное отверстие печи устанавливается муфта, к которой крепится горизонтальный отрезок трубы или тройник. Элемент подбирается в зависимости от того, как будет проходить дальше дымоход.
2. Нижняя часть тройника закрывается заглушкой. При необходимости удаления сажи через определенный промежуток времени заглушка снимается.
3. Для прохода конструкции из сэндвич-трубы через потолок в нем проделывается отверстие. На вертикальную часть системы устанавливается патрубок-переходник. Со стороны улицы или чердака труба опускается в подготовленный проем и стыкуется с нижними модулями.
4. Зазор между перекрытием и дымоходом изолируется огнестойкими материалами. Необходимо знать, что запрещается стыковка элементов в местах, где они проходят через перекрытие.
5. На плоской крыше для предотвращения затекания влаги при таянии снега или дожде используется квадратный лист из оцинкованного материала. Его необходимо завести под покрытие и обработать края герметичными материалами.
6. На наклонных кровлях устанавливается бездекильная крыза — специальный проходной узел. Этот элемент из пластика изготавливается под определенный угол наклона. Существуют выполненные из эластичных материалов универсальные изделия. Они подходят для крыш с любым наклоном.
7. На верхнюю часть конструкции следует установить зонт-оголовок. Его роль заключается в защите трубы от осадков и мелкого мусора.

Монтаж дымохода из сэндвич-трубы своими руками закончен. Теперь можно приступить к маскировке оставшегося после проведения системы неприглядного вида. Например, отштукатурить и закрасить потолок.

Как правильно установить сэндвич-трубу снаружи дома?

Сборка и монтаж дымохода через стену своими руками производится в случае, если из-за конструктивных особенностей крыши в ней невозможно проделать отверстия. Кроме этого, такая установка сэкономит внутреннее пространство помещения.

Этапы работ:

1. На стартовую муфту устанавливается горизонтальный отрезок трубы. Если это будет необходимо, то для дальнейшего монтажа используется колено с углом поворота.
2. В стене, через которую будет проходить дымоход, вырезается техническое отверстие. Через него выводится очередной элемент конструкции. Зазоры заполняются теплоизоляционным материалом.
3. На выведенный наружу конец трубы надевается тройник, в нижней части которого должна быть глухая заглушка. Для надежности системы устанавливается опорная консоль.
4. На наружные поверхности стен с шагом в 1,5–2 метра крепятся кронштейны. Выбор крепежных элементов и способ монтажа полностью зависит от того, из какого материала построен дом.
5. Наращивая конструкцию, необходимо надевать кольца-обручи. Они являются частью кронштейна.
6. Если труба над крышей буде возвышаться больше, чем на полтора метра, то для стабильности и усиления дымохода из сэндвич-трубы устанавливается крепеж-растяжка.
7. К последнему элементу дымоходной системы крепится оголовок.

Монтаж самодельного дымохода с сэндвич-элементами

Сборка дымохода-сэндвич своими руками состоит из этапов:

• разработки монтажной схемы;
• определения размеров труб и типа переходников;
• резки отверстий в перекрытиях или стене в соответствии со схемой;
• установки компонентов и заделки щелей.

Монтаж дымохода сэндвич своими руками Видео

Схема сборки

Владелец дома должен нарисовать схему вывода газов от имеющегося оборудования с учетом расположения отверстия для дыма. На схеме учитывают расположение и толщину перекрытий, стен и кровли. На основе полученных данных определяют номенклатуру соединительных элементов, необходимых для сборки конструкции.

Схема сборки дымохода должна учитывать расположение и толщину перекрытий, стен и кровли.

На протяжении длины трубопровода не должно быть более 3 изгибов.

Следует заранее продумать место установки секции с ревизионным окном.

Расчет размеров

При расчете габаритов компонентов трубы-сэндвич для камина или печи учитывают:

• диаметр канала соответствует 1% от объема топки;
• для печей закрытого типа диаметр отвода должен превышать размер канала подвода воздуха;
• высоту конструкции на крышах определяют по нормативам СНиП.

А уж после того, как вы прорисуете схему и произведете все расчеты,  вам необходимо приобрести вот такие вот сэндвич трубы для дымохода из нержавеющей стали.

Организация прохода сэндвич-трубы через потолок

При прокладке через потолок устанавливают проходной блок, закрытый базальтовой ватой с металлической фольгой. Вокруг утеплителя монтируют прокладку из базальтового картона, снизу и сверху применяют фланцы и защитные кожухи. Переходник надежно удерживает магистраль от смещений и не допускает нагрева деревянных конструкций дома.

Как правильно сделать проход трубы через потолок Видео

Проведение сэндвич-трубы через стены дома

При прокладке через стену трубы сэндвич для дымохода учитывают:

• в деревянных перегородках предусматривают зазор в пределах 0,05 м, расстояние до несущих балок выдерживают на уровне 1 м;
• в каменных или кирпичных стенах сохраняют небольшой зазор для компенсации температурных расширений, заполненный базальтовой ватой.

Протяженность горизонтальной секции не должна превышать 3 м, рекомендуется установка канала под углом 3° для отвода капель жидкости.

Дымоход снаружи дома — монтаж Видео

Вывод через крышу

Для вывода через крышу используют кровельный переходник с эластичным фартуком (угол наклона подбирают в зависимости от положения скатов кровли), предотвращающим проникновение осадков в чердачное помещение.

Нижнюю часть резинового элемента промазывают кровельным герметиком.

Вертикальный ствол собирают от котла, направляя расширенный конец трубы вверх.

Схема сборки позволяет отводить конденсат вниз без риска попадания воды в стыки.

Зазоры промазывают специальным герметиком, выдерживающим циклический нагрев до +1200°С.

Труба печная сэндвич: монтаж дымохода через крышу  и как заделать трубу Видео

Не забудьте сделать колпак на трубу.

Основные достоинства

Ключевое преимущество дымохода из сэндвич трубы — легкий вес, который в разы меньше веса аналогов на основе стали, кирпича, керамики, керамзитобетона и других материалов.

Простота сборки всех модулей, возможность собрать и установить такую трубу даже без специальной инженерной подготовки считается также плюсом.

Можно назвать и другие преимущества труб:

• простая фиксация конструкции без дополнительных усиливающих конструкций;
• гладкая поверхность, облегчающая очистку от сажи;
• защита от конденсата благодаря наличию утеплителя;
• отсутствие ржавчины за счёт антикоррозийного покрытия.

Срок эксплуатации дымохода из сэндвич трубы составляет не менее 25 лет, в течение которых она не требует каких-либо особых условий и сложных мероприятий по уходу.

Достоинства и недостатки сэндвич дымоходов

Как и любая конструкция, сэндвич трубы имеют свои достоинства и недостатки. Плюсов, конечно же, гораздо больше и связано это с оригинальным и практичным устройством. Как говорится, всё гениальное – просто. Вот некоторые плюсы сэндвич труб:

• За счёт своей конструктивной особенности, сэндвич дымоходы имеют высокую пожарную безопасность
• Лёгкая и компактная конструкция всего дымохода. Это не требует организации дополнительного фундамента и как следствие лишних финансовых затрат.
• Универсальные варианты монтажа: реально сделать любые смелые дизайнерские решения. Повороты, изгибы, огибания различных препятствий, здесь обычное дело
• Возможность вывести дымоход через потолок или через стену
• За счёт двойного контура и утеплителя, в трубе образуется мало конденсата. Отсутствие влаги внутри дымохода способствует не значительным отложениям сажи на внутренних стенках трубы
• Благодаря гладкой поверхности металла, в сэндвич трубе образуется хорошая тяга
• Простая и лёгкая установка дымоходов
• Сэндвич дымоходы практически не нуждаются в обслуживании. Они не подвержены коррозии, имеют хорошую дымонепроницаемость и отлично противостоят высоким температурам, агрессивным средам и т. д.

Теперь о недостатках, которые всё-таки имеются:

• Относительно высокая стоимость. Дымоход подобного типа, особенно с различными «прибамбасами», вылетит в кругленькую сумму
• Сравнительно не большой срок эксплуатации: 10-15 лет. Если сравнивать с кирпичной кладкой, то сэндвич труба служит гораздо меньше
• Со временем температурные расширения и сужения могут стать причиной не значительной разгерметизации дымоотводящего канала

Элементы модульных систем

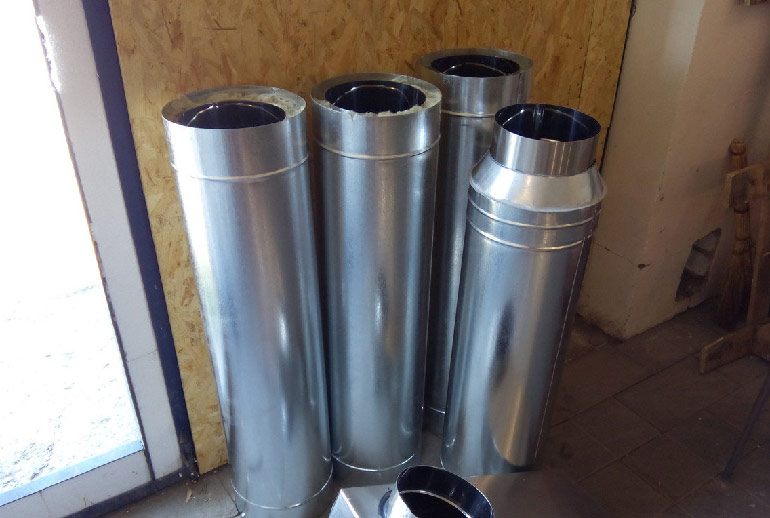

Для составления монтажной схемы, покупки комплектующих и последущей сборки надо понимать, какие детали используются в двухконтурном дымоходе. Перечислим основные элементы, сопровождая фотографиями:

• прямые секции сэндвич-труб длиной 25, 50, 100 см;
• тройники под 45, 90°;
• колена 90, 45, 30 и 15 градусов;
• переходы с одностенной трубы на двухконтурную – «старт сэндвич»;
• шиберы поворотные (заслонки);
• конденсатосборники и различные оголовки;
• потолочные проходные узлы (сокращенно ППУ);
• площадки опорные, кронштейны;
• крепления – хомуты обжимные, под растяжки;
• элементы герметизации скатной кровли под названием мастер-флеш или «крыза»;
• заглушки торцевые, юбки.

Двухслойные трубы соединяются с другими фрагментами методом раструбно-профильной стыковки. Более доступным языком соединение называется «шип–паз» или «папа–мама», кому как нравится. При изготовлении каждой фасонной детали (кроме торцевых) с одной стороны предусматривается шип, с другой – паз.

В качестве примера предлагаем рассмотреть схему сборки пристенного дымохода-сэндвич начиная от котла:

1. К выходу теплогенератора через муфту присоединяем одностенную трубу, потом монтируем стартовый переходник на сэндвич.
2. К переходу подключаем прямую секцию двухконтурной трубы, выходящую на улицу. Там она вставляется в тройник.
3. Ниже тройника располагаем ревизионный участок, затем опорную площадку и сборник конденсата. Конструкция становится на стеновой кронштейн.
4. От тройника поднимаемся прямыми участками, каждые 2 метра крепимся к стене раздвижными кронштейнами, стыки элементов обжимаем хомутами.
5. На конце дымохода устанавливаем конус без зонта (для газового котла), простой колпак либо дефлектор.

Когда нужно обойти свес крыши, используем 2 отвода под 30 или 45 градусов. Конец дымохода крепим растяжками, чтобы не раскачивался ветром, как сделано выше на фото. Профессиональный монтаж сэндвич трубы для стальной печи смотрим на видео:

Многослойные трубы для печей: зачем они нужны

Печная труба – необходимый элемент отопительной системы работающей за счёт сжигания топлива, она обеспечивает вывод отходов сгорания топлива: угарного газа и дыма. Условия работы дымохода сложно назвать лёгкими. Из-за того что высота печной трубы достигает больших размеров, то материал должен выдерживать высокие вертикальные нагрузки, работа при воздействии открытого пламени и высоких температур тоже предъявляет свои требования. Кроме того материал должен выдерживать постоянные колебания температуры снаружи поверхности трубы и изнутри ее.

Поверхность внутри трубы для печки должна быть гладкой и допускать чистку дымохода, так как при сгорании помимо газообразных продуктов образуется и копоть и сажа, которые оседают на внутренней поверхности печной трубы, затрудняя дымоотвод и грозя опасностью возгорания и последующего пожара.

Сэндвич-труба

Всем требованиям для печных труб соответствуют сэндвич трубы для устройства дымохода. Состоят эти трубы из внутреннего канала из нержавеющей, жаропрочной стали, покрытых слоем минерального утеплителя. Поверх утеплителя устанавливается защитная оболочка, из нержавеющей или оцинкованной стали или листового металла покрытого порошковым защитным покрытием.

Сэндвич-труба с покрытием

Соединительный шов внешней оболочки может быть заварен посредством автоматической сварки или скреплён фальцевым швом.

Для изготовления внутренней трубы используются нержавеющие легированные стали следующих марок:

• AISI430, сравнительно недорогая нержавеющая сталь, нормально выдерживает колебания температур. Крепление чаще всего с помощью фальцевого шва, так как этот металл плохо сваривается;
• AISI439, сталь легированная титаном, что позволило добиться повышенной жаростойкости, имеет хорошие антикоррозионные характеристики;
• АISI316, никель-молибденовая легированная сталь повышенной жаропрочности, рекомендована для котлов на жидком топливе и газовых отопителей;
• АISI304, близкий недорогой аналог 416;
• АISI321, наиболее востребованная жаропрочная легированная сталь, отличается великолепными антикоррозийными и жаропрочными характеристиками;
• АISI106S, сравнительно редко встречающийся жаропрочный сплав, крайне высокие характеристики термоустойчивости, практически не поддаётся коррозии. Применяется для дорогих изделий, работающих при высоких термических нагрузках.

сэндвич труба

Необходимо отметить, что для наружной оболочки применяются как оцинкованные углеродистые стали, так и недорогие легированные, второй вариант более устойчив к воздействию внешних факторов, но в тоже время стоимость изделий с его применением достаточно высока.

В качестве утеплителя для сэндвич труб обычно используют минеральные, негорючие утеплители типа минеральной ваты или базальта.

Устройство

Для соединения модулей труб между собой один край трубы или арматуры имеет раструб, с другой стороны расположена гофрированная зауженная область, которая служит для расклинивания в раструбе и создания надёжного, непроницаемого для газа и дыма  соединения.
