Делаем козырек на вытяжную трубу дымохода своими руками

Разновидности дефлекторов

1. Наиболее распространенными считаются дымники для дымоходов, имеющие вид небольшого домика. Сверху устанавливается своеобразная крыша. Она может быть как двускатной, так и четырехскатной. По бокам монтируется сетка, для предотвращения попадания в трубу сторонних предметов, в том числе и птиц;
2. Зонт на печную трубу;
3. Колпак на дымовую трубу с плоской поверхностью;
4. С покатым верхом;
5. Со щипцовой кровлей. В данном случае используется по два ската;
6. С монтажом флюгера;
7. С откидывающейся крышкой.

Выбор колпака на вентиляционную трубу напрямую зависит от нескольких факторов. В частности, следует учитывать особенности климата региона. В местах, где преобладает ветреная погода, рекомендуется устанавливать колпак с откидным клапаном. Он позволит беcпрепятственно выводить продукты сгорания топлива, но в то же время не впустит уличный ветер. Это предотвратит затухание котла.

Несколько типов дымоходных колпаков

Несколько иное строение, нежели стандартный дымник, имеет дефлектор. Стандартный вариант состоит из следующих элементов:

• входная часть – патрубок, через который поступает поток воздуха;
• диффузор;
• корпус;
• специальные кронштейны (крепежные элементы, которые используются для крепления козырька);
• непосредственно, сам колпак.

Для изготовления дефлектора своими руками вам понадобится определенный инструмент: болгарка, ножницы по металлу, рулетка, сварка, дрель (лучше всего использовать электрическую), оцинкованный металл, крепежные детали (гайки и болты определенных размеров, хомуты), инструмент для закручивания крепежей и небольшая полоса металла.

Простейшая схема дефлектора

Перед тем как приступить к изготовлению этого элемента, следует составить схему. В дальнейшем действуем строго согласно схеме, при этом одновременно, выдерживаем все размеры. При помощи карандаша рисуем каждую деталь на листе оцинковки. Затем вырезаем и соединяем при помощи заклепок. На конечном этапе крепим дефлектор. Как вы видите, нет ничего сложного, и не стоит прибегать к помощи специалистов.

Какими бывают дымники в зависимости от формы

Разнообразие форм современных дымников очень велико. Здесь можно найти практически любые варианты. Рассмотрим самые популярные из них, которые имеют необычную геометрическую форму и способны украсить любую трубу:

• флюгарка стандартной формы: имеет вид домика с четырехскатной крышей;
• дымник в стиле модерн: устроен по типу стандартного, однако дополнительно имеет плоское навершие;
• дымник в европейском стиле: имеет необычный внешний вид благодаря полукруглому навершию;
• колпаки со щипцовой крышей, у которой четыре ската (очень функциональная конструкция, которая хорошо проветривается и при этом защищает трубу от снега);

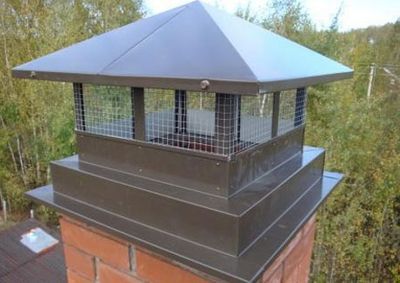

Колпак со щипцовой крышей.

• флюгарка с флюгером;
• флюгарка, оснащенная отрывающейся крышкой.

Флюгарки с флюгером отличаются тем, что внутри конструкции расположена специальная заслонка, позволяющая продуктам сгорания спокойно выходить из трубы даже в самую ветреную погоду. А дополнительная открывающаяся крышка обеспечивает легкий доступ к дымоходным каналам, чтобы производить их очистку.

В зависимости от формы, крыши дымников разделяют на следующие категории:

• шатровые;
• двускатные;
• четырехскатные;
• полуцилиндрические (или сводчатые);
• плоские;
• шпилеобразные;
• четырехщипцовые.

Однако в большинстве случаев этот параметр не влияет на функциональность устройства и служит исключительно в эстетических целях, обеспечивая дымоходной трубе неповторимый внешний вид.


Дымник – важный элемент системы дымоудаления в доме.

Материалы для изготовления

Характеристики сырья, из которого изготавливается конструкция, влияют на долговечность и функциональность элемента.

Дымник на трубу производится из:

• медных сплавов;
• стали;
• цинк-титана;
• полимерных соединений;
• оцинкованного металла и т.д.

Медные изделия популярны, эстетичны, долговечны (служат около 50 лет)

При монтаже важно учитывать несочетаемость сплава с другими составами. Крепежные элементы конструкций рекомендуется изготавливать из меди для предотвращения окисления

Длительная эксплуатация зависит от выполнения нормативов монтажа.

Популярен оцинкованный металл для изготовления защитных конструкций. Окрашивание сырья не рекомендовано для строений, отапливаемых дровами. При эксплуатации поверхности покрываются налетом от выхлопных дымов, от смен температурных режимов теряют цвет.

Цинк-титановые плиты, применяемые в создании защитных конструкций, схожи по показателям износостойкости и прочности с медными сплавами. Срок службы изделий достигает 50 лет, т.к. материал стоек к процессам коррозии.

Защитные колпаки из стали бюджетные, прочные, отличаются средней продолжительностью эксплуатационного срока (15-20 лет).

Бюджетные модели колпаков выполняют из прочного пластика (полиэстер), стали оцинкованной. Эксплуатационные характеристики изделий сохраняются до 10 лет. Материалы стойки к перепадам температурных режимов, высокой влажности.

Флюгарки выполняются также методом художественной ковки из закаленного железа. Изделия долговечны, эстетичны, однако отличаются высокой ценой.

Козырек для дымохода своими руками

Существует несколько способов сделать его самостоятельно, и мы приведем 2 примера: первый, более обобщенный и простой, и второй, где пример будет несколько отличаться от первого, с более подробным рассмотрением для наглядности.

Первый пример

Для изготовления сводчатого дымника возьмите 5 деталей: 4 стойки и прямоугольный металлический лист (медь или оцинкованная сталь):

1. Вырежьте прямоугольник из листового металла. Он должен перекрывать отверстие дымохода с большим запасом в случае сгибания.
2. Из стального уголка сделайте четыре стойки, на концах которых просверлите крепежные отверстия.
3. Изогните стойки с последующим их закреплением с помощью заклепок на углах металлического подготовленного прямоугольника.
4. Согните в дугу металлический лист и готовый козырек вставьте в дымоходное отверстие. Концы стоек обязаны хорошо прилегать к стенкам дымохода.
5. Просверлите отверстия в кирпичной кладке и закрепите козырек с помощью гвоздей.

Второй пример

В этом случае рассмотрим установку флюгера на , имеющую диаметр 12 см.

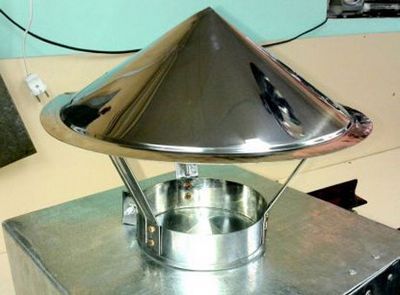

Расположение козырька дымохода.

1. Используя болты и гайки М6, закрепите стойки на нижний цилиндр;
2. Возьмите хомут и прикрепите к нижнему цилиндру верхний цилиндр, расширяющийся к низу;
3. Соберите обратный конус на фальцах;
4. Установите с помощью заклепок конусообразный колпак. Верхний цилиндр, обратный конус и колпак можете собрать сами вручную из алюминиевых заклепок, используя заклепочник, или сварить с помощью контактной сварки.

Важно. Выкройка деталей колпака для прямо зависит от показателя диаметра трубы и нужно придерживаться соотношения размера элементов козырька

Конструкция колпаков

Конструкция колпака для дымохода

В продаже можно найти большое количество разнообразных моделей, которые отличаются функциональными возможностями, размерами, видом используемого материала, внешними данными. Но все они имеют в своей конструкции обязательные элементы.

• Зонт или сам колпак. По сути это крыша дымохода, выполняющая защитную функцию.
• Фартук капельника. Такой элемент присутствует на кирпичных дымоходах. Необходим для отвода конденсата в сторону от трубы. Сохраняет конструкцию сухой в течение длительного времени.
• Кронштейн. Необходим для поднятия и удерживания колпака над дымоходом. Количество фиксаторов зависит от размеров укрытия, его массы и дизайнерского решения.
• Скаты. Ставятся только на сложные конструкции. Позволяют увеличить размер изделия и дополнить его внешний вид.

Все колпаки различаются по внешнему виду. Каждый специалист может сам спроектировать дизайн козырька на трубу, но начинать изготовление рекомендуется с создания простейшей конструкции. Только после расчета всех параметров и эксплуатационных характеристик можно вносить изменения в готовое устройство.

Делаем козырек на вытяжную трубу дымохода своими руками

На крышах домов, где есть печи или камин, вы обязательно увидите вытяжную трубу. Часто ее оснащают сверху защитным колпаком. Этот старинный архитектурный прием вновь возродился к жизни, ведь с ним постройка становится индивидуальной и неповторимой. В архитектурном отношении такие детали могут быть самого разного вида. Но если вас интересует не столько их красота, а функциональное назначение, предлагаем узнать, как сделать козырек на трубу дымохода своими руками.

Назначение козырьков

Правильное название данного элемента – дефлектор, в быту его называют дымником или флюгаркой. При его устройстве преследуются такие цели:

1. Усиление тяги, которое происходит за счет отклонения воздушных потоков.
2. Предохранение дымового канала от попадания мусора, птиц, косого дождя и снега.
3. Улучшение показателя КПД существующего дымохода.
4. Укрепление кирпичной кладки.
5. Украшение кровли.

Обратите внимание! Правильно сконструированный дефлектор поглощает турбулентность и завихрения воздуха, которые создают шум и вибрацию в дымоходе

Конструктивные особенности элемента

Конструктивно козырек состоит из двух частей:

• крышки или зонта для защиты от осадков
• капельника, который отводит воду, стекающую с верха трубы. Если по трубе сочится вода, то в зимнее время на ней образуется лед. И то и другое разрушает конструкцию.

Заводские дефлекторы оснащаются защитной сеткой и теплоотражающими экранами

Данное защитное устройство было изобретено почти одновременно с печными трубами. В первое время в них постоянно попадали осадки, залетал мусор и даже птицы. С появлением защитных колпаков эта проблема была устранена.

Со временем практическая сторона устройства была дополнена эстетической красотой, и флюгарка стала элементом украшения зданий. Некоторые ее образцы считаются произведениями искусства.

Разновидности колпаков

По своему виду козырьки бывают:

• с плоским верхом
• в виде «домика» с четырехскатной крышей
• в виде «домика», имеющего четырехскатную щипцовую крышу
• с верхом в виде полусферы
• с верхом, который имеет открывающуюся крышку
• с флюгером наверху.

По форме дымники различаются на

• сводчатые (полуцилиндрические)
• двускатные
• четырехскатные
• четырехщипцовые
• шпилеобразные
• шатровые
• плоские.

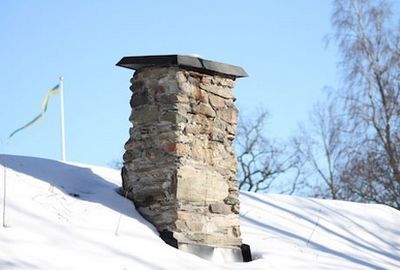

Так выглядели печные трубы в недалеком прошлом

Дефлекторы с плоским верхом, выполненные из меди, чаще используют на зданиях, выполненных в стиле модерн. Для европейских построек характерным видом козырька на вытяжную трубу является полусфера.

Щипцовая крыша дымника защищает от снега и обеспечивает хорошее проветривание дымохода.

При устройстве козырька со встроенным флюгером можно сделать специальную заслонку, которая позволит обеспечивать беспрепятственный выход продуктов сгорания во время ветреной погоды. Наличие открывающейся крышки позволяет беспрепятственно производить чистку каналов.

Их засорение происходит это по следующим причинам.

1. Во время порывистого ветра в дымоход задувается холодный ветер. Он «давит» на выходящие газы, в результате чего падает тяга, и большая часть дыма остается на стенках выводного канала.
2. Неправильно рассчитан диаметр вытяжной трубы.
3. Труба дымохода имеет слишком маленькую высоту и размещена на крыше в неподходящем месте.

Корызек простой формы можно сделать самостоятельно

Подготовка к монтажу

Подготовка к монтажу дефлектора  состоит в составлении чертежа на бумаге. Не забудьте о капельнике, который не позволит попасть воде на внешнюю поверхность дымохода (по виду он напоминает юбку). Так козырек на дымоходную трубу будет защищать ее с двух сторон – снаружи и изнутри.

Поскольку месторасположение дефлектора является труднодоступным, его сразу следует сделать надежным и устойчивым к изменениям окружающей среды. Самым стойким материалом для него считается медь, но возможны и другие варианты. Хорошей заменой меди является нержавеющая сталь, имеющая полимерное покрытие, а также оцинкованное железо и алюминий.

Если материал выбран правильно, а конструкция сделана качественно,  то она будет долговечной. Некоторые фирмы дополнительно устанавливают на элемент защитную сетку и теплоотражающие экраны. Их назначение – сохранять от перегрева полимерную поверхность колпака.

Советы по выбору колпака для дымохода

Выбор колпака, в первую очередь, будет зависеть от вида котельной установки и типа сжигаемого топлива. Колпаки на кирпичный дымоход, обслуживающие газовое отопление, можно ставить  только в виде сопла, и обязательно с открытым верхом.

В Российской Федерации согласно нормативным документам запрещено устанавливать всяческие зонты на дымоходы газоиспользующих установок.

Объяснить данный запрет достаточно просто. При минусовой температуре колпак дымохода обмерзает и покрывается слоем льда. В результате, корка льда перекрывает существенную часть рабочего проема, резко снижая тягу. За счет этого угар будет идти внутрь дома, а это серьезная опасность для жизни людей.
Лед образуется в результате конденсата, который образуется на холодном металле при контакте с выходящими газами и с пониженной температурой. Данную температуру имеет дым от газовых котельных
установок. Вот почему запрещается устанавливать колпаки на дымоходные кирпичные трубы. Если котел твердотопливный, то КПД его лежит в пределах 70—80%, а температура газов варьируется от 100 до 200 ºС. При таких условиях можно подобрать подходящий колпак, но в процессе эксплуатации он быстро покроется сажей.

Решив вопрос с котельной установкой, перейдем к трубе отвода отработанных газов. Если дымоходная труба собрана из трехслойного  сэндвича, то ей не нужна защита от дождя. Осадки, попадающие внутрь канала, промывают трубу изнутри, а вода отводится в специальный сборник конденсата. Для газовых котлов подойдет сопло, для твердотопливных котлов – любая другая насадка.

Если в доме кирпичная труба, обслуживающая твердотопливный котел, то размеры колпака на трубу дымохода можно выбрать любые и из любого материала.

В случае газового отопления, нельзя на трубу дымохода ставить зонт.

Так как влага, попадающая в трубу, со временем разрушает материал.

Колпак на трубу дымохода своими руками

При наличии определенных слесарных навыков, дымоходный колпак сделать нетрудно. В интернете можно найти разнообразные чертежи колпаков. Мы рекомендуем вам придерживаться простой версии зонта по типу четырехскатного грибка. Первое, что нужно сделать – это чертеж колпака на трубу дымохода. Второе, – снятие размеров колпака дымохода на месте. Получившиеся результаты необходимо внести на эскиз.

После всех детальных расчетов колпака  приступайте к подготовительным работам. Выкройку нужно вырезать из картона и лучше в натуральную величину. Далее приложите ее к листу металла, обведите и приступайте к обрезке.

Колпак дымохода своими руками лучше всего выполнять из оцинкованной стали либо из металла со специальной покраской.

После этого приступайте к следующим этапам:

1. металлическую заготовку согните по чертежным линиям;
2. все места, где соединяется колпак дымохода, просверлите и соедините на специальные  заклепки;
3. вырежьте основание и ножки колпака, с этой целью  возьмите тот же материал и согните из него уголки;
4. четырехскатный дымоходный козырек соедините с основанием при помощи заклепок;
5. поставьте готовый колпак на трубу.

Гораздо удобнее купить уже готовый колпак или заказать его в мастерской. На сегодняшний день строительные магазины предлагают широкий выбор зонтов и флюгеров. Но изготовление колпака на трубу дымохода из оцинкованной стали совсем не сложная работа.

Для чего необходим колпак на трубу дымохода

Прежде всего дымник устанавливается с целью увеличения тяги посредством расхождения потоков воздуха. Выделяют несколько функций приспособления:

• Оберегает устройство от проникновения воды и снега. При обильных ливнях в конструкции может скапливаться огромное количество осадков, которые при контакте с дымовыми газами образуют кислотные соединения. Колпак на дымоходную трубу в свою очередь защищает устье трубы от попадания нежелательной влаги;
• Предотвращает попадание нежелательных предметов в конструкцию;
• Улучшает тягу. С этой целью продуманы дефлекторы разнообразных вариаций.

Колпак на трубу дымохода – материалы изготовления

Для безотказной функциональности устройства необходимо ответственно подойти к подбору материала для непосредственного производства. Одним из популярнейших материалов является медь, поскольку она долговечна и имеет эстетический внешний вид. Если колпак на трубу дымохода изготовлен из какого-либо другого стройматериала, в таком случае все монтажные элементы должны быть латунными.

Эффектно смотрится флюгарка на дымоходную трубу, сделанная из нержавейки либо оцинковки. Самым популярным является устройство из нержавеющей стали с полимерной обшивкой. Длительность эксплуатации такого приспособления достигает 20 лет. Полимерное покрытие предоставляет возможность подобрать колпак в тон крыше.

Красивые кованые флюгеры станут настоящим украшением кровли

Разнообразие колпаков на дымоход

Тип флюгарки базируется на строении трубы и внешней формы.

Разновидности дымников:

• Общепринятые. Такой тип флюгарки имеет вид шалаша на вершине трубы. Такого рода конструкция может иметь разнообразную конфигурацию;
• Европейские приспособления на дымовые трубы. Ключевой особенностью строения является колпак с закругленной формой. Основной задачей изделия является препятствование формированию конденсата и вентилирование помещения;
• Устройство со многоскатным куполом. Преимущество конструкции заключается в наличии двух скатов. Такого рода изделие способствует максимальному сбережению трубы от попадания осадков;

Дымник со многоскатным колпаком

Флюгер для кирпичного дымохода

• С распахивающей крышкой. Такое строение позволяет быстро произвести все необходимые манипуляции относительно техобслуживания трубы. Ключевым предназначением является габаритное вентилирование;
• С дефлектором. Такая конструкция может дополнительно оснащаться распахивающей крышкой. Обеспечивает непосредственное воздействие на мощь тяги.

Статья по теме:

Как выбрать и купить колпак на дымоход, учитывая его строение?

Выбирая изделие необходимо учитывать непосредственное строение дымохода. Идеальным вариантом является трехслойное устройство из модульных сэндвич-панелей. При наличии такого устройства о защите дымохода от осадков можно не беспокоиться. Поскольку, вся влага, попадающая внутрь конструкции, собирается в сборнике.

Когда речь идет о газовых приспособлениях в таком случае предпочтительней всего сопло. Оптимальным вариантом для твердотопливной системы является дефлектор-флюгер.

Для кирпичных труб в совокупности с твердотопливной системой нет никаких противопоказаний и можно отдать предпочтение любому понравившемуся колпаку.

Схема установки дымоходной системы

Изготовление козырька собственноручно

Чтобы правильно изготовить колпак на дымоходную трубу своими руками, следует использовать чертежи более простых образцов.

Для работы необходимы следующие приспособления и материалы:

• Оцинкованная сталь, медь или нержавейка;
• Ножницы по металлу;
• Плоскогубцы, киянка, тиски.

Поворотные колпаки из оцинкованной стали

Алгоритм выполнения работ:

• Изготовление козырька необходимо начинать с замеров дымохода.
• Формирование схемы на бумаге. Следует учитывать, что приспособление должно одеваться на трубу свободно. Следовательно, к существующим габаритам трубы добавляют зазор около 2-3 мм.

Схема колпака на дымоход

• Готовый чертеж необходимо перенести на стройматериал и вырезать;
• Стороны заготовки по пунктирной линии «а» сгибаются до угла 90 градусов. Затем аналогичную процедуру необходимо произвести с прямыми, помеченными буквой «д». В точках присоединения необходимо сделать 3 сквозных отверстия (шаг 15-20 см) и закрепить конструкцию клепками;

Чертеж фартука-капельника с разметкой

Варианты оформления фартука

Материалы

В местах вывода дымохода на поверхность крыши может образоваться щель между трубой и кровельным материалом. Ситуацию разрешает силиконовый конус, размеры и форма которого подбираются индивидуально к трубе. Силикон выдерживает температуру до +300 градусов и при этом создает необходимую герметичность.

Затем над дымоходом устанавливают защитный колпак. Материал, из которого он изготавливается, должен выдерживать погодные условия разной интенсивности и быть устойчивым к выгоранию. Нахождение колпака на крыше усложняет его обслуживание, поэтому лучше выбирать модель дороже, но долговечнее. Защитные козырьки выполняются из следующих материалов.

• Медь. Чаще всего используют сплавы меди. Из всех материалов ее относят к самым надежным. При качественной установке козырька изделие может прослужить до 70 лет.
• Нержавеющая сталь. Она также отличается долговечностью, служит до 50 лет, стоит дешевле меди. Лояльная цена и прочность обеспечивают изделиям стабильную популярность.
• Титановые сплавы. Мягкий, но прочный и долговечный металл. Колпаки отмечаются хорошим качеством.
• Оцинкованная сталь. Козырьки из этого сплава могут служить до 20 лет. Но если для изделия используется тонкий лист металла, выгорание происходит гораздо быстрее.

Козырек для дымохода своими руками

Первый пример крепления козырька

1. Необходимо взять 4 металлических прутка, из них получатся стойки.

2. Из листа титана надо вырезать прямоугольник, но с таким запасом при сгибание листа. Он должен быть больше отверстия, чем в дымоходе.
3. Прутки надо нагреть и расплющить и сделать дырки для крепления.
4. Сделанный прямоугольник необходимо закрепить на стойках, лучше всего заклепками.
5. Лист из титана нужно согнуть в виде дуги. Можно вставлять в дымоход, но стойки должны плотно соприкасаться со стенками дымовой трубы.
6. На последнем этапе козырек необходимо закрепить на дымовой трубе саморезами.

Второй пример крепления

1. Необходимо использовать болты и гайки М5 и закрепить стойки, которые находятся в нижнем цилиндре.
2. Верхний цилиндр нужно прикрепить к нижнему цилиндру.
3. Заклепками нужно прикрепить конусный колпак. Все это можно собрать самому с помощью сварки.
4. Чтобы все получалось, необходимо учитывать диаметр трубы и какого размера будет козырек.

Зонт дымовой трубы – за и против

В пользу установки разнообразных колпаков (другие названия – грибок, зонтик, флюгарка, дымник) на оголовки дымоходов говорят следующие аргументы:

• зонтик частично прикрывает устье от задувания ветром и таким образом снижает вероятность опрокидывания тяги;
• дымник служит защитой от попадания мусора и влаги в виде осадков;
• если применить сетчатую конструкцию, то внутри дымоходного канала не смогут гнездиться птицы;
• изделие продлевает срок службы оголовка кирпичной трубы, разрушаемого ветром, дождем и снегом;
• грибок с декоративными элементами дополняет архитектурный стиль здания.

По бокам колпак оснащен сеткой, ограждающей дымоход от попадания птиц

Теперь рассмотрим контраргументы. Основной негативный момент заключается в том, что козырек на дымоход в виде грибка стоит на пути продуктов горения. То есть, препятствует свободному выходу газов, создавая ощутимое аэродинамическое сопротивление. Это значит, что зонт дымовой трубы не увеличивает тягу, а наоборот, уменьшает ее.

Второй минус от применения насадок многократно подтвержден печальной статистикой. Дело в том, что одним из продуктов сжигания углеводородов является водяной пар, уходящий в атмосферу вместе с дымом. Дизельные и газовые бытовые котлы с высоким КПД выделяют газы с невысокой температурой (до 120 °С). Поднимаясь по трубе,они охлаждаются, потом соприкасаются с металлом колпака.

Примеры обледенения дымовых труб, оснащенных насадками

Водяной пар тут же конденсируется и при минусовой температуре замерзает, отчего на зонтике образуются сосульки, перекрывающие сечение дымохода, как показано на фото. В результате угар идет в помещение и отравляет жильцов дома. Есть и другие аргументы против монтажа грибков:

1. В современных дымоотводах круглой формы птицам селиться негде, поэтому закрывать их сеткой не требуется.
2. Правильно построенный газоходный канал имеет внизу сборник для конденсата со сливом, куда благополучно стечет вода, попавшая в трубу в виде осадков.
3. Колпаки из тонкой оцинковки, установленные на дымоходах твердотопливных котлов и печей, прогорают за 3—5 лет из-за постоянного контакта с газами высокой температуры (150—200 °С). Необходимо ставить отражатель из нержавейки, увеличивающий цену изделия.

Дефлектор Григоровича

Еще одна проверенная временем конструкция — дефлектор Григоровича, который устанавливают на дымовые трубы круглого сечения для стабилизации тяги. Дефлектор Григоровича состоит из нескольких частей:

• дефлектора в форме усеченного конуса;
• колпака, предохраняющего трубу от осадков;
• обратного конуса, создающего область пониженного давления под колпаком и улучшающего тягу.

Сделать дефлектор Григоровича можно из тех же материалов, что и приведенные выше модели, технология их изготовления в целом похожа. Размеры определяют исходя из диаметра трубы. Его берут за основу и, используя коэффициенты, вычисляют остальные размеры:

• Диаметр конусообразного диффузора в нижней части принимают 2d, в верхней — 1,5d, высота усеченного конуса — 1,5d.
• Колпак-зонт в виде конуса и обратный колпак имеют диаметр 2d и высоту 0,25d.
• Расстояние от вершины обратного колпака до верхнего края диффузора — так же 0,25d.
• Расстояние от верхнего края трубы до нижнего края диффузора — 0,15-0,2d.

Два последних размера обеспечивают кронштейнами нужной высоты, которые делают из обрезков жести и крепят на заклепки, болты или с помощью сварки.

Технология изготовления и монтажа:

1. По вычисленным размерам делают эскиз, переносят его на листовой металл и выполняют раскрой элементов ножницами по металлу.
2. Конусы гнут на оправке и скрепляют края на заклепки или с помощью гибки. Аналогично соединяют зонт и обратный конус.
3. С помощью кронштейнов скрепляют детали между собой, выдерживая расчетные расстояния.
4. Крепят дефлектор к трубе. Чтобы облегчить его установку, дефлектор можно оснастить нижним цилиндром, диаметр которого позволяет внатяг надеть его на трубу.

Срок службы колпака или дефлектора из нержавеющей стали — 25 лет, из оцинковки — не менее 10 лет. Чтобы продлить его и придать оцинковке привлекательный вид, можно покрыть ее черной термостойкой краской из баллона. В этом случае на колпаке будет не видно копоть и сажу.

Установить колпак на дымовую трубу достаточно просто, а польза от него очевидна — вам больше не придется в начале отопительного сезона тратить время на прочистку трубы от листвы, пуха, пыли. В трубу не будут попадать осадки, что позволит ее эксплуатировать без коррозии и разрушения кирпича. Монтаж дефлектора, кроме того, сделает тягу стабильной даже при небольшой высоте трубы, независимо от погодных условий.

Какой колпак выбрать?

Выбор конструкции колпака напрямую зависит от типа отопительного прибора — котел или печь, а также от материала, из которого изготовлен дымоход. Подходящий дымник для кирпичной печи и колпак для дымохода газового котла отличаются, это обусловлено различным КПД этих устройств и температурой дымовых газов.

Дефлектор для кирпичной печи

Конструкция дымохода в кирпичной печи может быть различной, но традиционно используется дымоход и труба из кирпича квадратного или прямоугольного сечения. С точки зрения аэродинамики такая конструкция трубы не очень хороша — в ней образуются завихрения, из-за которых ухудшается тяга. В ветреную погоду при низком атмосферном давлении тягу может вообще перевернуть, и весь дым пойдет в комнату.

Шероховатая поверхность кирпича создает прекрасные условия для осаждения копоти, сажи и пыли, кроме того, в летнее время в трубе могут скапливаться листья, мусор, птицы могут облюбовать их для устройства гнезда. Все это способствует быстрому зарастанию просвета трубы, ухудшению тяги вплоть до полного ее прекращения, при этом попытка растопить печь может привести к пожару.

Учитывая все названные причины, кирпичные трубы рекомендуется оборудовать колпаком, защищающим ее от попадания посторонних предметов и воды. Кроме того, особая конструкция колпака позволяет улучшить тягу и обеспечить ее устойчивость. Такие колпаки называют дефлекторами. Благодаря конструкции они создают разряжение в верхней части трубы и подсос воздуха из топочной камеры.

Видео: назначение дефлектора

Существует несколько проверенных временем и эксплуатацией модификаций дефлекторов, например, дефлектор ЦАГИ или Григоровича. Подробнее об их изготовлении своими руками сказано ниже.

Для твердотопливных котлов

Котлы на твердом топливе — угольные, дровяные и пеллетные, довольно часто используются для отопления домов. Дымоход твердотопливного котла обычно выполняют из нержавеющей двойной трубы типа «сэндвич» или из керамики. Их поверхность по сравнению с кирпичом более гладкая, тяга — устойчивая. Конденсат и осадки в правильно смонтированной в трубе стекают в конденсатосборник, не мешая дымовым газам проходить по дымоходу.

Наибольшее влияние на устойчивость и силу тяги в этом случае оказывает правильно выбранная высота трубы. Для угольных моделей котлов без принудительной тяги требуемая высота дымохода может достигать 8 метров, и монтаж такой трубы часто вызывает сложности.

Установка дефлектора позволяет снизить требуемую высоту на 15-25%, поэтому котлы, использующие антрацит или бурый уголь в качестве основного топлива, требуют установки на трубу колпака-дефлетора. Котлы на дровах и пеллетах работают аналогично угольным, на них также можно ставить колпак или дефлектор, закрытый сверху крышкой.

Исключение составляют пиролизные котлы с высоким КПД — до 92%. Благодаря почти полному сжиганию топлива и дожиганию горючих элементов дымовых газов температура дыма на выходе у них составляет 120-180 градусов, что может стать причиной появления большого количества конденсата. На нем быстро оседает сажа, а в морозы может появиться наледь. Из-за сужения просвета, часть дыма может попасть внутрь помещения, что вызовет отравление угарным газом.

По этой причине для твердотопливных котлов, использующих принцип пиролиза, рекомендуется ставить колпак с открытым соплом промышленного изготовления. Его конструкция защищает от попадания пыли и осадков, но не мешает выходу низкотемпературного дыма.

Колпаки для газовых и дизельных котлов

Аналогично пиролизным, газовые и дизельные котлы сжигают топливо почти полностью, в результате на выходе дым состоит из углекислого и угарного газа, соединений серы и паров воды. Температура дыма также невелика — 120-150 градусов. Конденсат, образующийся при эксплуатации газовых котлов, имеет кислую реакцию и весьма агрессивен. При длительной эксплуатации такой конденсат может вызвать быструю коррозию элементов котла и дымохода.

Учитывая эту особенность, для газовых и дизельных котлов также используют колпаки с открытым соплом. Использование дымников-дефлекторов в этом случае нецелесообразно, так как все газовое оборудование оснащено принудительной тягой, и искусственно созданное разрежение в трубе не нужно.

Зачем нужен

Возможно, у вас возник вопрос, почему раньше (лет так 50 и более назад) на печные трубы колпаки не одевали? Все дело в доступности материала. В то время в нашей стране достать хороший листовой металл было иногда весьма затруднительно. Конечно, это немного снижало срок службы трубы печи и ее приходилось перекладывать (нередко вместе с самой печью) гораздо раньше, чем если бы дымоход был защищен сверху колпаком.

Другой вопрос – насколько эффективна такая защита? Если мы заглянем в справочники, то обнаружим следующую информацию: для кладки трубы печи рекомендуется применять огнеупорный полнотелый кирпич с показателем морозостойкости не менее 40. То есть тот кирпич, который выдержит без разрушения более 40 вот таких циклов: кирпич помещают на 8 часов (!) в воду, затем – на 8 часов в морозильную камеру; затем дают ему оттаять и повторяют весь процесс.

Чем выше марка по морозостойкости (она прописана в документах, прилагающихся к той партии кирпича с завода-изготовителя, из которой вы покупали себе кирпич для кладки печи и ее трубы), тем дольше прослужит вам вся конструкция.

Понятно, что даже при наших российских суровых зимах и дождливых осени и весне полного намокания кирпича дымохода не происходит. Однако это не означает, что не намокает (а потом не замерзает) какая-либо его часть (в основном верхняя и боковая). Постепенно, год за годом, разрушению подвергаются все более глубокие слои кирпича, что, в конечном итоге, приводит трубу в негодность.

Нужен ли колпак на трубу дымохода

Многим кажется очевидным, что колпак на трубе необходим.

Основная задача приспособления не ограничивается только защитой дымохода от осадков, пыли и мусора. Функции зонта для трубы включают в себя:

• защита от т.н. опрокидывания тяги – задувания дыма обратно в трубу при сильном ветре;
• защита от проникновения птиц и мелких животных в дымоход;
• продление срока службы кирпичной или стальной трубы;
• украшение дымохода.

Главная роль колпака очевидна – он защищает дымоход от проникновения атмосферной влаги внутрь системы отопления, что крайне нежелательно и негативно сказывается на работе котельного оборудования.

Но есть и контраргументы против установки колпака:

• конструкция может мешать отведению дыма и продуктов горения из дымохода, будучи препятствием на пути воздушного потока;
• колпак может уменьшать тягу в трубе;
• из-за наличия водяного пара в отработанных газах в зимнее время на козырьке образуется наледь, и продукты горения не выходят наружу, а возвращаются обратно по трубе в концентрированном состоянии, отравляя воздух в помещении.

Колпак на трубе дымохода не помешает, при условии, что он будет правильно подобран и установлен с учетом требований СНиП и техники безопасности.

Хотя некоторые современные виды дымоходов предусматривают специальные устройства для отвода влаги и конденсата, установка флюгарки на трубу позволит защитить дымоход от засорения и попадания птиц в отверстие трубы.
