Ворота своими руками: чертежи, фото и видео

Выбор и расчёт двигателей

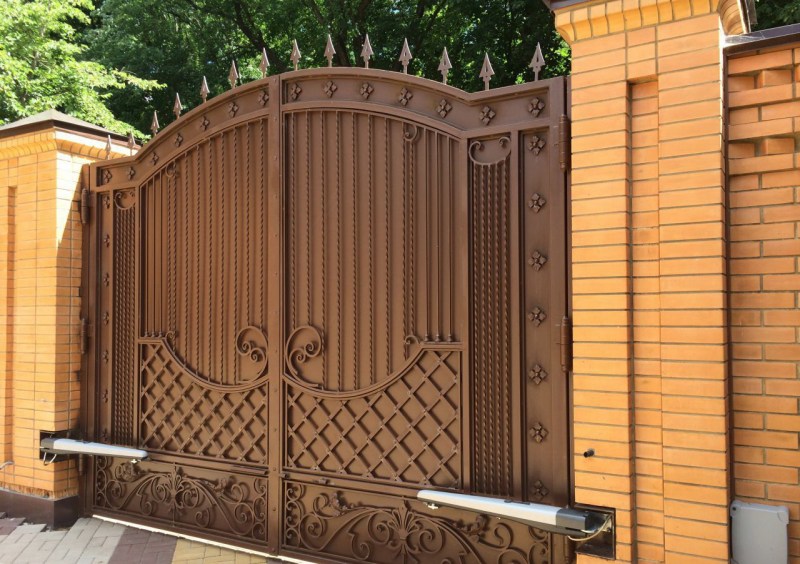

Чтобы двери распахивались, рационально использовать моторы-редукторы разнообразных видов. Если дело касается ворот небольшого размера, то неплохим вариантом будут движки шуруповертов, которые работают на аккумуляторе, а также подойдут двигатели омывателей или стеклоподъемников. Вопрос в другом – как сделать тогда муфту сцепления для вала подобного двигателя.

Проще всего обратиться в специализированный магазин, который занимается реализацией мотор-редукторов. Консультанты помогут подобрать аппарат из богатого ассортимента. Таким образом, можно отыскать механизм с подходящим крутящим моментом.

Представим следующее: мы измерили силу закрытия дверей и оно равно 13,5 кг по уровню ручного кантера. 1 кг = 9,8 Н. Получается, что тяговая сила равна 132,3 Н.

Если мы имеем дело с реечной или зубчатой передачей, то эту цифру следует разделить на диаметр колеса – так можно узнать крутящий момент мотора.

Перед нами сооружение «гайка-винт». Внутри нее происходит редукция. Здесь понадобится дополнительный перерасчет. Предположим, что имеется шпилька М18 с резьбой 2,5 мм. За однократный оборот гайка проделывает поступательные движения 2,5 мм.

Передаточное соотношение тогда будет равняться 7,2:1. При таких характеристиках крутящий момент мотора будет равен 1,69 кг/см.

Эта расчетная схема не учитывает силу трения, но она помогает определить разрешенную мощность двигателя. Чтобы компенсировать в будущем энергетические потери лучше обеспечить мощностный запас примерно на 100-250%.

Еще рекомендуется высчитать скорость вращающегося вала. Это делают так: разделяют параметр рабочего хода на величину резьбы и получают число оборотов. То, количество оборотов, которые понадобятся для полнейшего открывания воротной конструкции.

Необходимые материалы и инструменты

Для изготовления распашных ворот (с калиткой) размерами 2200х3000 мм потребуются не только материалы и инструменты. Понадобятся и приспособления, так как гаражные распашные ворота изготавливают/сваривают только в горизонтальном положении.

Материалы

Профильная труба готова к использованию

1. Металлический уголок 50х50х2 мм длиной 2,2 м – 2 шт (в общей сложности потребуется 4,4 м уголка).
2. Профильная труба 50х25х2 мм длиной 3 м – 2 шт.
3. Листы холоднокатанного металла (можно заменить горячекатанным) 1250х2500 мм, толщиной 2 или 3 мм – 3 шт.
4. Профильная труба 40х25 мм (или 40х20 мм) длиной 2,2 м – 9 шт (необходима для изготовления горизонтальных планок створок и калитки).
5. Профильная труба 40х20 мм длиной 3 м – 3 шт (для изготовления вертикальных планок каркаса створок).
6. Профильная труба 40х40 мм длиной 3 м – 1 шт (для монтажа вертикальной планки в месте соединения рабочих створок, в ней же формируют отверстия для замка и засовов)
7. Дополнительные элементы: стальные пластины под петли и для усиления мест соединений каркаса, стальные прутки.
8. Замок сувальдный.
9. Засовы гаражные: вертикальный и горизонтальный.
10.  Грунт по металлу.
11. Растворитель №646.
12. Краска.
13. Мел.
14. Изолента.
15. Наждачная бумага крупной и средней зернистости.

Инструменты

1. Сварочный аппарат.
2. Электроды.
3. Кувалда, молотки.
4. Болгарка, диски по металлу.
5. Дрель, свёрла.
6. Перфоратор.
7. Набор отвёрток.
8. Болты с гайками, саморезы.
9. Струбцины.
10. Уровень (желательно лазерный).
11. Рулетка или дальномер.

При расчёте и закупке материалов учитывают необходимость обвязки (двойной рамы с горизонтальными перемычками) проёма гаража. Для её изготовления и монтажа потребуются те же материалы и инструменты. Можно использовать металлический уголок, швеллер, профильные трубы. Обвязка – необязательный элемент устройства ворот, она необходима в целях усиления проёма и конструкции в целом.

Приспособления

Для выполнения раскроечных и сборочных работ потребуются два стола: основной и вспомогательный. Размеры основного должны быть такими, чтобы на нём поместились обе створки с рамами. Поверхность стола необходимо выставить по уровню. В противном случае высок риск получения перекосов. Стол должен быть прочным, способным выдержать вес металла, инструментов и удары кувалдой.

Технология создания распашных ворот

Изготовление распашных ворот своими руками предполагает наличие двух симметричных створок, которые впоследствии фиксируются на опорах с помощью петель. Рамки ворот и сами опоры могут быть выполнены из металлической или деревянной основы. Такие ворота распахиваются в противоположные стороны. Вот один из примеров изготовления распашных въездных ворот своими руками.

Вначале выбираются опоры. Это могут быть и стальные металлические трубы диаметром от 100 мм, а можно использовать и стальной профиль, ширина полки h которого составляет не менее 100 мм. Выбирая опоры, следует помнить, что чем крепче и жестче они будут, тем дольше будут эксплуатироваться ворота. Рамки створок можно изготовить из профиля квадратного или прямоугольного сечения с шириной полки профиля около 40 мм и выше.

Опорные столбы бетонируются в грунте на глубине не менее 1 м.

При установке опор нужно учитывать возможные изменения пучинистых грунтов зимой, под воздействием которых столб просто может быть “выдавлен” из земли при слабом креплении. Поэтому опоры для ворот нужно устанавливать более основательно, чем столбы забора, да и к тому же динамически переменное давление, действующее при закрытии и открытии створок, будет подвергать оси ворот периодическим нагрузкам. Учитывая все вышеизложенные факты, при возведении ворот своими руками необходимо руководствоваться правилом “надежность опор прежде всего”.

Перед созданием створок нужно тщательно просчитать ширину ворот, поскольку неоправданно большие створки будут подвергаться большим нагрузкам, особенно в ветреную погоду, когда силы природы будут “трепать” их в разные стороны. Если разрабатывается конструкция больших и мощных ворот, то нужно предусмотреть 6 петель; для обычных подойдут и 4. Ко всем петлям впоследствии привариваются уже металлические пластины толщиной до 5-6 мм

Важно, чтобы пластины были приварены тщательно по всей поверхности их соприкосновения с телом петли

На следующем этапе можно заняться заготовкой приопорных стоек для створок въездных ворот. Для этого нужно отрезать болгаркой или ножовкой от квадратного профиля два куска одинаковой длины, высотой на 15-30 см меньшей ворот. К примеру, если высота ворот 1,75 м, то оптимальным размером для стойки станет высота 1,6 м. Затем к стойкам створок нужно приварить пластины петель так, чтобы получилось два симметричных изделия.

Дальше, посредством струбцин или других имеющихся в наличии фиксирующих приспособлений, приопорные стойки крепятся на опорах ворот. Крепления стоек по горизонтали и вертикали необходимо точно выверить. Для соблюдения промежутка между приопорной стойкой и опорным столбом можно применить деревянные прокладки. Минимальная величина зазора обычно варьирует в пределах от 3 до 5 мм, а стандартная величина составляет 8-15 мм.

На следующем этапе, зафиксировав приопорные стойки, необходимо отрезать верхний кусок профиля по соответствующему размеру и установить на верхние торцы стоек. Тщательно проверив вертикальное и горизонтальное положение всех элементов, в том числе и петель с пластинами, производят временную сварку (“точкуют”). Сварив некое подобие рамы, начинается заготовка двух центральных стоек и установка их по центру ворот с зазором в 8-12 мм между ними. Все соединения снова проверяют и “точкуют” уже центральные стойки. Затем к опорным столбам окончательно привариваются все пластины петель.

С целью усиления жесткости конструкции створок во всех углах необходимо сделать 8 заготовок из стальной пластины толщиной до 3-4 мм. Все дополнительные поддерживающие элементы и приготовленные пластинки приварить с внутренней стороны ворот, а внешнюю оставить под отделку.

Створки распашных ворот могут быть выполнены из разного материала: сталь, художественная ковка, профнастил, поликарбонат и др.

На завершающем этапе изготовления въездных ворот своими руками необходимо разделить на две половины рамочную конструкцию. Это можно сделать с помощью болгарки или ножовки. При условии минимальных размеров зазоров смещения практически исключаются. И окончательным, пожалуй, самым ярким штрихом, является отделка внешней стороны ворот. Здесь выбор абсолютно индивидуальный, но, однозначно, материал отделки должен органично сочетаться с характером всей ограды и дизайном дома.

Выбор и расчёт материалов

Для изготовления ворот в первую очередь нужно определиться с материалом для полотен. В большинстве случаев используют листовой металл. Металлические ворота отличаются повышенной взломостойкостью, надёжностью и долговечностью. Если ворота должны ещё защищать помещение и от потерь тепла, то их утепляют теплоизоляционным материалом и при необходимости обшивают изнутри. Чем большую толщину имеет лист металла, тем он дороже и обладает лучшими характеристики. Предпочтительнее использовать листовой металл толщиной от 2 мм.

Расчёт материалов:

• Для ворот заданных размеров (2868*2918 мм) понадобится два стальных листа шириной 1,5 м и высотой 3 м.
• Обрамление проёма с обоих сторон изготавливают из металлических уголков размером от 50*50*3 мм и полосок металла шириной от 40 мм. Для П-образной рамы понадобится 18 пог. м. уголка, для замкнутой рамы — 24 пог. м.
• Для каркаса рамы используют металлический профиль (уголок или швеллер).
• Механизм открывания состоит из четырёх гаражных петель диаметром от 36 мм.
• К запирающим устройствам относят навесные замки, врезные замки, засовы, задвижки, защёлки и т. п.
• В качестве противосъёмных блокираторов (фиксаторов) используют уголки размером 40*40*4 мм.
• Грунтовка для металла под покраску.
• Краска по металлу для защиты поверхностей от коррозии и придания им декоративного вида.
• Анкерные крепления.
• Теплоизоляционный материал и обшивка из дерева или пластика, если предполагается утепление.
• Автоматика, если принято решение изготавливать ворота с автоматическим приводом.

Изготовление ворот из пиломатериала

Для формирования каркаса потребуются доски толщиною 40 или 50 мм и шириною 150 мм. Лучше, если они будут сосновые. Их так же, как и в случае с профильной трубой, подрезают под ширину и высоту воротного проема.

Также на ровной плоскости, или на выставленных в одной горизонтальной плоскости кирпичах или блоках их собирают в каркас. Единственное отличие – соединение и крепление. Для этого концы стыкуемых элементов придется подготовить. То есть создать соединение – в пол доски. На фото ниже этот способ показан

Здесь очень важно точно выдержать размеры запилов. Для увеличения прочности крепления можно использовать металлические уголки, которые устанавливаются по углам каркасной конструкции

Соединение в пол доски

После чего все элементы собираются в прямоугольную конструкцию и соединяются между собой саморезами. Вместо последних можно использовать болты, под которые придется высверлить отверстия.

Далее для придания жесткости собранных створок устанавливаются промежуточные элементы. Вариантов в плане конфигурации расположения этих элементов здесь также немало. Добавим, что в их качестве можно использовать доски толщиною 25-30 мм. Если обшивка деревянных ворот – доски, то промежуточный элемент может быть один, установленный по диагонали полотна. Жесткость создастся за счет самой обшивки.

Что касается последней, то чаще всего доски устанавливаются по вертикали. Их верхние торцы можно сделать прямыми, скругленными или придать любую другую формы для повышения декоративности деревянных ворот. Крепление – саморезы или болты.

Видео описание

В видео показано, как сделать ворота из дерева своими руками:

Монтаж деревянных ворот

Здесь та же технология, что и с воротами из профилированной трубы. Только вместо труб для опор используются брусы или бревна, подземная часть которых хорошо гидроизолируется. Для этого можно использовать битумную мастику, нанесенную в несколько слоев, рубероид, сложенный в два или три слоя, или использовать комбинированный вариант из этих двух материалов.

О том, как правильно установить столбы для ворот своими руками, уже было рассказано выше. Напомним: столбы выставляются по вертикали и бетонируются в подготовленных углублениях. То есть, все то же самое.

А вот что касается крепления створок к стойкам, то здесь применяются специальные петли для деревянных ворот. Они представлены в большом ассортименте в строительных магазинах, многие умельцы изготавливают их своими руками. Так что последние можно приобрести на строительном рынке, они дешевле, а по прочности не уступят заводским.

Петли для деревянных ворот

Петли крепятся сначала к воротным полотнам, затем последние устанавливают к опорам, выравнивают и через петли крепят к ним саморезами. После чего деревянное изделие полностью покрывается антисептическим составом, которое предотвратит быстрое гниение древесины, увеличив срок эксплуатации воротных конструкций. Как только нанесенный материал просохнет, ворота можно красить или лакировать.

На этом можно считать, что тема – как сделать ворота на даче своими руками – закрыта.

Видео описание

В видео показано несколько вариантов красивых деревянных домов:

Дополнительные операции

На этом сам процесс изготовления ворот не заканчивается. Есть еще несколько элементов, которые необходимо установить. Это замок, щеколда и ручка для открывания. С металлическими воротами придется опять использовать электросварку. А вот на деревянные эти элементы можно «посадить» на саморезы или болты.

Видео описание

В видео показаны задвижки, замки и стопоры, установленные на распашных воротах:

Итак, мы с вами разобрались в теме – как сделать ворота самостоятельно. Нельзя сказать, что этот процесс прост. В нем очень много нюансов, от которых зависит качество конечного результата. Поэтому стоит задуматься над тем, а смогу ли я сделать дачные ворота такими, о которых мечтаю. Может быть, перевалить груз ответственности на плечи мастеров.

Самодельный привод

Пока лето и не идут дожди, выйти из машины для того, чтобы открыть ворота, не составляет особого труда. Однако стоит набежать первым тучкам или ударить первым морозам, всё чаще начинает приходить мысль соорудить самодельный привод для распашных ворот. Чертежи таких устройств найти не составит большого труда в век компьютерных технологий. Определившись с конструкцией, готовят основные компоненты будущего устройства:

1. Электропривод. Это могут быть приводы линейного или рычажного типа. Для таких целей обычно используют автомобильные электростеклоподъёмники, электродвигатели редукторные с усилием не менее 120Н, актуаторы спутниковых антенн.
2. Электропроводка. Используют электропровода для автомобилей и изоляционные кабели для предохранения от непогоды и механического воздействия.
3. Электрошкаф. Место размещения электроприборов, укрывающее их от неблагоприятного воздействия.
4. Доводчики. Приспособления для соединения электромотора с воротами, выполняющие роль рычага.
5. Автоматика. Приспособление для автоматического запуска устройства.

Это интересно: электрические ворота своими руками.

Когда все основные узлы устройства собраны, начинают монтировать электропривод. Для этого следуют пошаговой инструкции:

1. Собирают привод и устанавливают его на месте использования.
2. Приступают к сборке электросхем. Для этого определяются с вариантом электрообеспечения и выбирают подходящую схему. Собирают её воедино и проверяют в действии.
3. Устанавливают монтажный электрошкаф и монтируют внутри электрооборудование.
4. Прячут все провода в изоляционные кабели или шланги.
5. Проводят окончательную проверку работы всей системы.

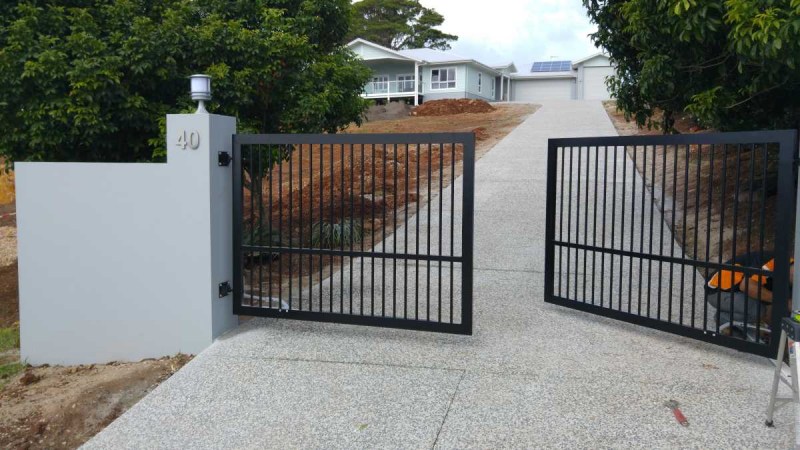

Как сделать распашные ворота своими руками?

Первым делом необходимо определиться с размерами будущих ворот, а также с материалами, из которых они будут изготовлены. Хотя сам процесс создания ворот от того, какой выбран материал, никоим образом не зависит.

Основная конструкция ворот с распашными створками предполагает наличие таких элементов, как:

• рама, которая является основой будущих ворот, поэтому для ее изготовления чаще всего выбирают металл, реже – дерево;
  материал для обшивки рамы – от него напрямую зависит, какая толщина металла понадобится для рамы (в зависимости от веса обшивки);
• петли нужно выбирать особо тщательно, так как они должны не только выдерживать вес всей конструкции, а и ежедневную нагрузку при открытии-закрытии ворот;
• замки, задвижки (в зависимости от индивидуальных требований).

Условно работы по созданию распашных ворот можно разделить на 3 этапа

• установка столбов, на которых в будущем будут крепиться створки ворот;
• изготовление самих ворот;
• навешивание ворот на петли, расположенные на столбах.

На первый взгляд, ничего сложного и непонятного в процессе создания ворот нет. Главное правильно произвести расчеты и подобрать материалы. В этом деле поможет составление чертежа, на котором нужно указать размеры и то, как будут располагаться основные детали будущей конструкции.

Створки ворот обычно имеют одну поперечную перекладину, но при необходимости можно дополнительно использовать диагональные (для усиления).

При изготовлении рамы для распашных ворот важным моментом является соблюдение углов, от этого зависит правильность всей конструкции в целом. Если нет достаточного опыта сварочных работ, лучше этот этап доверить специалисту.

Наиболее длительным процессом является установка столбов. Причем много времени занимает не сама установка, а то, что им нужно выстояться. Это необходимо для того, чтобы раствор застыл, и столбы не ушли в сторону после навешивания на них створок. Иногда для этого может потребоваться около недели времени. Но в данном деле спешка не нужна, иначе вся работа может быть напрасной.

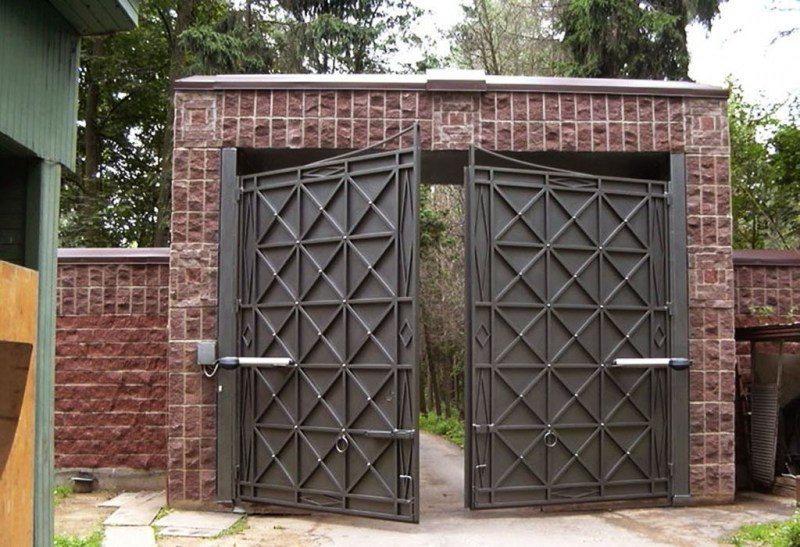

В последнее время часто устанавливают распашные ворота с электроприводом. Данный вариант более сложный и для обеспечения правильной работы потребует некоторых специальных знаний.

Процесс работы

Чтобы сделать ворота распашные своими руками, требуется соблюсти определенные этапы проведения работ. Каждая створка будет прикручиваться при помощи саморезов либо привариваться на петли к столбам. Для одной половинки вполне хватит пары. Петли для ворот распашных должны быть диаметром 20-30 мм. Для столбов уместно использовать металлические трубы, диаметр которых составляет 70-76 мм, либо профилированную трубу сечением 20 х 40 мм. Опорами для ворот могут служить железные трубы, однако конструкция забора будет диктовать их способ монтажа. Для этого требуется предусмотреть пару закладных деталей в кирпичной кладке, и к ним потом будут привариваться навесные стойки для ворот. Для поперечин и диагоналей рекомендовано использовать профиль 20 х 40 или 20 х 20 мм.

Сварка воротных петель

Простейшим устройством является штырь, на который надевается колпак. Для приваривания петель следует выставить воротину в одной плоскости со столбом с зазором не менее 5 мм. От верха и низа воротины отступается по 20 или 25 см и проводится отметина карандашом или мелом. Затем нижняя часть петли приваривается к раме (полотну ворот), а нижняя – к основанию.

Обычно петли привариваются через пластины (ушки). к обеим частям петли прикрепляется небольшие полосы из металла, а затем уже эти пластины привариваются к воротам и раме. Такой способ позволяет обваривать и петлю, и пластину с обеих сторон, а затем прикреплять ее сверху, сбоку и снизу с помощью трех швов.

Для того, чтобы при сварке петли не спекались между собой, перед началом работ все движущиеся части следует тщательно промазать солидолом. Сварочный шов прокладывается снизу вверх.

Так как опоры при малейшем движении грунта будут всегда смещаться, между створками также необходимо оставить небольшой зазор размером в несколько миллиметров.

Чертеж откатных ворот из профнастила

Стандартные консольные откатные ворота из металлопрофиля состоят из створки, которая закрывает проезд, и противовеса. Ширина створки равна ширине проезда, измеренной по внутренней части и увеличенной на 200 мм — по 100 мм с обеих сторон отводится на перекрытие опоры. Ширина противовеса должна быть не меньше половины проезда

Это очень важно, поскольку на противовес приходится вся нагрузка во время открытия и закрытия ворот. Если его сделать короче, то ворота будут клинить, направляющая подвергнется деформации, а роликовые каретки быстро износятся

Поэтому если вы не можете отвести сбоку от ворот половину их ширины для размещения противовеса, консольные раздвижные ворота из профлиста — не ваш вариант.

Пример

Если ширина проема равна 3 метра, то прямоугольная часть ворот должна быть 3,2 метра, противовес — 1,5 метра, а общая ширина рамы — 4,7 метра.

У откатных ворот есть два каркаса: несущий и вспомогательный.

На несущий каркас, как видно из названия, приходится основная нагрузка. Это все стороны противовеса, а также внешние стороны створки. Несущую раму делают из трубы 60×30 мм.

Вспомогательный каркас — это ребра жесткости для конструкции, а также трубы для крепления профнастила. Этот каркас состоит из внутреннего прямоугольника в створке, горизонтальных и вертикальных ребер жесткости, расположенных примерно через каждый метр. Его делают из профиля 40×20 мм.

Последнее, что нужно знать для создания чертежа откатных ворот из профлиста — форму противовеса. Она может быть треугольной и прямоугольной и зависит это от ширины проема и общего веса ворот.

Треугольный противовес делают при проеме шириной до 6 метров и при весе до 400 кг. Профлист — очень легкий материал, поэтому обычно требование по весу опускают, ориентируясь только на ширину проезда. Даже если речь идет о высоких воротах, например, закрывающих въезд на склад или в цех. Хотя для уверенности вы можете посчитать вес.

Для этого нужно сначала рассчитать вес рамы при учете, что стальная профильная труба 60×30 мм со стенкой 2 мм весит 2,7 кг на погонный метр, а профиль 40×20 со стенкой 2 мм — 1,81 кг на погонный метр. Затем к нему нужно прибавить вес профнастила — 4,5 кг на 1 м² при толщине 0,45 мм.

Пример

Посчитаем, сколько весят откатные ворота 4 метра из профнастила стандартной высоты в 2 метра. Для них нужны:

• 17,22 м труб 60×30 мм (длина нижнего профиля — 6,2 м, верхнего — 4,2 м, боковых — 2 м, гипотенузы в противовесе — 2,82 м);
• 22 м труб 40×20 мм (длина нижнего, верхнего и центрального профиля — 4 м, двух боковых и трех ребер жесткости — 2 м);
• 16 м² профлиста для зашивки створки с обеих сторон.

Следовательно, вес откатных ворот 4 метра из профнастила будет равен:

где х — нужный промежуток между планками. Получим, что шаг должен быть равен примерно 67,3 мм.

Обратите внимание: в расчетах не учитывается масса направляющей, поскольку она, как и ролики, подбирается исходя из веса каркаса. По этой методике вы легко можете примерно посчитать вес ворот по вашим размерам

Но поскольку на это далеко не всегда есть время, для вас мы уже рассчитали массу откатных ворот распространенных размеров и свели ее в таблицу

По этой методике вы легко можете примерно посчитать вес ворот по вашим размерам. Но поскольку на это далеко не всегда есть время, для вас мы уже рассчитали массу откатных ворот распространенных размеров и свели ее в таблицу.

Как видно из таблицы, вес откатных ворот 5 метров из профнастила, как и створки, шириной 6 метров, далек от 400 кг даже при высоте 3 метра. Поэтому смело делайте треугольный противовес для любых ворот, в том числе и высоких.

Теперь, когда все детали будущего чертежа известны, начертите его или нанесите свои размеры на образец ниже. Размеры наносите с учетом сечения профильных труб.

На нашем примере чертежа раздвижных ворот из профлиста нет столбов — это исключительно схема самих ворот. Если хотите получить чертеж всей входной группы, учитывайте, что фундамент под противовесом всегда выводится в ноль. Поэтому вы должны знать уровень чистового покрытия перед тем, как делать такой чертеж. А если нужны откатные ворота из профнастила с калиткой, то ее лучше расположить сбоку со стороны противовеса, чтобы не слишком нагружать роликовые каретки.
