Технология прокладки кабеля в траншее

Монтаж электрической фурнитуры

Разобравшись с вопросами, как проложить электропроводку, выполнить прокладку кабеля, установить щиток и сделать отделку, можно переходить к монтажу «подрозетников».

Еще на этапе проектирования важно правильно учесть расположение дверей, мебели и электрических приборов. Начинать работу необходимо с установки специальных пластиковых монтажных коробочек, имеющие технологические отверстия, посредством которых ведется ввод провода

Возможны варианты глубиной в 40 и 60 мм.

Чашка монтажной коробки должна быть помещена в предварительно выполненное отверстие под нее и быть заподлицо со стеной. Фиксацию «подрозетника» в заданном положении рекомендуется делать на строительный гипс или специальные быстроотвердевающие смеси.

Приобретая и устанавливая электрофурнитуру, необходимо придерживаться следующих правил:

• подключаемые розетки должны быть рассчитаны на номинал 16А и иметь керамические вставки;
• размещение монтажных коробочек необходимо делать на высоте 30–40 сантиметров над уровнем пола;
• розетки кухонного фартука должны размещаться на 10–15 см выше столешницы;
• высота расположения включателей от пола должна быть в пределах 100–110 см в доступном месте, чаще в 10–15 см от края входной двери;
• в одном помещении редко используют электрическую фурнитуру разного дизайна;
• блоки розеток или выключателей дополнительно приобретаются с соответствующей монтажной рамкой;
• в идеале выбирать изделия с заземлением (при условии наличия заземляющего провода в разводке).

Необходимо отметить, что в скрытых местах — например, там, где будет подключаться вытяжка или подсветка фартука, допускается не устанавливать розетки, а монтаж производить посредством клеммы. Установка фурнитуры производится обычно после окончания отделочных работ в помещении. Необходимо оставлять припуск провода в 10 см для того, чтобы можно было при необходимости заменить и повторно подключить механизмы.

Что делать, когда гипсокартон уже установлен

Выше были рассмотрены варианты монтажа электрической проводки параллельно выполнению отделки стен. Теперь давайте разберемся, что делать в том случае, если отделочные материалы уже установлены на стенах. Для начала определитесь, что находится между гипсокартоном и базовой стеной.

Первый вариант — гипсокартон посажен на стену при помощи адгезивного состава. Вам нужно будет прорезать чистовую поверхность, а затем проштробить материал под укладку кабеля. После такого монтажа вы будете вынуждены восстанавливать стену, покрасив ее или наклеив обои.

Второй вариант проще. Он подразумевает, что листы гипсокартона были закреплены на металлическом профиле

Однако важно знать схему электрической проводки и где именно находится металлический каркас. Если не хотите портить лицевую часть, попытайтесь завести провод через плинтус

Просверлите отверстие для розетки или выключателя, затем воспользуйтесь обычным отвесом, чтобы определить, в каком месте следует вводить кабель. Демонтируйте часть плинтуса, опустите по отвесу веревку, продев ее через отверстие. Привяжите к веревке кабель и потяните вверх. После этого коробка размещается любым удобным методом, а кабель тянется к щитку.

Протяжка кабеля под установленным ГКЛ

Третий вариант — когда между стеной и ГКЛ были установлены утеплительные материалы. Для ввода кабеля используйте стальную проволоку, оставшуюся после установки гофры. Если применяются жесткие изоляционные плиты, то выкрутиться данным способом не выйдет.

Поскольку в любом из перечисленных вариантов кабель под гипсокартоном будет расположен хаотично, желательно устанавливать его вместе с защитной гофрой. В качестве альтернативы подойдет провод с трехслойной изоляцией. Наконец, не забудьте внести соответствующие изменения в схему электрического снабжения помещения.

Основные действия по прокладке электропроводки

Первой операцией по монтажу обычно становится установка щита освещения. Он монтируется при входе в квартиру или дом (на стене или в специальной нише). Более эстетичной по праву считается установка щита в нише. От того, сколько защитной аппаратуры будет в нём находиться, зависит и его размер. В щит устанавливаются и закрепляются автоматические выключатели. Обычно автоматы устанавливаются посередине щита, над ними — нулевые клеммы, снизу — заземляющие.

Для того чтобы подстраховаться от пересечения проводов, следует приступить к монтажу ближайшей точки от щита, а затем уже продвигаться далее.

При укладывании проводки в штробу необходимо следить, чтобы она не выпячивалась из неё. Если провод одножильный, крепление его необходимо через каждые 0,9 м, у многожильного — через 0,5 м.

Для надёжной укладки коробок и подрозетников в круглые штробы следует использовать либо асбест, либо крепёжные материалы.

После укладывания провода, коробок и подрозетников штробы необходимо заштукатурить. Затем подождать некоторое время, чтобы штукатурка высохла и протереть строительной тёркой для выравнивания поверхности.

Следующей операцией является подключение розеток, светильников и выключателей.

При подключении схемы освещения необходимо помнить, что к выключателю подсоединяют именно фазный, и ни в коем случае, не нулевой провод.

После всех выполненных работ необходимо обратиться к представителям местной электросети для того, чтобы они помогли вам к ней подключиться.

Полипропиленовые стяжки

Полипропиленовые стяжки — самый распространенный и популярный вид стяжек, широко применяемый в быту и профессионалами, в том числе и для крепления электропроводки.

Хомутом-стяжкой можно крепить внешнюю электропроводку к тросу, фиксировать кабель в штробе. При помощи такой стяжки можно зафиксировать кабель к уже проложенной проводке или закрепить проводку к каркасу подвесных конструкций. При использовании дополнительных креплений можно прокладывать электропроводку по любым поверхностям.

Полипропиленовые стяжки с кольцом

Так же моно встретить полипропиленовые стяжки с кольцом. Это упрощает крепление электропроводки к любой поверхности, достаточно выбрать подходящий крепеж, например, дюбель-гвоздь для кирпича или бетона, и шуруп или гвоздь для металла дерева и так далее.

Внутренняя открытая проводка

Такой вид электропроводки редко используются в домах, квартирах. Однако она является основным видом электропроводки в деревянных пожароопасных домах, банях, гаражах и арендных офисах. В офисах и других арендуемых помещениях удобно перепланировать открытую проводку под свои нужды.

Открытую проводку популярно проводить в кабельных каналах, которые разводятся по различным точкам потребления электроэнергии. Единственный недостаток кабельных каналов — это видимость и подчеркивание неровности поверхностей, по которым они проложены. Открытую проводку проводят горизонтально или вертикально.

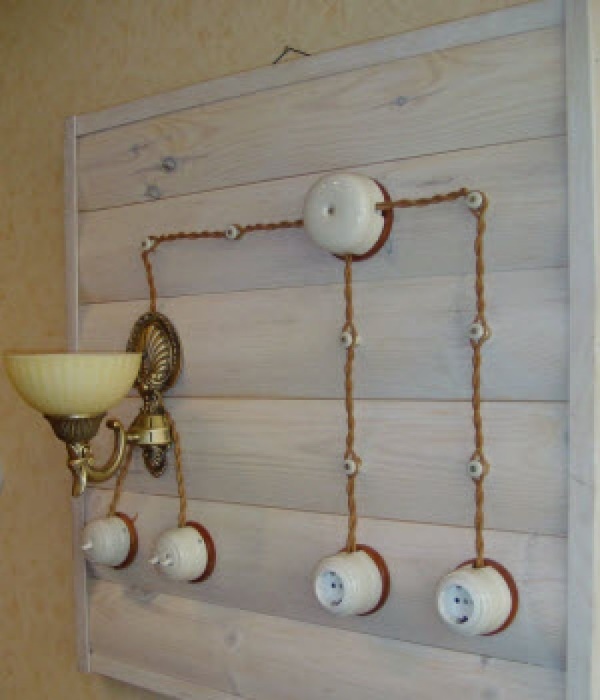

Открытая электропроводка в стиле ретро

При горизонтальной укладке электропроводки, отступают от потолка на 20 см. Если тянут две пары проводов, тогда выдерживают расстояние в 10 см. Если открытая электропроводка проводится в кабельных каналах, тогда размер канала выбирается в зависимости от сечения проводов и их числа.

Иногда вместо кабельных каналов используют пластиковые плинтусы, имеющие специальную полость для укладки электропроводки с крышкой. Для монтажа открытой проводки под старину используют фарфоровые изоляторы. Однако реализовать такую проводку под старину нелегко, так как найти необходимые изоляторы и специальный витой медный провод со специфической изоляцией нелегко, что отображается на не маленькой стоимости монтажа.

Требования к кабелям, проложенным под землей

Перечислять все требования к подземной электропроводке долго и просто бессмысленно. Поэтому далее будет рассмотрена большая часть из них, которая действительно касается прокладки силовых кабелей в траншеях.

Глубина, на которой кабель должен проходить под землёй. Если кому-то кажется, что можно просто присыпать электропровод землёй и этого будет достаточно, чтобы его не повредили лопатой при проведении любых земляных работ, то это не так. В реальности глубина, на которую провод должен погружаться в землю зависит от промерзания грунта и близости подземных вод, которые зачастую наносят непоправимый ущерб силовым линиям в траншее

В ПУЭ чётко прописано, что кабель в земле должен залегать не менее чем на 75 см, но при этом важно учитывать, что это касается силовых систем малой мощности.
Высокая защищённость подземной электропроводки от повреждений механическим путём. Для этого кабель просовывается в специальную трубу или гофр шланг

Не стоит думать, что это перестраховка такие меры безопасности позволяют избежать повреждения проводов льдом в зимнее время года и при движении грунта. К тому же по утверждению специалистов кабель, проложенный в трубе проще заменить в случае выхода последнего из строя. Но в данной ситуации всё зависит от того насколько долго силовая система пролежала под землёй, так как очень часто со временем труба может разрушиться.
Подсыпка в траншею песка – также довольно важный фактор, обеспечивающий, дополнительную защиту подземных кабелей от механического повреждения. Благодаря песчаной подушке провод не будет контактировать с твёрдыми частичками почвы. При этом подсыпку проводят в несколько этапов: на дно траншеи и сверху уложенных проводов. Таким образом, электрический кабель, оказывается, между двух песчаных слоёв. Очень важно чтобы подсыпка, как и засыпка, была качественно утрамбована.
Установка сигнальной ленты, которая исполняет роль своеобразного маяка, предупреждающего что под землёй, находятся электрические кабели. Ленту улаживают над кабелем в траншее на расстоянии приблизительно 25 см над силовой сетью. Это обусловлено тем, что на такую глубину недостанет штык лопаты. В случае с высоковольтной подземной электропроводкой в качестве маяка используют кирпичи или бетонные плиты, уложенные поверх проводов.

Важно, чтобы подземные кабели не были слишком натянуты – не стоит экономить на метраже проводов. Это необходимо, чтобы при движении грунта не произошёл обрыв электрической сети

По технологии подземной прокладки проводов предусмотрено оставлять запас, который достигается путём укладки кабелей маленькими волнами.

Это что касается наиболее значимых требований, в соответствии с которыми проводится укладка электрических линий под землёй. Помимо вышерассмотренных норм ПУЭ, существуют ещё и другие предписания, которые можно встретить очень часто.

Прокладка проводов под дорогами – они обязательно производятся в толстостенной металлической трубе. Это обусловлено повышенным давлением на грунт проезжающего по дороге легкового и грузового транспорта, который может вызывать подвижку грунта. А, как известно, это может привести к обрыву электрических проводов.
Кабели, проложенные параллельно друг другу. В такой ситуации всё будет зависеть от мощностных характеристик электрической сети

Но в целом важно осознавать, что несколько проводов заводить в одну трубу нельзя, так как в случае пробоя одного кабеля может быть повреждён и соседний провод. По нормам каждый провод должен помещаться в броне рукав и располагаться не ближе 15 см от рядом проложенного кабеля.

Также засыпку кабелей в земле нельзя проводить без проверки. Обязательно необходимо убедиться в целостности проводки и только затем окончательно заполнять траншею землёй. При этом визуального осмотра недостаточно лучше прозвонить провода с помощью приборов. Помимо этого, немаловажную роль играет защита подземной электропроводки, о которой будет рассказано более подробно.

ПРАВИЛА НАРУЖНОЙ ПРОКЛАДКИ

К наружной относят электропроводку, проложенную по внешним стенам строений, под навесами и между зданиями на опорах.

Наружный кабель прокладывается как открытым, так и скрытым способом с учетом следующих требований:

1. Расположения наружного кабеля в недоступном для прикосновения людей месте или его ограждения;
2. Выдержки рекомендуемого ПУЭ расстояния от открытых мест прокладки проводки до земли и строительных конструкций (от 0,5 до 2,75 м);
3. Запрета на наружную прокладку кабеля поверх крыш жилых и общественных зданий за исключением мест ввода и ответвлений к ним.

Последние прокладываются сквозь стены с использованием специальных изоляционных труб. Требования прокладки наружного кабеля в трубах, коробах и гибких рукавах ничем не отличаются от правил защиты открытой проводки, вне зданий стальные защитные кожухи не используются.

В любом случае на участках ввода избегают накапливания или случайного попадания внутрь защитных труб влаги.

Потребность в защитном кожухе зависит от устойчивости изоляции кабеля к ультрафиолету, проводки типа ВВГнг-LS нуждаются в нем, СИП и его аналоги, предназначенные для наружного использования – нет.

Хорошую защиту от УФ обеспечивают гофры из ПНД или металлические электротехнические короба, при использовании гофры из ПВХ этот показатель уточняется отдельно. Особого внимания требует кабель, прокладываемый по наружным стенам из дерева, вне зависимости от вида изоляции его закрывают невозгораемыми материалами.

Штробление фасадных стен и скрытие кабеля внутри каналов с последующим оштукатуриванием считается оптимальным способом в плане безопасности и эстетичности. Но на практике он реализуется редко из-за трудоемкости и финансовых затрат, в большинстве случаев наружная проводка прокладывается открыто.

К обязательным требованиям монтажа кабеля относят его фиксацию, шаг крепления зависит от диаметра гофры (при наличии) и подбирается из таблиц. Полностью открытые провода закрепляются с шагом не более 500 мм на вертикальных участках, 350 – горизонтальных и 100 – на участках изгиба.

  *  *  *

2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Прокладка и крепеж проводки

Гипсокартонные листы могут устанавливаться на стены или потолок вместе с каркасом или без него. Из них могут создаваться даже перегородки в доме. Второй вариант в последнее время менее актуален. Однако, если выбран именно он, то следует заблаговременно подготовить специальные места, куда будет укладываться кабель. Придется штробить поверхность стен, а уже внутрь штроб прятать электропроводку.

Аналогичная ситуация с монтажом розеток, выключателей и щитков, только придется делать не штробы, а целые «ямки». Чтобы зафиксировать кабель на стене, воспользуйтесь специальными хомутами.

Каркасный метод монтажа ГКЛ выглядит иначе. Как и в рассмотренном выше варианте, вы можете прятать проводку внутри штроб, удерживая ее хомутами. Однако намного удобнее фиксировать кабель на металлическом каркасе, к которому крепится гипсокартон.

Крепление кабеля к металлическому каркасу пластиковыми стяжками

Каркас может иметь заранее проделанные отверстия под пластиковые стяжки. В случае их отсутствия они проделываются самостоятельно при помощи дрели. Такой вариант наиболее предпочтителен.

Штробление для прокладывания скрытой проводки

Для начала первой операции по прокладке скрытой проводки понадобится одна из самых трудоёмких операций монтажа, которая требует определённой сноровки — штробление стен. Под штроблением подразумевают пробивание канавок по стенам и потолку для прокладывания провода. Глубина и ширина канавки определяется количеством и сечением проводов — они должны свободно в ней помещаться вместе со слоем защитной штукатурки.

Имейте в виду, что без пыли при этой операции не обойдётся, поэтому необходимо всю имеющуюся в комнате мебель укрыть защитной плёнкой. Закончив операции по штроблению стен, потолка, переходят непосредственно к монтажу.

Если электропроводка будет выполнена открытой, то в штроблении потребность отпадает — провод будет крепиться непосредственно к стене с помощью элементов крепления. Наиболее удачным решением открытой проводки в настоящее время является её выполнение в полости плинтусов.

Требования к силовому щитку

Прочными считаются корпуса, изготовленные из металла. Усилие при переключении прикладывается больше, если класс оборудования увеличивается. Не каждый щит способен выдерживать такие многократные действия. Если нагрузки высокие – рекомендуется брать только металлические корпуса.

Что касается степени защищённости, то она определяется будущими эксплуатационными условиями. IP 44 и IP56 – допустимые варианты для того оборудования, которое устанавливается в ванной комнате.

Модели различаются и по способам установки:

• встраиваемые.
• накладные.

По возможности рекомендуется отказываться от установки щитков в ванне, ведь повышенная влажность связана с дополнительными рисками. Отличительная черта встраиваемых моделей – отбортовка на лицевых панелях. Она нужна, чтобы закрыть технологический стык.

Съёмные задние крышки позволяют выдержать больше нагрузок, и устанавливать такие приборы гораздо легче.

Способы монтажа электропроводки

Монтаж линий электрики внутри деревянного дома

Их всего три:

• Скрытая.
• Открытая.
• Комбинированная.

Практически во всех жилых помещениях используется первый вариант. Но рассказать об открытом способе вкратце все же необходимо.

Открытая электропроводка

Это самый простой монтажный способ. Все провода прокладывают и крепят по открытым поверхностям стен или потолка. В этом случае любой участок сети доступен, и проводить на нем ремонтные работы проще всего. Так же, как и монтировать дополнительные элементы.

Самый большой недостаток этого способа — неэстетичный внешний вид. Вот почему в городских квартирах его не применяют. Правда, в некоторых частных домах и на дачах он встречается.

Даже в таком простом способе монтажа есть свои нюансы. Особенно это касается поверхностей, которые подвержены возгоранию. Речь о деревянных домах. Поэтому под каждый провод необходимо уложить полоски асбеста толщиной 3 миллиметра и прибить их к стенам гвоздями.

Сами провода еще несколько лет назад фиксировали к стенам или потолку жестяными полосками. Сегодня им на смену пришли изготовленные в заводских условиях специальные пластмассовые крепления, которые подбирают под размер сечения кабеля.

Кстати, эти новые изделия можно не только прибивать гвоздями, но и приклеивать специальным клеем.

Но оставим открытый способ и перейдем к более распространенному второму варианту.

Скрытая электропроводка

Скрытая электропроводка

Это самый безопасный способ прокладывания электросетей внутри дома, поэтому его и используют чаще других. Но у него есть один недостаток — это невозможность проведения ремонта без нарушения целостности стен или потолка. Ведь провода закладывают в штробы, которые потом наглухо заделывают штукатуркой. То же самое касается подключения нового токоприемника.

Прокладывая провода таким способом, нужно строго придерживаться правил монтажа.

Правила прокладывания проводов скрытым способом

• Если дом деревянный, но оштукатурен, то под каждый провод придется уложить асбест.
• Провода никак не должны пересекаться между собой. Если избежать этого невозможно, то каждый из них в месте пересечения нужно заизолировать несколькими слоями изоленты.
• В штробах материал закрепляют гипсовым раствором. Альтернативой ему могут служить специальные пластмассовые хомуты.
• Гвоздями или саморезами крепить провода запрещено.
• Все ответвления и соединения проводят только в разветкоробках. Концы элементов не скручивают, а паяют, сваривают или применяют специальные зажимы.
• В конструкциях с гипсокартоном (подвесные потолки, выравнивающие конструкции для стен) не требуется проводить штробление. Все элементы можно уложить в каркасном проеме.

Для укладки проводов рекомендуется использовать специальные полимерные электротехнические трубы, которые защитят проводку от внешнего воздействия.

И еще один вариант…

Монтаж проводов в кабель-каналах

Системы кабель-каналов.

Этот вариант является чем-то средним между двумя описанными способами. Он стал привычным, когда его начали применять в пожарной сигнализации. В жилом секторе он так и не прижился, а вот в офисах и подсобных помещениях его используют часто. По сути, это открытая проводка, но более эстетичная внешне.

При этом способе для монтажа необходимы специальные кабель-каналы — короба разного сечения, которые крепят к стенам саморезами или клеем. Кстати, на рынке есть специальные плинтусы, в которых можно проложить электрический, телефонный или телевизионный кабель. Удобно и эстетично.

Виды используемых кабелей

Перед прокладкой линии выбирается тип слаботочного кабеля – учитывается его функциональное назначение. Марка указывается в монтажной схеме. В случае с цифровой передачей данных и трансляцией телевизионных сигналов находит применение коаксиальный кабель. Для передачи цифровых/аналоговых сигналов используются витые пары, а дискретных – многожильные, экранированные провода.

Прокладка слаботочных кабелей в помещениях чаще всего осуществляется скрытым образом – короба не только обеспечивают защиту, но и повышают эстетику. При отсутствии риска повреждения провода могут быть протянуты вдоль стен без использования защитного короба (открытый способ). Вне помещения прокладка осуществляется под землей (наиболее защищенный, но достаточно трудоемкий способ) или по воздуху (провода не требуют прокладывания траншей, но они слабо защищены от погодных факторов).
